dialux evo教程高级
很多人想用 dealt 照明设计软件制作这样的效果图，然而在网上能找到的都是软件如何使用的基础的教程，今天我就来教你制作成效果图的第一课。首先会制建筑物，我们加快一下速度， 建筑物外墙制作好后，再选择绘制新房间， 再次开启加速。 我们来看一下刚刚会治好的客餐厅空间， 然后用相同方法绘制其他空间， 无限加速。 再看一下全部会治好的房间。这期就先到这里，下期开始制作天花，如果你想接着学习，请关注我，下期再见！
粉丝3008获赞7073
相关视频

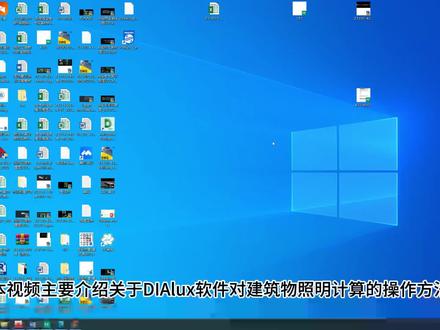

14:32查看AI文稿AI文稿本视频主要介绍关于 delex 软件对建筑物照明计算的操作方法。首先介绍如何下载 delex， 打开浏览器， 在搜索栏搜索 delax ever， 根据搜索结果打开相应下载网页， 点击网页上方下载， 点击网页中间下载按钮， 弹出该界面后即为正在下载。 下载安装完成后，我们打开 delex ever 软件， 进入文件后可以在界面处添加文件栏看到五种类型， 关于简单室内规划，与 delex 四点幺点三基本相同， 本次该软件主要使用为导入图纸或 i、 f、 c 和室内设计两种， 我们基于导入图纸或 i、 f、 c 来进行操作 选择。打开文件， 寻找到相应 c、 a、 d 文件位置，打开进行加载， 建议导入建筑平面图， 此时导入完成。已导入 c、 a、 d 图纸， 按照左上角操作方法进行坐标原点与 x、 y 轴选择， 选择完成后需确定比例尺设置单位，我们选择从墙到门的距离， 根据 c、 a、 d 图纸上的测量可知，此处的长度为二点五七五米， 在 delex 中画出线段填写长度， 也可在左上角修改单位，确定无误后点击完成。 图纸导入是为了根据底图进行三维建筑模型的建立，下一步选择全景添加建筑物， 此处的适用区域为建筑物所在环境，不作修改。点击后围绕图纸进行建筑物作标点选取， 选取完成后该建筑物即可建立完毕。可打开三 d 视图进行查看， 也可选中建筑物，在属性中对建筑物高度进行修改， 修改后可在三 d 视图中查看效果。接下来还有门窗、建筑立面、构建工作面等面板选项，后续再进行相关介绍。 回到楼层及建筑物， 选择绘制新的房间， 此处绘制为内部实际需照明面积。 绘制完成后生成空间一，空间一的相关属性可在左上角工作面进行查看。 选中空间一，可对空间一进行重命名，调整房间高度等操作。空间意为空压基站，照度要求为两百。 修改名称后，在属性栏中对该区域类型进行编辑，以修改照度等标准。在最顶上可选择。标准主要有欧洲标准、不同版本美国标准以及日本标准。 选择欧洲标准，选择发电厂附属房模板。此外还有其他模板。 选择完成后会自动弹出欧洲相关标准数据，也可根据业主要求对相关数据进行修改。 选择上方视图的楼层，回到楼层平面， 此处 节省时间。按上述步骤完成其他空间的绘制。 检查空间边线是否绘制有物。点击空间，检查各作标点角度， 此处发现点位未能达到标准。九十度。点击左侧点位数据，寻找橙色点位，发现该处问题，未绘制出了多余点位， 点击该点位后右键删除。 再次检查调整点位。 按照文件需求，需建立七个房间， 需在空间两处额外开辟房间。 选择空间二，通过对点位的添加与删除，调整房间布局。 注，无法在已有房间边线上再次布点，添加房间， 空间布置无误后，修改每一个空间的命名以及属性。 中间二维控制是按照欧洲标准所需的照度为五百 l x 均匀度，虚为零点七， 按照国标要求，主控制视视的照度为五百 l x， 均匀度为零点六即可。 修改后该空间的属性栏会显示蓝色感叹号进行标识，继续修改。其他空间 修改完成后可在三 d 试读中查看实际效果， 确认无误后回到平面，选择规划图，删除底图即可。 本次为制图部分，接下来会介绍空间的灯具布置方法。
292kk

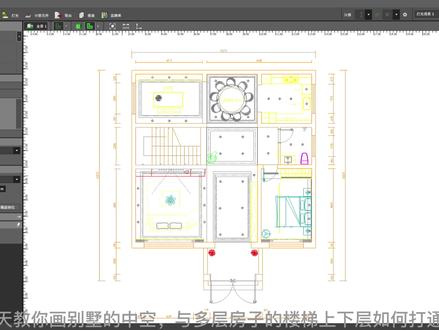

01:32查看AI文稿AI文稿今天教你画别墅的中空与多层房子的楼梯上下层如何打通。先画出建筑物，这里的步骤我们就加快了，高阶教程的第一课就教过，如果还没学会的可以再回头看一下，然后绘制内部房间。 我们先看一下绘制好的一层所有空间，然后我们再入二层的图纸，调整一下图纸的参数，再将图纸与第一层的图纸对齐， 然后开水加盖第二层房子，把第一层的图纸勾选去掉。第二层图纸勾选这里要注意哈，会致使选择的不是建筑物，是楼层里的添加楼层或者复制楼层。我放慢一下，你们看一下这里的两个选项的不同内容， 我现在选的是添加楼层，开始绘制，把二层图纸勾选起来， 这里绘制楼层建筑物的步骤就加快了，与绘制一层时是一样的原理。我们再来看一下二层空间，点击建筑物，查看一下整个楼层， 然后进入建筑物，把楼层与楼层之间的中空给打掉，选用的是裁剪工具，裁好后调整一下裁剪大小， 这样一个两层别墅的中空就出来了，当然还有方法二哈，由于时间关系，我就直接快进了，不再减数太多的内容了。如果你还想跟我学达尔 xl 照明设计软件，可以关注我，教你更多内容与灯光知识。

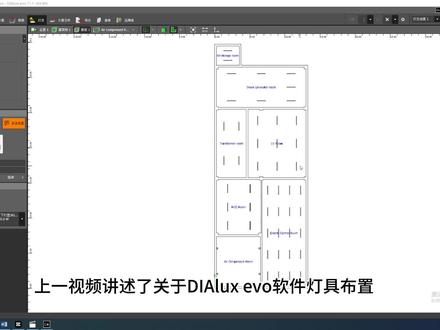

06:46查看AI文稿AI文稿上一视频讲述了关于 delex ever 软件灯具布置，本期视频主要讲述最后结果的报表的生成与导出。生成报表时需要在灯光计算后再生成，如果不进行计算，直接生成生成的房间灯光报表就只有灯具位置图和灯具列表。 返回灯光界面，点击计算， 若无法点击计算，先点击计算右侧的放弃所有结果。 计算完成后点击上方报表，此时左侧菜单栏会显示已生成的报表，可以逐一点击进行查看， 也可点击某一子象名称进行该子象所有报表的查看。 点击控制式选择，立即产生即可生成该仔细 的五分报告 分别为，摘要、 灯具位置图、 灯具列表计算原件、灯光场景一、工作面。 其中有些报告的数据有重复部分，如摘要中已包含计算原件结果、灯具列表等信息， 因此我们可以根据实际需要选择所需报告。选择左侧菜单栏上方的编辑， 对所需的报表内容进行选择。设计案子向下，建议选择封面内容、灯具列表总产品参数说明单 全景子像不选择建筑物一子像不选择楼层 孔子向下，建议选择房间清单灯光场景一 空间子向下，建议选择摘要、灯光场景一灯具位置图灯具列表。 除以上内容以外，可根据项目需求自行添加其余内容。 选择完毕后点击编辑，再点击显示完整报表， 显示完成后，点击上方另存为 pdf 文档即可。
86kk
03:21查看AI文稿AI文稿第一节导入 cad 建立模型。
07:32查看AI文稿AI文稿s u 模型如何导入到 lexo？ 今天我们就讲一下 s u 的模型如何导入到我们的衣部里。 首先我们简单讲了解一下这个 fcfc 是什么呢？ fc 是我们的一个标准，主要是用于建筑类行业， 这个标准的目的呢就是为了让不同的专业软件能够进行数据的共享和交互，像我们的 su 和 evo 其实也可以理解成一种数据的共享。 目前 fc 的版本主要是有这些，我们的 su 和一共呢，嗯，只支持我们的 fc 的二乘三格这个版本的。 让我们看一下 ipad 属性和 evo， 嗯，能够识别到的属性的一个对应的关系，主要是有这些，这个呢到时候我可以发给大家， 但是我们常用到的只有这么几个，我们可以主要记住这么几个就可以了，比如说 fc， 卧墙体、热腹，屋顶就是他们的英文单词，前面加个 fc 就是我们对应的一个中文的意思。 f c war 后面为什么会有一个新号呢？是因为我们所有的 su 模型在导入到 e 部的时候，都需要 为他付一个 fc 过这个属性，因为如果说没有这个属性，我们的一步就会提示你导入错误。 所以说为什么有些嗯朋友他直接是在我们这个 su 里面直接点导出，然后三人模型， 然后呢给他导成 fc， 但是你导完之后呢，你再导入到我们的 evo 里面的时候点，你到时候点这个导入 fc 文件，你点进去之后，他这边就会提示一个无法识别什么什么，就会发生一个错误，没法导进去， 就是因为你没有设置 fc 窝。像我们这种模型比较简单的，我们只需要对它设一个 fc 窝就可以了， 但也不是说你所有的模型只设置一个 fc 窝就可以的，因为有一些 有一些顶面，我们比如说像一些异异形的那种弧面的那种顶，我们在 su 里面，哦不对，我们在衣服里面，别没办法去骗出来，我们 只能在 su 里面搞好之后导到我们的 ebol 里。但是呢，我们又不可能说，因为他的那个每个高度不一样，我们不可能说一个个去调他的灯灯具的位置，那个又很麻烦，很费时间，效率会非常非常低。但是呢我们的 fcbm 他的吊顶， 这个在灯具布置的时候，灯具会自动吸附到那个顶上，那这个呢，我们就不需要挨个去调他的那个灯具的位置了， 那么我们就需要设置，只需要我们可能只需要用到这个他们的吊顶文件，但是呢 我们的 fc 我要怎么设置呢？这个时候其实我们可以借助一些外面的东西，比如说你可以在这边画一个小立方体， 就很小一个立方体，给他设置一个 fc 窝，我们直接倒进去就可以了，到时候找一个参考物嘛，然后对对照好，调整好就可以了，也非常简单，如果遇到的话可以尝试一下，这里我就不再做演示了， 当然只是这样讲，可能说还是没有什么嗯，概念吧。我们拿一个 简单的例子来试一下，这是一个非常非常非常简单的一个小屋子，我给他做了一个很丑的玻璃，这个窗户也无所谓了，你理解就好比如说 我们拿到一个文件的时候，一般情况下是帮你分好组的，当然如果也不是说每一个组分的都是 让你很符合你的你的那个想法，有些组有些设计师画的那个图，奋斗组是比较乱的，那就需要你自己去调整。 我们在拿到这个模型之后，如果说他很多东西没有建组或建的组不符合你的想法，那么你调整完之后，你 定一定要记得给他创建组，因为只有创建组之后，我们这里的才会出现类型，你没有组这个地方，他就没有这个类型。 然后这个是我自己搞的一个简单的，我已经把它都每个部分有窗户我已经搞好了，创个组墙，这个墙我也搞了，组，定定位搞了组。那么 搞完组之后呢，我们这边会出现一个类型，图片信息里面会有个类型，这个类型呢，我们点一下，点完之后弹出来一个这个窗口，我们点导入， 他自己会弹到这个地方， fc， 二乘三，我们点双击一下，导完之后呢，这个里面就有了，我们把它擦掉，然后我们再点一下，这个里面就会出现 fc， 二乘三，这个里面就会出 选他的各个类型。那像我现在点的这个地方就是我们的墙体，我们墙体设置什么呢？设置 fc 过吗？你直接搜一下 fc， 我我们点一下就好了，这个地方我们可以设置一下，不运动 就好，窗户，窗户，甚至好这个底面，底面我就不设置了，因为无所谓，我不用它，我只是给大家做一个演示，我不再不再详细的设置了。弄完之后呢，我们就可以点到出三维模型， 我倒到桌面上，好，这就倒出完成，因为我的比较简单，倒出的是比较快，当然复杂的模型 一般导的话不是很复杂，导入也很快。这里我们在衣服里面点导入 fc 文件，然后呢我们点找我们刚才的文件， 这个时候呢，这边我们就不用管了，就是我们刚才设置的一些属性，他自己识别出来的，点完成就好了。 这个时候拿这个模型导出来了，因为我现在很小，导入很快，如果现在比较大，这个导入需要一定的时间，但是导进来之后就没有那么卡了。 关注我，不定期分享灯光知识。
259王同学[灯光设计]
00:25查看AI文稿AI文稿你好，小智。打开月球灯，打开沙发背景灯带，打开窗帘和灯带，打开电视背景墙灯带，打开客厅灯带。 想要用 dialox level 照明设计软件做这样的一个无主灯的灯光模拟吗？是的，你不想，所以我悄悄地教了别人。想学 dialox level 照明设计软件，请关注我。
00:31查看AI文稿AI文稿老有人问我软膜、天花灯箱膜在 dialects ever 里怎么画？今天三十秒教你们一个简单快速成型的方法。首先拖入一个下载好的扣板灯 ies 文件，点击下一步，调整一下你想要的尺寸， 点击完成，移动到合适位置，计算一下，这时你觉得整体的亮度不够，你还可以去修改一下光通亮，点击一下，确定再计算一下。关注我，带你学习更多的 dialox l 照明设计软件知识。

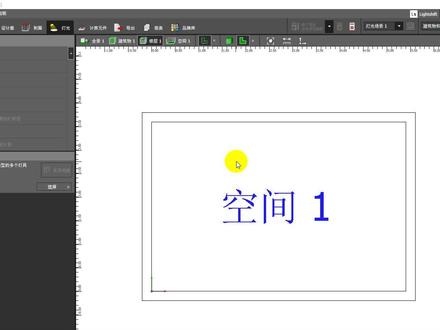

08:24查看AI文稿AI文稿迪奥勒斯的灯具导入，那么迪奥勒斯是一个基于真实灯光参数做照明设计的软件，那么 所以呢他会有好多这个灯具品牌呢跟他合作，那么这些灯具品牌的具体每一种灯的参数，我们怎么样来导入呢？那首先第一个你做好一个场景之后，点这个灯光 这个工具，点他之后，这里下边就会有一个这样的对话框， 现用灯具，但是这里什么都没有，因为我们还没有加进来，那么怎么样加呢？在这里点这个 选择点下，选择进来之后呢，这里是有两块地方，这一块就这里呢其实就是找品牌，然后呢这个地方呢是找灯具啊，寻找灯具 这个按钮呢就是去上网，就是 dos 的官网去找具体的灯具，那么我们看一下这种方式，那么 点这个点这个你就会看到他会连到这个是他的官网，然后呢这里可以选 灯具，那搜索关键词这里，比如我这里呢找一个灯盘，灯盘显示产品， 那接下来这里就会有手符和灯盘这个搜索条件的各种品牌啊，他这里应该是自动看到，我们是在中国去找的啊，所以都是中国的产品在前边。 那么比如你选这个，你看到他的参数符合你用的，那你就可以点他，点他之后呢， 我们在这个地方就会看到这种灯具他的参数这些我们就先不管他，我们看怎么样把他拉进来，在这个地方呢有一个送到第二的按钮，你就点一下他， 点一下他呢这个地方，再点打开这个按照理论上呢， 这样做好之后呢，你选回到这个软件的界面呢，在这个位置就应该是有这个 灯具的参数出来的了，但是现在没有啊，这个弹出来其其实他就是问你存不存盘的，我这里就不存了啊。那么我们在这里 看为什么会有这种情况呢？因为这个官网他是在德国的，那么大家应该明白，不是所有外国的网站我们都可以随便找东西下来的，那也有人可以找得到，那么怎么样做？这个就不是我们今天讨论的内容， 那么我们就看那怎么办？因为所有的这些公司这些厂家呢， 他都不需要在这里赚到钱，他所以他这些资料基本上都是免费的，就说你用到这个设计肯定要买他的产品，对吧？所以他所 基本上所有和这个迪奥老师合作的厂家呢，他都有免费的这些灯具资料放在他自己的网上的。那么我们怎么拿呢？在这里我们点选择这个地方， 在这个地方这里有个前往品牌库，你点开它，点开它这里呢就会有各种各样的品牌 啊，你可以在这里输入啊，这个第一个字母来找，那我还是要找一个打一个 m 吧，哎 啊，找一个 m m， 哎，我刚才不是看到美帝吗？对啊，你可以在这里 选这个，那那么他在这里呢就可以进到美的这里，就是帮你选的这个品牌，然后呢你会在这里看到有一个按钮，就是下载这个 产品目录，你就点这个过去，那么你就会在这个品牌的官网上面找到适合这个迪欧人士的文件。 那个我这里就不不找了，我就因为我之前已经下载了一个啊，佛山照明的，我就去那里，因为你如果下载了的话，这个地方就不是下载了，就会变成是开启的， 但是怎么样才变成开启呢？你必须要安装如何的安装他呢？我们来看一下，当你把这个这个沐浴露下载下来之后呢，他就会有一个， 他就会有一个这样的安装文件，那么你就双击这个文件啊，你双击这个文件 啊，他就会像这种的正常的安装这个很简单的，你就不断的 next next 就好了，他会默认是找到你这个迪欧了，是的， 跟目录去把它，不是跟目录啊，应该是插件目录给他放进去的，那么你装好了之后，我们装好了之后，你就按 按照他的要求做就好了，接下来你还要做一步呢，就是重启你的软件， 要记得，要记得重启，一定要记得重启哈，那么接下来我们就可以在这里看到这个东西了，那么点开它， 点开他，那这里可能会每一次他都会叫你更新的，那你更新就是了，不更也可以，我这里就点这个，然后呢在这里就按应用来搜索， 那我们就点这个，你是室内的啊，然后你是要做什么灯，比如 顶灯，然后你就可以在这里选一个，选一个，选一个之后你反正合适的，那你在这个地方又会发现这个东西了，那你就点它， 然后他就在转了，转完了你就会在这个地方，哎，这里又让我全盘了，你就会在这个地方看到你选的这个这个家伙，这个家伙，然后你怎么用呢？ 这个就不是我们今天讨论的问题，这里有好多你，反正你怎么样排的按钮，你一个个做就是了。我反正如果懒的话就选这个啊，其实一般都会先选一下这个的点他 好，然后你看他就会自动给你排进去了，你可以在这里下边来修改你排放的方式。那接下来我们可以在这里呢看一下，进去看一下， 进去看一下，然后在这个地方有一个开始计算，有一个开始计算，那我们就给他算一下。 好，你看那那么这里呢？他就会给你把这个灯给你放好。 好，那么具体是不是这样，那么怎么样调，怎么样来进一步做设计呢？不是今天我们讨论的问题。
173春江杂货铺
10:50查看AI文稿AI文稿for half， oh yeah， yeah， it's quick you sounds lord y'all see it timbly oh y'all e e at yellow plays quick your company random pushed from deep there's room that health foreheads here for a moment oh yeah， yeah， it's quick。
03:56查看AI文稿AI文稿在点的吉普里面怎么做异形灯带呢？我们常见的形状有圆形的， 有一些有弧度的，那么圆形的就非常简单了，因为在这个灯具的里面有一个绘制圆形排列，我们只需要准备一个零点一米长的灯带，然后呢用绘制圆形排列， 你就可以直接拖出来一个，那调整，根据我们的这个半径以来调整一下灯带的数量，这个可以多次尝试， 如果圆，如果他的灯带不在，不是跟着这个圆形的方向走的话，可以点一下旋转，这边你一般点一下就就会对上了， 非常简单，这样接一个圆形的就出来了。那如果是一个曲线的呢？是一个不规则曲线，该怎么做呢？我们可以绘制一个参考线， 我们画这画一个曲线的，弯曲的参考线 我就随便画一下，实际做的话可以根据图纸上的那个曲线来调整，因为他这里也可以添加点，你可以再再次调整的， 这些点都是可以拖动的，那么可以根据实际情况去调整它。绘制完取现之后，我们把一个 零点一米长这个灯我们拖进来，拖进来之后我们点这里有一个复制和排列，也有一个沿参考线复制， 我选的参考线数量呢？这个地方需要你大概估一下， 因为我们都在尝试零点一米吗？我们距离零点一零一基本上也就也就对上了，可以多一个， 这个地方呢就是旋转的，旋转偏移，我们先不选，看一下什么效果， 我们不选的时候，刚好他就沿着这个曲线给复制上去了。那么还有一种情况呢，就是我们点 来这个沿参考线复制之后，我们会遇到一个问题，就是这个灯带啊，他他不是沿着我们参考线去走的，而是那我换一个灯带，我们看一下， 我还重复刚才的操作， 还会有一种这样这种情况就是他灯带的这个方向不是沿着我们曲线去走的，那该怎么办呢？这种情况的话很常见，我们就需要对这个灯带 在复制的时候做一个调整，数量我们是不变的，点一下自定义，我默认的话他这边是一个零度，你可以点一下九十度，那么他就跟着他走了，如果九十度不行的话，你就点一下一百八十度，可以尝试一下， 那这样的话就异形的灯带就做好了。 关注我，不定期分享灯光知识。
227王同学[灯光设计]
03:13查看AI文稿AI文稿外部模型如何导入的？ ilex evo， 有些模型呢，我们没办法在 dis 里面直接建出来，我们就需要借助一些别的建模软件来完成，比如说我们在 su 里面建了一个这样的模型，那么我们怎么将它导入到我们的 diys 里面呢？ 首先我们将它导出为三 d s 文件， 然后打开我们的 dns， 导入三 ds 文件，有两种方法，第一种方法呢就是比较简单，我们直接将这个三 ds 文件直接拖进来就可以了，直接拖进来就可以。 当然还有另外一种方法呢，就是点击我们的文件， 这里有个导入，导入这边有图纸和 fc 文件， stf 文件等等等等。这边有一个家具文件，他这里的家具文件呢，就是我们三 ds 格式的文件都被他识别为家具文件， 所以说我们点家具文件，然后找到我们刚才导的这个文件，点打开，他又导出来，导进来了。导进来之后呢，他们在我们房间里面，我们把他拖过来，这样就可以了。 但是倒进来之后呢，其实有有一个问题，常见的有两个问题。先说第一个，第一个问题就是他这个面 是反射图层和反射率是比较高的，看起来不自然，当然我这个是无所谓的，因为你也不知道是什么东西。如果说是一个嗯，家具，床啊，桌子啊什么的，那这样的话看起来可能会有点奇怪， 需要在这里调一下他的速，调一下他的那个素材，我们先点击，随便点击一块，然后你们能看到反射图层百分之三十九，反射率百分之六十三，我们把这个反射图层给他拉下来，拉低一点， 然后我们拖着这个球点击我们的左键，拖着拖到这个模型上面，这样他整体的素材就被改变了。嗯， 应该能看出来他和这个是不一样的。那么还有一个问题是有些外面下载过来的模型，他的比例可能会 失调，倒进来之后可能会非常非常非常的大，那那个那个时候呢？就没有办法了，我们只能用这个调节这个比例的地方，我们来调节他的比例。但是我们自己做的，在 s u 里面自己做的话很少会碰到这个问题，一般都是可以直接用的。 关注我，不定期分享灯光知识。
150王同学[灯光设计]
