macbook充电头可以拆解
如果你曾尝试将 mac 的充电器从墙上拔出，你可能会遇到充电头分离的情况。 mac 的充电器十分有特色，除了这种插头的可分离设计，它的后部还有两个可翻开的塑料挂钩。为什么苹果要这样设计 mac 的充电头？接下来我将解释其中的原因。 十多年来，苹果笔记本充电器一直采用可分离设计，这很好的解释了为什么他们会在早前的笔记本包装盒内附送延长线的行为。 这种设计允许用户简单地拔下充电头，并无缝衔接上一根两米长的延长线。一个小小的遗憾是，这根线如今已不再附送，但你可以花一百四十五元在苹果商店获取。 除了延长线，苹果还开发了多种插头，也让充电器适应不同国家和地区的充电场景。他们被捆绑在苹果的全球旅行转换器套件中，以二百四十三元的价格销售。接下来，我们说说 麦克充电器后部的挂钩有什么作用。他们打开时其实是一个盘线器，你可以再不使用电脑时将充电线绕起来。这个功能很实用，但却在二零一五年十二英寸 macbook 发布时被取缔。原因是苹果注意到用户经常将电源线缠绕的太紧，这会加快电源线磨损。 为了阻止这种行为，苹果就将挂钩取消了。以上就是本期关于为什么苹果笔记本充电器是可拆卸的介绍。
粉丝1692获赞2.9万
相关视频
01:18查看AI文稿AI文稿如果你曾尝试将 mac 的充电器从墙上拔出，你可能会遇到充电头分离的情况。 mac 的充电器十分有特色，除了这种插头的可分离设计，它的后部还有两个可翻开的塑料挂钩。为什么苹果要这样设计 mac 的充电头？接下来我将解释其中的原因。 十多年来，苹果笔记本充电器一直采用可分离设计，这很好的解释了为什么他们会在早前的笔记本包装盒内附送延长线的行为。 这种设计允许用户简单地拔下充电头，并无缝衔接上一根两米长的延长线。一个小小的遗憾是，这根线如今已不再附送，但你可以花一百四十五元在苹果商店获取。 除了延长线，苹果还开发了多种插头，也让充电器适应不同国家和地区的充电场景。他们被捆绑在苹果的全球旅行转换器套件中，以二百四十三元的价格销售。接下来，我们说说麦克 充电器后部的挂钩有什么作用。他们打开时其实是一个盘线器，你可以再不使用电脑时将充电线绕起来。这个功能很实用，但却在二零一五年十二英寸 macbook 发布时被取缔。原因是苹果注意到用户经常将电源线缠绕的太紧，这会加快电源线磨损。为了阻止这种行为，苹果就将挂钩取消了。 以上就是本期关于为什么苹果笔记本充电器是可拆卸的介绍，如果你喜欢盒子的内容，别忘点赞加关注！
3574SEED盒子

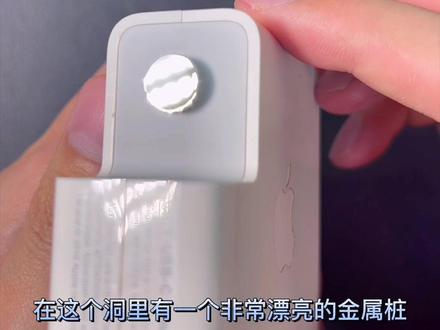

00:29查看AI文稿AI文稿苹果六十一瓦充电器，单独购买有五百多序列号，在这个洞里有一个非常漂亮的金属装，可以从这里一眼分辨是否原装，我们来拆开看一下。 typec 的接口为金属的，质感非常好，内部的螺钉都非常讲究。这是我见过的最后的排线挡板了， 主板部分和高仿对比一下就知道有巨大差距。光是这个 stm 三二的主控用心查查，查到价格都将近两百块钱一克了。安全防护方面，看下这些防护材料和超级厚的钢板，我觉得值这个价格，你觉得呢？
8077涛哥爱拆机
10:48查看AI文稿AI文稿苹果在最近的新品发布会上推出了全新升级的迈波 pro 二零二一，分别为十四英寸和十六英寸两个规格，同时苹果也专门分别为其开发了两套全新的电源， 其中十六寸的迈波 pro 标配一百四十瓦的话，加快充电源也是入具淡化加快充的首秀，之前我们已经给大家做过拆解了，感兴趣的大家可以回看一下。十四英寸的迈波 pro 则标配的是一款六十七瓦 usb pd 快充充电器， 通过充电通网整理的这个表格，大家可以基本掌握苹果 usb bd 快充充电器家族的发展史。目前苹果 pd 快充已经覆盖了十八到一百四十万的公里范围， 并且是直接从原来的 usb pd 二点零升级到了 usbpd 三点一快充。今天一起来看看这款新的六十七瓦充电器做工和用量。 打开盒子包装，里面除了充电器之外，还有三份使用说明书。 充电器为白色亮面，外壳方正造型，输入端为可折叠插角可拆卸设计，边角都是圆滑过渡设计，大家应该都比较熟悉了，输出端单 usbc 口设计， 插脚侧有充电器型号， a 二五幺八，制造商，光宝科技有限公司。看一下充电器的参数信息，输 入一百到两百四十伏五十或六十个自宽电压一点六五安，输出五点二伏三安九伏三十五伏三二十点三伏三点三安。充电器已经通过了三 c 和 kc 认证。与苹果六十一瓦充电器相比，两个充电器的个头和外观都很像，长宽高是七十三乘 七十四乘二十八毫米，重量是两百零五克左右，拔下插头可见充电器插孔内部标有一串数字，也就是苹果充电器特有的十七位序列号，每一个苹果充电器都是唯一的，并且已经被烧撸到芯片内部。 使用车来宝 pos 机 mf 零零幺检测这款充电器的相关信息，显示其序列号与外壳上的完全一致，说明这款充电器是官方原装产品， 插在电脑上读取序列号发现也是一致的，没有什么问题。使用超人来宝 pos 机 kt 零零二检测 usbc 口输出协议 显示支持苹果二点四搜索农夫两安 dcp。 与苹果一百四十瓦的画家快充不同的是，苹果这款六十七瓦充电器依然为 usb pd 二点零快充 pdo 傍晚显示支持五伏三、九伏三十五伏三、二十伏三点二千四组固定电压档位。 拆之前我们还是先来看一下兼容性表现， 看看结束性。下面进入拆解环节，沿着充电器外壳中缝切开， 打开外壳可见内部模块周身包裹了散热筒片，壳体内部居中均有一个环形胶带，同时在电源模块和外壳之间都采用住宿处理，起到固定的作用。 电源模块与插角门座之间除了火线和零线之外，还额外连接了一根地线。 输出端 usbc 口通过排线与主板连接， 继续将电源模块拆分开， 中间为电源主板，两边是塑料壳体，装配后形成一个绝缘的墙体，外围再加上散热等片。 电源主板正面是体积较大的插件元器件包括电容、变压器、整流桥等，侧面还使用了一块 l 型金属刹车片 pcb 背面是贴片原机， 这个就是充电器的保险丝镀膜电杆采用两级设计，用于滤出 emi 干扰。这里是安规 x 电容私印 tvr 幺零五六幺 m， 压敏电阻用于输入过压，防护 输入者刘桥 gbl 四零八，采用光保自驾产品。四安电流，耐压八百伏，初级电解电容来自红宝石 cx w 系列开关电源专用五千小时寿命，规格四百伏一百五十微法。两颗小的电解电容均来自红宝石，规格分别为五十伏二十二米法和一百伏六十八米法。 初级 p w 控制器来自安森美 ncp 幺三四零，采用 sos 一杠八分装。这是一款高度集成的准邪震反击式控制器，适用于设计高性能离线式电源转换器。初级莫斯管来自英菲林 ipa 八零二四五零 p 七，耐压八百伏，导组零点四五欧。 变压器侧面贴有标签贴纸。两颗光藕用于输出电压反馈和保护功能，两颗歪电容用于输出抗干扰 四级涂抹整流控制器采用安森美 ncp 四三零五，该芯片支持高达一兆合资的工作频率，适用于 flag l、 l c、 fowwor 等大多数主流拓谱以及 qrdcmccm 等多种工作模式。 背面对应的位置是一颗动物质的同步整流莫斯怪，型号 tph 四二幺零 anl 一百伏三点三毫岛组，输出端设有一颗固态滤波，电容规格为三百九十微法二十五伏， 另外一颗是来自凯龙的电解内容，规格为二十五伏八百二十微法。刺激册的协议小板上面设有一颗协议芯片，协议芯片来自英菲林，型号 cipd 三幺三五，属于 ccg 三系列，负责 usb pd 的通讯，这也 也是一颗专为苹果定制的信号输出端有一颗 vbox 开关管，安森美 ntm f s 四 c 零二二 n 档组超低，有助于提高充电器能效。这个是充电器的 usbc 接口， 全部拆解完毕。总结一下，苹果这款六十七瓦充电器，无论是外观设计还是内部布局，几乎没有升级和更新， 每项是在原有六十一瓦的基础上，仅对协议芯片的构件进行更新，使其能够在二十伏电压下输出三点三安电流。 用料方面，内部采用的是全套安三美控制器，初级功率器件来自英菲林，同步整流，貌似由东芝提供。其芯片依然是英菲林 cypd 三幺三五，没有变电容，也都是日系、台系品牌。 ok， 本期拆解就到这里，详细图文请关注充电图啊！免费阅读一千八百篇拆解报告，下期再见！
242充电头网
05:31查看AI文稿AI文稿今天拆解的是一款苹果的四十瓦 maxf 充电器，这是一款初代 macboyo 的电源式配器，具有十四点五伏三点一样输出，采用线与充电器一体的设计，是在苹果十 usb 系电源式配器之前的设计。下面做了这款试配器进行拆解，看看内部的用料和做工。 包装盒这边有苹果 logo， 是配器零乘以及外观图，背面有多种原产品零乘以及使用简图。 包装内含充电器、电源线以及使用说明书。电源线套有塑料膜，充电器其实也包裹塑料防刮膜保护，自带麦克风磁器连接线。 机身外壳高光亮面处理，边角过度圆润。机身一侧拥有充电器名称、型号一三七四以及警示语等信息。 另一次应用充电器参数支持一百至两百四十伏五十或六十赫兹依然输入，以及十四点五伏三点依然输出。制造商为光保科技，通过了山西 cc 认证。输入端配备可折叠国标插脚，插脚模块两次加入双翼设计，提升稳定性。 输出单线栏做了看完折处理，此外两侧是有可收纳离线板，通过两个小板可缠绕整理输出线栏。 线头外壳采用金属材质，凹槽内有五个触点，此外是有指示灯测的。充电器机身长度为六十五点二九毫米，宽度为六十五点四一毫米，厚度二十八点九一毫米， 输出线量长度约一百八十厘米。充电器带插角总重量约一百九十一克。 下面做的这款充电器进行拆解，看看内部是如何设计的。 原充电器外可接缝拆开。充电器内部 pcba 模块覆盖纯铜散热片，散热片与模块之间通过胶带和麦拉片绝缘。电源输入线通过冷压端子固定焊接。 踩下皮系列模块外套的散热片 刺激枕流管使用螺丝固定在散热片上，踩下散热片继续进行拆解。模块正面为输入保险丝压米电阻和枕流桥以及燕麦电路高压绿波电容粘贴白色标签。 模块背面除刺激之间焊接三颗光偶和三颗 so 八封装的芯片，并且有灰色胶块用于支撑 pcb 与散热片之间的空隙。充电器层反接开关电源架构固定电压输出未必基本供电 输入单元四保险四规规三点一五安二百五十伏 tvr 幺零四七压敏电阻用于输入过压保护供摩电杆充七包线和全线绕至底部有电木板加强绝缘， 用来自华融电子归国零点二日违法第二集供摩电杆采用律师磁环绕至底部胶水固定电木板加强绝缘，两颗供摩电杆圈缠绕胶带绝缘。 整流潮来自光宝型号 kbp 二零八 gl 两岸八百伏，用一张交流电整流成脉动直流电 初级绿波电节电容来自桂迷宫 kmg 系列规规四百伏八十二违法，并未将整流桥输出的脉动直流电绿波为开关电源供电。初级主控芯片 cnlta 一幺零零二微光保定字型号 初级开关馆来禁飞零型号 ipa 六零二幺九九 cp 耐压六百五十伏，导出一百九十九毫欧，采用 tv 二零绝缘风装检测初级开关管电流的取阳电阻规格两百四十毫升，采用二五六风装， 为触及主控芯片供电的绿波电容，来自红宝石归归五十伏四点七微法 变压器从胶带一面缠绕包裹，绝缘刺激，采用多层绝缘线，三颗二幺七光偶，用于电压和保护功能反馈。 这是男士 y 电容输出肖特机枕流馆，来自卫视，是一颗纳一百伏的肖特机，二极管正向电流四十安，采用 q 二二零封装， 输出绿波电容来自红宝石 voz 系列长寿命电容，最高温波电流优势规格，二手服四百七十微法，两颗并联， 一颗 cnblud 的芯片来自德州仪器，用于电源刺激控制。一颗电压比较器来自德州仪器型号一体 aov 三四零二，是一颗超低工号的双路电压比较器， 用于保护功能，一颗 moss 管用电源输出控制。右上角两颗五毫无电阻，用于输出电流检测。 苹果这款试配器采用了试配器输出线栏一体的设计，通过自带了延长线缆和折叠插头，可以满足不同场合的应用。充电器外壳上世界了，离线卡，方便收纳存放。内部采用了多块散热片增强散热 用料做公路非常扎实。好了，今天的分享就到这里，感谢大家的观看。
83充电头网
04:32

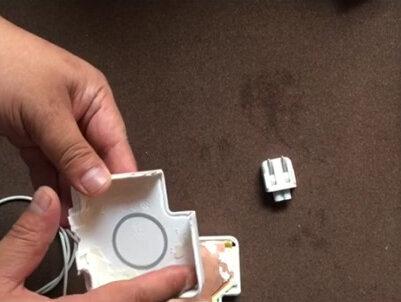

00:59查看AI文稿AI文稿今天我们来拆一个苹果的 nike pro 充电器， 八十五瓦的充电器，原装充电器，由于之前呢我没拆过啊，这是一个故障的充电器，所以我们现在呢就是把它拆一点，之前呢因为没拆过，所以已经进行过破拆，了解了它的拆解的程序。我们首先看一下啊，这个原装的充电器呢，嗯，他的这个头啊，基本上就是用上时间也没有出现这个黑点转化点，这是原装的。 好，我们现在来把它拆一下，首先把这个卸掉，把这个转换插头卸掉啊，转换插头卸掉，那么我们在拆的过程中，我们已经发现它的破拆程序，它实际上都是用胶啊进行的封装，嗯，整体没有一颗螺丝，都是用胶进行封装，两个小事呢是，嗯， 一个卡环在里面啊，拆开之后可以拔出来，拔出来有一块长方片压着啊，等它拔掉，拔掉之后呢，如果没有加热的过程呢，可以怎么撬？把四个边撬开之后呢，基本上就可以打开了啊，四边撬开，推开之后我们打开看看，里面用了很多的这种胶，嗯，这种补胶。
22大Paul
14:18查看AI文稿AI文稿新款苹果迈步 pro 搭载现金最强的比电助理器 me pro 和 me max， 巨大的性能提升让很多小伙伴几乎只是把整管牙膏都挤了出来， 其中十六寸的 mappo pro 更是支持最高一百四十瓦大功率快充，是全球首款支持 usbpd 三点一快充技术的笔记本电脑。除了标配基于大画家黑科技设计的一百四十瓦快充充电器外，还有一根特殊的 usb c to maxim 三线， 通过这两个配件才能实现一百四十万快充，二者缺一不可。苹果这款一百四十万大家快充的出现，算是开启了 usppd 三点一快充时代的大门，因此受到很多人的关注。 充电器虽为新款 maper pro 十六的标配，但苹果官网也有零售，售价七百二十九元。此前我们曾拆过很多款苹果的原装充电器，包括二十瓦、三十瓦、九十六瓦的，感谢 兴趣的小伙伴可以回看一下之前的内容。苹果目前已经建立了自家的 pd 快充生态， pd 快速充电已经覆盖了十八瓦到一百四十万的功率段，而此次首发的支持 usbpd 三点一的一百四十瓦大话叫快充充电器，也是目前苹果推出的功率最高的一款 pd 快充。 很多小伙伴很好奇首款 pd 赛的一快充大画家充电器内部是怎样设计的，采用的是什么架构？充电头网下面就对这款充电器进行详细拆解，为大家一一解答。 苹果这款一百四十瓦大画家充电器延续简洁白色外观设计，外壳高光亮面处理，边角过度圆润， 设计上和以前的九十六瓦充电器风格保持一致，造型由传统的正方形变为长方形，非常容易分辨。输入端一侧外壳上印有充电器的名称，型号 a 二四五二，制造商为伪创立电源东莞有限公司。另一侧外壳 上应有充电器输入输出参数，输入一百到两百四十伏五十或六十赫兹快电压两安，输出五伏三九伏三十五伏五安二十点五伏五安二十八伏五安。充电器已经通过了三 c 和 kc 认证。 充电器配备的是可直叠国标插角，插角也是延续独具特色的独立模块设计，可拆卸更换插角模块。外壳上应有二点五万二百五十伏交流 c h 六七七杠幺七二五和龙尾差那字样。 梁维是苹果充电器插头的三大供应商之一，凹槽里面印有中国英文缩写 cu t 型固定座，可以充当 d 线使用。 将充电器与麦波 pro 连接，可以获取充电器的相关信息以及序列号。功率为一百四十瓦，与插角外壳上的私印信息一致。使用 chadlap powerz mf 零零幺读取充电器 sn 码也是一样的。测得充电器机身长度约为九十六毫米，宽度为七十五毫米，厚度为二十八毫米，和苹果九十六码充电器对比更高也更窄， 重量约为二百七十七克。使用 charge level power z k t 零零二检测 u s b c 口输出协议显示支持苹果二点四 samsung 付两安 d c p p d 三点零协议。实际上充电器是支持最新的 p d 三点一快充标准的。 此外，测得 usbc 口还具备五伏三九伏三十五伏三二十伏四点七安四组固定电压档位， 但实际上充电器还具备二十八伏五安电压档位，最大输出功率一百四十瓦。使用 china level prz kim 零零幺 c 实测苹果这款一百四十瓦的话，加充电器通过 maxef 三为 macbook pro 十六，充电功率接近一百 四十万。此前我们已经给大家看过这款充电器的监控性测试了，感兴趣的可以再回看一下，这里再给大家过一遍。 下面进入拆解环节，跟以前的苹果充电器一样，依然是需要切割打开 啊啊 啊啊 啊啊。 外壳非常厚实，保护性很强，同时边缘打胶对内部模块进行加固， 输入端一根导线连接梯形固定座做接地处理。 ac 导线端子焊点套有热缩管。绝缘 充电器模块覆盖大型金属散热片，起到均匀散热效果。散热片使用螺丝进行固定，侧边部分区域粘贴卷胶带， 将三十片拆掉露出模块。三十片内侧是连体板，模块正面有电容、电感等器件。打胶， 变压器上覆盖塑料壳，主板背面覆盖软胶垫绝缘保护。对于芯片电容等处镂空处理，芯片上涂有导热胶，并且有石墨导热贴纸。 将塑料壳拆掉。主板正面中心区域设有高压滤波电剪电容、电流互感器、薄膜电容、供电电容等器件。高压滤波电剪电容横置并套用 有绝缘胶套。下面我们再把个元计件拆下来，仔细看一下里面的用料。 到板子上还有四颗二极管，两颗驱动器、光偶协议芯片以及输出 vboss 开关管。主板背面主要是有 pfc 试压电路和 lc 开关电源的控制器，以及貌似管的保险丝。额定电流三点一五安。这个是安贵 x 电容，固模电感两极设计，用于滤出 emi 干扰。 另一颗购物电杆蓝黑双线绕至。这里是一颗 tvr 幺零六二幺 m 压米电阻，用于输入国家保护。输入端采用四颗二极管组成的整流桥。另外两颗二极管搭配英菲林酷 moss ipa 六五二零九五 c 七进行主动整流。 两颗 c 六五 c 零九五 c 七的英菲尼莫斯管，用于提升整流效率。这里是两颗薄膜电容， 雌黄绿波电感打胶加固。这是一颗 nxpn 质谱 tea 幺九幺六二 tpfc 生涯控制器， 两个 st mos 管，用于 pfc 生压私印。三六 n 六零 pf 八 n。 pfc 整流管为安三美 fes 幺零 g， 耐压六百伏，电流十安的超快恢复二极管。 这个是 p f c 生涯电杆高压绿波电影电容来自红宝石，规格为四百五十伏八十二。立法。这个是驱动东支和英菲林开关管的驱动器，静置型号来自安森美斯印 sc 五三零 c 冬至 tk 二幺零六五 zm 四，耐压六百五十伏，导组一百七十五毫欧。 dfn 八乘八分装 英菲林 ipl 六五 r 幺 k 五 c 六 s m 四，耐压七百伏，导组一点五欧。这个是用于检测降压及输入电流的电流互感器。这个是降压电感。这里还有另外一颗蓝色薄膜绿波电容主控芯片供电，电容也是来自红宝石，规格为三十五伏 四十七违法。这颗芯片是 st stm 三二居零七幺 kb m 零内核 mcu， 内置幺二八 kb flash， 三十六 k ram， 主频六十四兆，合资采用 ufq fpn 三十二分装，用于电源初级驱动控制。 这里是用于驱动两颗淡化家开关管的驱动器，定制型号来自安森美斯印 sc 二七八 a 触机淡化加开关管为 ganseixten 六百五十伏耐压增强型淡化加开关管，这应该是苹果第一次使用到化加芯片。 两颗斜震电容来自微闪变压器，由胜美达提供两颗黑色挖电容用于砍干扰。这里是用于输出电压反馈的光偶， 这里还有另外一颗光偶用于电路保护。这里是一颗 y 电容。这里是为同步转换控制器供电的降压转换器。两颗定制型号的同步转换控制器来自安 三美同步整个管为安森美 n t m f s 六 h 八零幺 n l 耐压八十伏，导组二点七毫， 输出绿波固态电容规格为三十五伏六百八十违法协议芯片采用英菲林 cypd 三幺三五，这也是业界首款 usbpd 三点一快充协议芯片，由苹果向英菲林定制。这个是输出端电流检测四线电阻， 这里是用于输出电流检测的放大器输出 vis 开关管来自 us 万代 aon 六五九零 a， 耐压四十伏，导组零点九九毫欧 di 分五乘六分装 usbc 端口通过柔性电路板与主控 pcb 连接， 全部拆解完毕。总结一下，作为首款支持 usbpd 三点一快充的充电器，这款一百四十号大画家依旧保持了苹果一贯的高水准做工，内部采用 pfc 加同步加 加 lc 开关，电源架构设计推测为 lc 固定辨比，通过同步降压调节输出电压，输入端设有主动被动相结合的整流电路 控制器。莫属管大多为定制型号，来自意法、英菲林、安森美、冬至等国际知名大厂。电源初级采用一颗 st 单面机控制，搭配两路安森美驱动器进行降压和 lc 控制，此外还有两颗淡化加过滤管。日系红宝石电影内容进行初级策略波 刺激测。同步转流控制器和同步转流管均来自 sm， 整体又是一款堆料十足的产品，可以说相当符合苹果的风格。 作为全球首款支持 usbpd 三点一快充的充电器，其推出的意义是不言而喻的，相信更多的厂商也会快速跟进，届时一系列支持新标准的比电充电器、数据线等配件也会推出。 ok， 本期拆解就到这里，详细的图案内容请关注充电头王，免费阅读一千八百篇拆解报告，我们下期再见！
1161充电头网
07:26查看AI文稿AI文稿苹果在今年 w d c 二零幺二上推出了两款搭载 mr 芯片的笔记本电脑 mebrol 和 moner 十三，并且还带来了全新的三十瓦双 usbc 充电器，也就是我们今天要拆的这款。这款三十瓦充电器采用折叠插角设计，是苹果手个双口充电器， 单口支持三十五瓦功率输出，双口支持功率自动分配，支持双设备同时充电，可以同时为漫步和 iphone 充电，免去携带多个充电器的麻烦。下面我们就对这款充电器进行拆解，看看内部用料做工如何。 先看包装，依旧是熟悉的苹果风格，正面是充电器的外观展示，左上角有一个双口三十五啊输出的标识，这里可以看到型号是 a 二五七九，支持一百到两百四十伏宽电压输入，输出支持二十伏一点七五安或十五伏二点三三或九伏三或五伏三安。 背面是产品的多国语言名称，下面还有使用示意图，双口都可以插线充电。 打开盒子，里面除了使用手册，只有一个充电器。充电器顶面和侧身采用一体式白色外壳，表面高光亮面处理，边角孤独圆润。机身两侧设有小凹面，方便拿捏使用。 输出端配有两个 usbc 接口，白色交心。中间器配备可折叠国标插脚，携带方便且不会划伤包里其他设备，但不可拆卸。 外壳上应有充电器参数，跟包装部分标注的整体一致。制造商、生产厂都是来自赛尔康技术深圳有限公司，已经通过三次验证以及六 智能象征者 散一部分，长宽高是四十九乘四十九乘二十八毫米， 重量是一百零四克，与苹果老款的三爽 usbc 充电器对比，在增加了一个接口的前提下，体积还变小了，对苹果充电器来说算是明显的进步了。 协议部分使用 chinelabo pos 机 kim 零零二 c 测得， usbc 口仅支持 pt 三点零快充，最大输出功率为三十五瓦。 pdo 豹纹显示具备五伏三九伏、三十五伏、二点三三安、二十伏、一点七五安四组固定电压档位，两个 usbc 接口输出性能完全一致。 下面直接开始拆，直接上切割机切开外壳， 啊啊 切开四周的外壳，慢慢撬开，取出里面的 pcbe 模块， pcbe 模块背面覆盖塑料板，起到绝缘支撑作用。外壳采用卡扣连接黑色塑料插入到白色塑料壳体内部固定，十分牢固。外壳内部贴了一层散热材料，用于均匀散发热量。 pc b a 模块背面可以看到头部整个管 v 八四开完管以及初级的延期键都是对称的配置。 苹果这款三十瓦充电器采用两路相同的 q r 开关电源设计，正面焊接两颗 pi 的主控芯片，搭配鞋芯片小板控制输出电压，实现单口输出时，两路开关电源并连，共同输出三十 数码功率双口同时输出，按照负载需求独立输出。下面我们就从输入端开始了解各个原件的信息交流输入通过插座焊接连接到 pcb 上，左侧的固模电感和右侧的插磨电感同样为焊接连接 交流输入端采用弹簧片与充电器插角相连接，方便使用不同知识的插角，满足苹果充电器在不同国家的销售需求。 在塑料外壳下面的绿色原件是一颗固模电杆，交流输入直接连接到固模电杆，经过固模电杆后焊接连接到 pdd 上。第二颗固模电杆采用红色和铜色七八线，在口型磁芯上绕至 中间，插入塑料框的甲醛底部焊接输出接线柱，便于自动化装配。交流输入首先经过保险丝进行过流保护，保险丝来自硕特 umth 系列原石贴片陶瓷保险丝， 稳定电流二点五万分段，能力达一千五百万。输入端整流桥型号为 mrs 三零 m， 稳定电流三按压一千伏，是一颗快恢复整流桥。 充电器初级共使用三颗电线电容绿波，其中两颗归格为四百伏，二十二位法来自爱华。另一颗绿波电线电容来自凤兵，规格为十微法四百伏。插播电杆缠绕胶带九元，使用公子磁性熬制。 交流输入经过 emi 绿波电路整流墙整流和高压电源电容滤波后，为两颗初级主控芯片供电。初级主控芯片来自 pi c e z n 幺四三幺 c， 为苹果定制型号。芯片内部集成初级控制器、高压开关管、同步整流控制器和反馈功能， 集成度高。外围气件精简简化快充电源电路设计两路相同的 rcd 前卫电路，用于吸收变压器漏杆能量。 两颗变压器由赛尔康代工，两颗变压器均为对称设计，充分利用空间。这里有两颗黑色安规挖电容 涂抹整流管来自 us 万代，型号为 u s 六二九二零，是一颗耐压一百伏的 mos 导组，六点三毫欧，采用 di 分五乘六分状，由 pi 主控芯片输出涂抹整容型号，控制导通进行涂抹整流。 两颗固态电容来自封闭 vps 系列导电聚合物电容，耐热一百零五度，规格为五百六十余发二十五伏，用于输出滤波。两颗来自安森美的 mose 款，型号为 nttfs 四 c 零五 n， 耐压三十伏导组二点九毫欧 amos 采用 wdfn 八封装， 这里是充电器主板连接输出小板排针的焊盘，通过排针连接到 usbc， 木做小板上，小板便便焊接一颗 鞋芯片，用于两个接口的协议控制电源电压输出。 usbc 接口连接 tvso 机管，用于静电保护。小板另一面焊接两个 usbc， 五座过孔焊接固定协议芯片来自英菲林，型号 cypd 四二三六杠 lqxt， 属于 ezpd ccg 四系列，是一款支持双口快充应用的协议信片，提供两个完整的 usbpd 接口应用，可用于笔记本设备器和扩展屋应用。 ez pdcc g 四采用赛普拉斯转悠的 m 零 s 八技术，内置三十二为二 m m 零处理器，具有一百二十八 k b 闪存和八 k b 内存，采用六乘六毫米四十平 k f 分封装， 全部拆解完毕。苹果三十五瓦双 c 充电器与传统的家族式设计不同，内置两个 usbc 接口，单口三十五瓦，输出苹果三十五瓦双 c 口充电器外壳固定牢固扎实，采用灰色外壳插入白色外壳，内部通过卡扣与超声波焊接，保证可靠性。采用插接键供电，满足苹果针对多国插头的设计，只需一款 pcbe 模块即可满足全球各地电源的生产，而无需重新设计。 内部使用两路 pi 高级成芯片 cn 幺四三幺 c 搭配英菲林 cipd 四二三六组成两路相同的开关电源。在充电器单口输出时，将内部两路电源输出并列，实现全红率。三十五网输出烧口同时输出时，内部两路电源分别对应两个接口独立输出。 通过内置两路电源的设计，大大提高了充电器的实用性。 ok！ 以上就是本期苹果新款三十瓦双 usc 充电器的拆解，别忘了今天三连，我们下期再见！
426充电头网
06:28查看AI文稿AI文稿大家好，欢迎收看这一期的视频，我是干今天这期给大家拆解一个充电器，苹果的八十七瓦充电器。这个充电器是一位来自南京的网友给我邮过来的， 他自己在闲鱼上买的一台二手 max pro 里面配的充电器，但是他自己怀疑这个充电器是假的，因为通过电脑读取这个充电器是没有能够正确的读取数据， 因为大家知道苹果的充电器他都会烧入 s 码。如果是正品的充电器，你用电脑读取一般是能够正确的读取相关的数据，如果是读取不到数据，那么你就要怀疑这个充电器的真假。当有一点要给大家说明，现在目前造假的手段非常的高明，能够读取序列号不一定代表他就是百分之百的正品， 但是不能够读取，那么很大的可能这就是一个假货。先来看一下它的外观以及细节，刚才我也看了一圈，从整个细节判断，我基本上可以肯定这个东西是一款山寨货啊。包括从侧边大家可以 看一下这个接缝这个地方，按照苹果的作风，他作为一个很严谨，同时有细节控的一个企业的话，像这种做工 基本上是不会在他的产品里面出现，就是高低不平。同时这个字迹大家可以看一下，我把它和一个原装的对比一下，这个是右手边是原装的八十七瓦，两个的字体其实是截然不同的，包括如果你熟悉苹果的产品，应该非常熟悉他的采用的这种字体啊，跟左侧这颗是 一个有很大的区别，左侧这个明显他的整个显示的话比较的模糊啊，包括这个字体的边缘他是有些发虚， 包括在中间接口这一侧的话更加的明显。首先他的接缝从我肉眼来看是有一些不平齐，重要的就是这个 c 口的材质原装，他是一个金属的一体的部件，而这一侧的话从我刚才 简单的抠了几下，发现他这个非常的容易掉啊，我个人猜测应该是用塑料进行电镀的。 还有一点大家可以查看序列号，序列号在什么位置，就是在这个插头的内侧，把这个插头取下以后，就可以看到它里面的话是有相关的序列号。比如像我手上拿的这一款原装正品，他的序列号是 c 零四六，就代表他是由台大电子生产的，在一六年生产的一款充电器，这都是能够正确的读取， 同时我们看到的这个序列号应该跟你通过电脑读取的序列号是完全的匹配。我们再来看一下这款有怀疑的山寨充电器， 他的序列号显示的是 c 四 h 一啊，这个序列号首先从前三位我们可以知道他是由伪创立代工，但是从侧方我们一些产品的相关的标识，我们知道他本身是由台达啊台达电子工业生产的， 那么这个序列号明显是不对的，因此也可以肯定这款充电器他绝对是一款山寨。这就是在拆解之前先给他讲了几个关于鉴别的小技巧，接下来就具体来拆解这款已经确定是山寨充电器的八十七款，把他和之前拆解过的原装对比一下，看一下到底有多大的区别，下面我同样是把它给切开， 嗯嗯， 这个充电器它拆起来没有原装那么费劲，基本上切开以后就可以很轻松的把它取下啊，原装充电器即使在切割完成以后也是非常的难拆，他的封装可以说非常的紧密， 而在打开以后没有惊喜也没有意外，这就是一个实实在在的山寨充电器。首先它的内部散热这块和原装充电器是有一个很大的不同，原装充电器它后面是有很多用于导热的黑胶，同时内侧 是覆盖有绝缘的麦拉片，麦拉片的上层在覆盖有铜板啊，这个导热的结构是跟他不同的，外侧这一块可以看到也覆盖有一个非常厚的铜板 啊，里面的话也是一个相同的工艺。而这个可以看到它背面的话是用的铝片啊，铝片最底下覆盖的是一个用于绝缘的麦拉片，它的结构相对来说要简单很多啊， 内侧是没有看到任何的导热胶，包括输入端，因为大家知道苹果的这个接口的话，他有些接口不一样，他有些是需要接地的，像一些其他的标准，而这一个他是明显接了个寂寞，这一侧是没有任何的连接线， 而正品的充电器他在这里面的话，他是有一个标准的接地，可以看到他这个触点的话是接到了板机上面进行相关的接地，当然这个插 口国标的话，他是一个两口的，这个是没办法接地的，有些其他的地区的标准的话，他是插头是可以接地的。 里面的结构也简单的看一下，这是正面，然后这是背面啊，两者的差距相信就无需多言啊，差距可以说非常的大，包括它的价格其实也是不同的， 用原装的八十七瓦，它是一个较高的功率，它用到了 pfc 的升压电路，在前方这一侧的话，它是有一个相关的升压，再进入下一级的电路，增压到大约三百八十伏左右。而这一款它 没有采用相关的结构啊，就是一个常规的反击架构。同时在内部我们同样看到了山寨充电器里面看到的东西啊，就是他也是有一个配重在这个地方， 这里应该也是一个配种啊，我把它拆出给大家看，这就是在他的里面拆出来的三块配种，一块在高压电容的旁边，另外 两块的话是在这个电压器的旁边，这三个还是非常的重，我给大家简单的称一下，当这也是三代充电器一个惯用的做法，就是为了增加他的重量，增加一些铁块来掩人耳目， 这三个配重的重量达到了四十九点一克啊。至于像这类散热充电器的危害，我已经给大家讲过很多次，首先它的用料都是非常的糟糕啊，像这些 一些主要的核心芯片啊，包括他的一些电容的这些都用一些三四流，甚至一些山寨的厂商，像这个也不例外，这些电容的品牌的话，你基本上都是没有听过。 而在核心的，像安徽，包括隔离方面，他做的也是完全不到位，像正规的充电器在这方面都是有严格的要求，例如相关的隔离，包括像爬电距离这些啊，都是有相关的国标要求，而这里的山寨充电器可以说是完全不顾本身两个需要做隔离的， 他恰好给你添了一个用于导电的金属块，那么这样的话高低压之间很可能会串电，对人身包括物品本身也会造成相关的安全。 像这种劣质的山寨充电器，它的成本相对于原装充电器差距可以说非常大，因此整个的利润对于电商来说也是非常大。这也是我在开头部分给大家讲的，买这些二手的产品一定要注意它的真假，不单是笔记本本身，像这类的配件的话也是一个非常高的利润点。 这就是今天我给大家分享的关于这款山寨八十七瓦充电器的一个简单拆解，但也希望今天的内容能回答一些参考和帮助，最后也非常感谢各位收看，咱们下期再见！
527阿甘体验

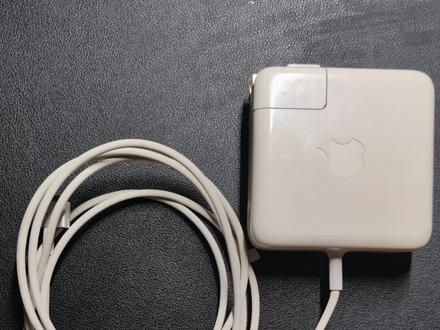

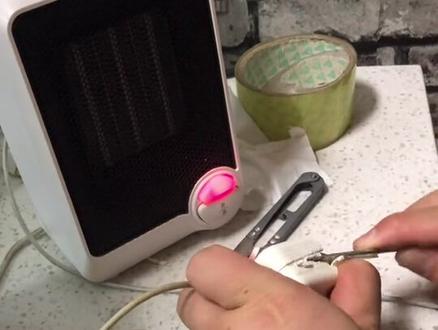

06:36查看AI文稿AI文稿公司办公用的麦克 boy pro 的电源试配器坏了，插上电没有反应，之前偶尔晃晃还能用，今天彻底歇菜了。我怀疑是这里出问题了。 电脑是公司买的，二手的，这个地方被上任绕的有点异样，我怀疑是断路或者短路了。官网上一看原厂的试配器要五百八十四，太贵了，于是就尝试自己修一下，反正短期可以用。同事的顶一顶。 先去研究了一下磁吸口的银角定义，总共五个银角，最外侧两个是负极， 里面两个是正极，中间那个是芯片检测用的。然后准备好工具，开始暴力拆开这个东西只能暴力拆，把工具卡在这个口上，突然发力就 ok 了。 sit， 然后是另外一边的卡卡， 没有直接开的地方，再用手直接掰就行了。 内部就是这样的，因为我这个是二手平台买的，所以也不知道是不是原厂的。 这里能看到直流输出的正极和负极的焊点，肯定先从这里下手了。 拿出惯用表，用导通测试功能，测试输出线是不是断了。 万用表开到这一档时，两个针之间是倒通的时候，会发出滴滴滴的声音。 这两个焊点分别是正负极的焊点， 我以为有一根线是断的，结果测试的时候竟然发现不管接板上的哪个焊点，磁吸口外侧的四个点都会叫，这说明不是断线，而是短路了。 好了，确定是短路，就从这个怀疑的点开始踩线， 裁掉怀疑的点之后再测试一下还短路不短路。 确认不短路，那就是我怀疑的那个点确实有问题了。 这个时候就可以把这个毒瘤给剪掉了，撕开看看，确实是短路，烧出了一片黑。 这个保护卡口别人做个手术还能服用。 修理好保护卡口就可以准备好焊接了。 这个就比较简单了，把旧线取掉，清理好焊盘， 新的线穿过来焊上就行了。 焊好之后要先用五零二把保护卡口粘好， 再用 b 七千把外壳粘好。用这种胶有一个好处是后期很容易能把它再打开， 除了用于竖线的那个火卡口，其他整个一圈都打上，脚盖上，然后再压上重物，等待一夜就行了。 第二天起床看看效果。 嗯，还挺好的。 然后来到单位先试一试， very good， 以后要对线友好一点了。
523宋飞飞机的飞
05:03查看AI文稿AI文稿今天我们来拆的是这款苹果三十瓦充电器，此前已经拆过了九十六瓦和二十瓦，想必大家已经领教过苹果厉害了。这款三十瓦充电器是苹果新款 matogirm 一版本包装盒里面附带的充电器，也就是苹果原装的三十瓦适配器， 现在我们来拆开看看三十瓦的用量到底怎么样。外观其实没有什么太多值得介绍的，大家应该都很熟悉了，中间没有苹果 logo， 依然是可更换的插头设计，中间这个像纽扣一样的东西可以连接接地线使用， 这是因为苹果需要面向全球市场，个别地区要求充电器接地，所以苹果才做了这么个设计，平时如果我们是出国使用，只需要换个插头就可以了。接口依然是白色舍片，搭配白色包边环绕，整体保持了白色的视觉统一。底部参数部分型号是 是 a 二幺六四，输入支持一百到两百四十伏，宽电压支持二十伏一点五安、十五伏两安九伏三安五伏三安的霹雳输出制造商来自伟创力电源有限公司， 产品已经通过三 c 认证、 kc 认证、 ce 认证以及六技能效认证。接下来看一下三维和重量，长宽高都是五十五乘五十五乘二十八毫米，重量是九十九克。 协议部分没有惊喜，九伏三九伏三十五伏两安和二十伏一点五安四组固定电压档位。接下来直接上切割机，将机身外壳割开， 外壳还是一如既往的厚，保护性很强，相当难拆。 打开之后可以看到 pcb 成 l 型设计，里面打满了硅胶 ac 导线一端与金属弹片焊接，另一端与 pcb 过孔焊接，导线两端均套有绝缘管保护。 pcb 正面是有一个黑色塑料框架，起到隔离出自己的作用， 同时又能固定变压器和电容等元器件。 pcb 背面出四级之间分界明显。充电器整体采用开关电源宽防又输出刺激血液芯片控制输出电压的典型 加购。下面我们就从输入端开始一一了解。个圆期间输入端这里有一个塑料支撑架，中心镂空放置供膜垫杆，用于滤出 emi 干扰。顶部支撑输入保险丝， 输入保险丝外套热缩管焊角上套有绝缘管，这个是输入端整流桥，这里是一颗二二幺绿波电杆，背面对应位置有一颗六角芯片丝印。 pgt pcp 正面变压器左边是两颗高压滤波电解电容，上面有绝缘胶带，其中一颗横置在塑料架上，变压器由盛美达提供，电容为台系利龙品牌，规格为四百伏三十九，违法。 另一颗规格为四百负十五，违法。来自爱华 pwm 供电，电容同样使用绝缘胶带包裹也是来自爱华，规格为二十五负四十七，违法。 这里是 ptam 控制器思印 aps lca 零幺零幺零零八。这个是来自 st 一房半导体的初级开关管。思印六五 p f 六 n 二，这个是英菲林初级开关 boss， 型号是 ipl 六五二六五零 c 六 s 百伏耐压导组零点六五欧，采用两颗组成 acf 架构。这里是一颗 v 幺零幺四光藕，横跨在初次级之间，用于调节反馈输出电压。 这里是安森美 f a n 六二四零四级涂抹整容控制器，这一颗是思印 s 幺零 l 的涂抹整流管， usbcm 座采用塑胶设计，和 pcb 之间通过排线连接， 末端使用金属片点焊加紧。这里还有两颗刺激输出力波电容，其中一颗规格为二十五伏两百二十违法，另一颗是 输出滤波电解电容，规格为二十五伏四百七十微法来自爱华 usb pd 协议芯片，采用赛普拉斯 ccg 三系列， 这是一个完整的 usb c 和 usb 电源端口控制解决方案，已经取得 usb pd 三点零认证。输出 vbox 抗压管采用 aos 腕带 aon 七四二八 mms， 耐压三十伏。 好了，拆解的差不多了，来总结一下，这款充电头采用开关电源宽范围输出刺激血液芯片控制输出电压的典型加高。 acdc 部分由定制控制器搭配两颗 boss 以及安森美四级同步整流控制器搭配同步整流管组成输出宽范围电压， 然后经赛普拉斯协议 ic 控制输出合适电压。用料均来自业内知名厂家。好了，本期拆解就到这里，详细图文内容请关注创贴投网，免费阅读一千七百篇拆解报告，我们下期再见！
643充电头网
09:48查看AI文稿AI文稿苹果的二十四英寸 mac 已经上市有一段时间了，全新的外观 m 一处理器的加持让他的关注度一直都居高不下，具体的参数就不展开说了，不过他的电源识别器还是要拆一下的。 最近我们拿到了他的原装一百四十三瓦式围棋 a 二二九零，其自带一条比较特殊的输出线栏，支持十五点九伏久安输出。之前苹果全家的充电器基本都已经拆过了，感兴趣的大家可以回看一下，今天我们来拆这个。 这款试配器自带一条输出线栏，同时输入端电源线采用可拆卸设计，可以更换不同长度的线栏，方便使用。中间是苹果 logo， 但跟之前常见的 bd 充电器的 logo 不太一样，浅浅的 输入端梅花插口独立模块设计，电源可拆卸，而且还能接地。苹果将网线接口移到了充电器上，这个设计还是挺有意思的。 看一下侧面的参数信息，型号， a 二二九零，输入一百到两百四十伏五十或六十赫兹快电压两安，输出十五点九伏九安。已经通过 c e e a c u m n y c e p s e u l 等按规认证以及六技能相认证。 输出线缆做了开完折处理。线材的外皮使用白绿两种细线编制而成，手感略操，但整体平整，不容易起毛刺，比市面上一般的编织线更高级一些。 端子头采用金属材质，表面洋气氧化处理，造型与常见的 dc 源头差别还是很大的。端头内部有十二个触点，用于支持网络连接，还有旋转定位装置。 三维部分长宽高是九十六乘九十六乘二十九毫米，输出线缆长度约为两米， 机身带线总重量约为四百三十七克。看外观，下面我们直接开始拆解。从侧面将机身外壳拆开， 和苹果家族其他识别器一样，外壳非常的厚，保护性很 好。内部 pcb 元气件也基本都是黑色，熟悉的苹果风格。 电源输出接线柱通过螺丝固定， 输入端黄绿地线和网线插口我们做焊接在同一小板上，导线套有胶套绝缘保护， 网线导线嵌在隔离绝缘塑料板间的缝隙间，并打胶固定。 输出端电力线芯连接到一块黑色扁平塑料板，接线柱上焊点有热缩管学员接线柱设有三个螺丝孔，通过螺丝固定和电路板接触通电。 背面覆盖金属板进行散热，金属散热板通过螺丝固定，输入端火线零线与主板按揭两端也都套有胶套保护。 拆掉螺丝，取下散热板 模块侧面有双层 金属散热板，外层与背面金属板一体式设计，内层独立散热片则是专为整流墙而散热设计。 散热板内侧贴有绝缘材料，对应 pfc 深压开关管以及 lc 半桥开关管处裸漏，提升散热效果。 pcp 背面涂黑色导装胶，帮助散热 变压器和高压滤波。电源电容间有双层塑料板进行隔离， 将塑料板、刹车片等拆掉。板子正面简洁了很多，元气间间留有充足的间隙， 可以有效避免积热， 嘿嘿。 管状保险丝上方有一颗固模电杆，因此套有绝缘管保护保险丝额定电流。四安固模电杆用于滤出 emi 干扰，共有两颗，采用两级设计， tvr 幺零六二幺 m 压米电阻，用于输入归压保护安归。 x 电容容量零点三三，违法切割外壳时不小心碰到了，并不是，原本就是这样。 这里是 gbl 幺零枕头墙蓝色绿波电容私信 fps 二 w 幺零五 l 零九幺。 另一颗蓝色绿波电容四 inf p s 二 w 二零五 l 零零幺。两颗绿波电容之间还有一颗绿波电感。 pfc 升压控制器采用 n 支普 da 幺九幺六二，用于将整流后的电压升压进行主动功率因素较正，内部及时。 x 电容放电原件无需外部原件集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。 p f c c i。 开关管采用两颗英菲林六零 c 幺八五 c 七，为苹果定制型号。 这个是四印 a 一 u 六 m 零 a 的二极管，用于 p f c。 施压整流。这个是依法的 t v s 二极管，型号 s m a 六 f 五点零 a 与全药电阻并连，用于电流检测保护。这里是 p f c。 施压电杆。 高压绿波电电容来自红宝石，规格为四百五十伏一百二十位法。这里是斜震电容。这个是斜震电杆，主卧芯片供电电容也是来自红宝石，规格为三十五伏四十七笔法。 l l c 开关电源初级控制器采用 n 质谱 t a 幺九幺六幺 t 与 t e a 幺九幺六二组成，带 a p f c 开关电源，用于提高电源转换效率。 l l c 半强开关管也是采用英菲林六零 c 幺八五 c 七，与 p f c 开关管同型号。 这个是充电器的变压器。这里是一颗 y 电容幺零幺四杠四幺零八光偶，用于输出电压反馈 刺激头部枕头控制器采用安置主 tea 二零九五。这是一颗专用于 lc 脱谱的头部枕头控制器，内置两 同步整流驱动输出 l 幺 c 同步整流管来自安森美 n t m f s 五 c 六二八 l m 四管，耐压六十，服务导组二点四毫欧，共两克 输出率波固态电容采用的是松下 s e p f 系列导电聚合物电容，五千小时长寿命规格为二十伏五百六十位法，共有两颗洗衣芯片，来自英菲林，型号 cypd c 幺幺八五 b 二，与 i mac 中使用同一型号，用于电源输出控制。 输出保护馆来自安石半道题 psmn 幺二零杠三零 yld m 四，耐压三十伏，导组一毫，采用 lfpa k 五六封装。 这个是网线接口，小板上含有网络变压器和滤波电感。背面线芯焊接处、 住宿保护全部拆解完毕。这款电源内部的电源线采用螺丝与接线柱固定，简化组装流程，同时也是为适配多种颜色而设计。另外电源采用安置普 ta 幺九幺六二加 ta 幺九幺零幺 t 加 ta 二零九五全套 apfc 方案， pfc ci 开关管以及 lc 半桥开关管。洗衣芯片来自英菲林，同步指路管来自安森美。另外还采用了日系红宝石电线电容以及松下 scpf 系列导电聚合物电容进行输入。输出率波电源的整体规划做工也十分讲究，整体的水准相当高。 ok， 本期拆解就到这里，记得关注我们。
1847充电头网
06:40查看AI文稿AI文稿今天拆解了这款苹果 makesft two 电源式配器，适用于二零一二年到二零一五年推出的十五寸式网膜显示屏 makebook pro 机型，由光保科技代工生产，出处规格二十伏四点二弯。下面就对这款电源式配器进行拆解，看看内部的设计与用料如何。 包装和正面有苹果 logo、 充电器名称以及外观图。 包装内含充电器、电源线及使用说明书。 充电器采用景点方块造型设计，外壳光滑，边角过度圆润。充电器型号为幺四四，由光保代工生产。此外支持一百至两百四十 福、五十汇、六十赫兹一点五万输入以及二十伏四点二万输出，通过了山西 k 七安归认证以及六级能效认证。输出端现场做了看完之保护。此外，即使两次是有可收纳离线版，充电器自带可拆卸插角模块，配备折叠国标，插角两侧还加入双翼设计，提升稳定性。 通过两个小板可参照整理输出线栏。此期线头层金属材质凹槽内有五个触点，此外是有指示灯端布他有塑料壳， 测的充电器精神。长度为八十毫米，宽度为八十毫米，厚度为二十八点五五毫米， 输出现场长度约一百七十五厘米。充电器带插角重量约三百二十三克。 附带电源线一段是国标三角插角，另一段是连接四配七的插头，两段均做了抗温折处理，车的限量长度约为一百八十五厘米。 下面就对这款试配器进行拆解，看看内部是如何设计的。 眼低于外壳接缝，拆开外壳内部 pc 边模块包裹纯铜散热片并打胶于外壳固定，加强散热。 三十片焊接固定到 pcba 模块上，交流输入采用白黑导线冷压端子焊接连接，并采用磁环抑制高频干扰。充电器输出端导线冷压端子并外套热缩 管均匀焊接连接到 pcb 模块上。 拆下散热片某块内部原件打胶固定。 pp 开关管，触及开关管和同步枕流管均采用螺丝固定。铝制散热片 模块背面粘贴灰色胶垫用于支撑。拆下两片散热片并清理到胶水和导热垫。模块正面为输入保险丝、压米电阻、燕麦电路和枕流桥，以及绿波电感和绿波电容。 模块背面焊接多颗芯片和反馈光偶，分别用于触机开关电源和输出控制。光偶用于保护和电压反馈功能。充电器采用 pfc 加反击开关电源架构固定电压输出为笔记本供电输入蓝宝显示规规三年有安二表师傅用于输入过流保护。 亚敏电阻焊接在保险丝后面，用于输入过亚保护。蓝色 ngoxa 内容来自华容，容量为零点二二，为法 供摩电杆呈磁环绕至内部，采用电木板绝缘并打胶固定。枕流潮来自光宝，型号 kbp 二零八 gl 用于将交流电枕流成脉动直流电。两颗薄膜电容来自日通工，规格均为零点六八。违法玉帛电杆呈磁环绕至打胶固定。全支架 初级主控芯片 cnlta 九幺零 n 为定制型号芯片内置 pp 和反击控制器。 pfc 生涯开关馆来自英菲林，型号为 ipa 六零二二九九七 p 是一颗 na 六百五十伏的 cuoremos 到左右百九十九号窝屋采用 q 二零 fp 封装 pfc 生涯电 电杆采用胶带一面缠绕绝缘 ppt 枕流管 cmv 八四六零刺客超快回复二极管因脚踏有磁环一致高频干扰高频绿波电容来自桂迷宫 casey 系列长寿命电容，贵贵四百二十伏八十二违法 促进开关管莱斯英菲林，型号为 spa 幺幺 n 八零七三 mos， 耐压八百伏，导组零点四五欧，采用 q 二零 f p 绝缘风装，有助于简化电源内部。三十四 g 用于检测出击开关管电流的取样电阻外套热缩管绝缘两颗电解电容，因为为触及控制器供电，电容来自红宝石归归五十伏二十二违法 开关变压器实行缠绕胶带绝缘三颗蓝色歪电容，其中一颗在模块边缘。四、 客观我用于输出电压反馈和电源的保护功能。恩智浦 ta 幺七六二，集成同步枕流控制器和反馈控制，用于同步枕流驱动和输出电压反馈控制 同步省流馆来进行飞零型号 vipa 零六八二幺零零三 g 是一颗 tvip 风中的 mos， 耐压一百伏，导组八点六毫欧， 亦可输出绿波电容来自贵迷宫 kzh 系列地主电容，规格二十五伏六百八十违法。 另一颗输出绿波电容来自红宝石 zhl， 这系列长寿命电容具有高温波电流优势，为各位二十五伏四百七十微发，此后电阻应用检测输出电流。 想把正面焊接一颗芯片十一年四三零一三四三，想把背面焊接两颗芯片，其中一颗芯片四 ocfq， 来自德州仪器实际情况， aopa 三三零是一颗单入围攻号零飘晕双方大器，另一颗芯片 steambsf 幺九一五 控制输出的开关馆来自东芝，型号 tpc 八幺幺八是一颗纳三十伏的 pmos， 到作为五点五毫无成为十五八封装，电流输出经过一颗保险丝，用于过流保护保险丝规规四点八安 苹果这款电源四配器采用线缆一体设计，搭配专用磁器插头，专为笔记本充电使用。四配器外壳上是有离线卡，方便收纳速出线缆，便于携带。电源四配器有光保代工 妙君，来自业内知名大厂，整体做工扎实，品质可靠。好了，今天的分享就到这里，感谢大家的观看。
125充电头网
00:19
08:00查看AI文稿AI文稿最近我们拆了很多来自不同厂家不同类型的充电器，在这期间，苹果一直都作为对比的参照对象，处于常年被碾压的状态。今天我们就来拆一款苹果充电器给大家看看， 一个没有大画家，体型又大又壮，充电协议单一，还没有 pps 的九十六瓦充电器，凭什么可以卖到接近六百块？拆完相信你就会明白，还是先看开箱。这款苹果九十六瓦充电器来自苹果官网，售价五百八十四人民币， 是苹果 mabo pro 十六寸的标配充电器，也是我们白瓦级别充电器的对比参照，盒子就是常规的苹果风格。重点来看一下侧边的参数信息，型号是 a 二幺六六，支持一百到两百四十伏宽电压输入，具备二十 四伏四点七安或十五伏三或九伏三或五点二伏三安的 pd 输出。另一边这里有一个小贴士，兼容 usbc 设备，建议搭配十六寸麦克 pro 使用。下面开合看东西， 打开盒子，里面有充电器产品说明书、认证手册和保修卡，没有什么特别的，我们直接看产品。 充电器整体白白净净，非常标准的圆角矩形，就 跟苹果系统里面的图标差不多，边角过渡也是十分圆润，中间是一个苹果的 logo。 uspc 接口采用白色蛇片，这里有个小细节需要注意啊， usb 接口的母座也采用了跟蛇片一样的是白色塑料材质， 保证了观感的一致性，日常使用也一定程度上减少了对充电器的磨损，耐用性还是不错的。插脚采用可折叠设计，同时还可以更换，国际飞行的时候只要换个插脚就可以了，十分方便。这里凹槽处印有 c h n， 也就是中国版的意思。 插角采用的是八字型连接，这个梯形底座除了起到固定插角作用以外，同时还可以充当地线使用， 使用带接地线的电源线就可以防止触电的感觉。外壳上面标注的参数信息这里就不重复介绍了，与包装盒上面标注的一致。 将充电器与苹果电脑连接之后，我们可以通过系统信息直接看到充电器的序列号，这一串数字如果与外壳上面的编码不一致的话，那就要想想是不是购买的方式不对。 通过超级来宝、泡泡机、 fm 零零幺也可以对充电器进行检测，真假一看便知。看了这么多，再来看三维和重量，长宽高分别是八十乘以八十乘以二十八毫米， 重量是两百九十四克。 下面再测一下接口的协议， pdo 豹纹显示拥有五伏三、九伏三十五伏三、二十伏四点七安四组固定电压档位。 现在进入正题，开始拆解， 小编拆了这么久的充电器，毫不避讳的说，凡是跟苹果沾边的，真的是一个都不想碰，确实太难拆了，用切割机都要割很久， 如果刀头不够结实，甚至能够把它给干废，可想而知这个外壳是多么坚挺。切完外壳 只是万里长城走完了第一步。里面的 pcp 模块还有大面积的金属散热片，掀开金属散热片，中间是一块黑色的绝缘塑料板，通过注胶进行固定，里面几乎所有的元气件的缝隙都住有黑色硅胶，这样不仅使元气间变得更加牢固，而且也大大 提高了散热性能。绝缘板和金属片通过螺丝固定拆掉，外层金属散热片和绝缘板里面还有散热片，而且是分为两部分，拆掉上面几颗固定的螺丝之后取下散热片， 接下来开始清理灌胶，里面和外面都有，需要耐心一点慢慢清理。 usbc 接口的塑料外壳末端使用金属条点按固定，通过一根柔性排线与 pc 一板进行连接。这里是一颗保险管外套热缩管保护。这里是安规 x 电容， 两级固模电感并排焊接，用于滤出 emi 干扰。旁边是黄色的压敏电阻，在 ac 输入关押时 导通容断保险丝，避免电解电容过压发生危险。压敏电阻旁边是两颗黑色外电容，打胶固定在塑料板上，用于抗干扰。这个是 pwm 主控芯片，供电，电容规格为四十七微阀三十五伏，来自红宝石。 这一颗是 pwm 主控芯片， ceaps lcaol 定制型号，触及高压滤波电解电容规格为八十二，违法四百五十伏，来自尼吉康 触肌枕头条夹在金属散热片之间，丝印 lt。 kbp 四零八驹变压器，外面有绝缘塑料板，通过注胶固定。 这里两颗蓝色的是绿波电容，中间是插模电杆，这颗方块是 pfc 生压电杆。 绿波电容旁边有一 科二极管适应。 l 三八 b 三六 b， 来自安森美 usb pd 协议芯片，来自赛普拉斯，型号是 cypd 三幺三五， 属于 ccg 三系列，负责 usb pd 的通讯。这一颗是专为苹果定制的型号，内部还上路了苹果充电器 sn 编码，这里是输出 vbox 开关管，实际型号为 ntm f s 四 c 零二 n， 来自安三美。 这里是两颗输出滤波固态电容，规格为二十五伏三百三十微发，来自松下 spf 系列导电性聚合物铝固体电解电容。 看一下 pcb 背面，这里是思印二四六零 pf 八 n 的芯片，来自依法半导体定制型号，这一颗芯片同样来自依法半导体思印 tet 为同步整流空 控制器，这里是两个刺激同步，整个 boss 型号是 bsc 零九三 n 幺五 ns 五，两颗并联，来自一线大厂英菲林。 这一颗芯片是 t i opa 三三三单运放适应 bqy， 用于电流检测。左侧是第二五毫欧四线精密检测电阻， 检测充电器的输出电流。这个是 l 六五六三 sst pfc 升压控制器，用于将整流滤波后的直流电升压 进行功率因素矫正。这里是一颗用于 pfc 生压的 boss 管。最后来总结一下，作为苹果出品的原装充电器，用料讲究，做工精湛，内部采用了红宝石、尼吉康和松下等世界一流的高质量电容，可靠性高，寿命长。电容变压器 元器件错落放置，空间利用率很高，内部主要芯片元器件也都采用国际一流品牌。此外，内部大量注胶以及使用金属片散热，不仅使元器件变得非常牢固，而且散热性能也非常好，不用担心充电时的发热问题，总的来说效率及可靠性都非常高。 拆解大家觉得这六百块值不值呢？好了，本期拆解视频就到这里，更多详细图文拆解，请关注充电投网，免费阅读一千七百篇拆解报告，我们下期再见！
481充电头网
07:45查看AI文稿AI文稿这个苹果笔记本的电源试配器坏了，给他修一下这条线，这里面，这里面是断的，然后这一头 这一头也是断的，现在要把梯口的换成 l 口的，他还有一个梯口的识别器，他还有一个牢笔记本，要把它换成 l 口的。直接 啊，这里还有一个要修的，直接换，直接换全新的，换全新原装 l 头的盘，他 看起来非常暴力啊， 占据路中。 苹果的充电器，嗯，好，有时间问我啊。 好，可以充了，这灯已经变色了， 该出来了， 看这边红色，这就是搞定了啊，苹果的 剃头给 lt 成功装起来，装起来就漂亮了。好，这个已经换完了啊，这个原来的，这个坏的，这个坏的。这条线是 t 型接口的，现在已经换成全新的，原装的 l 型接口，这试配器已经完全修复了，几乎看不出来维修痕迹吧， 再修一下比买一个划算多了，买一个要五百多。好，现在换成白的可了，试一下绿，马上就黄，黄色就是在充电啊，在充电，这上面已经显示在充电了， 已经在充电了。好，现在把它拔掉，哎，不充了，连上充电。 好，下一个下一个苹果笔记本的啊，试配器，这个这个客户要求这个是也是坏的，这个客户要求 把 a 口的改成 t 口的，这个也是也是坏的，这里边应该是碎了，没有一点反应。好，把这个换成换成 t 口的，这个就不上视频了，操作方法是一样的。
170源头创新企业店
