松下dgs编程教程

接着上期视频我们往下讲 dgs 是怎么编程序的产品管理，首先我们先建一个 cd 红， 这个是原先纸尿裤，这个名字是随便起个就可以了，自己知道变成越这个描述，知道就行。然后我们把准备好的动作做不了倒进来， 嫂子来之后， 第二个 这里选择卸妆点 这个地方是胜利，他按照你的这个整理的这个 cd 去选择他这个 类型，第一个是参考号码，第二个是 xy， 第四个是角度，这里面可以自己去选的， 等我往后面 原件原件描述原件名称再应用， 选择好之后就应用， 那这个地方用的是单面板，不用去管他这起一个名字，这个名字就不能随便起了， 起一个我们激动人生吧 关闭。 然后这这有些料是我们打过的，有些料是没有打过的，没打过的他 就显示红色吗？红色就是没有打过人，那我们去原件纸尿裤里面把这几个料给他填上去， 看这几个，他这个红色的吗？三十三批发，那我们就去搜一下，看有没有跟这个料相同的， 这个这个地方一定要取消掉，不然他把它里面的这个描述都给换掉了。 那么看一下这个上山批发的这个标，哎，这里就显示有原形件了。 在这个油漆，看下这个油漆是什么料，然后往下放嘛，看一下油漆， gw、 gaw 五零 一起去 就好了。如果我们这种没打到没打过的料太多的话，那就这样去看一下你那个料跟哪一个料比较 相同，那你就去复制他的那个软件里面的那个参数，暂停进去就可以了。下期视频我们接着讲。

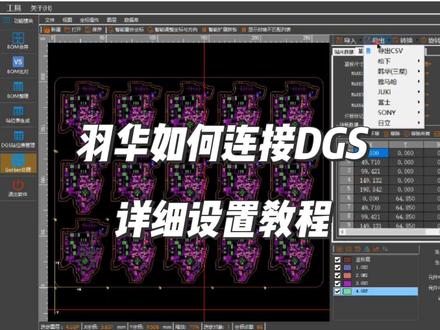

宇华怎么连接 d g s？ 项目管理导出的数据怎么直接在松下 d g s 使用？一、当前的报警就是没有连接的状态，跟着视频来实际操作一下。 二、工具系统设置，增加服务器名称。 三、按着抄过来。 四、服务器地址和我输入一样的英文单词。 五、用户名 撒密码，我的 s q l 密码是 ipox， 上面有好几个备用密码，都可以试一下， s q l 安装时设置的密码可能会有差异。 六、现在再来上传到 d g s， 选择数据库， 输入程序名称， 上传成功记得关注再走哦！

要对做好的程序进行整体修改一个，呃，原器件，原件这一行的原件描述，我们按住 shift， 选中第一行，按住 shift 再按最后一行，然后全部选中， 全部选中，选择多编辑，这里有一个多编辑啊，然后选选择原件 自定义库啊，这里要先建一个元气键，这里下面一会要先建一个，看一下有没有你你要用的这个元气键的亮号， 然后如果有的话，你选中他就可以直接替换。那如果没有的话，你要先建一个啊，那刚好这个里面是有的，我们把它选中，点击确定， 然后这里有一个有一个选择，就是告诉你，就是说呃， 是在新的区块的基础上重新展开坐标，还是保持当前当前展开的坐标啊？不匹配，我们一般选择是下下下面一个，因为防止他这这个坐标会更改。确定 啊，我们看一下，就是他确定好以后，这边原线一览，就全部把它修正过来了，然后点击结束退出就好了。

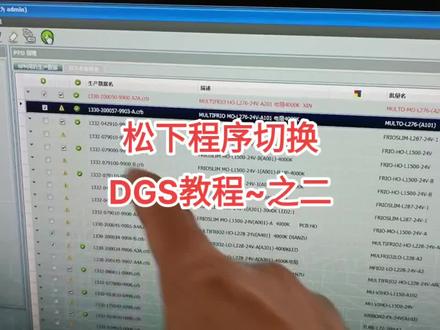

进行下载，点击下载程序选择轨道，轨道一、轨道二都下载， 确定像机器下载程序，先要把这个下载上去，那我现在把它切换过来，然后点击这个 确定看一下，继续下载，现在这个轨道就程序就下载到这个程序里面，现在是红色的状态。

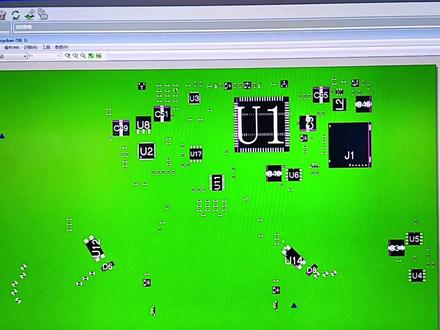

嘿嘿嘿，今天教大家如何导入松下 dgs 背景数据，制作不易，给个赞哈。首先打开程序， 进入程序后选择基本右键，进入基本编辑界面， 选择左上角 文件，导入背景数据，然后选择胳膊数据，输入文件点确定即可。 导入完成后点操作 x y 调整，进行背景数据和基本数据重合就可以了哈。

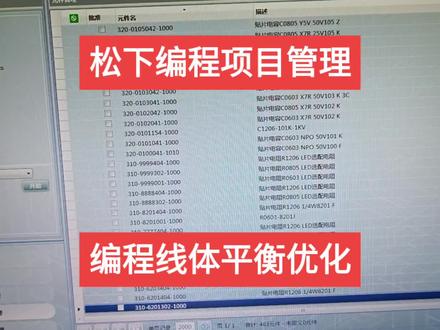

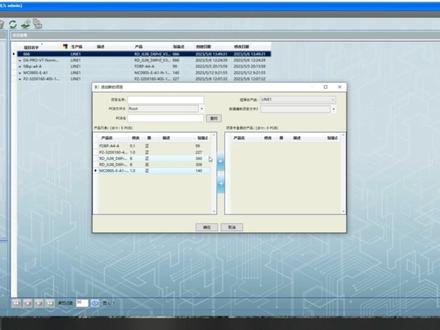

还在产品管理里面把马可点这些数据都做好了之后，我们现在进到那个项目管理里面，点击项目管理，然后项目管理里面我们选择去年生产线的这个生产线，然后他会出来这些画面，出来这些画面之后我们点着文件， 文件，然后新建，然后新建的话出来选择一个 pcb 的名字，我们这个 pcb 的名字呢？ 添加新的 pcb 名字，就是我们可以根据实际情况自己自己录入，也可以，然后我们实际 录到这个拼板上的 pcb 上的数据，也可以就自己来命名。那我们把名字录好之后，我们点击查找这里选择 查找查找的话这里有我们在产品管理里面做好的程序啊，刚才在这个产品管理里面做好的都在这里可以找的到，就历史数据都在这里， 然后我们找到刚才做的那个产品，一般都是新做的，都是在最下面把这个拉到最底部，然后选择这个直接选中，然后把它移到呃，选择这里，把它移到右边， 选择就是登录的合计 pcb 名字，把它移到右边，然后点击确定， 然后他会把数据会呃进行导入，创建产品 导入成功以后， 它自动打开项目管理，我们可以在机板里面看一下它的机板数据，然后空调器呃各方面数据都检查一下啊，然后包括优化的，优化的我们那个选择生产方式， 在这个产品的这个可以选择，我们可以看到他这个切装模式，我们可以看到切装模式有交替，有独立啊，这种切装模式可以自行那个去选择选择，我们确定 确定点击这个优化最优化， 我们可以等一下产品，它会自动 djs， 自动优化出来这个产品， 那优化成功，那这个产品我们可以看到他的优化信息，就是整个生产这个产品是， 呃，第一个模块两百八十四，然后第二个模块是一百点九，那这样来看的话，这个程序还是有点呃，不，不平衡，我们还需要再进行调整，哎，我们可以在设置里面，然后选择最大料盘 优优化出来只有一盘料，所以我们对最大料盘进行设置目标，我们设置四盘好了， 我们收到四盘， 然后再进行一个优化， 这样优化的话时间就比较接近了，然后潜轨的话一般会快一点，前模块一百二十一秒，后模块是一百二十八秒，整个程序基本上就完成了。 dgi 上， dgi 上的呢？做程序我们把生产数据输出， 点击生产数据输出，然后选择实际生产线领域，这里覆盖，还有这个生产线 db 数据要刷新，点击确定， 然后这样在 ppt 里面就建立了一个生产程序。

so brave and。

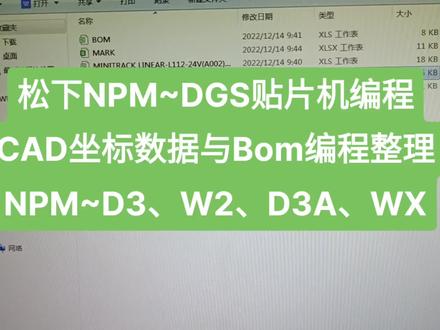

现在是用 djs 做一键编程，先准备数据，数据的话这个是保姆数据，原件规格的保姆数据，这个是 切片坐标，这个是平板数据，平板的平板尺寸 就不要太拼了。 一九阿克林的坐标， 那个 retail 或者是 a， 我们在整理项目的时候， 爱情才一开始， 然后这个是他的目标描述。

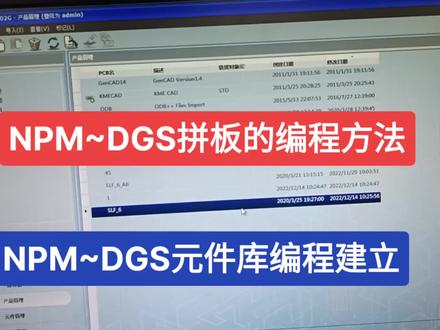

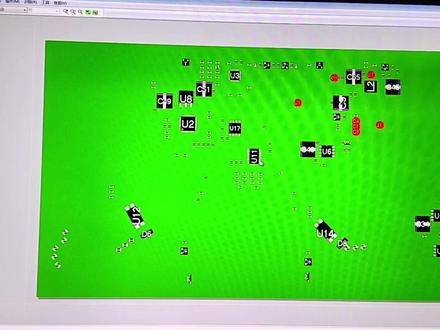

嗯，在产品管理里面导入成功以后，见到在这个画面之后，他这个这里已经生成了那个编辑的程序，自动打开了一个画面， 那我们对这个编程的产品啊，可以看到已经出来单个平板的数据，如果是多平板，他会出现单平板的数据，需要，需要对单单平板进行那个平板以及板子的尺寸进行定义，包括马可点， 现在先进行区块区块偏移的那个确认，进行右键右键点击，然后选择区块偏移，点击确认，然后进进行那个区块偏移编辑添加， 然后偏移量进行那个 xy 那个单拼版的偏移量进行添加， 那根据是 pgb 的这个拼版图，这个拼版图看一下单个版的的这个尺寸，单个版的的尺寸和 x 是单个小版，是八点五，八点五的便宜量啊。 y 的这个工艺边呢？是三 是三，可以看到工艺边是三，然后整个板子的宽度包含工艺边的话是幺二五，然后不包含工艺边是一百一十九， 然后我们板子的总共长度是呃五百九十九点五，我们做拼版数据可以数一下，一二三 三四五六七八九十十一，十二，十三十四，总共十四个平板，然后我们现在对他的平板数据进行录入， 首先录入他的 y 的偏移量是八点五每个平板的宽度，然后 y 的技术是十四，我们录入应该是十三，因为已经有了一个了，然后我们 y 的间距是八点五， 然后我们参考号需要给他一个每个平板的参考号，假如说以 i 一开头，然后我们就点呃试用用用确定啊，然后这样的话平板数据就做出来，平板数据啊，整个平板数据就做好了，然后这里是一个导航， 整个的数据就在这里，然后这个菜单退出，然后点击结束， 然后我们对那个拼板的那个工艺边进行那个设定，包括他的马快点 这里拼满。数据做好之后，像这种就是原漆键，原漆键那个库我们放大以后，像这种电阻两极管类的，三极管类的，它里面已经有数据的话，他会黑色的来显示，那像这种呢， 这个这个元气键标示位号这个规格的，这个料号的，它里面没有数据，他是红色来显示的，那红色来显示的，我们需要，我们需要对这个原件数据库到 djs 里面，就是在这个原件管理里面，然后去把数据库 给他建一个，然后现在我们可以看到这个数据库是红色的，就是数据库是红色的，说明他之前没有用过，也没有做过，这里面没有数据库，我们在 cd 导入的时候选的是这个自定义的数据库，所以这里面是没有数据库的，我们需要对这个数据库 进行那个数据确认，然后把数据给他正确，我们可以在这个数据库里面找相似的呃产品，然后相似的数据库进行复制，右键，然后选择复制， 选择复制，然后再点击这个红色的，然后右键选择连接数据。如果是 粘贴新的呢？他就是粘重新重新那个又建了一个原漆键，如果是粘贴那个数据呢？他会把这里面有，就是覆盖吸嘴数据，覆盖描述，我们描述不希望他他进行覆盖，这里的描述不希望他覆盖，我们只需要 覆盖他的吸嘴和编号，点击确定，然后这个数据就导入，成功的进行导入，然后现在他由红色变成了正常的黑色啊， 然后还有一个电阻啊，也是没有的，那我们复制一个相同的电阻数据库，鼠标点击右键，然后选择复制，然后选择粘贴， 粘贴数据，粘贴数据，然后把覆盖描述取消，点击确定是，然后这个数据就成功被导入，成功， 然后我们再回到这个产品的编辑器里面，我们可以发现这里的原件原来是红色的，现在都是变成了正常的啊，正常的颜色。

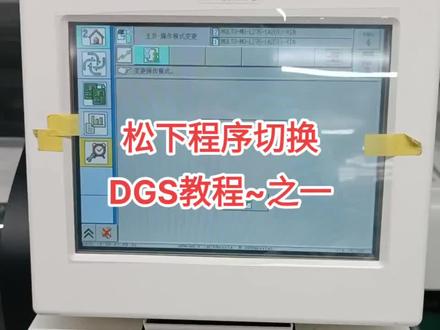

下载如何下载程序？要在主画面这个状态下进行下载程序先登录到那个操作管理界面，然后在这个工程师界面，在主画面主页， 然后每一台机都在这个画面，然后都保证是在这样一个画面，然后在 djs 上面这个下载，点击下载， 我们这个是有两个，一个是十六加三，一个十六加八的头，然后配置的，然后我们点击下载。

把所有的物料都弄 ok 之后，我们输入板子的长宽 确定，然后再输入 mac 点 确定他，这会出现两个 money 来保存， 保存完之后然后就可以进行一个最优化了， 这个周期还可以都保持在在三秒以内吗？那个区 固定站位，先把固定一下，省的到时候一不小心把站位给搞乱掉了， 然后把这个上面表打印出来，就可以去废料了。
