大家好，我是胡老师，今天我们来学习一下传送指令， mov， 这条指令是我们使用频率相当高的一条指令，也是很重要的一条指令。那我们学习指令的时候，我们首先要了解指令的注句符，也就是指令的这个字母， 他的代码，然后操作数，程序步，那操作数的话，我们主要是了解他每个操作数里面的原件， 就是这个操作术里面可以用哪些元件，例如这里 s 目 s 是原操作数，他这个里面有这个 k、 h、 k、 n、 x， 但是第一目标操作数这边就没有，所以他们是有区别的，这个你要知道，也就是说前面 这三个操作数你就不能放到后面，后面程序部我们要了解的就是我们要了解这个指令可不可以加低，可不可以加 p， 有些指令前面可以加低，有些指令 后面可以加批，但是有些指令是不可以的。下面我们看一下程序在使用的时候我们应该怎么编， 主要是两种形式，长数传送到地址，这个是十六金字传送到地址，地址传送到地址，还有就是三十二位， 下面加了 d 的都是三十二位，主要是这两种形式，那加了 d 跟不加 d 的区别在哪里呢？加了 d 他就是做三十二位音上所有的这个地址都是两个乘轴气轴 合在一起，例如这个 d 十四传送的 d 十六，那就是把 d 十五 和 d 十四组合在一起，然后把这个数据传送到 d 十七和 d 十六里面， 上面没有加 d 的这个地方没有加 d， 那就是 d 四的数据传送到 d 六零，这个是我们一定要知道的，只要前面加了 d， 所有的地址都是两个自动组合到一起。 下面我们演示一下这个程序，我们来接通 x e 十一，我们看一下，接通 x e 十一，这个一百传送到 d 零里面， h 一百 传送到第二里面，变成十进制，就是二百五十六啊。第四里面是五百，传送到第六里面是五百，然后下面是一样的，下面是三十二位以上， 也就下面的涉及到的数据范围比较大，例如上面这个地方，我们这个 d 四我们的数据就不能掏出了，这个三二七六七，我们看一下，我设置 d 四，选择三十二位，为了我写个四万， 然后我们看一下，这个时候我们显示的数据是不正确的，那下面这个加了 d 的就不一样，加了 d 的就不一样啊，那这个时候我同样给这个 d e 十四里面 设置为四万，我们看一下。好，下面这条指令就没问题，也就 就是说当你的数据掏出了一十六位，你就一定要加低，但是没有掏出一十六位的，你加低也可以，不加低也没关系，大家学会了吗？关注我，分享更多 p l c 知识！
粉丝6629获赞2.7万
相关视频

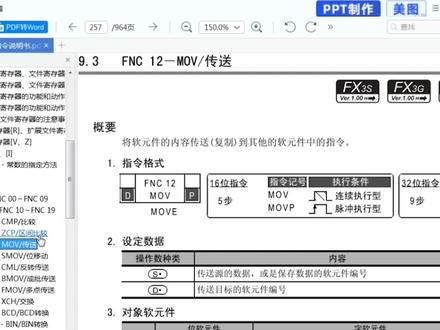

08:39查看AI文稿AI文稿我们现在开始学习 mov 传送指令，这个 mov 传送指令它的执行条件有两种，连续执行和脉冲执行。 像这种用普通的常开触点直接接通的，他就是连续执行，那么当这个开关接通了以后，传送指令他就会一直执行，在每个扫描周期他都会执行一次。 下面这种用上声言触点接通的传送指令，那么他就是脉冲执行。带 x 二接通的瞬间，那么这一个上声言触点接通一次传送指令执行一次。如果你希望这一个传送指令再执行一次，那么这个开关就 要断开，然后再接通这个上十年触电，他才会再接通一次传送指令，再执行一次。这个传送指令他有两个操作数，一个是 s， 一个是 ds 是传送员， d 是传送目标的原件编号， 那么在程序里前面的这些数据他就是传送员，后面的这个就是传送目标的原件。我们注意看一下这里 对象软件件可以是 kmxx 是输入端口， kmy 是输出端口， kmm 是 辅助继电器， kms 他是状态继电器，可以是踢定时器、技术器滴存储器 啊，是文件存储器，那么他的传送员和目标员的位指定都是可以相同，没有这一点不同。 我们看一下我们的程序里面，那么我们第一条指令是把 k 十， k 十，那么他就是一个使劲字数，直接把一个具体的数字传送到 k 四 y 零， 下面的这个就是把 k 二 x 零，那么就是这个 kmx 就是我们这里的 k 二 x 零。传送给第一时，第一时他是一个存储器，他的传送目标原件他就可以是第一存储器， 那么我们这一个程序里面对应的就是第一存储器，把 k 二 x 零里面的数据传送到第一十这个存储器。第三条指令就是把 t 零， t 零是定时器，把定时器的数据传送给第一十二。 第四条指令，那么就是把第一时传送给第二时，就是存储器传送给存储器，他这里的操作数相对来说就是比较灵活。现在我们把这个程序执行一下，观察下这里的传送数据， 同样我们一起用这一个模拟模式，现在我们把 x 零一给先接通， 接通了以后这个开关就一直接通，那么他就是一种延续执行，那么这里的传送指令他就会一直执行，那么第一条指令十就传送到了 k 四 y 零。第二条指令 k 二 x 零，这里的二的数字是怎么来呢？ 前面这个 x 零一因为已经接通，所以这里就会有一个二的数字，这里的数字在上一个视频有详细的讲解，他是怎么得来。 下面的梯林是定时器，这里的数字是零，是因为上面的这个梯林定时器他并没有接通，现在我们把它给接通， 那么现在体验的数字在增加，我们注意 看着你踢零的数，那么就会实时传送给第十二，是因为这个数点他是连续执行，所以踢零的数据就会马上不断的传送给第十二， 直到这个踢零定时器的时间到达不再计时的时候，那么他的数据就是两百，那么当我们又把这一个踢零定时器给断开，那么他就会直接是零，又会把这个零的数字传送给第十二， 那么我们注意看一下下面有一个脉冲直行型的 x 二，我们现在又把 m 零给接通，我们看到 t 零的数字在增加，但是低 一三十的数字是零，因为 x 二没有接通，我们把 x 二给接通，那么传送过来数据是九十六，然后就不变动，因为这是一个脉冲执行型的触点，他只会执行一次，那么当时接通的时候这个数字是九十六， 然后他就不会再变动，除非我们把这个开关再断开，然后再接通一次，那么他就再执行一次，把这里的两百传送过来，那么这里就是连续直行行和这一个脉冲直行行最大的区别， 那么这一个传送指令他就是比较简单，直接把前面的原数据传送到目标的纯属性 里面，那么我们接着看另外一个传送指令 fmov， 他是一个一个点对多点的传送指令， 我们看一下在手册上的这个位置，九点七 fm ov 多点传送， 他同样也有连续执行和脉冲执行，这两个原理跟上面的 mv 是相同的， 那么他除了传送员数据 s 和传送目标的原件编号，第一还多了一个 n， 这个 m 他就是用来指定这一个传送目标有多少个编号。我们直接看这个程序比较直接， 前面的 k 一百跟上面的一样，同样是传送员，第一百同样是传送目标的编号，那么后面多了一个 k 十，他是指 第一百是第一个原件，然后有十个，那么就是第一百零一，第一百零二，第一百零三，一直到第一百零九，一共十个第一存储器，那么这个 k 一百的数据会同时传送给这十个存储器， 他就是把原数据传送给多个目标原件， 那么我们把这一个 m 十给接通，我们看到这 k 一百的数据已经传送给第一百，那么我们怎么可以查到第一百零一到第一百零九这九个存储器里面呢？有没有数据呢？我们可以点在线监视 软元键，缓冲存储器，批量监视软元键明，那么就直接输入第一百第一个软元键，然后点一下键盘上的回车， 那么他这里就会把第一百下面的存储器的数据全部列出来，我们看到第一百的数字是一百，第一百零一，一直到第一百零九的数字全部是一百，那么这一条指令就是把一个点的 数据传送给多个目标存储器，这条就是多点传送指令，这条是一点对多点的传送指令，另外还有三条传送指令，我们下一个视频再来了解他。
607知多工工控知识
01:16查看AI文稿AI文稿老铁们好，我是东莞工工人，今天我们分析一下这个 mov 指令啊，这是一个数据传送啊，那什么是数据呢？对吧？比如说我们这个 k 一百啊，哎， d 一百啊， hf， 对吧？还有什么？哎，前面学的 未组合，像这样子的都是数据啊，他们之间都可以相互的传送，比如说这个 mvk 一百第八三五二，这什么意思啊？假如我有一百块，对吧？你没有， 这个时候呢，我只要执行这个 mv 指令，马上我会把这一百块传给你啊，这个时候呢，我有你也有啊，大家都有了，这就是一个传送数据啊，这是一个时间制传给继承器的啊。好，下面这个呢？继承器传继承器，对吧？他们都是可以相互传送的 啊，哎，这里加一个 d 是什么意思啊？这是一个三十二位数据啊，所有三十二位的数据前面都要加一个 d。 好，这里还有个 m o v k 零 k 一两百三十一啊，这是呢？实践之术，传给位组合 k 一两百三十一啊，那这什么意思啊？这相当于把我们这四个位复位掉。好，那么接下来 m o v h 零 f k 一 y 零是什么意思？
1466东莞工控人
02:12查看AI文稿AI文稿不要走开，干货讲解传送指令你会使用吗？不会使用的话呢，今天呢详细给大家讲解一下啊，相信你两分钟之内一定可以学会啊。嗯，咱传个什么呢东西呢啊？咱用传送呢把这个啊歪十一啊，让他得电。歪十一是谁呢？是控制我们交流接触器的哈， 那怎么传的呢？我们可以来一个，就是那个内部的继电器啊，比如说我们来个 m 零啊， 稍等一下啊，好， m 零 m 零这种传送纸呢叫是木物哈，咱们就传一个数字木物。然后呢我们传一个怎么样？传个一 k 一啊，然后 k 啊一微幺幺啊，咱先把它写上，写完了再给大家说，什么意思啊啊？再来个 m 一啊还是木 啊 mov 啊 k 零 key 幺幺啊。好，咱们编译转换一下啊，咱们给他下进去啊下进去啊，现在看不懂没关系啊， 然后马上就给大家看啊，来实验啊，好，咱们监控一下啊，还有三室监控 咱们呢在这位置呢，咱们更改一下当前值。好注意我们把 m 零给他按上，哎，按上以后呢，看把这个一传到十一里面去了，十一有了节奏器吸了对不对？好，咱们现在把幺幺啊， 来把腰腰改一下啊，来注意看我这面啊，我把腰腰按上，哎，断了是不是啊，咱们再给它 off 掉。那接下来给大家讲解一下他是怎么传的这个数啊，所以 m 零如果倒腾的情况下呢， 木把 k 一啊二进制里边这个数字的一呢哈一就是通的意思，然后传到 y 十一里去哈，传一个位哈，这一是一个位啊，传到十一，然后如果是这个 m 一折垫的情况呢，就把这个零呢就给他传进去 啊，这样的话就完成了这么一个传竖啊，木竖是属于比较方便的一个指定哈，如果你学会了呢啊，双击关注下周秒咱们可以教大家传四个位置试一下啊，感谢支持！
01:05查看AI文稿AI文稿在 p 二 c 编程时，我们经常会需要给某些寄存器复职，需要使用到传送指令，或者在预算的过程中用到 p 二 c 里面的加减乘除等预算指令。 像传送指令和预算指令呢，都有连续执行或者是脉冲执行两种模式，这两种模式使用的时候有什么区别呢？ 我们下面来看一下这个程序。上面的程序传送指令和加法指令都是使用的脉冲执行， 下面的传送指令和加法指令都是使用连续执行。当我们 x 零和 x 一同时接通时，低零和低一的数据 会有什么变化呢？如果 x 零断开以后， x 一每隔一秒钟进行接通断开这样的一个操作，低零和第一的数据又会有什么样的一个变化呢？
278龙丰优屹教育PLC培训
41:36

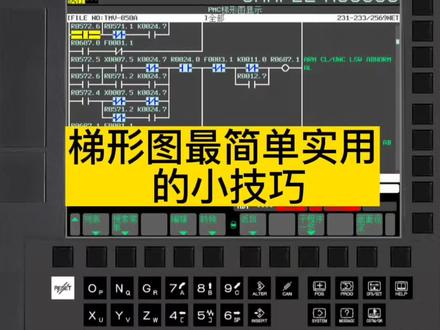

04:07查看AI文稿AI文稿今天给大家讲一点那个关于听音图编程最简单实用的小技巧，怎么说呢，最简单也是最实用的， 就是对希望对那些初学者能有有所帮助吧，就是能够更更加快速的去理解这些基本应用。我们看一下这里啊，这是我们一款那个 放那个模拟器里面的听意图，比如我们看这里，这里有个二五百点零， 这个二五百点零他一个长臂点，然后一个长开点，他两个触点同时输出到二五百点零的线圈，你只要看到这种状态啊，就是代表这个二五百点零他就一直为一，只要我这个清楚正常运行，只要他在运行状态，就是说你机器一开，他就输出为一， 那么呢他在后面就有好多地方就可以直接吊用这个二五百点零零的触点，长臂点啊，敞开点的触点，那么这后面还有一个，你看这里啊，这其实还有一个 二四七九点零，这个也是一样的啊，四七九点零，四七九点，他也是跟那个五百点零是一回事，你看他的控制方式，一个长开点，一个长臂点，他同时呢他自己的 触点来控制他的线圈，就是我在这个一通电的瞬间，这个长臂点 他是导通的，导通了以后呢，这个常开点，这个线圈就就导通了。线圈导通以后，他的常开点会起到自锁作用，所以呢，你不管是常闭点还是常开点，他都一直去用，常开点是我这线圈有电的时候，这个常开点会闭合， 这个线圈没有，没有导通的时候长开点，长臂点闭合，线圈导通的时候呢，长开点闭合 就是这个意思啊，那么所以这里还有一个用法，你看这里，这里一个二四七九点一，他用他自己的长臂点来控制他的线圈，这个时候就很有意思的一个现象，就是 这个四七九点一，因为他是长臂点，所以他就会当这个线圈没有导通的时候，他的长臂点就会导通，导通他自己的线圈， 线圈导通的时候啊，他会造成长臂点断开，所以他一一直在这里闪烁，处于闪烁状态，他的频率是多少呢？频率就是我们能提应图的扫描周期，扫描周期一般情况下是十几二十毫秒左右吧，就是每隔十几秒毫 秒或者是二十毫秒，他都会变化一次状态。这个时候呢，我们有有的地方需要用扫描信号的时候，就可以直接调用这个信号，当然这个地址不是固定的啊，你可以任意按地址，只要跟其他地方不重复的都可以这么用。 我们再看一下，比如说这个二五百点零啊，二五零零点零 一搜哦，二五零零点零点这个搜索， 你看这后面有很多地方都用到这个二五百点零。举个最简单的，比如说这里啊，这里是一个一码器，就是二进制和比例码相互移码的功能指令。我们看这里这长臂点，因为二五百点零他 一直为一，所以他的长臂点是一直处在断开状态，那么他的长开点一直处在闭合状态，这里长臂点也处在断开状态，这像类似的用法非常多啊，我们直接可以在这里搜索啊， 就是后面他为什么开头程序的开头写一个这样的地址呢？当然这个二五百点零，你可以把它换成，比如说一百点零或者三百点零，呃，或者是一百零一点零，一百零一点一任意地址都可以，只要跟其他的地址不重复，不冲突就行， 这是最基本的，最简单的，也是法兰克系统编程当中啊用的非常多的地址，今天的分享就到这里啊，谢谢大家。
06:47查看AI文稿AI文稿大家好，这节课就主要为大家讲解一下基础指令里面的步径梯形图指令， 然后我们打开步进梯形图的一个例子，给大家讲解一下步进 指令里面的信用， s 代表 s， 开头代表我们打 打开这个例子，跟人家跟大家解释一下这条例例子是一个两个循环的一个过程，两个 s 幺零， s 幺幺的一个循环的过程， 启动键，停止键，这些就不用解释了，当 s 零零这条指令的时候，按下的时候 m 零制锁， s 一按上的时候 m 零断开，当他自动断开的时候，那复位所有的步径指令 s 零零到 s 幺五。需要注意的问题是 s t l st 幺指令是一个自自卫的指令声，这个检测到上升原就自卫。 s 幺零 stu 表示就是进入步进，进入这一步的意思，进入 s 幺零这一步，然后输出歪零歪二。大家注意的是， 在 s t l 这个步径指令里面，他可以允许双线圈输出的， 这里也有个歪二，上面有个歪二，但是在别的地方就不可以了，在别的地方是不能有胸线圈输出的。然后呢？而此不禁指令有个特点，他就是 跳转，符合条件，跳转到另外一步的时候，上一步他自动复位，他就不用自己去复位， 这就是他的一个好处。在编程一些复杂的逻辑关系的时候，需要用到这个指令。先讲解一下这个这个指令，当这个启动 按钮按下的时候，这个自锁按停止按钮的时候，这个断开，当断开的时候复位所有的部件指令， 这就是一个自动的一个过流程差不多的检测的上升源至外 幺零，进入步进 s 幺零，输出歪零歪二，延时三秒，就算红绿灯，那个程序差不多的，等一下会 讲解到延时 t 零就三秒，时间到跳转到 s 幺幺，进入 s 幺幺，输出 歪一歪二，延时三秒，然后时间到再回到 s 幺零，那他就形成一个循环，不断的循环就等于是歪零歪二这两个灯亮三秒， 歪一歪二这两个灯又亮三秒，不断的循环，步进结束，加要加上这条步进结束的时候，这就是这就是步进指令的一个一个特点。 还有那个我们先把程序卡进去，然后监控看一下， 程序已经下载 去了，那我们监控看一下，是不是和我所说的现象一样，这个图我们可以放在把这个 梯形图缩小一点，我们可以放在左边让他看得到，这样子的话他看得到这边。好，我们先按一下，也是零， 歪零，歪一，歪零歪二，歪一歪二，还是这样子的，所以说他在这个部件里面是可以重复的，重复的， 这不断的循环，这两个不断的循环，这就是步径指令的一个特点，大家要记住两点，第一点在步径里面可以输出双线圈， 进入步进，还有结束步进，这是必须有的。还有一个就是复位，你在什么时间复位？在编程的时候是很有必要的，比如说 这是一个自动循环的程序，在循环过程中，突然间我按下停止按钮，所以他就会把整个过程都复位掉，就是一个循环的过程，你也可以加多很多步，在那个 软原件的一览表里面就会有这些使用的一些范围，大家自己要去看一下，这些范围 在编程之前肯定了解好清楚，是哪段范围，是怎么用，肯定是要了解清楚的。这节课讲到这里，谢谢大家。
90洛迦智能
00:17查看AI文稿AI文稿说说几个 p l c t 型图常用指令，外部输入输出 x y 辅助继电器 m 智卫复位 s c t r s t 定时器 t 技术器 c 寄存器 d 你还知道 t 型图编程的基本规则吗？
458犀灵PLC工业机器人
08:37查看AI文稿AI文稿大家好啊，今天给大家讲解一下这个法兰克清楚编辑软件的基本使用方式啊， 这个看一下，这，这就是我们打开听音图的界面，呃，这个如果我们用新的重新打开一个听音图，给大家演示一下啊，比如说我打开听音图编辑软件， 打开低音度编辑软件呢？他正常情况下他是一个空白的，什么都没有。这个时候我导入一个机床里面备份出来的清新图文件啊，比如说我导入这个，这个是清新图机床里面备份出来的，导入 直接拖进来，然后点确定，点确定的时候，这个这个这个时候他会自动识别出来你这个系统是法兰克 mf 五包的。然后呢这里点，这里输入一个名字啊，随便输，比如说我输个三三三，然后这个浏览的意思是你要， 你要放在什么位置，我们这里选桌面就不要不要理他了，就放在桌面就好了。然后点确定，这个时候呢他已经他是反面，一开始 反面意思什么意思？就是你从轻音图里面导出来的变现出来的文件是纯度卡格式，从这样格式我需要把它编译成那个轻音图可以编辑的轻音图文件，这就是反面，反面完成以后，它自动自动就导入到轻音图里面了，这个时候就是我们看到的这个文件啊， 这个时候我需要打开的话，需要编辑的话直接点这个听音图，或者是点击任意一个指程序，或者是上面的组程序都可以。 我点击这个贴图，这个时候你会看到这个贴图文件，贴图文件呢？这个上面这些指令栏啊，这些工工具栏， 这些指令啊，这些指令都是灰色的，就是你没办法使用的，这个时候呢，拼音图是处在是查看模式，就是你只能看，只能看呢，我需要编辑的话，我在这个界面啊，任意地方双击， 双击以后，这个地方这些指令啊，都都被点亮，被点亮这个时候他就出在编辑模式，这时候你就可以插入任意的这个这个基本指令啊，比如说我插一下这个长开点，再插一个长臂点，插完以后呢，我在这里输入一个，比如 x 八点四，再输一个 x 三点三，你需要什么你就输什么就好了，输入完了以后呢，他就是他就这个状态。如果你要输入银行 的话，比如说我点任意位置，点右键点插入点插入银行，这时候我就可以输入这些指令啊，输入这些指令，然后比如我输入的线圈，或者再输个触点，然后输入， 这个时候我可以输入一些地址啊，地址 x 一点三，嗯， 输个歪二点一，输出歪二点二，这是举个例子哈，这个输个歪二点三吧，这是多少二点四， 这是举个例子啊，比如我再插入银行，插入银行，然后输个 开数点歪二点二，然后再输入一个向上的箭头，这一行就完成了，完成了。如果这是这都是基本指令啊，如果我们输入一个功能指令，我给大家演示一下，点右键插入，插入银行， 如果随便输入一个触点啊，这是这个触点呢，是必须有的，因为是这是功能指定的死人信号，比如输入 f 七点零， 功能指定在这里啊， fnc， 然后你点它放到这里，如果你输入你需要几号功能指定直接输入号码就好了。比如说我输了，我需要电子器，我就输个三号，这就是电子器，然后这个是电子器号，我输个二 十二，随便输个号码，但是这个号不能和别的号重有重复。如果天图里面其他地方用到电视器的话，这个号码不能重复啊，这个地方需要输入一个输出，输出就是说，比如说我输入一个地址，二八十六点六 这个地址，就是说这个三号电视器，当 f 七点零有信号，说三号电视器达到三号电视器设置的时间以后呢，这个二八十六点六就有输出了， 这就是功能指令的输入方式。输入完成以后呢，我们大家点这个编译啊，工具里面一个编译点，编译点执行。 编译是什么意思？编译就是检查这个听音图，你编辑的听音图有没有格式形成的错误，如果没有错误呢，他就显示错误数零，报警数零，这是编译完， 如果是格式上有错误的，他就是并不完成，那就没办法导导成那个成都卡格式的文件，你也没办法存入到，传入到系统，你即使通过其他房子传到系统呢？这个，呃，他照样不能工作，因为系统内部他还会检测到你这个有报警。 编辑完成以后点关闭，然后点导出，点文件，然后导出，导出从存入卡格式点下一步浏览，我们就先放到面，放到桌面啊，桌面我们再输入一个三三三， 刚才这个三十三是轻度格式，这个是存入卡格式啊，保存完成，这个时候就导致完成了，我们把这个关掉，关掉你会在桌面上看到两个文件，这个三十 一般是清除格式，这个是纯度嘎格式，至于说纯度嘎格式，怎样把它倒到系统里面呢？看这个地方， 这里有份说明书啊，这个系统的备份与非故这个说明书，这个说明书呢讲的非常详细啊，看这个地方，这个地方是就是从从系统里面把拼图导出来，就备份到图书卡里面或者优盘里面， 这个操作方法也会非常简单，他讲的很详细很详细，如果哪位朋友需要这个文件的话，你给我发信息，我可以发给你啊，免费发给你。第一步是按系统按钮，进入参数界面， 按或者按钮找到 pm c 维护，然后再找到 l， 找到 l 呢，你会看到这个界面，然后 这个你如果是存个款，你就选存个款，如果是优盘你就选优盘，这里选写写就是 从 pmc 写到你的存款文件名，他会自动生成，你可以自己写，随便写个名字也可以，这个时候他就会 完成，以后你点操作，然后点执行，他这个程序就备份出来了，这是备份啊，然后呢你要恢复，比如说我们的系统里面编译的，你要恢复到系统里面，传到系统里面，就在这个地方，还是刚才这个界面存入卡，这里点读取， 第一行选程度卡，第二行选读取，读取就是存读卡到 pmc， 然后呢下面这一行，这一行呢，你要要多了一步，比备份的时候多了一步，就是你要点这个操作，然后下面一个列表， 点这个列表列表了以后呢，你会看到这个界面就是你存储卡里面的程序，你选中你刚才的程序，比如说我们的是刚才导出的三十三，你选中这个三十三，然后点执行就可以了，他就能找把那个存储卡里面的程序啊，他执行的实际上这一波 存用卡到 pmc 就是你看到的编程界面完成以后，他备份恢复情商。还有一步就是要这个地方从 pmc 写到系统内存，写到系统的散存，就是说你断电以后呢， 他一直会保存，如果你这一步不执行的话，他当年不保存就是从这个地方第一行选这个系统内存，然后这里选写，这里选生育程序，点操作执行就可以了。这个时候，呃，我们的拼音图 恢复到系统里面，就是导入到系统里面就完成了基本操作方法就是这样子的话，大家可以去有空的话可以去测试一下这个，有需要这份文件的话可以给我发信息啊，我免费送给你们，谢谢大家。
06:52查看AI文稿AI文稿搞机场的朋友大家好啊，今天开始要给大家上点硬菜，想学法兰克 t 音图编程的朋友，搬好你的小板凳，拿好笔记本，我们现在开始，今天给大家讲一下这个法兰克 t 音图编辑软件的安装啊。我们首先打开这个安装包， 这个安装包分为两部分啊，第一个是安装程序，再一个就是汉化包，我们先打开这个安装程序，然后点启动安装程序，这个点确定是 点启动安装， 因为我这个电脑里面他本来就装的有其他版本的，旧版本的软件，他会提示你， 你先卸载，他说有旧版本的软件，提示你必须把它卸载。我们点确定 他现在正在卸载这个旧版本的软件啊，点确定这个时候旧版本的软件已经卸载完成了，点完成他这时候他会自动启动这个新版本的安装。 这里有两个选项，英文版和日文版，我们随便选一个，就一般选英文版啊，因为日文我们也看不懂。点下一步， 点下一步，再点 这里，你会看到这个是用户名啊，这用户名可以随便写，然后这个公司名字也可以随便写，这是序列号。这个序列号呢是我这个电脑是因为我装过这个软件装过几次的，所以他这个用户名啊和这个公司名称和序列号啊，这都是 他，他会自动检测的到。如果你装的时候没有这个这几个栏，他肯定是第一次装的，这几个栏都空的，这也可以随便写，任意写字母数字都可以，然后这个序列号必须是正确的。序列号在哪找的？ 我们打开这个文件夹，打开刚才这个安装包文件夹在这个地方，哎，不是这里，在这个地方， 这里有一个序列号，打开它，然后呢选中这里需要注意不要选中空格了，不要多余的空格。点复制，选中以后点复制，然后把它 粘贴到这里来，这是序列号，然后点下一步，点四，然后点下一步，下一步，下一步，这时候他自动安装完成了， 完成点完成，这个时候我们的软件到到 位置已经安装完了哈，你现在打开，你说在开车单里打开， 打开它， 你会你会看到这个软件，他现在这个版本，我们查看一下版本哈，这个就是九点四版本的。然后呢比如说我们打开一个听音图软件，打开一个听音图文件， 我这是随便打开一个，就是之前维修的。比如说打开这个， 这个时候我们可以对这个听音图进行编辑啊，或者是查看啊，所有的功能都有的，但是呢 他现在是英文版的，你看这些包括这个这些目录和这个工具栏全都是英文版的，如果你对这个足够熟悉，或者是你的英文水平还可以的话，你就这样用就行了。但是你需要中文版呢，我们可以把它汉化， 我们先把它关掉啊，汉化就是把这个汉化包里面的文件，这有两三个文，两个文件，把这两个文件夹右键复制，点这个复制啊， 然后找到我们的安装目录。安装目录在哪找呢？这个地方点这个， 找到他点右键，然后点更多，然后点这里打开文件位置， 他会在这个文件这这里还不是真正的安装目录啊，这里是开始菜单的目录，然后我们再点右键点属性， 然后这里有一个打开文件所在位置，点他，这就是我们法兰克编辑软件的安装目录跟目录，你在这里点右键点连接， 然后他这里会有一个提示啊，提示是否替换他有同同文件同名的文件，那你把他替换掉就好了。 点确定，然后点继续注意这个地方，选中，选中就是所有同同名的全部替换，点继续，这时候就完成了，完成了我们把它关掉， 我们现在再打开这个听音乐文件， 这个时候你会看到我们这个工具栏啊，都已经变成中文了，如果我们打开一个清晰度文件，打开这个， 他这里那个目录啊也都是已经变成中文了，我们现在就是用起来呢，肯定是比英文版要更更方便一些， 这可以就可以进行编辑或者查看的所有的功能。今天的分享就到这里啊，谢谢大家。呃，如果 哪位小伙伴需要这个软件安装包啊，可以给我发私信或者给我留言，当然这个软件不是免费的啊，谢谢大家。

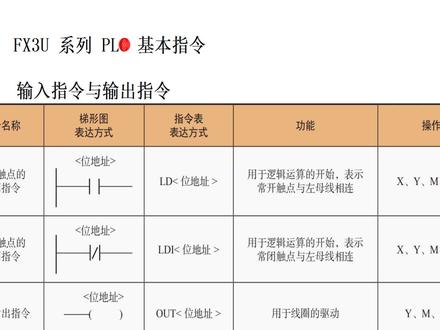

14:14查看AI文稿AI文稿大家好，咱们这个是三菱 fx 三 u 系列的一些 prc 的基本指令。 咱们前几节课呢，我从一些简单的 plc 应用案例入手啊，讲到了一些这个基本指令的一些应用，用到了一些基本指令啊。但是呢，有好多粉丝还是不太明白这个指令是怎么回事，到底是怎么使用的？ 咱们新手电工 psc 入门，我今天就讲一下这个基本指令。 咱们虽然呢都是说这是三菱的 psc， 其实呢，这个西梅子，松下或者欧姆龙，或者其其他一些国产的 psc， 他们的基本指令都是这个相通的。呃，差不多， 基本都通用。就是说咱把这一块学明白，学会之后，其他的品牌也会也会理解，也会使用。 首先说咱看这一个，这个什么指令啊？这个指令是一个常开触点指令，他是一个常开触点。为什么叫是未地址， 目的是什么意思？他只有两个状态，要么是一，要么是零。一什么意思啊？一是开的意思， 开关相对于开零，什么意思啊？零是关的意思，就是断电。可以这么理解吧，零是通电，零是断电，一是通电这样的一个状态。 然后这是一个什么意思啊？这是一个长臂，出头是一个长臂。 就说当 prc 一通电的时候，假如说这个地方是一个这个型号，这个符号长臂触点，这个 prc， 这一块指定是接通的一个状态。 这个指令。呃，在这个 prc 编程软件里边，进到这样的一个指令的时候，他就是一个输出的一个状态，或者是线圈了，或者是其他的一些输出的一个状态啊。这后面不是有这个操作原件吗？ ld 就是说是一个未定制的一个常开 ld 二是一个常开的 c， 就是这个长 b。 out 一个输出。这一块是一个指令表达方式吗？如果说嗯，咱能把这一块背过之后，咱编程的时候输入的时候是很方便的。你直接打这个 ld x 零，他直接会出来一个这样的一个状态，一个 x 零。 如果说你在那个编程界面输入 ld i l 一，不是 l 一，这个 x 一， 他这个地方就会出来一个这个长臂的一个型号，然后出来一个 x 一，变成起来是比较容易比较方便的。 out 一样 out 是一个输出吗？你打 out， 他直接会输出一个这样类似的一个线圈，你可以是歪零，你就打 ouout 歪零，他直接输出一个这样一个编程的一个状态。主要是一个编程编程起来比较方便，是一个指令表达表达方式。 他这个操作软件什么意思啊？就是说当咱们这一个常开的时候，他可以代表什么呀？代表 x 零或者 x 零 所有的输出吧，所有的输入到 x 七或者 x 几，到到到最后他扩展的破扩展的模块也多吗？这个外也是一样的道理，他可以表示的状态就是说 x y 输入输出，然后内部的一个继电器，还有一个状态，继电器，还有一个是。这是一个 t 吗？ 前几节课讲过。气是什么呀？时间继电器，这是一个计数器。这个同样说这个常闭的一个触点，常闭的触点他也可以代表这个操作原件。 只能操作这么多，他既然这个编程手册里边他提示这个操作原件的话，他只能代表这些东西，他不可能去代表一些其他的一些东西。这个线圈也是一样的，线圈也是一样的， 这个线圈是不是少为了一个输出啊，输出吗？当然了，他输出的话，这个输入这一块，他是不是不可能会有这个样的一个状态。 然后接着看下一张，这是什么意思啊？这是一个串 连的一个意思，就是说常开触点串联指令，常开触点串联指令 是两个常开的串在一块，就是说当他两个假如啊 x 零 x 一输出是一个万零， 这个时候 x 一 x 零 x 一同时有信号的时候，是这个串联吗？呃，咱们这个电工基础里边应该都知道一些串并联的一个状态吗？ 他在的时候这个外铃才会有输出，他两个都会有个状态，都有信号的时候，都为一的时候，都是都有信号的 时候，他这个地方他两个信号能流才会过来。然后呢，指令表达是是 aad， 直接在那个键盘上输入 aad， 他可以出来这种状态， 操作原件也是这么些操作原件，然后这个这个状态什么意思啊？就是说一个常开，一个常闭，他两个串联在一块了，串联在一起， 他这个表达是是 a a i， 有没有发现，发现了这个 i 代表的什么意思啊？是不是一个曲反的意思， 都说是一个长臂的一个意思， 他这一块很好理解。也就是说 当这两个指令串在一起的时候，要想后面有状态输出的话，他是不是有一个是为一，有一个是为零，这个时候 他才会倒通这个地方有，这个地方有输出，这样的一个状态，真的一个意思。就说咱们这个 程序里边编程的时候，咱可以两个 啊，两个这个常开穿在一起，也可以是两个， 一个长开，一个长臂穿在一起都是可以的。如果你心情好的话，你可以两个长臂穿在 一起，他也是可以的。这样的一个状态吗？就说在编程的时候，这种形式的里边，咱们是经常会遇见的，也可以编程的时候也可以常经常遇见，经常遇到。 然后呢，还有这种情况，就是说咱们常开的一个触点，现在是一个并联的指令，刚才是不是串联了，现在讲的并联，他是可以这样的一个状态，就说 x 零或 x 一，他两个有信号的时候，这个 y 零会有输出，他两个 只要有一个信号有满足的时候，他这个地方都会都会有输出。呃，咱们这个病联这一块 也就是个这样的一个状态，这样的一个意思吗？他这个指令表达是是欧二，也是用于这些操作原件。 这样是一个什么意思啊？这一块是一个常常开吗？定了一个长臂，一个输出。所以说咱们在程序里边，为了满足咱们这个公益要求，或者现场的一些动作， 咱都可以来常开常避，你穿也好，变也好，那根据这个工艺要求，去达到咱们现场的一个满足条件，满足其他一个输出来执行这个指令， 他都可以的。这样状态都是可以的。 这种模样的，这个也是可以的。 这两个和他两个是有区别的。这两个这两个是有区别的。他两个是有区别的。就是说他两个 里边任意一个满足条件之后，或者他两边任意一个满足条件之后，他这个是不是会才有结果，是这样的一个状态。就是说举个例子啊， x 零 x 一， x 二 x 三，这是外领，假如说要想外领有信号，唯一的话，他两个 只要说他两个利益友谊，他两个利益友谊，他都可以，这个外领都可以有信号。咱们简单捋一捋啊，这个有个咱们学过吗？有个表叫这一只表吗？ 这个是 x 零 x 一 x 二 x 三， y 零 x x 零为一，这他闭合， x x 一也为一，他两个为零，这时候状态他是不是为一啊？就说他两个 就一个闭合，他都会有闭合一个状态。但是我简单讲一讲这个针织表， 有的时候呢，咱可以根据这个针织表，咱能把这个程序呢，可以编出来，他这个状态和下面这个状态是不太一样的啊， 咱们这个状态是 x 零 x 一， x 二 x 三， 他要想歪零唯一有输出的话， 他是不是他唯一，他唯一都行，或者他唯一他唯一都行， 他两个接通，他两个接通这样的一个状态。他这个地方什么意思？他接通也可以这么走，哪能能到这个地方， 这个地方也可以这样到这个地方。 就说 要想这个外联有信号，他两个挑一个，他两个挑一个外联有信号。这个是什么意思啊？ 他两个就规定好了，必须他两个有信号，或者是他两个有信号，可以看出来吗？一个是这么竖着挑，竖着挑，一个是这么横着挑， 这样的一个状态。就说咱们这个编程里边呢，也可以就是说这样这样的形式来编成 prc， 里边他不会给你报错，他不会给你报错，他可以编辑的过去这个指令表吗？ a a b o 二 这样我打开咱们这个编程软件，咱们这个按这个指令表达式，咱们输入几段指令，这个材料的编程软件 新建工程，简单的一个工程。 f 三幺确定 咱们常用的吗？就是说 ld x 零是不是一个常开的 x 零 l d i x 一是不是一个长臂这个状态，然后呢 out 歪零。 这样是不是编程编程起来比较简单，比较方便。所以说咱们这一个指令指令的表达方式这一块也该好好学一学，好好记一记。其实咱们常用的呢，也就是这这 ld ld i 常开常闭吗？ out 咱把这三个啊，前三个可是必须备过，前三个必须备过，然后用起来比较方便，比较简单。这后边的你可以不备过，但是你用的时候呢， 你可以都打 ld 吗？ ldx 二，然后 ldx 三，他会兜出来的，也不用说非给这样的，是的，你 aad 什么的，这样是吧，他其实都是类似的。所以说咱们前三个必须背过吗？ 好的，谢谢大家。
