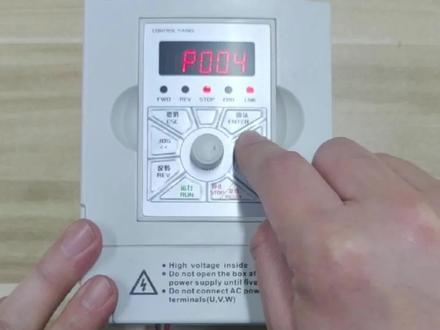

大家好，今天我们主要来介绍一下贝士德 f c 三零零系列变频器对接不同控制系统的几种常用的接线方式。 变频器的基础功能就是启动和停止电机，还有就是给电机调速，那么我们今天就围绕着启停信号和调速信号这两个基础控制信号来介绍， 对于需要报警输出和其他辅助功能，我们将在后续视频中给大家体现。我们先来说第一种方式， 启停信号来源为外部端口控制，调速信号来源为面板电位器控制。 还是以负载四百赫兹高速电机为例，先来调取电机的常规参数，按取消键将参数调整为 p 零八七， 按确认键将参数修改为一百零一。按确认键常规参数调取完毕以后，我们需要将变频器频率指令来源，也就是调松信号调整为面板定位器， 先按取消键将参数号调整为 p 零六四，然后按确认键将参数修改为零，然后按确认键，按取消键退出。 参数。调试完毕以后，我们再来看一下接线，如图所示，我们在变频器 c o m 和 x e 之间加了一个启动开关，开关闭合则电机被启动，开关断开则电机被停止。 需要注意的是，线路不需要串接电源，也不需要有电信号接入，只提供一个单纯的通断信号就可以了。 当然这个开关可以是系统给出的一个开关量信号，也可以是我们常用的按钮开关或者脚踏开关，再或者各类可提供持续性开关量的传感器、延时继电器等等。这里说的持续性开关量就 就是所提供的通断信号必须是持续性的，不是瞬间的，这样我们就可以通过变频器的面板电位器来提来提供频率的设定， 然后通过外部开关直接启动电机就可以了，电机运行过程中电位器调速也是有效的。 对于另外的几种接线方式，我们在下一节视频中给大家讲解，谢谢大家。

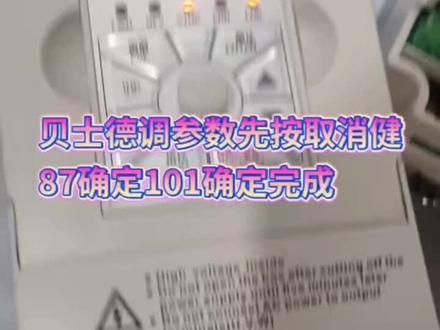

贝式的变频器调节参数，首先按 esc， 然后把这个 p 零零改成 p 八十七啊这个个位，然后按那个， 然后调一下这个八十七，按 ent 确认，然后改成一，然后改成幺零幺 啊，按确认一键，然后就可以了。接线是 com 接金币那个板卡上的，然后叉二叉三，叉四是接低中高， 左边的是输入键啊，右边的是 uvw 是输出的，输出那个主轴的，然后 pe 是接地线，这个可以不接。

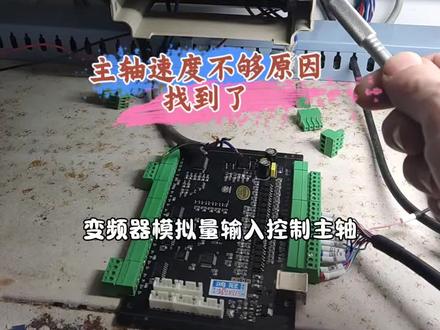

变频器模拟量输入控制主轴速度上不来，设置没问题。零到十伏模拟量输入，这个控制卡 avi 接口就是模拟量输出零到十伏的一个信号， 但是将他们两个连在一起，电压就变成了五伏了，降到了一半。最后的原因是这颗电阻导致的，这是一个限流电阻，之前是二十四 k 的， 我给他换成了一百欧姆的，没有压降了。现在四周不均，电机测试正常，主轴测试正常，开始接线。

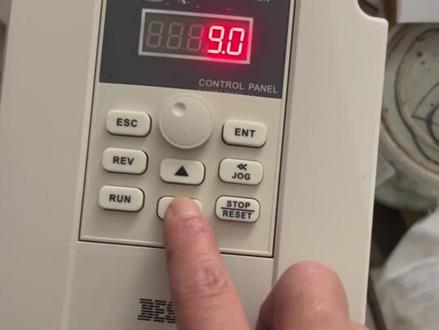

专业的事交给专业的人， 那结果一定很糟糕。 别怕花钱花钱不专业的人一定 别怕花钱花钱给专业的人，一定把事情做好 专业的事交给专业的人， 那结果一定很糟糕。别怕花钱花钱不专业的人一定 别怕花钱花钱给专业的人，一定把事情做好。 专业的事交给专业的人， 那结果一定很糟糕。别怕花钱花钱不专业的人一定 别怕花钱花钱给专业的人，一定把事情做好， 专业的事交给专业的人。

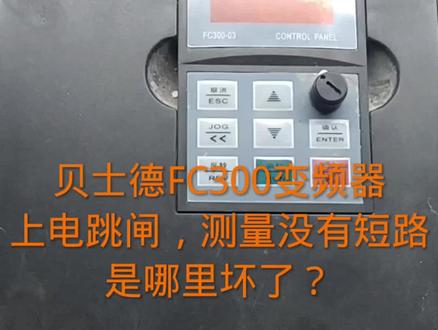

好，今天修一个贝士德的变频器，这功率是五点五千瓦的，这个外部没有直流负端，所以没办法量 ig 变频网是好坏，所以先拆开之后再量一下，再上电， 拆后经过测量， i g p t 没有短路，这用的是单个的 i g p t 管六个灯，没有短路，准确确认。好的，下面我们通电试一下，看看能不能正常显示。 通电后灯泡闪亮，呃，听见继电器的吸的声音，这个显示正常，应该是没有问题，点动一下， 点顿可以正常运行。 下面我们呃查一下说明书，看一下这个端子的含义，就是怎么短接启动， 打开公控技术平台公控资料啊。变频器，这个变频器品牌是贝士德搜索 best， 这个是 f c 三百系列说明书 查看一下，这个可以查看参数，经过查找，这 参数是用的是呃，面板调速端子 x， 一是调速的，下面就不再一一查看。我们 下面我们短接一下 bme 的段子，看看能不能正常启动。 短截 f w d 灯亮，说明可以正常运行。呃，经过刚才这个说明书的查看，这个是用了多段速。呃，卡模猴 s， 二是低速， 低速是一百赫兹，因为这个是高频电机。呃，额定频率四百赫兹， 这个一百五十赫兹， 这是高速二百五十赫兹 啊， pmg 没有问题。 呃，刚才在拿石灯，刚才测试了，也是没有问题的啊，经过咨询客户，好像他们说是跳闸，我们量量量一下，看有没有对立短路，因为是一一送电就跳闸，我们量一下看看。 呃，有没有对地短路，就是对这个变频机挂壳，因为我这个是用的是，用的是变压器隔离，隔离供电，所以他这个挂壳不会漏电， 我们先量一下，经过测量，这 p 证与这个外壳之间现在已经短路，但是这个变频器还不耽误运行，有可能是 i g b t 管的 有一个那个散热，散热器，那个散热片那个接工面可能对着外漂短路了，下面我们完全拆出来看一下， 经过检查这个是 igbt 管下边的一个垫片。呃， igbt 管在上面压着，看这有一个击穿的痕迹，这已经短路了，和这个背面的铝片短路了，下面只能想办法换一个。 现在通电，这挂科经过电笔测试，现在已经不在电啊，下面我们试一下，电机应该可以正常运转，因为这个 电机可以正常运转。嗯，现在修复完成。好，感谢大家观看，再见。

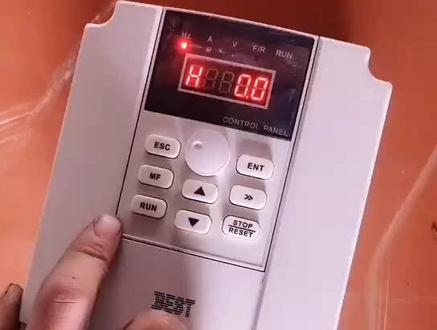

今天有客户投诉到我这来了，我一定要搞清楚咋回事 喂，理工，今天有客户反应，变频器烧了咱的变频器把人家的主轴也烧了。变频器烧了，把主轴也弄烧了？不可能啊，正常姐姐，参数调好是不可能烧坏的呀！我拿台阶的测试下，看一下会有什么情况。 现在拿的是一点五千瓦二百二十伏变频器，准备好电源线、株轴电机插头，又找了一根短接线，这里要注意的是 二百二十伏电源线接变频器输入 lin 变频器输出 uvw 接负载电机，千万别接烦了。变频器地线正常接地，千万别接到主轴电机的地线上去。 借好线后开始通电，准备调变频器参数，按取消键调到 p 零八七 确认，设置为一百零一， 再按确认。现在是变频器自动控制模式，按下取消键设置 为 p 零六四确认，三改为零确认，改为 p 零六五确认，一改为零确认。现在是改为手动控制参数通过电位器旋钮调到 h 四百。现在就可以按变频器的运行和停止键了。 现在按变频器的运行键开始测试，变频器直接保护报警， hoc 断电重启，看一下变频器还能不能正常工作了。现在拆掉短界线运行一下，变频器可以正常运行了。 再来重复测试一下，插上短剪线看变频器效果，变频器直接保护了。看来变频器只要正确，剪线参数调成和负载马达参数保持一致，想烧坏变频器或者主轴是不可能的。
