基恩士扫码枪hr-100设置说明书
接式扫码枪读取配置，打开 oto id 软件，选择连接方式，连接扫码枪， 打开监视器， 自动对焦， 自动调整参数， 调整完成后读取测试 读取 ok， 嘿嘿。
粉丝8752获赞16.4万
相关视频
01:10查看AI文稿AI文稿今天给大家讲一下如何设置扫码枪的通讯方式，二三二的设定以及仪态网的设定。打开咱们的扫码枪的软件， 连上扫码枪之后测试一下好了，把扫码枪的配置接收一下， 在最上侧找到 rs 二三二 c 这个位置，可以根据咱们的需求进行一个相关参数的设定，在这个位置可以找到以太网的一个相关的设定，可以根据自己的需求进行一个 ip 地址的设定，当咱们完成设定之后，看你所需的需求是用什么，然后进行一个设置传送 好了，咱们为了验证咱们的设定是否成功，咱们接着软件进行一个关闭，重新打开一下 好了，将咱们的参数进行一个设置接收，找到咱们的仪态网，这个时候就可以发现现在的 ip 地址就是咱们之前设定的。好了，咱们今天的讲解就到这里，关注我，下期带你学习更多的自动化知识，你听明白了吗？
471川辉自动化

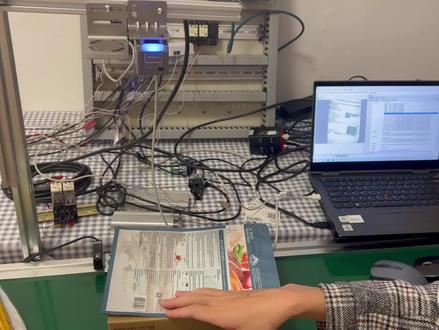

01:27查看AI文稿AI文稿今天给大家展示一下咱们的金氏 srx 一百的特点，咱们看一下如何让咱们的扫码枪一枪识别多码。咱们可以看一下这个位置有一个二维码，有一个条形码， 咱们让咱们的扫码箱同时扫出这两个码制的内容，咱们看一下啊，我清空一下，咱们看一下咱们二维码的内容，是咱们的一个微信 qq 的一个网址，咱们条形码的一个数据在后边跟随着，咱们可以看一下啊，咱们挪动完位置之后，他也是可以识别出咱们两个 条码的内容，随便变更方向。好了，咱们教一下大家如何去设置它啊， 打开咱们的设定软件，找到咱们的户文件，在左下角的位置设定好你所需要的识别的条码的 数量，那么你想让你的扫码枪一枪识别出四个条码，那么你设置为四个，将你设定完的信息之后，设置发设置传送在这里呢，咱们用到是两个，咱们可以测试一下，然后点击读取，然后有一个开始监视， 点击开始调整这个位置呢，我会对视频进行一个加速啊，咱们可以看一下咱们的扫码枪已经找到了两个数据的条码格式，分别对应的条码的种类以及他的大小尺寸，在左侧都会有一个显示。好了，关注我，带你学习更多自动化知识。
149川辉自动化
01:50查看AI文稿AI文稿咱们今天为大家讲解一下这个扫码枪的 io 线以及他的电源线怎么区分，怎么连接啊。首先咱们看到咱们这把多新线，找到这个棕色与蓝色，这个是扫码枪的枪体的供电啊，蓝色， 棕色，棕色是咱们扫把枪的二十四伏，也就是电源的正极，蓝色是咱们扫把枪的负极，也就是灵符。 好了，这样咱们的扫码将就正常上电了。 好了，下面像自动对焦完成，商店完成， 咱们把这个两个端子进行固定一下，接下来为大家演示一下如何通过 io 来控制扫码，将进行扫码。 首先咱们扫码枪是一个无急性的，你可以选择用 npn 的方式接线，也可以选择用 pnp 的方式接点。 我给大家演示一个以 npn 为视样的接线方式啊，也就是咱们的白色和蓝色相间的这根线，这是咱们的输入公共端，可以接在二十四伏，也可以接在零，咱们接在二十四伏上， 咱们这个时候可以把咱们的蓝色的线，这是咱们的输入一，也就是咱们控制扫码枪精扫码的一根 io 线，放在灵魂上， 咱们可以看到咱们上面箱已经被触发仿板了。好了，剩余 io 的接线方式以及 io 定义名称放在视频末，记得点赞加关注收藏哦，你听明白了吗？
497川辉自动化
01:15查看AI文稿AI文稿今天教大家如何使用金氏 s 二两千对超小的二维码进行识别，并且一键设定相关参数，咱们打开咱们的扫码箱的调试软件， 打开之后咱们点击开始监视，这时候会发现比较模糊，咱们先对扫码枪进行一个自动对焦 好了，这个时候图像就已经很清楚了，并且能成功识别到二维码。咱们呢对二维码进行一个开始调整，也就是咱们的一键设定的参数。 好了，我们的参数已经自动识别完成了，也自动设定完成了，这时候点击 ok， 将咱们的自动识别 别到的参数匹配好之后，点击设置传送好了，咱们已经完成了咱们的参数设定，这个时候咱们可以点击开始监视， 验证一下咱们的效果。好了，咱们的二维码已经完成了相关的设定，这个时候咱们正常关闭软件就可以了。好了，这一期的讲解就到这里，关注我带你学习更多的自动化知识，你听明白了吗？
455川辉自动化
00:31查看AI文稿AI文稿就这一个价值两三千，看着和普通的扫码枪没有什么区别，但实际上它是西安市的工业用途的扫码枪，防水、防摔、防油，工厂采购的时候大几千一个，下次遇到了千万不要错过了。这个是西安市 h r 杠叉一百，工业级的手持读码器，汽车厂扫发动机码，电子厂扫电路板码，物流站扫包裹码全靠它。 铲线一换，这东西就当废品扔墙角跟破纸枪、旧线缆扔到一起，你捡一个，抵得上你拉一车废铁。各位老板，下次去工厂物流园收货的时候，遇到这种扫码枪一定要留意了。
56工控小韩

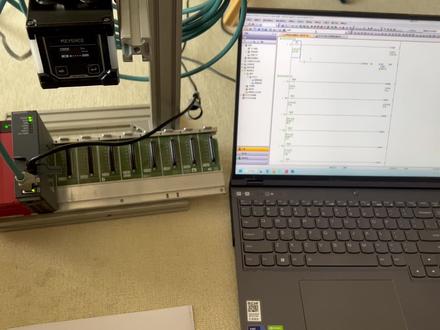

01:48查看AI文稿AI文稿大家好啊，各位老铁，今天给大家分享一下如何用咱们的新式的扫码枪，通过网线的形式，咱们看一下一根网线连接到咱们三零 q 系列的 plc 上，咱们呢用到的 实验品是咱们三零 q 系列的 plc， 咱们用的是 q 零六的 udv 啊，自带网口。咱们扫码枪用到的是金式的 sr 两千系列。 咱们呢看一眼程序，程序呢也比较简单，就写了这么几行，底下都是一个状态反馈啊，扫码的，这个呢只有一行程序，咱们开始进行扫码， 我们可以看一下啊，扫码枪的效果，现在已经在正常触发扫码了，咱们把咱们的二维码伸进去好了看，咱们扫码枪已经得到了一个数据的反馈，扫码也已经成功了，现在上面显示的是我一个微，咱们看一下我程序上状态和数据都已经得到了反馈，咱们可以看 看一眼咱们 plc 收到的数据，看和咱们扫码枪的数据是一致的，也是我的一个啊，这个呢是一个字符串的形式显示出来的，那么咱们再进行一次扫码，让他什么都扫不到的情况下，咱们看一下啊，扫码， 咱们扫码枪一直在触发，好了，咱们让他扫不到，咱们看一下啊，扫码枪爆错了，显示了一个 arrow 的一个字符字符串，咱们再看一下咱们 plc 也是一个 l 的信号， e 二二 o 二啊，咱们可以看一下咱们 p l c 的状态啊，点诊断，以胎网诊断，咱们看一下本地端口号五零零一。这个呢就是咱们的扫码枪啊，用的是三零的 m c 协议。 好了，咱们看一下啊，就只有这么一根网线，然后呢，这根电源线只是单纯的供电，咱们的扫码枪的信号触发、信号反馈以及的库文件的指定都是通过咱们的网络指令协议给出去的啊。关注我，带你学习更多自动化知识！
127川辉自动化
01:47查看AI文稿AI文稿今天给大家简单介绍一下基因式的扫把枪，我手里拿这款呢是基因式的 sr 两千。首先咱们可以看到这是他的显示区域，这是他的镜头以及他的灯光，这个位置是他的安装孔， 尾部呢这是他的网线接口，这是他的电源接口以及二三二接口，这个接口是方便咱们连接电脑调试软件使用的，咱们可以看一下他的整体外观。 接下来咱们给扫把枪进行一个上电，为大家演示一下他的特点， 连上电源线，插上数据线， 这时候可以发现咱们的扫码枪已经正常上电了。好了，咱们已经完成扫码枪的上电了，打开咱们的调试软件， 我们可以看到已经识别到 sr 两千这个扫码枪了。 sr 两千呢，他拥有超大视野，大顶身，远距离的特点，在这里呢我们可还能看到他的另外两个特点，我们点开始监视， 这时候软件会显示咱们的读取数据，咱们可以点击自动对焦功能， 他会对扫码枪进行一个一键调整，在这里我们可以看到读取的数据以及读取率，在这里我们可以看到他检测可移动物品的特点，还能显示他的移动速度， 我们将我们的二维码进行移动，可以显示他的移动速度，并且识别到二维码。 好，今天的讲解就到这里，下期继续为大家讲解详细的基本设定，你听明白了吗？
272川辉自动化

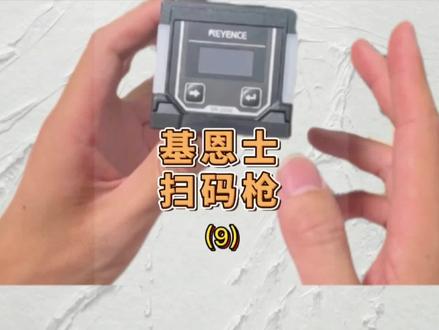

01:12查看AI文稿AI文稿今天为大家演示一下咱们机身式的扫码枪，用网线通过一字奈特 ip 的协议与咱们机身式的 prc 进行一个连接，咱们再通过触摸屏来控制扫码枪进行扫码，并且显示扫码枪的读渠道的数据内容。 咱们这个时候可以点击开始扫码，咱们可以看到扫码枪显示扫码中，并且扫码枪一直在发出红光进行扫码， 咱们松开开始扫码，之后触摸屏上显示扫码 n g， 并且是扫码枪的内容，显示是 iro， 就是说报错，那么咱们将咱们的 c x garde 放在扫码枪的可视范围内，点击开始扫码，扫码结束后， 咱们触摸屏显示一个扫码 ok 的一个指示灯，并且扫码的数据内容显示出来了，是六九零开头的一个序列号，咱们可以和咱们的电脑对比一下，这个时候咱们触摸屏上的数据 和电脑上的数据是完全一致的，并咱们可以看到显示器上显示的咱们的扫码枪是 s r 两千，通过一字奈特 ip 协议连接到了咱们的 kv 七五零零的 plc 上。 想学习如何通过触摸屏来控制扫码枪扫码，并且读取扫码枪的内容的，关注我，后续更精彩，你听明白了吗？
92川辉自动化
00:20查看AI文稿AI文稿第一次拿到扫描枪一定要看的视频，看了保证会使用哦！我们拿到扫描枪直接连接电脑就可以使用了，光标在哪里，哪里就有数据输入。除此之外，你还可以设置扫码枪的其他功能，例如自动回车、蜂鸣器、声音大小设置码，在扫描枪的说明书上都能找到。
02:01查看AI文稿AI文稿咱们今天为大家演示一下啊，扫码枪是如何去扫描这些不同种类的二维码，不同种类的一维码以及这些异形的二维码附着的物体。咱们接下来直接开始展示，首先咱们测试一下咱们的 c x 嘎的的序列号啊，能不能完整的识别出来。 好了，咱们已经读取到了咱们 c 克斯嘎的一个序列号啊，一个数据，这个呢是他的条码种类 upc， 这个你们见过吗？好了，咱们换下一个圆柱体的啊， 好了，这个序列号也是一个 upc 的一个条码种类啊，圆柱体也可以完全扫描出来。咱们接下来看一下这个顺丰的快递单号。 好了，这个在异形角度下也可以完整的扫出来啊，这个条码的种类是 gs 一杠一二八的种类 code 密码啊，那么我们把它立起来看一下可不可以完整的扫描出来，好了，立起来可以，那我们再给它倾斜一下好，倾斜角度也是完整的啊， 咱们看一下咱们的堕落器是不是可以完整的扫描出来，咱们看一下咱们这个比较小的一个 dt 码啊，咱们可以看一下，尺寸也相当的小，把这个 dt 码放在扫码箱的位置上。 好了，这个也是没有问题，咱们让他有一定的倾斜角度看可以扫描吗？这个也是没有问题的啊，咱看一下他其他的这个码制是什么样的。好的，这种条码也可以完整的读取出来，这个条码的格式是 itf 啊， 咱们再看一下咱们金士的这个说明书的一个序列号能不能完整的扫描出来。好了，这个也是一个 c o d e 的一个条形码啊， c o d e 格式的一个条 数据也可以完整的读取出来，咱们是多角度 来试试它的反光度好了，在不不同种的条件下都可以正常的扫描出来啊。关注我，下节课为大家讲解如何用按钮控制扫码枪进行扫码，你听明白了吗？
90川辉自动化

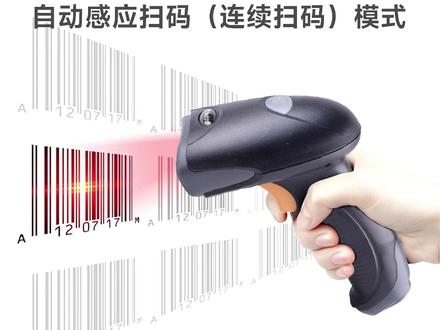

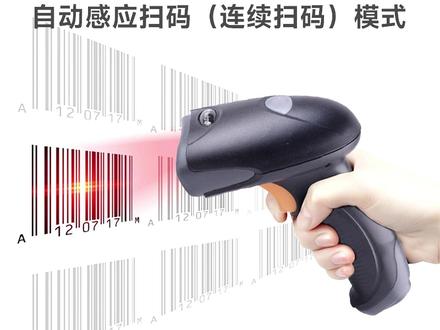

00:34查看AI文稿AI文稿新大陆扫码枪设置自动感应模式的方法来喽！这是正常情况下手动模式扫描，按顺序扫描自动感应扫码设置吗？ 设置成功后直接开始进行扫码了， 方便快捷释放双手。
01:08查看AI文稿AI文稿大家来看一下这个扫码枪有没有我的手速快啊？咱们继续上一个视频的话题啊，咱们看一下如何用按钮来控制咱们扫码枪进行扫码，咱们看一下扫码枪的扫码速度有没有我的手速快啊？ 大家可以看一下，每当我按一下按钮之后，我扫码枪就会扫一次，那么如果说我的按钮一直按下之后，那么我的扫码枪会一直进入一个扫码状态，大家可以猜一下啊，当他扫码完成之后，他是一个什么状态？咱们还用咱们的 c x 嘎的啊？ 好了，咱们扫码现在已经停止扫码了，并且刚才已经显示两个绿灯，咱们重新再来一次啊，还是一直按着咱们的按钮。 好了，可以了，咱们可以看一下扫码箱读取到就是咱们这个 c 克斯大的上的一个条码数据啊，六九零一二，尾号是九六零八，那么咱们可以测试一下这个扫码箱扫码的速度和咱们的 手速相比到底是谁快？好了，咱们可以看见啊，不管我按多快，这个扫码枪都可以快速的读取到咱们的 c s gar 的一个数据啊。关注我下一期课程带你学习如何用传感器来控制扫码枪进行扫码，你听明白了吗？
34川辉自动化
00:33查看AI文稿AI文稿今天我们来看一下扫码设备怎么连接和使用哈。扫码设备连接很简单快捷，我们这三款设备都属于 usb 接口的，即插即用， usb 接口直接插在收银台下方连接口就可以正常使用了。 这款手持式扫码枪可扫商品条码和支付码。第二款台式扫码呢，是放置于桌面使用，商品条码和支付码也可以扫描的。最后一款呢是我们的扫码平台，一般用于付款扫描支付码。

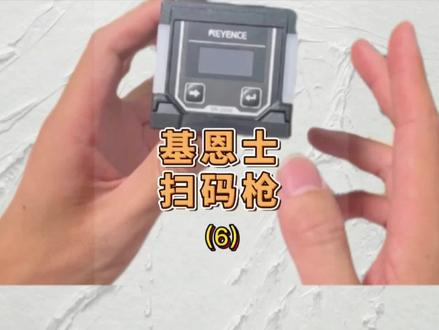

01:06查看AI文稿AI文稿今天的主角呢还是咱们的金氏扫码枪 sr 两千，今天多了一个，另外的一个主角是咱们手里的接近开关，金属的接近开关啊，咱们今天看一下如何用传感器来控制扫码枪进行扫码，咱们也是为了测试一下咱们传感器的速度和扫码枪的响应速度到底谁更快，咱们可以前期先试一下。 好了，我的速度有多快，扫码枪就会闪多快，证明他是在正常的扫码的。好了，咱们今天还是用咱们的 c x 嘎的啊，咱们可以看到咱们扫码枪一直在闪绿灯，上面显示是绿灯，这应该是 ok 的信号啊。 好了，咱们看一下咱们今天测试完的这个序列号是不是和前面一致的。好了，咱们今天再测试一个圆柱体的，看看是不是可以完成的扫描出来啊， 咱们对比一下。关注我下期教大家如何让扫码枪 ok 信号输出绿灯， ng 信号输出红灯，你听明白了吗？
