水平角观测半测回角值计算公式
到了一个新工地，你千万别拿起一台全载仪就用，一定要记得检查一下仪器的关键误差是否在允许的范围之内，不然测出的数据出了问题就麻烦了。这期我们先来学习如何检验校正水平角误差，也就是常说的二 c 误差。 好的，什么是二 c 误差呢？理论上，我们用仪器的正镜和倒镜去瞄准同一目标，两次测得的水平角读数应该正好相差一百八十度。 如果发现不满足这个条件，存在一个偏差，那么这个偏差值就叫做二 c 误差。现在我们来实际检验校正一下这台全站仪的水平角误差。 第一步，首先我们要找到一个合适的位置架设仪器，把全站仪经平，在距离全站仪至少五十米以上的位置架好棱镜，棱镜的高度大致以全站仪的这个高度齐平。然后第二步，你现在把全站仪用正镜照准棱镜中心。 好好，你先把全站仪水平角给它置零，好好看一下啊，现在水平角已经置零了。然后你现在再用倒镜照准棱镜中心， 转过 来好看一下水平角现在的读数是多少？一百八十度，零分两秒。那我们现在这台仪器的 rc 误差就是两秒 啊，那么二 c 值多少算合格呢？这个标准不是固定的啊，它主要取决于你手中仪器的精度。我们现在这台是国产两秒的全站仪，如果计算出的二 c 值小于八秒，通常说明仪器状态良好，可以继续使用。 如果大于八秒，就说明误差偏大，需要进行校正了。那么这个 r c 值如何进行校正呢？我们这台仪器带电子校正啊，你先摁一下 menu 菜单键，然后 f 四误差校准， 然后摁 f 二试准差。你先按照仪器的提示试准差。设置第一步，你先用仪器的正镜照准棱镜中心， 照准了吗？照准了， 然后先按一下测量好，然后再用仪器的倒镜再照准棱镜中心。 好，照准了之后告诉我一声。啊啊，好，你现在再点击一下测量，这个二 c 的 校正值已经出来了十六秒。然后你先点设定 好，现在全站仪的二 c 电子校正就已经完成了。电子校正完成之后，我们一定要再按开始我们检查计算的方法再检验一遍， 确认二 c 值在允许的范围之内。如果电子校正后误差依然很大，或者仪器没有电子校正功能，你就要取下这个木镜和物镜调调螺旋之间这个策划板盖板，把它拧开 好，然后用改正针调整左右这两颗矫正螺丝。 这个过程比较精细，操作不当可能会损坏仪器，就不建议大家自己动手。发现仪器误差超限，最好的做法是向公司或领导说一下，将仪器送至专业的维修点进行矫正，以保证仪器的精度和可能性。 我们的仪器也要定期或经常性检查校正水平角误差，保证我们干活不出错。好了，关于全站仪的水平角的误差检验和校正就到这里，下期视频我们学习检验校正全站仪的另一个重要误差数值角误差，也就是挨角误差。我是修工，我们下期见。
粉丝4.0万获赞12.1万
相关视频
01:37查看AI文稿AI文稿大家好，我是何老师，今天给大家来讲一下二 c 值的计算。 一侧回完成之后，我们进行一个二 c 值的计算，那么这个二 c 值就应该在同一侧回内相同目标点的盘左的读数减去盘右的读数加减一百八十度。 那么也就是说当盘左减盘右的毒素大于零的时候，我们就减一百八十度， 当盘组减盘右小于零的时候，我们就要加一百八十度，那么通过这个公式计算，我们就算出 a 点的二 c 值就是正四了， b 点的二 c 就是零度。那么我们根据国标五零零二六杠二零二零工程测量标准要求，一级导线的二 c 值是要小于等于十二秒的， 那么这个还要我们要进行一个二 c 互插值的一个计算。什么叫二 c 互插值呢？也就是在同一侧回内 两个二 c 值之间的那个差值，那么也就是用我们 a 点的二 c 值减去 b 一点的二 c 值， 那么这里面就得出来的是真的四秒这个二 c 互插值，我们规范要求啊，二 c 互插值是要小于等于十八秒的。
712何足道

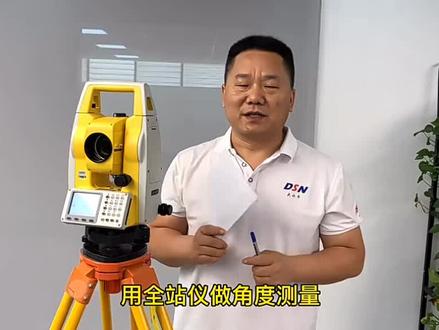

14:55查看AI文稿AI文稿测量仪啊，今天给大家讲解一下，就是全站仪的角度测量啊，今天有个就是小伙伴在抖音上微信，我们是 说不知道怎么做这个角度测量仪，其实呢这个是说复杂，如果你按照我讲的一听着肯定是复杂的， 因为我是主要是讲解，就是为了使我们新的技术人员学习用的，其实这个是以角度看，是挺简单的。首先呢 大家要了解什么叫水平角，我今天给大家讲的就是水平角，垂直角，不讲就是什么叫水平角，水平角规范来说就是空间的一个夹角，就是在水平面上的投影， 叫做水平角啊，水平角的角度范围是零到三百九十度啊，我讲解一下就是水平角，它有一个两种是测量方法，第一个是测回法，测回法呢主要是适用于就是两个方向的啊，就是测量两个方向的就是角度差， 这是测回法。还有一个是全员测回法，全员测回法是适用于三个方向， 就是及其以上的就是测量方法，用全员测绘法。下面我给大家就是讲解一下，就首先讲解第一个吧，什么叫测绘法，这测绘法是怎么测的？ 首先呢我在现场上放了三个文件，那我们测违法就是用两个吧， 呃，有有有两两个棱镜，就是我正前方的，这个是就是 a 吧， a 点吧，然后顺时针，这个是 b 点，然后这第三个就是 c 点，然后我用 a 点和 b 点这两个点， 然后教大家怎样进行侧回放。首先呢我的仪器要是盘左状态， 盘左状态我给大家说一下，就是 还有一个叫配盘，是什么意思？就是我们在测水门尿的时候，你打个比方说我测，测一个测回，那就是无所谓了。你要如果是测两个测回， 还有好多这个新的，就是技术人员，他不懂什么叫撤回，撤回就是我们用全站仪就是盘左盘右这两次啊，叫一个撤回就是下一个撤回，就是再盘左盘右，叫第二个撤回。如果我们撤两次回，怎样配盘？ 配盘就打一百八十度啊，除一个侧尾数，打个比方，我两个侧尾就是一百八十二，等于九十。那我第一个侧尾就是配盘的时候，对准第一个目标的时候要设置为零，就是稍大于零吧。第二次那就是九，要设置为九十度。 那如果三个侧位呢？三个侧位就是一百八除以三，那就是等于六十度。那我们观察第一个目标的时候就呃角度稍大一点，第二个目标就稍，就会稍大，第二个侧位就稍大于六十度啊，第三个侧位时候就是稍大于一百二十度。 这为什么要配盘呢？我给大家说一下，因为配盘就是为了消除一下我们这个度盘的一个刻度差，我们任何一切在制造的时候他都会有误差，再精确的一切都会有误差。所以说我们只要智能通过，我们 在测量的过程中通过一些方法来尽量减小这些误差。那我现在我就开始测了啊，进行先是盘左盘左状态，然后先看 a 点。 哦，现在其实也不咋个，我觉得我这个班虽然是有调皮的娃娃，但是他们也觉得以前特别行嘛。嗯，那我呃陪下盘，陪下盘吧。 好的，现在我是这盘了，是零度啊，再给大家讲一下，就是我们对点的时候，这有个诀窍，就是 你一定要习惯性的蹭看，对准每个点的时候，目标点的时候都要从一个方向，我打个比方，我从左边向右边，然后我这个围动螺旋，然后先叫他过到左边去，然后慢慢的 慢慢的向右动，然后对准，这样要每个目标都要这样养成一个好的习惯。还有一个就是我们对准的时候， 尽量用仪器的那个十字丝的一个中间部位，然后卡准目标点，这样也是一个消除一下，我们一个十字丝，它摆一个扭动叉，这所以说我们每一道测量程序都不是白做的，都是有目的性的，这个大家要知道。好，现在我把这个记录下来， 现在我这是第一个返回啊，第一个返回现在是盘左，盘左对准目标，哎，这是零度零分四十六秒。好的，然后我看 b 点， 哈哈哈， 其实这个是挺简单的，因为我说的是比较多的，目的就是让大家掌握一些，就是好多我们的一个操作的一些技能。 好的， b 点是七十一度四十八分五十八秒， 那我们这个半侧回角值，那就是 b 减去 a 二一四十八分 七十一度。对七十一度四十八分十二秒。现在呢？盘左看完了，那我要用盘右，先看 b 点。 好的，这是这，现在是盘右，盘右， b 点是二百五十一度四十八分五十四秒。好的，再看二点。 好了，二点是一百八十度 零分四十六秒。好的，现在算一下，是盘右的是个半侧回角值， 然后五十四减四六是八八秒，然后这是四十八分，然后是一，这是这是七， 好了，现在你看半侧回角值算出来了，嗯，当盘坐的时候是七十一度四十八分十二秒啊。盘一是七十一度四十八分零八秒，然后一侧回的角值，然后七十一度，这个是这个是平均的两个相加平均四十八分， 这个怎么多点一个点，然后十二加八是二十，那就是十秒一次回角值就是七十一度四十八分十秒。 好的，现在我已经完成一个撤回了，下面如果我撤第二个撤回，第二个撤回我再进行盘左，盘左先看 id， 看 id 呢？如果我是现在往前我做两个撤回，那我得配盘 九十度点零零啊，四一吧， 你看九十度零分三十九秒，然后一对准和这一样的，然后我就对着我在这写，这个肯定是九十度了，然后测量方法是一样的啊，最后算出一个这这一个，这一个测回值，然后他们俩相加，再再除以二，就等于一个各测回的平均值了。 呃，这是一个测回法，给大家讲解一下。测回法就是主要是针对于测量两点，实际这个很简单的，就是先看 a 点，先盘左啊，盘左看看 a 点，顺时针看 b 点， 然后再盘右，先看 b 点，逆时针，再看 a 点啊，这样就 一个测回就完成了。那如果想测三个测回呢？那你肯定要观察到一个配盘，那就是一百八十度除以三等于六十。第一个要是是呃第一个要稍微零度， 稍微零度大一点啊，因为稍微为零的时候有可能会呃三三百五十九度，然后就就是形成高位计算，是不不太好计算，然后第二个测回稍微一百二十度 啊，这个测纬法给大家讲过了，然后再给大家讲一下，就是第二种测验方法是全员测绘法。全员测绘法呢，主要适用于三个目标以上的。 我先给大家讲一下，就是什么意思？现在你看我现场上摆了三个目标点，首先我也是盘左，盘左开挨点， 然后顺时针看 b 点，再顺时针看 c 点，然后再顺时针回到 a 点去，这就相当于画了一个圆，所以说它叫全圆此回法。这是盘左那盘右呢？ 然后把一些盘右之后，然后对准 a 点，然后后面都是逆时针，逆时针旋转，然后对准 c 点，然后对准 b 点，然后再回到 a 点上去。啊，就这么这就相当于是一个侧回就完成了。 好，我给大家演示一遍吧，具体数值我也不要记了，其实这个大家一只要一知道就是很简单的。首先看下仪器啊，我现在在盘盘走状态 好的，现在瞄准目标，然后进行配盘，打个比方说，我这一次是测三个侧回，那第一个侧回 我稍微零点零零，嗯，幺九，好了，现在我再对一下，别按压按键，手表仪器别动了。 好，现在这个记录下来，然后现在盘子状态好，然后顺时针旋转，然后看 b 点。 好的，现在我瞄准了，把手指记录下，水平角记录下来，然后 再看一下 c 点，然后瞄准之后，然后把手指记录下来，然后再回到 a 点上去。这全圆测回法的意思就是我画一个圆 好了。呃，现在测完了，把 a 点呢也是记录下来，这是上半个测回，下半测回呢？又盘右 把一起转一下，盘右啊，对准 a 点，然后测量啊，接下水平角，然后逆时针旋转， 然后我就不不算了，然后依次测 c 点，再逆时针，然后 b 点，再逆时针， 然后 a 点，呃，就是这样测的，呃，具体的计算呢，大家要注意一下，因为 它有一个一个半侧回的一个闭合差，还有一个一一侧回的一个二三角误差，还有一个是偏方向的，一个就是之间的一个角度差，这个是我们这个规范上面，公共车辆规范上面也都有的， 具体呢就要按你看你一个测量一个就是角度的一个等级，测量精度，然后还有一个我们仪器的一个你是两秒的仪器，或者一秒的仪器，或者几秒的仪器，根据这两方面来看一下我们这个你的现场是多少？现场基本上差不多都在 十秒左右吧，有十秒有低于十十秒的，有高于十秒的，这个是不等的啊。今天呢就给大家讲解了一下，就是我们全站仪角度测量的啊，两种方法，第一个是撤回法，第二个是全员撤回法 啊，实际大同小异，大家要理解一下，就是我们为什么我们做这个动作的时候，为什么要我然后先盘左，再盘右，然后从左到右，然后顺时针，逆时针，然后再转，然后获得一个全员发再转，这 目的就是为了消除一个仪器的一个一个观测误差，还有仪器的一个内部的一个他的一个制造的误差。 大家呢是无论想做什么事，我们要想一下为什么什么原因，因为我们每个规范规定的动作，就是我们为什么这样规定？他的规定的原因是什么？ 大家多想一想，多思考一下。实际讲的有点啰嗦啊。就是目的就是为了让我们初学者能够掌掌握。就是我们角度测量。怎样进行角度测量？嗯，好，谢谢大家。
120欧阳地理老师
07:35查看AI文稿AI文稿各位同学大家好，今天我们要给大家讲的是我们水平角观测的第一种方法，就是撤回法的观测步骤以及他的数据记录计算。 那么撤回法我们前面说了撤回法，它是适用于我们观测目标只有两个的，这种情况我们可以用撤回法来进行水平角度的观测。那么我们撤回法操作步骤是怎么做的呢？首先是在我们的测站点安置我们仪器， 安置完仪器之后对中整平，对中整平完之后，我们以其中的一个目标，比方说我以一号目标作为起始方向，瞄准一号点，然后度旁归零，记录我们的 初始读数，比方说我这时候归零之后的读数是零度零分零秒，那么我就把这个零度零分零秒给记录下来，这是第二步。瞄准好之后，我们盘左，按照顺时针转动望远镜， 然后瞄准我们的下一个目标三号目标点，这时候再进行读数。盘左的操作步骤，盘左我们两个目标读数读完了之后，我们倒转望远镜换成旁右， 再瞄准我们的三号点目标，再进行读数。读完数之后，这里有个需要注意的就是我们朋友观测完之后， 三号点观测完之后，我们要逆时针再转回到我们的目标点，一逆时针转回去，再瞄准一号点再进行读书。 这里大家需要注意一点就是我们盘左跟盘右两次的观测，我们只要在盘左的起始方向归一次零就行了，盘右是不需要归零的。这里很多同学在 我们实验操作的过程当中啊，给忽略了这点啊，在盘右又重新给他归了一次零，造成这个数据的读取就不正确了，这个是不需要的，我们归零只要在盘左起始方向归一次零就可以了。 这个呢是我们的撤回法的操作步骤，那下面呢，我们来给大家讲一下关于我们撤回法的数据的记录，以及计算 我们用的这个撤回法的观测记录表格来给大家演示一下。那首先呢，我们先把测站的点名先给他填进来，比如 车站三点点是 o、 o 点，那我的这两个有两个目标， a 点跟 b 点是我们的观测目标， 那我们是分盘左跟盘右来进行数据读取的，那我在 o 点架设仪器，然后我先瞄准，以 a 点作为我的瞄准目标与歧视目标， 那我先盘左瞄准 a 点归零，记录我的初始读数，比方说是零度十二分 零零秒。这里有一个需要大家注意的，就是我们现在很多的用的是我们的电子经纬仪，那电子经纬仪你只要按归零键，它自动会把你归到零度零分零秒。我们以前没有电子经纬仪的时候， 我们用的是光学经纬仪，光学经纬仪呢，我们是要用我们的度盘归零的旋钮来手动归零的，那不一定能归到准确的零度零分零秒，所以就大致零度就行了。我们 a 点的读数零度十二分零秒 记录读数， a 点的读数记录完之后，盘左岸顺时针转过来，瞄准我的 b 点，再记录读数，表示这时候 b 点的读数是九十一度四十五分零零秒。好，我记录下来， 这是盘左的操作，盘左操作完，我倒转望远镜，我再瞄准我的必点的目标，再进行一次读数，盘右瞄准我的必点记录读出，比方说这时候是两百七十一度四十五分零零秒， 旁右读数读完了之后，我按照逆时针，我再转回去，瞄准我的 a 点旁右，逆时针转回去，再瞄准 a 点记录读数，表示这时候 a 点的旁右读数是一百八十度十一分三十秒， 那这样的我们就完成了一个撤回的艾叶的观测数据以及记录。观测完之后呢，我们要进行内页计算了，这里我们要计算几个值，一个是我们的半撤回角值， 什么叫做半撤回？我们盘左盘右盘左叫做上半撤回，盘右叫做下半撤回，这两个半撤回构成一个撤回，那这个半撤回的角值怎么计算？我们是用 b 点的毒数减去 a 点的毒数，相当于就是九十一度 四十五分零零秒，减去零度十二分零零秒，那这样算出来呢，就是九十一度三十三分零零秒，这是上半撤回的角值。那下半撤回的角值呢？是用两百七十一度四十五分零零秒减去一百八十度 十一分三十秒，那计算出来这个下半侧回的角值呢？是九十一度三十三分 三十秒。那上下半撤回的角值计算完之后，我们还要再算一个一撤回的角值， 相当于就是把两个半撤回的角度值相加除以二，取个平均值啊，就是我一个撤回的角度值，那这个呢，就是我们的一一撤回的角度值的内页计算了。 但后面这里大家看到表格里面有一列叫做平均角值，这是在什么情况下要计算呢？就是说如果你觉得我撤这么一个撤回，我所计算出来的这个角度 aob 这个角度我撤的不够准，我想再多撤几个撤回， 多撤几个撤回取平均，那样精度会高一点，那这个时候呢，如果你撤了多个撤回，每个撤回算出来的这个一撤回角度值，我可以再取一次平均， 那这个呢，就是我们平均角质撤回法在外业观测的时候，一个数据减核的技巧，大家要注意一下。我举个例子来说，同一个目标 b 点，以 b 为例子， b 点的盘左读数跟 b 点的盘右读数 会大致相差一百八十度。我们可以看一下，同一个目标的盘左盘右，他的毒素会大致相差一百八十度。两百七十一度四十五分零零秒，九十一度四十五分零零秒啊，大致相差一百八十度。同样的目标 a， 他的盘左毒素零度十二分零零秒。 a 的朋友读数是一百八十度，十一分三十秒，也是大致相差一百八十度。这个呢，可以作为一个你外页数据减核的一个技巧，你数据光测记录下来之后，你看一下是不是大致相差一百八十度，如果差的很大，那就说明你光测的 记录的数据是有问题的啊，要重新再观测。好，那以上呢，就是我们撤回法的这个表格的记录以及计算，欢迎大家有问题来积极提问。好，谢谢大家。
1781测量陈老师
04:08查看AI文稿AI文稿测回法，测水平角，在凹点上安置全站仪 架头大致水平， 先调节三脚架的架腿，靠伸缩其中两个架腿，使原水准气气泡居中， 调节三个角螺旋，实现精品。按激光对点， 让仪器对中整平和对中操作互相影响，需要按步骤反复进行，直至两个目的均达到为止。 对中整平后，把仪器置于盘左位置，盘左位置即竖盘，再望远镜左侧盘左位置照准左边目标点 a， 将水平度盘至数读取水平度。盘读数，零度零分零秒。零度零分零秒。进入观测手部相应的栏内， 松开照准步及望远镜，制动螺旋，一顺时针方向旋转照准步，精确照准右边目标点臂读取水平度。盘读数，九十七度三十六分四十六秒。九十七度三十六分四十六秒。 以上两步用盘左观测成为盘左半侧回或上半侧回。 倒转望远镜，使仪器变为盘右位置， 精确照准必点读取 水平度。盘毒素二百七十七度三十六分四十七秒。二百七十七度三十六分四十七秒。 进入手部相应位置，松开照准步及望远镜制动螺旋，逆时针方向转动照准步，瞄准 a 点 读取水平度。盘读数，一百八十度零分十七秒。一百八十度零分十七秒。 以上两步用盘右观侧，称为盘右半侧回或下半侧回。上下两个半侧回合称为一侧回、一侧回。上下半侧回角直之差不超过一定的线值。比如正负三十六秒，取两个半侧回侧得的角直的平均值 作为一侧回的观测结果。 当侧脚精度要求较高时，往往需要观测几个侧回。为了减小肚盘分化误差的影响，各侧回应根据侧回数 n 按一百八十度除以 n 变换水平肚盘位置，这一操作称为智数。 本时讯要求做两个侧回，一百八十度除以二等于九十，因此照准起始读数质数为九十度。 两侧回角值之差不应超过一定的限值，比如正负二十四秒，举两侧回平均值作为最后角值。
1350钢砼（tóng)美女
20:47查看AI文稿AI文稿大家好，今天我们继续学习建筑工程测量中的测回法以及方向观测法，我们看一下我们常用的一些水平角观测的方法都有两种，第一个就是我们的一个 a 就是 测回法，第二就是一个方向观测法， 我们一次来看一下，首先我们看一下啊，测回法，观测我们相应的一个 a 水平角，来看一下啊，我们要观测的角度是什么？是 a o、 b， a、 a o 以及这个 b， 我 们注意一下啊，这个 a 和 b 可以 什么？可以不在同一个平面上，因为因为我们什么测回法测这个水平角，什么它是一个投影啊，是投影到同样一个 a 一个平面上的一个角度，所以什么它 a 和 b 在 不在同一个平面上是无所谓的啊。我们啊，首先在 o 点什么？假设我们的一个 a 经纬仪，经纬仪什么？我们在目标 a b 处，我们设置什么？哎，设置相应的一个观测点， 那么在 o 点，我们按照相应这个经纬仪，让我们分别瞄准 a 和 b 两个目标啊， a 瞄准 a 和 b 两个目标进行一个读数，那么两个读数之差啊，就什么就是所谓我们的一个水平角，哎，这个就是前面其实已经说过啊，就是什么 a， a 一 减去 a 二就等于一个 bit， 哎，这个什么我们前面讲了一个水平角，为了我们消除水平角，由于这个观测而产生误差，我们要对这个同一个角度进行着盘左和盘右来进行一个观察， 那么这个盘左和盘右，什么叫盘左盘右？哎，就是这个都是我们一个哎，比如说个经纬仪，那么经纬仪的话啊，这边，哎是在你的，哎，这个位置文码是有一个，哎，就一个盘子啊，一个盘子， 那这个盘子啊，它是什么？它是可以转动的啊。如果，哎，你比如在这里我们进行一个观察，那么盘子在你的左边就是一个盘左，哎，我们转一圈啊，转一圈过来了之后，哎变成这个样子了。 盘子，哎相当于一个圆盘啊，那么圆盘什么在你的右边就是什么？就是一个盘右，好，这就是我们一个盘左和盘右啊， 那么在我们这个观察观，呃，策略法，观察法中啊，盘左位置，哎，就称为什么上盘策位，而盘右位置就称为一个下盘策位，那么这个盘左位置啊，就是刚刚讲的这个这个盘左位置，这个上盘策位。什么也称为一个政策，而这个盘右位置，哎就是一个什么，哎，就成一个，呃道， 这是什么？这是一个正镜，哎，这是什么？这是一个倒镜，哎，这个倒镜啊，这两个观测，这是什么？盘左，有什么？就成为一个上半侧回而盘右。什么成为一个下半侧回 而盘左盘右，哎，加起来一起就是一个上下半上下半侧回加在一起，什么成为一侧回？那么这个就是我们那个侧回法的一个，呃，侧法。 那么首先设 a 法是怎么做的？第一个就是我们什么在 o 点，哎，为什么驾驶相应的一个仪器，然后什么对中整屏，哎，这个前面是有说过啊，然后什么镜子？我们首先，哎要瞄准什么？瞄准 a 点， 那么啊，我们读取一个读数，哎，是一个，哎，瞄准这里之后，我们会一个读数，就是一个 a r 八 a a 一 吧，就是个 a 一， 然后什么？通常为什么使 a 一 稍大一零，那么我们在瞄准 a 一 的时候，什么我们可以稍微偏一点，比如偏到这里之后，哎，那么什么此时可以什么？可以至零，哎，可以至零，至零之后，我们再瞄准到这个 a 点，那么什么我们这个点我们就记为是零 零一，哎，零度零一分一一十二秒。那么记住什么？盘左，哎，所有位置，哎，记得啊，这个是盘左，就是我们的一个盘字， 哎，在我们观察了一个左侧，这是盘左，那么盘左啊，就是我们什么，哎，在这个位置先至零，哎，到这里之后到 a 点，为什么有一个读数零零一分十二秒，哎，大概就是这个词，为什么就记到 a 点，哎，就是盘左，就是记这里，然后 我们再顺时针哎，进行一个旋转，旋转什么？旋转到 b 点这个位置，旋转 b 点位置啊，旋转 b 点位置之后什么？哎，就是我们大概也有一个读数，就是个 b， 其实这个读数是个 b 啊， b 的 话是七十度十三分四十八秒，哎，有什么？盘左，哎，就是目标 b， 读数是这个值， 那么记住什么？哎，记到这里边，那半侧回这个值啊，哎，侧回半侧回这个值啊，前面刚刚说过啊，就是 at， 就是 一个 a， 减去 a， 就是 b 一， 减去一个 a 一， 哎，这个值减去这个值，就是一个 a， 就是 一个七十，减去零就七十十三，减去一个一，就是十二四十八，减去十二，就是一个三十六。所以什么我们一个上半侧回，他角度是一个七十十二三十六， 好，这是一个上半侧位，我们再看一下啊，下半侧位看到什么？我们的望远镜调到盘右位置，哎，刚刚说过啊，就是我们这观察的位置，哎，就是观察镜子的位置，那么这有一个，哎，望远镜一个盘子，嗯，盘到他右边就是一个盘右，那么瞄准我们什么？哎，第一个 看一下啊，瞄准我们相应的一个 b 点，哎， b 点的时候我们什么会有一个读数？就是一个 b 二 b 二，看一下啊，就记在这里，二百五十度十三分五十四秒，好，记在这里，然后这个就是一个读数，然后什么？我们，哎逆时针转回去之后，哎，读到什么？读到 a 点那个位置，我们什么也有个读数，哎，一个读数啊，看一下啊，也有个读数， 就是什么？就是一百八十度零一分二十四秒，好，读下来之后啊，这个什么也是同样啊，这个 a 相减，减出来结果什么？就是七十度十二分三十秒，那么啊这个值就是就是一个 a 下半侧回，这是什么？这是一个上盘侧回，哎，就是盘左上半侧回，盘右下半侧回，那么啊我们要算，哎，就是这两个之间那个夹角，哎，这个白菜，这个夹角怎么算？就是取两个值的，一个这个值跟这个值，哎，就是一个什么平均值，哎，就是什么？就是七十 十二三十六，加七十十二三十三，哎，这什么除以二就可以得出什么这个平均值，就得出这个结果啊，也从这个值来算，哎，就得出这个结果啊，好，这个就是我们的观测法的一个呃，计算， 那么在我们测的时候啊，刚刚什么刚刚讲的是一个测回，那么一个测回的时候啊，就是大概就是我们是这样测的，如果啊，比如对这个 a、 b、 o、 a、 b， 如果什么，哎，我们比如说测一次，哎，这一个上半会测一下这是什么，这是我们测了一次，那么什么我们还可以测什么？哎，测第二次， 哎，还可以测什么第三次，哎，同样什么测这个 a 点多次几十度可以把这个精度啊，稍微哎就是更高一些。 但是我们在测的时候有什么，比如这个第一次我们测的时候，哎，就是我们，哎，那么就是我们提前要设置好，比如你要测几次，为什么我们要比如测三次的话，那么要注意一下啊，我们所设计的出纸值是有差别的，哎，我们比如说第一个测回的时候，我们吗对于 a 点那个读数，我们吗大概可以测为一个零度， 零度左右啊，零度左右。第二个测绘的话，那么就是什么是一百八，哎，比如出一个三啊，出一个三就等于等于六十，那么第一个测绘我们就设为也就六十，就是零。第二个测绘，同样啊，我们什么也有个至零，到这里之后，什么又变成一个六十度， 第六十度啊，六度开始，那么第三个就是什么是六十，再加六十就是变什么一百二十度左右啊，所以说第一个是零，对于一个 a 点我们置零，第二个置零呢，之后我们调成 a 点是一个六十度，第三个就是一百二十度，那么依次啊，大家就这样算啊，如果四次的话就是一百八， a 除以四，那么就是每次我们这个初设设置这个角度啊，就是是有差别的，这是测纬法的一个测法。 好，我们看一下啊，方向观测法，方向观测法是什么？是一个车站有三个或三个以上那个观测方向，哎，可以采用什么这种观测方法？ 那么啊，首先我们从选定那个起始点，比如什么零点定一个零点啊，观测依次观察相对起始方向的水平角，可以说什么成为这个方向角，那么这个观测方法啊，就是定为 定义，哎，比如说某个点是起始点，就是零点，那么一次可以观察一次观察一次观察，那么这个什么这就是一个方向观测法。 那么叉指刀啊，水平角，这个叉指是什么？是跟前面啊，测纬度是一样的，是两个之间，哎，观测角度之差就代表什么，哎，这个角度观测是一个角度，比如说 a 一， 这个是一个 a 二，那么 a 二减去 a 一 就什么就得出来，哎，这个角度，哎，就是一个 better， 就 等于一个 a 一 减去 a 二，所得到这个角度，哎，就是这个水平角这个角度啊，就这个指。 那么看一下啊，如果我们这个四个方向，哎，进行观察，我们看一下这个步骤啊和方法是怎么样的。 来，首先看一下啊，第一个，哎，不用说啊，是 o 点，是我们要安装经纬仪，对准整平啊，对准整平。第二个我们是盘左啊，盘子在你的一个左边就是个盘左，盘左是我们这个正镜， 我们看一下啊，首先瞄准齐射方向，哎，瞄准齐射方向，那瞄准齐射方向的注意一下啊，稍微什么稍微偏一点点，比如说我们瞄准这里之后，哎，就把它置零，置零之后，是吗？我们再观测，哎，对，转到这个 a 点这个位置，是吗？那么就是我们可以得出来 a 点的一个读数， a 点的读数啊，那么这个读数就可以记录下来， 求下。之后的话，我们再顺时针，哎，转动这个仪器，哎，就往这个方向转动仪器，哎，瞄准这个 b 点，我们可以，哎，读数再标准，哎，再接着转，就是 c 点， d 点，哎，那么这个也有一个，再转到什么 a 点，是不是也有个读数啊？所以啊，我们看一下啊， 这个我们大概就是一个顺时针旋转啊，就是一个读数方法，这是一个上半侧回啊，顺时针是一个上半侧回，那么这个啊，我们也有一个啊，大家看一下，刚开始的时候，我们是不是有一个 a 点，它瞄准的 a 点有个读数啊，那么啊，我们 最终的时候，我们是不是也有一个，哎，再回来，哎，从 d 点转过来之后，是不是这也有个读数啊？所以什么这个 a 点会有一个 a 一， 一个 a 一 撇二，是有两个读数啊，那么这个操作就说明什么，就称为一个归零，就成个归零啊，那么这个就是一个方式。 第二个，我们再来看一下啊，盘右的时候，哎，就刚刚讲过啊，是在你的这个盘字啊，我们万一一个盘字在什么右侧，我们什么一次也是读相应这个 a 啊，一次读个 a 啊，记得啊，这里就不用置零了，直接就是我们从盘左放到盘右，直接读这个 a 值， 那么逆时针，哎，这个就是，哎，从 a 变成 d， 变成 c 变成 d， 哎，到了这个 d 点， c 点， b 点，是不是一次有一个相应的读数啊？那么什么到了 a 点，同样啊，我们刚开始是有一个读数的，哎，比如是个 呃 a 一， 那么再有个什么，我们再转回来之后是不是也有个 a 二，然后是不是这个里里边这个 a 是 不是也有两个读数啊？ 那么啊，我们看一下啊，这个就是这个，这个啊，我们从 a 逆时针 a 旋转再回到这个 a 点，那么这个半回什么成为下半侧回？那么啊，至此为什么上半侧回顺时针，下半半回逆时针，我们加起来就是什么就完成了一个侧回 数据啊，我们可以什么记到这里边，如果啊，那么这个就是是一个测回，如果什么，哎，就是要测几次，比如测两次，三次，四次，哎，那么这个什么我们要记得啊，我们这个要值，要跟前面讲的一样啊，就进行一个变化，比如三次的话，我们第一个是零， 第一个是零是零，那么第二个就是六十度，哎，第三个就是一个一百二十度，哎，这个就是这样算啊，跟前面是一样的。 好，我们看一下啊，这边有几个概念啊，就是第一个半侧回的一个归零差，半侧回的归零差是什么？是从起始方向，哎，两次读出了一个差值，哎，我们看一下啊，我们首先哎，这个仪器在这里，哎，瞄准这个 a 点，哎，这在 b 点，哎， c、 a、 d， 那么啊，我们盘左的时候什么哎？是一个顺时针转转转，转到这里，刚开始我们是不是有一个 a 一 啊？那么转一圈再回来之后是不是有一个 a 二，所以什么东西，哎，我们把这个叉指，哎，就是盘左这个规律差，看一下盘的规律差，就是 起始方向，我们第二次盘左这个读数，哎，我们转一圈之后，哎，是不是有一可以读出一个 a 二，那么就是一个哎，就是 b 二 a 二。 那么刚开始的时候我们是不是也有个读数啊？就是 beta l a e， 那 么是不是这个读数啊？哎，刚开始的时候一个读数，那么这个什么？这个就是我们哎盘左的时候 a 点的一个哎，盘左的时候一个什么？一个归零差，那么同样啊，这第二个哎，我们说盘右，盘右什么哎？就是一个逆时针， 你是旋转的时候，刚开始我们是不是有个读数，哎，那么这个读数是什么？就是这里。那么回到原点之后是不是也有个读数？哎，就这里第一次，哎，读数和第二次转回来之后一个读数，那么这个读数啊，就是什么？就是我们哎盘右的一个哎，呃，半侧回的一个规定长 那么差，值啊，不小于这个 a， 这个值啊，一个十二秒，一个是十八秒，再看一下啊，我们还有一个什么？还有一个两倍的，一个照准差，所谓这个两倍的照准差，则是同一个方向的一个盘左读数与盘右加减一百八十度，哎，之差用二 c 来表示啊，用二 c 来表示，比如说啊， 最大值与最小之差称。为什么二 c 的 一个互差反应呢？是什么？照准了一个 o， 这一个 a， 那 么这个 a 啊，看一下啊，我们什么本身哎，刚开始的时候盘左，哎，盘左的时候，哎，就是我们是不是有一个读数啊？那么什么我们再变成哎 盘左的时候，我们是有一个哎，在盘左，这个盘在左边，我们是不是一个读数啊？那么啊，我们这个盘左，哎，这什么哎，望远镜盘左变成一个盘右了之后，我们是不是也有个读数啊？ 那么盘左盘右之差，哎，这个就是什么？就是我们的一个二 c 的 一个二 c 值，就是一个两倍的一个噪准差，比如什么盘左盘右，它什么它就是，哎，比如转到这里之后，什么它差一百八，所以什么我们加点一百八就可以得到啊，相应的一个二倍、两倍的一个噪准差， 这个差值的话，什么在一百八十度，哎，这个一个要求啊，大家注意一下。 好，我们看一下啊，各方向的一个平均值啊，大概有什么盘左读数和盘右读数，哎，他的一个平均值就可以得出啊，那么这个因为刚刚说过盘左和盘右，什么因为，哎，一个盘左，一个盘右，什么刚好差个是一百八十度，所以什么我们加减一百八十度， 那么这个盘右，比如加一百八十度就可以得到。什么跟盘左的读数是实际上一个读数，所以说嘛，我们取一个平均值，哎，就可以得出来，我们什么就可以得出我们相应的一个读数，哎，别对准某个点的一个读数啊， 在同一个范围之内啊，对齐射方向，应将两个平均读数再取平值作为什么该方向这个平均读数， 并并该将该值加上括号之后，哎，就是在写在第一个七十方向这个上方。那这个就是为什么，因为我们这个盘，因为这个 a 点啊，是比较特殊的，它有几个尺啊？我们有一个立体，大家来看一下。 好，我们来看一下啊，这个就是我们相应的一个哎，就是一个撤回法啊，我们的一个大概一个计算啊，咱们看一下，首先 我们第一个啊，来看一下，也是 a， 这里是 a 点，这里是 o 啊，那么首先瞄准这个 a 点，我们是不是一个什么 a， 盘左、 a， 我 们是不是一个读数啊？那么再接着走 a 盘左读数到什么到 b？ a， 一个顺时针到 c， 到 d， 到地主 a， b， c， d 是 不是全部都会有个读数啊？那为什么我们再照着照到这个 a 是 不是也有个读数？ a， b、 c、 d 是 不是也有读数？回到原点了之后，前面已经说过啊， 那么啊，我们什么就是盘左，哎，就是这个哎，几个读数我们都会什么计算出来，同样什么盘右盘右的话啊，大家注意一下啊，从盘右翻过来就是什么，我们要先读取这个值， 读这个值啊，因为盘右过来之后直接可以照准这个 a， 然后什么逆时针，哎，就是进行一个 a 转，就是一个下半侧回逆时针转，那么是不是我们从这里的这个 d、 c、 b， a， 那 么到 a 的 时候，再看一下 a 是 不是也有一个读数啊？是不是又一个读数啊？ a 又一个读数，好，那么这个什么这就是盘右的一个读数，那么我看一下啊，这个二 c 刚刚讲的什么是盘左和盘右的一个之差，哎，就是两个加减一百八十度就可以得出来，那么看一下啊，这个盘左 和盘，又来看一下啊，这个就是我来算一下这个啊，这个怎么算呢？就是零，哎，把这个拉上去啊，就是这个零零二 零六，那么这个减去一百八，这个什么直接就是要减去，是不是这里面看一下啊，这个里边就是要减去一个一百八，那这个是变成一个零零二零零啊，哎，是不是就是一个六？ 是不是一个秒啊？同样啊，这个值先减一百八，这个值一百八，这个减一百，这个值一减，减下来是什么？就可以得出相应的一个照准部的一个误差，得盘左和盘右那个值， 盘左盘右的值我们得出来之后，下面就是我们算一个平均值，刚才讲过啊，就是一个平均值，平均值怎么算？哎，就是大家看一下啊，这个地方，哎，我们什么盘左和盘右的一个是差，那么啊，就是要加，同样也加点一百八十度啊，那么看一下啊，这个里边我们算一个啊，大家看一下，盘左是不是零 零二零零零啊？那么加起来之后，哎，在什么？在 哎再除一个二，两个支和，再除以二，那么就得出什么结果，就得出个，哎，零零二零三，我们得出一个一次啊，我们往下计算，计算，计算，那计算这里之后，同样啊，我们也什么也可以把这两个值给相加，再除以二，也可以得出来这个结果， 那这个里边我就能看出来啊。首先这里 a 点来看一下啊， a 点是不是只有一个？所以 a 点只有一个的话，那么 a 点这个读数是不是也是只有一个？那么这里边为什么只有两个？就是不是因为我们比如反复测的时候，对人这个 a 点比较多，所以得出这个结果，那么此时怎么办？哎，就是什么我们加一个括号， 取这两个这个平均值，哎，就这个平均值看下怎么算，是不是这个零零二零三，零零二零九啊？加起来之后再除以二零多少，是不是就等于这个零零二零六啊？哎，就得出什么这个平均值，那么这个什么，这个就作为我们 a 点的一个， a 点的一个啊，对着 a 点的一个读数，那么 a 点的读数就得出来之后啊，现在我们有一个归零方向值， 那么这个规律方向值是啥？我们一般情况下，哎，对我们要求的什么？要求的是 a， a 点是以奇数点，奇数点方向我们一般就是以零，哎，作为我们这个奇数点，所以什么？但是这里边他是不是零零二零六，是不为零啊？所以什么我们把它变为零，这个怎么变为零？是不是就是零 零二零六啊？减下来之后是不是得零零零？是不是得出这结果？ 但是啊，这个 a 点你减去了之后，你想一下，这个 b 点我们是不是同样也有减去啊？哎，你这个也同样减去，那么减去什么？零 零二零六，那这个十五减去一个零二是多少？是不是十三个，哎，三十六，减去个六等于多少？是不是三十啊？好，那么依次什么？哎，我们就可以同样啊，每个值减去它，减去它得出结果什么就得出来 b、 c、 d， 哎，它是什么？归零方向后的一个值是多少？那么归零方向值，我们算出来之后啊，我们基本上就是什么，哎，我们要算什么？隔撤回的一个平均值就得出来。实际上啊，这个 a 点的值，那么看一下啊，这个值， 哎，这个方向啊，下面这个算的啊，也是跟什么跟前面算的是完全一样的啊，哎，这个是一样的，我们就不再说了啊，那么看一下啊，首先这个点，哎，就是我们要取这两个值的一个平均值，哎，就是零，那么这个值取什么？他是取的是，哎，这个 和这个两个值的一个平均值，两个值相加除以二就得出来结果。同样啊，这个，哎，这个都什么都是这几个值的一个平均值相加就可以得出来这个值得这个值，那么这个值是什么啊？就是各侧回归零方向后的一个平均值啊，平均值。好，这个就是什么 我们归零后的一个平均计算，那么这个表格就是吗？就是我们方向观测法的一个，哎，观测这个首色啊，大概就这样子啊。那么第二个大家看一下啊，为什么我们两两个测绘啊？哎，看，我们刚刚讲过啊，一百八，如果两侧除以二是不等于一个 九十啊？九十的话啊，看一下，第一个是零，第二个是加九十，加九十之后是不是变那个字啊？好，这个就是我们前面啊讲的东西，给大家强调一下。好，今天课我们就讲到这里。
26一个小豆豆
02:53查看AI文稿AI文稿好，各位同学，大家好，我们今天来讲一下就是关于我们经纬仪如何来设置我们起始读数的。比方说我们要进行多撤回的角度测量的时候，我们的起始方向要按照一百八十度除以 n 的这个原则来变换我们的起始角度值。这个，嗯呢就是我们的测算数，比方说我现在要准备测两个撤回，那么我第一个撤回是按照零度来归零的，那么第二个撤回要他的起始方向，我们要归到 九十度啊，因为我们测两个测回啊，一百八十度除以 n 就是除以二，就变换到九十度。那么我们这个经纬仪如何来设置呢？比方说我的骑士目 标，我瞄准好之后啊，我先制零 织完零之后，我现在要归到九十度，那么我就转动我的仪器， 转到大概九十度左右，然后把它锁定住，然后去转动我的微动螺旋， 把我的水平方向的这个角度值调到九十度左右。 好，大概调到九十度左右的样子啊， 好，那然后我们按这个锁定键，按两下， 屏幕上出现锁定这个字样，那我们这个水平的度数呢，就会把它锁定住了，然后我们再转过来瞄准我的七十方向， 然后解锁啊，再按一下这个锁定键就解锁了，这样的话我的起始方向就是从九十度左右开始 进行读书的。同样的道理，你可以按照这个操作把它设定成六十度啊，四十五度等等啊都可以，希望大家能够掌握这种方法。 好，有问题的话大家可以在留言下方给老师留言啊，我看到的话会第一时间回复大家。
303测量陈老师
02:00查看AI文稿AI文稿测回法测水平角，首先在测站点零安置全站仪，确定左目标 a， 右目标 b， 先测盘左读数， 首先瞄准左目标 a 至零，点击主页面程序，选择常规测量， 瞄准左目标 a 后完成至零操作。 记录读 述旋钮，介绍数值制动螺旋，数值微动螺旋、水平制动螺旋、水平微动螺旋顺时针旋转底座，通过调试旋钮瞄准右目标臂， 确认并记录读数记录盘右读数倒进成盘右先测 b 点读数， 及时记录。逆时针旋转底座测 a 点读数记录前数步骤为一侧回，第二侧回到近恢复沉盘座开始第二侧回， 瞄准左目标 a， 此时不至零，将 a 点数值设置为九十度零零分零零秒。后续在此基础上测量，其他步骤与第一测绘无异。
105SYU测绘工程
01:28查看AI文稿AI文稿盘左盘右傻傻分不清，顺时针逆时针来回倒腾就猛了！今天教你方向观测法，一套标准动作，把水平角锁死在规范精度内， 从方位角设站定向到盘左顺时针。盘右逆时针全员观测，暗序操作，不跳步往复盘右自动抵消一气五叉 一定向设站定基准，全站以盘左照准后视点 m， 棱镜精确调焦，点击测量完成定向，此时水平角 h c 归零，一切从这里开始。 二、盘左顺时针半侧回，顺时针转动仪器，依次照准 a 点、 b 点读取数值，最后顺时针转回后视点 m， 再读一次，完成盘左半个侧回，这叫全员观测法。 三、盘右逆时针补半侧望远镜倒近至盘右照准后视点 m， 然后逆时针依次照准 b 点 a 点，最后逆时针回到后视点 m， 盘左盘右凑齐一整个侧回。 四、核心口诀，盘左顺盘右逆后视起止，不忘记两次归零看差值，超线重侧。别犹豫！ 你在做水平角观测时，有没有遇到过盘左盘右叉直超线的情况？最后是怎么排查的？欢迎评论区聊聊，记得点赞关注哦！
278中广培
02:08查看AI文稿AI文稿同学们好，今天我们一起来学习测回法观测水平角的方法。测回法适用于观测两个方向之间形成的单角，是水平角观测的基本方法，如图所示，角 a、 o、 b 的观测就可以使用测回法进行。 下面我们具体来学习测回法的观测方法，如图所示，假设欧点为测站点， ab 为观测目标，用测回法观测欧 a 与欧 b 两方向之间的水平角杯塔。首先我们在测站点安置仪器， 最终整评在 ab 两点树立标志，完成了准备工作。 然后我们把仪器调到盘左位置，如图所示，使竖盘放在望远镜的左边，即为盘左位置。首先 我们用望远镜瞄准左目标 a， 读取水平度盘读数，然后顺时针旋转望远镜瞄准右目标 b， 读取水平度盘读数， 这个过程称之为上半侧回，那么我们可以计算出上半侧回角。直背塔等于 b， 目标读数减去 a 目标读数， 完成上半侧回。然后我们把仪器调到盘右位置，如图所示，使竖盘位于望远镜右边，即为盘右位置。我们用望远镜先瞄准右目标臂， 读取水平度盘读数，然后逆时针旋转望远镜瞄准左目标 a， 读取 取水平度盘读数，这个过程称之为下半侧回。那么我们可以计算出下半侧回的角值。杯塔等于 b， 目标读数减去 a 目标读数， 完成下半侧回的观测。上半侧回和下半侧回构成了一个侧回，那么一侧回角值该如何计算呢？我们在下一节当中为大家讲解。
01:52查看AI文稿AI文稿多测回水平角观测记录自动生成。选择需要生成的观测角度，点击 v 三点零软件选项卡当中的常用计算表格，点击多测回水平角观测记录自动生成。 在这一列输入对应的观测角度，在这里选择对应的测回数。支持二到八测回， 选择对应的二 c 线插值，选择角度的配秒数，接着点击生成测回角度。 多测回角度观测记录生成完成。一百一十八度五十五分三秒，一百五十一度四十三分四十九秒啊真香 对应的测回数，两测回，两测回对应的二 c 线差值在十秒以内，对应的测回之盘数和配秒数。 同时观测记录表格可以直接进行打印输出，按 c、 t、 r、 l 加 p 进行打印，选择 p、 d、 f 文件打印第一页至第二页， 水平角外页观测记录第一页，第二页 nice， 同时对应的测回数可以进行相应的修改。支持二到八测回点生成。测回角度 数据生成完成。八个撤回 效率神器。
113大刘工程
01:51查看AI文稿AI文稿大家好，我是何老师，今天给大家来讲一下水平角的计算表， 这是一测回水平角的一个计算表，我们大家知道导线的等级有五等级，三四等，一二三级，那么根据我们测脚的精度以及导线的等级，我们就可以判别出他的测回数 啊，这里面这自动判别，还有所对应的二 c 值和二 c 互插值，规范值。那么这边我们来说一下一级 啊，两秒的一期，一级就是两次回，提醒我们要需要凑两个次回啊，那么二次一直就是十二秒，二次互插值就是十八秒，这自动判别，那么我们在表格里面 按照这里面输我们的测距输进去，那么这里面还有一个角度怎么输呢？取消隐藏，我们隐藏起来了啊，取消隐藏，那么在这里面就输我们观测的 那个水平角就输了这个表格里面后面的一些计算，什么水平角啊，半次回角啊，二 c 纸啊等等一系列，他就自动计算出来了， 计算出来中我们把这个表格隐藏起来，就是一个完整的计算表啊，这里面显示出来了距离水平角度，那么半侧位置就算出来了，还有我们的二 c 值，二 c 互插值，这里面也 如果超了这个规范值，他这里面会提醒你超限了啊，那么这个一次回缴就计算出来了，是不是很方便？
149何足道
12:15查看AI文稿AI文稿大家好，我是何老师，今天给大家讲一下水平小的观测和计算控制测量，它分为高层控制测量和这个平面控制测量。 高层控制测量他又分为水准测量以及三角高层测量。我们的平面控制测量分为卫星定位测量，也就是我们所说的静态测量，还有导线测量，三角形网测量。 那么我们的测量呢，工作主要是要测角度、距离以及高层，我们常采用的仪器就有随着仪、全来仪、 rdk。 那么我们下面就以全站仪如何在导线测量里面观测水木脚给大家讲一下。那么首先我们要了解一下什么叫全站 仪？全站仪也就是全站型的电子测距仪，是一种集光、机、电为一体的高科技的测量仪器，因疑似安置仪器可以完成测水平角数据小距离高差 全部可以完成测量工作，所以我们称为全站仪。那么这个全站仪呢，主要由三个轴组成的，试准轴、 横轴和这个竖轴组成的。那么我们的水平角和竖直角观测，它采用的是用测回法进行一个观测。 那么什么叫撤回法呢？也就是说我们同时用仪器的正镜和道镜来测量一个位置角的 方法，我们叫撤回法。那么什么叫正镜，什么叫倒镜啊？这左边有一个全站仪的图片啊，这个也就是我们仪器的正镜，也就是盘左， 自动螺旋木径和水管气泡面朝观测者，水平自动螺旋在右侧，这种就是正镜啊，就是盘音左。 那么什么是盘右呢？也就是在正经的状态下，我们将水平度盘旋转一百八十度，再将这个望远镜旋转一百八十度， 使我们的木径面朝观测者，那么这个水平的旋转螺旋跑到仪器的左侧，那么这里面的水管气泡和这个自动螺旋多到 背面去的，这种状态下也就是我们仪器的朋友或者就是倒进。那么我们全站仪为什么要进行撤回法进行观测呢？ 这个就是为了消除我们光软件的四种轴不垂直横轴，横轴又不垂直竖轴而引起的那个误差的。 那么在导线测量当中，我们如何去确定一个测回数？这个主要是根据我们的测脚精度和导线的等级来确定的， 那么我们就要看规范呢，我们来看一下这个工程测量规范，我们大家知道工程上面常采用的导线是一级和四 四等导线居多，那么我们这里面的测回数就是根据我们的测角精度和导线的等级来确定的。现在我们来 看一下啊，就是为了减小我们肚盘的分化误差的影响和撤回应，根据撤回数 n 按一百八十度除以 n 变换肚盘的开始直盘的位置。 例如我们用一秒的仪器去测四个测回，那么我们查规范看就是四个测回， 那么每一个撤回盘左开始直盘变化值就是一百八十度除以四，那就是四十五度，那也就是说我们第一个撤回的盘左直盘数就是一个略大于 于零的。第二次回盘左开始直盘数就是一个略大于四十五度的，那么第三次回开始直盘数就是一个略大于九十度的。 第四个撤回开始直盘数就是一个略大于一百三十五度的这个角， 下面我们以三个控制点为例，给大家讲一下水平角的一个观测，现在有 aob 三个已知控制点，我们现在用两秒的仪器设一起导线，那就需要两个撤回， 那么首先我们一技是架设在 o 点上面， ab 两点上面分别架设棱镜基座，那么我们为了提高测距的精度，我们要在全 全在里面要进行一个气象改正，那么气象改正哪些东西呢？也就是一个温度，气压以及一个海拔和折光这四个参数，那么这四个参数里面我们只需要 改正这个温度和气压这两项指标就可以了，这个气象改正也就是我们所说的一个 ppm， 值得改正啊。 在进行控制测量的时候，我们一定要去买一个温度计和气压表，要每一测站里面实地量取这个温度和气压， 在这个肚盘里面去改正一下温度和气压这两个改正数就可以了。在仪器里面气象改正完成之后，首先 首先我们用仪器的盘左，也就是正镜去观测水平角，我们水平角的观测一般的是左脚，那么首先我们用仪器对准好目标 a 点，因为他是盘左的时候开始是一个直盘竖啊， 那么我们就要在仪器里面设置一个略大于零的一个直盘数，进行一个测距 填写在记录表里面，那么我们再转动仪器对准好目标必点 的人际中心进行测距测脚，那么将这里面的仪器的角度记录在记录表里面填写好，那么我们再进行 a 点和 b 点的水平角的一个计算，那么这个夹角就是通过 b 点的读数减 a 的毒素计算出我们这个盘左手的说一瓶假脚就是这么多，那也就说明我们前半侧回就完成了，前半侧回完成，那么我们就可以进行下一步盘右的观测，也就是下半侧回的一个观测， 我们将竖盘和水平度盘旋转一百八十度，用倒进去测量，那么此时我们就不需要去搞什么直盘了啊，就直接 对准好目标 b 点的棱镜中心，就直接进行测距测脚，将所测的角度和距离填写在记录表里面去，我们再转动仪器对准好目标 a 点，那么对准好 好之后，我们也要进行测距测脚，将这些数据填写在记录表里面，那么我们下一步就可以进行 a 点和 b 点盘右的时候，这个水平夹角的计算，一样的用 b 减 a 的毒素，那么得了盘右的毒素， 那这个后半侧回就完成了，也就是我们的第一个侧回完成，那么第一个侧回完成的观测顺序就是 abba 这种观测角度的顺序啊，就是我们盘左的时候，先后视的是 a 点，那么再看 b 点，在排忧的时候，我们就看 b 点，再去看 a 点，这种观测顺序啊，那么一个撤回完成之后，我们就要判别你所 侧的角度的精度和不合要求，我们就要去看这个二 c 值和二 c 互插值的一个计算，下面以表格的形式给大家讲一下二 c 值和二 c 互插值的一个计算， 这就是我们的四组数据，就是我们通过外页撤回法在我观测的四组数据。 首先我们来计算一下水平角半侧为直，那么他就是用 b 点减去 a 点的毒素，算是我们半次为直，如果 b 减 a， 他是小于零的毒素，那么就要加三百六十度。 一错回所做角度的精度满不满足规范值，我们就要计算二 c 值和 二 c 互插值。那么什么叫二 c 值啊？就是说在同一侧回类相同点的盘左读数减去盘右读数加减一百八十度， 那么为什么加减一百八十度啊？就看我们的盘左减盆右大于零，那么就要减一百八。盘左减盆右小于零，那么就要加一百八十度。那么我们套用这个公式，就可以把 a 点 两个数字啊， a 点和 a 点相减，那么最好算出来，我们 a 点的二 c 值是正四， b 点的二 c 值是零。那么根据国标五零零二六杠二零二零工程测量标准要求，一级导线 二字一直的规范值是要小于等于十二秒的，那么现在我们正式和零都是小于十二秒的啊。 那么是不是说明只要是二 c 值两个规范值没有超这个二 c 值的，那个规范值就符合精度要求的呢？这个还得看我们的二 c 互查值。 什么叫二 c 互插值啊？也就是说在同一撤回类两点之间的二 c 之间的那个差值，那也就是说 a 减 b 点的二 c 值，那么 a 点的二 c 值是四正四，这是零，那么相减得出来就是正四，二 c 互插值是正的四秒。那么 啊，根据规范要求，我们一级导线二 c 值小于等于十二秒，二 c 互插值要小于等于十八秒，只要这里面的 三项指标任何一个超这个规范值，那么我们就需要重测啊， 那给大家稍微说一下，假设我们这里面是正十，这是负十秒，单棍的来看，他都是满足小于十二秒的对不对？但是他们这之间的二 c 互插值是正二十， 他是超线的，是要大于十八秒的，所以这需要重测，那么这个只要注意这个细节就行了。这里面未超线，那么我们就可以继续下一个环节的计算，就是要计算一个 一测回指的计算，那么就是将两个测回半测回指相加除以二去的平均值，最好得出来的就是这个值。 注意我们在第二次回的时候，这个盘左的直盘数就是要略大于九十度的这个角的啊，不要直拧，因为每一次回开始直盘数是不一样的， 主要是为了消除我们仪器的度盘分化误差，大家注意这一点就 ok 了，今天我的课就讲到这。
991何足道
05:16查看AI文稿AI文稿大家好，本期视频给大家讲解一下边坡水平位仪监测数据的处理。我们来看一下这个图纸，这是边坡的顶部线， 这是边坡滑动的方向， 我们在边坡的顶部绘图啊，埋设有监测点， 这个是监测点最初的位置，二号点和三号点代表监测点移位移的轨迹。 很多监测人员在计算的时候 只计算南北方向或者东西方向的变形量，现在我们想知道这个监测点往坡角方向的变形量， 在这里我们首先要对这个边坡标注一下方位角，以人面对基坑，从左手侧往右手侧会制 这个角度，我们用度单位表示就行。然后将监测的数据填写至我们的监测软件这个成果汇总表中来， 这个是边坡点，这个是方位角， 这个是方位角。 然后将第一期、第二期、第三期的坐标填写之 报表中啊，这是出读数，这是第二期的监测数据，这是第三期的监测数据。 然后我们点击水平位仪监测中的本期计算，计算好之后结果会在这个区域显示，我们点击一下 好计算完成。在这里我们可以看到 计算的结果有本次变形量和累计变形量，在这里这两个数据就是相对 边坡坡角的位一量。我们来看一下这个数据， x 方向四百一十一点九毫米， 也就是这个值， y 方向的变形量一百六十一点二四毫米，也就这个值。嗯，这个值计算结果是一致的， 所以在我们这个程序里边计算非常简单，只需要将每一期监测点的坐标填写 填写在表格中，最重要的是设置这个方位角， 那么我们程序就能将坐标进行转换成相对边坡，坡角这个变形量 好演示完成。
13宏泰测绘软件
