安川伺服驱动器参数设置步骤图

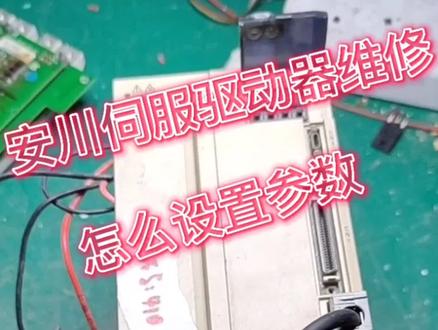

这是一个安全 s g d m 杠三零 a d a 的 驱动器，我先来检测一下模块有没有损坏。黑表笔这个政策哈， s t u v w 这红毛笔，这个负测 r s t u v w， 我 现在测能感觉出 u v w 的 上弹力应该是有问题的， 他反正是没有击穿，我们现在给他先上个电看一下，让现象现在给安全加一个主电，加控制电，我看他报什么警， 现在上面我的电压已经调到二百二了，现在报 r c 九是因为我编码器没接，我们接到了编码器跟电机，现在报 r 四十一。拆下来看一下到底是模块坏了还是因为别的因素引起的。我们打开主板看一下， 现在测一下模块，黑标笔对着正红标笔，分别对 l 一、 l 二、 l 三，然后 u u v w， 再测下三笔， 红标笔对着 n 二 s， 你 做 l 一 l 二、 l 三，再测 u v w。 一个神奇的现象发现了在母胚内部测母胚是好的，但是在外面测的时候， u v w 上下壁是不通的，那一定是这个电路板上面有断线了，然后我就检查一下有没有坏的。嗯，首先我们看到最典型的就是这个保险丝， 嗯，保险丝如果是断的话，他也会爆低电压的，但如果他没有坏的话，一定是电压检测回路有问题的。 我首先首先先量一下保险丝有没有坏，发现一量保险丝不通了，那有可能就是它坏掉了，它坏掉了，我们不仅仅只是换它坏，我们一定要检查它的胃部回路有没有明显的问题。 你看正常保险丝，我们测的时候他应该是用你那个叫的，就跟我们表笔搭在一起，这个声音是一样的，现在他是无穷大的，说明他已经断断掉了。然后我再简单的检查一下外围的一些电路， 这主回路上面是没有没有短路的，所以我断定这个保险丝应该是烧掉，就是因为保险丝烧掉才引起了刚刚的报 r 四十一低电压，现在我们找一个保险丝把它换掉， 那我们要确认一下保险丝是不是好呢？你看我刚刚说的，他测的应该是风平浪静的是一样的，所以我判定保险丝是好的。我现在把主板插上去， 接上外面的连接线， b 二跟 b 三的，不要接错了， 这接的是正一跟正二，然后接上主片，接上编码器，把电动机，电动机上面有 u v w， 把它接好， 刚刚显示是 r 四十一低电压，现在上面显示 r， 说明 保险丝烧掉确实会引起爆低电压的报警。现在我调试一下电动机，让电动机转起来，按第一个键，长按第二个键，调到 f 零零二，长按最后一个键，显示了 gog 是 点动模式。现在我按上下键，电动机就应该转了，我们看一下 看这东西已经转了，这反转，一个正转，一个反转，这个是正转，你再看一下这是正转，这个是反转。
粉丝4655获赞1.5万
相关视频
01:04
01:32查看AI文稿AI文稿龙哥龙哥，这刚买的鹌鹑电机，一上电就有啸叫声，有异响，我要退货！电机啸叫很可能是参数设置不当。造成电机啸叫的原因主要有两种，一种是四伏参数设置不当，还有一种是机械共振。在调整四伏参数之前，要将 免调整选择这个功能设置为不起。用以下几个四幅参数，如速度环增益、位置环增益、转动惯量比，若数值设置过大，就会导致电机啸叫。其中影响最明显的是转动惯量比 改完后声音正常了。要改这么多参数呀，有没有更简单的方法嘞？还可以用软件自带的调节功能 执行自动调节，最后写入四伏机械共振导致的电机啸叫，可以用四伏调试软件上的机械分析功能进行修正。 最后还要检查机械间隙安装是否正确，接地屏蔽都要做好，否则再好的参数也压不住。小奖， 你有遇到不能解决的暗穿异响吗？评论区留言，我给你解决方案！
03:11查看AI文稿AI文稿图，机动器参数导入导出及保存方法如下，首先把那个 usb 插到机动器的西安器接口这里去，另一端就连到这里，然后打开安装调试软件，等待 好软件已经打开了，如果这里没有显示出来，你就点这个，像屋子这里点一下，它就会出来这样子，然后点击连接四伏，如果这里没有显示出来，或者是已经显示了你，你可以点再次解锁，再次搜一次，然后选择 usb 检索四伏单元 好，这里就会显示出那个驱动器型号，连接上的驱动器型号，然后点击连接就可以就进入到那个驱动器参数界面里面去了，稍微等待一下，好 进入这个界面来，然后点击这个箭头处的那个菜单，选择参数，编辑 好就进入到这个界界面了。现在我们先把那个参数导出来，首先点击导出，选择四部单元单位这里，然后选择存放路径，现在我把它存到地盘， 随便起了一个名字，我是存到以幺幺幺为名字的那个地方，然后点保存 好，保存完了，如果是从别的驱动器把那个参数导入进入到这个驱动器来，就选择导入，也是这样子，势不单言 单位，然后去找到你参数存放的地方，然后选择他我这里，之前刚才我存是存在 d 盘这里幺幺幺，现在我写了他，然后打开点击，是 这个是躲到这个界面来啊，但是还没有写入到启动器的内部内部里面去，所以还要执行一步，就是这里全部参数，这里要点击这个地方，把它存放到里面去，现在我们开始点击 写写录，写录完了弹出这个对话框就是写录完了，然后点击确定，然后断电重启就可以了。长速的保出导入以及保存的方法就是这个样子。 如果你需要寻找松下师傅电机、松下传感器、松下 plc、 松下变频器、安全师傅电机、安全变频器等供应商，请联系深圳海恒机电，成功近十年的行业销售经验，关 方授权代理五千万家常备库存，是你值得信赖的合作伙伴，期待您的加入。如果你有更多关于安川师傅驱动器，如何通过电脑软件从旧的师傅器里面读取参数并导入到新的师傅器里面？操作方法步骤流程教学视频 sigma 七 sigma 五鹌鹑师傅驱动器参数调试、鹌鹑师傅器参数如何导出？鹌鹑师傅器软件拷贝参数鹌鹑师傅器参数导入鹌鹑师傅调试软件、鹌鹑师傅驱动器参数设置、鹌鹑师傅器 调参数方法、鹌鹑师傅器参数设置流程，鹌鹑师傅器参数设置、鹌鹑驱动器调试方法等请私信我。
487松下伺服电机代理商

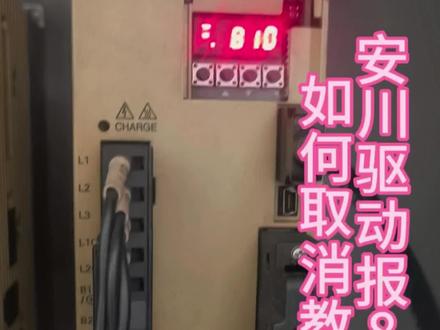

00:51查看AI文稿AI文稿大家好，今天给大家讲一下安全驱动报八幺零如何去消除它。 因为好多我们用安全驱动器的时候，它会报这个警，首先调到 f n 零零八，按一下最后一个键确定，确定以后出现那个 p、 g、 c l， 四调到 c l， 五 调到五以后按第一个键出现 d， o， n， e， 这样子就可以了，可以了以后我们再把它调回 f n 八，这时候我们要关机重启， 所以我们现在试一下关机，关机以后重启，重启以后我们看一下他有没有报警，你看现在显示 b b 他 就可以了，报警消失。
255乔帮主说机床

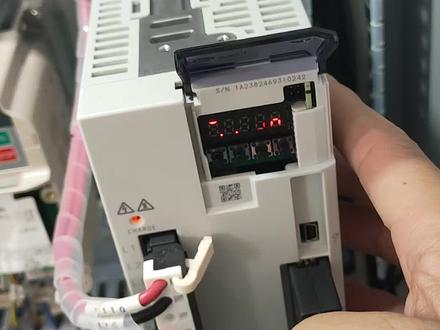

00:39查看AI文稿AI文稿大家好，今天给大家讲解安川私服驱动器点动启动，呃，参数设置，首先 首先点 mod 一键，然后找到 f 零零二点白条键进入端子启动，进，进入点动启动模式，按 m 键使能， 然后按上下键就可以调四伏，四伏电机的运转方向，正转反转。
191雅雅.

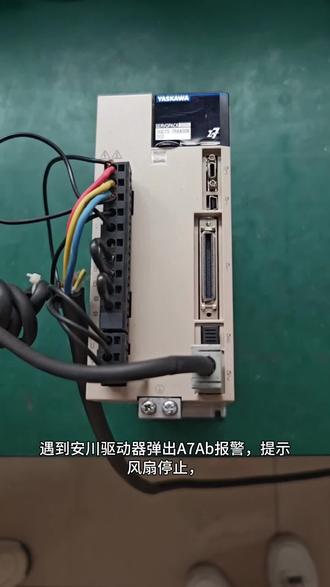

00:54查看AI文稿AI文稿遇到氨川驱动器弹出 a 七 ab 报警提示风扇停止，可明明外置风扇看着还在转，是什么问题？这个是外置风扇，拆卸方便，我们拆开看一下， 风扇上全是油，内部检测肯定有问题，直接更换一个新的装回去看一下，如果还报警，说明电路板风扇检测回路有问题， 显示 b b 了，确实是风扇坏了。最左边的按键按一下，第二个键按两下，找到 fn 零零二长按就是点动模式，上下键就是正反转，你学会了吗？
25维修变频器
02:05查看AI文稿AI文稿上 gplc 接上了，但调参数测电机还得靠电脑。今天三步教会你。第一步连线核心是这根白色调试线，注意不是网线，它是一段为 usb 转四八五通讯线，另外一段带一个水晶头的连接线， 水晶头一角接通讯线的二，二角接至通讯线的二加调试接口定义四幅品牌说明手册均有详细说明。开始接线，一头插驱动器调试口， c n 五 c n 四，一头插电脑。同时电脑安装上厂家提供的调试软件，并点击图标，打开 第二步，任界面，查参数软件主界面四大块菜单栏，导航区显示区历史信息。 先点击菜单栏连接，选好 com 端口，注意一定是根据您电脑管理器中实际深沉的端口为主。其次，波特率默认一万九千两百，数据位八位等，除非特殊定制，一般我们选择默认值即可。 再点击添加设备，添加上我们的四幅设备，接下来可千万别急着点试运行，我们需要先进导航区的设备和参数项，核对设备信息、驱动器状态以及参数，如电子齿轮比、转速、电流等，确认信息无误。再下一步。 第三步是操作，切到是运行界面，点使能听电机兹一声，力词轴锁住，依次点 jack 正转反转，电机慢速点动，观察旋转时是否有震动。有意向、 有兴趣的伙伴也可以是操作速度模式以及实时监控电机转速角度等曲线变化，现场数据一目了然。 以上三步表明四伏参数接线硬件正常，可放心交给 plc 控制。最 后温馨提示，软件连不上装驱动查看口和端口速度模式前必须空载，手不离即停，安全第一。好了，关于四伏的险行接线软件调试，您已经通关了，还有想了解的都可以打在评论区。
02:03查看AI文稿AI文稿大家花一点点时间啊，跟我们从头从伺服器的架构到线路板维修，大家花一点时间呢进来看一下，我们全面的讲解一下。 首先呢我们今天拿的呢是安装的驱动器哈，安装驱动器我们首先第一件做做的事情呢是干什么呢？首先我们要看一下它的供电哈，因为这这些产品有二百二电，有三百八和一百一的电，我们所以我们要先看一下供电， 他写了哈三相电二百二到二百四的好，我这样呢我们就知道了，我们给的电就是二百正常二百二的电。然后呢我们全面了解一下哈，首先我们拿到这个东西，我们可以看到这里一排的一排的这些数数字哈， l e l r 三，我们这是一组，我们是主电，主电呢是三相电哈， l e l r 三，然后电源辅助电，这就是说显示用的电呢，我们一般用的是小的 l e c l c 这单相电， 我们一般把两相的电啊叫为辅助电，辅助电就是供住他内部结构供电用的电叫辅助电，到时候我们会拆开板子再去给讲解的哈，那 b 一 人家写了正，看到没有正，这就是就是正了，然后 b 二呢是刹车 好，然后这还有副副的话，因为有一些我们是因为我们安装是带插头的哈，可以看得到 这个这个，摁，那是看到没有，没有使用的关掉了，然后两个副是短接的，看到了啊，大家看到了 u v w 呢，就是动力线啊，就是电机的动力线输出就是伺服系的输出，动力线显示四个按钮，菜单上下和确认键，就用来调节参数用的 通讯口，我们一般用软件的时候连接用的通讯口了，这个呢就是五十频插头，五十频插头上回机的信号啊， 正反转的信号啊，我们又如果用 p、 r、 c 来控制啊，或者用什么东西控制信号，就走这里了。 c n 二呢？ c n 二的口呢？是那个编码器的插口啊？我们接编码器如果不接呢，可能就会报警， c 九零下。
291六哥在合肥
00:44查看AI文稿AI文稿四伏驱动器的参数设置，控制模式，位置控制速度控制转矩控制一圈脉冲数， 比如十毫米导程目标精度零点零零五，那一圈的脉冲数就是十，除以零点零零五毫米，等于两千个脉冲 i o 信号正负逻辑，此人正线位负线位外部停止信号脉冲格式， 脉冲加方向叉分 ab 向加。减速时间 a c c 加速 d e c 减速负载惯量比负载惯量除以电机转子惯量核心动态性能位置还增益速度还增益电流，还增益电机旋转方向，顺时针，逆时针。
741工控姐妹
01:44查看AI文稿AI文稿为什么很多客户安川四伏没用几天就坏了？那可能是你接线错误，今天就教大家一套正确的安川接线方法。我们这个是安川四伏单向二百二的接线方式。首先将四伏的黑色端子拔出， l 一 l 二十四伏主电 l e c l 二 c 十四伏控制电 l 一 与 l e c 可以 并连接线， l 二与 l 二 c 可以 并连接线。单线二百二的接线方式不区分零线和火线，这里接电机的 u v w 三相电， 这里接地线，这是编码器线。我们将编码器线插在四伏的 c n 二口，这是 c n 一 控制信号线。将控制信号线插在 c n 一 口， 将两端螺丝拧紧， 这里将 c n 八安全接头拔下来，然后接上安全电缆， 将控制信号线的另一端插入四零一端子牌上。 特别注意的是，脉冲二十四伏不能接反脉冲电压，二十四伏要串二点二千欧的电阻， 这样整个脉冲四伏接线就完成了。你在接线时经常遇到哪些问题？评论区一起交流！

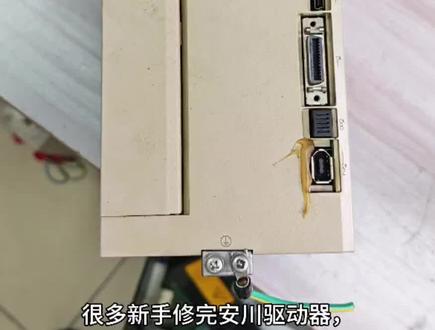

01:17查看AI文稿AI文稿很多新手修完安全驱动器，通电就踩坑报警连环出，还找不到根源。今天手把手教你驱动器修复后标准化测试逻辑， 看完就能照着排查。一、故障，驱动器到手，使用万用表二极管档测量 igbt 功率模块三项上下桥臂导通特性，判断模块是否击穿短路。 二、紧接入主回路电源线空在上电驱动器报 a 点 c 九零编码器通讯故障属于正常现象。三、接入编码器后，驱动器报 a。 三百再生故障解决方法， b 二、 b 三，单子外接制动电阻。 四、整机接入大功率电机上电，驱动器无报警，使用安川调试软件通讯完成参数核对，一直行四伏使能立刻报 a。 四、一零母线欠压，伴随电机抖动。 故障根源，驱动器功率偏小，更换功率匹配的小功率电机再次整机测试，运行平稳无抖动。 最终结论，驱动器本身维修合格，前期报警均为载不匹配，外围配件缺失导致的适配性问题。
10:55查看AI文稿AI文稿大家好，我是东莞公共人，这节课我们讲解私服驱动器的参数设置， 在做定位控制的时候，我们需要设置哪些参数才可以让我们的私服正常的运行起来？如果参数设置不对，我们我们的私服电机可能会有问题，运行失败。 不同的私服品牌可能他的参数的啊，编号不一样，比如说我们需要设置控制模式，可能我这个私服品牌是这么一个编号， 其他的私服品牌是其他的编号，这个啊，不用管他，没有关系，我们需要理解的是这一边，对吧？你这些参数到底要设置哪些东西？ 首先第一个选择我们的私服旋转方向啊，不同的私服品牌你都需要去选择这个方向。 好，我们以松下 a 五为例，松下 a 五是这个 p r 零零零零，这个参数旋转方向很好理解，对吧？你到底是顺时针旋转还是逆时针旋转啊？可以通过这么一个参数去选择，等一下我们去选择 第二个呢？选择控制模式，因为似乎啊，可能有很多种模式，比如说我们的位置模式、速度模式，转去模式，用的最多的还是我们的位置模式，做定位控制等等， 所以我们要去选择啊，你要选择位置模式才可以，才可以去做定位控制。还有干性设置和惯练笔设置，这两个对于我们初学者很难理解，对吧？我们稍后会有详细的去讲解什么是干性，什么是惯练笔啊？ 嗯，还有一个我们的脉冲指令的输入方式，你是脉冲加方向还是双脉冲，对吧？我们接线的时候也也也大概讲了一下，双脉冲是不是 还有圈脉冲的设定，我转一圈需要发多少个脉冲啊？圈脉冲可以去设定啊，四伏电机这个功能非常好用，对吧？在后面呢，做我们这个啊，毫米数的定位 啊，设置圈脉冲数就行了。还有电子齿轮比啊，电子齿轮的分子与分母，这个呢，啊，与圈脉冲数它们之间啊是有关系的， 后面呢，我们都会去详细的去讲解这些东西。还有一个重要的就是恢复出厂设置啊，由于我们很多初学者会买二手的四伏电机来练习，对吧？很多二手四伏电机呢，它里面有原先的一些参数啊， 你不知道它设置了什么东西，对吧？没关系，我们把它恢复出厂设置，我们从头开始去设定我们需要的这些参数就可以了。 好，我们先来做一个恢复出厂设置，这是松下 a 五的恢复出厂设置啊，松下的 a 系列啊，我们出场方式都是差不多的，我们一步一步来啊。第一个， 呃，我们 led 初时显示 r 零状态下就是我们啊，是否开机以后会显示这个 r 零啊？这这种状态下我们去按这个 s 键啊，进入监视模式。 好，我们来按一下这个 s 啊，这个 s 呢，就是 set 设置键对吧？这个 m 呢？呃，模式键，这个就是几个方向，非常简单啊。 好，按下去之后呢，你看到没有啊，它会显示这个 d 零幺 s p d， 看到没有？ d 零幺 s p d。 好， 第二步，按这个 m 键三下。切换到辅助功能显示，来，我们按这个 m 键啊， m 键按三下， 一二三。好，它会显示什么呢？ e f e c l 看到没有？ e f e c l。 接下来按六下啊，线上这个键 就会显示啊，参数的初识化。好，按六下这个键啊，按这个线上的键，按六下，我们来按 一二三四五六。好，它会显示这个 e f i n i， 看，没有， e f i n i 哎，这个时候呢，我们再来按这个 s 键，进入参数出式化的执行界面。好，来按这个 s 键啊， 按一下好，会显示这个 i n i 啊， 是不是会显示这个啊？接下来在这个界面下啊，按住这个向上键，按住这个啊，按住不动。好， 约五秒钟会显示右边这个啊，这个符号啊，一步一步的往左走，走到尽头啊，会显示 start， 然后呢会显示 finish 啊，完成， 当它显示这个啊， finish 完成了以后呢，我们这个出使画就完成了，我们来按住这个向上键，按住不动啊， 来走，你看这个啊，会往左边走，哎，现在呢，会显示什么呢？ finish 啊，对吧，显示这么一个就是完成出使画了啊， 这个时候我们的私服内的参数全部被我们初步化了啊，假如你是买的二手私服电机，对吧？按照这个方法把它恢复到出厂设置，那接下来我们来设置我们第一个参数，选择方向， 选择，选择旋转方向。 pr 零零点零零。好，我们进入设置模式啊， 好，按下这个，嗯， set， 然后呢按这个 m 键啊，连续按按两下之后会出来这么一个 p r 零啊，零零零，看到没有，这就是我们的零零号参数。 然后呢点 set， 进入设置。好，现在是一，它只有零和一两个模式啊， 这是我们使用手册关于零零后仓促的设定啊，这个仓促就是设置旋转方向，这个非常简单，只有零和一可选，对吧？如果现在的方向不是你想要的方向，那假如我们现在是一，他不是你想要的方向，那你把它设置为零就可以了，他就他的方向就会啊，转换过来。 零零一号参数选择控制模式。什么意思啊？就是选择我们的位置模式对吧？零号位置模式，一号速度模式，二号转进模式啊，这些我们都不要，我们做定位控制选择零就行了。好，我们回到啊 设置，然后呢？零零一号参数对吧？进入设置。哎，他现在是零，默认的就是零，对吧啊，默认就是我们的位置模式，不用变，不用不用管他，好继续设置他的干性和惯量比啊这两个， 呃，初学者呢，需要详细的去理解才行的啊。我们稍后再讲，先把简单的给它设定好。 好，零七号选择指令脉冲的输入方式。我们既然选择了定位模式，那定位模式呢？有不同的脉冲输入方式。先找到我们的啊，零零七号参数 七好进入 set。 现在呢是一啊，我们看一下零零七号参数，看一下使用手册来找到零零七啊，其他的呢？默认就行了，不用管它， 零零七和零零六是配合使用的啊，我们来看一下这个，当零零六选择零的时候，我们零零七选择零或二选择一，选择三啊，都有什么区别？ 我们选择的是脉冲加方向，就这个脉冲加符号，这就是脉冲加方向啊，那这个一呢是什么呢？双脉冲，正负脉冲啊，就是说你正方向 你要发正方向的脉冲啊，负方向你要发负方向的脉冲啊，双脉冲，我们选择这个脉冲加方向啊，如果是双脉冲的话，那它需要占用两个定位轴， 比如说我们 f x 三 u 主体只有三个轴，对吧？如果你选择正负脉冲，那你一个轴要占用这两个啊，轴地址，这流量费我们大部分定位控制呢，使用这个脉冲加方向， 所以我们选择三号，六号，你选择零还是选择一，这是什么意思啊？六号就是我们的指令脉冲旋转方向的设定就是关于我们的旋转方向的啊，这两个呢，你随便选一个都没有关系啊，如果方向不对，你再给他换一个，他只有零和一选择，对吧？ 好，但是呢，我们七号哎，我们要选择这个三，那现在呢？是一，我们要把它设定为三啊，往上走一二三，对吧？设置好以后，按住这个 size 键不要动，哎，等一下呢，它就保存了啊， 然后继续我们零零八号参数啊，旋转脉冲就是圈脉冲啊，圈脉冲的选择零八零九幺零，这三个参数是一起的啊。呃，这三个参数有什么意思呢？ 当你使用电子齿轮笔的时候呢，你这个零八号参数你要设置为零啊，才有效。如果你不使用电子齿轮笔，那我们就使用这个圈脉冲啊，你把零八号设定为我们的圈脉冲数来，走到零八号， 好，点进去看一下。默认的现在的啊，全麦充数个十百千万啊，是一万，那我们就啊默认他一万啊，我们用的常用的啊，常用的设置为一万个全麦充， 如果我们需要电子齿轮比，那你就把 pr 零零八这个参数啊设置为零啊，电子齿轮比呢？我们在啊后面的章节有专门的讲解，我们在这里就不讲啊。 好，这个零零八号我们就选择一万就可以了啊，那这个时候呢，我们的基本的参数就设定完了，非常简单，对吧？哎， 一二三四，哎，设定了这四个基本参数，这两个啊，我们来详细的分析一下这两个是什么意思。
01:40查看AI文稿AI文稿哎，代工，我想问一下这个圆弧是怎么画的？是用笔画的，我当然知道是笔画的，我想知道程序里面是怎么实现的，那我带你在程序里面看一下。 硬件方面需要配置两个轴，圆弧插补需要在运动程序里面写。圆弧插补分为两种，一种是半径指定的，一种是中心位置指定的。 程序里面 pln 后面跟的是两个执行差补命令的轴，下面的 mwc 就是 差补指令，前面两行是半径指令的差补命令。 半径指定的岔部命令需要分两步写，第一行是零到一百八十度，第二行是一百八十度到三百六十度，下面第三行是中心位置指定的圆弧岔部命令首先需要设置两个轴最后的终点位置，然后是设置中心位置 半径指定的插补命令只需要设置终点位置和半径。运动程序写完之后需要在梯形图里面调用。接下来给大家看一下不同插补方式轴的运行轨迹。 你的圆弧插补是怎么画的呢？欢迎评论区交流。
00:58查看AI文稿AI文稿四伏驱动器常见参数调节，首先把线接好，一定不要接错，电机动力线 u v w 一定要看清，如果接错有可能烧坏驱动和电机，零线和火线没有固定，如果一上电就报十一号警。恭喜！ 接下来开始调基本参数，首先找到 pa 五十三，这是电机只能信号，有两种方式，然后是 pa 十四脉冲输入方式。第三十四伏控制方式 pa 四目前有六种模式， 后面是细节参数调节， pa 十五脉冲方向取反，如果电机方向需求相反，改为 e p a 十一为电机每旋转一圈的脉冲数，当数值为零时，就开始采用电子齿轮比， p a 十二为分子， p a 十三为分母关系。如图，没听懂的可以找我们要文档。
01:33查看AI文稿AI文稿还在为是否调试头疼吗？别慌，今天教你八步搞定，解决了百分之九十的调试难题！ 第一步，锻炼仔细检查线路、动力线、编码细线，挨个核对总没错。 第二步，安全上电后，看看驱动待机状态是否正常。第三步，遇到故障别慌，把代码问题逐一梳理复位。 第四步，没报错了，就空载点动试转，确认电机运转方向对不对。第五步，连接机载负载后， 调试干性新意，把抖动异响都消除。第六步，开启四伏，让它自动惯量整定，优化电机三处。 第七步，配置好电子齿轮比现为这些控制三处。第八步，整机全程跑机测试，验收合格就能正式的用啦！ 就这八步，是否调试轻松拿下，赶紧用起来，解决你的实际难题，觉得对你有帮助，记得点赞收藏！
