03:27查看AI文稿AI文稿西门子 hmi 面板的概述西门子的 hmi 人机界面产品包括各种面板和 wincc 组态软件两大部分，此处我们只介绍面板。 面板的种类很多，按功能不同，大致可分为微型面板、移动面板、按键面板、触摸面板和多功能面板等。 微型面板主要针对小型 plc 设计，操作简单，品种丰富。移动面板可以在不同地点灵活应用。 触摸面板和操作员面板是人机界面的主导产品，坚固可靠，结构紧凑，品种丰富。多功能面板属于高端产品，开放性和可扩展性最高。还有一 一种可与 st 一千二控制器无缝兼容的经典系列面板。它可以由西门子开发的高度集成的工程组态软件 semitic stepty basic 直接组态。 按面板的尺寸不同，大致可分为四寸面板、六寸面板、十寸面板和十五寸面板等。 在这里我们重点介绍西门子即将推出的两款智能面板 smart panel， 它定位于中低端，但拥有更好的性价比，高性能的处理器，带来更快的通信速率和画面处理性能。 新推出的 smart panel 有两款， smart 七百和 smart 一千为高分辨率的触摸屏，从七寸到十寸宽屏显示。面 板内部采用高性能 am 处理器，集成 rs 四八五接口，拥有西门子一贯的优秀品质。 smart line panel 适用于单机自动化场合，能够实现与 s 七两百 cn 的简单无缝连接。 下面我们就介绍两款智能面板， smart 七百和 smart 一千的性能。 smart 七百为七寸宽屏， smart 一千为十寸宽屏，显示类型为 lcd， 分辨率为八百乘四百八二百五十六色，亮度可调，直流二十四伏供电，带一个 rs 四八五通信接口， 最大通信速率为一百八十七点五 kb 次每秒，不支持以太网通信，不带 usb 接口，不支持 sd、 cf 卡等 没有功能按键。 smart line panel 支持恶劣的工作环境，前面版保护等级为 ip 六五，后面版为 ip 二零。 smart line panel 除了支持与 s 七两百 cn 的连接外，还可以与第三方 plc 通信，如三菱 fx 系列和欧姆龙 cpe 系列等。 smart line panel 支持最多五百个变量、五十个画面、二百个报警、三十二个报警等级、五个配方，支持趋势视图以及报警消息、断电保持等，但不支持脚本归档等高级功能。 smartline panel 的组态基于 v c c flexible 2008 sp。 二、以上我们介绍了西门子各种面板，特别是 smartline panel 的情况，更多详细内容请参考以下网址。
2果树

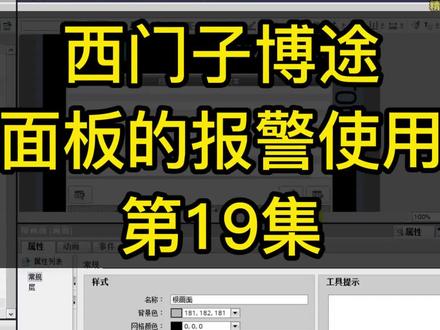

07:03查看AI文稿AI文稿下面介绍怎样主态报警窗口与报警指示器。报警窗口与报警指示器在全局画面编辑器中，主态报警窗口的主态与报警视图类似。 运行时主态的报警类别的报警。处于激活状态的时候，报警窗口自动打开。现在打开画面管理文件夹，双击其中的全局画面， 可以看到主态的报警窗口和报警指示器。报警指示器是一个图形符号 纸巾。报警类别的报警被激活的时候，报警指示器便会显示在屏幕上，至少存在一条需要确认的未觉。报警的时候， 报警指示器闪烁。如果报警已被确认，但是至少有一条报警事件还没有消失，报警指示器将停止闪动， 他上面的数字只是当前的报警过处。选中报警窗口以后， 选中巡时窗口的属性，属性常规， 用单选框选中显示当前报警状态，用辅选框选中微爵报警 显示的报警类别为 ar， 也就是事故，这样只能显示事故类别。当前被激活的报警，不管这个报警是否被确认，只要报警处于离开状 的时候，该报警就会消失。下面介绍怎样对报警系统仿真。选中项目书中的 ps， 一、单击工具栏上的开始仿真按钮，启动 ps s i m。 将程序下载到仿真 pic。 单击始终前置按钮， 将仿真 prc 切换到软钢皮模式。在 s 七 prc sm 中生成了电量转速 mw 四、 温度 mw 十二和事故信息 mw 十的低位字节 mb 十一的试图对象。 设置温度为正常值七百二，按回射键确认转数设置为五百。选中项目数中的 a 区 m i 下滑线一、单击工具栏上的开始仿真按钮， 点已成功以后出现仿真面板，显示出更画面报警式图中显示的是系统报警消息，用 pss im 设置温度值为八百八十度， 报警窗口被打开，其中的错误信息是倒打温度过高，同时出现闪动的报警指示器。用鼠标调节报 进窗口割裂的宽度，状态的应该把它调宽一些，因为他最多可能有六个字。在画面中可以将报警指示器托放到任意的位置， 分别零、 s 七杠 p 二、四、 s i m 中的 m 十一点零和 m 十一点一为一。状态，报警窗口中出现事故，报警 到达五百，接触过熟或到达接触过流，其中的五百是接触过熟文本中插入的转数的值。 报警指示器上面的数字变为三，表示当前有三条报警。单击报警窗口左边的确认按钮，因为机组过熟 和机组过流属于同一个确认组，他们被同时确认，他们的状态均变为到达确认 分别的 s 七杠 p 二、四、 s i m 中的 m 十一点零和 m 十一点一为零。状态， 报警窗口中的报警机组过流和机组过压消失，报警指示器上面的数字变为一，表示当前只有一条报警。 设置温度值为正常的七百二，报警窗口消失。报警指示器显示零， 挑起报警师徒过裂的宽度。 把状态的调宽一些， 选中出现的温度过高，单击确认按钮。因为三条报警都已经离开和确认，所以报警指示器消失。 选中跟画面报警式图中的机组过属报警。单击报警回路按钮，跳转到主态的画面一，单击跟画面按钮，返回报警式图所在的跟画面。 在画面切换的同时，机组过熟报警被确认。双击报警，机组过熟 也能够切换到花棉衣在 prcsm 中生成电量 报警确认 m w 二的第一位字节 mb 三的试图对象，把它改为 mb 三。将 mb 十一的第零位十一 在报警窗口中出现了机组过熟到达的报警。单击确认按钮 确认以后， m 三点零的第零位变为一状态，将 mb 十一的第零位清零，报警基础过熟消失，报警窗口也消失了。 第二次将 mb 十一的第零位之一激活了。接触过熟报警， m 三点零被自动的清零， 单机 m 十一点六 在报警窗口中可以看到 机组个数报警被 mb 十一的第六位确认，报警的状态变为到达确认， 同时 m 三点零也变为一状态。
126Gary学习库
01:48查看AI文稿AI文稿大家好，下面我们给大家讲解一下西门子 tv 系列精致面板初次使用时他的 ip 地址该如何进行设置。春和平使用的是 tv 七百系列的精致面板，等待春和平开机， 眼睛眼睛稍微等待一会即将开机，开机之后等待弹出多大框，选择控制面板，进入到控制面板之后，找到我们的网络， 双击好进入到我们的一个网络设置，然后单击拼叉 a 这个接口， 此时在下面我们选择指定一个 ip 地址，默认是没有 ip 地址的，选择指定一个 ip 地址， 在上面输入我们的 ip 地址，单击输入，输入 ip 地址为幺九二点幺六八点，比如零点二，幺九二 幺六八，零点二啊 p 二四的话，我们可以使用零点一，此网验码为二五点二，五点二五点零，那这样的话我们出了名的 ip 地址就设置好了，单机 ok 键 选择关闭关闭，然后单机传输按钮，等待我们计算机的画面传输。 我们还要注意，在下载时，我们电脑上的 ip 地址也要保证在联网端才可以执行我们画面的下载。 然后找到一根已探网线，一端插在我们触摸屏的网口上面，另外一端插在我们的电脑上面，他可以直接通过这个网口来进行下载我们的程序画面。喜欢知道朋友双击点亮给大家分享更多知识。
277上海洋睿自动化实训基地

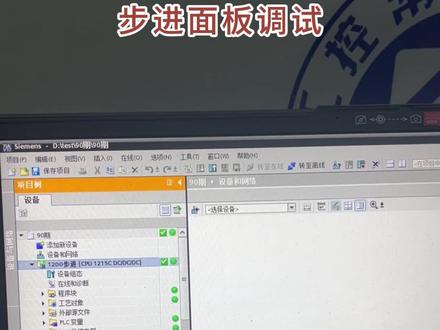

01:37查看AI文稿AI文稿大家好，这个视频给大家讲解一下幺二零零步径走太好了之后，如何去通过面板调试去调节我们的线位和圆点，那打开工艺，对象打开，走太好的步径，找到调试点到这里的激活， 这个时间监视的时间可以更改，也可以默认的三千点击确定，那启用了之后，点击这里的启用，首先我们点的点动，然后去调正方向和负方向，比如说我们先调正方向的纤维， 那这个时候他碰到了正方向的纤维，他就，呃会爆一个错误，那此时你 点正方向动是动不了的，我们必须要点这个确定，把它复位了之后再点正方向动，他也是动不了的，点确定只有反方向动才可以动， 按照这种方法去把反方向的线位也调对，调对了之后，那我们调圆点怎么调？直接点到回原点，点击这里的回原点，那这样子就可以回原点了， 会员列完成了之后，就可以去调定位相对和绝对运动了，这就是步进的面板调试。
