中兴2400四代可调电源套件功能

这一期准备改装中心二四零零 v 四点三版本零到一百二十伏，可调用的是阳江四代的套件。首先看一下必须使用的是 v 四点三版本， 这一期圈一个重点，看一下改装套件以及改装之前电源基本功能的测试。嗨，朋友们大家好，我是爱动手想生活大斌，这个改装套件整体是二百九十八元，看一下 第一个盒子是一个控制电路板，这一款套件当中原来电源的控制电源板直接拆除更换上这一个成品电源板， 相对于其余的套件，这一款改装起来更简单。第二个盒子是一个前面版，前面版集成了显示功能以及数码调控功能，相对来说安装上之后颜值更高。第三个袋子是三根排线，用于连接前面版的数码 板到后特的控制电源板。第四个盒子当中装着三颗耐压二百伏的电解电容，用于放在输出端两个整流二极管以及与他配合使用的散热片。 第五个盒子当中装的是进出线的尾插，用于连接进线二百二十伏以及输出直流电使用 基本上就是这些所有的配件，拆完之后将他们放置好，避免掉落。接着看一下购买到二手设备之后如何实验一下功能是否正常。他的第一个指示灯是输入指示灯，第二个指示灯输出，第三个是限流，第四个是故障指示灯。 接着看一下电源模块的背面，最左侧的是直流输出正，接着输出负，再往右是二百二十伏的输入以及接 地线，紧接着直接找两个鳄鱼夹给这个电源模块供上二百二十伏的交流电，看一下它的运行状态是否正常。通电之后两秒钟，第一个和第二个运行指示灯应该成绿色状态， 后侧的两个指示灯应该是熄灭的状态。这时用万用表的直流档测试一下，这块电源的直流输出端应该有一个五十一伏到五十九伏的电压输出，现在是五十三点三伏正常。 紧接着拔掉插座断电，断电之后对后特的故障指示灯会点亮，并且五秒钟之后会熄灭，这样就是正常的。 接下来将万用表达到直流电流测试档，在电源未通电之前，先将红黑表笔插入到电源的输出端，并且连接牢固之后通电，通电之 后应该有一个五到十安的短路电流，前面功能都正常之后接着测试一下他的调压功能，这里的第二个孔就是他的电压微调孔，依旧需要接上万用表，打到电压档，可以看到现在电压五十三点四伏。 接着调节这个微调按钮用的是小型的一字型螺丝刀，顺时针旋转，旋转之后可以看到电压在缓慢的升高当中， 可以将这个电压调节到整五十五伏。能够正常的电压调节，基本上可以代表这块电源模块没有问题，可以进行下一步改装。那好的，这一期先到这里，朋友们如果有什么建议想法可以多多关注和留言，那么就拜拜了。

这是中兴二四零零 v 四点三版本改装阳江四代的第二期圈一个重点看一下模块的拆解以及后侧电容的更换。嗨，朋友们大家好，我是爱动手想生活大斌。拆解的时候需要将外壳上所有能看得见的螺丝全部拆除， 之后将前面板上的指示灯排线还有风扇排线拔除，将前面板移除 之后将模块后侧连线尾插上两颗螺丝拆除。这个尾插拆除之后就不使用了，侧面还有两颗螺丝是他的，输出线的螺丝也一并分开， 所有的螺丝松开之后就能够打开上侧的外壳，看到里面的电路板。首先拆除二百二十伏进线这个滤波用的小板，接下来拆除主电路板与底部外壳四周的 四颗固定螺丝，这四颗固定螺丝松开之后，这个主电路板就能够与外壳直接分离。最后就是将尾插与外壳连接的这颗接地的螺丝拆除，拆除之后这个尾插就能够与底部的外壳分离。 下一步继续拆解这个主电路板，将控制电源板与主电路板进行分离，上侧有两颗螺丝，松开之后用手轻轻向上一拉就能够与主板分离， 这个控制电源板后续不需要再使用了。接下来拆除主电路板上三颗电容，一颗方形电容，两颗圆形的电解电容就是这三颗， 拆解的时候将电烙铁达到三百二十度左右的温度，之后在这些电容的焊点上加上一点焊吸，综合一下，慢慢将这三颗电容拆除。这三颗电容拆解的原因是他 的耐压值只有六十伏，而我们要改零到一百二十伏可调，所以说需要将这个低耐压的电容拆解掉，更换上一颗耐压值更高的两位法的无极性电容。 这颗电容在安装的时候要注意一下他焊点的位置，可以参照一下右上角的放大图，用电烙铁将它焊接牢固。接下来的一步需要将电路板上这两颗二极管从中间位置处剪断，剪断的目的是这两颗二极管不再使用， 可以直接将他们去除，或者说放在电路板上也是可以的。最后一步，将输出特的三颗大的电解电容拆解掉， 拆解的原因依旧是耐压值不足，原来的耐压值是六十伏，而我们要改零到一百二十伏可调，所以说需要更改成为耐压值更高的电解电容，可以看一下要更换的电解电容 耐压值是二百伏，更换的时候直接往上插，有可能装不上，可以找一个办法，用空心针先将原来的孔位重新通一下，用空心针加电烙铁穿好孔之后再安装这个电解电容就会容易很多。 安装的时候要注意电解电容，他的负极端应该对着我们高频变压器这一个方向，更换所有原件的时候一定要焊接牢固，加上焊吸，保证他的导通性。 那这一期就到这里，朋友们如果有什么建议想法可以多多关注和留言，那么就先拜拜喽！

怕短路炸机的朋友，估计版本出来了，建议升级一下，不升级不是说他输出端一旦短路就会炸机，只是说他有这个概率啊，当然概率也不很高。 手机连接电源，咱们来升级一下固件版本，提高稳定性。他这个主要是针对 ag 桥，用的是四三 am 六零 nd 升级的，不过建议其他版本呢也升级一下，我这里边用的是三五的管子。升级很简单啊， 手机打开蓝牙连接这个电源，然后通过微信小程序扫一下码，就直接就可以来升级了。咱们操作一下，咱们微信扫一下二维码，你看直接搜索到了你的中兴二四零零电源，然后呢，点这个电源，进来之后点检查更新， 咱们稍等几秒钟，然后检查完之后呢，你看他提示 g p u 不需要更新， c p u 固件可以更新， 然后咱们就点更新固件，点完之后看左边，这是左边的屏幕反应啊，这段我没有快进啊，他更新速度很快，我看了一下，大约是十二秒钟，他就更新到百分之百了，你看现在更新到百分之百，提示更新成功。 然后呢？我也是第一次更新啊，不知道点哪了，你看屏幕还是这样的，这时候呢，你点断开链接，他这个屏幕啊就会重启，咱们点一下， 点了看一下啊，屏幕重启了，这时候再点检查更新，咱们确认一下，等他检查，然后你看无需更新，说明咱已经升级成功了，没有升级的小伙伴可以这样升级一下啊，提高一下电源的稳定性。好了，这期视频就到这里，感谢大家收看，下期见，拜拜。

大家好，这里是电子技术实验，这个电源的套件买回来了很长时间，一直没有时间进行改装， 今天下午，呃，利用几个小时时间把这个电源呢，已经改成功了，这就是中兴二四零零四点三版本的使用第四代的改装套件，改装的调整的最大电压是一百二十伏，我们看一下啊， 他是如何调整电压的？我们看旋转的时候，旋转到电压这个位置的时候，他有一个闪动， 我再转一次，好，闪动，然后点按一下，再调整，精度可以达到零点零一伏啊，比如说我想调整到六十伏，快速旋转的时候，他调的都比较快，他是一个编码器，我们看 好现在调整到六十伏，然后点按一下就输出了，好，这时候输出就是六十伏，我们看这个时候电压表测量的输出电压是五十九点九伏，这个非常准确啊。如果想调整电流，比如说我想调整输出电流， 我们旋转一下，哎，现在闪动在电流档位。好，我们现在点按一下，好，这时候就可以快速调整电流。调整电流最大式的是无按 好，然后点按一下，这个时候是六十伏，输出二十五安的电流，由于我没有接负载，所以这个电流无法进行测试啊。好，我们把电流啊再调整回去，一般用不了这么大的电流。调整到两安，这个时候 输出的就是六十伏，两安的超过两安，那也就是按两安输出。这个电源呢，既可以调电压，又可以调电流，然后调功率的啊，比如说可以调整最大 最大功率是三千瓦，我可以调整到五百瓦，二百二十瓦，哎，这时候六十伏输出的二百二十瓦， 这个电流啊，电压和功率啊是必须相匹配的，我们调下电压， 我们看最大调到一百二十伏，快速旋转的时候，调整的幅度就比较大。好，现在最大是一百二，好输出， 我们看现在的是一百一十九点八伏，净度还是很高的。这个电源呢还有很多功能，你比如说这个线损补偿，就是用于远距离充电的， 远端电压可能与我们设定的输出电压不一致，那这时候采用线损补偿的方法，就能够保证远端输出充电的电压达到我们理想的数值。当然了这个电源还有其他很多功能 我还不是太熟悉，等以后啊，我们用的时候啊，再把这个电源的其他功能啊再讲一讲。关于这个可调电源，他的其他功能啊，我们随后啊 再讲，等我熟悉之后我们再讲。今天是刚刚安装上来，只是大致了解一下他的基本应用功能。这个电源在没有改装之前呢， 这个风扇的噪音非常大，静态的功耗也非常大啊，比如说现在没有带任何负债，他的功耗非常低，我们看一下我接待了 这个维修电源，这个插座上，我们看现在的功耗是九万多，原来没有改装之前，他的静态功耗是十八万多，现在的这个静态待机功耗已经减少到了九万多，减少了一半， 这个电扇的噪音啊，非常小。这个电源呢我们就介绍到这里，以后关于电源的其他特殊用法，我在随后的视频中呢再进一步做讲解。好，感谢大家的收看，再见。

一个中心二四零零 v 四点三版本的基站电源改装了一个零到一百二十伏，电流可达二十五安的可调电源， 可以满足给电动车锂电池大功率充电的需求。这款改装电源是一年前从一个收废品的大爷那里花五十元淘来的， 改装采用的是目前比较成熟稳定的改装方案。阳江四代改装套餐现在分八步把改装过程分享给大家，需要改装的就赶快点赞收藏吧！这款电源首先开始试机，只要应和奥特输出的灯两秒后亮起， 同时测量输出电压在五十三伏左右，这款电源就是好的。拆开后看到灰尘满满，不用担心，说明电源没有被维修过，除掉灰尘，电源的成色还是比较新的。这款电源 采用全国整流的改装方案，改装就从难度适中的三个电容的更换开始，如果这一步自己还感觉有难度的话，就交给有经验的人帮你改装，不至于损坏电源。改装时你的电烙铁一定要给力， 可以先给电容针脚上补上一点焊吸，一边用烙铁烫，一边用吸吸器吸。换新的耐压值更高的电容，一定要注意急性，注意朝着大电感线圈的一边是电容的负极， 焊接好了就是这样，可以看到三个电容的负极都是朝向大电感线圈的下面。进行最简单的第三步操作，拔掉挡着变压器的针脚， 就是把变压器前面的这一排针脚拔掉，用这种一字的宽头电烙铁，一边烫，另外一边用钳子向外拔，很容易取下来。下面进行最难 的第四步操作，对变压器进行改造，这一步首先要把变压器的刺激及初级线圈从板子上取下来，点焊吸，用大功率电烙铁和吸吸器配合使用也是比较容易。把变压器取下来的。 下面焊开一和三针脚上的线，并把四个铜片分开，然后把四个抽头铜片两个一组焊接在一起，就像这样就可以了。接下来把一和三针脚上的线焊开，弯曲成这样，并把他们焊接在一起， 这个地方空间比较小，为了绝缘，焊接前在线上套一段高温蜡管，同时在针脚上再用高温胶布包扎一下， 抽头也两两一组，用热缩管绝缘一下。下面把变压器焊接到主板上，焊接在一起的线头可以 可以用剪刀修剪一下，可以直接焊接在主板的针脚孔中，就像这样焊接。第五步操作最简单，只需要把两个电解电容取下来，再把下面这个方块电容换掉，这两个圆形电容取下来就不要了。 然后把这个大方块电容换上去，可以把下面的电容针脚扳成直角，直接焊接。 这一步就是把这两个二极管针脚剪断。 第七步就是把这两个二极管 和整流管拆下来换掉，这两个就是整流管， 把针脚整理成这样就可以了，然后把新的二极管和整流管焊接上去，下面进行第八步操作，测试试机，怎么也没有想到测试出现了故障信息，还好最后把故障找到了， 下面把两百二十伏取电板安装回去，您仅给下面主板提供两百二十伏电的导电螺丝，下面把控制板的温度探头固定在这个整流管的螺丝上， 然后把卖家的控制板插上，原来电源的控制板就不要了，第三代的改装套件需要在原来的控制板上改装， 第四代改装相对简单多了，下面把散热风扇插上，接着把卖家提供的前面板控制板的排线插上，插上两百二十伏电，开始试机。开机了，第一次试机要进行几十秒的自检，自检出现问题了，这时不要慌， 先滚动屏幕看看是什么自检出现问题了，找到问题了。电容容量偏小了，但电源还是能正常使用的，从电容的容量看，估计是大电容。电容拆下了， 测量了一下容量，只有几个微法，下面就把新买的电容换上去，换好后测试电源一切正常， 下面制作尾插，把电源组装起来，看起来一个不起眼的东西，但足足花了一个多小时才把它制作好，关键是线的长度需要来回是安装多次才能确定，需要制作的朋友 就赶快收藏吧，要不这一块确定线的长短，你要浪费大量的时间。 这是最后组装好的样子，相对于上次的三代机改装，现在四代的改装难度大大降低了，需要使用大电流、大电压、直流电源的朋友就赶快收藏吧！

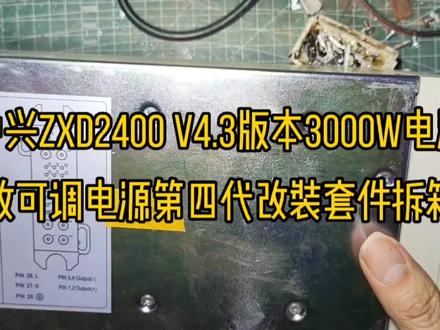

大家好，这里是电子技术实验，这个是我从海鲜市场啊买回来的一个中兴 二四零零四点三版本的，这是一个二手的，从成色看还是不错的。这个干啥用啊？当然是想改装一个可调电源，现在呢网上已经出现了数控的 阳江四代一个可调电源的套件，这个套件呢我也买回来了，套件呢一共是三个小包装，这三个小包装里边应该把所有的 床垫全部配齐，我们拆一下，这个地方是两个十五伏的 tvs， tvs 个头不大，轮胎 益智二极管吗？这个里边装的是一个，这是前面版，外壳就这个样子的，窗口应该是个二点四寸的，里边的板子啊，已经安装好了， 这是一个电容，然后这是在插线，在这里边放，我们还把它装在这个塑料袋。这是一个控制板，背后有一个排针，是直接可以插到 这个原机的功率板上的，这个是作者自己制作的一个控制板，从板子来看做工还是不错的。 这是个尾板，里边呢带四个接线柱和四个地方，他是一个四线的，这两个是输出正负。这两个是充电 线的一个补偿线的检测段啊，当充电线比较长的时候，由于存在线损，所以接了个就是充电电池电压的一个检测线，用于充电式的线路补偿。我们再拆一下这个， 这是三个电容，一百六十伏，五百六十违法的。这一共是三个， 这两个是个拆机件，看的不是太清，他是一个快恢复大电流的一个蒸馏二极管。我们再看这个，这两个是一样的，属于四十安的快恢复蒸馏二极管，这是个快恢复的二极管。 mur 四六啊，这是一个绝缘件，也就这么多东西了啊，包装呢，很用心，原件啊， 全部放在了一个很小的这样一个泡沫里边。啊，就这么多东西啊，主要就是这一个啊，这个技术含量比较高啊，就这些东西啊，这个价格比这个比这个还高啊。嗯，由于近一段啊，维修的东西也比较多， 顾不上来进行改装，等随后闲了我再进行改装，等随后改装的时候我们再发相关的改装视频。好，今天呢就算是一期视频吧，感谢大家的收看啊，再见。

前两天跟朋友改了一个四代的二四零零，他说直流电源模式和 锂电池充电模式已经摸索的差不多了，基本会用了，但是这个铅酸充电模式有几个参数不知道怎么设置，那么这期视频呢，我们就趁着这四块电池正在充电的机会， 来给大家讲解一下这最上面的这四个参数具体该怎么设置。主要是这四个，这个，这个这个，还有这个， 这个五十九点二是怎么来的呢？就是我们铅酸电池，十二伏的铅酸电池，一个按十四点八伏计算，十四点八乘以四，就这个电压。 当然如果你是五块电池或者六块电池的话，可以用十四点八乘以五或者乘以六，得出的结果就是这个最高电压就是铅酸电池充电的最高电压。这个呢是充电电流，对于二十安铅酸电池来说，可以设置二点五到三安之间都可以， 那么这个五十五点二怎么来的呢？这个是按照单块电池十三点八伏的满电电压计算，一块十三点八，四块十三点八乘以四，五块电池就乘以五，六块电池就乘以六，得出来的数值就是这个值。 这个零点六呢是转灯电流，对于二十安的千寸电池来说，我的印象当中他的转灯电流好像是五百五十毫安，或者说五百六十毫安， 这里设置的零点六，因为现在是大夏天，为了避免电池呢充的过于满，所以说把这个电流设的偏大一点。 当然如果说你想让电池继续填充一些，可以把这个电流再继续加大，这个值设的越大，前三电池充的饱和度呢就越低，也就是常说的充的不太满， 这个呢是线组零点一七，这个值代表的就是我们可调电源输出的正负极线到电池的正负极这段导线的 电阻，这个是可以自己设置的，当然机器这个机器可以自动检测。现在这个线组是零点一七，看到他的线寻补偿， 我充了二十毫伏，这个应对的情况就是这条线长短不一的情况下，需要特定设置，我说导线过于长需要设置，并且要注意他这个长短线径的粗细，改变的话，这个数值 线损补偿这一块是要重新设定的。现在是零点一丘，他的线损补偿呢是零点零二伏， 这个数值越大，他这个补充的电压呢就越高，当然这是需要在机器里面提前设置好的，不设置的话呢，这些这个功能是不起作用的。当然这上面的参数是针对的。单块电池是十二伏的铅酸电池， 如果说是四伏的、六伏的或者八伏的千层电池就不能这么设置了，因为这一个十二伏 切换电池里面是有六个两伏的小单体串联起来的，那么四伏、六伏、八伏的电池计算方法可以有，这个电池咱们来推算， 这个是六块两伏的电池，最高电压是十四点八，可以用十四点八除以六得出每个两伏小单体的最高电压， 然后乘以你电池的单体数，四伏的话里面就是两个，六伏的话里面就是三个，八伏的话里面就是四个。 按照刚才推算的结果，把这些数值做鲜艳的修改就可以了。再补充一点，其中这个第三项，第一项和第三项，也就是千层电池 最高电压和俯冲电压，这两个只与电池的电压有关系，与容量没有关系。意思也就是说，只要你是四块十二伏的铅酸电池，不管他的容量是多大， 这两项的数值都是这个数值，五十九点二和五十五点二相反，第二项和第四项值与电池的容量有关系，与电池的电压没有关系。 二十安的铅酸对应的最大充电电流，三安俯冲电流， 也就是转灯电流零点五到零点六之间，这个电池容量越大，这个数值也要相应的加了。这个也要加 具体的呢，以电池的规格书为标准来设置，你学会了吗？学会了别忘点赞、收藏、转发给您的朋友，谢谢你的观看，拜拜！

有的朋友组装完电源之后呢，我看他最基本的一些功能，他不太会用，给大家解释一下，其实很简单，你只要看这里就行了，这里是他的中文说明书一样，你看 旋转到电压这块，他就告诉你点按设定输出电压，长按实时调整输出电压，点按调整输出电压，现在是五伏，咱们把它调到十伏啊， 调整完之后按确认，然后这是停止输出状态吗？然后再按一下，哎，他就是十伏输出，然后怎样调节实时输出电压呢？这个很多朋友不注意啊，人家刚才不是说了吗，长按就行了吗？先选中他， 然后长按，大概是两秒，这时候呢，你松开，这时候你再调，哎，十三这边就是十三，看到了吧。还有的朋友说这个编码器，比如说我调到啊，九十伏或者一百伏的话，你这个现在十四伏，这里调 多长时间？你这个快点就行了，你看啊，我，咱们调到一百伏，现在一下都到六十多伏吗？再来一下九十多伏，再来一下一百，哎呦，超了，再往后啊，快到一百时候，你要啊，慢一点就可以了， 这是一百，这调节电流啊，也一样啊，不严实了，功率也一样。然后有的朋友问这个有没有定时关机功能，这个可以有的啊，你看这里解释，输出电流低于此值一定时间后，会自动关闭输出。这时候呢，比如说你想让他一个小时之后关机， 现在是设定是一百伏三安吗？你把这个调节剩大于三安就可以了，随便调一个这个九安可以。这时候呢，你要选择一下这个时间下边啊，时间，比如说一个小时确认，然后开始 一个小时确认，然后再把这个这个开关要打开，这样都有解释啊，然后现在是没有输出的，然后再把它开机就可以了，他就一个小时之后他就会关机， 然后再看这个 c c 啊，电流过大时横流输出，点按可以改变为 c o p 模式，点按一下变成 c o p 模式了，电流过大时关闭输出， 这个根据需要自己选择啊。还有这个 opp 模式，功率过大时关闭输出，点按可以改成 cp 模式， cp 模式就是功率过大时候恒功率输出， 这个根据需要啊，自己选择。还有这个箭头，你看绿队牌代表防反接状态，黄箭头代表直通状态，这个直流电源模式他没有防反接功能，他是直通的，但是另外两个模式咱们 看一下啊，这不是直流电源模式吗？再按一下锂电池充电模式，这时候呢，你看这是对排，他输出有防反接功能的，包括再按一下铅酸电池充电模式，这个也是有这个对排的防反接模式的。 一共就是三种模式吗？铅酸电池、锂电池和直流电源就三种模式，铅酸电池这个电压电流都可以调节，下边这个电流是 点按设定服冲状态的输出电压啊，这个可以调节啊，包括这个电流也可以调节，包括这个时间，也就是说啊，刚才演示的多长时间可以关闭输出，这个都有 其他功能就不给大家演示了，大家记住就是看，这相当于自带说明书啊，你仔细看这个就可以了，其实操作还是蛮简单的。好了，这期视频就到这里，感谢大家收看，下期见，拜拜。

最新的软件版本出来了啊，咱们升级一下，这两个是刚装好的，这个铝合金呢是陕西咸阳的一个朋友订购的，这款呢是河北保定的一个朋友订购的， 共同特点都是全新电源改装的啊，我这现在只有全新电源，没有二手的。升级完之后，咱们和这个没升级之前，和我这个对比一下，看他不同点在哪里。打开微信，在小程序里边搜到立规码这个软件， 然后呢他会自动收到三个电源，其中一个是我的，剩下这两个下边这两个是咱们新装的啊，至于哪个是哪个我也分不清楚啊，咱们试一下啊， 看一下啊，它是这个塑壳，二点四英寸这个然后呢看，其实有新版本了， cpu 和 gpu 都有新版本，然后直接升级就完事了，这个就不用管了，大概不到一分钟吧，现在是 十倍的快进啊，他升级完之后自己会重启。然后咱们把左边铝合金外壳这款呢也升级一下，具体升级的内容呢，大家可以看左上角，咱们来看一下啊，比如说他这个带记忆功能啊， 看原始的啊，现在是直流电源状态是一百二十伏，我假如切换到看看啊，锂电池、铅酸电池，再切到直流电源呢，他就是五伏，看看到吧， 他是默认的，他不带记忆，但这个呢，这是升级完的，他就带记忆了啊，一百二十伏，二十五万，对吧？咱们你看切换再切换他带记忆功能了。 还有就是这个菜单里边这多了这个产品说明书，老款这里面是没有的，看到吗？老款这这边是没有的，然后点进去找二维码就有产品说明 输了还升级了。就是开机 logo， 你可以选择进度条和立规码那个标志，这是立规码标志，这是进度条，咱们看一下啊，这是在工厂菜单里边可以选择。哎，我这边没按住啊， 看这进度条没有升级的小伙伴们赶紧动手升级一下吧！

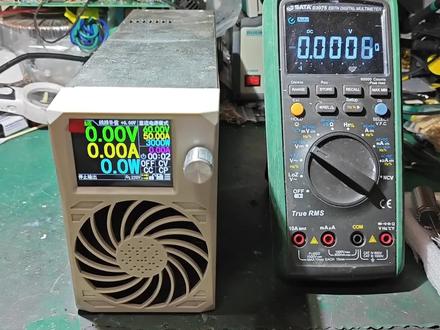

大家好，我是大飞，前段时间在网上买了一个二手中心二四零零的电源，用来改可调， 但是我买的套件是一百二十伏二十五安的套件，商家给我发的时候发成六十伏的套件，他现在把这个电容套件已经给我补发过来了，那么今天准备把这些电容给换上去， 把这个电源给升级一下，你看他现在是六十伏五十安的，我们今天把它升级成一百二十伏二十五安的。 好了，下面我们把这个电源外壳给拆掉，首先把它外壳上面所有的螺丝全部拆掉，拆掉它的前面板，拿掉外壳，下一 部把这个交流输入这里这个 emi 抗干扰的小板给拆掉，把螺丝全部卸掉，你看现在就可以拿下来了。 好的，现在把它后面的这个直流输出的线给拆掉，现在他这个主电路板应该可以取下来了，我们把它风扇的线给拔掉。 主电路板拆掉之后，需要把后面三个滤波电容给换掉，拆那个滤波电容需要把这个散热片给拆掉，再把这个前机的控制板给拆掉，接下来我们拆电容。 好，三个电容已经拆掉了，接下来把这三个内压一百六十伏的电容给装上去。 好，接下来把 brt 旁边这个排针给剪掉，那么接下来要把这个 brt 给拆掉， 用吸气直接吸掉，然后 br 器拆下来，我们需要改装，把它的中心抽头分成两半，原来是四根，现在直接是两两相并。好的改装成就是这样子， 现在把这个 brt 给装回去，银角焊上焊隙。 下一步需要把这里这两个消特机二极管给拆掉，换两个耐压大一点的。 好的，现在已经拆掉了，现在用钳子夹的也是有两个二极管需要拆掉，换内压更大一点的。好的，这是换两个小的二极管，先给装上去 镀上焊锡。好的，现在换两个耐压大的消特级整流二极管，镀上焊锡，现在装另外一个。 好的，给整流桥涂上散热硅脂，装上整流桥的散热片。 宁 好固定螺丝。 好的，把管子的两个固定的卡子给上紧，现在装回前机的控制板， 把主板放在外壳里边，固定螺丝 装回交流 e m i 抗干扰电路的小板，接上交流电的线路， 接上风扇的线路。好，现在已经改装完成，我们通电来看一下。一百二十伏二十五安。

各位老铁大家好啊，大家现在看到的呢这个是一个用伏器电源改装的呃，中心二四零零的一个可调节的一个电源，一般我们做这个维修的朋友都会用到这个工具。呃，在这里呢就给大家讲一下这个电源的使用一个方法 啊。大家看到这组电源呢，它是可以支持零到一百二十伏的电压和零到二十五 s 的一个电流的可调节它的功率呢是三千瓦。电源的前面显示面板上有一个旋钮，我们一般的调节都是使用这个旋钮 里是他的背面有两个接线柱，一正一负就是直流的输出，他的中间呢是一个品质插头，是输入交流链的。呃，我们这个线呢最好使用粗一些的电压的调节方式。 首先向左旋转旋钮，当红色的数字开始闪烁的时候，这时候我们按下这个旋钮，向左转是减小，向右转是增加，我们调好以后呢按一下旋钮，确认他的调节范围是零到一百二十伏 电流的调节方式，向右旋动旋钮，当绿色数字开始闪烁的时候按下旋钮，这时候呢向左是减小，向右是增加，充电电流的调整范围是零到二十五尾。 这款充电电源呢还有几个特殊的功能，在这里给大家介绍一下。一是它的自动关机，我们向左旋转这个旋钮，当屏幕显示 auto o f f 的时候，我们通过旋钮按键呢选择左边这个白圈，上下上代表 开启，下就代表关闭，后边的数字一和零点二，他是自动关机的条件，这个一是时间，零点二是电流，他的意思就是当电流低于零点二 超过一分钟以后，就会自动关机。第二个功能就是他自带的库伦 g 的功能，我们向左旋转这个旋钮，当显示 crtah 的时候，我们通过旋钮按键呢选择左边的白圈，上下上就代表开，下就代表关， 这功能呢能显示充电的这个电量。他的第三个功能就是上次充满电电量的查看的一个功能， 这个可调充电器的功能还是比较好用的，他这个电压调节范围呢很大呃，充电电流最大二十五尾，也是够用的，性价比也非常高。呃，主要就是大家在使用的时候一定要注意一点，就是正负极不要接，反，接反就会烧坏这个充电器。

一个中心二四零零 v 四点三版本的基站电源改装了一个零到一百二十伏可调电源，整个电源改装花费了两个多小时，差不多三分之一的时间都花费在这个可调电源的尾插的制作上， 主要是后面这个尾叉的空间特别小，现在我把这个尾叉制作过程分享给大家，可以给你的制作过程节省大量时间。这个就尾叉把线剪下来就不要了， 主要是把他的线剪下来，将利用他的铜鼻子，这个铜鼻子要拆下来，主要是有一个一字螺丝刀插入缝隙里，用力敲几下就可以把铜鼻子撑开。 两百二十伏的线用的是十四号硅胶线，过载电流可达三十二安，直流电的输出用的是十号硅胶线，连接的铜鼻子是三十 规则的，所有线的长度不包括铜鼻子。我分享在屏幕上了，别看这几个简单的数字，我花费了一个多小时，是安装好多次才把它的长度确定下来，需要制作这款电源的朋友就赶快收藏吧。 另外正极的铜鼻子需要的朝向是九十度，另外焊接需要垂直焊接在侧面，如果斜着焊接肯定最后安装不上，最后铜鼻子的朝向是内八字式的， 也只有这个方向能安装下去。我把这个过程分享出来，主要是希望大家不要在这个尾插上浪费大量的时间。

大家好，今天来做一个中心，两千四百可调电源，电压零至幺二零可调，电流零至二十五安可调。网上卖的大瓶改装套料实在太贵，买不起，就只能自己家装个库伦剂了。 尾部面板装九厘米散热风扇二十五安，保险座两千四百，内部用料还是可以的，改装可调也稳定一些。接下来就开始试机，看看稳定性怎么样吧。库伦既有功率显示电流，电压显示 水已经热了，加大功率到一千瓦，一千七百瓦，两千一百瓦。 测试了一下，稳定性还可以，温度可以控制在五十度以内。今天就到这里了，谢谢大家观看。
