伦茨8200变频器面板功能键图解

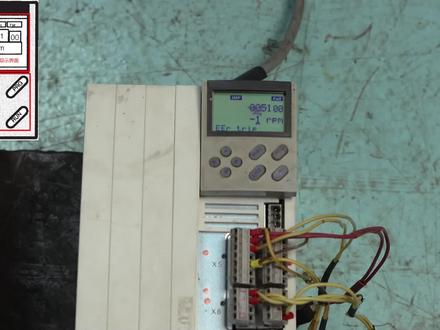

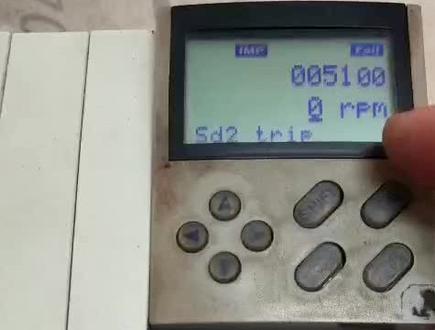

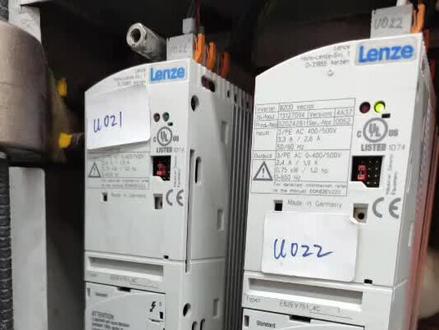

按面板 p r g 键，按左键按上键，然后按右键按 p r g 键选择 c 二，等于一出场设置，同时按 shift 键加 p r g 键确定 ok， 按 p r g 键， 按上键选择 c 五，按 p r g 键设置，按上键设置 c 五，等于幺零幺零，同时按 shift 键加 p r g 键确定 ok， 同时按住 shift 键加上键，快速增加到参数。 c 八六 c 八六，电机参数，按照电机名牌代码等于十九设置十九， 按 store 键复位，故障只能和正转开关闭合，正转运行，电机旋转电位器加速度运行。

变频器的面板上面有很多按键啊，那么很多用户呢，这个在购买变频器时候很担心自己不会用，其实呢很简单啊，今天呢，呃，我就来教一下大家如何 来使用变频器啊，如何来通过这些按键调试成自己想要的功能啊。那么如果说您真想要购买变频器呢？想要怎么去安装调试呢？通过我这个方法就可以让你马上就掌握了。来我们来教一下 啊，您看啊，这个呢绿色键，这个呢红色键是最明显的哈啊，那这个应该大家都可以懂得，绿色键就是启动，红色键呢就是停止红绿灯的功能，一样道理哈，来我们按一下，你看 啊，他就启动了，然后这个红色键呢就是停止啊，来再按一下，现在启动了哈，这个旋钮有很多的功能 啊，这也是比较明显的一个按钮，你看哈，他是可以调速的，你看 啊，他这个旋钮啊，直接可以给这个电机来调速的啊，那么我们再来看一看哈这三个功能键。我们现在说这个啊，他呢可以按，他可以切换这个变频器上面各个显示的功能啊，我们来启动一下啊， 你看哈，现在呢是一个运行的频率哈，再按一下呢，你看他就是显示这个转速了，显示这个电机转速了啊，再按一下呢，他又显示这个频率运行频率了啊，再按一下呢， 你看他就显示这个直接电压了，再按一下呢啊，他又显示一个比例值，再按一下呢，他又显示这个 运行的电流了，你看啊，通过他这个键的不停的按啊，他可以切换显示多项数据啊，根据你要看的那个数据啊，你就通过按这个移位键切换着看，那么这个键呢，是我们拿来改变这个变频器功能的这个变成键 啊，等一下我们如果改变功能呢，就按这个键啊，我们先说这一个，这个呢是一个点动键，你看 啊，这个小点灯的功能呢啊，你看按住 开始运行，放开就停止啊，那么这个功能键呢，他也是可以改变的哈，他也可以变成就是我这个电机的正反转功能。正反转的功能还 还是用的挺多的啊，我们来看一看哈，怎么来改变呢？要改变这个功能啊，就要用到这个 prg 的这个功能了啊，这个键的功能，来，我们来按一下，我们来看一下啊，就是要把 a 七杠二八设成一， 他就正反着切换啊，就这个功能啊，变正反着切换。好，按 prg， 这个是变成键，你看他现在显示 a 零，这个圆的旋钮呢，还起到这个改变，在变成的时候我们是可以改变这个数据的，起到这个作用啊， 哎，好，现在是 a 七，那怎么样进入 a 七杠二八呢？这个旋钮还有一个作用，就是起到一个确认的作用，往下按就是确认， 按一下你看就变成 a 七杠零零了，好，旋转旋钮变成 a 七杠二八，好，再按一下确认，现在你看是零哈，是他原先是正转点 功能。好，我们旋转旋钮改成一按下确认。好，现在这个功能键就变成这个叫正反转切换了啊，来试一下哈，那么你看啊，我们再启动一下， 好，现在是反转哈，按一下，你看他变正转了，再按一下 又变反转了，这样一下又变正转了，你看平常我们可能要改变这个电机的输出线的哈， 但现在呢，只要按这个键，按这个功能键就可以实现电机的正反转了，非常的方便啊。啊，您看哈，那现在我们基本上把这个便秘上面几个按键的功能啊都已经讲清楚了，那么您在使用便秘器过程当中如果还会遇到其他问题，你也都可以在评论区里 留言啊。如果说，呃，您觉得我们这款变频器还是比较可以的啊，也请点个赞，下次需要购买的时候呢啊，记得可以找我们。

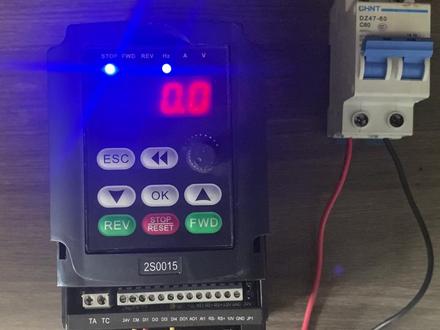

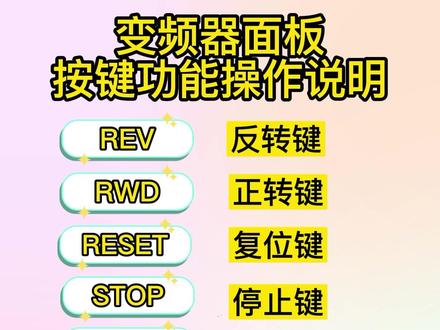

我们的变频器面板上有很多英文字母，那么这些英文字母代表什么意思？今天和大家一起分享一下。首先我们可以看到第一个英文字母他写的 stop， 这个呢就是我们英文当中停止的意思，也就是说当这个灯亮了的时候，我这个变频器属于停止的状态，他就没有启动。然后我们看一下第二个，第二个英文字母是 fwd， 这个呢对应成我们中文的含义，就是症状，也就是说 当这个灯亮了以后，我们的变频器带动我们的电机，这个时候他属于正转启动的状态，我们可以按一下，这边有他的按键，我们可以按一下，大家可以看到这个时候我们的变频器就启动了，启动以后的话 fwd 这个灯属于闪烁的状态， 那么这个时候他就正转启动了，然后这边有个 stop， 还有我们的 reset， 这个呢就是代表我们停止的意思， stop， 停止，然后下边这个他呢是代表复位的含义，当我们的变频器报警以后，我们按下这个红色的按钮，这个时候呢我们变频器也就会复位。按下去以后，我们的正转启动 这个指示灯，他那就灭了，然后我们的停止，他的指示灯就亮了，说明这个时候已经停机了，而因为的话他那是代表反转， 刚才这个是正转启动，然后 r e v 的话就是反转启动，我们可以按一下 r e v， 这个时候 r e v 这个指示灯开始闪烁，说明这个时候我们的变频器带动我们的电动机开始反转运行了，然后 我们继续按下停在按钮，这个时候我们就停止了，然后这边有个 h a， h a 的话就是代表频率的含义，也就是说显示的是当前的频率，现在我们的变频器他呢没有启动，显示的是零赫值，如果启动以后的话， 我这个变频器设置的是五十赫兹，所以的话启动以后的话，他呢就是显示为五十赫兹，然后 a 的话就是代表突出电流的含义， v 的话就是代表电压的含义， 然后这个旋转按钮的话就是我们的电位器，这个呢是可以调节我们变频区的频率的，我们需要多大的频率，然后通过这个来调节就可以， 当然用这个调节的话需要改一下我们的参数，改了以后的话就可以调节，然后中间 ok 键的话，我们按进去以后，这个呢就是进入我们变频器内部参数 设置的菜单了，然后上下键我们开始设置，然后进入到每一个不同的我们参数设置，然后通过我们的上下键来修改，修改完成的话按 ok 键保存，然后就修改完成。不过没有修改的话，我们按一下这个 esc， 这个呢就是代表我们的返回键，我们返回就可以了， 这个呢就是代表我们的移位键，当我们修改参数的时候，我按下 ok 键以后，这个时候我按上下的时候只能修改末位这个数字，如果我想修改一这个数字的话，这个时候我就需要按下移位键，这个时候一就开始闪烁了，然后我按上下键，然后开始修改， 然后修改完成以后按 ok 键，同样的确定我们想返回的话，按下 esc， 这时候就可以返回了，返回到最开始的界面，那么显示零点零赫兹，说明 我们的电动机没有启动。这个呢，就是我们变频器面板上的他的一些英文字母的含义，希望能给大家带来一些帮助。喜欢我的视频就给点个关注吧。下期视频呢，给大家讲一下我们变频器他这些内部端子分别代表什么含义，谢谢大家。

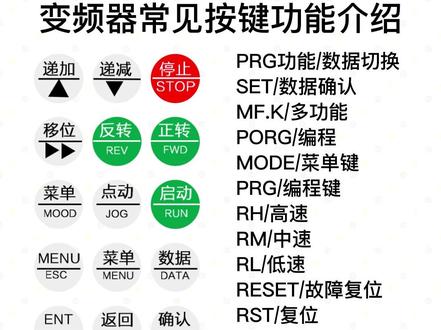

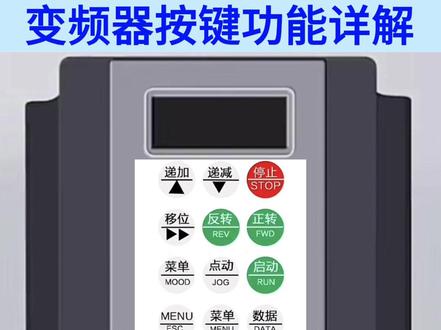

变频器常见按键功能介绍给大家列出来了，喜欢的点赞收藏！

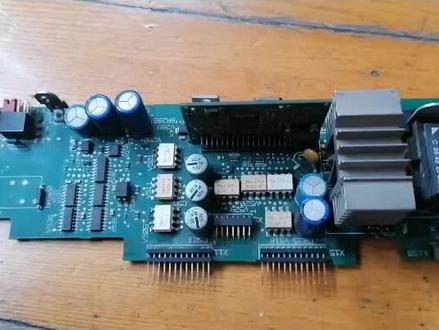

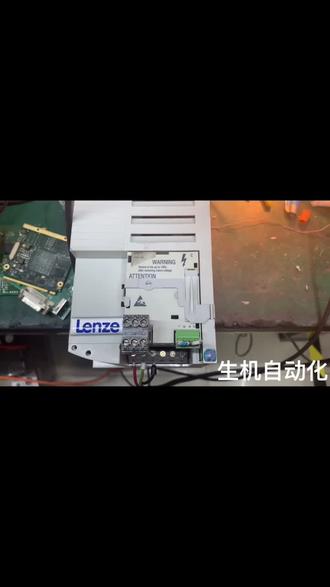

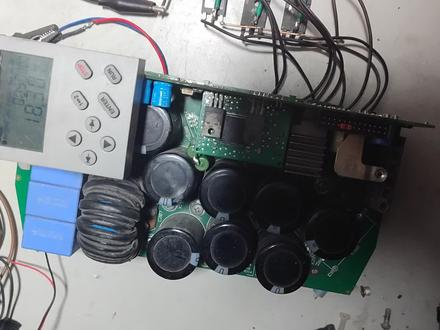

这是一块仁慈的八二零零矢量型变频器的电源驱动板。嗯，这个小板上有一个驱动的 cpu， 驱动 cpu 通过光偶和操作面板通讯，同时六路驱动内冲经过几个门店路到达驱动光偶。驱动光偶用的是 a j 三幺二， 这边是开关电源部分，他这个开关电源呢，比较有意思， 它三百八十伏的变频器，它用的是一个厂效应管和一个专用 的电源芯片 t o p 二二三串联起来作为看望电源电路很简单， 但是很巧妙用的。

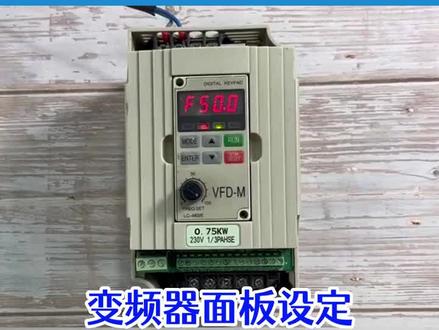

变频器面板设定上电之后，显示 f 代表设定频率，下面有四个指示灯， run 是运行指示灯， stop 是停止灯， f、 w、 d 是正转指示灯， r、 e、 v 是反转。下面有四个按键， mod 是模式，这里是菜单键，按一下 p 代表参数列表， h 是运行频率，输出的频率， a 是运行电流， f、 w， g 是正转，按一下上下键，显示 r、 e、 b 反转， c 是计数器， 再按一下，又回到了 f 设定频率。接下来看上方键、下方键和 inter 确认键怎么去用，比方说现在要修改一个参数， p 零零主频率输入来源设定，我要改到零四，主频率输入由面板定位器去控制，先按一下模式键，找到 p 参数列表， 通过上方键下方键翻到 p 零零，然后点 andy， 确认它会跳转进去。那零零可以设置哪一 接呢？零零零一零二零三零四都可以通过上方键找到四，按 enter 确认修改，现在主频率就改到了面板定位器控制，所以我们旋转定位器就可以改变变频器的频率。这个 run 是运行键， stop 和 reset 是停止复位键一体的。比方说我现在要去启动变频器， 我们按下 run， 可以看到变频器频率上升，并且这个运行灯亮了，按一下 stop 就停了，频率下降。当有故障时，按一下红色键，可以进行故障复位，你学会了吗？

变频器按键符号对照表。

you know that。

变频器详细面板操作，来，我们看一下这个变频器的常用的数字操作，也就是说我们先给大家讲上半部分啊，大家看上面有几个英文单词，第一个 r u n 代表是运行，如果正在运行的话呢，这个红色的灯就会亮。 f w d 代表是正转指示， r e v 代表是反转，然后中间这个后面这个 stople 代表是停止， 然后我们这边呢有一个小的旋钮，他可以顺时针调，也可以逆时针调，顺时针呢是增大啊，逆时针是减小，一般在你操作之前呢，我们先让他处于最小位置啊。好，那这个键啊，这个键是干什么的？是状态切换，比如我现在办他啊，你看 h a 零零一零零， f r d， 哎，再按呢，又回到 f 零零，那这代表什么意思呢？ 我们来看一下说明书，大家看一下说明书啊，就这几个啊， f 零零代表是监视当前指令的频率值， h 零零呢是输出的频率，这两个呢一般是一样的啊，然后 a 零零是输出的电流，一零零代表是输出的电压是多少？ f l d 呢， 代表是正转还是反转的选择。来，我们给大家操作一遍啊。好，我们现在处于这个频率，比如说我现在给他增大，你看啊，现在频率正在增大，大家看，现在电机已经转起来了啊，因为我处于运行状态，如果我想停止，比如说我按这个就可以停下来， 好，他就停下来了啊，如果我想让他运行呢，我就再去按这个软就运行了。好，我们在这个运行期间，我们来切换一下啊，大家看，现在是三十一点六赫兹，我再按这个是输出的频率也是三十一点六，输出的电流现在是 零，再看一下输出电压是一百二十八伏，对吧？交流电一百二十八伏啊，如果这个时候你把频率增大的话，那么他输出的电压也会增大，比如我现在把频率调大，你看这个电压随着增大啊， 电压现在基本上已经达到二百伏了，那我们回过去看一下他的频率现在是多少频率，是不是已经达到五十赫兹最大的频率了啊？现在最大的频率对应我们最大的电压。那我们来看一下最后一个啊，他的正反转， 比如我现在切换到这个模式，那可不可以切换正反转呢？怎么切换呢？点这个你看点到这个模式他就会反转，大家看变频器啊，现在开始反转， 我们电机已经开始反转了啊，好，虽然速度有点慢啊，现在已经开始反转了，这就是我们常用的啊，最常用的面板上的几个操作，喜欢老师记得点赞、关注和收藏哦！

这份工作对于我们来说非常具有挑战性啊，这个就叫专业。 这份工作对于我们来说非常具有挑战性啊。

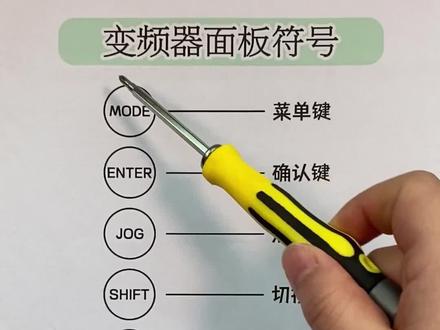

这是变频器的面板，符号介绍都给大家列出来了，菜单键确认、点动切换，停止复位、正转、反转。

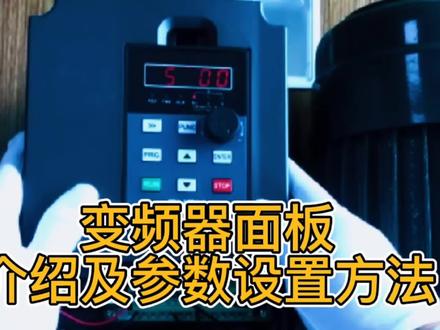

首先介绍一下面板上每个按键的功能，这个绿色的 iu 按键是运行键，按下的时候表示变频器运行，这红色的 stop 键是停机键，按下表示变频器停机， 这个旋钮是用来调速的，停机状态是表示设定频率，就是你的目标运行频率，你要运行到多少个字就选了多少。 好，我们演示一下。按运行好，点击运行，点击水运行状态，按这个选举条数，往左全是减速，零到点是零和值，往右全是加速， 前来比试表示力道，再按停机键，停机好，停机。 prg 键是菜单键，菜单键主要用来切换三个，三个主见面，这个是监控界面， 这个是参数代码界面，这个是监控代码界面。按这个键可以循环这两个键是加减键，就是数值加一减一，按一下，这个加键就是加一，长按是一直往上加， 这个是剪印，长按的话就一直往上剪。 这个键是确认键，按照确认就表示菜单进入下一级菜单，或者是参数，改好之后用来保存参数，比如说这个 f 零点，零点零一， 嗯，确认进入下一集菜单，这个就是每一个菜单的每一个参数的具体数值，这样一下就表示保存自动会跳到下一个菜单。下一个数值， 这个键是移位键，移位键是用来改变数值的，编辑数值，这个数值在跳动，说明这个是编辑状态， 按一下切换到下一个数字，再按一再切换，这个时候是可以编辑 好再推出来。这个键是多功能键，默认是点动，点动功能，点动的意思就是按下意思，按下就是运行， 松开就是停止， 这个键也可以通过参数设置把它改为正反转切换功能，等下再演示好。我们举个例子，默认状态是用面板来控制运行和停机的，比如这里是运行停机，端子是不起作用的，我们可以通过参数设置改为端子控制，就是用外部开关来控制运行停机。 改变的方法就是把 f 零点零六设置为一，首先按菜单键切换到参数界面，然后往上加，加到 f 零点零六， 再按确认键进去，把数字改为一，再按确认好再退出来， 这个时候按运行停机是不起作用的，这个是通过外部端子来控制，我们试一下， 已经感受到，怪不得你。 好，再演示一个功能，就是把这个点动键改为正反转切换改。改为点动键的话，要先把零点零度改回来。面板控制 好。改变这个键的功能是 f 一点零一，先按插单键切换到参数数，调到 f 一， 再按一倍键调到 f 一点零一，再按确认键进去，把数字改为一，再按确认，再按退出， 这个时候点都是不起作用的。按运行 这个时候已经变成了正版的切换，看一下就是切换方向，运气方向已经切换了，看出面版的原版上显示也会改变，这是反段， 这是真段，好穿出，设置方法就是这样。
