粉丝54.8万获赞877.2万
相关视频

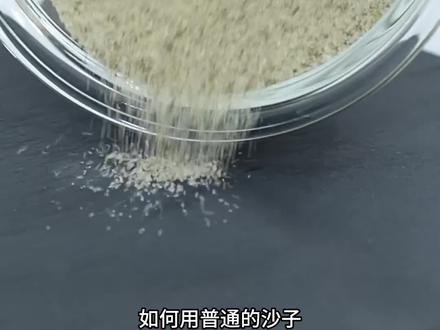

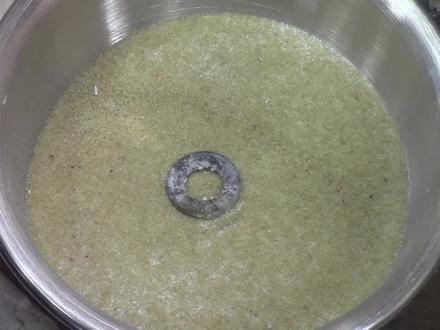

02:01查看AI文稿AI文稿如何用普通的沙子制作成玻璃呢？这是在海边收集到的沙子。首先用滤网去除杂质。沙滩的沙子有许多垃圾，比如小石子、塑料头发等，这些杂质会影响玻璃的烧制。经过滤网过滤，得到了一杯相对干净的细沙。把一小勺细沙倒入干锅，接着用焊接机电 壶高温烧制细沙。细沙融化后，得到了一块深黑色的光泽和质感。但由于海沙中含有大量的铁杂质，它的透明度还不够。 想要得到一块真正的透明玻璃，我们需要对细砂进一步过滤。沙子的主要成分是二氧化硅，接下来的所有操作都是为了保留二氧化硅，去除沙子里的铁杂质。首先用铝磁铁在细砂中搅拌， 去除游离铁磁物，从源头减少铁含量。虽然铝磁铁是世界上磁力最强的磁铁，但是也不能完全去掉沙子里的铁杂质。接下来我们将进行化学提纯，在锅中加热烧碱至融化状态， 随后加入处理过的海沙。沙子中的二氧化硅与烧碱反应生成硅酸钠，这个过程会剧烈冒泡。烧碱就像强力溶剂一样，会把坚硬的固体沙子彻底融化，但是沙子里的铁杂质不会融化。在硅酸钠还没有完全冷却时， 慢慢往里加热水，然后进行搅拌。硅酸钠极易溶于水，它会像麦芽糖一样化开。溶于水的硅酸钠就是水玻璃，过滤掉固态铁杂质，保留清澈的水玻璃溶液。在水玻璃中加入岩酸，岩酸能和水玻璃反应，让水玻璃重新变成固体， 就是这些白色絮状物。同时，岩酸是铁的克星，残留的铁杂质会被岩酸溶解，变成氧化铁。氧化铁是一种完全溶于水的物质，无论你如何搅拌，静置多久，溶解在水里的铁离子永远不会沉底。 最后采用侵蚀法静置沉淀，倒水来分离固体和液体。多次清洗后，盆底剩下的就是白色的二氧化硅，放入烘箱烘干水分，此时的细沙已经变成了高纯度的二氧化硅粉末。利用电焊机产生的高温电弧烧至二氧化硅粉末融化后再冷却，得到的就是一块真正的透明玻璃。
2.3万摸鱼科普馆
04:12查看AI文稿AI文稿长脑子最快的方式就是多看原理，知识解读。接下来整整两年半，我将带你系统性拆解各种事物背后的原理。今天我们讲你每天都在接触，却又没有真正理解的东西。玻璃。说到玻璃，你一定知道氟化玻璃吧。 目前中国的氟化玻璃产量已经做到全球第一，二零二五年总产量高达五千多万吨，其中光建筑领域就占了接近百分之七十。 也就是说，你眼前的窗户、幕墙、电梯门大概率都来自这条供应链。而玻璃本质上却是用沙子烧出来的，但不是随便一把沙子都能烧成玻璃，真正能用的是高纯度的石英砂， 杂质含量极低，颗粒均匀，成分稳定，这才是玻璃的骨架。但光有石英砂还不够，还得加纯碱和石灰石。纯碱的作用是把原本高达一千七百摄氏度以上的熔点硬生生拉低到一千六百摄氏度左右，让工业生产变得可行。 而石灰石则像稳定器，让玻璃成型之后不至于遇水就溶，结构更加稳固。这三样东西混在一起，才算是一份真正合格的玻璃配方。接下来进入第一道工序。原料处理沙子要先进行清洗筛选，去除杂质， 每一粒沙子都要尽可能干净均匀，否则后面直接影响透明度和强度。第二步，融化。在接近一千六百摄氏度的高温熔窑里，这些原本坚硬有序的晶体结构被彻底打散。 这一步本质上就是把固体烧成另一种物质。接下来就是决定玻璃质量的一步，腐化成型。 绒绒玻璃从熔窑里缓缓流出，直接铺在一层液态金属锡的表面上。注意，这一步非常关键，因为锡液表面极其平整，而且密度比玻璃大， 玻璃会自然飘在上面自动铺开，没有模具，全靠物理特性完成一次天然抛光。 这就是为什么今天的平板玻璃可以做到表面光滑如镜的原因。随后，玻璃带被一排高速运转的滚子缓缓拉出，形成一条连续不断的玻璃长河， 几十米甚至上百米，一直向前延伸。但这时候的玻璃还很脆弱，内部温度不均，结构处于不稳定状态， 如果直接冷却，很容易炸裂。所以必须进入下一步退火。通过精确控制温度梯度，让玻璃内部硬币一点点释放，结构被彻底锁死。 退火完成后，玻璃才真正变成一种稳定可使用的工业材料。最后就是切割、检测、分拣，一整套自动化流程下来，一块块标准尺寸的玻璃板就诞生了。那为什么玻璃是透明的？ 因为它没有晶体结构，像金属石头这种材料，内部都有规则排列的金格结构，光一进去就会被不断反射散射。而玻璃不一样，它是无定型结构，内部没有晶界，光线可以一路穿过去，几乎不受阻碍。 所以你看到的不是玻璃看得见，而是光可以顺利通过。那普通平板玻璃和氟化玻璃有什么区别？ 早期的平板玻璃是靠机械压制或拉伸成型，表面不够平整，需要大量打磨。而氟化玻璃直接在稀液上成型，一次完成找平和抛光，质量更高，成本更低，效率更快，几乎是全面碾压。 这也是为什么今天几乎所有高品质建筑玻璃都是氟化工艺？除了玻璃，门窗玻璃瓶又是怎么来的？其实这是另一套完全不同的工艺。 同样是绒绒玻璃，但不会铺在稀液上，而是被切成一滴一滴的玻璃液滴。这些高温液滴被精准送入模具，通过吹气火压制，在极短时间内成型。一个瓶子从液态到成型可能只需要几秒钟。 说到底，我们每天看到的玻璃，看似简单、透明、安静，但它背后是上千度的高温，是精确到极致的材料配比，是连续不断的工业控制。现在你知道了吗？
4.3万今天我才知道
01:14查看AI文稿AI文稿你从河边抓了一把没人要的沙子，筛去石子和泥土，倒进陶盆里淘洗干净。在沙子里加入一些草木灰和石灰石粉末，把它们和细沙充分混合在一起。沙子里最重要的成分叫二氧化硅，它熔点很高，单靠普通火焰很难把它烧成玻璃。 草木灰中的碳酸钾、碳酸钠能降低沙子的融化温度，让二氧化硅更易溶为液体。石灰石高温分解出的氧化钙可提升玻璃的稳定性，避免被水侵蚀。 将混合原料倒入耐高温干锅，送入炉膛，用猛火持续加热，随着温度升高，松散的沙粒会逐渐发红变软，最终融成粘稠发亮的玻璃 液。待玻璃也烧至均匀透亮后，用中空的铁管挑起滚烫的玻璃液，缓慢转动。想做玻璃珠，就让其自然滴落，冷却成圆润颗粒。想做玻璃片，就倒在平整石板上，趁 柔软时摊开压平。想做瓶子，就把玻璃液裹在吹管前端，对着管口吹气，形成中空炮。一边转动吹管，一边用工具修整，就能得到透明玻璃容器。恭喜你学废了古法制造玻璃，借助注熔原料高温熔融一把河沙便可淬炼出古法玻璃。
7426穿越古法录
01:11查看AI文稿AI文稿不用专业设备，用沙子就能亲手做出锅里，看完你也能学会。首先去河滩找颜色发白的沙子，挖一铲带回家，倒进盆里， 用清水淘洗两遍，把里面的泥巴杂质彻底冲洗干净，然后摊在干净的石板上晒干备用。接着准备辅料， 买一包纯碱，再捡几个蛋壳，碾碎成细细的粉末，越细越好。然后按比例混合十份干河沙、三份纯碱、两份蛋壳粉， 用手搅拌均匀，确保每一粒沙子都裹上辅料。把拌好的料装进干锅，送进窑炉，高温持续加热，烧一个多时辰，直到锅里的料变成暗红色，像黏糊糊的熔浆一样。用铁棍伸进去搅一搅， 能拉出丝就说明成了。趁热把熔浆放在铁板上，用铁片快速压扁抹平，立马把铁板连玻璃一起埋进热灰里，等完全凉透掏出来，敲掉外面的灰壳，一块粗糙却实打实的玻璃就做好了。
231新说奇趣
01:04查看AI文稿AI文稿为什么人们想用沙漠里的沙子做成玻璃？原因是这两种物质的化学性质相似，玻璃的主要成分是二氧化硅，而沙子的主要成分是二氧化硅，尤其是在沙漠中的沙子，几乎没有其他杂质， 所以二氧化硅的纯度特别高。那么这种沙子加热到两千度以上，就可以制作玻璃了吗？首先我们要知道，沙这个东西是耐热的，甚至到容颜上无动于衷，我们只能把它放在加热容器。 温度的上升，我们可以发现原本淡黄色沙颗粒融化成了粘稠的液体，但这一次是不足以定型，需要用枪再加热一次，这时液体沙变得很光滑，有些光亮。 最后把所有的液体都倒在钢板上，压成薄片。冷却后我们可以发现他真的给我们一种玻璃的感觉，有一种晶莹剔透的美。好了，本期视频就到这里，我们下期再见。
46泽泽科技说A
00:27查看AI文稿AI文稿将沙子融化成玻璃，加入纯碱效果会更好。我们今天就用这个沸点透镜试一下，将沙子和纯碱以七比三的比例混合，这样能使沙子的熔点降低。蓝色火焰启动，加入了纯碱的沙子融化的速度更快。 这时候我想到了一个问题，你说沙子可以把它做成硅片，硅片又可以做成芯片，我去。
2513疯狂的菲涅尔
01:29查看AI文稿AI文稿你知道沙子是如何变成玻璃的吗？很难想象，地球上这几乎随处可见的沙子居然可以变成透明、看不到杂质的玻璃。公元三千五百年前，古埃及和美索不达米亚平原的文明就意外用富含矿物质的沙子烧出了第一批玻璃制 品。直到公元一世纪，罗马帝国的工匠才能生产出壁薄、杂质少、具备较高透光率的玻璃器皿，这就是透明玻璃的雏形。在现代工业革命中，机器和熔炉的出现使得玻璃大量生产成为了可能。 首先，我们要先了解沙子主要成分是二氧化硅。在采集到合适的原材料后，要先对沙子进行洗涤、筛分，去除杂质。随后，这些沙子会被加入碳酸钠或者石灰石，这些物质有助于降低二氧化硅的熔点，让沙子更好的熔融。其他添加剂例如氧化铁和氧化骨则是给它们赋予颜色。 准备就绪后，就可以将它们推进熔炉。高温锻烧很快就会让这些沙子变成液态，然后它们会被放入温度更高的炉子里，消除气泡和杂质。随后， 绒绒的玻璃从池窑中连续流入稀槽，并漂浮在相对密度大的稀液表面上。在重力和表面张力的作用下，玻璃液在稀液面上铺开摊平，上下表面变得更加平整。等它们从稀槽出来时，这些玻璃就已经很结实，但仍然很烫。 接下来，他们要进入退火窑进行降温，在这里，完整的玻璃就会形成。然后工人们利用机器把玻璃裁成不同的尺寸。整个过程工人几乎只用待在监控室控制机器完成，一旦出现残次品就会被碾碎并退到生产线的起点重新断烧。现在你明白什么是回炉重造了吗？
367奇怪的冷知识
03:10查看AI文稿AI文稿变硬了，好像已经开始要融化了，感觉已经融化的差不多了，我加一点出来吧。哇 哈喽，大家好，我是边小七，最近在网上看到一个这样的传言，据说把普通的沙子加热到一千七百摄氏度，就能变成玻璃。 旅行在我的印象中，制作玻璃应该是一种非常专业的事情，但是突然有一天有人告诉我，你只需要把沙子加热到一千七百摄氏度，然后其他的按沙子自己来的时候 竟然犹豫了，然后我就找了各种资料，结果发现好像还真的可以。那么今天呢，我们就来试一下，把沙子加热到一千七百摄氏度以后，到底能不能得到玻璃。 ok， 我现在已经来到了户外，在实验开始之前，先给大家介绍一下所需要用到的材料，普通的砂纸、石灰，还有纯碱，纯碱可以有效的降低砂纸的熔点，但是这样做出来的玻璃 会溶于水。给大家举个很简单的例子，你用沙子做了一个玻璃杯，结果在你倒水的时候，杯子融化了，就很神奇对不对？所以这个时候就要用到石灰，石灰可以完美解决溶于水的这个问题，因为也不是很清楚具体的比例，所以就多加一点吧。 那接下来我们只需要把这些混合好的沙子放进加热炉里，加热到一千七百摄氏度，就可以得到玻璃了。 变硬了，好像已经开始要融化了， 感觉已经融化的差不多了，我把它们搅拌一下，哇，拉丝了，我去，应该差不多了，我夹一点出来吧。哇， 接下来就是见证奇迹的时刻，哇，这个算是玻璃吗？我先夹过去让他冷却一下， 我去让他们吹一下，再来一个，我，哎我去， 直接裂开了。呃，看一下，这两块就是我费了老大劲才做出来的玻璃，但是这个透明度这也太差了吧。不过能做出玻璃我觉得还是很神奇的一件事情，要不是今天真的做出了玻璃，我绝对以为网上的那个留言是假。 但是这个玻璃杂质特别多，而且透明度也不好，我试着掰一下，看看他的硬度怎么样，毫无硬度可言。给大家看一下这个里面， 哇，现在已经完全凝固了哇，敲都敲不动。虽然这次做出的玻璃效果不是特别好，但是好歹成功了。那这期视频就到这里了，我们下期再见。
11.2万别小齐
03:16查看AI文稿AI文稿这是地球上最不值钱的东西，但人类用它造出了最透明的玻璃。你从小到大见到的所有玻璃，都是由沙子制造的。但同样是沙子， 撒哈拉沙漠有几百亿吨的沙，却一粒都不能用。全球玻璃工厂宁愿花钱把沙子从比利时运过半个地球，也不用家门口的沙，就因为差了那么一点点纯度。用于治玻璃的石英沙，标准非常苛刻， 二氧化硅含量必须在百分之九十八以上，颗粒直径在零点一到零点八毫米之间，形状必须有棱角。沙漠里的沙长期被风吹磨，颗粒早已变得圆滑，在熔融过程中结合效果会很差。最要命的杂质是氧化铁，要做出绝对透明的玻璃， 氧化铁含量不能超过百分之零点零一。这就是撒哈拉沙漠几百亿吨的沙一粒都用不上的原因。而比利时石英砂之所以能被运过半个地球， 就是因为它天然纯度高，颗粒形状好，是液内公认的顶级原料。解决了原料，下一道难关是温度。石英砂直接融化需要超过一千五百度，早期烧柴火的窑根本达不到这个温度，导致造出来的玻璃里气泡密布，后来改用煤炭之后好了一些。 但真正的突破发生在十九世纪中期。德国工程师西门子发明了蓄热式炉。这种炉把高温废弃，倒向耐火砖蓄热，新鲜空气和燃气经过热砖预热，再进入燃烧室燃烧，温度和稳定性都大幅提升。于是工业化生产玻璃才真正成为可能。 炉子的问题解决了，但纯石英砂熔点还是太高，需要加注熔剂，几百年验证下来，经典配方只有三种成分， 石英砂、纯碱、石灰石。纯碱把绒绒温度从接近一千七百度降到约一千二百度。但纯碱有个副作用，单独加入的话，做出的玻璃遇水会溶解，所以必须加第三种成分，也就是石灰石。三者加热后，纯碱和石灰石分解成氧化钠和氧化钙， 与二氧化硅反应生成硅酸盐，这才是玻璃的真正骨架。石灰石赋予了玻璃化学稳定性，三种原料在连续运转的大型炉里不断投入， 源源不断输出绒绒玻璃液。接下来是最难的一关。怎么让玻璃变成绝对平整的板材？二十世纪五十年代以前，平板玻璃的做法是把绒绒玻璃吹成大圆柱，切开再加热展平， 结果表面总是不均匀。一九五二年，英国皮尔金顿公司在花掉巨额资金，用了七年时间之后，发明了符法工艺。今天全球超过百分之九十的平板玻璃都在用这种方法生产，原理极其精妙。 绒绒玻璃从炉里出来，直接倾倒在装满绒绒锡的槽上，锡的密度比玻璃大，两者不相容，玻璃就飘在锡面上，自然摊开，两面都与液体完全贴合，形成天然的完美平面 厚度通过控制传送速度来调节。玻璃随着前进，从一千度逐渐冷却到六百度硬化到可以被机械托起而不变形。 玻璃离开吸槽后要进退火炉，这一步关系到最终强度。冷却太快，玻璃表面和内部收缩速度不一致，残余硬币积累在内部，玻璃会变得极脆，一个小划痕就能引发整块破裂。退火是在精确控制的温度曲线下缓慢冷却，消除内部硬币，让玻璃变得坚固。
15剧里有乾坤
00:35查看AI文稿AI文稿在沙子中加入贝壳粉、植物灰，放进一千七百摄氏度的熔炉，高温融化，然后将其到处冷却成型。恭喜你得到了一块透明玻璃。那沙子是如何变成玻璃的呢？其实把沙子放大一百倍，可以看出沙子还真是透明的。而玻璃的主要结构就是二氧化硅，这与沙子的主要成分相同。当把沙子加热到一千七 七百摄氏度以上时，晶格结构会被破坏，沙子就会变成一堆粘稠的溶溶肽液体，只要给它快速冷却，原子来不及重新排列成晶体，而是被冻结在一种无序状态中，最终就变成了我们看到的透明玻璃。那你知道玻璃到底是固体还是液体吗？
75新科探索
02:54查看AI文稿AI文稿你知道平平无奇的沙子是怎样变成玻璃的吗？明明玻璃是硬邦邦的固体，为何有人却说他是液体？在自然状态下，玻璃能存在多久？ 如果你知道自己的首饰是天然玻璃雕刻的，你还会购买吗？从古埃及人发明出玻璃，到叙利亚工匠发明玻璃吹制术，玻璃的使用已有四千多年的历史。从普通的玻璃窗到流光溢彩的玻璃，工艺品，玻璃几乎无处不在。然而，大多数玻璃的主要成分竟然是沙子。 沙子主要由二氧化硅组成，二氧化硅的熔点非常高，能达到一千七百摄氏度。因此在烧制过程中要加入苏打降低熔点，再加入石灰，将其不溶于水， 经过高温处理之后再快速冷却，就能得到玻璃了。当然，实际制作过程中可以添加氧化酶、氧化铝等物质，让玻璃更耐用。 如果想让玻璃呈现特殊的颜色，也可以通过添加金属化合物来实现。如果想让玻璃呈现特定的形状，可以在溶解为液态玻璃液后调整温度，达到一定浓度时，用空心耐高温的金属管顶端蘸取厚厚一层玻璃液通， 通过向管内吹气和在石棉布上调整形状，就可以得到各式各样的工艺品。我们常见的玻璃都是硬邦邦的固体，那为何玻璃材物质的本质是什么？这一问题会被科学杂志列入最具挑战性的一百二十五个科学前沿问题呢？ 难道真的是科学家们搞研究搞糊涂了？其实并不是。举个很常见的例子，西方许多老旧的用了一个多世纪的老教堂的窗玻璃都是上薄下厚，也就是说，当一块平玻璃垂直竖放一百年的时间，上半部分就会变薄，下半部分会变厚，呈现出 液态的性质。因此说玻璃是固体并不是非常恰当。由于玻璃的普及，许多人提起玻璃都会觉得稀松平常，但如果知道某些首饰也是玻璃雕刻的，你还会购买吗？这里的玻璃说的是天然玻璃，他们是在自然作用下形成的。比如常见的黑曜石就是天然玻璃， 它的主要成分就是二氧化硅，几乎全部由玻璃制组成，是酸性火山熔岩快速冷凝的产物。一些商家为了达到商业目的，误导消费者，说黑曜石十分稀少，但实际上黑曜石产量非常大，大部分都是普通的黑曜石，只 非常少量的彩虹眼黑曜石在光下呈现的色彩非常美丽，也成为了众多消费者的宠儿。如今，玻璃正被广泛应用在生活的各个角落，可那些废弃的玻璃又是怎么处理的呢？普通玻璃的主要成分 是二氧化硅、硅酸钙和硅酸钠等，化学性质可以说非常稳定，很难自然分解，即便是焚烧和掩埋都不行，等它完全降解需要四千年。所以 目前对于玻璃的处理办法就是回收再利用。玻璃垃圾经过破碎、清洗等处理之后，被提供给玻璃制造企业，作为融治新玻璃制品的原料，重新回到了人们手中。
9286科普记
