ups旁路模式如何切换正常模式
哈喽，亲爱的小伙伴们大家好，我是深爱的电器的技术工程师涂建。本期视频我们为大家带来的是 ez 三 sups 单机操作步骤， let's go！ 首先为大家演示 ups 如何开机。 第一步，检查所有断路器是否均处于 off 位置，确认无误后。第二步，将静态旁路开关 s s i b 播到 on 位置。第三步，将输出开关 u o b 播到 on 位置。 第四步，将输入开关 u i b 播到 on 位置。第五步，需要等待约二十秒钟， u p s。 将自动从静态旁路模式切换至正常模式。第六步， 将电池开关 b b 播到 one 位置。最后大家查看 u p s。 的 l、 e、 d。 指示灯，当前可以看到 u p s。 指示灯正常显示 u p s 处于正常运行状态下。 再为大家演示 u p s。 如何关机。第一步，在显示屏上选择钥匙图案，然后选择功能，手动转旁路，退出选项，点击确认后，此时 u p s。 处于静态旁路模式。 第二步，将电池开关 b b 播到 off 位置。第三步，将输入开关 uib 播到 off 位置。 第四步，将静态旁路开关 s s i b 播到 off 位置。第五步， 将输出开关 u o b 播到 off 位置，查看 u p s。 的 e、 l、 e、 d 指示灯均已熄灭，此时 u p s。 已关机。 介绍完了 ups 如何关机，那么当 ups 故障需要维修或者是更换外接电池时，需要怎么来处理呢？这时候需要将 ups 转到维修旁路， 那么接下来呢？为大家演示如何将 ups 转到维修旁路。第一步，在显示屏上选择钥匙图案，然后选择功能，手动转旁路，退出这一选项，点击确认后，当前 ups 会处于静态旁路模式。 第二步，取下 u p s。 背面的维修盘路开关 m b b。 的盖板，系统会自动切换至维修盘路模式。第三步，闭合维修 旁路 m b b。 开关。第四步，将电池开关 b b 播到 off 位置。第五步，将输入开关 u i b 播到 off 位置。第六步，将静态旁路开关 s s i b 播到 off 位置。 第七步，将输出开关 u o b 拨到 off 位置。此时可以看到 u p s。 的 l e d 指示灯均已熄灭，当前负载有尾线旁路开关供电。 那么如何从维修旁路模式切换至正常模式呢？那接下来会为大家进行演示。 第一步，检查所有断路器是否处于 off 位置，也就是断开的状态。确认无误后，第二步，将静态旁路开关 s s i b 播到 on 位置。第三步，将 输出开关 u o b 拨到 on 位置。第四步，再将输入开关 usi b 拨到 on 位置。第五步，将电池开关 b b 拨到 on 位置。 第六步，重新装回维修旁路开关 m b b。 的盖板。注意，系统只有在重新装回维修旁路开关 m b b。 的盖板后，才能切换到正常模式。 第七步，在显示屏上选择钥匙图案，然后选择功能清除警报。第八步，等待大约六十秒后， u p s。 将自动切换至正常模式，这个时候可以查看 u p s。 的 led 指示灯，当前 u p s。 处于正常模式。 以上就是 ezcs ups 单机操作步骤的介绍，感谢大家收看，咱们下次再见，拜拜！
粉丝199获赞655
相关视频

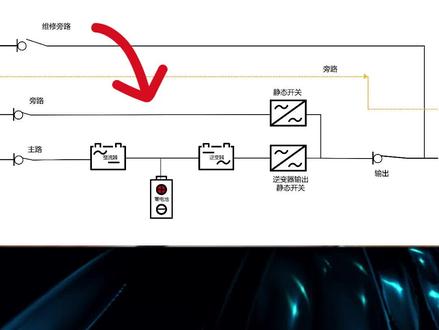

00:43查看AI文稿AI文稿如果我们想打开 ups 的旁路模式的话，我们长按关机键， 长按中间的选择键三秒进入选择模式，单击中间的选择键， 选择三号模式，我们摁一下确定键，现在删除的是 drs， 然后按中间的选择键显示 ua 的时候，即开启跑路模式。关注我，带你了解更多的电源知识！
166科普说电源
00:23查看AI文稿AI文稿ups 电源旁路是以逆变器为主要组成部分，当事电输入正常电源通过整流器静态开关输出开关负载。 当试电异常或断电时，电池逆变器模式为电池电池开关逆变器静态开关输出开关负载，逆变器将直流电转换为交流电。
00:33查看AI文稿AI文稿旁路模式也是 ups 非常常用的工作模式。当 ups 工作在节电模式并过载时，如果输入电压在容许范围内， ups 会自动进入旁路模式。 ups 设置成 旁路模式启动时， ups 就自动切换至旁路模式。 ups 工作在旁路模式时，蜂鸣器会每十秒响一声。怎样开启旁路模式，可以参考我这期视频，关注我，带你玩转 ups！
48科普说电源
00:46查看AI文稿AI文稿然后是旁路模式操作时的注意事项，一、 ups 系统在安装结束后，应进行转外部旁路模式测试。二、转外部旁路时一定注意领线的接法， 错误的接法将引起部分负责因过压而损坏。三、在合并开关的时候，除了确定 ups 旁路状态外，不必要测量开关上下口压差，每项都在一副左右。四、对于从未用过的 外部旁路，在操作时要格外小心，除了注意接线正确外，还应检查接线的质量及开关的质量。关注我，带你了解更多的电影知识！
43科普说电源

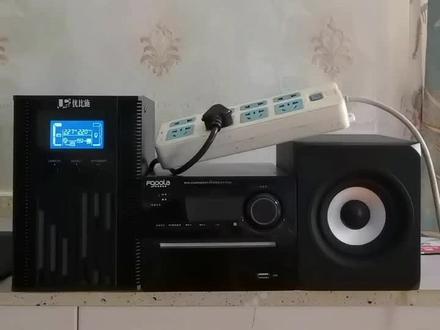

01:56查看AI文稿AI文稿我们今天来讲一下 ups 电源的工作模式。 ups 电源正常有四种工作模式，第一种是试电模式，就是现在的呃那个试电进来， 呃，然后等于说那个交流整成直流一部分对电池充电，同时直流在供立边器啊，呃，转换成那个交流电供后端的那个负载使用， 就是 ups。 这种就是教职教的工作模式，他的目的第一个是提供纯净的呃呃电礼品质，呃。第二一种就是防止意外断电。嗯，意外断电的工作模式是怎样一种电池供电模式？ 第二种就是电池供电模式，大家请看，我把四电断掉，你看现在就是电池供电的模式，电池供电的模式就是电池的直流电通过立边器转换成交流电，关后端的呃设备， 那个呃工作使用，但这个就是断电的切换后端的设备是零中断的，哎，这是第二种模式是电池供电模式。第三种模式是 你比如我把机器开掉关掉之后啊，你稍等一下，你看到没有，现在是四电直通的啊，四电直通的模式，这个时候就是呃 ups 他就没有起到保护的作用啊，这个时候就相当于是四电直通，这个叫跑路模式。还有一种模式叫 维修旁路模式啊，这种小功率的 ups 一般都不带呃维修旁路模式，大功率的在线式的 ups 带有旁路维修模式。下一次我们具体讲到，今天就讲到这里，谢谢。
16:28查看AI文稿AI文稿我们学习了 ups 的基本原理，那么接下来我们来学习一下 ups 的一个工作模式啊，那我们知道 ups 的工作模式呢，是 ups 非常重要的一部分内容。首先呢我们来看一下 ups 工作模式的分类 啊，通常意义上讲，我们的 ups 呢，把它分成这样五种工作模式，首先呢是试电逆变模式，然后呢是电池模式啊，接下来是旁路模式，然后呢是维护模式，那么还有一种呢非常特殊的模式呢，我们把它称为 eco 模式，经济的这样的一个控制模式。 我们首先来看一下这样的一个试电逆变模式，那么在该模式下，我们可以看到试电呢经过一个整流器啊，然后呢再经过逆变器供给我们的负载端啊，与此同时呢，我们的充电器呢也给我们的 电池呢进行充电，使我们的电池呢始终保持在浮冲的这样的一个状态。那么这里我们需要注意的是， ups 只有在该模式下它是正常的，言外之意就是 ups 在其他模式下它是不正常的，也就是说 ups 工作在其他模式下，它会产生相应的告警， 当然 eco 模式除外啊，那么 eco 模式下，在屏幕上呢也会有相应的告诫啊，这是大家需要引起重视的，那么在其他模式下啊，它就会有概率产生，那这个时候呢，我们就要引起足够的重视，并且去排查。 那么在试电逆变模式下，我们可以看到试电呢，通过这样的一个升压过程，生成稳定的这样的一个直流电供给逆变器，然后呢逆变器呢 进行降压，然后输出稳定的让那个交流电给负载啊，这是它的一个主要的工作过程，然后呢是电池模式啊，电池模式呢， 我们可以看到蓄电池经过我们的逆变器给我们的负载进行供电啊，那么整个的电流呢，走的是这样的一个路径啊，那么这里呢我们需要了解一下，在什么情况下 u p s。 工作的电池模式呢？我们需要知道 啊，我们举个简单例子，比如说呢，大家比较熟悉的呢，首先呢是失电的一个停电的这样的一个情况 啊，那么试电断电的时候呢，试电这边呢已经没有了任何输入啊，那么输入没有了，那么 ups 呢？肯定工资在电池模式下，那么是否还有其他模式呢啊？这里呢我们需要注意第二个情况，也就是说试电异常， 那么什么是失电异常呢？我们举个简单例子，比如说正常的失电的这样那个输入范围有可能是一百伏到三百伏之间啊，那么当当前的电压呢，如果下降到八十伏特，那这个时候呢， 我们说它是不是正常，那肯定是不正常的，所以这个时候呢，它的主路呢是没法正常工作的，那在这个模式下，因为它的电压不够高，超出了它能够容纳的这样的一个电压的工作范围，那么这个时候呢， ups 呢也会工作电池模式下， 这两点需要大家记住啊，首先呢是停电啊，然后呢是失电异常啊，失电异常或者掉电的时候呢， u p s。 肯定会工作在这样的一个电池模式下啊，那么还有一点呢，就是在电池模式下呢，通过 d c 到 pc 的升压器升压以后呢，供给我们的逆变器进行使用啊，然后逆变器呢输出稳定的交流电啊，给我们的负载。接下来我们来讲解一下旁路模式，在旁路模式我们可以看到试电呢，经过旁路的单元啊，我们叫静态旁路 输送给我们的负载啊，我们同时要注意啊，这个时候呢，主路输入呢，通过准流器啊，给我们的这样的一个蓄电池呢，进行这样的一个充电啊， 那么这个时候呢，如果连接了电池以后呢，这个充电电路是正常的啊，如果他没有连接电池的话，这个时候呢，其实整流器跟逆变器呢是不工作的啊，那么在静态旁路里面呢，他带呢有一个简单的这样的一个处理过程啊，那么主要的一个处理过程呢，他是一个滤波啊，这样的一个过 过程，那么这里呢需要我们注意两点，那么首先呢是 ups 为什么会工作的旁路模式啊，这是大家要非常关心的一个点，那么 ups 出现一些故障或者其他异常情况，那么 ups 会工作的旁路模式， 那么什么叫异常情况呢啊？我们举个简单例子，比如说 ups 发生过载过温或者故障，导致我们的逆变器不能工作，或者呢导致我们的整容器不能工作，那这个时候呢， ups 就会自动切换到这样的一个庞龙模式 啊，那么这个切换呢，是一个无扰的一个切换，那么这个切换过程呢，理论上讲呢，它的时间呢是零啊，也就是说切换它是瞬时完成的啊，那么在这个模式下，如果时电没了以后呢，我们的 ups 呢就会掉电啊， 另外呢主要呢在这个模式下呢，它的逆变器呢，它是一个关机的这样的一个状态啊，所以呢，在这种情况下，如果试电输入啊，尤其是这里啊输入如果断电了以后呢，它电池呢根本没法给我们的负载呢进行供电 啊，也就是说它不可能接到电池模式下，在庞龙模式下，电池呢，它没有后背的背电能力啊，所以呢它的背电能力呢为零 啊，这个呢是我们需要引起足够重视的，因为我们的 ups 没有后备能力啊， 那么这个时候如果刚好断电的时候呢，就会引起负载的直接掉电啊，这个情况呢需要引起重视啊，将会导致这样的一个业务的中断啊，所以呢，他运行在旁路模式下呢，是我们的工程师呢，必须要引起足够重视的一种模式， 接下去呢是维护模式，那么维护模式呢，我们也称作维修旁路模式，我们这里可以看到，当维修旁路闭合的时候呢， ups 的这样的一个输入呢，他从旁路输入以后呢，经过维护旁路直接到达负载 啊，那在这个时候呢，我们的整流器呢和逆变器呢，全部都是不工作的在这个静态旁路里面呢，其实呢，他对整个的电路呢，他不不经过任何的这样的一个处理啊，他呢是一个应接线 啊，那么当我一修旁路的开关一闭合的时候呢，把我们整个 ups 呢给隔离掉了啊，或者呢大家可以理解成短路掉了， 那么这个时候呢，我们需要清楚什么时候需要运维跑路啊，能不能在正常情况下使用维护跑路呢？答案也是否定的，只有当我们的工程师确定这个 ups 出现 线故障或者需要维护更换的时候，我们才能闭合这个维护旁边开关，当闭合这个开关之后呢， ups 就被隔离了啊，在正常情况下呢，这个开关呢，一般是带锁的一个开关 啊，平时呢也是严禁操作的，这点呢需要我们牢记啊。那么接下来呢，是一个节能模式，或者呢是一个经济模式啊，我们称作 eco 模式。那么首先呢，什么是 eco 模式呢 啊？ e c o 呢，就是一个经济模式啊，我们可以简单地理解成在该模式下运行， u p s 的运行费用呢，相对来说会省一点。那么 e c o 模式在于如何工作呢啊？当我们的试电输入在我们的预设范围里面啊，这个参数呢，可以 在 ups 的频率上进行设置，比如说我们预先设置的电压幅度在二百二十伏正负百分之五，工作频率呢在五十赫兹正负三赫兹工作，那么当试电符合这个要求，在这个范围里面呢，我们 ups 会优先的采用旁路供电。 那么为什么要优先采用庞龙供电呢？因为我们知道庞龙里面呢只有一个简单的这样的一个滤波电路来处理， 没有经过整流跟逆变啊，这个时候呢，他的一个 ups 的效率呢会更高一点啊，他没有扎那个整流器或者逆变器呢对电路的消耗，那么在这个模式下呢，可以成为经济模式。那么 如果在这种情况下了，电压超出了这个范围或者频率超出这个范围啊，那么会怎么办呢啊，从 我们看可以看到，在这个模式下， ups 呢，会立刻切换到我们的主动模式上，因为在这个情况下，我们的这样的一个逆变器啊，以及我们的整流器，他都是一个热备用的这样的一个状态啊，他呢是一个热备用的这样的一个状态，可以立立刻切换过来 啊。那么对于 eco 模式呢，我们需要清楚两点，第一点呢，就是 eco 模式呢，它跟庞龙呢有本质的一个区别 啊，那么在旁论模式下，我们的逆变器呢，是关机的，那么在一消模式下呢，它是热背状态，只是暂时不运行而已， 这是他们的本质区别啊。第二点呢，就是在 eco 模式下的一个使用啊，他跟实电的质量呢，是一个强相关的关系啊，他取决于实电质量的一个好坏，换句话说，你实电质量足够好，比如 说在中国的一些一线城市或者一些别的地方啊，当的试电质量非常好的时候呢，我们可以采用 eco 模式来节省一定的运行费用，在试电情况不稳定的情况下呢， u p s 呢， 会一直在旁路跟主路这样进行切换啊，那这种情况下呢，我们也是不推荐你采用这样的 eco 模式的。学习了 ups 的工作模式之后呢，接下来我们来学习 ups 的重要参数，那这些参数呢，都是非常典型的参数，我们有必要来了解一下。 首先呢是输出容量和功率因素，那么这里我们讲输出容量， ups 呢，肯定会有一个容量啊，比如说呢，大家知道的这样的一个一百千帆的这样的 ups， 或者两百千帆的 ups 啊，那么关于这个容量的话，我们需需要注意一下啊，他的一个单位啊，我们是千伏氨或者伏氨， 那么中文名称呢，我们称之为试载功率啊，那么它相比于我们日常常见的一些电器呢，它的单位呢是瓦或者千瓦，有区别啊，那么一个呢是试载 功率啊，一个呢是有功功率，那么实际上呢，我们还有一个无功功率啊，无功功率称之为阀，那么这三者的关系呢？我们 也在之前的课程里面讲到啊，他们符合这样的一个功率，三角形的这样的一个关系。那么接下来我们来说一下输出的这样的一个功率因素啊，那么输出功率因素呢，表示 aps 存在有功功率的能力啊，一般来说输出功率的这样的一个因素呢，大概是 大概可以看一下零点七，零点八，零点九或者一啊，那么不同情况下不一样，那么我们知道 ups 的容量啊，同样的，又知道后面 负载的容量，那么两者呢，如何匹配起来啊？这这里呢，其实呢就会用到这样的一个输出的这个功率因素啊，那么举个简单例子，比如说一台 ups 的，它的容量呢是一百千伏安 啊，然后呢我们的功率因素呢是零点九，那么我后端的这样的一个负载最多呢，也就是带啊，一百 乘以零点九啊，也就是九十千瓦啊，换句话来说， ups 能够驱动九十千瓦的负载，那么知道这一点以后呢，有助于知道我们的 ups 驱动负载的一个能力啊，那么接下来呢是一个效率 啊，那么效率这块呢，就相对简单一点啊，因为我们知道 u p s 内部呢有一个双变化的这样的一个过程，双变化的这样的一个过程， a c 到 d c 啊，然后呢再 d c 到 a c 这样的一个转化， 那这个过程中呢，肯定是会有些损耗的，对不对啊？那我们知道，基本上现在大型的这样的一个 ups 或者主流 ups 的，它的整体的效率呢，基本上都是高于百分之九十啊，像华为的 ups 啊，五千亿系列啊，那么大部分的效率呢，能够达到百分之九十六以上啊，或者呢百分之九十七啊，那么这里呢我们需要注意的一点就是 ups 的效率呢，它并不是一成不变的啊，它跟一个负载率呢，它是常相关的啊， 换句话说，当我的负载率是百分之十的时候呢，它的效率呢应该是比较低的啊，只有在负载率达到一定范围里面，比如说负载率达到百分之四十到百分之七十啊，但在这个区间里面的话，它才能达到一个比较好的或者比较高的这样的一个效， 这个呢我们需要了解，接下来我们来来看一下这样的一个输入电压跟频率范围啊，这块的话，我们应该是比较好理解的，那么这个参数的主要表中，我们的 ups 是否能够适应这样那个恶劣的这样那个电网环境 啊？我们可以试想一下，比如说这个范围足足够大，那是不是可以吸引所有的电网呢啊，因为他在任何情况下都可以工作， 那么事实上呢，其实呢，他这个很难达到啊，那我们从逻辑上推到可以发现，一般情况下，他这个参数呢是越大越好，那么对于，尤其是对于这样的一个电池来讲啊，电池的这样那个充放次数增多，他的寿命呢就会 变短啊，这就意味着 ups 的这样那个输入范围呢，足够广的话，那么 他的一个电池的使用次数呢，可能会减少啊，那么可能会保护我们的电池，但是你如果一旦设置不合理的话啊，那么我们的电池呢，就会被频繁的这样的一个充放电啊，那么所以呢，这个范围呢，并不是越大越好，或者 越小越好，那么他需要在一个比较合理的范围接下去呢，是一个过载能力啊，那么过载能力呢，跟我们的输入电压跟平的范围其实是一样的啊，那么想一下啊，其实呢，在过载能力上呢，他的一个高的过载能力能够保证供电的一个质量啊，那么如果 ups 过载啊，他的正常模式下， 经过一段时间呢，它会自动的切换到这样的一个静态旁路啊，如果持续过载呢， u p s。 将会关闭啊，我们举个简单例子，比如说你这个 u p s 持续过载百分之一百二十，那举个简单例子，比如说三 三十分钟以后呢，他就会自动切换到我们的旁路啊，当然了，旁路他也是有一定过载能力的啊，那在这种情况下，如果 ups 持续过载了以后，他切换到旁路以后呢，他的一个试电质量呢，肯定是没法保证的啊，这个呢，我们需要注意 啊，那么最后呢，我们来看一下这样的一个输入的这样的一个电流斜拨啊，他呢表增的这样的一个输入电流的波形的失踪程度啊，以减少。
451精彩网络技术

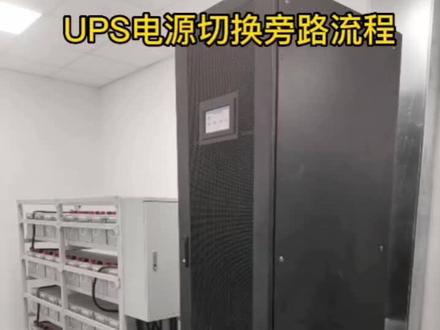

00:56查看AI文稿AI文稿我们看一下这种模块化 ups， 我要从现在它是主路，我要转到这个旁路，怎么操作？很简单，就是在这个系统设置里面有个控制，然后输入密码， 这密码是一二三四，然后点 ok， 然后直接点关机，点确定好他就关了。咱们再看一下，看这个关了，他马上就从上面走了，他就是旁路了， 现在就是旁路，如果说你想维修，那你的这个维修旁路你就打上去，他就可以跟着这个旁路供电了，这样后面的负载就不会掉电。然后你也可以关掉这些 整流模块了，电池也可以断开了，这样的话后面的设备就不会断电，是不是很简单？
248老谢讲数据中心

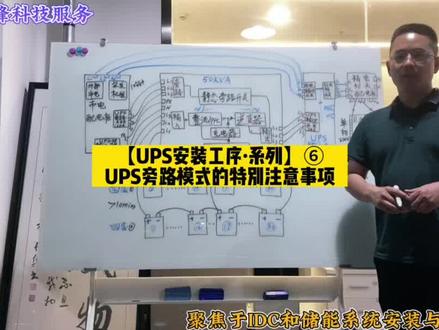

05:17查看AI文稿AI文稿下一个呢，我们跟大家讲一下 ups 的旁路模式，就这里它有一个旁路，就是我们见过的任何一个 ups 全网最畅销、最具性价比的 pdu， 它都有输入，就音符， 然后呢这个呢叫做 off， 还有一个旁路啊，还有一个旁路， 那么它总共它的后端的接线端就就是四个东西， input 输入、 output 输出，然后再一个就是这个电池，就 battery 电池输入，就这一块儿，然后 第四个单词旁路的单词我记不住，但第四个就是旁路，就这样，那么如果说正常这里面由 ps 的输入出现了问题，就这一块，比如说整个模块出问题，或者你运气出问题，这个时候呢，他就是旁路， 就是直接通过这个黄路开快到这 l 一 l 二 l 三前后到这啊黄路，然后通过其他黄路开快，然后呢 这个时候他是没有通过逆变器的，直接通过精彩功能到这来，所以呢这种情况下呢，就是说，呃，这个是就是旁路模式， 那么什么样的情况下呀会需要这种情况呢？就刚才我们讲的就是要么就是前端的这个输出开关坏了，偶尔有脱线啊，不管是这一端有脱线，还是这一端有脱线，还是说这里面的模块坏了，都会转到棚模式。很多小的 u p s 呢，就是它的 主路，就是他的输入和旁路是通的，就是他是短接的啊，短接的，短接的，他是这样的，他有什么好处呢？就是最后他省了一个旁路开关，就这个旁路开关跟这个是一起的，就跟这个输入开关是一起的， 因为他默认正常情况下就是我的接线端子和我的这种开关，他是很很难坏的事，事实过程中也是很难坏的，往往坏的都是机器本身里面的整个模块，一边机器发生的问题。 但是这种静态旁路模式如果是犯了经验主义错误，或者说配电柜里面的这个开关没有做标签，开关推错了，或者说旁路没有挂锁，有可能会导致整个 uk 制砂机， 这个是非常危险的，所以说呢，这个呢，就是说呢，这也是我们今天给大家讲整个旁路的一个核心，就是当我们的 ups 走进站旁路的时候，我们的 ups 的这个输入公开一定是断的，如果你的输入也是正常工作的，然后这个时候你推了旁路，就是这个时候你的旁路开关没有挂锁，挂锁是什么意？ 就是让你推不动，让你没法推，因为旁路和正常模式是不能同时进行的，为什么？因为旁路的电压他是直接来自于四电电压，四电电压他是有浮动的，比如说他是这个，他不是标准的三百八，他可能是四百多， 那么四百多的电压，他在这个地方的压电压压值就比这个地方的电压值要高，那这都是电不通的 电压，他就你可以理解成为水位高，水位低，电压高，他就水位高，水位高，他自然就会往水位低的地方流，是不是？ 哎，那么如果这个地方的电压高，这个地方电压他就会往这流，他就会把逆变器出汗 重换，就会导致有些是煞气。那么这就是我们这一次我们的施工队犯的经验主义错误啊，当然总包在施工培训这里面就是他的旁路开关，他是没有挂锁的，这是一个非常积极的问题， 当然我觉得从我们自身鸟来，我们不能把这个责任推给出口，我们要找到我们自身问题，如果我们自身检查一下我们的线路，是绝对不会出现这样的问题的， 所以这是这也是导致这个 ups 炸机的根本原因。那么讲到这里，我相信呢，大家基本上就明白了，这个旁路开关和这个正常的 ups 输出开关啊，这两种模式 他的背面的差别，以及这种潜在的风险。那么这给我们以后在服务客户， 就是我们把这种专业性拿出来，把这种专业性骑行到施工队，施工队注意这个事情，我们也能避免这种事情再次发生。好，讲到这里呢，基本上大家对 u ps 的唐模社就表现的比较清楚了。
62小蜜蜂的翻身经历
05:24
08:04查看AI文稿AI文稿本期视频是根据粉丝提问我们进行解答，主要就是对 ups 切换旁路、 ups 短路器退出及维修、旁路段路器介入做相关介绍。 有网友最近问我们啊，想要看一期 ups 切换的教程，那么今天给各位网友安排一个啊， 我们用的是伊顿的九三九五系列的 upi 双击并点，可能比单机的 upi 切换要 稍微一些， ubs 切换呢，其实你只要懂了之后，那是非常简单的，如果要是对原理吃的不是很透，对上下级的关系不是很理解的话，那么我们操作的时候 用这种我们标准的 sop 文档，按照 sop 的文档来进行操作，每一步都不能差，但是你如果理解了之后呢，可能就需要脱离，可以脱离文档，但是我们电器操作呢， 有要求啊，要求一人操作，一人监护，操作人员可以不拿着 sop 稳打，但是监护人员需要拿着 sop 稳打来负责考察你的操作是否正确。 那么 iups 的工作原理是什么？我们现在 ups 处于旁路运动， 所以说跳过了右边，这也是为了给各位讲解呢，特意我提前切换。好啊，只要记住右边还是有一个很重要的 的问题就可以了，就是旁路和 ups 的逆变输出不能同时自己要 旁路输入柜保持合闸的状态不要变。我们现在可以给 ups 的输入规为 ups 的 静态旁路上电，我们是双击并联的，所以我要给两个右边两个静态旁边 ups 已经不变了，但是 ups 现在没有输出，现在 ups 没有输出，他只是输 路送电了。那么我们下一步操作是什么呢？我们计划是给 ups 的跑路送电， 静态旁路用的是我们的试电，那么我们现在手动维修旁路用的也是我们的试电，两路试电是同源的啊，所以说 对我们来说没有什么病网啊，或者是香味差可以同时喝茶。那么我们操成 uki 进入旁路，双击并连的操作一台之后，另外一台会自动补贴，同时进入到旁路运行， 输出没有合闸，现在呢，我们就可以合出租了， ups 的静态房子出租和右边的出租是带我们以后 没有变化，那下下一步是最关键的，就是 我们不能马上启动 ups， 一旦 upi 输入了他的波形不一定和我们失恋公园的波型啊，香味角质的，不知道他有多少差值，所以我们不能喝茶。但是其实我这套九三九五呢，我们做到了和 试电同步频率，我们这个是可以同学会长，那么现在呢，对一般的常用 upi 来说，我要把手动维修房路进行分闸，手动维修房路进行分闸， 看复刻仍然没有切断，连续攻电，那么现在就看 ups 自己的切换了，我们给 ups 进行正常在线模式开机， upi 是在这个过程中呢，要进行一些自检，整流启动， 密变启动，然后再控制他的快速开关进行。科长看已经切换， 肿瘤已经启动了，逆变也启动了， 现在差最重要的一步就是分竞赛港路和主路出租， 好完成操作。 看静态旁路已经被切掉了，主动输出核桃，因为是给各位演示一下，所以我的电池呢，没有核桃，现在复核呢，没有中断， 下面再给大家切操作一下我们的 ups 由运行状态切换到挡路状态，手动回流跑路把 ups 进行关机，无中断的关机 操作进入旁路。 好， ups 呢，现在又进入到航路运行状态了，已经把自己 ups 的地面断开了，双击并联的两户同学倒车断开， 两路都撞开了， 手动维修房路和维修片还是同时运行，没有对我们的负担进行造成任何影响。下一步呢？进行翻修片还是输出 车仍然没有通过。下一步呢？就是给我们 usbs 换机， 关机大需要每一台独立烧烤 都关机了，让设备冷却一下。之后呢， ubi 现在已经完全关机了，我们的负荷呢， 仍然连续一组，现在已经由右边是在线模式切换到了我们手动的右，正常可以对右边进行解决的。 好，这批是这期视频就到这里了，欢迎各位网友随时提问。

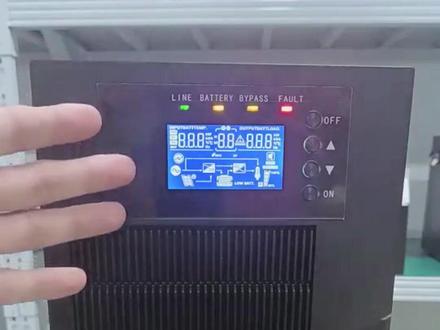

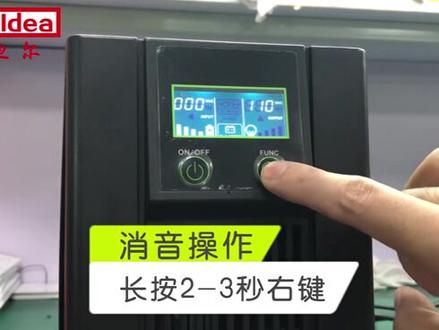

04:47查看AI文稿AI文稿现在给大家录一段，就是我们 c 一 k， c 二 k， c 三 k 的机器的一个显示，就是还有操作的一个状态，这种讲解就是收到货的时候机器是就是说肯定是关机状态啊。然后就是大家准备好插座， 插座的话就是一 k 的话普通插座就可以，三 k 的话是这种大插座，大家注意一下插头是十六安的，找这种空调插空调大插座，空调大插座就可以，三 k 的找这个插座，一 k 的普通插座就可以啊，注意一下型号和功率。 然后现在给大家讲解一下，就是你收到货的时候没有接试电情况下，我们是电池里面是有电的，直接可以开机，建议就是说收到货先电池模式开机 看一下，就是开机看一下状态是否正常，现在长按两到三秒开机键，然后松手， 松手以后给机器有一个反应的时间，二百二十伏输出是有了，试电时没有输入，输出二百二十伏，然后电池状态灯黄灯亮起 而告警灯四秒闪一下，提示一声，告诉你现在是停电状态，是电池模式在工作用的里面，电池的电输出二百二十伏，稳压， 注意一下下面的模式，这个是电池电池逆变输出，给负载使用的，这个是电池模式，现在我接通试电， 接通试电以后输入二百三十五伏， 输出二百二十伏，现在跳到了试电模式 line 这个状态，这个是试电状态灯，现在试电输入给电池在充电，然后稳压逆变输出， 这个就是说有试电输入，电池给电池在充电，电池灯会电量慢慢在增加，这个就是说有状态灯，然后是试电输入，如果你没有开机，没有，现在我就是说模拟一下停电状态，就是现在是突然停电，我把试电输入关掉， 会恢复到电池模式，工作电池状态灯亮起，工作电池逆变，输出输入就没有了，输出 二百二十伏，而告警灯会四秒响一下闪一闪，一下响一声，提示你用的是里面电池的电量。这个是开机状态，现在关机的话，也是长按两到三秒，然后松手， 给机器一段反应时间，机器会完全关机， 现在完全关机了，如果需要，如果收到货，你如果直接插试电，可能机器会自动进入旁路模式。其实这个旁路模 我给大家再讲一下，演示一下，收到货以后，你直接如果接了试电，没有按开关机键，直接接入试电，机器会有反应，会自动显示，但是大家看一下机器状态灯， 给他一段反应时间，就是你接了试电，但是没有开机的情况下，走的是旁路，输入和输出电压是一致的，这说明没有经过 ups， 虽然是给电池在充电，但是他走的是旁路，看见上面这条线，走的是上面这条路，这个是旁路模式，输入输出电压是一样的，没有稳压，如果稳压正常，稳压输出是二百二十伏， 但是现在是没有稳压的，是走的是旁路。现在走的是旁路的话，状态灯是 bypass， 这个灯亮起，如果现在停电，一旦停电， ups 会自动断 输出关掉，所以一定要注意这个旁路模式。是就是肯定是没开机，你接了试电，没开机，要长按这个机开机键两到三秒，然后松手， 现在正常开机了。输入输出一定要看到输入输出电压不一样，输入二百三十五伏，输出二百二十伏稳压，这才是正常开机，要在试电模式或者电池模式工作才是正常的。 bypass 是没有开机。

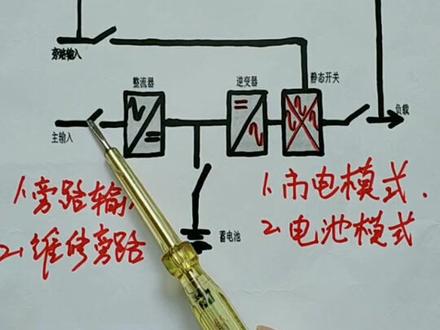

00:58查看AI文稿AI文稿朋友们来看一下 ups 工作的四种模式。首先试电，正常的情况下，试电 经过整流器变成直流给蓄电池充电，同时给逆变器提供直流电源，逆变器将直流变成交流，通过静态开关给负载供电， 这个是试电的模式。当试电这一录音故障停止的时候，电池通过逆变器供电，这个是电池逆变的模式。当逆变器过载或出现故障的时候， 这个静态开关会自动打到旁路，这个时候由旁路供电，这是两路不同的电源 维修旁路是在 ups 进行维护保养的时候，断开 ups 的这个输出开关， 手动维护旁路闭合，直接给负载供电，这个是维修旁路这四种模式。
1127电气电工技术
00:20查看AI文稿AI文稿ups 关机输入按钮的功能都有哪些？第一，关闭逆变，按下关机输入按键，两秒以上便可关闭。在电池模式下的 ups， 如果是在试电模式， ups 会进入待机模式或进入航路模式。
32科普说电源

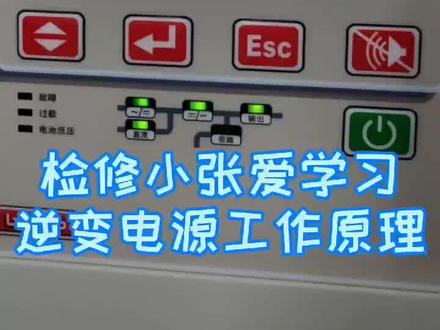

01:34查看AI文稿AI文稿师傅，你再教我一招呗。工作结束了，准备收工，晚上我请你吃饭。那我再给你讲一下 usbs 电源的工作原理吧。好，你知道什么是 ups 电源吗？这个我知道，就是不间断电源吧。不间断供电只是 usb 电源的一个功能，除此之外，他还具有滤波和 稳压的功能。当交流电源失电的时候，看到就是旁路输入和主路输入的电压都为零。 现在设备就会切换到直流电源供电的逆变供电模式，将蓄电池的电源经过逆变之后直接输出交流， 此时就实现了不间断供电的目的。如果设备本身出现了故障，我们现在把它关掉模拟一下，此时设备就会切换至旁路模式， 由跑漏电源直接供电，当设备故障消除之后，设备会自动切换至正常的逆变工作模式。 以上就是泥边店员的工作原理，小张你学会了吗？我学会了，师傅，走，吃饭去。
139检修小张爱学习

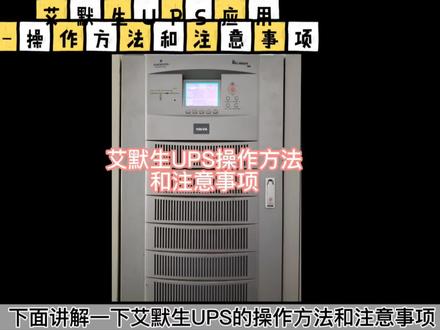

03:47查看AI文稿AI文稿下面分享一下按摩绳 ups 的操作方法和注意事项。电缆极限步骤如下，确认 ups 所有输入输出配电开关，内部电源开关全部断开。打开 ups 前门， 取下下部保护盖板，连接保护地和其他必须接地的电缆均接到接地母牌上。交流输入电缆接到 uvw 短子， 将旁路交流输入电缆接到旁路段子。六一、输入开关，将 ups 与输入试电连接。六二、旁路开关，将 ups 与旁路电源连接。 六三、维修旁路开关维修 u 牌子时，由旁路直接给负载进行供电。六四、电池开关，控制电池的接通。五、输出开关，将 u 牌子输出 与负载连接。 ups 开机步骤 b 和旁路开关 q r 和 u 牌的输出开关 q 五并闭合所有外部开关，此时 lcd 显示开始预行 u ps， 启动后 u ps 首先工作于旁路供电状态 b 和输入开关 q e 十五秒后整流启动指日灯。如上所示，确认母县地下正常，延迟急性正确后 闭合电池开关，这种检测到电池的存在后，红色电池指示灯灭灯开或确认断开。内部维修旁路开关 q 三、 连预按逆变启动按钮两秒后逆变器开始启动，当逆变器与旁路电压频率同步时，变气指示灯闪烁。检查确认 lcd 显示屏右上角无任何高警信息，且 lcd 显示 状态如上所示。逆变器启动后， u 盘是从旁路供电切换到逆变器供电，此时旁路指示灯灭灭器指示灯由闪烁变为长滤。按逆变器开启按钮，逆变器启动。 注意，若逆变器尚未准备好，按下该按钮不能启动 ups 逆变器关闭按钮，在运行时按下该按钮可关闭逆变器，如果旁路可以用 负载将转移到静态旁路供电。故障清除按钮，在 ups 由于故障关闭或告警条件已消除后，按下该按钮可清除故障 告警消音按钮，当告警激活时，按下该按钮，一次可将告警分明器消音，若出现新故障， 天气将再次发出告警。以上为旁路指示灯、整流指示灯、逆变器指示灯、电池指示灯、 各种状态功能。 ups 关机步骤，按 ups 操作控制面板立面器关闭按钮， ups 立面器关闭。 ups 通过静态旁路给负载供电，亦和内部维修旁路开关。 q 三，此时维修旁路与 ups 静态旁路电源并连供电，断开输出开关。 q 五，完成 ups 到维修旁路的切换操作，负载直接由维修旁路供电，此时负载无电源异常保护 上 ubs lcd， 若显示说明如上。
128黄同学的备忘录(电气)
01:28查看AI文稿AI文稿什么是在线是 ups 电源的跑路工作模式？大家好，我是优比斯 ups 电源杨沟，今天来给大家讲一讲什么是在线是 ups 电源的跑路工作模式。在线是 ups 电源的跑路工作模式，是指 当电网试电供电正常情况下，如果 ups 电源系统出现下联情况之一时， 如，一、在 ups 电源输出端出现输出过窄或短路故障时。二、由于缓解温度过高 火冷却风扇故障，灶头位于 ups 电源离边器和整流器中的功率开关管 温度超过安全界限。三、 ups 电源系统中的锂电器本身故障时 等等，这 ups 电源将会在逻辑控制、电路调控下转为四、电旁路，直接黑负载设备供电。这就是在线是 ups 电源的旁路工作模式， 明白了吗？怕停电用油笔时避免突然停电事故。欢迎大家关注收藏我，给我点赞留言，我们把 ups 电源那点事保持个明白。
01:51查看AI文稿AI文稿ops 我们都知道 ups 电源在电器控制电路当中应用非常的广泛，他经常作为后备电源来使用， 那么我们今天就通过一个工作原理图来看一下 ups 具体是怎么工作的。我们常用的 ups 一般有四种工作模式，试电模式、电池模式、旁路输入的模式以及维修旁路的模式。我们首先来了解一下 ups 电源的基本结， 这个是旁路输入电源，主输入电源，两路不同的电源。整流器，简单来说，整流器的主要作用是将交流变为直流。逆变器它的作用简单来说是将直流逆变成交流，这个是蓄电 持组静态选择开关，负窄侧的开关，旁路输入的开关，这个是手动维护旁路。在正常使用的过程中，我们除了手动维护旁路断开以外，这些开关全部都需要闭合。我们首先来看一下试电的工作模式，试电经过整流器交流变为直流，直流给蓄电池组进行 充电，另外一部分直流通过逆变器逆变成交流，通过静态选择开关输出给负载供电，这个是试电的模式。当试电出现故障或者试电断电的时候，这个时候整流器停止工作，蓄电池组提供直流电压给逆变器，逆变器将直流逆变成交流，通过静态选择开关输出给负载供电，这个是电池的供电模式。当逆变 电器过载或者说逆变器故障的时候，逆变器停止工作，现在选择开关会自动打到旁路的模式，这个时候是由旁路直接给负载进行供电的，这个是旁路输入的模式。我们接下来看一下手动维护旁路，手动维护旁路它主要用于 ups 的维护保养，在我们进行 ups 维护保养的时候，我们需要将负载册的开关 断开，之后闭合手动维护旁路。我们可以看到手动维护旁路是直接给负载供电的，经常用于 ups 的维护保养。但是有一点我们一定要注意，我们闭合手动维护旁路的时候，我们一定 要把负载侧的开关断开，否则的话很容易烧坏 ups。 这个就是 ups 电源的四种工作模式，我们清楚了他的模式，就知道了他的工作原理，非常的基础，感谢大家的收看。
3335朗象科技｜机房电源蓄电池批发
00:42查看AI文稿AI文稿ups 不间断电源的六大工作模式都有哪些？大家好，我是科普高老师。当输入电压在容许范围内开始逆变， ups 工作在试点模式可提供稳定的纯政协交流电输入， 同时对电池进行充电，此时 ups 面板显示的就是试电模式。第二， ecu 节能模式，指的是当输入电压 在设置的一次优电压翻倍，内饰 ups 会切换到旁路工作来达到节能的目的。关注我，带你玩转 ups。
75科普说电源

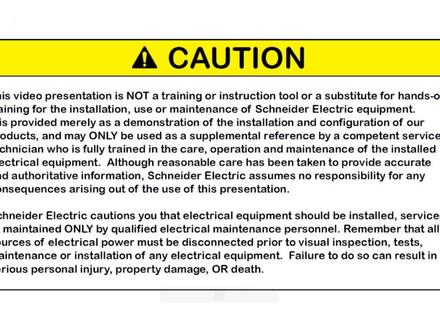

02:36查看AI文稿AI文稿下面将介绍 m g e gals 三百在线模式与维修旁路模式之间的切换。在线模式切换至维修旁路模式。在主菜单中选择控制， 选择逆变器停止此操作可能会导致负载中断， 此时逆变器停止打开机柜前门闭合 q 三 b p， 断开 q m 一，断开 q m 二， 断开 q o p， 断开 q b。 完成在线模式切换至手动维修旁路模式。从手动维修旁路模式切换至在线模式。 先确认 q 三 b p。 处于闭合位置，闭合 q o p 闭合 q m 二，此时系统初始化 断开 q 三 b p 闭合 q b 闭合 q m 一， 在菜单中选择控制菜单， 选择逆变器启动命令，处理中， 命令已被接受，逆变器启动，完成维修旁路模式切换至在线模式。 以上就是 m g e galacy 三百如何在在线模式与维修旁路模式之间切换的介绍。
13北京鸿阳飞锐科技
