机械绘图钩子怎么画
接下来呢，咱们来把最后这个二十六的圆弧来画一下啊，就差最后这个二十六了。我们来先看一下二十六，这个圆弧呢， 他跟我们上面这个五十三要属于他是外且圆弧跟下边这个二二十七呢，属于内切圆弧，所以我们是啊，需要一个加一个减，就是一个半斤和一个半斤差来画。 好，接下来我们先来画一下，找一下他的圆心啊，圆心五十三是外切五三加六啊，半斤盒就是五十九啊，现在量一个五十九 往这边点啊，别画到图里头，就图里头就不好看。 好了，五十九啊，我们的一站为圆心 啊，以最上头这个圆形来画一个五十九的圆弧，好把这个圆弧画出来。 接下来呢是外边这个圆弧啊，就是我们这里这个圆弧呢是半斤叉啊，二十七减六等于二十一好，两取二十一 好，不能大了，也不能小了啊，小了之后呢，和大了都连不上啊，所以以这为人心。好了，来画一下这个二十一， 好把这个壶呢也给他画出来啊，找见焦点了， 创意焦点。最后呢，我们以二十六来画啊，以二十六，我们呢两曲半径为二十六 好了，量取了六毫米之后呢，直接以这为圆心来画就好了啊， 好，我们呢来画就好啊，好了， 你这里啊，他这个圆规啊，要注意，你得把它弄好了，要不他就动了啊，我们再来看一下，因为有的时候你大了之后就没办法 连了，他确实六毫米比较小啊，因为这个圆规他会往大的走，所以我们画的时候要把它看准了啊， 放在圆心的位置啊，取给他量就可以了。好，把这个位置呢给他画出来。好，这段圆弧画上就好了啊， 一定要注意刚刚好啊，一定要注意刚刚好，不能大了，也不能小了啊，所以我们再来看一下啊， 好了，最后呢这个壶就画上了，画完了之后呢把多余的线擦一下， 把多余的线给他擦一下啊，好，擦完了我们把这个壶给他连一下 好了，画完了。画完了之后呢，咱们左边这个图里边这个圆，这呢是细实线的啊，所以我们也给他擦一下，重新画一下 这个圆呢，画的时候让他稍微细一点啊，所以我们呢再来给他画一下，就是他不是一个初始线的圆啊， 露在这边的呢，它是细实线的。 好，这个呢就给他画细一点，后边这个的话呢画粗一点啊，这样中呢就看的比较 明显了，看的比较明显了。好了这个呢咱们就画到这啊，还有这个圆弧，这呢也给他来画一下，因为擦的时候有点擦的，擦多了。 好了这个位置呢也给他画一下，中间这个细点画线呢给他连一下。 好，还有这个圆形欧典， 你给他标出来啊，你给他标出来。好，这个图呢我们就画到这啊，这个图形呢就画完了，这个视频呢我们录到这。
粉丝12.6万获赞37.4万
相关视频
06:43

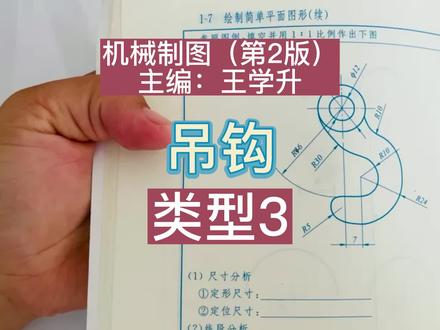

26:11查看AI文稿AI文稿同学们，我们今天来学习这个钩子它怎么去进行平面绘制啊？然后我们拿到图以后，先分析 谁是横向基准，谁是纵向基准。横向基准的话，我们说分左右啊，分五层左右的尺寸， 横向基准分物体左右的尺寸啊，然后我们看 谁被引用的最多的那条线段，谁就是横向基准啊。然后我们看分物体分左右的话，这个是不是左右啊？这样是左右啊，那分二十四的圆被谁分左右了？是不是被正线中消线 分左右了？然后我们再看范十二里侧范十二的圆是不是也被这条中心线分左右？分左右？然后我们接着再来看啊， 还有哪是跟这个有关系的？这个二二十四和二十他的圆心点距离这条中心线是多少 七，对吧？也是从他引出来的，然后我们看这条中心线上还有谁是他的圆形，二四是六是他的圆形，对吧？啊？那我们 纵向的这条中心线就是我们的横向基准啊，横向基准。然后我们再来看纵向基准呢？纵向基准分上下， 分五级上下的尺寸，然后我们看谁被引用的最多啊？谁被上下尺寸引用的最多。然后我们来看范二四的圆，他的圆心是不是在这条中心线上？范十二他的圆心是不是也在这条中心线上？四十六的圆心是不是也在这一条横向的水平中心线上， 对吧？然后我们，嗯，接着再来看一下，还有吗？是没了。那这条中心线就是我们的纵向基准啊，纵向基准，纵向基准分上下啊，然后我们，嗯， 分析完基准以后，然后分析线段，进行线段分析啊，已知线段，中间线段， 还有还有连接线段啊， 然后我们来回忆一下，已知线段的话，他有定型尺寸啊，并且有完整的定位，定位尺寸叫做已知线段。然后中间线段的话有定型尺寸， 然后定位尺寸不全啊，然后连接线段的话，他有定型尺寸，但是没有定位尺寸， 没有定位尺寸啊，然后我们从上往下来进行分析，第一个在二十四是外圈的这个整圆啊，在二十四，他所在的圆，他是什么线段？然后我们来看一下， 二四是他的定型尺寸。定位呢，是去看他的这个圆的圆心，圆心是不是在两个基准的交叉点处啊？我们给他命名为点欧，是不是在点欧处？ 好，那他有圆心，有定位啊，那他是已知线段，那范二十四是已知线段啊，然后我们接着再来看范十二，范十二里圈的这个圆，他有定型尺寸， 有定位，定位呢？去看他的圆心的位置啊，圆心是不是也在点欧处啊？有定心，有定位，范十二是已知现状。 然后我们接着再往下看，是二十，对吧？这个二十，然后我们看他有定型尺寸，半径是十。定位去看他的圆心，圆心有定位吗？没有啊， 没有，是不是他，那他是什么线段？有定型无定位啊？那他他是连接线段，那上边的这个啊，我们给他写一个啊，上边的二十是连接线段，然后接着我们再来往下看啊，二四十六啊， 二四十六，这个所在的圆弧，然后我们是这段啊，这段圆弧，他给了这个往外引出的这个线啊，来确定他圆心半径 r 四十六的这段圆弧，它的半径是四十六，也说这是它的定型尺寸，定位它的圆形是不是在点欧处啊？ r 四十六的这段圆弧有定型，有定位，那它是什么？一直线段？ 然后我们接着再来看二三十，二三十的话，他有定型尺寸半斤是三十。定位呢，去看看圆心，圆心跟横向基准没有约束，跟纵向基准是不是也没有约束？那么他没有定位啊？二三十的话则是连接线段。 然后我们接着再往下看，然后我们看二十二十，他的这个 这段线段，他是什么线段？他的定型尺寸半径是十，定位呢？是多少七，对吧？ 啊？他有一个跟横向基准的一个约束时期，然后然后我们来看一下跟纵向基准之间的有没有约束，是不是没有啊？没有的话，那他只有 一个定位啊，只有一个定位的话，那他定位尺寸不全，对吧？那下边的二十啊，下方的这个二十属于什么中间线段？ 然后我们接着再来往下看是什么？二二十四，对吧？二十四的话他的线段在这啊。然后我们看他的圆心定型尺寸是二十四。定位呢？定位的话， 他的圆形跟二十的圆形是一样，也是只有与横向基准之间的一个约束，没有跟纵向基准之间的一个约束，那他也是 定位尺寸不全啊，那二二十四叫做什么线段？中间线段啊，它属于中间 线段。然后接着我们再来看二五的这段线段，二五的这段线段的话，他定型尺寸是五，然后看他的定位。定位的话看圆心，圆心跟 纵向基准没有约束，跟横向基准之间也没有约束，那他是不是没有定位啊？那他属于二五，属于什么连接线段啊？然后我们分析完线段以后，我们可以开始画图了，可以给他开始画图了。 画图首先我们要先画基准啊，先画基准， 然后我们把这个尺寸给他留出来啊，然后画两条垂直的中心线， 画两条垂直的中心线，然后画完以后，我们 在这个交叉点给它标解为点欧啊，是我们的圆心，然后画完圆心以后来画第一条线段 fei 二十四的圆，然后 fei 二十四的圆的话， 以点欧为圆心，以二十四为直径啊，那他的半斤是多少？就是十二，半斤就是十二。那我们在尺子上量取十二 一点欧为圆心，二四为直径啊，十二为半径，然后画一个圆整圆， 给他标注一下， 画完以后，然后我们画范十二的圆，范十二的话，那他的一半就是六毫米，然后我们在尺子上量取六毫米， 以欧为圆心，以六为半径，然后画圆弧。 我们标注的话尽量标在外侧啊，标了别标在这个图形里边， 然后二十四画完了，十二画完了，还有这个四十六啊，四十六， 四十六的这个圆弧的话，以点欧为圆心，四十六为半径画出来，然后我们在尺子上量取四十六， 你点欧为圆心仪式， 四十六为半径做壶， 然后画完以后，然后我们接着来画中间线段二十下方的这个二十啊，是这个二十啊，二十的话他的 圆心，我们看距离横向基准是多少七，对吧？那我们把这条中心线横向基准的中心线向右偏一七 向右便宜七毫米， 这个距离是七。然后我们接着再来看啊，二十他和这个 纵向基准之间是不是没有约束？没有约束的话，然后我们再来看二十再去找相亲关系了。二十和二三十相亲，二三十的话，我们还没有画出来啊，所以这个是 不能画的啊，然后我们不能用它，而十还和四十六相结，对吧？ 二十和四十六相亲啊，然后我们来判断一下，他俩之间是内切外切，那我们把二十补齐了啊，四十六给他补齐了，然后我们去看 是不是大圆包含小圆，大圆包含小圆，那是什么内结啊？是内结，然后我们写在旁边二四十六语 下方的这个二十是内切啊，内切半径相减，那我们用大尺寸减去小尺寸啊。二四十六减去二十，得到的二三十六啊，二三十六。 然后那么我们跟谁相亲就用谁的圆形去做，跟四十六相切的话，就用四十六的圆形去做，四十六的圆形在这里啊， 然后我们以他为圆心，以三十六为半径，我们在尺上尺子上量取三十六， 连续三十六啊，然后画一段胡， 让我们给他标准这个图是怎么来的，嗯， 二四十六减去二十得来的啊， 然后我们看到这条七的平移的直线和四十三十六这条弧线有焦点，这个焦点就是谁的圆心点呀？二十他的圆心点啊，然后我们圆心有了半截，有了，然后就可以画了， 我们在尺子上量取十，嗯，然后以他为圆心，以十为半径，然后做壶 好， 画出了这个二十。 画完以后，然后我们来画二二十四，二二十四的话也是以二十的圆心画出来的啊，然后我们在尺子上找二十四， 以二十他的圆心，圆心 以二十四为半径，然后做后 把它标注一下 这个是二二十四。画完了以后呢，然后我们再来画上方的二十，上方的二十在哪里呢？在这个拐角处啊，这个拐角处。然后我们来看 这个二十和二二十四相亲，还和上面的这个饭二十四相亲啊。然后我们先来找二二二十和二十四相亲， 这个上方的二十啊，上方的二十与二二十四详细。然后我们来判断一下 内切还是外切，我们把二十给他补齐了，然后二十四给他补齐了，然后我们来看一下内切，外切是不是没有包含，没有包含的话就是外切啊， 外切的话我们知道半径相加啊，那我们把这两个直径给啊，半径给它加起来， 二十加上二二十四，得到的是三十四啊，跟谁相切就用谁的圆心去做，跟二十四相切，他的圆心在哪？在这啊？就用这个圆心去做。然后我们在尺子上量取三十四， 以他为圆心，以三十四为半径，然后做壶。好，我们来给他标注一下 这个是二十加上二 二十四得来的。嗯，然后画完跟二十四相亲以后，然后我们接着再来看二十还和 这个圆也相切，对吧？饭二十四相切啊，那我们上方的二十与饭二十四相切啊，然后我们来看一下是内切还是外切，嗯，然后把二十补齐了 啊？范二四也是一个整员，然后我们来看一下他俩有没有包含，是不是没有包含？没有包含的话那是什么外切啊？ 外切外切半径相加。半径相加啊。二十加上饭二十四的半径是多少？是一半啊？十二，那我们得到二 二十二，嗯，跟谁相切就用谁的圆心去做。跟二十四相切，那我们就用二十四他的圆心去做。呃，半径两曲，二十二 以他为圆心啊，以欧点为圆心，以二十二为半径。然后我们来画一段胡 标出来。这段壶怎么来的？ 二十加上二十二得来的啊，然后我们看这两段壶他有焦点，这个焦点就是二十他的 圆心，圆心点啊，就是二十他的圆心点。然后我们在尺子上量取十，以他为圆心啊，以十为半径，然后我们做壶， 然后把多余的擦掉，把标注上二十。 好，我们画完以后，然后再去画二三十啊，画二三十。 二三十的话，然后我们来看二三十和范二四相切，还和谁相亲？这个二十相切，对吧？下方的这个二十相切，然后我们把它写在这啊，二三十与范二十四相切啊，同时二三十还与 下方的二十相亲。然后我们先判断二三十和二十四，再二十四他是内切外切啊，然后我们把二十四给他补齐了，三十给他补齐了，然后我们看 是不是大圆套小圆包含了，大圆包含小圆，那我们是什么内切啊？内切内切半径相减，那我们用三十的半径减去 f 二十四的半径，就是它 一半减二十二，得到，对吧？二十八啊，然后我们在尺子上量取十八的长度， 以二十四的圆心啊，然后去找， 嗯，他的二三十的圆心在在右侧，对吧？啊？他在右侧啊，他是像那个像，像游玩区的啊。做出这段壶，然后我们给他这段壶，给他标注一下， 这段壶是用二三十减去二十二得来的，嗯，然后画完这一段壶以后，然后我们来看 二三十与下方的这个在这啊，与下方的二十也相切啊，然后我们来判断一下内切还是外切， 二三十与下方二十，然后我们来把二十补齐了，三十补齐了，然后大家看这个两元有没有包含，没有包含，没有包含就是外切啊， 外切半径相加，那么我们就用二三十加上二十得出来的二四十啊，二四十，然后我们在尺子上量取四十的长度， 然后跟谁相贴就用谁的圆心去做啊，用阿诗的圆心去做，然后画一段 壶啊，然后我们给这段壶也是同样拨一下啊，我们这段壶是用二三十加上二十得来的啊， 二三十加上二十得来的，然后我们来看这刚才画的十八的壶跟四十的这个壶有焦点，这个焦点就是二三十他的圆心点啊，圆心点，然后我们以三十 为半径，以他为圆心，然后去画脸 去画连接壶啊， 然后把这 第二壶给他标一下， 标注的时候尽量去错过轮廓线啊， 二三十啊， 然后画完了以后呢，我们就剩 r 五了，对吧？ r 五呢， 同样和四十六相亲啊，在这四十六的圆互相切，同还和二十四的圆互相切啊，然后我们来看一下第一个 r 五与 r 四十六是内切还是外切，然后我们把 r 五补齐了， r 四十六补齐了，你看大圆是不是没有包含小圆？ 那是什么外切啊？外切半径相加二二五，加上二四十六，得五十一啊，那我们在尺子上量取五十一， 跟谁相切就用谁的圆心去做啊。跟四十六相切，那我们就用四十六的圆心去做，然后去做核 给他标一下啊。 嗯，那这个是用二五加上二四十六得来的。 然后我们接着再来看二五，还和二十四相亲，然后我们来看内结外亲啊，把二五补齐了，二二十四补齐了， 是不是大圆包含小圆，那是什么内切啊？那我们来写第二个 r 五与二十四相切。刚才说是内切啊，内切半径相减，那我们用二十四大尺寸减去小尺寸， r 五 等于二十九啊，那我们在尺子上量取十九， 跟谁相切就用谁的圆心去做啊，圆二二十四的圆心在这啊，然后画胡， 我给他标一下， 这个是用二二十四减去二五得来的啊，然后我们看这两个圆弧是不是有焦点，这个焦点就是二五他的圆心点，然后我们再 圆规上量取五。在尺子上量取五啊，用圆规五毫米为半径，然后以他为圆心，然后做出来。 画完以后，然后我们给他标注一下啊， 至二五这样子在做完了， 我们来看一下我们的笔记啊，大家可以截个图。
371酸奶菌制图

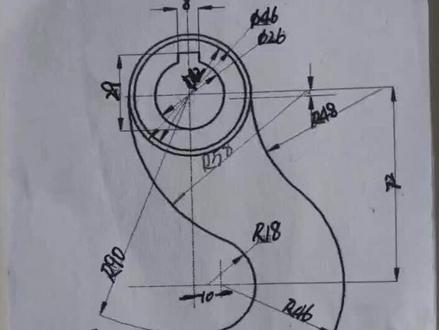

05:22查看AI文稿AI文稿今天我们来画一下这个吊钩，根据定位尺寸画出这几条点画线。第一步，先画已知圆弧，以上面的这个焦点为圆心，画出快四十六、快四十二、快二十六的圆， 再画出啊九十的圆弧， 画啊四十六的圆弧。 接下来画中间圆弧啊五十八。 先来找啊五十八的圆心，第一个条件与上一条定位尺寸线偏移两毫米。第二个条件，与块四十六的圆弧内切内切相减半径啊五十八减二十三等于二三十五， 以阿三十五的半径为半径，以快四十六的圆心为圆心画圆弧。 再根据第二个条件，把上面一条点画线往下平移两毫米， 与刚刚所做的圆弧交于一点，这一点即为二五十八的圆心位置。再连接两圆心的位置，找到切点，以这个叫 焦点为圆心，五十八为半径做圆弧。 接下来我们画连接圆弧啊四十八。 分析啊四十八与快四十六的圆弧为外切外切半径相加，啊四十八加二二十三等于啊七十一，所以以啊七十一为半径，以快四十六的圆心为圆心做圆弧。 再看圆弧的下方，与阿四十六的圆弧为外切外接半径相加，用阿四 十八加啊四十六等于啊九十四。再以啊四十六的圆心为圆心，啊九十四的半径做圆弧，得到一个焦点，即为所求的圆心位置。再连接两圆心距，找到切点位置， 再以这个焦点为圆心，做出啊四十八的圆弧。 接下来画阿十八的圆弧。从图中我们看出阿十八与阿五十八为外切关系， 外切半径相加啊五十八加啊八等于啊七十六，以啊五十八的圆心为圆心，啊七十六的半 镜做圆弧。 同时阿十八又与阿九十内切内切半径相减， 在阿九十的圆心为圆心，做阿七十二的圆弧，与刚刚的阿七十六圆弧交于一点，过圆心找到切点位置， 再以这个焦点为圆心，二十八为半径做出圆弧。 接下来做阿十的圆弧，阿十与阿九十外切半径相加，等于阿一百，以阿九十的圆心为圆心，做出阿一百的圆弧。 第二个条件，阿十与阿四十六内切半径相减，等于阿三十六。再以阿四十六的圆心为圆心，阿三十六为半径做圆弧，与刚刚的圆弧交于一点， 再连接圆形锯，找到切点位置， 以这个焦点为原型，二十 为半径做圆弧。 画完草图再进行描出， 画箭头时用二逼铅笔在五毫米处再画一笔即可，这是描述后的图形。最后进行尺寸标注。
905🌈鸿雁长飞🌈

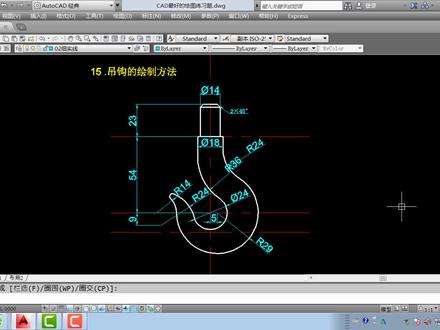

04:18查看AI文稿AI文稿大家好，今天我们一起来学习一下我们吊钩的一个绘制方法。那么首先呢我们先去分析一下，我们这个吊钩呢，主要运用了我们的一个圆以及我们的一个修剪， 同样还有我们的一个打圆角的一个工具，以及我们相切相切半径的一个知识点。那我们接下来我们一起来绘制一下。首先我们把它移到合适的位置，接下来我们选中我们的一个细点画线，我们单击一个极限命令，我们输入一个 l 拍空格就 ok 了。 然后呢我们绘制一个直线，同样的方式，我们选中这条直线，我们单击一个拼音命令，他的距离为一个二十三。 同样的方式，这边呢是一个五十四。接下来呢我们继续，我们拼一个五。 同样的方式，我们可以单击一个圆就定一个 c 键。同样的方式，他的一个半径是一个二十九，我们选中他，把它改成一个出奇线。 接下来呢我们继续这边呢他有一个圆，他的半径是一个十二，直径是一个二十四。 然后呢我们可以把这条直线把它删除。同样的方式，我们继续，我们单击一个矩形， 指定一个角点，它的长度是一二十四，宽度是一个二十三。然后呢我们选中，我们单击一个移动命令， 把它放到合适的位置。同样的方式，我们单击一个导直角，我们输入一个 cha 开空格，我们指定一个句 距离，输入一个递减，他的距离分别是一个二。同样的方式，我们直接单击直线，我们继续单击到直角命令，直接指定第一条线，第二条线，同样的方式，我们单击一个直线， 接下来我们继续单击一个矩形，我们指定一个，他的长度为十八，宽度我们假设为三十，我们选中单击一个移动命令， 接下来我们可以选中这个矩形，单击一个分解。同样的方式，我们把多余的线把它删除。 接下来我们继续单击一个打圆角，我们输入一个 f 键，我们指定一个半径，他的半径呢为三十六，我们选择这条直线以及这个圆。 同样的方式，我们拍空格键重复上一次操作，他的半径为二十四，我们继续单击就 ok 了。 同样的方式，我们可以单击修剪，我们可以把多余的直线把它删除。那么接下来我们一起来看一下我们这个掉钩的一个钩子，我们该如何去绘制，这是我们的一个难点。首先我们可以选中这条直线，我们单击一个拼音命令，他的距离是一个九。 那我们接下来我们选中这条直线，我们单击一个偏移命令，我们直接偏一个半键，二十四就 ok 了。同样的方式，我们单击源直接指定一个踢键， 他和我们这个圆相切，以及我们这条直线相切，他的半径为二十四。 接下来我们可以把多余的直线把它删除。 同样的方式，我们继续选中这条直线，我们直接偏一半径回十四。 然后呢，我们继续单击一个圆命令，我们只定一个踢键，他和我们这条直线相切，以及我们这个圆相切，他的半径为一个十四。接下来我们可以单击修剪，我们可以把多余的直线把他删除。 同样的方式，我们继续单击一个找圆角命令，他的半径呢是一个二，那我们直接单击这两个对象就 ok 了。那我们这幅图形我们基本上就绘制好了， 大家课后呢，可以照着老师的一个练习进行绘制一下，哪里有不懂的可以及时问老师。好，我们今天的吊钩就先绘制到这里，大家下期见。
3008岳老师教设计

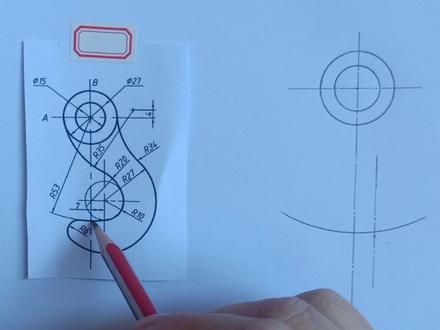

04:11查看AI文稿AI文稿好，接下来呢，咱们接着学习啊，接着学习，接着学习的时候呢，我们要先观察一下啊，来分析一下这个图形，画完这个圆之后，下边呢有圆弧连接啊，重点都是圆弧连接的内容，所以接下来呢，我们看啊，这里有一个二 五十三啊，二五十三好画，这五十三的时候呢，我们先把这条中心线给它延长一下啊， 好给他画的稍微长一点啊，一会多了再给他擦掉，不够的话我们还得延伸啊，画的稍微长一点，接下来呢，我们先来画这个二五十三的圆弧啊，二五三 好量尺寸的时候一定要量准确了啊，五十三毫米之后呢，以这里为圆心啊，以这为圆心。我们来画这个胡的长短啊，就是从左画到右，一共画多少？没事啊，画的时候稍微让他长一点啊，稍微让他长一点 好了，这就是这个二五十三的圆弧呢，画在了这里啊，画在了这里。好了，接下来的话呢，我们下一步啊，看到有一个七毫米的线啊，我们呢从这个线往后边量取中心线， 中心线往右边走了七毫米啊，往右边走了七毫米，所以呢一二三四五六七啊，这里好把这条线呢也给他画下来，跟中心线一样的啊， 这个也是一条中心线啊，是另一个圆的中心线，所以我们画的时候呢，也轻轻的啊，给他画一条细点画线 一毫米的短线好了，这边呢也画上了啊， 画了之后啊，要注意这个线和这啊，画过来之后，中心线啊有一个 焦点之后呢，中心线我们再往上边画一下，画的时候让他稍微 长一点啊，稍微长一点，多余的一会可以擦掉它。好了，画上这个七毫米的线啊，七毫米的线 完了之后呢，我们仔细再研究一下。研究什么呀？你会发现这个圆半斤为十的和这个五十三呢是相切的，而且呢它是咱们前边学过的内切啊，内切是这个五十三的大圆虎，把这个小的给它包起来啊，包起来， 所以下一步呢，我们要找这个二十的圆心。二十的圆心怎么找呢？就要借助于，借助于我们说的这个五十三的圆心来找，所以内切是半斤差，拿五十三减去十就四十三，所以 以这里为圆心啊，我们要画一个四十三的圆弧， 好，量尺寸啊，这回呢量取四十三， 好，四一三，二四三。对了啊，好，这个时候呢，我们来画一条线，圆弧啊，画一个圆弧， 好，画完这个圆弧啊，这个焦点就是我们二十的圆心欧点啊，圆心欧点，以这为圆心呢，我们画二十就可以了啊，画二十就可以了。好，这个视频呢，咱们先。
1044机械制图

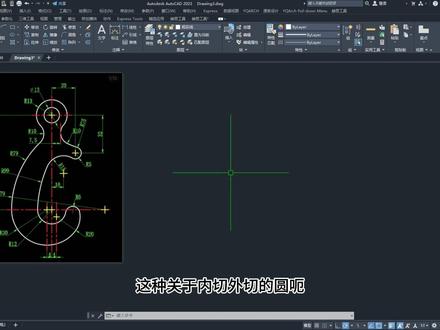

04:18查看AI文稿AI文稿当面试官问你 cad 怎么样的时候，我希望你回答的是我 cad 贼六。哈喽，大家好，我是小叶，那本节课来绘制一下这个钩子啊，因为很多朋友反馈说这种关于内切外切的圆，呃，不知道怎么去画，对吧？ 那这边就通过这个钩子去演示一下这个镶嵌圆的一个绘制方法。好，首先我们找到这个图门，先把这几个定位圆形给他画出来，输入个 c， 按空格输入个 半径的十三的一个圆，空格重复命令画一个低等于十三的圆，就直径为十三的圆，对吧？这时候空格找到我们的圆心往下延伸，往下走八十的距离，画一个半径为十二的圆，就是这个圆，对吧？ 好，半径为十二元。确认之后，我们先把这个半径为三十的圆画出来，输入 c， 直接按空格重复也可以哦，拉过来距离四画一个半径为 三尺的圆，就是这个圆。好啊，这个图大家学会去看的，这两个圆找好之后，我们就可以通过这个圆，对吧？然后我们就去把这个半径为二十的圆给他画出来。那当然画这个圆之前，我们可以先把左边左边这部分先给他画出来 这个半径为七十九的这个圆弧，我们可以利用两点画圆 crp， 从这个相应点往这边拉过来，距离是七十九的乘以二一百五十八。 然后出来之后我们可以通过跟他相切，这边还有一个十，跟这边有一个圆角，半径为十六八 f 啊，半径给一个十，给他做一个圆角， 通过这两个圆弧我们可以做一个修剪，把这边弧给他修掉，那么左半部分就画好了吧？然后这边这个半径为二十的圆，他有两个要求，一个圆心是在这根线往这边偏 四的距离，对吧？所以我们输入哎呦，从这边过来四的距离往下画一根线，这是我们的辅助线，另外他与这个半径为三十的圆是一个相切的关系，对吧？我们找到半半径为三十的圆的圆形，画一个半径为十的圆， 这个时代语言与这根线相交的这个点，就是我们需要寻找的半径为二十的圆的圆心，看到没有？然后可以把这两个辅助线给他做一个删除，那删除完之后，我们这边有一个半径为二六的二六的一个半径的小圆弧，对吧？除了 f 二半径给一个六给他做一个圆角， 做完之后我们给大家做一些修剪，首先这道圆弧他是只需要到这一边，对吧？ tr 修掉呐，然后，呃，这边我们可以先放着，或者你直接把它修掉，也可以输入 tr， 他都不不要的，不要也给他修掉，那这边 这就是左半部分就画了，对吧？现在我们从右半部分开始画啊，第一个位置我们可以先把这个圆给他先确定出来。 c 转 pk， 找到我们的圆心位置，往这边走二十，往下走三十二，画一个半截比较圆，对吧？这个大家应该都会的。第二个点我们输入哎呦，这里有根辅助线，我们从这边延伸过去，距离给一个十 啊，这里的一个七点五 往下画啊，这里有一个半径，看到没有？半径为十六八也是一个圆角， f 二半径给一个十，做一个圆角， 那如果做圆角下不来的话，我们可以直接输入 c 短 t 相切，相切半天，给一个十也可以啊，因为这边还有用到我们这边有一个相切，所以我们这边是需要用到这个圆的，再输入空格，输入个 t， 他是跟他这边相切，跟这边相切半天，给一个七十五，选中这两个 圆，选中这两个圆，竖起来再做一个修剪，就留这一段就好了，对吧？那这个是我们第一部分。好，第二部分的话我们往下走，他这边有一个这个圆半径为十五的圆，对吧？他这个死数的 l 从这边过去十的距离，然后向下向下竖直做一根辅助线， 那另外一个它与它是一个外切关节，输入， ok， 距离给一个十五，往外偏一十五，那它会产生一个焦点，这个焦点是我们所需要这个半径为十五的圆的圆心， 那一大相切圆形，这个上面，对吧？也是一样，把辅助的给他做一个删除，然后这边有一个相切，相切半径是九十九， c 转 t 相切，相切半径九十九，选中两个圆弧就 tr 给他做一个修剪， 那么现在接下来就做一些这空格，重复面点修剪就可以了。这边这边这个图就绘制好了，那还是比较简单的一个图，希望大家都去练习一下。好，谢谢大家。
281夜意阁(小夜)

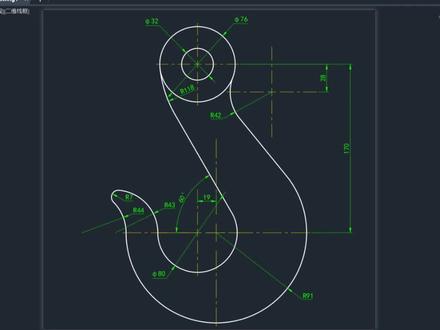

02:45查看AI文稿AI文稿哈喽，大家好，我是小叶，那我们本节课来绘制一下这个图，是一个粉丝群里面的一个大学生朋友投稿的啊，那我这边就简单跟大家绘制一下啊。首先我们输入一个 c 画圆，命令点一下，输入一个直径等三十二元空格给一个艾特， 输入一个直径等七十的圆，空格在圆形位置往下走，输入一个一百七，画一个直径等八十的圆，在空格在这位置往这边走过来十九，画一个半径为九十一的圆。 这些细节处理完之后，我们就是把这个位置给他处理出来，这个半径为四十二的圆弧，他的圆形的这个位置往下走了二十八的距离，对吧？我们输入 l， 连续往下走二十八的距离，好，画一根直线过来，这根直线是一个辅助线，输入 o 片，距离给一个四十二，因为它是一个外切关系，对吧？再输入 c， 在这个位置画一个半径为四十二的圆， 这个圆就是我们需要的这个圆，然后把这两个辅助线给它做一个删除，然后这边是一根直线与这边相切，与这边相切，所以我们输入 ltim 切点跟它相切。输入 tim， 切点跟它相切，对吧？输入 tim， 不要对方线随随手就修掉了啊。 好，那这个位置大家都会的啊，那这里下来的话，也是一个直线上去用这个夹角，然后跟那边是双相切的有关系啊？数，哎呦，这个天切点，点一下，往这边左上角输入一个艾特，长度给一百，角度给一百二十度，因为他六十度嘛，这个要学会去算的哦。 输入 c 转 t 相切，它相切，它半径给一个幺幺八，这里没有连接处的话，我们输入 ex 来做个做个延伸，然后选择这个直线和这个为修剪边，输入 tr， 把不要的地方给它做修剪 还是比较快的啊。然后这两个圆弧的位置，因为他直，他的圆心都在这个线上面的，我们直接利用这样去画出 c 这个位置，往这边走过去四十三的距离，画一个半径的四十三的圆，同样的道理，这个边延伸过去四射距画一个半径为四十四的圆。 好，他们的这边有一个夹角，对吧？一个圆角 f r， 赶紧给个七，直接给他做一个圆角啊， 然后整个图就绘制差不多绘制好了，我们现在要做给大家做一些修剪。首先我们可以看到这个大圆是用到这根直线到这里的位置，对吧？所以我们选中他， 选中这根直线，输入 tf 里面，不要立马修掉，那小圆的话也是一样，他小圆是空格，在这里修掉就好了。然后这里位置的话，呃，这个圆，这个圆，他只用到这个圆弧到这里的位置，对吧？那么选中这个圆弧，选中这部分 输入题啊，把这个位直接修掉，空格，从右面把它修掉，那这个图就绘制完成了，还是比较简单的一个图，那还是需要大家多去练习一下，多去找一下他几何关系，画图还是比较简单的啊。好，谢谢大家。
638夜意阁(小夜)
03:08查看AI文稿AI文稿一个吊钩，首先这边画一个草图，这边简单草图这边就不足以去画了啊，这边先画一个草图，第一个草图，第二个草图画这边这个两个圆， 这边就放在这个平面上去画第三个草图，是这个平面上面的一个草图，第四个这个这个位置好，我们画啊，这些草图绘制完了之后，我们先做做这个回转题， 这边一个管道，十毫米的管道， 这个管道画完了之后会这个拉伸体，会这个拉伸六角，六角螺母，这里的打角 啊，这边一个也是一个圆的一个拉伸体，这样子是这个， 这里取面部分先画一个，画出一个拉伸体，这边的主要为了倒入一个香气的一个先做一半，再做另外一半 曲线网格，曲线，网格主主曲线选择一个两个、三个、四个，五个，选择这五个，五个曲线交叉曲线选择这个两边，这两边 就这边一个相切，这个相切，这里这边相相接，这两个面好，这个面做完之后我们就要做这边那个面，做这边面的话，我们这里做一个 调节曲线， 这是一个这两条边是一个等参数曲线，这里做一个调节曲线，这两选择，这两边还有这两边相接幅度零点三，零点六。 绘制完之后做这个网格曲面， okay， 做完网格全面之后，这里做一个镜像体，镜像你做完之后把这个进行缝合， 这里缝合成一个实体，然后在在这也在一个求和合并，这里会织一个这个拉身体，这边也是个拉身体， 这里进行抽壳一毫米， 再和这个黏住香蕉完成， 然后把这边这些线都隐藏里。
225水曰瞬间花开

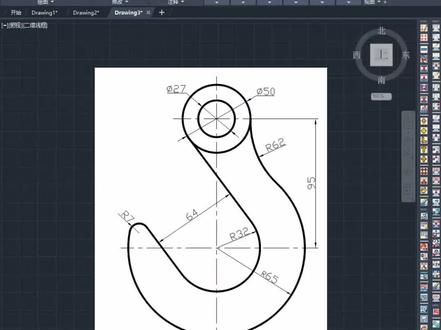

01:48查看AI文稿AI文稿今天 cad 安利分享这节课呢，我们来分享一下这个挂钩的图形，那么通过图形呢，我们可以判断出这个环的位置，内直径呢是二十七，外直径呢是五十，那么挂钩的钩的位置呢，内半径是三十二，外半径是六十五，那么这个图形我们该如何来绘制呢？首先的话呢，我们来绘制它的定位轴线， 定位轴线 x l 空格水平处置这个定位线，那么这个图形呢，我们可以先从上面的这个位置来绘制，首先的话呢，我们在这 c 空格绘制内圆，直径二十七，外圆的话呢直径是五十。 好，那么上下到这个钩子的中心的这个位置呢是九十五的位置， ok， 偏移九十五，那么绘制下面两个圆，三十二啊，六十五，好，那这个关系在这圆 这个圆形的圆角呢是六十二，我们可以哎，空格啊，空格六十二，回车啊，这个圆的倒角 下面这位置呢是一条切线，切线呢，我们输入 l 空格切点普罗 t a n 普罗上面的圆， t a n 空格普罗下面的圆，那么这个切线我们就完成了， 那么这个位置呢是我们这条切线偏移正好是这个圆的一个直径的位置，所以说那么这个点默认是一个相切的位置，我们可以将这个位置进行一个偏移，偏移六十四，那在这两个线的拐角处呢，我们给了一个 r 七的位圆，这样呢 对这个呢，那下一步呢，我们修剪掉过于的曲线，先将用不到的线给删除，然后呢修剪， ok， 那么这个钩子的模型呢，我们就完成了，大家有什么问题呢？都可以提上问题，留在评论区，我们一起来。
359CAD清新课堂

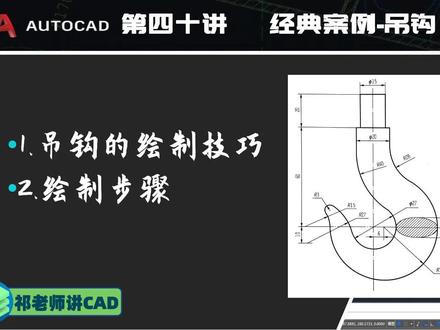

10:26查看AI文稿AI文稿好，下面呢咱们来做一下这个掉沟这个练习题啊，这个练习题呢主要要练习的就是原虎连接，而且呢重点呢就是咱们找圆心这一步啊，怎么找这个圆心？ 画这个题目的时候呢，首先把可以确定的直线段呢给他画好啊， 大家看啊，比方说我们上面这一部分是不是已经确定的了，对吧？啊？我这条线 这条线的长度是二十，对吧？啊？这条线是二十，十五，二十，这这几条没有问题，接下来呢是这条直线呢啊，你给他画一下，这个长度呢长一点，然后这条直线呢也画出来，长度呢也长一点，这样的话呢啊， 这个部位就画完了，画完以后这个二二十八跟二十四十是要用相切，相切半径来画，那这样的话呢，就得首先把我们 fa 二十七画出来，对吧？ fa 二十七的原先呢就在这个 位置，这个位置圆心确定的时候，他是不是这个水平的线到上头有个六十，对吧？垂直呢就跟他的中心线所对齐啊，就在这中心线上，所以就分二十七就画出来了， 然后呢再画这个 r 三十二， r 三十二呢，这个中心呢水平位置呢跟他对齐，对吧？在这条水平线上 垂直位置呢，是不是向右面走六毫米对吧？啊？向右面走六毫米啊，这样二十三十二就有了这两元，有了以后就可以把二十四十和二十八画出来。 好，咱们先画到这啊，接下来呢就是右面这个找圆心的问题了，咱们，呃后面呢再说这个找圆心的问题啊，咱们现在呢先画这一部分， 首先呢啊，我们用直线命令啊， 画一个直线啊，这个直线的长度呢，二十减去十五， 二十减去十五是五了，对啊，五的一半是二点五啊，八个二点五，然后朝上拐二十横过来呢是十五， 然后朝下拐二十，再朝外呢二点五，对吧？然后呢把中间这这一段呢 连住这个都有了，这个有了以后呢，把这两条啊长度不确定的线呢，先给他画出来。 好，接下来呢我们找下面的圆心啊，切换到中心线图层画直线从这个的终点向下走啊，现在终点捕捉不到呢，把捕捉的终点给勾上啊，勾上以后呢，捕捉这个终点向下呢是六十加二十，对吧？八十， 这是第一个圆的第二圆呢是他第一个圆的位置呢，向右面六，对吧？数六，这两个圆都找到了，然后呢切换回来出实线，把一个圆里头的圆的 直径呢是二十七，半径呢就是十三点五， 再画外头这个圆，外头这个圆的圆形呢是在后面这个端点上，对吧？他的半径呢是三十二。 好，接下来呢我们要用啊镶切，镶切半径来画，和这个调直线相切，和这个圆相切半径呢是二十八。第一个 再次启动这个命令，和这条直线相切，和下面这个圆相切半径是四十。 好了，然后呢我们用修剪啊 tr， 然后呢按两次空格键， 把这些多余的呢给它剪掉。 好，大家剪到这个程度啊就行了。后面呢啊，咱们再画其他其他的圆滑。大家先呢啊，把前面这一部分的画好， 好，下面呢啊，咱们画后面的几段圆弧，这里面呢就要找到我们 这个二二十七的圆的圆心，对吧？还要找到二十五的圆心啊？这就要用到一个几和上的一个关系， 大家看我现在的 fa 二十七是不和我们的 r 二十七相切的，对吧？这多少壶吗？对吧？这多少壶？跟跟他吗？ 跟这个圆吗？他肯定是在这个位置相切的啊，这个位置相切两个圆相外切圆形句等于两元的半径之和，这个没问题吧？对不对？ 两个圆相外切吗？大家看这个这个红白色圆跟这个白色圆是不是相外切这个位置，然后呢他俩的圆心距就像这个绿线的长度，对吧？ 啊？他俩的圆距就是个绿线长度，是不是等于这两个半径的和啊？这是没有问题的，那么咱们现在是不是知道了一个圆的圆形位置了， 对吧？我知道里头这个小圆的圆心位置，那么我要去找这个大圆的圆心，大家想这个圆心 到这个圆形的距离是确定的，但是呢就是不知道他具体位置，对吧？大家想到一个点有一个固定的距离是个什么图形，是不是这个红色的圆？ 大家想我红色的圆上头的任意一点到这个圆的圆形是不是跟这个绿线是相等的？ 这样，这样这个原理就出来了啊，我们就要过这个已知的这个圆心画一个圆，这个圆的半径是多大呢？就是这两个圆的小圆的半径之和，对吧？这个红色圆就画出来了，也就是说咱们要找的这个外头这个 这个圆的圆心呢，肯定是在这个红色的这个圆上啊，这是其中一个条件了，那么另一个条件 呢啊，就是他这已经给出来了，这有个十，对吧？十这个线啊，也就是说这个二二七呢，肯定是在这个十这个位置上，十在这个水平线上，也就是咱们下下面偏一下来这个线，那么这样的话，我们是不是可以找到两个点， 这时候有个焦点，这呢也有个焦点，对吧？啊？这个没有问题，他肯定是都是满足的啊。比方说我现在在这面画一个圆啊，我切换到 我们的出现里头啊，画圆，我在这个焦点上画一个圆，画一个二十七的圆， 他和我们里头的圆呢，也是相切的啊，我们可以找到这样两个位置，但通过图上我们看可以看出来，我们应该是选这个，对吧？选择这个位置啊，所以说呢，这样的话呢，我们这个通过这样一个原理啊，我们就可以找圆心了 啊，咱再回到这，回到这以后呢，首先补补充中心线啊，把这条中心线呢从这个圆线呢给他拉出来 啊，补补偿中心线补出来这个中心线以后呢，对这个中心线进行偏移啊，偏移十个毫米，把它向下呢偏移十个毫米，这样是不？这个线就有了这个位置这个线啊，这个线就有了，有了这个线以后呢就要用刚才这个原理了，我们现在呢画一个圆 花园过他的中心花园，花的园多大呢啊？就是 两两个圆圆形的合嘛，对吧？十就是十三点五，再加上二十七，对吧？就是四十点五，对吧？四十点五。 好，这个就画好了，画好以后呢，我们切换到我们的出租线图层这个地方呢改一下啊，切换到出租线图层以后呢，我们画一个圆啊，就找这个焦点啊，一定要找这个焦点，找这个焦点，然后画一个二十七的圆， 这他俩是一定是相切的啊，这就我们第一个就找到了，第二个圆呢，他是和我们外面这个三十二的，对吧？和三十二这个圆是相切关系，这样的话呢我们三十二的已经有了，就是过三十二的圆心，画一个他俩的和三十二加十五是 四十七，对吧？那么我们现在就画一个四十七的圆啊，三十二的圆形，一定要知道十后面这个点啊，后面这个点的位置画一个四十七的圆，画四十七的圆以后呢啊，咱把里头 和这个辅助员呢就给他删掉啊，这个呢也是一个辅助员，他和我们水平的这条中心线的焦点呢，就是我们要画的这个啊，十五的， 十五的圆弧啊，十五好了，然后呢把这个辅助员呢也删掉，这样这两个就有了吗？有了这两个以后呢啊，我们首先呢就可以给他修剪一下了， t r 啊，两侧空格键 啊，把这些多余的部分呢给它剪掉啊， 好剪到这，剪到这以后呢就剩下最后一个位置了，对吧？最后一个位置呢要用镶切，镶切半径来画啊，选他和这个圆相切，和这个圆相切半径呢是三， 然后呢 tr 按两次空间删他，删他，再删他啊，再把里头这个剪一下 好，这个钩子呢就做好了，所以说呢他呢还是用的咱们这个原理啊，这个原理呢大家一定要闹清楚，就可以找到圆形把它画完，下面呢大家把这个图呢给他做完了。
