华硕主板开机提示usb过载怎么解决

这是个华硕 a 七八的，他有个故障，开机屏幕上显示 usb 过滤保护，十五秒关机，我们看一下开机，然后就这个这一行，然后过一会就会关机， 已经关机了。这个什么原因引起的？说起来很傻，那客户他自己拆那个散热器，把支架也给拆了，他弄丢了一个跳线帽，就在这个位置。看这个 usb pw 就是 power 的意思，电源 五杠八就是指的这两组五六七八这两组的宫殿。他有个跳线，这三针，一和二，这两针取的是五伏点压，二和三取的是带击五伏的点压，这跳线帽要跳上的， 不跳的话就会出现这个鼓掌，我从报备竹板上摘了个跳肩帽，跳上去，跳哪个都可以啊，一二二三随意， 一二二三，他重复的就是第二脚，那他最终肯定是通过第二脚输出一个五伏，给到了这个 usb 五伏，那个跳按针上面就是最左边这两根针，还有这两根针 我们量一下，看他是不是通的。这个就是五伏针，我们直接量第二角，然后他是通的啊，好给他接上去，我们再看一下还跳不跳，然后提示开机 啊，直接过去了啊，已经不跳那个提示了。找一张电路图看一下啊，捋一下他这个工作原理， 这张主板的点位图，华硕的怎么找？就从这个 usb 跳针上面直接去点一下，看他跑到哪里去了。这个一二两个角就是五伏的供电，看一下 他连到了这个，这有个保险，过了这个保险我们点一下保险另外一端应该是连了第二针的啊，这就是刚才那个三针跳线，从中间第二针输出的， 过了一个保险点，保险另外一端就直接去到了这个插针上面，五副插针都是连在一起的， 这是前置的两组 usb， 他跟后置的还不一样，他并没有连到后置那个供电上面，继续往上看，让他跑到了这里，这个电阻 sr 五十八， 看一下大小，四点七 k 的。好，我们点电阻另外一端，他跑到这个原件上面，这是一个双二极管，型号是 bt 五四 aw， 一二两个角是接在一起的，是他的输出端，看一下 他过来之后又到了这几个电阻上面。好，我们看他最终去了哪里。 这个是南桥，他到了南桥内部这个银角，看一下这个角， usb 杠 oc 二井号， oc 就是 ovr cross， 超过电流的意思，就是过流检测脚，他是怎么判断这个有没有过流的？过流其实就是跟短路差不多的一种情况，就是五伏那个 usb 设备要么短路了， 短路呢？他电流会非常大，他会拉低那个五伏的电压，五伏电压过来之后，最终送到南桥那个检测脚，电压会变低，他其实还是通过检测那个电压来判断他有没有 过流的。看一下这一路这三个电阻并没有在电路板上面，那这个电阻他左端接到三副 sb 正常，第二脚应该是有三副左右的电压，现实中这个并没有接，都是留空的， 就这个起作用的。这个 s 二五十九，我们看一下这个电子，它是一个八点二 k 的 电阻，还有这个这个电阻没用，我们不用管他，他另外一端看，他又去到另外一组，这是 oc 三井过流检测三号， 他有好几组过滤检测好，我们就看这一组，看这一路电压的话，看他过了几个电阻，他过了一个 sr 五十八、四点七 k， 然后过了一个双二极管， 然后又跑到这个 sr 五十九、八点二 k 的电阻，这个电阻另外一端第一脚 他写了个金地，是直接接地的，那我们就可以算出来这一点的电压，其实应该就是跟这个一样，就是三伏左的电压。先看一下这个双耳机管，他的型号， bt 五四 aw， 用百度搜了一下，啊，是这个东西，中间这个是 aw， 这个是 cw， 你看这个就是一个双二极管，下面两条腿是负极，上面一段是正极， 中间第二针挂到这个保险上面，保险另外一端连着这个 usb 跳线的五幅，然后他又到了这边这个精镇附近，你看这三个电阻，实际中他并没有接，就是刚才看的那个 sr 五十七， sr 五十九，在这个地方就是那个八点二 k 的电阻，左端是接地的，右端直接就进到了南桥内部那个欧西二检测眼角，这是那个双二极管，上面这个电阻是四点七 k 的， 这个电阻右侧最终分得的电压是多少，就是他发了一个多少伏的电压，给那个南桥 oc 二银角画了个电热图，就这个样子，这是那个五伏电压，或者是从五伏待机取的过来之后，先过来一个 四点七克的电阻，然后加到这个双二极管，上面是正极，下面是负极，直接就流过来了， 然后用经过这个八点二克的电阻其实做了一个分压，就这个点取得的电压给到了这个欧西二，这个银踩角，我们现在就算一下这个银角的电压，就很简单嘛，一个串联分压电路，就是八点二除以八点二加四点七乘以五伏， 算得的就是大概是三点一七伏。这个双二极管上面的电压我直接给他忽略掉了，没有计算，他大概是零点二伏左右，实际算的的电压可能会比这个小一点点。 南桥这个银角他得到三点一七伏的电压时间，他就认为你这个 usb 供电是正常的，如果比这个电压小， 那他就可以认为前面这个五伏电压被拉低了。五伏电压被拉低，肯定有东西接近短路了吗？电流特别大，他就认为是过滤保护了，他这样来判断的， 量一下这个点的电压，看看时机是多少，现在正常状态没有爆过的网量，这个 oc 角直接在这个电阻右侧侧，三点一三伏，跟我们算的差不多，量一下这个双二，就管他电压零点一七伏 啊，这个五幅挂了一个保险，最终连着这个第二角，这是那个跳线，他要么跳到一二，要么跳到二三，如果都不跳的话，这个第二脚得到的电压是零，那过来之后这个点电压也是零吧，零的话， oc 检测脚得到了电压是零，他就 认为你那个 usb 五服已经被拉低层零服了，那肯定是有严重的短路，然后他就直接保护关机了，就这么一个原理，所以这个必须接，不接的话他肯定会跳那个 usb 过滤保护 板仔后置这两个 usb 的过滤保护检测，他要接这个跳睫毛，这个 usb pw 一杠四，这个要么接一二，要么接二三，这个如果不小心丢了或者拔掉了，也会跳那个 usb 过滤保护。 我们看屏幕最下面这两行，英文 usb dys 就是 usb 设备 over 是超过的意思，开上车电流 or status 程度。 detective 检测， 这句话的意思就是检测到 usb 设备他那个电流超过了某个程度。下面 那一句系统我又下了当啊，不到十五秒三个呢，十五秒之后系统关机。 current， current， 现在的当前的流通的流行的名词，表示电流，水流，气流，在电路里面一般指的就是电流。好看到下面这个柱机， see you 啊，是个瓷根跑流动，后面那个杠阴踢。后缀 是常见的一个名词或者形容词的后缀。过道名词就是指他可以表示某一类人生下物或者是动作者实行这个动作的人。形容词后缀就是表示有什么什么性质的，进行什么什么动作的。 detect， detect， 发现侦查 status， status 地位状态程度状况。

华硕 b 八五杠 pro 开机 usb 十五秒过滤保护，开机 十五秒过流保护，我们修一下。好，我们首先判断一下他一共有几组过流检测保护， 就是那 oc 后置接口，那二点零的，这有四个接口，这应该是两组，一组 oc 一般是对应两个 usb 端口，这有两个，这三点零的一个三组了，看前置的，这有一组四组，这又一个五组， 好找。三点零的接口，那这有一个，这应该一共是六 oc， 他这个开机屏幕并没有给出过流保护的端口号， 我们只能一个一个去量，把那个南桥的三轮片给他取掉，很多牌组就在这个三轮片下面，你可以跑线啊，但是我有点位图，我们直接去看，我们先看后置的， 这是那一堆四个九到十二，我们直接就点中五福去找啊，这个就是五福，看他直接连了一个保险， 保险的另外一端他都是接在一起的，就是所有 usb 五伏供电的总来源，你看他都接在一起的。好，这个直接去南桥附近找，看在哪个电子上面， 然后这个牌组四点七 k 的。好，我们看一下啊，右边这个列表里面列出来的这个牌组上面有三个 ot 检测，十十一，十二、十三、八九号，七八，这个没有 采用这三个。进到南桥内部，三个 o c 已经找完了，那两个三点零的，看是哪一组啊，直接点住第一脚供电啊，就这个保险，到南桥附近去翻 这个牌子。好，你看一下，那这个牌子上面他也是三个吗？那就找完了， 二三四五零幺到这两个排毒上面直接就测好了，这排毒四点七 k 的，我们看另外一端，那接着这个就是八二二吗？ 直接就在这个地方去测这个三点三伏，照着点位图把电都给标出来。这两个排组，这个四七二跟八二这里面有三组，其中上面 第二组他没采用，我们测另外三组就可以了。然后是这一排，这个四七二跟这个八二，四七二，最上面那个排组没采用。这个测量时间，把内存条拔掉，不然的话他一亮机十五秒就关机了，不让他出图。像这样的风扇是一直转的， 开机你直接去量那个电压，先量再组，第一个三点三正常，第二个没采用，第三个三点三正常，最下面一个三点三，这三个都正常。好，连下面这一组第一个没采用，第二个三点三正常， 第三个三点二，九正常，第四个三点三。哎，这都正常啊，没毛病啊，这个牌子我一测都没问题，电压都正常，我们给他刷个 boss 试一下。好， 这个包子可插拔的非常方便，接到编程器上直接刷检测二五 q 六十四。好，网上下载了一份啊，这个点 come 格式的正常，要裁文件头，我这个编程器是 xw 三的，他可以自动裁掉文件头， 选入芯片装回去开机 点亮看。直接进 bios 了啊，十五秒过滤保护已经消失了， 可以了啊，没问题，这个修复是比较罕见的 bells 引起的。十五秒过滤保护，这个非常罕见，一般都是那个排阻变质坏引起的。

大家好，我是巴州数码王掌柜，这期的视频给大家介绍的是华硕主板出现 usb 过滤保护，十五秒钟后自动关机， 请大家先给点一下关注。这种故障一般发生在华硕主板上，我们现在开机看看具体是什么情况，识别到了一个键盘，还有 u 盘，鼠标没有识别到，识别到硬盘了，好像这个硬盘还有问题， 现在这种情况是不能进是毛死啊，不要死，进不去，现在是自动关机了已经 这种情况发生，可能出现故障导致无法开机，有可能是 usb 鼠标、键盘、摄像头等 usb 设备造成的， 你可以先把这些 usb 设备都拔掉，然后再开机。 如果开机仍然出现上述故障，这说明这个原因是在主机上面把机箱拆开， 把那个连接前置面版的 usb 数据线给拔掉，再试试重启一下，看看啊能不能开机，如果还是不行的话， 就要把电源断掉。之后我们再把那个主板的那个纽扣电池把把它取下来之后放电，放个十分钟左右啊， 主板上有个跳线短路，放电的，把那个短路放一下电再重新插回去， 我们用这种排除法拔掉测试在一个一个的设备往上插，看看能不能解决这个问题啊。如果现在还是所有的电也放了，全部拔完了，还是卡在那个界面的话， 那就是主板问题了，应该是主板店主上出问题了，这种情况就只能维修主板了。 这期视频就到这里，请大家给点点关注点点赞，谢谢大家！

大家好，本期视频咱们来看一个华硕的 b 八五主板故障描述，说是开机后十五秒自动关机， usb 过流爆错，像这个故障在华硕主板里面也是挺常见的，我们先来看一下故障现象， 开机 开机呢，这边爆了一个四 q 的风扇错误，是因为我没有插四 q 风扇，下面还爆了一个 usb oc 过流，系统将在十五秒内自动关机， 我们等一会看一下他会不会自动关机 关机了，故障现象我们已经看到了，接下来我们直接进入主题，打开这款主板的点位图，直接搜索 usb 下斜杠 oc 信号，哎就出来了， 就在南桥的右边有两个牌主，他是五福 usb 五福宫殿通过四七二和八二店主分压形成的 usb oc 信号， 这个五伏这个 usb 五伏是前置的 usb， 这个是后置的 usb 接口，这个是也是后置的 usb 接口，这个是前置的 usb， 三点零五伏的， 那我们再来量一下这个 usb oc 信号正常电压应该在三伏。刚刚通过点位图分析呢，现在我们再来实际的测量一下。开机 首先是第一个 oc 信号，哎，第一个 oc 信号就测到问题了，第二个第二个三伏正常， 第三个三伏正常，第四个三伏也正常，那就是这个第一个 oc 信号出问题了，上面的五伏呢？十点九伏应该是正常的，其他的其他的五伏也是四点九伏正常， 那就是这个第一个 oc 信号不正常导致的了。这个故障在华硕主板里 也算得上是一个经典的通病了，就是这个四七二的排除和八二的排除特别容易坏， 我们这道料板找两个排足给他换掉， 牌主拆下来后我们再来处理一下焊盘，方便焊接， 再把料板拆下来的牌主给他装上去 排组。装好后我们再来量一下这个 oc 信号，开机 已经正常了，三伏再次测试呢，也没有了，那个 usb oc 报错了，按 f 一可以进入 bells 了， 主板呢也可以正常的进入系统。那本期的视频就到这里了，拜拜。

啊，看这张主板，这是华硕的 b 四五零 m 杠 pro， 开机提示 usb 十五秒过滤保护， usb 过流系统，十五秒之内关机。这个主板的点位图找不到，只找到一份 pdf 图纸， 他这有个通病，就是这个芯片坏，这是个五角的芯片，这有个 usb 保留检测。 oc 三四， 这里面有个易货门，这个信号来自于 cpu， 他经过运算之后发出了这样一个信号， oc 三四这个信号给到了 cpu， 他这个过流检测，有一部分的 cpu 检测的，还有一部分的桥检测的好，这就是一个疑惑门，我百度搜了一下， ab 是两个输入， 输出是 l， 就这个电瓶 a 和 b 相等，时间输出就是低电瓶。零 ab 的电瓶不一样，时间输出是高电瓶。 l 等于一， ab 的电瓶并不是他电压数值是他是低电瓶还是高电瓶， a 等于 b 就是 ab， 同时为高电瓶，他输出的 就是零， ab 电瓶不一样，时间输出就是高电瓶。好，第二角来自 cpu， 我们就去量 cpu 发出的这个电瓶是高电瓶还是低电瓶，如果他们两个都是高电瓶，那第四角应该是输出低电瓶，看一下这个信号的来源。 usb 三、 oc 三四杠二 还是电阻分压检测，五伏的就是那个保险上面的电压，他过了两个电阻，一个四点七 k 的， 一个十 k 的这个二极管这个点分得的电压就是这个信号电压值，这 ocr 的电压就四点七 k 十 k 分压得来的，算出来大概是三点四伏。我们就到这个芯片上面去测，第一角应该是个高电瓶，第二角不知道，我们量一下， 如果两个都是高电瓶的话，第四角应该输出一个低电瓶，现在可以确定的他应该是个高电瓶。上面过了两个双二极管，我量了一下零点七伏， 他是三点四伏，减掉零点七伏，应该有二点七伏左右的电压。这两个五角芯片在这个位置就是第二个 m 插头，旁边就这两个，就是他的角位，分布是一二三四五这样排列的。还是不接内存，直接 开机。我先量第二角吧，看 cpu 发出的电压，一点零九伏，那应该是高电瓶，我看一下这个芯片， 这两个一样的一点零九伏都是高电瓶，我们看一下上面这个五角芯片，第一角一点二八伏也算高电瓶，我这个检测电压好像有点问题，量压第四角输出，这应该这个低电瓶， 这个芯片没有问题，看第二个，第一角二点六五伏，这个电压是正常的，这个应该也是输出低电瓶。看一下第四角 这个芯片有问题，输出一个高电瓶，三点三伏啊，这个芯片应该是坏掉了，这个第四角应该输出的低电瓶，现在呢？输出了一个高电瓶怎么修？直接给他接地就行了，把第三角跟 第四角用导线直接给他短接一下，好飞了。一根线将第四角和第三角直接连在一起，让他永远输出低电瓶。开机 好点亮，直接进 bios 了啊，不再报那个过滤保护了，可以了啊。

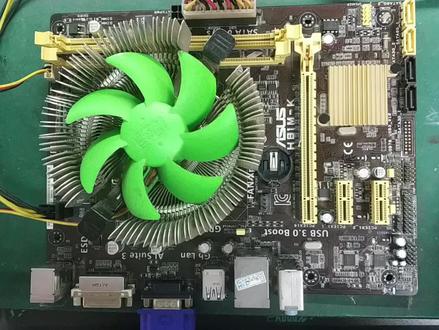

哈喽，朋友们好，我是苏州浩宇科技，今天我们看一篇华硕 h 八幺的主板，这片主板的故障就是 usb 过滤保护，我们俗称呢十五秒钟自动关机，也就是他可以开机，屏幕显示 usb 报错之后，十五秒钟之后就自动关机了，也不能进一百二十四， 我们先开机看一下具体是什么样的报错信息，开机之后我们发现他这个我们可以看到倒数第三号是 usb 过流报错的意思， 最下面一行十五秒钟之后就自动关机了，我们在这个页面只要等个几秒钟之后，他就自动黑屏了，再开机他还是能开的。像这种我们只需要配合点位图直接 搜索 oc 两个字就可以了，用鼠标往下拉，我们可以看到这边有很多 usb oc 井号的 一些检测信号，我们这个只需要一个一个的去查，我们点完之后我们可以看到点位图当中他就变成黄色的了，还有一个是红色的，这种就是他两个对应的， 我们只需要用万用表去量一下，看看这个电压是多少伏，正常是三点三伏左右就可以了。这上面的几组电压检测点，每一组都要进行去测量， 我们发现这个它是由这个八角的转换管和一个电阻组成的，和以往的那种两个电阻它是有点区别的。经过测量我发现我的是这颗电阻损坏了，现在这个他只有零点三伏，正常是三点三伏， 这个是肯定不对的。像这种我们首先测量这个电阻阻值是多少，这个电阻图纸上标的是八二二，也就是八点二 k， 现在我们实际测量，我们看一下是七点九一， k， 这个也是正常的，毕竟他是有一点误差的， 既然电阻正常，那剩下的就是这个八角管子，这个我们要不找一个同型号的代换，要不就是直接把那个检测角给翘起来，是可以的，但是这种 转换管是不能拆掉的，如果你拆掉的话，刚才我看了这个，它上面还连接了呃，键盘鼠标接口，拆掉了之后，键盘鼠标应该就不能用了。这个转换管换完之后，那我们再测量一下这个电压， 现在已经恢复到了三点四伏，现在已经正常了，那我们再开机通电一下，看他还会不会 出现 usb 过流保护的错误信息。现在屏幕已经点亮了，我们切换过来看一下，现在已经开机，话说 logo 出来了， 他直接进入了到了拜尔寺当中，他已经不再报错了，像这种故障也是最好修的，基本上都是送钱的。 我们接着看第二片，这片也是话说的主板，这片主板有一个通病，也就是这个一点零五伏电压容易出问题，这个电压出问题一般会有两种情况，要不电压高，还有一种就是电压偏低，如果是电压高的话，一般来说他会连桥一起烧坏，如果电压偏低，基本上换 这个芯片或者通过机改移动两个电阻也是可以正常解决的。这片主板呢，就是电压偏高，通过机改之后发现是可以开机了，但是开机之后发现一个新的问题，那也就是 挡到六十三，要等个将近二十秒钟之后他才能跳过去，也就是在这个页面等的时间比较长， 挡六十三一般有两个问题，一是八十四损坏，还有就是桥损坏都会挡到六十三这个位置，很长时间才能通过，这个八十四我已经刷过了，这一片属于桥损坏了， 他是能开机的，也就是说当我们按一下开关到屏幕亮，一般要等个三十多秒，将近四十秒才行，这种直接干桥就行了。桥现在我已经给拆 掉了，等会我们就把这个给装回去，直接上 bga 焊接就可以了，现在桥已经换完了，换完了桥之后，我们首先要解决一个问题，那就是被二次程序必须要重新刷一下， 刷一个纯净版 m 一的，不然的话他同样还是会卡到六十三，也就是华硕这一款型号，如果换了南桥必须要刷贝尔斯，不刷贝尔斯他同样会卡到六十三这个位置， 那我们现在通电试一下，看他能不能正常开机，还会不会卡到六十三。我们可以看到诊断卡一路跳遍，现在已经到了链接代码，现在屏幕已经正常点亮了。

哈喽，朋友们好，我是宿州浩宇科技。今天我们看一片华硕 h 八幺的主板，这是一个通病了，也就是一开机屏幕出现 usb 过流保护，十五秒钟之后自动关机，我们开机看一下 他的故障现象，就是像这种，然后 usb 错误，十五秒钟之后自动关机，在这个页面等十五秒他就会自动关机了， 然后我们二次开机，他还是能到这个页面，不能进第二次也不能进系统。我们首先找到这张点位图，我们看到这个牌组， urn， 六十一， urn， 六十二，上面是四点七 k， 下面是八点二 k 的一个电阻，通过上面五伏 usb 过来的电压，经过两个电阻分压， 产生一个三点三伏的一个过流检测电压，如果这个电压异常，就会出现我们刚一开始开机的那种页面 usb 错误，然后十五秒钟之后屏幕自动黑屏， 像这种我们只需要测量一下他的一个分压电压是多少伏，我们首先看第一组三点二伏，我们再看第二组也是三点二伏多一点，第三组三点二伏， 这是第四组，我们测到这一组看到这个电压只有零点五伏，这个是明显偏低的，我们看一下他上面供电，供电五伏有，但是经过两个电阻分压之后，他只有零点五伏，那这种有可能是这个 电阻其中有一颗损坏了，或者说是桥转路，把这个电压给拉低。首先我们看一下这两 两个电阻，我们这两个电阻要把脚撬开一个脚，我们再测量这种比较准确，我们看一下这个是四点七的，我们实测四点六级， 第二个也是四点七左右，那我们看一下下面这个是八点二 k 的 八点二 k 六，我们测这个是八点三六，这个也属于正常，有一点偏差是正常的。 来看一下第二组，这组是八点一八，从电阻当中看也没有太大变化，除了下面那个八点二 k 的电阻，他测是八点三 g， 稍微偏大一点。那我们先把这个给换掉试一下， 我们再看一下这个电压，换完之后这个电压还是只有零点五伏左右， 其他的还是三点二伏，这个是正常的，这种情况就有一种不好的预感，有可能是敲内部短路了。那我们先测一下对地组织看一下，看看这个第一组只有一百五十一欧姆，我们再看一下第二组，它的组织是四百六十六，第三组四百一十一， 第四组四百四十八，其他三组都是四百多的组织，只有第一组组织现在是一百多。桥内部短路把电压拉低了，这片翻车了，修不了，只能换桥。我们接着看第二片，这是一个 b 八五游戏版， 这片主板他是有一个通病的，那就是一点零五伏，那个电压容易出问题，拿到这种主板一般通电，我们首先测量的就是这个 点零五伏，如果运气好了，碰到这组电压出问题，一般来说换芯片或者是改这段线路都可以正常修复的，当然如果这个电压偏高的话，就会把桥给烧坏。 我们实测这个电压，现在是零点零二伏，没有电压，像这种电压低的，基本上改这段线路都可以正常修复。 有的小伙伴经常给我留言说你测电压只用了一根表 b， 怎么测出来的电压？其实这个呢，我是黑表 b， 已经接到了电源上面， 我们可以看一下这个电源上面我剪掉了一根黑线，做了一个鳄鱼夹子，把万用表的黑表 b 加到这个上面，这个时候我测电压的时候，直接拿红表 b 就可以正常测量了。现在故障点已经确定，我们只需要把这两 电阻移到下面去就可以了，京镇边上的那个电阻也要移过去，不然的话他也是不跑代码的。通过以上方法把这两个电阻移一下位置之后，这片主板的通病基本上就可以彻底解决，以后就不会出现这种一点零五伏通病的问题。 电阻一号之后，我们要通电试机，看看故障有没有排除。电源线没有插好，我们再重新插一下， 我们按开机之后发现这个 cpu 边上的这个红色故障灯已经亮了，这个时候说明主板上的电压基本上都正常了，我们装上 cpu， 装上内存， 像这片主板我们不装诊断卡也是可以的，因为它上面有很多故障灯，有内存的，是 po 的，显卡的，以及到最后亮机的。 我们按开机之后发现这个鼓掌灯他已经检测到内存，这是检测显卡的。到桥边上，这是亮机的一个鼓掌灯，这个时候屏幕就可以点亮了，现在华硕的 logo 已经正常出来了。 一个很简单的故障分享。本期视频就要结束了，谢谢朋友们的观看，我们下期再见。

华硕 b 四五零主板，看一下故障， usb 过滤保护十五秒关机。好，这个故障修过很多了，他具体原理就不再说了。芯片一二两角是个一货门，第二角跟 cpu 型号有关，他们两个都是高电瓶，时间 第四角会出来一个低电瓶，这个电瓶发给了 cpu， 就是 usb 过滤检测保护。他们两个电瓶不一样，时间第四角是高电瓶，这两个五角芯片一般在 m 插头附近， 这两个就是好，不接内存条。开机我们去量电压，我们直接量第二角吧，看 cpu 发过来的三点三伏高电压， 这个芯片第二角也是三点四伏的，你看第一角，这第一角零点八六， 那他应该是出了一个高电瓶，我们量一下第四脚三点四伏，这个芯片第一脚三点二伏高电瓶，那他第四脚应该是低电瓶 低的，这正常的。现在故障点应该就在这个芯片第一角就是五伏那个检测点啊，他偏低了零点八八伏，这肯定不正常。好，他这个第一角 usb 检测怎么来的？ 我跑了一下线，这两个牌子上面一个是四七二，一个是幺零三，他中间还过了一个双二极管， 分压之后加到了这个检测芯片的第一角。好，电路图就这个样子，五伏过了一个四七二，然后是两个双二极管零点六伏的压降，然后过了一个幺零三，加到了第一角，我们算一下这个电压，他中间 加了一个双二极管，零点六伏的，这个电压怎么算？就算这个电路中的电流，那就是五伏减去零点六伏就是这两颗电阻上面得到的电压，除以他的组织就是电流， 那就是五减零点六，除以四点七加十 k 就是他的电流，那这个点的电压就电流乘以幺零三组织就可以了。乘以十 k 算出来是二点九九伏， 那第一脚正常应该就是三伏，刚才我们量的就是有一点多伏，肯定是不正常的。引起这种故障一般是电阻增大，就这个四七二阻值变大了，导致幺零三分得的电阻就变小了。 把这个四七二换掉，如果换掉不行再换幺零三，这是两个排组，我也不换了，我们直接把这个检测芯片第四角应该 是低电瓶，我们直接给他接地就行了，把这个也给他接地，免得以后复发直接给他除根，第四脚，第三脚直接接在一起，让第四脚永远都变成零伏就可以了。飞了两根线，把这两个芯片剪刀都给他屏蔽掉。开机 啊，看一下，已经没有那个提示了啊，请不要死， ok 了。

hello 小伙伴们大家好啊，今天给大家带来一张 a n d 华硕的 b 四五零 plus game 米重炮手， 这一张板子据粉丝描述就是开机显示 usb 过流，十五秒之后关机， 华硕的板子出现这个问题，故障率还是挺高的。这个南桥的散热片我已经拆掉了，附近看了一下，都是没有什么腐蚀的，成色还不错。好，接下来我们就上店看一下。故障 好，可以明显看到显示两个错误，一个是 cpu 风扇错误，一个是 usb 过流报错，十五秒之后关机，风扇错误。不管，因为我没接，现在就是修这个 usb 过流的问题。 像这种 a m d 的跟英特尔的不太一样，英特尔的就是南乔一个人管理 usb 的，但是 a m d 的呢？ cpu 也插了一个角进来， cpu 和南桥都有那个检测 usb 的功能， 所以它这个板的故障有可能是南桥这边引起的，也有可能是 cpu 那边检测有问题。接下来我们打开图纸看一下， 这个点位就是这个主板的，我们直接搜索 usb， 然后看一下有几个引脚， 这种带欧式的就是 usb 检测的， 这些银角全部量一遍应该就可以找到问题之处了。 刚刚我把南桥这边的检测电路连了一遍，是没有问题的， 那他这个问题肯定就是出在 cpu 那边检测的问题了， 这个位置有两个小管子，是检测那个 usb， 然后直接连接 cpu 的。 咦，这个电压不对啊，才一点三伏，这个角应该是三伏才对啊，那这个管应该是出问题了，先把它 干掉，换一个试一下先。 ok， 更换完毕，等温度低一点就装起来试一下， 花了一点时间给他搭起来了。好，出发。 这个小马跑的老快了。好，九九正常，已经是靓机的了。 好了，明显可以看到直接进系统了，没有报错了。那这个板就已经修好了，我们进系统测试一下。 ok， 没问题。好，这期视频就到这里结束了，感谢小伙伴们大家的支持，我们下一期再见。

现在我们来修一个华硕 b 四五零 m 杠 k 的主板。好，现在我们来开机试一下这个机器的故障，开机是能正常显示出来的， 但这里提示一个 usb 电流电流保护，然后他提示十五秒之后自动关机，我们等一下，十五秒之后，你看现在关机了，这里就自动关机了。现在我们要解决的是把那个 usb 限流保护的问题给解决掉， 我们经过一番的检查，终于发现了问题哈，这个 m 二硬盘接口的下面有两个排组，一个是四七二的排组，旁边有三个小店主， 我量一下这三个电阻的阻值就是一 k 的，我们中间那个电阻他是零 o 的了，所以那个电阻损坏了，我们换更换一个电阻看一下， 我们放到显微镜下来更换一个，加点焊油上去，我们把准备好的电阻给他焊回去，电阻我们已经换好了，我们给他冷却一下，我们把配件装上试下机。

昨天晚上刷抖音，看见有个博主说用了劣质数据线，导致电脑无法正常开机，一开机就显示 usb device over current status detected， 检测到 usb 过电流状态，十五秒后关机。华硕主板清点问题， 首先第一个不太是线材的问题，线的另一端肯定接了大功率设备。我们先来聊聊为什么会出现 usb 过电流？主板又是怎么检测到的？原理是什么？来看电路。首先当 usb 接口接入了一个负载设备的时候，那么这里的五伏电压会被拉低，那么 oc 分压出去的结果电压也会变低， 我们来算一下到底对不对？这里是个五伏，这里是个十 k， 这里是一个十五 k， 那么风压出来结果是三伏，跟电路图中一样。那么如果你这个时候接入了一个更大功率的设备，比如说风扇，这个博主就是接了个风扇， 那么这个时候 usb 开始有点绷不太住了，表示压力山大，电压瞬间被拉低到两伏，那么此时你分压出去的结果是多少？仅仅只有一点二伏了，那么这个时候后端检测到分压结果实在太低了， 他认为你接口上的负载过于沉重，告诉 bells 不要给这个家伙开机，可能会出问题。为了保护 usb 电路更广厚的一些设备和电路，那么此时 bells 报告显示 usb 设备过电流状态，让你拔掉设备，你把设备全部拔掉以后还是无法启动，那么这个时候可以考虑是 usb 供电保险，或者是分压电阻检测，烧了或者是出现了一些其他问题， 大家应该都能听得懂哈，基本上全是大白话，你在日常用电脑的时候呢，还是避免将大功率的设备或者超大的负载设备啊？网， usb 这么差。那各位，我是林青，下视频，再见。

小伙伴们大家好啊，最近比较忙，有一段时间没更新了，今天来拆两个快递，这一个是广州的粉丝寄过来的， 这一个呢是武汉的粉丝， 这是一张华硕的 b 八五，好像粉丝私信我说是那个 usb 报错了，接下来拆另外一块。 这一张是老远 年了，华硕的 b 八五 pro 给你， 按他这个描述呢，只要看过我视频的都知道，他这个应该就是改个宫殿就可以解决问题了， 接下来就开干吧， 先修这张改宫殿了，按这个描述就直接改这个宫殿就 ok 了。 好， ok 了，已经看到有了，也不用出发了。 好，这已经跳蹲了， ok 了。 好，这一块就修好了，现在来修另外一块。 现在来修这一块。这一个板呢，据那个粉丝的描述啊，他就是这个 usb 报那个十五秒报错， 直接上 cpu 吧， 有点无奈，试了很多遍都没试出那个爆错。 这个图片就是粉丝发过来的，看他那里报错就是 usb， 就是 过流的意思，十五秒之后关机。不错了，直接开修吧。像他这种 usb 报错还是比较好修的，像 h 六幺 h 八幺 b 八五啊，还有新款的版都有这个问题， 这种故障很多都是南桥旁边的八二二的电阻变直了，就是这个位置。接下来我们测一下， 好像发现问题了，这个角正常要三伏左右，但他现在只有一点五，我们接下来看一下图纸吧， 刚才连的就是这个角， usb 干欧斯。这个角正常是要三伏的，现在只有一点五。现在把这个牌组先换了再说，再试一下， 已经更换完毕了，就是这一个小小的牌组，这个牌组有八个角，它里面其实就是四个电阻合成的，就是在这个地方的。 ok 了，现在明显看到这个角位呢，已经变成三点一伏了，之前是一点四九伏， 其他角位都连了一遍，电压都没问题了。好了，这个版就维修结束了，感谢小伙伴们大家的支持，我们下一期再见。

呃，我们也用鼻子闻了一下，这应该是动物的，动物的尿液，呃，这么一个气味啊，电脑如果有问题啊，我觉得还是找专业的人去做检修。就今天这位客户呢，他最开始的现象就是，呃， usb 提示电压过载，然后十五秒自动关机，无法进入系统，也无法开机。然后呢，联系到我，我就知道，他把所有的 usb 设备，包括主板的前置 usb 插头全部拔掉之后，依然是这个现象，因此呢，我当时判定可能是主板的问题啊，然后就把主板呢发了一个新的过去给他。 呃，但是他装上之后呢，又有一个新的问题，就是这个是新的主板啊，然后装好之后靠近 cpo 一车内存插上去，他是点不亮的，然后只能插外面这个内存才能点亮啊。一般这种情况呢，要么怀疑是内存条问题，要么 怀疑是主板叉叉问题。还有一个最不愿看到的就可是 cpo 跟 cpo 底座的问题，于是啊，我们就发现这个机器的问题可能比我们想象中的要复杂很多，所以呢，我就建议客户把整机机给我，然后我们给他修好之后再发给他。我们收到机器之后呢，也是第一时间对这个机器进行全面的测试啊和检测。 呃，发现有以下几处问题啊，首先就是显卡的 p 三一插槽后面的锁子卡扣已经掉落了，这个可能是因为在拆显卡的时候强行拔显卡没有释放释放卡扣所导致的脱落。另外呢， cpu 针脚也有几处弯曲， 呃，这也是因为安装 cpu 不当所导致的问题啊。呃，一般像这种问题呢，他不属于产品的质量问题，属于人为的损伤。另外呢，我们也对他之前的那块主板进行了一个检查啊，发现的问题跟这一块前面一块 主板差不多，一个是 pc 锁子卡扣出现脱落，还有一个就是 cpu 底座的针脚也出现了不同程度的弯曲啊。另外呢，在检查过程还发现个更加神奇的现象，就是你看主板这一块啊，出现了很明显的腐蚀和锈迹啊，特别是这个位置已经出现了腐蚀的痕迹。 呃，我们也用鼻子闻了一下，这应该是动物的动物的尿液，哈哈哈。呃，这么一个气味啊 啊，因此，在很多时候电脑出现问题呢，可能不是你自己导致的，有可能是你家的宠物在上面做了个小动作，导致你这个出现问题。因此啊，在电脑出现问题的时候，一定要找专业人士进行维修，以免出现 cpu 底座针脚弯曲， 卡扣脱落这种现象发生。另外呢，还得时刻提防家里的宠物啊，有可能他就是你电脑问题的罪魁祸首。

哈喽，大家好，专注说电脑回收修手维修的东东，又要电器没了，昨天呢，我不是修了一块主板吗？那块华硕主板，最终呢我给他修炼了，修炼后装到了电脑里面装机了，但是装机后呢，又发现 usb 口超过功率报错，还有 我的天啊，这块机器真的是一波三折呀，这个破电脑，哈哈哈，赚多少钱呀，给我来了这么多砍呀，啊，真难过。哎呀，那么这种电脑是哪里的问题呢？遇到这种问题咱们应该怎样解决呢？下面我就带大家一起来继续往下面探索，好，走起， 好，这台机器呢，就是昨天我整的那台机器，现在呢已经能点亮了，但是呢，报错，咱们先看这个错误代码啊，我开机咱们看一下这个错误代码， usb 口功率超出， 在十五秒钟后自动关机，哎呀，这就是华硕的通病，华硕就这个通病，有时候排组出错，他导致这个主板保护，咱们来看一下， 自动关机了，导致主板保护，但是呢，昨天呢，我这块主板呢，分明已经拆出去了，拆出去后呢是可以正常的，但是呢，他现在装到机箱里面后却出现了报错，那么是哪里的问题呢？我可以来个非常大胆的猜测啊，大家猜是哪里坏了呢？其实呢 就是这个机箱坏了，大家可能会觉得差异啊，机箱怎么会坏呢？咱们探究一下，我把前置 usb 口的这个线给他拔了，咱们开机再看一下，看还会不会爆错，是不是和我拆的一样，我开机， no no no！ 嗨， 哎，看到没，就这么漂亮一根线就给他搞定了对吧？哎呀，其实呢就是这个机箱坏了，这种情况有可能就出现在那个 usb 口短路啊，他的前置 usb 口上短路引起的。这种情况 和主板没关系啊，但是大多数和主板有关，但这个却和主板没有关系。为了再次验证我刚才所说的，话说这个机箱坏了， 我再把这个这根线给他插上开机，喏，看到没有报错了吧。其实呢，我猜想呀，应该是他的这个前置面板上面的 usb 口坏了，咱们来看一下这个 usb 口啊，是不是和我猜测了一样， usb 口坏了，看 看到没，上面这个 usb 口出了问题对吧？里面的那个黑色的塑料垫已经没有了，这个 usb 口正常，这个已经坏了 对吧，看到没？那还有啥说的，主板修了显卡，换了 usb 口，继续换呗。好，我给他换 usb 口。好，这个前置面板线我已经给他拆下来了，咱们看一下这个 usb 口现在损伤的有多严重啊？这里面 完全已经坏掉了，短路了。然后呢，咱们看一下这边啊，这边都正常完好，拿出来一个完美的 给这个给他换了，干点一点没有技术含量的活， 坏的拆下来了扔了。白加黑啊，一个黑一个白，哎 哎呀，哼，我忘看这个颜色了，人家这个是黑的哈，白就白吧，反正他一样一样用，管他白和黑呢，白猫黑猫，抓住老鼠就是好猫对吧？能用就是好猫，不管他了，就这。 哦了，还好了这条 腿。他的底板坏了啊，没有底板了，所以说呢，没看上无所谓，他是固定左右，主要就是后面这四根就这样装上吧，指定好欧了，这一个 usb 口呢，已经换好了，咱们看一下这个白加黑， 哈哈哈，一个白一个黑。换好了，电脑已经开机了，进系统没？进系统了，咱们来看一下对吧？好了，没问题了，我看一下这个前面的 usb 口能用不能用啊？我把它给插上，插到了 usb 口上面，咱们来看一下 能用还是不能用，看出来加迪丽塔，哈哈，能用能用，输入几个数字，然后我再换一下另外一个口啊，咱们看一下另外一个口，然后呢？ 对吧？没问题吧？这个问题就这样解决了。好了，这台主机呢，我已经给他彻底修好了，修了非常多的地方呀，这台机器，大家觉得这台机器能收多少钱呀？能赚多少钱呀？啊？有知道朋友们可以 在评论区给我留言，觉得这台机器能赚多少钱好，这台电脑呢，我已经给他整好了，在这里呢有点重要，告诉大家，就是大家在使用电脑过程中呢，特别是插拔这个 usb 口， usb 口是有反正的，如果你插反的话就会引起这种情况， 他这台电脑分明就是 usb 口插排导致的。烧了那个 usb 口，这个主板呢是华硕主板，如果是一些杂牌主板，他没有保护电路，有可能直接烧毁你的这个主板，所以说呢，咱们插板这个 usb 口的时候一定要看好了，然后再插拔，损坏的话代价非常大。 想学电脑维修和用的伙伴们关注我，我将不定时的给你带来更多一点的维修和用方便的干货教程，欢迎大家分享收藏转发。好，这期视频到此结束，咱们下期再见，拜拜。

这一块那个地家的 a 三二零的那个主板啊，问题的话开机看一下吧啊 这个问题的话是那个 usb 啊反馈啊不是 usb 那个手秒关机啊。那个划错的是这个也够赚很多件的啊。 啊看到没有十秒之后就关机啊问题的话我已经找到了啊，发现上面这个键盘灯的话是点不亮的看到没有灯是点不亮的啊。呃下面那个灯是能点亮的啊。 真的啊，掉电了啊。再开机试一下。上面他上面掉了啊，到了之后就自动关机了啊。这是插在下面那个接口的啊，看到没有 结果的话是正常流量的问题的话是上面这个接口有问题啊。啊之前我看了一下应该是这个进那个放进的那个。呃二极管有问题啊，等一下给他先拆了看看啊。 呃这边的话电啊，这边的话防静电的话二极管全都拆了啊，还是一样。然后的话刷了个 boss 啊。现在话那个灯是正常的啊，能切换了啊。 呃上面这个单啊。上面这个 usb 之前是不能用的啊这个就是那个 boss 有问题了啊。之前的话有时候能能十分钟要过去，有时候十分钟要过去啊，过不去啊，卡住的啊。现在已经搞定了啊。 同行发来这个主板就修好了，一开始的话他跟我说是，呃这个音响接口有 个坏了啊。上面那个然后的话弄好之后发现 usb 也不能用然后去看了一下他那个留言之前的话说呃之前也发我我没看清楚啊。是 usb 的话本身就不能用的啊。 现在话彻底已经 ok 了啊，声音也正常啊，上网也正常。嗯到此的话这个主办就没问题了。
