苹果cpu植锡用低温锡还是中温锡

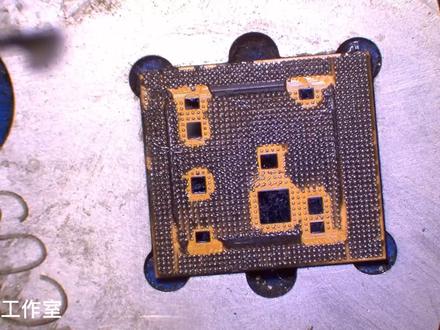

先在 cpu 上涂上低温焊隙， 用烙铁脱掉原来 cpu 上的高温焊隙，这样是有利于我们给 cpu 刮胶。 用除胶刀刮掉，黑胶用十一号刀片也可以。这个动作一定要轻。苹果七代以后的 cpu 线路是非常的精密， 温度过高和刮胶力度过重都会损坏 cpu， 如果 cpu 刮掉点不起来是非常的麻烦。 上面的线路比我们的头发还要细很多，不要着急。风腔三百度慢慢的刮。 用烙铁剥掉多余的硒， 这个动作一定要轻。 清洗干净钢网，对位均匀的涂上稀浆， 漆浆不能太稀，太稀吹出来的稀点会不均匀。可以用无尘布吸收多余的汗油。在 涂抹，用无尘布擦干净钢网。 用热风枪三百二十度均匀加热， 确保每个点均匀，不要出现大小点就可以了。 喜欢的点个小红心。 不能动， 取下钢网。
粉丝1595获赞2880
相关视频
02:15查看AI文稿AI文稿苹果十三都出了，你连苹果双层主板窒息还不会，那离卖工具转行也不远了。点个赞，关注一下，今天我来教你。 今天是免费教大家手机主板维修的第二十六天，你需要准备一个苹果的下层板，一个直吸平台，一个直吸网，一瓶一百五十八度的低温吸。很多新手用中温吸经常吹爆 cpu， 所以在双层主板直吸的过程中，小杜建议大家使用低温吸，把需要准备直吸的主板用烙铁加吸吸袋吸平整， 用洗碗水清洗干净，吹一口气，或者用风腔稍微预热一下，这样才能保证既干净又干燥，只希望务必要清洗的干干净净。显微镜下面观察每个孔位是否通透，细节 是决定你能不能直吸成功的最重要因素。把主板放在直吸平台内，直吸网完全对齐，用专用的无磁直吸刀调为托，吸 在纸巾上反复稀释水分。稀浆不能太湿润，也不能太干燥，用镊子轻轻的压住纸吸网，压在哪里就在哪里抹稀抹稀的力道也要非常轻，用力过度就会导致串稀的情况，新手慢慢来，切记不要着急， 全部抹好之后用无尘布擦干净，建议多擦几遍，这样织出来的硒比较小，贴合的效果比较完美。 我们沿着一个角轻轻的掀起来直吸网，风枪八六幺四百度风力时就可以，风力太大，吸浆会吹动，先对着一个地方加热吹融化，然后吸 划到哪里，风枪走到哪里就可以了。全部吹成稀球后，拿棉花清洗干净，显微镜下观察，无大小点即可。 如果你学会了这个方法，还请拍个视频艾特我一下，我会过去给你点赞评论。各位小伙伴一定要记得按时交作业，关于双层主板分层贴合的具体技巧和方法，我们会在后期的视频陆续更新， 如果您觉得我们的视频对您有所帮助，不妨给我来个一键三联。你学不会 cpu， 我绝不断更关注我打造史上最详细的手机维修系列教程。
2480小杜手机维修中心
00:30查看AI文稿AI文稿iphone 十二以后维修需要注意什么？苹果公司从 iphone 的开始中层采用低温吸贴盒，这样一旦重摔就会导致中层虚汗。不过后期 iphone 十二开始中层贴合都是高温吸， 虽然不容易出现虚汗，但是后期维修的话就需要控制好温度，不然分层容易导致 cpu 爆吸。这里建议大家维修的时候还是用低温吸贴盒或者幺八三中温吸，这样可以预防温度控制不好导致芯片爆吸。
386蓝锐手机维修中心
00:59
04:50
08:24查看AI文稿AI文稿兰德老师教你如何高成功率给手机 cpu 窒息效果展示！ 芯片直吸是主板维修的基础，基础不牢，地动山摇。先拆一颗 cpu 芯片用来直吸，直吸难度最高的就是 cpu 下层，点最多最密，难度最大。 cpu 下层能治好了其他芯片基本也就问题不大。拆下后垫一点纸巾给芯片拖吸， 托西的时候注意四点。一、烙铁温度不要太高，我用的快克九三六 a， 温度在三百三十至三百五十二，托西一定要加汗油，不要干拖，干拖容易脱坏芯片，也会导致西点 拉丝不圆润。如果脱的时候发现汗油脱没了，就继续加汗油，确保湿润。三、脱稀的时间尽可能短，轻脱，因为实际维修中芯片都是好的，长时间被烙铁、高温烫脱、重压，芯片损坏几率会增高。 四、托西的目的是大致脱平，焊点没有大的凸起即可，不需要特别平，因为直西填西的时候有小兔的焊点，填的细就会少，均衡后也是一样大的西点大致脱平后等待二十秒左右， 等芯片冷却，用无尘布、洗板水擦拭干净芯片，给芯片垫上纸巾，纸巾要求平整，手压紧后的厚度是芯片的一至一点五倍最好，太厚了没韧性， 太薄直吸网容易凸起。再看吸刀，很多新买的吸刀切面不均匀，可以适当打磨，让其平整平滑过度。 西江根据实际需要选择中温或者高温，我这里常用的是高温西，高温西焊接的质量好， gcpu 最好是用当天的西江，因为隔夜的西江有的地方偏硬，填西的时候容易不均匀。 抹上吸浆后用纸巾擦干，吸浆上的汗油，没有明显的水面反光即可，然后放一边备用。作为兰德老师的我要求学生必须配备一把弯头镊子，只给 cpu 纸吸，不做其他用途。 再说到直吸网，我一般给兰德学生推荐的都是阿毛易修的方孔直吸网，价格十八至二十二一片，不是很贵，但很好用。 显微镜下可以看到这种老款比较差的网用的是圆孔， 新款好的阿毛这种直吸网都是方孔的，而且上网孔跟下网孔之间不会存在位置偏差，厚度是零点一二毫米，这样的网直吸不容易卡网。 用过的直吸网需要先用洗碗水配合刷子刷进网上的残吸和汗油，再用无尘布五百三十擦干， 因为有洗碗水残留的话，直吸的时候有时候会炸吸，有经验的应该见过，这里就不做展示了。透光检查，确保每个网孔都是干净的。拇指、小指、无名指卡住直吸网，食指和中指交往向下压，让网向下微凹陷， 这样网才能紧贴芯片不拱起。可以用手指轻压直吸网，直吸网不反弹，说明贴合紧密。将吸抹在每个网孔上方，注意是抹吸，涂抹就行，能把吸抹上去基础上的最小的力就行。 切记，重要的事情说三遍。我吸食不要用力压！不要用力压！不要用力压！确保每个网孔上方都有一层吸，然后吸刀倾斜四十五度，用力压住，从左向右拉，每个吸点上方受压一次力就行。 因为吸刀没有芯片宽，所以横着压托三次左右就好了。这部叫田西，只填一次，切勿反复抹西田西，多次抹西田西容易田西过多导致大小点回产。用力压紧 刀，从右向左铲掉往孔中多余的稀浆，确保每个往孔中填入的稀浆均匀。新手可以用无尘布擦净往上残吸，老手也可以不擦。换完头镊子压紧直吸网先，主要镊子尖受力 难得，老师推荐新手最好用小的风嘴，更好把空隙的融化范围，成功率更高。我的风枪是快克八六一地，因为我直吸是高温吸，所以温度是三百四十，风速七十， 不同的风腔温度不一样，自己的风腔自己找温度高温西用平时拆装塑料元件的温度，中温西用割胶的温度，风向朝左边吹，不要向右，这样能控制吸溶化范围，让吸浆从上往下挤列挤列地融化，逐步从左融化到右边，镊子受力点也跟吸溶 融化的位置向右移动，确保吸融化到哪列，镊子的受力点就跟着压倒哪列。因为吸与吸之间有一定张力和粘性，当吸融化的时候，跟芯片焊点进，就会自动吸附到芯片上。 如果镊子没压紧直吸网，直吸网处于悬空状态，吸珠容易向上跑，从而挂在网上导致直吸失败。 全部吹融化后，不要马上将直吸网取下，先仔细观察一下，确保每个吸珠都是向下沉的微弯曲直吸网，用镊子从下方取下芯片 可以透光观察到直吸网上的所有网孔都没有吸珠残留，就表示直吸完美。加上焊油，再吹化吸点，让吸珠归位即可。 最后再观察一下芯片上的稀珠，大小均匀，没有缺失联系就好了。新手不放心的还可以用显微镜下观察一下焊点是否均匀。 本节考核找一个 cpu 下层，连续三次 cpu 窒息成功即可过关。答疑环节，蒋老师，为什么我窒息总是大小点不均匀？ 一、手拿网的姿势不对，导致网与芯片间缝隙大，填稀的时候容易填过量。二、多次抹稀，填稀导致填稀太多，抹稀的时候不要用力填稀，只填一次即可。三、回铲的时候没有用力压紧，没有将多余的 即将铲进。蒋老师，为什么我直吸焊点烂成一团？一、主要是因为手不够稳，在摩西田西切换镊子手，让王与芯片之间产生位于偏差导致的，平时要多注意练习手的稳性。 蒋老师，为什么我直吸吸珠总是卡在网上？吸珠卡网只有几颗的话，可以将吸珠压会网孔继续吹溶，让其下沉即可。 吸珠卡网主要原因是一纸吸网清洗不干净，里面有残留汗油，导致在填吸的时候吸与芯片之间隔了一点汗油，在吸融化的时候 离芯片焊点较远，导致向上卡在网上。二、融化的时候镊子没有压紧，对应裂，导致网与芯片之间有悬空，在吸溶 话的时候就容易向上跑。卡在网上。蒋老师，纸细网粘了很多，心弄不下来怎么办？一、用指甲抠，正反抠剔，反复摩擦，再用硬一点的刷子弄点洗碗水刷净， 最好不要用风枪吹烙铁烫镊子筒直吸网，这样会加速直吸网变形损坏。蒋老师，为什么有的人用直镊子多次填隙，没有 像你这么多要求也能成功？手机维修就是物理现象，好的工具，好的方法能提供给你更宽的道路走，不可否认是有的老师傅技术好，会走钢丝，但是新手能快速在宽的道路上跑起来， 他不比走钢丝香吗？切记，正确的方法加勤奋等于成功，方法不对，努力就是浪费时间！记得点赞加关注，让你修手机，少走弯路！
8773蒋老湿讲修机
02:49查看AI文稿AI文稿iphone 十四 plus 主板分层与注意事项这是一块全新的 iphone 十四 plus 主板，采用的依然是 a 十五处理器。分层前我们需要将上面的这些泡棉以 散热贴纸接去，避免在分层加热时损坏这些泡棉，防止散热贴纸影响分层效率。这块主板四面都有元气件，这台机器也是刚发售不久，我们也是第一次分层，可以说是毫无经验可言，现在就有三个问题要解决， 第一，这块主板的中框采用的是低温息还是中温息还是高温息？第二，这块主板的分层温度要设定到多少？第三，哪边是上层，哪 哪边是下层，这些我们都不知道，只能走一步看一步。我们先假设这块板用的是低温七，所以我们先将加热平台设定到一百九十五摄氏度，再假设有硬盘和电源的这一面为上层，所以这也是为什么我们会将主板这样 放置的原因。我们先等待加热平台升温，等到加热平台温度到一百九十摄氏度左右时，我们尝试分层，看能不能分开。经过我们尝试后发现中层贴合用的是中温或者高温息，为方便称呼，我们统一叫它高温息。所以第二次 我们将温度设定到二百一十摄氏度，重新尝试分层，结果依然毫无反应，再用风枪开到二百六十摄氏度，八毫米口径封嘴满当风，在加热平台上方辅助加热，再看下效果如何，事实证明效果依然不理想。第三次我们再将加热平台温度调到二百二十摄氏度，依然用风枪辅助 加热，风枪设置和之前一样，这次终于成功分层，不过硬盘、 cpu、 电源所在的这层并不是上层，因为这层是带中框的。以往苹果双层主板都是下层，射频版带中框，上层逻辑版不带中框。 iphone 十四 plus 这块版刚好相反，所以 要按带框不带框来区分的话，那我们先取下的就是下层。如果按照 cpu、 硬盘、电源所在主板为上层来分的话，那我们先取下的就是上层。分层后就是这个样子， cpu 被中框包围，背面还有电源和硬盘。 带中框的这片板上面有基带处理器和其他一些射频芯片，这是显微镜下面的一些主板细节。中框内涂了大量导热硅脂，用来给 a 十五处理器散热，当然其他部分芯片上面也涂有部分散热硅脂。这里有少部分芯片封胶，大部分小芯片看起来并没有封胶。在这块主板上面，芯片密度也 并不是特别大，这就是这层板的基本情况。现在看到的是不带中框的一层，上面有射频部分芯片，还有两个音频功放芯片，这个型号苹果好几代机型都在用，现在看到的是 wifi 模块部分，还有部分射频部分芯片。国行的机 器有部分芯片没有安装，这是这层主板的大致情况。总之，苹果这款机型主板的设计对维修来讲还是有点难度的，特别是翘 cpu 就没以前方便，硬盘看起来也更小了，翘起来更容易些。基带处理器用的是高通 sex 六五 m 快手，拥抱每一种生活。
25凡尘过客
00:20查看AI文稿AI文稿加热平台分层只适合一修机，如果之前已经修过的你不清楚同行中层填充的是低温还是中温期，直接用加热平台长时间加热会导致 cpu 底胶在中间部位凝聚，后期撬下来就会大面积掉点或者掉漆。各位同行兄弟都有掉过坑没？
273蓝锐手机维修中心
04:44查看AI文稿AI文稿啊，大家好，我是王老师，今天呢在这里呢给大家呢详细讲解一下。在我们的一线维修当中呢，当我们在对主板芯片在进行维修的时候啊，比如说我们拆掉之后啊，需要进行安装的时候呢，我们很多时候呢都涉及到直吸， 其实呢直吸啊对于一个维修人员呢啊是非常重要的，就相当于一个最起码的基本功，如果说 啊直吸你要直不好的话，那么安装的成功率呢，肯定会下降很多，所以说啊，在直吸的过程当中，那么针对于 初学者来说，可能会遇到一系列的问题啊，那么今天这节课呢，针对于大家在维修当中遇到的一些问题啊，那么我给大家呢详细讲解一下，我们如何来进行应对和避免啊，那么现在呢，这个机器啊，目前的高端智能手机啊，四 g 五 g， 基本上 cpu 的点相对而言还是比较小比较多的，那么我们呢在维修当中呢，呃，在直吸的每个步骤以及细节啊，大家一定要控制好，接下来的话呢，我会给大家呢啊来进行详细演示，直吸的啊，完整的一个过程 啊，在我们直吸的时候呢，我们就涉及到一些材料啊，叫吸浆，然后呢在直吸的时候啊，首先对于吸浆的选择呢很重要啊，那么按照这个吸浆的分类呢，有中文吸，然后在这里呢有低温吸，然后他在这里呢，他们的区别呢就是 一个啊，在比较高的一个温度啊，他才能融化，然后呢一个容点呢，他相对来说比较低，那么我们在维修当中啊，尽量选择啊中温西江，然后呢低温西江的话呢，一般是适用于点确实比较大的啊，比较大的 一一一些点，然后呢当芯片在工作的时候呢，他的工号不是太大，产生的热量也不是太高的时候呢，我们适合用低温器啊，一般的话呢，我们针对于点比较小的，而且在工作的时候呢，他会发热 啊，尤其是在系统运行的时候呢，他会急剧的发热，这时候呢我们就选择啊中立起，那么接下来呢我们啊把这个西江再看啊，我把这个西呢西江呢我们搞出来之后， 然后呢我们就把这个西江用刀片我们涂抹掉之后无尘扑上。有的西江呢刚开始啊他他比较稀， 要吸的时候呢，然后在直吸的时候呢，他就容易粪疼，就像这种水一样啊，他会粪腾起来，然后呢会造成两个点连起来，那么接下来的话呢，我们为了避免这种情况，我们在无尘之上，我们就这样啊稀释一下，那么接下来的话呢，我们就用这 提香了来进行窒息。接下来的话呢，我们首先我们先把新电脑呢先放到纸巾上面，然后呢接下来呢我们就对上笔网， 在对网的时候呢，我们是从上往下对好，这时候呢这个网呢我们就对好了，使每个网孔呢和芯片每个点完全都能够对应啊。 接下来的话呢，我们就用十一号刀片，我们涂抹上西浆，用西浆呢去填充每个网孔啊，这时候我们就刮好了，再刮的时候呢力度也不要太大。接下来的话呢我们就用 叶子啊，我们压着左边三分之一处啊，由于呢我这个网呢他是多用网，在这里的话呢，我们在风箱在吹的时候啊，不能持续的加热，大家看我这个手法，先对网啊进行 均匀的加热，然后呢我们对着左上角开始吹，好，吹一下停一下，吹一下，停一下啊， 地下停一下好，然后呢镊子呢往右边移动，是网保持比较平的一个状态，好，当我们观察到往内部啊，每个点啊他都变成一个小需求了，这时候呢就织好了啊， 然后呢在旁边这些点啊，他，他是本身他就是空的啊，好，接下来我们呢就把芯片呢拿掉，芯片拿掉，由于我们用的网是多用网，那么这多余的小吸珠呢在这里啊，我们必须呢要刷干净啊，等芯片稍微冷却一下，我们把它多余的小吸珠啊要全部刷掉 啊，我们呢对芯片进行清理过之后呢，大家看一下我们清洗的一个效果，然后呢我们直系这个标准啊，就观察这个吸点啊， 第一每个吸球大小啊都一样，而且这个吸球呢非常饱满，这个时候呢我们在安装的时候呢， 成功率呢才能更高啊，所以说大家呢只要掌握住这个维修技巧之后呢，其实针对于所有的芯片在这里直吸的方法呢都是完全相同的，希望通过这个视频呢能够对于所有的老铁们呢有所帮助。
322倍思特维修工具
06:44查看AI文稿AI文稿在开始这个机器维修之前呢，我想笑，为什么说我想笑呢？我们先看这个机器的故障，莱斯分层要贴合，他是一台史上，不是一台普通的机器，史上 polo 主板分层需要贴合， 就是应该也是想自己拆解，然后呢，拆完解分成之后呢，现在无法让他正常的开机，所以呢，这个就是很多人怎么说吧，总以为拍这个 史上的拆解的视频能蹭点粉什么的，但是很负责任的告诉大家，史上的所有拆解已经被平台禁掉了，无论是谁发这个史上的拆解，他都无法达到一个热门的状态。 好，接下来我们帮这位粉丝修一下这个自己拆装坏的 iphone 十三 pro。 哎，怎么有空荡荡的声音啊，很空啊，现在声音已经开始不对了。首先先取下他的卡托，拆一下 屏幕，早知道这个十三会买的这么快，哎，我今年就不拆解了，就等着帮大家解决这个自己拆坏了这个问题，我也能省不少钱。再说了，买这些机器拍完之后呢，也没有得到自己想要的流量， 哎哎，我就说怎么会有空荡荡的声音，就是我刚掀起屏幕的时候，他的电池就往下掉了，真的是。哎呀，这个拆解他应该也是全面的，所有的东西拆，拆解了才会导致这个机器无法正常开机。 好，我们先取下主板，看一下是否有损坏， 从这里我们很明显能看得出来，主板已经被封过层了。封过层之后呢，他没有对他进行贴合。 好，我们先看一下这个机器他能不能开机，如果他能开机的话，我们接着直接给他贴合回去就好了，我们先看一下他的电流正不正常， 按一下开机键 好开机电流呢就会反应会慢一点，大概要按到十秒好开机正常。那这个时候呢，我们先把它贴合武器 贴合呢，像这种的是高温西，比舍二的温度要高，现在要把这一圈拖干净，拖干净之后呢，我们要对他进行直气，要直低 温吸，直往低温吸之后呢，我有一招不爆吸，就是用低温吸，直吸之后呢，我们还能对主板进行按压操作，是不会爆吸的。好，今天我们就开始展示这一招。 好，我们现在将这个一百三十八度的稀吹成球，我们就可以进行贴合了， 这个时候呢特别的治愈，感觉也特别的哇塞啊，有一点点小怜惜，等一下我们单独的再把它挑开分离出来就好了，比如像这些 小的区域，这些啊，等一下我们单独的再区分就好了啊，剩下的我们就进入了贴合状态，现在将那平台让它升温。升温完之后呢，我们贴合，贴合了之后呢，我会把这些卡扣压在这个主板上啊，直过膝之后我们可以按压贴合，然后呢我等一下会故意用手用力的压一压， 开始贴合。贴合的时候呢，因为呢这个升温比较慢啊，而且还算是快的，马上温度就升上来了啊，我还是给他用那个我们的喷枪 预料一下。其实呢我们只是一个修手机的，没有必要搞的跟这个华尔街似的，我们只是把自己在维修困难中遇到的问题，就比如说紫婉西，我们去按压去贴合的时候，他是会爆漆的，这种是不是我们要怎么研究让他不爆，然后这种不爆对我们 新加入这个行业的人有多大的帮助？是不是？这是我们应该共同要研究的，共同要做的事情， 而不是把它放在那些没有任何意义的事情上面，不停的重复不停的用，这个从一八年到现在没停过，好像这种呢，我们已经贴好了，然后呢现在稀还没有硬啊，我们现在拿 随便按，我们能看到他边上是不可能爆吸的，然后呢贴的也是严丝合混的，在这种状态下面新手去贴这种长条的双层板的时候呢，就会特别的友好， 不会导致贴完之后一会漏电，一会大电流，一会无基带，一会无 wifi， 这种问题就不会有了。好，我们降温之后拿下来测试，拿下来之后呢，我们来看一下周边的整个情况啊，非常的通电，再看一下电流， 好按下开机键之后正常开机。然后呢就是要长按啊，要长按好，长按开机，我们现在对他进行测试。然后呢，我希望我们所有的同行是不是都能在一起聊一些真正的像这种对维修有帮助 的东西，而不是什么让你去学这些消防啊，没有意义的东西，让你学一大堆这些东西很累啊，很累，但是这是成长， 但是我发现他那个电池掉下来，我不知道他电池有没有去做拆解， 有没有去把它怎么了，我担心电池有没有坏啊，我们现在机器已经测试 ok 了，然后呢我先看一下电池有没有问题， 然后我们再说一下这个十三系列的相头跟之前的十二有点不一样，十三迷你跟十三镜头是通用的，就是更换完镜头跟十二一样的会提示，但是他们可以用的，零点五倍，一倍三 这些都是可以用的，然后是三 pro， 更是三 pro max 的，也是通用的。但是呢，就是我们把两个原装的机器进行互换之后呢，他会提示分原装，那这 就苹果有点不厚道了，是不是？明明是两个从全新的机器拆出来的未激活的机器互换一下两个镜头之后，两台机器同时都会提示这个机器的镜头不是原装的。我就问你苹果搞不搞笑，我换的是 只是把你们两个机器的镜头对换，为什么要给出这种提示？而且呢直接霸占在开机的屏幕上面，但是呢，你们想通过这些搞外的这些换配件挣钱，那是可以理解，没必要这么弄 好。从这里我们就能看得出来，整个这边数据都有啊，基带也有。然后呢，因为这个机器没有激活，那我们不可能私自的把它去激活， 所以呢，大家做拆解的时候一定要想清楚啊，他当他们不会给我们带来流量的时候，不要去轻易的去拆箱，这种的你又贴不好，怎么弄好，再见。
1.7万杨长顺
03:34查看AI文稿AI文稿新手看完本教程，如果还不会窒息，我倒立洗头！你在窒息的时候有没有遇到过以下几个问题，第一，窒息网对着芯片较微的时候很难对准。第二，加热的时候窒息网总是鼓起来。 第三，加热后会炸吸出来。第四，直吸加热后芯片取不下来。第五，直吸加热后有一两个系列没有粘到芯片上，粘在了直吸网上面。第六， cpu 直吸直不好。第七，离开专用网，万能网不会直 cpu。 第八，不会直苹果双层主板的中框。第九，不会直安卓双层主板的中框和上层板。这些问题呢，也是新手入行以来面临的一些痛点， 接下来的课程我会针对这些问题给大家做详细的解答。新手看完本教程，如果还不会窒息，我倒立洗头，你学不会 cpu 我绝不断更！今天是免费教大家手机主板维修的第十九天， 在开始窒息教学之前，我们先看一下需要准备的材料，窒息网 二十块钱左右就可以，不要买太便宜的。这里我用的是蚂蚁吸的直吸网，一百八十三的中温吸浆。那么关于直吸刀呢？ 有一些人喜欢用羽毛刀片，有一些人喜欢用四号刀片，下面我会用四号刀片来给大家做演示，不要问为什么，问就是他便宜。还有 阿毛的直吸底座，关于他的作用，我会在以后的视频进行讲解。无尘布棉花吸斑水 准备的芯片有电源作为常规芯片的代表，基带 cpu 作为加厚芯片的代表。 a 八， cpu 作为大芯片的代表， 安卓的上层板，安卓的中框，苹果的下层板，维达纸巾一包，风枪以八六幺为例，温度三百七十度，风力默认二十到三十之间。在直吸之前，直吸网务必保证绝对的干净。 把芯片放置在纸巾上面，因为纸巾有一定的弹性，这样可以有效的防止直吸的时候鼓包。那么为什么部分 小伙伴直吸对位的时候总是对不准呢？那是因为你把直吸网紧紧的压在芯片上面，生怕芯片跑了，所以在移动直吸网的时候，芯片也会被拖动，导致对位很困难。其实解决这个问题非常简单， 我们在对位的时候，直吸网距离芯片有一丝的距离，这样既可以看清焊点有无对齐，又可以在移动直吸网的时候不至于带动芯片。你试一试 这个问题是不是很好的就解决了。好了，因为时间关系，本节课程到这里就结束了，下个视频我会找一个芯片从头到尾的给大家演示一遍仔细的过程和注意事项，大家务必提前准备好相关的工具 和芯片。如果您觉得我们的视频对您有所帮助，不妨给我来个一键三连，您的支持就是小度持续更新最大的动力。关注我，打造史上最详细的手机维修系列教程！
1862小杜手机维修中心
00:47查看AI文稿AI文稿第几次了，你说说你问了几次了，能不能拿个本子记一下？低温西一百三十八，中温西，一百八十三度，高温西，二百一十七度。 低温跟高温都是无铅的。低温西多用于中和、中高温西和焊接对温度敏感的原件。高温西多用于工厂生产，熔点高，不易操作。 朱维希强度最好，常用于正常焊接，因为含铅，所以多用于我们的专业维修上面。赶紧拿笔记记一下，求你了， 实在记不住的话，关注看我主页的分享吧！
1272迅维课堂
00:19查看AI文稿AI文稿以前觉得挣钱不重要，现在才知道星辰和大海都需要门票，而诗和远方的路费也都很贵。
00:18查看AI文稿AI文稿平时做苹果 cpu， 觉得售后率高，不要怀疑自己手工，很有可能是吸高的问题。你来试试这款小日子的铅注，吸幺八三，中温正品饱满无残渣，用过这款吸你肯定会上瘾。
01:06查看AI文稿AI文稿联想的低温系又怕虚焊，换成高温系不行吗？某搞了我还怕给他赔个主板呢。低温系导致的虚焊问题大概率都要重做 cpu， 但这个时候如果还用低温系去焊接，肯定是不行的，需要换成中温系去制球。出问题的这批机器基本上是用的是一百三十八度 低温系，我们重做，那就要化成一百八十度的那种中温系，修复后的效果按理说比原厂还要稳定，怎么你还想要更稳定？想用高温系无线网开个大楼？ 这些采用低温系的板子如果强行焊接高温系，一是板子容易变形导致焊接失败，二是会导致主板上其他灌黑胶的芯片炸稀，从而扩大故障。就算强行焊上去 固定的开机，你要问我怎么知道的，搞到这个老南乳呀。如果说你的机器中招了，一定要找个靠谱的维修老师换成中温洗去焊接。原厂都知道低温吸必须 搭配黑胶去补墙，如果随随便便再盖个低温系上去，肯定用不了多久就要返修。所以说简单的低温系故障，怎样做到修复完使用稳定也是有门道的。加焊谁不会啊，隔三差五返修搞死你。你还觉得做维修简简单单吗？收费了？
1341韩宇修机

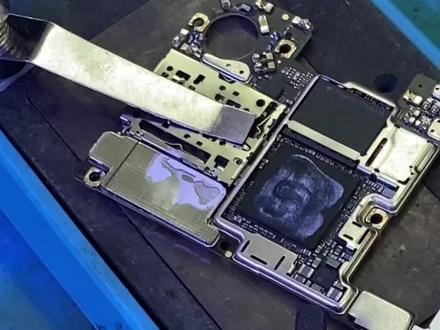

00:36查看AI文稿AI文稿猜安卓苹果 cpu 最安全的方法，下面放个加热台，温度调一百五十度，上面再用风箱吹。我是快克二零零八，温度四百大号风水， 这样轻松就能敲下来。拆苹果七代八代也不会报返民，电源在上面除胶，也不用担心烙铁头温度不够， 最主要这样拆下来芯片基本不会损坏，也不会变形，比较适合新手高手，随便怎么敲都可以啊。
401温州手机维修
02:23查看AI文稿AI文稿今天我给大家带来一个十二 pro max 的一个中层直吸，这是一个非常简单的事情啊，小白都一看就会， 那你们看这些家具是不是有手就行啊？往上面一套就是了。西江我们用维修老的一百五十八度的来 新的西浆一般都比较稀一点，我们刮出来用纸巾把它那个水分吸一下会比较好，直一点点， 弄好西江就直接往上面刮就是了，左一拉就右一拉，左推推右推推，推到那个都回归。 刮完锡我们把这个网拿掉，把主板取出来 检查一遍那个焊盘上的那些锡浆刮的均不均匀哈？会不会有一些一坨一坨的都没问题的话，然后我们就准备下一步来，准备上加热台 直接往上面丢就是了，看着他那个吸点，要看着他那个吸点全部融化成吸就可以了，吸，将全部都融化就 ok 了。 好，差不多了， ok 了我们就取出来放显微镜底下看一下， 每个吸点都是非常饱满的哈，也没有联系，而且也没有吸渣。最后问一下大姐朋友们，你们都学会了吗？
66酷动数码 浪师傅
