显控触摸屏ea-043a教程
本节视频我们来讲解关于配方的一个功能。首先右键新建配方，然后在这个设置里面可以 设置我们配方的一个名称，然后配方的总数可以调整以及配方的一个长度。我们可以在数据项这里为每一个数据进行一个固定的值， 或者是设置一个相对应的一个文本，嗯，现在我们来举个例子， 为每一个配方设置一个不同的名称， 好，另外再对每一个数据项进行一个命名，然后我们可以在每一个数据项为他设置一个固定的数据， 每项数据都是可以根据自己的需求自行设定的。 然后我们可以选择写配方到 plc， 又或者是从 plc 中读取配方的一个数值。 如果我们想要输入配方的一个数值或者是显示配方的一个数值，我们可以利用数值输入以及数值显示两个按钮， no， 另外我们再做一个与配方相对应的地址。 另外我们可以利用功能按钮 去帮助我们做一些关于配方的功能按键，例如前一个配方，后一个配方，当前配方保存，或者是写出配方到 plc， 或者是从 plc 中读取配方， ok。 由于 rwi 零地址是用来显示配方的一个编号的，所以 plc 的地址是从零开始，触摸屏的地址则从 rwi 一开始 来说数据的一个交换的。
粉丝4859获赞1.6万
相关视频
00:21

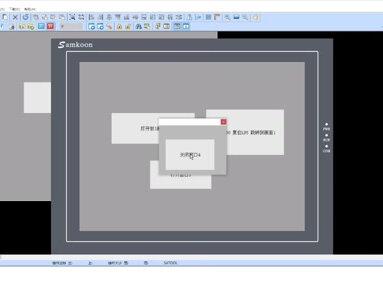

07:54查看AI文稿AI文稿本节视频我们来讲解画面按钮以及多功能键的按钮。 首先画面按钮打开画面，我们可以在这个选项中选择我们要打开的一个画面，那么我们在触摸屏中点击这个按钮就可以跳转到想要去打开的一个画面。首先我们来新建一个画面， 另外再新建一个窗口， 那我们就可以使用这个画面按钮，然后可以任意选择这个按钮想要跳转到哪一个画面。 好，现在我们来设置一个跳转到画面二的一个功能按钮， 同样在画面二中我们也可以设置，如果想要跳转 到画面仪的话，我们可以直接甚至打开前移画面， 这样子的话就会跳转到画面一。 另外我们再来做一个打开窗口三的画面按钮， 关闭和打开画面以及关闭画面，这两个功能按钮都只可以在窗口中显示出来。 关闭和打开画面我们可以设置打开任意一个窗口，并且关闭现当前的窗口。 是啊， 然后我们再在窗口四中设置一个关闭画面，这样子的话点击该按钮就会关闭画面四。 接下来我们讲解一下如何在跳转画面的时候需要输入密码才可以跳转。 首先我们在跳到画面二的这个画面按钮这里 勾选用户等级不足时需先登录。另外在高级设置这里也需要勾选受用户等级控制用户及这里我们都是可以自行设置的。 在触摸屏参数设置这里可以设置我们的一个用户密码， 那么现在这样子已经设置好了这个用户等级密码。 如果我们希望每一次点击这个按钮都需要输入密码的话，我们需要在这个按钮这里设置 改变用户等级， 并将用户等级设置为一， 那么至于多功能按钮的话，他可以帮助我们实现一个空间就可以完成多部自定义的操作功能，可以简化一个用户的操作， 你可以 设置多项功能。 如果我在这里添加了这几项功能的话，那么我点击这个画面按钮，他就会置位复位线圈，并且跳转画面， 现在我们来离线模拟一下，首先这个是画面一，我们要跳转到画面二，需要输入一个密码， 然后这样子我们就跳到了一个画面二，如果点击这个我们还是会跳到画面一， 点击功能按钮可以打开窗口三， 然后这个就会一个小窗口显示出来，那么我们再点击这个按钮，就会出现了一个窗口四，并且刚刚的窗口已经关闭了，我们再点击一下这个窗口就会关闭。
101显控科技区域办事处
06:03查看AI文稿AI文稿本节视频我们来录制动态园、动态局形以及流动快三个功能按钮。 动态园的控制方式我们可以选择按圆心运动或者是按半径控制，如果两者都选择的话，那么圆的一个半径不仅会随着半径的一个监视地址变化， 另外还会随着 xy 轴的监视地址去变化的。首先我们的监视地址如果写了 lw 零的话，那么他同时会监视 lw 一， lw 二， 呃，三个地址， 我们需要作死 三个功能按钮去改变他的一个数字。 动态矩形的功能跟动态园是类似的，他同样可以选择安位置或者是大小控制 他的监视地址，如果他的监视地址是 lw 十的话，那么他同时会监视 lw 十往后的四个地址。 另外流动快是否流动的话，取决于他触发地址的一个状态。 流动快的一个显示水平可以自行选择，可以分为水平流动或者数值流动，流动的方向可以选择向左或者是向右，快速也是可以自行设置的。 我们需要做一个 按钮去控制触发他的一个地址。 好， 然后我们保存一下，像我们离线模拟看一下的状态，因为我们的这几个数值目前为零，所以我们需要去给他一个数值，这样子他的圆才会有一个 状态去显示出来， 因为他的这个几个数值目前为零，所以我们需要给他输一个数值 来控制他圆的一个大小， 当我们输入了他的 x y 值以及半径大小之后，他的圆就会显现出来， 矩形也是一样的，但我们输入了一个数字之后，他的矩形就会显现 出来。好，当我们触发这个地址的时候，流动快，就会开始流动。
03:13查看AI文稿AI文稿根据上周小伙伴的来电呢，就发现，嗯，还是不会 u 盘去更新触摸屏的主态。那么今天我们讲一下 ea 的屏和 sk 的屏如何用 u 盘去更新触摸屏的主态。那么我现在打开的呢，是 ea 的软件，我就随便做了一个按钮啊，然后点击编译下载，这里的话，编译下载完成之后是有一个提取优盘更新文件的， 然后我们浏览先保存到桌面，等会再复制到优盘里去提取，然后提取优盘数据成功，那么接下来我们就要把它插在啊屏上，嗯，接下来我们 来看一下屏吧，那么屏的这个您屏看完了，就我们现在程序已经更新完成了，你不是特别清楚的话，可以点开我们的软件，里面有一个帮助文档 在操作案里补充有一个 u 盘功能安利，那么他是既可以上载主态，也是可以下载主态的。 接下来再看一下我们的 sk， 那么 sk 呢？同样也是做了几个空间， 再点编译下载提取 u 盘文件，然后浏览到桌面保存提取，那么 sk 的 u 盘文件呢？是一个 文件一 a 的，他是一个卡飞格点 dat 的文件，同样的在。然后接下来再看一下 sk 的屏，这边我们把 u 盘插在屏上， 嗯，接下来我们把优盘插在触摸屏上，这里有优盘孔，看一下这是 sk 的屏，然后选择我们刚刚提取的冰文件，然后更新 屏就会自动重启，然后出现我们刚刚刚刚的这个主态，您更新完了之后是可以把 u 盘取 u 盘取消掉的，不然的话他一直会弹出这个更新的文件，然后再看一下我们 ea 的屏吧。嗯，我们现在 来更新我们一 a 的屏，那么我选择的话是一零七零 b， 然后优盘程序刚刚已经下载进来了， 把它插上，然后看一下，他会弹出来四个选项。那么第一个呢？是上下载程序，第二个是上载程序，第三个的话是 下上载历史数据，第四个是退出 u 盘工作模式。那我们现在来更新触摸屏的程序。 ok， 更新成功，那么您可以更新成功之后把靓女的优盘或者退出工作模式都是可以的。
00:35查看AI文稿AI文稿机组测试仪使用 hmiea 零四三 a 和 sk 零七零。 my book fgrsz 八 x 八 t。
13:42查看AI文稿AI文稿哈喽，大家好啊，我是魏公，然后这一次主要跟大家分享一下我们那个 plc 的一个通讯，就是我们 plc 怎么跟一个 hmi， 或者是我们 这款标是跟，呃，另外一个我们的标是怎么去通讯，还有另外一个通讯的时候我们走了 modelbox， 我们组成在怎么样去设置他？好，我们下面来开始讲一下。第一个，我们首先我们如果说是 触摸屏跟 plc 进行通讯的情况下，那么大多数时候我们 plcc 作为一个存在，那 作为一个从站的一个情况下呢？我们 modelbox rtv 的话，我们是要设置一个账号波多率跟停止位的啊，然后就可以了，然后呢我们设置的在哪里设置呢？我们这里我们可以找到我们的一个比双方直接这里，这里有一个 ps 设置，里面 会有个通信参数，一般呢我们走的这是二十二的口，是走从站的，从走一个从站，我们就这里博特率是九六零零，数据八位，停止位一位，家人为五好账号是第一个还是第二个，然后超时间在这里摸人就可以了。 超时的时间就是说比如说我们这个单位是十 m s 吗？十毫秒，我们模式就是五百个毫秒之内，如果通信不上的话，他觉得不错啊，就他有个超时间，在 规定时间内能把数据传送发送完的时候就可以了，然后这个作为不论是这个票是一根哪款 hmi 进行中心，只要是他把啊波特率数据停止为这些给设对了，然后并且有相应的驱动，然后就可以了。 好，然后我们回到这里啊如，另外我们还要再讲一个，就是说我们如果 pic 作为重战，然后如果说是两台 pic 之间呢？或者说是啊我们去 去读人家的一个存在的情况下呢？我们需要讲这么这么这么一个情况，就是啊，我们作为一个功能码，功能的码，我们零差零是读线圈啊，零差零零差零二是读离散记输入计算器，零差零三保持性， 零叉零五线单个线进行器零叉零 f 线多个进行线零叉零四书读书进行，零叉零用线单个进去，零叉幺零线多个进行。 然后呢我们 ps 作为一个呃从站的一个情情况下呢？我作为一个 modelbox， 从站的一个情况下呢？我们这个会有一个稍微有个地址偏移啊，地址偏移呢？大家需要注意一下，比如说我们常用的 m 和 d 的， 我们这是作为崇赞的情况下呢，比如说我们的 mm， 零的话你要去读我们的 m， 零的话可能骗一位要加上一个骗一位三万， 低的话你要加一个四万的一个计划就会有一个偏音量，到时候我们需要在呃我们的主城那里稍微设置一下加一个偏音量就可以了。好，那么 如果另外的情况呢？就是我们漂些作为主战啊，漂些作为主战的一个情况下呢？他就是 啊，比如说我们这台 plc 里另外一台 plc 两台进行通讯情况下啊，如果他是主战主战的情况下呢？我们这里就会要创建一个表格，去调一个摩托巴士表来去读取他的一个情况。那么我们看程序里面的情况， 这里我们有一个模特 boss 表格，就当时你如果要这台 plc 说我们当前的这台 plc， 我们去查查看一下他的一个同性参数。 这里啊，我们走的是四坝五口啊，这里是作为主战，主战这些东西要跟从战来进行匹配啊，我设置完这些主战的一个参数之后，我们主战的战术场战况是一般默认为一啊，就不用管 啊。然后重站那里会有一二三四会有区别，然后博特率九六零零，数据为八，停止位一加入教练位，教练位是五，然后冲程，这是三传四，是说我第一次重传未成功，第二次、第三次直到第三次的时候， 要他一定有前三十九成功就行了。然后呢，我们这个是设置完一个统一参数参数之后呢，另外一个存在呢？比如说另外一个权存在设置一样参数就可以了，好吧？ 然后晒完之后虫在是不用去动的，因为虫在是一个被毒和被血的一个过程，所以他就没有去直接这些呃指令。然后我们在虫在里面说 这里选一个新建表格啊，新建一个表格啊，出完注册名之后嘛，然后就比如说呃就可以了。然后我们这里 啊，这是我们九总站通讯的一个，比如说我们现在呃这台主 plc 跟另外一台 plc， 另外一台 plc 作为重战一码，我们去独位跟一个写字，就是我们现在说我们独位，他是 这是从 m 零开始读的啊，因为我们的寄存器是寄存器是三万啊，三万，我们这里这里我们对应的他的一个片以量就是一个三万码，所以我们是从从站，是从从站的 m 零开始读的，从站的 m 零开始读， 我连续读四十九个，然后放在主战的样品上啊，我从从战呢放到主战上，从战这里应该只有从战进进去，因为他有个偏影量，所以他是从三万开始的，然后赌到了，再放在主战的一个样品上，然后我是独位，然后另外还有血啊，我独 之后呢，我要去执行这样的动作，这样的动作执行完了之后我才要去看你， 然后再去，然后再去写到你贴复漂系列上去，就另外一个重站上去。好了，写了你对应一个地址啊，对，对应一个，写到一个重来地址，然后对应的一个主站的一个信息。那么基本的一个设置说 我命令编号呢？可以是默认的啊，命令编号是默认的啊，第一，这是第一行零第二行之一，我们可以日常插入啊，插入你看第二行第三，然后重站号，你说这是第九第二个重站了啊，第二重站 加总站，你是读为吗？你读完之后是吧？我读完之后我再写个线圈是吧？或者是我读个计算器，我这里我可以。呃，读，读一个字回来是 吧？然后再写一个字回来啊。写完之后，然后这里这里说读的时候，比如说是从三万一千开始的是吧？然后读重单，读到哪？读了这些我读了一个位，然后放在放在哪里？放在就是 m 一千这里， 在你签这里就可以了啊，对应的组成这样对应也行，如果你怎么不放呢？我们不想放在你面前。嗯，放一放在 m 一百可以啊，只要你对应的起自己记得是哪个对应哪个就行。然后写呢？我也可以，就比如说 啊，我们三幺二零零啊，零零一啊，我们一个长度啊，我们是从幺零幺啊，从从主战的这个 m 幺幺的状态写到他这一个，从站的一个，嗯，一千零的一个状态，独自的时候呢，我们是四千开始的，比如说是四千， 我要从你读第一名读上来，是吧？四万啊，那你读上来，读两个啊，两个读上来之后我放在第一名上，是吧？放在主上第一名上，然后在 读输入的一个计算器，我必须要读第四零零零二，状态为二，读上来之后放在第二的一个位置，就这样。好，然后在你喜欢这个表表之后呢？你要在我们的主张这里主张这里要调用他这里调用调用啊，这个空心指令、 冒险指令呢？我们比如说在 motoboss， 同时我们 k 一 k 一是默认的就是十八户口，然后第二个表格是哪个表格？信息代码跟命定哈，那我们的信息代码呢？就是会表示，就会表叔叔这个有没有读对，或者是 有没有读上来，或者有没有写对，写，写上来面临编号，就是说我们当前执行的哪一行了。好，我们这里调过来，这里，这里来看一下 我们一般当前的，比如说我们用第三名来表示的情况下，如果是属于正常的一个通行状态下，是等于零，也就是说通行正常啊，能读能写。那么第一啊，三 三三呢？就表示当前正在执行的表格在第几行？通讯啊？那如果说第三名不等于零情况下具有通讯出现了，呃，故障，这个时候我们要去查看他的一个故障是多少，我们可以非常直接的，这里，这里有个帮助文档， 帮助文档呢？你直接点击这个帮助，然后呢这里帮助文档里面就会有出来这一些企业的信息代码在哪里？你比如说我们中经常出现的第一十六啊， 低十六，呃，不是低上零等于十六啊，十六，因为他是我们这里的是十，我们这里的技术是十进制的技术，然后我们这里的错代码是十，我们这里的是十六，进制的 是十六禁止的。所以，呃，如果是信息代码等于十六的情况下，对应的十六禁止就是零叉幺零啊，零叉幺零对应的就是通讯超时了，通讯超时呢，一般 就是线断了啊，就是我在一定时间内怎样通讯都通不上，他就因为能解释这种情况，就是我线断了都通不上了，然后就超时间了。 好，另外还有可能就是比如说我们账号设错了，账号设错了就是在这里啊，账号设在这里就是报十九，对应的十六。建制就是零差十三吗？就是账号设错 错了，或者说是教养码错误。零差就是我们数字报二十四的时候对应的是零差幺八，就说我们的哪几个参数就是我们的接收长度四 s 交易错误，就是我们一般是通讯常数设置错误了，就是我们这几个，这几个参数没有设对 通信参数。这里面啊，这里面的一些参数，这里数据未停止位加满，可能这里设错了，所以导致他报二十四，二十四就是对应的这一个是零叉幺八，接受成错误信息，一般就是报零叉幺八啊，零 零叉幺三跟零叉幺零对应的就是十六、十九跟二十四，然后两台 plc 之间进行重重新，就像比如说是我们的一个两台 标签进行进行通讯的情况下呢，就会说一台主一台从我们就要提前划分你一个纪检区的专业区域，哪个区域呢？就是 你专门来哪个区，你专门来写啊？就是有，所以我们要注意一个通讯严实，就是说我们 发指定发出去了啊，是否要读回来啊？读回来才可以是吧？要不然我们就不要去形象动作了，我们可以在程序里面去看一下我们这个，嗯，我们这个，你说我们这里读上来的一个情况啊？我这里稍微放大一下 啊，比如说我们涂上来的一些信号在哪里？我们这里不是有一个 model boss 表格吗？那可以说 mm 零涂上来是吧？我们， 嗯自动送到这里，我们是 m 零读上来，我们查找一下 m 零读上来的有没有 m 零读上来的，在集体报警里面会有一个，那么 m 一有没有啊？ 人民自动送料这里有一个是吧？好，我们这里执行到这一步的时候，当我们机械手送料也是我们举个词， 这个是一个程序啊，我等待这样，当我复漂是一这个读上来，他可以打开的时候，我打开了啊，我才把这个打开进行这个动作，是吧？好， 然后他八跟九是吧？这个也是从副标这里面读上来，就是另外一个存在读上来，这个读上来之后我会自己想想的动作。好，当你这些确保都可以了，可以可以，可以的时候，比如说我这边都可以的时候，我会告诉他这个 m 四五码就是我这里 我的老师表白，这是五十我在写回去的，是吧？然后我再告诉人家，我已经我读上来，我确保读上来一点东西之后，并且执行完像动作再写回去，我再告诉总在我我已经执行完了，我写回去的状态就这样子， 所以我们一定要形成一个储存的一个闭缓状态，如果存在马路的过程，当前面不能发出的时候，同时状态一旦断了，我们就是把，就是我们就把那个状态，这里 这里会有一个 d， 是吧？我们有一个 d 三零，你去查找这 d 三零，就是通讯出现异常，第一三零，你去查找一下我们这个 d 三零用在哪里。 那这个第三名呢？我们如果说通信他不等于零的情况下，我们上线延时又完成了，他就会报错误， 就会把他那个通讯给报出来，错误了这个时候设备就要挤停了，因为我们就从站之前通讯出现了一些故障，这个时候就不能顺利的写和读了，所以这个时候必须要停止了，好吧， 好，这一次就分享到这里，我们下期再见。
02:24
02:39

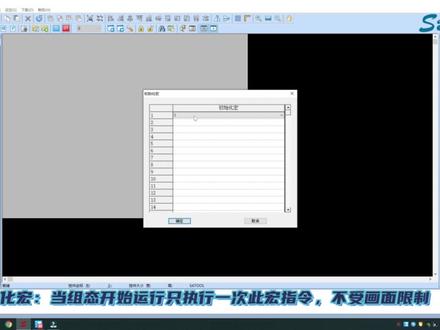

04:56查看AI文稿AI文稿本节视频我们讲解红指令的一个使用，那我们打开红指令的编辑器，首先我们需要新增加一个红指令，红指令的名称需要自行设置， 每一个红指令的名称都不可以相同，然后我们就可以在这里编辑自己想要的指令。 变量设定的窗口这里我们可以新建一些变量，为了为了给一些嗯计算器的地址，一个更加容易输 写的名称 数据类型我们都是需要自行设置的。 ok， that sounds great， where are you and。 当我们设定好了变量之后，我们就可以在编辑窗口这里运用我们的变量名去进行一个编辑。 在我们编辑好一个想要的内容的时候，我们可以点击编译，如果编译成功的话，这里会有一个提示，然后那么相对应的，如果我们编译失败的话，他也会提示原因。 好，那我们就可以调用红指令。调用红指令我们可以选择用全橘红初始画红或者是在未按钮以及 以及定时器中调用红指令。如果是在全局红中调用红指令的话，那么在执行组态的时候他 就会。 如果我们在全局红的时候调用红指令，那么我们每一次运行该组态的时候，红指令就会一直执行，不受画面的限制。 那么如果我们是初始划红调用该指令的话，那么他只会在主台开始执行的时候执行一次该红指令。 另外我们也可以在 v 按钮中使用红指令 以及在定时器用，我们也可以调用红指令，我们可以选择是触发或者是持重执行。 如果我们想要新增多一些不同的红指令的话，我们就可以新增红指令，并且自行编辑一个内容。

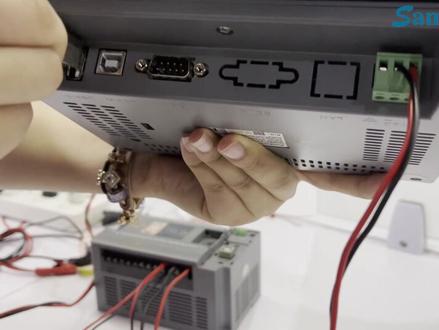

03:17查看AI文稿AI文稿显控 h m i 新版软件与现捷 p l c 通信现在已经连上了，给大家重新建一个，演示一下新建工程， 新建工程确定给工程命一个名， 选择触摸屏型号，用 moint 下一步，然后连接名称，可以写个名字，姓杰， 选择 p l c， 这里可以直接选择性结的设备 俊杰叉 d 系列，下一步完成，然后 可以把一个数值输入， 输入地址是 d 零输入，确定 把一个指示灯，指示灯的地址它是 m 二， 再摆一个按钮，未开关 m 五零功能是点动，可以写一下文字 启动， 然后可以复制粘贴一份， 这里是 m 一，改为停止， 然后可以把一张图片静态图片，选择文件打开， 然后再可以摆个文字静态文本。 显控触摸屏与信息 p l c 通信， 把肢体也可以改大一点，调节一下， 现在可以在线模拟，先保存点这一个图标，在线模拟 点这个连接，这个窗口就是设备管理器里面你看到连接 plc 的实际的 运行，现在已经通信上了，可以看到 启动停止，这个也可以变。
