鼠标键盘线上的抗干扰磁环真的有用吗
磁环是电子电路中常用的抗干扰原件，对于高频噪声有很好的抑制作用。那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过， 而且成本低廉。所以大家在显示器、信号线、 usb 连接线，甚至高档键盘鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。关注我，下期更精彩！
粉丝1089获赞5435
相关视频

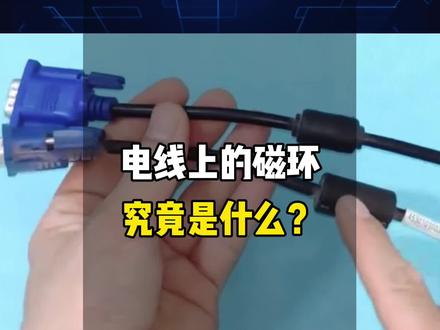

02:42查看AI文稿AI文稿朋友们大家好，每一根电脑线上面都有一个宝贝铁疙瘩，就是这个东西啊，看这个是电脑上面的 vga 线，都有一个宝贝疙瘩， 这个疙瘩我们称之为铁阳体磁环，他并不是多余的，他必须要特意装在这个电脑线上面， vj 线上面，铁阳体磁环 究竟有什么作用呢？今天我们把它拆开看一下，究竟里面是什么？天阳体磁环，究竟有没有磁性，我们来验证一下。 那么这个填阳体磁环它的作用是什么呢？我们都知道电脑线 vga 线，我们加了这一个磁环之后，它最主要的作用 用是为了抑制高频段的电磁干扰，减小我们电脑画面和音频的一个干扰信号，主要是抑制干扰的， 抑制电磁干扰，我们拿一个刀片把它给拆开，看一下这里面究竟是什么，顺便测试一下它有没有磁性啊。很多的朋友看到这个东西一个疙瘩，不知道它是干什么用的，我们直接把它给打开 看，就是这个东西啊，黑黑的像一个铁环一样。 朋友们有没有拆开过这个东西，它到底有没有磁性呢？它叫 天阳体磁环，但是有没有磁性还真不知道啊，不过他能够抑制高频段的电磁干扰，这功能还是挺神奇的，对吧？我们把它拆完， 我们把这个东西慢慢的拆出来看一下，就是这么个小东西啊，填阳体磁环它最神奇的功能就是抗干扰了，那么到底有没有磁性，看这样子它是不吸合的， 我们找几颗螺丝，他也没有磁性啊，为什么叫磁环呢？他的确是一个环，把这个电线套在这个地方，但是他没有磁性啊， 难道是我的理解错误？看他跟磁铁也能吸在一起，但是本身没有磁性啊， 这个就是天阳体磁环了，他还是比较神奇的，为什么没有磁性呢？有没有懂行的师傅可以解释一下，一起学习啊！感谢大家的收看！
293电气工程技术
02:42查看AI文稿AI文稿哈喽，大家好，为什么电线上面要套一个这种黑黑的铁疙瘩？这个可不是塑料的，它是磁环， 铁阳体磁环，带有磁性的，给大家拿一个磁铁来试一下，就是这个东西啊，他能够吸住，那么这个磁环究竟有什么作用呢？ 这个是在我们的电脑线上面，包括一些我们数据传输的时候，这个 usb 线上面也有这个磁环，它也有磁性，那么它有什么作用？ 内部是什么样的结构？今天我们来看一下。首先来确定一下，它是有磁性的啊，我们拿一个磁铁能够吸住它，它最主要的作用就是抑制高频段的电磁干扰 好，因此在一些精密控制或者说数据传出的时候，电线上面都必须要套一个这种铁氧体磁环， 不然的话很容易造成信号失真，画面抖动，甚至是音频信号断断续续的情况。所以说在一些传输高频信号的时候，都必须要有这个磁环。那么里面是什么结构？我们把它打开来看一下。 首先我们把它给削开看，这就是黑黑的啊，他被这个塑料包住了， 我们把它给剪断之后把这个磁环抽出来，这个东西塞得太紧了，我们不好拆呀，我们拿两把钳子把它给抽出来看，就是这么个磁环呐， 这个电线从它内部穿过去，比较容易抑制高频段的干扰，我们把它拆干净，把这个东西给它取下来，就是这个东西啊，中空的这个黑黑的疙瘩铁疙瘩，那么现在来试一下 看，他是有磁性的啊，铁氧体磁环，这个就是他的作用内部结构和他的工作原理了，是不是他是带有磁性的，简单又方便呐？这个就是为什么很多的电线上面都有 一个黑黑的疙瘩的原因了，它里面是一个磁环，抗干扰用的简单又方便的，你学会了吗？一起学习，感谢大家的收看！
385一点门道
05:46查看AI文稿AI文稿吸收磁环，又称铁氧体磁环，简称磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。一般使用铁氧体材料制成，这种材料的特点是高频损耗非常大， 具有很高的导磁率，最重要的参数为磁导滤幕和饱和磁头密度。 bs 磁环较好的解决了电源线、 信号线和连接器的高频干扰抑制问题，而且具有使用简单、方便、有效、占用空间不大等一系列优点。用铁氧体抗干扰磁芯来抑制电磁干扰式经济、简便而有效的方法， 以广泛应用于计算机等各种军用或民用电子设备。磁环的选择我们平时在电子设备的电源线或信号线一端或者两端看到的磁环就是供摩物流圈。 共摩涡流圈能够对供摩干扰电流形成较大的阻抗，而对差膜信号没有影响，因此使用简单而不用考虑信号失真问题。并且供摩物流圈不需要接地，可以直接加到电缆上。将整数电缆穿过，一个铁氧体磁环就构成了 一个供模流圈。根据需要也可以将电缆在磁环上面绕几扎，杂数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的杂数。 通常当干扰信号的瓶盖较宽时，可在电缆上套两个磁环，每个磁环绕不同的扎数，这样可以同时抑制高频干扰和低频干扰。从供模流圈作用的基理上看，其组 舱越大，对干扰抑制效果越明显。而供摩恶流圈的阻抗来自供摩电感， lcm 等于折扣。从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此， 因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容亢较小，将磁环的电感短路， 从而使宫膜外流圈失去作用。根据干扰信号的频率特点，可以选用捏芯铁氧体或猛芯铁氧体，前者的高频特性优于后者。猛芯铁氧体的磁导率在几千上万， 而聂型铁氧体为几百上千。铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以在抑制高频 干扰时，已选用捏芯铁氧体。反之，则用猛芯铁氧体或在同一束电缆上同时套上猛芯和镊芯铁氧体，这样可以抑制的干扰频段较宽。磁环的内外径差距越大，纵向高度越大， 其阻抗也就越大。但磁环内径一定要紧包电缆，避免漏磁。磁环的安装位置应该尽量靠近干扰源极，应紧靠电缆的进出口。磁环的选型及使用方法关于杂数杂数越多，抑制低频干扰效果越好，抑制高频噪声作用较弱。 实际使用当中，磁环扎数要根据干扰电流的频率特点来调整。当干扰信号瓶带较宽时，可以在电缆上套两个磁环，每个磁环绕不同的扎数，这样可以同时一种高频干扰和低频干扰。 并不是阻抗越大，对干扰信号的意志效果越好，因为实际磁环上存在寄生电容，这个寄生电容与电感并联，但遇到高频干扰信号时，这个寄生电容将磁环的电感短路失去作用。计算物理部分洁面剂杯等于 ht 二、 平均磁路长度 l 等于 par 内部体积 v 等于 l 电磁部分电杆 l 等于 l 最大磁通量 b 等于一百零八磁力 h 等于四频道加入磁导率等于 bh 电量。解释， ot 磁环外进控 id 磁环内径 ct 磁环高度 cmi 电流异电压。磁导率也有如下公式，等于 o 二，其中哦是真空中的磁导率，四十到七 hm， 二等于四十七 hm。 一般给的参数为电感系数 al， 可以根据公式 vl 等于 l el 来求出电感。 磁环使用方法，不同频率下磁环有不同的阻抗特性，一般低频是阻抗很小，高频时阻抗急剧升高。信号频率越高，磁场越容易辐射出去。一般信号线是没有屏蔽的， 比如现在我所用的看总线，这些信号线就成了完美的天线，这个天线不停的接受周围的高频信号，这些信号的叠加改变了实际要传输的信号。 磁环可以很好的通过有用的信号同时抑制高频的干扰。信号在高频段，感抗仍然保持很小而阻抗很大，使得高频信号的能量穿过磁性材料时转换成热量散发出去，从阻碍了 高频信号的通过，抑制了高频信号的干扰。通常最佳抑制频率范围跟甜氧体抑制元件有关，通常磁导率越高，抑制频率越低。铁氧体体积越大， 抑制效果也越好。体积一定时长而细的比短而粗的抑制效果好。内径越小，抑制效果也越好。抑制供膜信号干扰时， 可以将信号和电源线同时穿过磁环，为了增加效果，可以在磁环上对称的绕几圈， 增加电感量，增强对供膜信号的吸收效果，但是对叉摸信号没有影响。原件应当安装在靠近干扰源的地方，对于输入输出电路，应尽量靠近屏蔽盒的进出口处。点个赞呗师傅。
497塞北科技小课堂
00:27查看AI文稿AI文稿你知道电器上面的小圆柱体，电脑的电源线或者是鼠标和键盘上的线能看到一个小圆柱体，你知道它是什么吗？有什么作用呢？这个东西的学名叫做磁屏闭环，它是用来减少电磁信号干扰和射频干扰的， 也就是减少不必要的信号或噪声干扰。如果没有他，耳机和音箱中就会出现烦人的电流声，你了解了吗？关注我，了解更多。

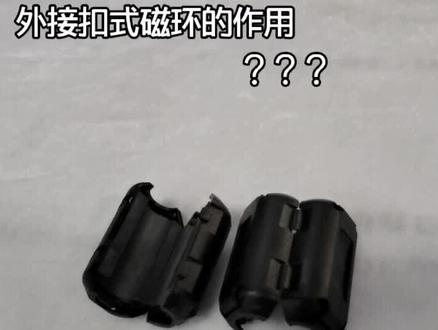

00:19查看AI文稿AI文稿电器设备上经常套有这种卡扣，抗干扰磁环主要过滤干扰，保护信号。 卡扣是直接套在信号线上，环形主要用在电源输入和输出端，缠绕变频器的输出端可以采用环形磁环。
392工程师e家(华控技术)
00:14查看AI文稿AI文稿老公啊，给我拿根好线。咋了？我电脑换了个地方，显示器老有水波纹。哎呀，简单小问题，你这干扰太大。我给你加俩磁环滤波抗干扰，解决你的问题啊！这加俩，这都行了。
171绿联为简专卖店
00:30查看AI文稿AI文稿我们在电脑电源线上经常能看到圆柱形像电池一样的物体。这个东西是铁氧体。磁珠，也叫铁氧体饿流圈，里面是有氧化铁和其他金属组成的一种磁性陶瓷。主要是可以减少电磁和射频的干扰， 抑制高频噪声，过滤掉不必要的信号和噪音。一般来说，线缆越长，藕盒的噪声越大，对于抑制噪声的要求也越高。关注大 a， 了解更多电子元器件干货。
37大A说电子
03:15查看AI文稿AI文稿每天两分钟，安全用电更轻松。大家好，我是电工谷子，今天咱来说一说笔记本电源线上有个黑疙瘩，他是干什么用的呢？同时咱们讲解一下铁羊体磁环的工作原理。 好了，首先咱也对这个黑疙瘩进行一个大概的了解。这个黑疙瘩的学名叫做铁羊体磁环， 从名字里我们就可以知道铁羊体记忆铁的氧化物，所以说这个黑疙瘩的主要成分是铁的氧化物。 电源线穿过铁氧体磁环可以起到抑制高频噪声和斜波的作用。在磁环的作用下，不仅可以保证有用信号的通过，而且还能 抑制高频干扰信号，从而提高了输入的质量。电源线穿过它可以保证我们的供电电压的稳定，高端一些的 usb 线或者信号线也会穿过一个这样的磁环， 可以保证我们传输数据的稳定。咱们刚才说了，铁氧体磁环的主要成分为铁的氧化物，所以它成本比较低廉，使用方便，效果明显，很多地方都可以见得到。 下面咱就把天安体磁环拆开，进一步了解天安体磁环是如何工作的。咱先普及一个小知识，咱们知道信号频率越高，越容易辐射出去，而一 般的信号线又没有屏蔽层，那么这些信号线就成了很好的天线，接收了周围环境中各种杂乱的高频信号。这些杂乱的信号 叠加在本来传输的信号上，就会导致有用信号的失真。而在填氧体磁环的作用下，可以保证我们有用的信号很好的通过，又能抑制高频干扰信号的通过， 成本低廉，效果稳定，非常合适。下面咱们来看这一张图片。铁羊体磁环可以抑制高频干扰信号，它就相当于一个低通滤波器，允许低频的信号通过，而对于高频信 信号则是有抑制吸收的作用，他的医治原理是由主抗特性来体现的。咱们来看下面这张图，不同词环在不同频率下有着不同的主抗特性， 频率增大，阻抗也就会增大。横坐标指示的是频率的大小，宋坐标指示的是阻抗的大小。从图上咱们就可以看到，阻抗会随着频率的增高而增大， 所以我们磁环对一至高频信号具有很好的效果。好了，今天视频就到这了，喜欢我的记得关注我哦，每天给您分享更多的电力小知识，拜拜！
179电力科普侠
00:30查看AI文稿AI文稿你们知道这个显然柱是干什么的吗？电脑充电线啊，视频线啊，上面都有这个小东西。这个东西啊其实就是一种抗干扰元件，可以很好的吸收高频干扰，学名叫什么？吸收磁环， 大家都知道我们周围环境中还在这各种杂乱的高频信号，这些高频信号会叠加在正常传输的信号上产生干扰，而这个磁环恰恰可以很好的通过正常信号抑制高频信号，这无疑是提高了输入输出质量。还有更重要的是这个东西它便宜啊。
153思科

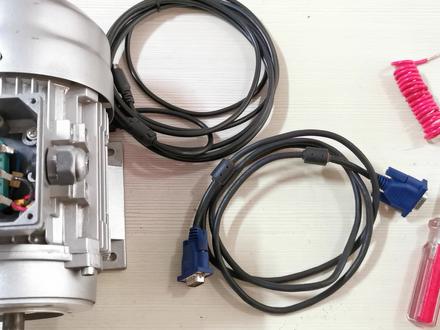

02:42查看AI文稿AI文稿哈喽，大家好，这是我们电工师傅经常都会用到的 vga 通信数据线，细心的网友发现，这个 vga 线上面都有两个这个 小的黑块。那么这个小黑块究竟是什么作用呢？很多的电工都不明白，我们今天就一起来交流学习一下。这个小黑块我们称之为磁环， 他的专业名称叫做铁羊体磁环，他主要是用来套在我们的信号线或者电源线上面，主要用来消除高频杂波和尖锐的信号， 主要用来减小或者排除干扰员对于我们视频信号的一个干扰。我们都知道这个 vga 数据线一般一端连接着我们的显示器 或者大屏，一端连接在我们的主机，主机里面一般都包含着高频信号。说白了，这两个小黑块 他的主要作用是进行电磁屏蔽，一致电磁干扰对于高频信号这个作用是非常大的。 如果说我们没有这个词环，那么我们大屏上面的画面，或者说屏幕上面的画面经常都会出现抖动、失真、跳动的情况。当然了，我们反过来说，如果说 我们的屏幕画面经常抖动，基本上都是这个小黑块或者说磁环出了问题。如果说短距离，距离非常短的情况下，我们的 vga 线没有这个磁环也是可以 使用的，因为他的距离比较短，失真不严重。但是如果说这个 vga 数据线 远距离的使用，那么一定要有这个提扬体磁环，否则的话，我们的画面失真 缺失会非常的严重，我们看不清楚，画面抖动的非常厉害，一定要注意这一点。所以说我们的 vga 线上面基本上都有这个铁羊体磁环，当然了 这个磁环它应用是非常广泛的，不仅仅应用于 vga 这个通讯线， 很多的通讯线上面都有这个天然体磁环，内部就是一个环，外部用塑料把它给密封好了。我们外观看起来就是一个小黑块。 基本上我们的工控自动化里面这个数据线都有这个磁环，抗干扰的作用，非常实用。我们一起交流学习吧。
45一点门道

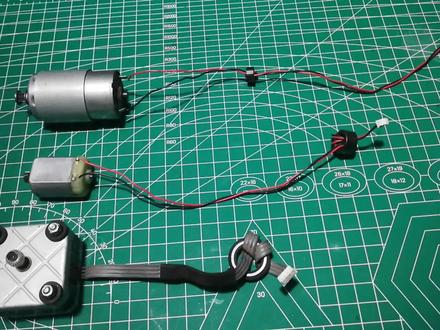

02:54查看AI文稿AI文稿我们经常在一些仪器设备上看到这种情况，就是导线或信号线会缠绕通过一个磁环。 这三个电机是从之前那台喷墨打印机上拆解下来的，两个有刷直流电机，一个不进电机。可以看到这三个电机都缠绕了一个磁环， 这是干什么用的呢？这个磁环说白了就是我们上期讲的电感器。 磁环是由铁氧体材料制成的导磁体有助于传导，加强磁场。要注意一点，这个导磁体本身没有磁性，它并不能吸引铁器。 二流圈在电路中就是起到了抗干扰的作用，对高频噪声有很好的一 作用。我们上节刚讲过电感器，知道了电感器可以通低频阻，高频频率越高，电感器对他的阻碍越大，也就是杆亢越大。 所以我们就是利用电感器的这个特性，把信号线穿过磁环绕几圈，实际就构成了一个电感。 把它串在电路中，就可以抑制高频干扰，使我们正常的信号更加洁净，使设备运行更稳定。除了这个我们生活中常见的像电脑显示器的信号线或笔记本电源适配器上那个黑色的圆柱体里边就是这个丝环， 包括一些高档的键盘、鼠标，他们的线上也有这些抗干扰的磁环，所以绕一个磁环是简单 方便、廉价得一个抗干扰手段。那有人会问，我家的电机上怎么没有钥匙环， 实际绕不绕此环要看具体工作环境。如果你的电机只是一个小风扇，那么就没有必要做这个，你的只有两节干电池，带一个小风扇就没有高频干扰，退一步讲，就算有高频干扰也无所谓了， 这些干扰就算影响了你的电机，他的转速有了稍许影响你也感觉不到，对你来说无所谓。 而我手上的这三台电机是用在打印机上的，是一个很精密的仪器，这些电机直接控制打印头， 还有送纸的齿轮，他们的转动必须精确，对信号控制的精度要求很高，所以他们 控制线都要加抗干扰的磁环。那么是不是绕的杂数越多越好呢？并不是的， 因为不同设备他们的干扰员不一样，高频干扰的频率各不相同，所以具体绕多少杂需根据实际情况来决定。好，今天我们就分享到这里，关注我，一起交流，共同进步，我们下期见！
