su2022界面设置教程
粉丝8813获赞1.9万
相关视频
07:40查看AI文稿AI文稿大家好，我是马舞老师。上一节课我们对草图的见面已经有了一定的了解，这一节课我们开始学习与工具栏有关的操作。 虽然是该是阿婆菜单上汇集了草毒的全部功能，但如果全部使用菜单进行操作，就会影响我们的工作效率。 工具栏就是为了提高我们的工作效率而设置的。首先我们看工具栏的开启、关闭及其位置的调整。 我们可以在工具栏上或工具栏后边的空白区域单击鼠标右键，这时就会令 出草图的所有工具栏。草图内置了二十多个工具栏，这些都是草图内置的。通常每个工具栏包括了一组同一种类型的操作，比如与绘图有关的，与编辑有关的 工具栏前面有对号的，表示已经开启了，否则是关掉的。我们可以在工具栏的名称上单击鼠标左键进行切换。比如现在我就单击相机， 相机工具栏被开启了，现在我重新单击相机，他又被关掉了， 我再次把它打开。现在的工具栏是以悬浮的小窗口方式出现的， 我们可以对这个小窗口的大小进行调整， 也可以在这个窗口的标题栏上拖动鼠标来移动他的位置。 这种悬浮的工作栏一般来说占用工作区，影响我们的绘图，特别是打开多个时。为了减少他们的影响，我们通常讲他停靠在工作区的四周。 停靠的方法是将工具栏向草图工作区四周的边框进行拖动。 当工具栏位于边框位置时，他就会变成一个条状的。如果这个地方已经有工具栏了， 他就会被放置在工具栏的后边，如果我们继续拖动的话，他就会被放置到一个新的一行上。 对于已经停放好的工具栏，他的前面有一条虚线，我们可以将鼠标移动到虚线的上边，再次拖动他。 当工具栏被拖放到工作区之后，他又变成了浮动窗口，我们还可以将他拖放到 工作区的左侧、底部及右侧。 工具栏一般停放在工作区的顶部及左侧比较合理，当然 然了，也可按你个人的习惯进行放置。现在我把这个工具栏关掉，我把这个工具栏也关掉， 这个我姐讲他脱放出来关掉。刚才我们是通过在工具栏上单击鼠标右键来开启其他工具栏的， 但是如果所有的工具栏都关掉了，那么怎么再打开工具栏呢？这是不要慌，我们可以使用万能的菜单，我们可以单击视图，然后单击工具栏， 这时出现了一个窗口，他就是工具栏管理器，所有的工具栏都会在这个列表里显示出来，我们可以通过勾选将它开 开启，比如这个大工具栏，现在我就勾选他，大工具栏又被重新开启了。 这个大工具栏比较特殊，他几乎集中了草图所有常用的功能，而且这个窗口的大小不能调整，他也仅能停靠在工作区的左侧或右侧， 不能够停靠在上边或者底部，现在我就将它停放到默认的位置。左侧 还有一个比较常用的工具栏，使用入门默认情况下，他也是开启的，现在我将他拖放到顶 部默认的位置。 我们可以看到使用入门工具栏上的图标，除了第一个和最后一个，其他图标在这个工具栏上都是存在的。 在工具栏管理器开启的情况下，我们还可以对工具栏上的图标的位置进行调整，比如我将这个图标拖放到最后， 还可以将工具栏上的图标拖出来，然后将它删除掉。 还可以讲一个工具栏上的图标拖放到另外一个工具栏上，比如我讲这个图标拖放到这个工具栏的上。 在拖放时，我们还可以先按下 ctrl 键，然后对图标进行复制。比如我讲这个删除的图标复制到这个位置， 如果草图自带的工具栏被你改乱了，也不用担心，我们还可以将它恢复到原来默认的状态。 比如这里有一个小人图标被我移动到了这里，现在将这个使用入门工具栏选上，然后单击重设，单击是 可见这个小人图标又回来了。使用入门这个工具栏又 恢复到了原来的样子。如果你想讲草图所有自带的工具栏的图标都恢复到原始默认的状态，可以直接单击全部重置这个按钮，现在我就单击他 单机式，可见这里的小人图标消失了，这个工具栏又恢复到了默认状态。 那么本节教程到此就结束了，关于草图工具栏的其他知识，下一节课我们继续学习，谢谢大家的观看。
238Ma5老师
06:54
07:23查看AI文稿AI文稿大家好，我是马舞老师。从本课开始，我带领大家正式的进行 skyshara 二零二二的学习。 skysapp 安装完之后，会在桌面上自动创建 skysapple pro 二零二二图标，我们只需双击这个图标就可以打开草图大师了，现在我就双击他 草头大师。启动后，首先出现的是一个欢迎界面，这里有三个选项，分别是文件、学习和许可。首先我们看文件，在文件的下面又有三个选， 分别是新建模型、打开文件和打开最近所使用过的文件。 新建模型也就是创建一个新文件，草图大师的文件也被称为项目文件或场景文件。在新建模型时，我们要选择一个模板， 我们可以单击更多模板，将所有的模板都显示出来。 那么什么是模板呢？模板也是一种文件，他保存了场景中一些重要的设置，比如建模时所使用的单位， 是否包含用作参照的人物适口的位置等。通过模板可以减少我们 对场景的设置，从而提高效率。这些都是草图自带的模板，模板也可以自己创建，这些在以后的课程中会学到的。 草图的单位可使用英制或米制，对于我们国人来说，一般使用米制。如果是大型的建筑或建筑群，建议使用米。 如果是一个小型的室内空间，建议使用厘米或毫米。因为我们在建模时经常会输入模型的尺寸， 所以单位设置的合理可以提高你的效率。比如同样是一米长的线，如果以米为单位，输入一就可以了，以毫米 你为单位的话要输入一千。对于你经常使用的模板，可以在这个模板底部的小圆上单击鼠标左键，将它设为默认模板， 这样下次启动草图大师的时候，就会将这个模板放到最前面了， 将更多模板关掉，接下来看学习。草图大师为我们在这里提供了三个链接，分别是草图论坛、草图校园和草图视频。 这是我把这三个网站打开后的效果。第一个是草图的官方论坛，有问题时可以在论坛上发布， 蝎子寻求帮助。第二个是草图的校园，这里呢提供了一些免费的视频教程。 第三个是草图在 u top 网站上发布的一些视频教程，我们国内是无法直接访问的， 由于这三个网站都在国外，即使能打开的话，速度也是非常慢的，这些资料也都是英文的，有兴趣的话自己也可以看一下。 许可这一项是关于授权许可证的，如果大家的死盖扎法正常运行了，就不用再管他了。 在界面的左上角还有一个人物图标，单击这个图标也可以对授权进行 管理。换了登录草图大师的官方网站，如果你在草图的官网注册了用户，可以单击登录。打开草图的登录界面， 登录的好处是可以从草图的官网下载素材或者插件，这些在以后我再详细讲解，现在不用管他， 单击文件，现在我选择一个模板，比如这个米制的简单模板，在模板上边单击鼠标左键， 草图大师被正式打开了。我们首先来熟悉草图的界面， 草图的界面有五部分组成，第一个是顶部的菜单，这里包含了草图的所有功能，后面我们会逐向学习的。 第二个是工具栏，这些有小图标的就是草图的工具栏，每一个图标都是一项功能的快捷方式。 第三个是中间的这块区域，也称为工作区，以后建模就是在这个区域进行的。 比如现在我在工具栏上将四边形这个工具选上，然后在中间这个绘图 区域单击鼠标左键，然后就拖拽出来一个四边形，再次按下鼠标左键，这样就创建出来了一个四边形平面。 第四个是底部的状态栏，他会显示出与操作有关的提示信息，比如当我们将鼠标移动到这个工具上的时候，就会显示出与这个工具有关的操作信息。 第五个是右侧的这些操作面板，通过这些操作面板可以对场景及模型进行更加复杂的设置，比如我对这个平面复材质， 现在我将这个材质选上，然后在这个面上单击鼠标左键，这个面的颜色就改变了。关于草图大师的界面我就介绍到这里， 那么本节视频就结束了，下一节课我们将继续学习与草图工具栏有关的操作，谢谢大家的观看。
258Ma5老师
06:22

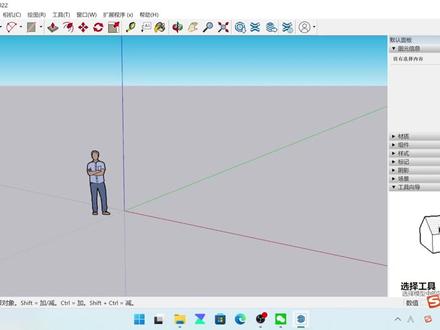

03:41查看AI文稿AI文稿之前我们来安装草图大师二零二二版，打开我的电脑，在地盘，我们先借一个草图大师的那个文件夹， 然后打开草头大师下载后的那个文件包，我们把它减压到底盘，我们新建的草头大师的这个文件夹里面， 解压完了以后，我们打开解压好的那个文件夹， 然后双击这个草 大事业园城区 这里，我们点更改，装在那个地盘，不要往谁盘中，然后选草头大师的这个文件夹， 他这里的话有空文件夹，我们重新借一个曹操大师的文件夹，解压的那个软件包的文件夹里边还装不了， 我们在地盘重新新建一个走大师的文件夹， 然后这里点更改，找到我们刚才接的那个 su 二，点二按点安装， 这里点不再提醒点允许程序所有操作，这个也是就是我们有杀毒软件没关的话，他就会出现这种界面。点完成， 然后我们打开我们解压的那个大师这个文件夹，找到超出大师这个英语程序，然后右右 及复制， 然后打开，我们从大师这个文件位置所在的文件位置，然后在空白处把它摘卸进来，点切换目标中的文件， 然后我们双击打开草图大师 这里，点，我同意 点继续 这个的话就是他一个工作的界面。 好，我们求安全完成。
131壹对壹技术指导
10:38
16:52查看AI文稿AI文稿大家好，欢迎大家来学习 su 草图大师课程，我是主典老师郭晨，在本节课程当中，我将带着大家一起来学习阳光防模型的制作。首先来看一下啊， 对应图片当中的这样一个阳光房的模型，就是在本节课程当中给大家所分享的案例，那么针对于这个阳光房，我们从它的 cd 图纸开始来进行一个导入，然后依据对应的图纸内容去进行模型的绘制。首先打开草图大师软件， 那么既然是要导入他对应的一个 cd 图纸，那么我们可以直接在文件点击导入，然后找到对应的这一张图 是阳光房的一个施工图，双击直接导入进来，然后这里呢点击关闭，那么现在的话呢，对应的一个图纸就导入进来了，我们可以看到，那么这里的话呢，是他的一个顶面图啊，这个是前世图， 然后这一个的话呢是优势图，我们可以理解为这个是南立面，这个呢是东立面，那么这个的话呢，你可以理解成是一个屋顶的平面图。好， 那么针对于这三张图纸啊，三个不同内容的一个图纸的话，那我们先选择他们，然后给他进行解组， 选择他们点击右键炸开模式，然后呢再单独的选择其中的一个，点击右键创建群组啊，好，那么其他的几个的话呢，同样就快速的操作啊，创建群组 创建完成之后，接下来选择这里的南立面图，然后呢我们在模型管理这里啊，有一个标记啊，在标记当中呢，给他添加一个，那么这个标记的名称呢，给他命名为南立面图， 再添加一个，这一个的话呢可以命名为东丽面图， 再添加一个啊，那么这里的话呢，我们就叫做一个屋顶平面图或者是平面图。 好，然后接下来的话呢，我们可以直接选择他，那么他呢对应的是一个南立面，我们可以直接选择他，在标记当中啊，给他切换到南立面图，然后这一个呢给他切换到东立面，然后这一个呢给他切换到平面图。好，那么通过这样的一个标记之后 有什么好处呢？比如说我现在把他们的一个位置找准了，对吧？好，然后呢我不想要看到某一个内容，我就可以直接点击这里的小眼睛啊，进行隐藏，看到没有非常的方便啊，你再点击一下呢，他又显示出来， 这样的话呢，也方便我们去进行一个管理啊，大家也可以把它理解成一个图层。好，然后的话呢再选择他，首先是这里的南立面图，南立面图的话呢，选择他，然后激活旋转工具，锁定一下红轴旋转，从这里来旋转九十度， 让他立起来，因为他对应的是一个立面图，对吧？所以一定要让他立起来啊，然后这一个的话呢，同样的激活旋转工具啊，锁定红轴，给他旋转九十度，然后呢再来旋转九十度， 这个时候的话呢是以 z 轴啊，也就是蓝轴为旋转轴啊。好，然后呢直接输入九十度好了，然后呢我再选择他，激活移动工具啊，从这一点开始移动捕捉到，对，这一点。 好，把这两个图纸呢给他进行对齐，然后这一个呢是对于哪一个平面图，对吧？那么这个平面图的话呢，我们可以直接把这两个选中好，然后 激活移动工具啊，以这里他们之间的一个焦点为移动基准点，然后呢移动捕捉到这里来好了，那么现在的话呢，他们的一个位置就进行来对齐，然后同时再选择他们激活移动工具， 从这一点开始锁定一下兰州，向上给他移动捕捉对齐到这个位置 好了。那么现在的话呢，对应的一个施工图纸啊，也就是它的一个 cd 的图纸呢，我们就已经把它的位置去进行了一个调整完成，那么调整完成之后，接下来的话呢，我们就开始去进行一个绘制了， 首先我们可以在这里激活举行工具，从这一点开始好给他捕捉到这一点， 然后激活推拉工具，向上推拉，推拉到和这里的一个平面图平齐一样的高度就可以了。然后接下来的话呢，我们进入到前视图当中啊，前视图，那么对应的， 然后呢就是在这里的一个仕途里面呢，好，然后我们可以直接先三击当前的这个模型，点击右键给他创建一个群组啊，创建一个群组，然后再双击进去啊，然后呢再来进行操作啊，那么这个时候我们可以直接来 激活举行工具，从这一点开始捕捉，捕捉到哪一点呢？到这一点， 然后在右视图里面的话呢，也就是在右边啊，从这一点开始进行捕捉到这里 好了，然后的话呢，接下来我们可以直接通过这里头推拉工具，把这个面向后推拉，推拉到与这个面对齐，那么这个的话呢，中间呢就直接给他挖出这样的一个洞了，然后 这一个的话呢，我们可以直接选择这一个面激活移动工具，从这一点开始 按扛扯键啊，锁定一下红肘，然后呢给他复制一个过来，然后这里同样的按扛扯键 给他复制一个锁定红轴到这里，然后同样的按康折键啊，依次来进行一个复制好了，那么现在的话呢，这边啊就同样的也添加了对应的一个举行的分段效果，那么接下来的话呢，通过推拉工具把这一个面双击进去啊， 推拉和这一个面对齐，那么这一个的话呢，同样推拉和这一个面给他对齐，那么现在的话呢，这里 就创建完成，那么这里的话呢，就相当于他的一个四个支撑点呢，然后在顶式图当中呢，双击进入到他的编辑组内激活举行工具，从这一点捕捉到这一点 好，然后呢我们可以直接激活对应的推拉工具，从这里推拉到底端好，那么推拉到底端之后呢，他这里并没有去形成一个洞口，对吧？我们可以直接选择这里的面按 delete 给他删除掉就可以了。 好了，那么现在的话呢，他的一个框架的支撑结构就已经创建完成，创建完成之后的话呢，接下来可以进入到前视图当中来创建他这里的一个门窗，那么这里的门窗的话呢，我们来分析一下。首先 先把这里每一块啊，这边的话呢，总共有四个，对吧？那么每一个的话呢，都是相同的，所以我们在进行制作的时候呢，只选择制作其中的一个就可以了，比如说我做这一个，对吧？做这一个也可以， 然后的话呢，这一个我们再来分析它顶部和底部的结构呢，又是非常相似的，只是说底部的长度啊，他的一个高度是要高于这里的一个 高度的啊，他们的尺寸不太一样，那么这个呢，我们都可以通过后期去进行调整，所以呢接下来事情就变得非常的简单了，对吗？我们可以直接来创建其中的一个 激活举行工具，从这一点开始给他进行一个捕捉创建，然后呢中间再给他创建一个 好了，那么接下来的话呢，我们可以三击当前的模型，点击右键创建群组啊，给他创建一个群组。创建完群组之后呢，接下来双击进入他的一个编辑组内，通过推拉工具把外围这一个边，也就是他的一个 窗框，那么这里的话呢，一定要按一下扛扯键啊，好给他推拉对齐到这里啊，记住啊，是这个施工图的一个 cd 图纸，这个地方啊，给他推拉对齐 好了，那么现在的话呢，这里我们就已经推拉完成，推拉完成之后的话呢，那么这一个面他应该是玻璃，对吧？那么我们可以直接选择他啊，选择他，然后接下来的话呢，给他点击右 后界来创建群组。好，同样的话呢，给他也创建一个群组啊，然后我们可以直接通过移动工具把这里给他移动捕捉到 中点处。既然他是玻璃，那么我们可以在对应的材质面板里面啊，给他找到一个叫玻璃的材质， 把这个玻璃呢赋予给他，那么这个玻璃我们也可以去进行调整，比如说他这里的一个颜色，透明度等等这些啊，那么这里呢，不需要去使用他的一个纹理图像啊，我们调整一下他对应的颜色就可以了。 好了，那么现在的话呢，这里他的一个玻璃的效果就已经出来了， 对吧？好，然后的话呢，这里是他的一个窗框，对不对？窗框的话呢，我可以让他啊更有一点细节，比如说在这里呢，我进入到他的一个俯视图当中啊， 把这里给他通过直线工具从这里向上啊，绘制多少呢？我们绘制一个二二毫米的长度。好，然后的话呢，同样的这里向右绘制一个二。好，然后的话呢，再来从这里捕捉啊， 捕捉到他的端点，然后到这里的一个端点看到了吧？好了，接下来的话呢，双击这一个面，通过这里的路径跟随点击刚才的这个小三角面，那么现 现在的话呢，他这里就进行了一个倒角，对不对？那么他的细节的话呢，会更丰富一些，看到了吧？好了， 那么现在的话呢，这里一个单个的模型就已经创建完成了，是吧？好，创建完成之后的话呢，接下来是底部的啊，底部的模型呢，我就可以直接选择他激活移动工具，从这一点开始，按一下 ctrl 键向下移动，捕捉对齐的这一点 好了，然后进入到显示图当中，双击进入编辑组，选择下步的这些面啊激活移动工具，从这一点开始， 向下移动，捕捉对齐到他的底端，然后这里是他的玻璃，对吧？玻璃的话 呢，我们就可以直接通过缩放工具把这里向下进行缩放，捕捉对齐到底端 好了，那么现在的话呢，这里我们就已经创建完成了，对吧？那么创建完成之后的话呢，接下来就要开始去进行复制了，因为这里有非常多，对不对？那么这些复制的话呢，在复制之前，我们先把它的材质给它添加好， 如果不去先提前添加好他的材质，那么后面的话呢，就有非常多的材质需要去逐个的进行添加，将会变得非常的麻烦。所以呢，我们在这里啊，先双击进入到他的编辑组， 把这里的模型连续点击三次啊，把他们全部选中，选中完成之后再对应材质，这里呢我们找到一个木质纹，木质纹 文的话呢，你随便选择一个，比如说这里的一个市面木板零一啊，我就选择他，然后直接赋予给当前的模型，那么当前的这个模型他的一个贴图的显示效果，我们可以看到这里呢， 他的纹路不太清晰，对吧？那么就可以直接进入到编辑啊里面，把这里的一个大小设置为六百，那么现在纹路呢就会变得更加的清晰一些，也可以给到五百， 好了，这个呢是五百的效果，然后呢我还可以通过这里的一个亮度值，把它的亮度饱和度降低一些啊，调整一下它对应的颜色关系， 大概是这样的一个效果，看上去的话呢，会稍微的舒服一些，是吧？好，然后呢在双击进入到下方的编辑组内， 连续三次点击当前的这个门框的模型，我们可以把这个材质赋予给他，那么这两个呢就是一样的了，对不对？好，既然是一样的，那么我们就可以直接选择他啊，然后呢按扛水键再加选对应这个模型， 激活移动工具，我们从这里开始安康折件啊， 向这里进行一个补折对齐好，然后这一个的话呢，给他移动复制过来 好了。那么现在的话呢，中间这里啊，我并没有去一起去进行一个复制啊，这里的话呢，因为他们和两边是有所不同的，那么这个时候我们可以直接进入到他的一个编辑组内啊，这个编辑组内的话呢，我们可以直接先把这两个模型加选，然后 通过移动工具啊，从这一点开始啊，记住从这一点开始，锁定一下绿轴，然后移动摆放到这个位置和他对齐，看到了吧？好， 然后这一边的话呢，我们就可以直接双击进入编辑组内，把这个面通过推拉工具推拉和这里去进行对齐， 然后这一个的话呢，同样的双击进入编辑组内，通过推拉工具把这个面 进行推拉谱的对齐好了，那么现在的话呢，这里他的一个尺寸关系就没有问题了，然后再把这两个选中，通过移动工具按一下康折键，给他移动复制过来， 捕捉过来好了。那么现在的话呢，这里他的一个门窗啊，我们就已经给他创建完成了，对吧？那么这里的材质效果的话呢，我们可以直接双击进去， 全选所有的模型，把这个材质赋予给他。那么如果你想要他和对应的这个门框啊，他们有一个不同的一个材质效果呢，那么我们也可以直接双击进去啊，去单独的把这个赋予给他， 全选所有的模型啊，好，富裕，给他，富裕给他之后的话呢，然后再去进行调整，比如说把他这里的一个尺寸给他设置到五百， 然后这里的颜色的话呢，我们可以稍微的亮一些，饱和度稍微的降那么一点点啊，让他 和这里的话呢，有一个区分关系就可以了。好，有一个稍微的一个不同，对不对？这两个颜色啊，稍微的不同，是吗？ 好，那么现在的话呢，这一边的一个模型我们就已经创建完成，对吧？然后呢还有这里的一个动力面的一个门窗，包括 背面啊，还有左边的一个门窗，以及顶部的门窗。那么这些的话呢，我们留在下一节课程当中来给大家去进行讲解和分享。 本节课程我就先给大家分享到这里啊，那么如果同学们想要去系统化的学习和提升早读大师的一个实战技术的话，都可以 去私信联系沐辰老师，沐辰老师这边有一套非常系统非常全面的一个课程啊，去帮助大家来进行一个全方位的提升。 好，那么本节课程呢，我就先给大家分享到这里，感谢大家的观看，大家再见。
205沐 辰
14:48查看AI文稿AI文稿大家好，欢迎大家来学习 su 草读大师，我是主讲老师沐辰，在本节课程当中，我将针对直线工具来进行一个全方位的讲解， 那么对应的直线工具呢？打开软件，在工具栏这里一个小铅笔的这个图标，那么他呢就是对应的直线工具， 那么在这样的一个直线工具当中啊，我们要学习到的有六点，首先是直线的一个绘制，第二个呢是锁定走向，也就是如何来绘制具体的一个走向的直线， 第三个呢是分割平面，第四个是捕捉，第五个呢是测量长度，第六个呢就是连接封面，那么这些的话呢也可以说是直线工具的一些各自本身的特点的。好，那么接下来的话呢，我们先打开软件， 对于直线工具呢，我们在进行绘制的时候，可以直接通过鼠标左键来进行点击，激活直线工具，然后在场景当中 点击鼠标左键指定第一个顶点，然后拖动鼠标，这个时候的话呢你的左键呢是可以直接松开的，那么拖动到第二个短点的时候，直接点击鼠标左键，那么这个时候呢就已经创建了 一条直线，那么这条直线创建完成之后，当前的鼠标呢，它依然是显示继续进行下一步的创建。 如果我们只需要创建这一段纸线，那么接下来呢我们只需要将鼠标停留在这里的选择工具上面，点击鼠标左键，那么这里呢就完成创建， 这个呢是直接通过手包左键点击选择，当然也可以直接按空格键，空格键呢就是选择的快捷键，比如说我们来试一下 激活直线工具，点击指定第一点，然后指定第二点啊，然后按一下空格键，那么这里呢就直接完成创建，这个呢是对应的直线 线的创建，同样他这里的话呢有属于直线工具的默认快捷键，他的默认快捷键呢是 l 键， 同学们你们也可以自己去设置直线的快捷键。好，那么呢比如说我现在按一下快捷键， 然后鼠标就自动切换成了直线工具的图标，然后呢我们再来进行直线的绘制就可以了，绘制完成之后按空壳键。好，那么这个呢就是对哪一个直线工具的创建方法， 那么接下来的话呢，锁定轴向，也就是说我们接下来要创建一些和当前这里的红轴，绿轴 和兰州三个方向相互平行的一些直线，又应该如何来进行创建呢？那么接下来大家看一下啊，首先激活指尖工具，然后随意的指定第一点，那么如果我们想要去创建 红色轴向，也就是这里的一个红轴的一个轴向的直线的话，那么我们可以直接将鼠标进行旋转拖动，当这里的直线变成红色的时候，那么他这里的话呢就是直接 与当前的这个红轴相互平行，那么如果是绿轴呢，我们在这里将鼠标移动到这里，和当前的这个绿轴相互平行，那么它这里自动就会变成这样的一个绿色的直线， 然后呢兰州同理也是一样的创建方法，那么这个时候我们点击鼠标左键指定他的第二个短点，记住一定要是当你的直线呈现红色或者是绿色以及 蓝色显示的时候，你再去点击鼠标左键，那么这个时候所创建出来的这一条直线，它才是锁定在对于哪一个轴向上。 好，那么这个呢是直接通过软件的自动捕捉的一个功能，那么接下来的话呢，如果我们不想要通过这样一个功能，我们可以直接通过键盘上面的方向键来进行锁定， 比如说你想要锁定在红轴上，那么我现在的话呢，先指定第一点，然后直接按一下 方向，键盘上面的右方向键，在这里的话呢，也就是我们键盘上面有这样的一个四个方向键，对吧？上下左右，那么他的排列的话呢，应该是这样的 这里，然后呢这里是向左，这里是向右，然后这里呢是向下，对吧？那么这个呢上左右，那么对应的这 四个方向其实只有三个方向键，因为这里呢只有三个轴向，首先是向右，也就是这一个向右的一个方向键呢，他是 红轴，也就是你按一下他的话呢，就直接锁定在红轴方向上，向左的方向键呢，他对应的 就是绿轴啊，就是这一条绿轴，然后向上的黄灯键呢，他对应的就是蓝轴，那么这个呢，他们所对应的这个关系，大家一定要记住，右对应的红，左对应的绿 上对应的是蓝色的，也就是蓝轴。好，那么通过这样的一个方式的话呢，我们现在将对应的直线锁定在红轴方向上了，对吧？好，那么接下来的话呢，我想要锁定在绿轴方向上，直接按一下左方向键，那么它这里呢 就成了这样的一个绿色的显示，并且直接锁定在绿色的轴向上，那么蓝色的也就是蓝轴呢，我们可以直接按一下上方向键，那么大家可以看一下，也就是不论你的鼠标放到哪里，它这里 都会直接锁定在篮轴方向上，然后呢再去进行创建，那么所创建出来的这一条直线，他就是和对应的篮轴相互平行。好，那么这个的话呢，就是直接通过快捷键的方式来锁定 对应的走向，那么接下来下面一个就是对应的一个分割平面的功能了，分割平面这个是什么意思呢？我现在先将场景当中啊所有的物体全部给他删除，并且进入到这里的 前视图或者是顶视图啊，也就是俯视图。好了，那么现在的话呢，我来创建一个举行平面。好，那么现在的话呢，这里是他对于哪一个举行平面， 那么我们接下来的话呢，要了解到的是直线工具的一个分割的功能，也就是它可以直接将一个平面分割成多个平面，现在这里的话呢，我们来选择的话，那么只是选择了一个平面，对吧？ 他总共也只有一个平面，那么接下来大家看一下，我如果在这里会这一条直线。好，那么现在大家再来看一下，我在选择的时候，那么这里呢总共就有了两个平面，看到没有，那么如果我再来会这一条直线，他现在这里呢总共就会有 四个平面，看到没有，那么这个呢就是对应的一个直线工具的分割平面的功能，他可以将我们对应的平面来一分 分为二，二分为四，通过这样哪个方式啊来进行平面之间的一个分割。 好，那么这个呢就是他的一个分割的功能，接下来呢是捕捉个点的，那么比如说现在 就是这样，哪一个图形，当前场景当中的这样的一个图形，我们激活直线工具的时候，当你把对应哪一个鼠标移动到相对于哪些捕捉点处，那么它这里的话呢，就会出现各种各样的一个捕捉点，也就是这种圆形的捕捉点， 比如说他这里端点，他呢会自动提示当前的这个点呢，他是端点，如果我移动到这个中心处，那么他这里呢显示的就是终点看到了吧，这里呢同样也是终点，也就是说通过 这样的一个方式，你可以快速的捕捉到对应的一些单点，或者是终点 看到没有，那么这个呢是草图大师这一款软件，他的一个自动捕捉的功能，他能够自动去捕捉到对应的一些点， 这个呢是不需要你去进行设置的啊，你也不需要去像其他的软件一样，只有开启捕捉状态下才能够去捕捉割点，他这里呢是自动的去进行捕捉的，也是非常方便看到了吧。好， 那么这个呢就是对应的一个直线工具的捕捉的功能，然后接下来的话呢是测量长度，那么测量长度，比如说我现在我想要了解这一段直线它的长度具体是多少，那么这个时候应该如何 来操作呢？那么我们首先要激活直线工具，然后将鼠标停留在第一个端点处啊，然后点击鼠标左键， 好，那接下来的话呢，将鼠标移动拖拽到第二个短点处，那么这个时候你可以点击左键，也可以不去点击左键，你点击左键无非就是进行这样一条直线的创建了， 你不去点击左键的话呢，也是一样的，那么这个时候大家注意看右下角这里有一个长度数值的显示， 当前这里呢它显示的是一九零六毫米，一千九百零六毫米，也就是说当前这样的一条线段，它的长度呢是一九零六，看到了吧？好，那么这个呢是这一条直线 线的长度，那么如果是这一条斜向直线的长度呢？一样的操作方法啊，我们只需要将鼠标停留在这一个端点处，那么大家看一下右下角这里他的显示是一二二八毫米， 看到没有？好，那么这个的话呢，我们可以直接取消他的创建，那么按下他的一个空格键就可以了，看到没有，那么现在的话呢，这里空格键就已经取消掉了， 那么如果你想要去测量其他的地方的一些线段的长度的话，或者是他的一个尺寸的话，那么可以直接啊通过这样的一个方式来进行测量，看到没有，你只需要将鼠标停留在对应的一个端点处，那么他这里呢 都会显示当前这一条直线的长度，那么通过它的一个长度的显示，我们就可以了解到对于哪一个尺寸和距离。 好了，那么这个的话呢，就是对这样的一个直线工具的测量长度的一个作用， 然后接下来的话呢是连接封面啊，连接封面，那么连接封面呢是什么意思呢？比如说现在我选择这一条直线的，然后给他按 delete 删除掉 好了，或者是这一个同样也给他按 delete 删除掉，对吧？那么现在的话呢，我们可以看到在这里啊，除了这样和这里也就是两个平面，他们之间是一个封闭的平面，对吧？那么这些地方的话呢，都是开的啊，都是非 蜂蜜的。那么接下来我们可以直接激活直线工具，比如说在这里你给他创建一条直线，那么这一条直线他的创建完成，就可以直接形成这样的一个三角形的封闭的平面，那么这个呢就是连接平面的一个功能， 比如说现在这里的话呢，我可以直接通过这样的一个方式给他创建，那么这样的一个平面呢，他就自动生成，看到没有，那么这里呢也是一样的，包括这里同理。那么下面的话呢，同样的 看到没有，那么这些地方的话呢，都是可以直接通过啊直线工具来将当前这里非封闭的一些平面给它进行一个封口，这样的话呢就可以直接将我们 之前破开的这样的一些平面直接给他进行封闭起来。所以说的话呢，对应的这个就是直线工具的一个连接封面的一个作用。那么在这里的话呢，我们可以看到啊，他总共有 几项呢？六项，对不对？除了第一个直线的一个绘制，其他的话呢，下面都是对应的一个直线工具的一些功能和对应的一些操作。比如说锁定的轴向，通过控制方向键盘上面的 左键、右键和上键来确定绿轴、红轴和蓝轴三个方向的一个锁定。然后呢第二个是分割平面，对吧？还有捕捉割点，测量长度，连接封面。那么这里的话呢，对应的这样的一个直线工具啊， 他的一些功能在这里我都给大家去进行了一个罗列，那么大家的话呢，呃，也可以在课后去把这样的一个直线工具 好好的去练习一番。那么大家如果想要去系统的学习这样的一个草读大师的课程的话呢，也可以去联系我，因为我这里呢有一套非常系统的教程，可以分享给大家来进行学习和提升。 好，那么本节课程呢，我们的这个直线工具就先讲解到这里，我们下一节课再见。
1504沐 辰
22:46查看AI文稿AI文稿大家好，欢迎大家来学习 su 草图大师，我是主讲老师沐辰，在本节课程当中，我们将一起来学习一下这一款装饰柜模型的畅解。 对于这一款装饰柜模型呢，我们是首先从他的 cd 图纸开始来根据他的图纸内容去进行一个建模的，所以呢接下来在草图大师软件当中， 我们在文件当中的导入这里直接把对应的这一张 cad 图纸给他导入进来，导入进来之后，接下来呢咱要根据对应的 cad 图纸来进行一个 参考，从而完成当前这一个装饰柜模型的创建。好，那么现在的话呢，我们可以看到它这里呢是在顶式图当中啊，所以呢需要去选择到这里的图纸，然后激活旋转工具， 锁定红轴，将当前的图纸旋转九十度，旋转九十度完成之后，接下来呢可以直接选择它， 点击右键锁定，这样的话呢就不会去对他进行一些误操作。 好，然后接下来呢就根据对应的这一张图纸来进行模型的创建，首先要创建的是他顶部的这个顶板，那么对应的这个顶板呢，可以 直接创建一个矩形，那么这里它是没有对应的捕捉点的，我们可以将鼠标停留在这一点，然后向右移动啊，它会自动进行这样的一个捕捉，同时呢对应的这个点和当前的这些位置也是相互平齐的。 好，那么现在的话呢，这里给他创建完这样的一个矩形之后，接下来需要添加一个厚度，在这里呢向后给他进行推拉，推拉的高度设置为三百五十毫米并回车，然后连续三次点击当前的模型， 直接创建群主，点击右键选择创建群主，现在呢这里顶部的这个 平板内容我们就已经创建完成，接下来创建他的侧板，侧板呢分别左右的两块侧板，然后是中间的这些竖向的隔板，在这里先来创建左右的两块竖向的侧板， 同样也是激活举行工具，从这一点开始进行捕捉，然后捕捉到底端这一点， 然后激活推拉工具，双击直接向后推拉，并且这里推拉的厚度和这里的厚度他是同样的，也是三百五十毫米，然后三击当前的模型，点击右键创建 群组好。创建完成之后，接下来呢我们可以直接选择它激活移动工 据，从这里开始按 ctrl 键来进行移动复制，输入二 x 并回车。好，然后接下来的话呢，我们再来选择，他们 把这里的几块板分别给他选中一块，两块，三块，按住 ctrl 键来进行加选，加选完成之后，接下来激活移动工具，从这一点开始进行捕捉，按 ctrl 键来移动，复制 捕捉对齐到这一点。好，那么现在的话呢，这里就创建完成，创建完成之后，接下来呢，我们可以直接选中 这些物体，激活移动工具，按 ctrl 键向右来进行移动复制，捕捉对齐 这一块。那么现在呢，竖向的所有的板材我们就已经创建完成了，但是在这里可以看到他当前的这个位置是不对的，由于刚才在进行移动捕捉对齐的时候， 我们没有去锁定对应的红轴，对吧？所以呢在这里进入到顶式图当中，把这些全部选中，然后激活移动工具向上移动，这个时候锁定一下绿轴， 这样呢他的位置就能够摆放到正确的位置了。好了，那么这里竖向的我们给他创建完了，接下来呢要创建对应横向的隔板， 那么横向呢，我们就直接通过这里的矩形工具来创建，并且直接 通过推拉工具，双击推拉工具啊，然后呢他就会自动去进行三百五十毫米的一个推拉，然后三击点击鼠标右键创建群众， 创建完成之后，可以直接选择它激活移动工具，从这一点按 ctrl 键移动对齐， 那么这一块的话呢，它的长度和这里是不一样的啊，所以我们先选择这两块激活移动工具， 从这一点捕捉，按一下 ctrl 键移动，捕捉对齐到这里，然后这里呢直接通过矩形工具并且推拉，然后双击 三击鼠标左键点击右键创建群组。好，然后接下来的话呢，按住 ctrl 键来加选对应的这些模型，然后激活移动工具，从这一点开始移动捕捉，按下 ctrl 键，那么向右方给他捕捉到这一块， 那么这一边的话呢，我们就给他创建完成，然后接下来是中间的这一块，中间的这一块呢可以直接选择他激活移动工具，从这里开始 给他移动补着过来。好了，现在的话呢，这里就给他创建完成，创建完成之后，我们再来看一下他的一些横向的层板，那么底部的这一块是全部都有的，什么叫全部都有呢？就是在这里顶部这一块， 这里，对吧？然后呢底部这一块同样啊也是全有的啊，也就是每一个地方 他都有了，所以说的话呢，在这里我们就可以直接选择他们激活移动工具，从这里开始按 ctrl 键向下锁定一下栏轴，移动捕捉对齐到这一块。 好，然后再来选择它按 ctrl 键向下移动捕捉对齐到这一块，那么这里的话呢，底部啊它肯定也是有的。好，接下来的话呢，我们再来看一下这里它是有的，对吧？我们可以直接选择它激活移动工具， 从这一点开始进行捕捉，点击鼠标左键按 ctrl 键向下移动复制，那么这里呢总共有一二三， 直接输入三 x 并回车好了，那么现在的话呢，这一块就给大家复制完成， 然后选择他们激活移动工具，从这里按 ctrl 键向右 移动捕捉对齐，那么这里呢，同样按 ctrl 键向右移动捕捉对齐好了，那么现在的话呢，这里横向的层板就已经创建完成了， 那么创建完成之后呢，在这里也有，对吧？这里，那么这里的话呢，我们就可以直接选择它激活移动工具，这里按 ctrl 键向下移动捕捉对齐。好，这两个 按 ctrl 键向右移动捕捉对齐，那么这里呢同样锁定一下红轴好了，那么现在的话呢，检查一下它的位置有没有问题啊，那么这些位置呢，都是没有问题的。 好，那么既然没有问题，接下来我们就需要绘制中间的这些啊异形，对吧？这些异形结构，那么这个异形结构如何来绘制呢？我们可以直接通过圆弧工具，从这里开始 到顶端来绘制它的这个圆弧，然后输入四十 s 回车，这里呢同样， 然后输入四十 s 并回车给它增加对应的一个边数，然后通过直线工具把这里给它连接起来， 然后这一边同样的给他连接起来好了，那么现在的话呢，他就形成了这样的一个封闭的平面，然后通过推拉工具直接双击向后推拉三百五十毫米，接下来 直接三七当前的模型，点击右键创建群组好了，现在的话呢这里就创建完成，接下来的话呢创建他横向的层板，横向的层板我们就可以直接通过直线工具来进行绘制， 这里呢要捕捉对齐它对应的这个顶点啊， 好，然后直接推拉工具向后推拉，这里呢三击，点击右键创建群组， 接下来是中间的这一个，中间呢我们同样也是从这边开始来进行绘制，那么这里呢给他捕捉对齐就可以了。好，然后推拉工具三击啊， 这里呢是双击啊，然后再三击点击右键创建群组。好，然后接下来的话呢是这一块 同样的操作方式，那么这里呢是断开的，对吧？没关系，我们可以直接过来到这个地方，然后这里的话呢从这里给他捕捉过来。好，然后接下来捕捉到右边， 然后通过推拉工具双击，然后再三击当前的物体，点击右键创建群组好了，那么现在的话呢，这一块就创建完成，创建完成之后直接啊选择他们把底部的这个 给他简选掉。好，大家可以看一下啊，我选的呢是哪些部分？然后呢直接点击右键创建 群组好了，接下来选择它激活移动工具，从这里开始按 ctrl 键向右移动，捕捉对齐，然后这里的话呢两个和它是相互对称的关系，对吧？我们可以直接选择它 按 ctrl 键来加写，然后激活移动工具，向右按 ctrl 键啊，给它移动复制一个，然后接下来呢激活缩放工具，从中心的这一点啊， 这里开始好，然后来输入一个负一并回车，接下来 激活移动工具，把它进行移动对齐，从这里捕捉对齐的这一块好了，然后接下来的话呢，再直接选择这些物体，把这些的话呢给他剪 剪选掉啊，底部的这些呢给它剪选掉 好，那么底部这些节选掉之后，接下来激活移动工具，向右按 ctrl 键啊给它移动复制一个，然后这里的话呢，我们可以直接通过这一个顶点给它捕捉对齐。 ok 了，那么现在的话呢，中间这些啊就已经创建完成了，那么创建完成之后，接下来呢就需要创建他的一个背板，把他的这个背板呢给他创建一下 好，然后通过推拉工具向外推拉一个十的厚度，接下来三击点击右键创建群组好了，那么剩下的就是他的一个对应的门板，对吧？ 那么这个门板的话呢，我们可以直接来进行绘制啊，通过矩形工具来进行绘制，然后这个矩形呢向换推拉十的厚度啊，我们推拉十五的厚度，这是他的一个门板啊，好，然后呢全选模型，点击右键创建群主 好了，创建完成之后，接下来呢 x 光透视模式显示一下把这里呢他的一个门把手啊，给他创建一下，向外推拉适当厚度，然后三七点击右键创建群组， 进入到顶式图当中啊，激活移动工具，向外啊，锁定一下绿轴，那么他移动的距离就是十五并回车。好，那么现在的话呢，这里就已经创建完成他的一个门板 和对应的把手了，然后选择这两个激活移动工具，从这一点按 ctrl 键移动，捕捉对齐。好，那么这一边的话呢，同样的 给他移动捕捉对齐过来。好，那么这个呢，同样的 好了，接下来的话呢， x 光透视模式显示，然后选择这两个门把手，激活移动工具，锁定红轴，移动捕捉对齐到这里。 好，那么现在的话呢，这里就已经创建完成，创建完成之后，接下来的话呢，选择这里的门板模型，然后激活移动工具，按 ctrl 键向右来移动捕捉对齐。好了，那么现在的话呢，左右两边的这个门板啊，顶部的 这个柜门呢，我们就已经给他创建完成，然后接下来是中间的这一个部分，中间的这个部分呢，同理啊，也是通过这样的一个方式来进行一个快速的制作啊。 好，那么这里的话呢，直接创建群组就可以了，然后 s 光透视模式显示一下啊，这里呢给他进行一个门把手的制作， 锁定绿轴，向外移动十五这样的一个距离好了，然后选择它，并选择它激活移动工具，从这一点开始，按 ctrl 键向下移动捕捉，输入三 x。 好，那么现在的话呢，这一边就创建完成，接下来呢，还有两块，对吧？这里 和这里，那么这些的话呢，我们就可以直接选择它激活移动工具，从这里开始，按 ctrl 键向右移动捕捉对齐，这里的话呢，不要捕捉错了啊，我们要把它的一个点的话呢， 找到对应的这个顶点的位置 好，然后的话呢像这一块， 接下来再选择它按 ctrl 键向右移动步骤对齐。好，然后呢接下来我们再来选择这里的把手 激活移动工具，从这一点开始啊，透明化显示一下，按一下 ctrl 键，锁定一下红轴，捕捉对齐到这一块， 然后这里呢同样的操作啊，锁定红轴，记住按一下 ctrl 键。好，那么现在的话呢，这里 对应的门板啊就已经制作完成，接下来的话呢就是底部的这一块了，底部的门板的话呢，同样的操作方式啊，我们就快速的来操作一下， 这里的话呢，同样也是 x 光的一个透视模式，显示 好锁定绿轴，向外移动十五毫米的距离。好了，那么现在的话呢，我们就可以直接来进行一个移动复制了，我们可以直接先做好其中一块，然后另外的话呢直接通过这样的一个方式 来进行移动捕捉对齐就可以了。好，那么这里的话呢，它的门把手的位置不同，对吧？可以选择它激活移动工具，这里移动捕捉对齐，锁定红轴。 好，那么现在的话呢，这里就已经给他创建完成。然后还有这边啊，这边的话呢，我们可以直接选择他们 把这里呢按 ctrl 键来进行加写，然后激活移动工具，从这一点开始，按 ctrl 键向右啊移动捕捉对齐。 好了，那么现在的话呢，这里就创建完成。接下来呢是这里的一个抽屉，对吧？抽屉这一块的话呢，我们可以直接创建一个矩形，从这里开始，不要捕捉错了啊，好， 那么这些的话呢，同样的方式啊，一样的操作， 向外提拉十五，双击啊双击，然后呢三击创建群组，三击创建群组，三击创建群组，好，然后呢 x 光透视显示一下，把这里的一个抽屉的一个把手啊，给他制作一下， 然后的话呢把这里向外推拉一个十回车，三击，点击右键创建群组，激活移动工具啊，锁定一下 绿轴，然后呢直接输入十五的一个移动距离就可以了。好，接下来直接选择它激活移动工具，按 ctrl 向下锁定栏轴，捕捉对齐。好了，那么现在的话呢，我们在这里啊就已经给他创建完成了，看一下他当前的这个效果，好，这里呢是没问题的，对吧？然后选择他们 按 ctrl 键加写激活移动工具，从这里按 ctrl 键向右移动，补着对齐。那么这里呢同样的啊，向右移动，补着对齐，好，然后接下来的话呢，剩这一块啊，这里的话呢，给他绘制一个这样的一个踢脚线啊， 好，这里呢同样给一个屎的厚度啊，放点清楚好了。那么现在的话呢，这样的一个整体的 柜子啊，我们就差不多已经完成，接下来只剩下顶部的这一块圆形，对不对？这样的一个圆形的一个雕花的一个感觉啊，那么这个的话呢，如何来制作？我们可以直接通过这里的圆， 先从他的终点处啊，来给他绘制这样的一个圆，同时输入四十 s 并回车，增加他的一个分段数，然后呢通过圆弧工具从这一点开始，到这一点捕捉到圆心，输入四十 s 并回车，好，然后从这里到这里 捕捉到圆心，先绘制圆弧知道吧？好，四十 s 回车，这里的话呢，同样的方式啊，然后这里这个地方啊， 好，这里的话呢，不要搞错了啊，应该捕捉到这一点，对不对？好，那么这些地方的话呢，就绘制完成，然后再绘制另一边 到这里，这个呢到这个地方这一个到这里，好，我们可以看一下，把这里的一个 cd 图纸啊给它选中，然后呢点击右键给它进行解锁， 再选中它，在这里编辑当中给它隐藏一下，我们看一下它这里的一个结构，那么这个结构的话呢，是不是有点问题？少了对不对？少了是吧？那么少了没有关系啊，我们可以直接从这里到这 给它补一下就可以了，看到没有，这样的话呢，就 ok 了啊， ok 了，好，那么这里呢制作完成之后，接下来的话呢，给它进行一个厚度的添加，通过推拉工具啊向外 按一下 ctrl 键，向外的话呢，进行一个推拉，推拉的厚度呢输入一个十，那么这些的话呢，全部啊都给他向外推拉一个十， 好，然后把这个呢再向外推拉，推拉一个五并回车。 好了，那么这样的一个模型啊，我们就已经制作完成，然后三击点击右键创建群组，好，同时呢 把这里啊给他封口封起来，那么这一个的话呢，直接通过推拉工具向内推拉啊，向内推拉一个十并回车，好，三击点击右键创建群组就可以了，然后呢按一下 ctrl 键，按住 ctrl 键把它也加选， 然后通过这里的移动工具按 ctrl 键向右移动复制，那么这里的话呢，同样 来移动复制好，那么现在的话呢，这里所有的模型基本上呢都已经制作完成了，对吧？那么大家可以看一下它最终的一个效果的呈现。 好呃，那么本节课程呢，我就先给大家分享到这里了啊，如果大家想要去系统化的学习和提升草图大师实战的一个技术，那么可以私 信联系我，我会将这一整套的一个教程分享给大家，去进行一个学习和提升。那么本节课程就先给大家分享到这里，感谢大家的观看，大家再见。
73沐 辰- 09:33查看AI文稿AI文稿
大家好，欢迎大家来学习 su 草图大师，我是主讲老师沐辰， 在本节课程当中，我们将一起来学习一下草图大师路径跟随以及偏移工具。那么在这里的话呢，我们又通过 五个方面分别来掌握路径跟随以及偏移工具他们之间的一个操作和具体的一些使用的技巧。 好，首先呢打开草图大师软件，首先我们来看一下路径跟随，路径跟随呢，它是位于推拉工具的正下方，也就是这一块，那么这个呢直接将鼠标停留在图标的上方， 这里会提示你。好，那么接下来的话呢，要完成路径跟随，他需要满足两个条件，第一个你在场景当中需要有一条路径，第二个呢是需要有一个洁面，那么在这里的话呢，我们可以直接先来绘制一条路径，比如说 绘制这样哪一个路径啊？那么这个呢，它是这样的一个九十度夹角的啊。好， 那么这一条路径绘制完成之后，那么接下来的话呢，需要绘制一个洁面，比如说这个洁面，我们就直接创建一个圆形的洁面， 然后呢锁定一下绿轴，让它尽量和这个路径呈现一个垂直的状态，从这里开始啊，好，绘制这样的一条洁面。好，那么 现在的话呢，也就是需要完成路径跟随的两个条件我们都已经完成了，那么 准备好之后，接下来就要开始进行路径跟随的操作，那么路径跟随呢，他有两种操作的方式，我们先看一下第一种， 第一种是先选择路径，然后点工具再选洁面。好，我们先来尝试一下第一种操作，首先选择路径，对吧？ 然后点击工具入镜跟随的工具，然后点击这里的洁面，那么现在大家看一下它的效果， 看到没有，那么现在的话呢，这样的一个路径跟随的效果就已经产生了啊，好，那么这个呢，就是他的第一种操作方式啊，那么还有另外的一种， 另外的一种呢，是先点工具，然后再点洁面，接下来再来拖转啊，那么接下来的话呢，我们来尝试一下这种操作， 首先是点工具对吧？然后点击这里的洁面，左键点击一下，接下来拖拽鼠标，大家看一下， 那么现在的话呢，你将鼠标沿着这一条路径来进行拖拽，比如说我拖拽到这里，然后点击鼠标左键完成操作，那么现在的话呢，这样的一个路径跟随的效果同样也产生了， 那么这里的话呢，总共啊讲解了两种方法，第一种方法，先选择路径，然后点击这里的工具激活，接下来再点击平面，他会 会自动按照你的路径来创建这样的一个结果，对吧？然后第二种呢，是先直接点击这里的工具激活他，然后点击 洁面，接下来拖拽鼠标，那么这个鼠标你在这一条路径当中，你拖拽到任何时刻，都可以直接点击左键去停止它， 你左键点击，也就是你在哪里停止，那么他最终的这个界面就会停留在哪里，那么这个呢是对应的路径跟随的两种不同的操作方法，大家在课后可以去自己尝试一下，感受一下。好， 那么接下来我们来学习一下对应的偏移工具，偏移工具呢，它是位于路径跟随的正线 下方，也就是这一块，那么偏移工具呢，首先我们要了解一下具体的偏移工具，它的一个功能是怎么样的，对吧？好，首先在场景当中创建一个举行平面， 然后激活这里的偏移工具，来了解一下他对应的操作。将鼠标停留在平面上方，然后点击鼠标左键， 同时向内或者是向外拖拽鼠标。啊，那么这个向内或者是向外是针对于当层的这个平面的，你可以像平面的内部，也可以像平面的外部，都可以 来进行一个投债鼠标，那么他这里呢就会有这样的一个举行框，对吧？好比如说我现在拖拽到这里，然后点击鼠标左键，那么这个时候就实现了他 的一个偏离的操作，同时也在对应的这个平面的内部给他产生了这样的一个举行分割平面，那么这个呢就是偏离的一个基本的操作。好，那么接下来的话呢，我们来学习一下对应的精确化的偏离， 那么精确偏移呢，就是在偏移的时候，我们要按照具体的一个偏移的数值来固定，对吧？也就是 确定好他的一个偏移的数值来进行偏移。那么接下来的话呢，直接激活这里的偏移工具，然后点击鼠标左键， 那么这个时候的话呢，点击一次就可以了啊，然后去投出来鼠标，这个时候我们可以直接输入偏移的处置，比如说你要偏移一个八百的距离， 直接输入八百并回车，那么现在呢，他的一个距离就是八百，我们可以来测量一下，点击这里的直线工具，将鼠标停留在终点处，点击鼠标左键，然后停留在这个终点处，大家注意看 右下角这里的长度显示就是八百毫米，对吧？那么这个的话呢，就是对应的一个偏移，他的精确化的一个偏移操作啊，好，然后接下来的话呢，我们再来学习是双击重复偏移， 刚才我们在这里给他进行了第一次偏移，也就是八百的距离，对吧？那么接下来的话呢，我再来激活这里的偏移工具，将鼠标停留在内部的这个平面上，然后直接双击鼠 鼠标左键，那么他这里呢就自动向内进行了一次偏移，这个偏移的距离他同样也是八百，我们可以通过这里的直线工具来测量一下 到这里，那么大家可以看一下他这里的长度数值呢，同样也是八百毫米， 那么这说明什么问题呢？说明如果你想要去按照上一次的一个偏移距离来进行重复偏移的话，你只需要直接双击鼠标左键，就可以实现上一次的一个偏移距离的偏移效果， 那么这个呢就是对应的双击重复偏离好，然后接下来呢是单线不能偏离，这个又是什么意思呢？比如说现在我在场景当中创建一条直线 好，然后呢我再创建一条多段线 啊，那么现在的话呢，场景当中啊，就有这样的一个单独的直线和他的一个多段线，那么单独的直线，我们来激活这里的偏移工具，先选择他激活这里的偏移工具来偏移，但是在这里呢， 他是偏移不了的啊，他是偏偏移不了的，大家可以看这里的话呢，是有一个小禁止的一个按钮的，对不对？他会提示你无法偏移，那么我们可以先选择这里的直线，然后激活偏离， 那么他这里呢，会提示你必须先选择一个平面，或者选择两个，什么呢？我们再来啊，选择他或者选择两个 或多个直接连接的供面边线，那么说明现在这样的一个单线是没有办法去进行偏移的，对吧？那么这个的话呢，是他的一个单线不能偏移，那么相对而言，下面的一个多段线可偏移，那么这个呢， 就是针对右边这一块的一个多段线，这里有一二三四四段，对吧？那么我们选择他，然后激活这里的偏移工具来进行偏移，那么这个时候他是可以去进行偏移的， 看到了吧，那么这个的话呢，就是对应的一个单线不能偏移，多段线呢，可偏移的一个操作，好，那么这个就是针对我们本节课程当中的第一个路径，跟随 第二个偏移工具所进行的一个讲解，主要去学习了他们之间的一个操作的手法，以及在操作的过程当中的一些技巧。 那么本节课程呢，我就先给大家分享到这里，感谢同学们的观看，我们下节课再见。
218沐 辰
10:43查看AI文稿AI文稿大家好，欢迎大家来学习 suv 草图大师，我是主讲老师沐辰， 在本节课程当中，我将带着大家一起来学习草图大师软件当中的举行圆形以及圆弧工具。 首先我们要学习的是举行工具，那么在举行工具当中呢，我将从五个方面来带着大家一起去了解他。好，那么接下来呢，打开草图大师软件，我们选中这里的人物模型，直接给他按 delete 删除掉 好，然后在这里呢可以直接切换到辅食图当中，接下来激活举行工具，点击 左键就可以激活，然后在场景当中来进行创建，在创建之前呢，大家可以看一下左下角的一个软件的状态提示，首先 他会提示你点击设置第一个角，那么在这里呢，我们可以直接点击鼠标左键来指定他的第一个脚点，然后接下来呢他这里会提示点击设置对角或者输入长度和宽度， 那么首先我们来点击他的一个对焦点，直接点击，那么这里呢就完成创建。 这样的一个创建手法呢，主要是通过指定第一个对角点和第二个对角点来进行举行的创建，那么他还有另外的一种创建 方式，我们再点击指定他的第一个脚点之后，然后他这里呢还有一个提示，你直接输入长度和宽度，那么在这里的话呢，我们就可以直接 去输入他对应的长度，比如说我要创建一个长度为两千，宽度为一千这样的一个尺寸的举行，那么在这里呢 不要去指定第二个对角点，你可以直接在键盘上面的竖直键盘当中输入两千，然后逗号 一千并回车，那么现在的话呢，大家可以看一下他的尺寸，在这里是两千和一千，同时你在进行尺寸输入的时候，他右 下角的数值输入框里面，他同样会根据你的一个数值来进行一个调整，也就是你输入的数值在这里是可以直接得到一个体现的， 你在进行数值输入的时候，也不需要去激活这里的数值输入框，你只需要直接输入对应的长度和宽度，并且中间以逗号隔开就可以了，那么在这里呢，你一定要把你的输入法切换成英文输入法， 这样呢才能够正常的去输入他的尺寸啊，那么这个呢是他的第二种创建的方式， 同时接下来的话呢，我们在点击指定第一个对角点的时候，如果你按一下 ctrl 键，那么他这里呢你所指定的第一个对角点就变成了 举行的中心点，那么这个中心点的话呢，他的创建方式就是以中心点为基准点，然后向四周进行扩散的一个方式来进行创建，看到了吧，那么这个呢是按 ctrl 键之后切换对应的选择中心。 好，那么这个呢就是举行的一个创建的手法，在这里的话呢，大家在创建的时候啊要注意，比如说我现在在这里点击鼠标左键 按下康折键啊，好，指定他的第一个脚点，然后呢移动鼠标，他这里会出现这样的一个动态捕捉，他会提示你黄金分割，那么现在如果我在这里直接点击指定他的第二个对脚点的话，那么该 举行他就是一个黄金分割举行，那么如果我在这里，我再去调整到这个位置，那么他这里的话呢，就是一个正方形啊，我来取消他的一个创建位置，不要跟他相互交接在一起， 在这里，那么现在呢，他提示你这是一个正方形，也就是在这样的一条对角线上斜上的一个什么，第二个对角点处，你 指定他，那么他就是一个正方形，那么他的尺寸呢？长度和宽度都是相等的，这个呢是对应的一个举行的创建， 也就是如何来绘制举行，那么举行的快捷键的话呢，是 r 键，它的一个默认的快捷键是 r 键，你 可以自己去手动的设置成你所想要的一个快捷键。好，那么这个呢是它的一个绘制。第二个是锁定轴向啊，锁定轴向 如何来绘制锁定走向的举行呢？那么在这里我先将场景当中所有的物体选中并且删除掉，然后呢去旋转一下啊，当前的这个思考 在这里的话呢，软件当中的一些基本的操作有移动，旋转和缩放，那么这三个基本的操作分别是如何来进行操作的呢？首先移动我们只需要按住系数的键加鼠标中键 并拖动鼠标就可以实现赤口的一个移动，那么缩放我们只需要滚 滚动鼠标中间就可以实现场景的一个放大与缩小。那么旋转呢，是直接按住鼠标中间并拖动鼠标就可以来进行旋转， 那么这个呢是对应的软件的三项基本的操作。好，那么接下来的话呢，我们来进行对应的一个锁定轴向的一个举行的会议制，那么锁定轴向的话呢，我们在激活举行之后， 直接按方向键盘上面的右左或者是上，他就可以分别锁定对应的红轴、绿轴和蓝轴。那么比如说现在 我按一下方向键右键，那么现在呢，这里的举行他就变成一个红色的了，我们所创建出来的举行呢，他就是 这样，哪一个矩形和对应的这个红轴呈现的是一个垂直的状态，那么如果按一下方向键左键锁定绿轴，那么当前的这个他就变成这样的一个绿色的，然后呢我们就可以直接创建一个和绿轴相互垂直的举行， 那么篮轴呢？同理按一下方向键上键所创建出来的这个举行，他就是垂直于篮轴的一个方向，这个呢就是对应的一个轴向的锁定，和前面的一个直线工具的锁定是一样的。好，那么这个呢是他的一个锁定轴向， 接下来是举行工具的分割平面，那么这个分割平面它的原理呢？和上一节课所讲解的直线是同理的， 我们在这里啊直接创建这样的一个举行，然后我再来创建一个举行，那么这个举行就将当前的这个举行评论一分为三，我们现在进行选择的时候，大家可以看一下，你分别点击这里的平面，他就直接是三个平面， 看到了吧，那么如果我们在这里创建这样的一个举行，那么这个中间这一块呢，他就直接被分割开，我们在进行选择的时候，就可以单独的选择中间的这一块平面，那么这里呢同样也是被他这一个举行给他分割了， 看到了吧？那么这个呢就是对应的一个举行工具的分割平面啊。好，然后接下来呢是一个捕捉个点，那么捕捉个点的话呢，也是和直线工具是一样的，我们激活 举行工具之后，然后你将鼠标移动到对应的一个顶点或者是端点以及终点处呢，那么他这里都会有对应的一个提示，比如说现在这里他是端点，这里呢，他是终点，这里呢，同样也是中心点， 看到了吧，那么通过这样的一个方式呢，你就可以去进行快速的捕捉啊，那么这个呢就是对应的一个 捕捉个点，然后接下来呢是连接封面，连接封面，那么他这里的话呢是一样的道理啊，一样的道理，我们可以选中这里给他进行删除掉， 那么他这里呢就破开了，对吗？破开了没有关系，我们可以直接在这里呢给他补上，看到没有，通过这样的一个方式啊，给他进行一个快速的封面，也 可以叫他补面。那么这个呢是对哪个举行的五个不同的方面来让大家去了解到举行工具的一个具体的 操作以及他的一些功能。首先是绘制举行，那么在绘制举行的过程当中啊，我们可以直接绘制他的两个对角点，也可以直接通过数值输入来参数化举行。 第二个呢是锁定走向，锁定走向就是通过方向键的左键、右键和上键分别去锁定对应的绿轴、红轴和蓝轴。第三个是分割平面，分割平面的话呢，就是可以直接通过举行 把一个完整的平面给它划分成几个平面。第四个是捕捉个点啊，那么通过我们的一个激活啊，举行工具，那么我们就可以实现对应的一个顶点的捕捉。 那么第五个呢是连接封面，连接封面呢就是将对应的一个破开的面给他进行一个封闭，那么这个呢就是对应举行工具的五个方面。 好，那么本节课程呢，我就先给大家分享到这里，在下一节课程当中，我们来学习圆形工具和圆弧工具。
628沐 辰
03:45查看AI文稿AI文稿大家好，我是无水可乐 get up 二零二二刚发布不久，许多小伙伴来问他，到底更新了哪些功能，值不值得升级呢？这里可乐给大家做一些简单介绍。 首先是大家最关心的插件兼容性，从可乐使用来看，除了渲染软件外，其他插件基本上和上一个版本兼容。可乐把自己上一个版本的插件裤都批量复制过去，并没有弹窗报错。还有就是 rbz 格是插件安装的位置扩展程序管理器呢，从之前的窗口菜单栏改到了扩展程序菜单栏下面大家 稍微注意一下。其次就是大家比较关心的速度和性能方面的问题，可乐对比了二零二零二零二一、二零二二，其中呢，二零二二的打开运行速度还是要快不少的，尤其是插件比较多的情况下，他的启动速度还是比较快。接下来就是介绍几个主要的更新功能。一、多重复制。 他其实是在之前的移动工具上呢，多加了一个修改状态，原先版本我们在激活移动工具时，按一下 ctrl 呢就是复制的功能，现在呢，按两下 ctrl 就是多重复制功能。这里有个小细节，大家可以注意一下，按一下 ctrl， 鼠标标志右下角十个加号代表复制， 按两下恳求右下角出现一个印章符号代表多重复制。这个功能可乐觉得非常好用，他可以在设计场景中快速的放置对象，比如说人数。 二、套索选择工具。这又是可乐认为很不错的一个更新，他允许绘制自定义，选择边界，我们选择套索，选择工具， 像绘制手绘线一样框选对象，当我们顺时针框选时，完全在套索范围内的对象将被选中。当我们逆时针框选时，所有范围内或者相交的对象都将被选中。这个工具在实际设计场景 中框选对象十分的方便，尤其是顺时针操作的时候。三、标记工具可以很直观迅速的给物体赋予图层， 工具按钮在大工具栏上和图层标记面板的右上角，操作起来很方便，我们选择需要赋予的图层。然后呢，激活标记工具，直接点在需要分配的物体上就好了。 为了视觉上更直观，我们可以点击标记窗口右上角的颜色随标记按钮，这时候我们就能够通过标记颜色更加方便的赋予图层了。 四、手绘线之前版本的手绘线工具可乐基本是不用的，这次更新后呢，他可以画出更加平滑的曲线，看来是时候考虑给他一个名分了。此外呢，他还可以在三维空间相邻面中绘制曲线。绘制完毕后，我们还 可以通过点击键盘 ctrl 和 alt 键，减少或者增加曲线的分段数。 五、搜索 skychup 我们可以点击入门工具栏最左边的那个放大镜按钮，通过输入关键词来查找并激活命令。这边可乐建议大家常用的还是去设置快捷键，不是太常用的可以在这里搜索，例如我搜沙盒会弹出系统自带的地形工具命令，这样还是比较方便的。 还有就是这将有助于减少工具栏占据的空间，让工作区域更大。当然，可乐其实更推荐去使用全屏插件，比如 for screen。 设置快捷键后呢，可以一键隐藏，更加的方便。 六、场景搜索当我们创建的场景大于两个时，在场景标签最前端会出现搜索按钮，我们可以在点击按钮后的下 菜单中轻松的选取需要的场景，也可以在过滤器中输入关键词搜索，这个功能在场景很多的时候还是相当方便的。 以上就是可乐这两天对于新版本二零二二的一些体验和看法，当然他的改动还不止这一些，其余的等我们来年再去发现。最后呢，也祝大家新年快乐，虎虎生威。
204建筑师可乐- 18:27查看AI文稿AI文稿
大家好，欢迎大家来学习 su 草图大师，我是主讲老师沐辰，在本节课程当中，我们将一起来学习这一款圆形边境模型的创建， 在这个圆形编辑模型创建的过程当中呢，将主要运用的推拉，偏移以及两脚气等诸多工具。好，那么接下来呢，打开早读大师软件， 我们先进入到俯视图当中，在俯视图当中呢，我们先来创建该模型的一个底座部分啊，那么对于这一个模型，他的创建步骤呢，我们从底部开始向上来进行一个创 创建，在这里的话呢，先创建他的底座，这里的底座的话呢，他的一个圆形啊，可以说是一个圆柱形的结构，对吧？那么这些的话呢，圆柱他的一个圆心，也就是他的一个半径啊，半径的话呢，我们在这里直接给一个两百的 长度啊，两百的一个距离。好，那么在这里呢，直接激活圆形工具，从坐标原点处指定他的圆心，然后向右来进行创建， 那么这里的话呢，点击左键创建完成，然后输入他的半径值为两百并回车，同时给他指定一个边数，输入五十 s 并回车。那么这里的话呢，他的一个底座的原型啊， 我们就已经创建完成，这个圆形的话呢，他现在需要给他指定一个厚度，也就是这一块的厚度，那么我们可以看到在这里呢，他是有两种不同的材质，对吧？那么所以呢，我们再进行 厚度添加的时候啊，首先给他通过推拉工具向下推拉十这样的一个高度，然后再继续向下推拉，此时呢按一下 ctrl 键来进行 向下加线啊，也就是再一次推拉，那么再一次推拉呢，输入二十并回车，那么在中间这一块呢，就加了这一圈线，这个线的话呢更好啊，因为在上一部分呢，它的材质和底部的材质是不同的， 所以说的话呢，给他添加了这样的一条风格线，以方便我们后期来添加他的材质。好了，那么现在的话呢，这里就已经给他创建完成，创建完成之后，接下来的话呢，我们去需要绘制他这里的一个竖向的支撑，对吧？ 那么这个竖向的直称呢，他在这里是有一个开口的啊，这个开口，那么这个开口如何来进行制作？我们在这里的话呢，先给他向内偏一个厚度，也就是这里的一个厚度， 那么这个厚度的话呢，我们可以直接通过偏移工具箱内偏移一个二十， 那么这个二十的厚度呢，可能会稍微有一点点窄啊，有一点窄差不多啊，应该可以。 好，那么就直接啊给他骗一个二十，然后呢由于他在这两端是开口的，对吧？所以呢我们这个时候就需要去确定他的一个位置， 这个位置呢如何来确定？此时就可以通过两脚气来给他确定，比如说现在的话呢，我们从这里啊激活两脚气工具，先指定他的一个两脚气的中心， 也就是这里的坐标原点处，然后呢指定一下他这里的一个角度，那么这个角度的话呢，我们大概给到一个多少的角度啊？这里我们大概给一个六十这样的一个角度。 好，我们重新来操作一下啊，从这里开始 好输入一个六十并回车，然后的话呢再向下输入一个六十并回车，那么也就是说现在的话呢，这里啊 这个角度是六十，对吧？这个角度的话呢是六十，包括这里的角度和这里的角度还有这些角度，那么这些角度呢，全部都是六十度啊，六十度。 所以说的话呢，我们通过这样的一个两角器给他添加了这样的辅助线，也就是两条参考线，那么这两条参考线的话呢，对应的开口的位置就是在这个地方， 这里是他的一个开口的位置，那么这一边的话呢，就是他竖向的一个支撑，对不对？好，那么这里的话呢，参考线给他绘制完成之后，接下 下来的话呢，我们就需要来进行他的一个边线的绘制了啊，在这里呢把他的这个分隔线给他绘制完成，然后这里还有一个分隔线，包括上面的这两个 好绘制完成之后，可以直接把这里的参考线也就是辅助线给它删除掉 好了，那么现在的话呢，这里他的一个风格就出来了，但是啊，我们在这个地方的话呢，可以看到他在这个地方呢啊，我们打开原始的图片啊，在这个地方他是有这样的一条收编的，金属收编，对不对啊？ 这个也不一定是金属啊，那么他的话呢是有这样的一个收编的结构，那么在这里的话呢，我们就需要给他绘制出来，通过这样的一个方 方式啊，激活移动工具，我们可以先选择这里的一条边，然后激活选择这里的移动工具啊，从这一点开始按康遮箭啊到这里，那么这个的话呢，给他一个五并回车，看到了吧？好，然后呢再选择 这里的一条直线，激活一吨工具，按康折键输入五回车，那么限制在当前的这一条线上啊，来进行移动，那么这个呢，同样的方式啊， 是五并回车，好，然后这个的话呢，一样的，先选择他激活移动工具，按康车键五并回车，好， 那么现在的话呢，这里就已经给他添加完成了，对吧？添加完成之后，然后就需要给他指定这里的一个高度了， 那么这个高度的话呢，我们大概给一个四百五的一个高度啊，四百五，好，那么接下来的话呢，通过推拉工具把这里向上推拉四百五十的高度，然后这里呢直接双击就可以了，看到了吧？好，然后这些的话呢，他的一个收编啊， 同样的，哎，好，按一下 ctrl 键啊，刚才的话呢， 我们再来操作一下啊，我们直接向上推拉，看到没有？你在向上推拉的时候啊，注意这一边他的一个什么分隔线就没有了是不是？那么这个时候呢，你可以按一下扛扯键， 按一下康这键，看到了吧？好，这里的话呢，同样啊，双击直接双击好了，那么 他这里的话呢，分割结构啊，就已经给他绘制完成，对不对？好，绘制完成之后，然后的话呢，像这里的一些线条，我们其实是可以给他擦除掉的啊，这些可以都不需要给他擦除掉，看到了吗？好， 那么在这个地方看到没有？有一个问题，刚才我们在向上进行推拉的时候呢，这个地方出现问题了，对吧？那么这个时候呢，我们来操作一下，按 ctrl 键啊，向上推拉就可以了， 捕捉到这个平面上啊，好，那么现在这里的线条呢，就依然是保持在的，对不对？不会啊，像这一边就消失不见了，那么这个时候呢，我们将它向下推拉，捕捉对齐到这个平面上，然后按康折键啊， 按康久健给他进行加线好了。那么这一步的话呢，其实你在最早之前在进行推拉的时候啊，直接按一下康久健，那么他这里的话呢，就不会 发生之前这样的一个情况，但是如果发生了那样的情况，大家也应该知道如何去进行解决和处理。好吧，好，那么现在的话呢，这里 我们就把他的一个竖向的支撑结构给他制作完成，然后呢是顶部的这一块了，顶部的支撑台面的话呢，我们可以直接啊通过 这里看到没有，这里的话呢，选择他这里的一条圆啊，这个圆，然后进入到前视图当中啊，如何来操作呢？激活移动工具，从这里开始按康折键向上移动， 复制好。然后怎么办呢？我们可以通过直线工具把这里绘制一下他这个面呢就直接封起来了，看到了吧，这个面啊就会直接封起来了。好，封起来之后，我们可以直接双击点击右键创建群组， 然后进入到前视图当中，选择他激活移动工具，从这里向下移动捕捉对齐。好了，那么接下来的话呢，就需要去进行绘制他这里的一个厚度了，对吧？这个的话呢，我们给一个十，这个也是十，这个十，然后这个呢是二十， 确定好他的一个高度之后啊，双击进入他的编辑组，然后通过推拉工具，首先第一层是十，对吧？然后按康哲键啊， 向上再来一个十，然后再向上一个二十，好了，那么现在的话呢，这里三层结构就已经创建完成了，对吧？好，创建完成之后的话呢，我们再来看一下他这里的一个效果， 看到没有？那么这里的话呢，感觉啊，他的高度稍微的有一点高了，是不是这个高度稍微有点高啊？那么这个高度有一点高，没关系，我们可以来给他调整一下，比如说把它降一个五十，对吧？好，如何来降一个五十呢？先选择他 通过这里的隐藏啊，给他隐藏起来，我们通过推拉工具把这里向下推拉一个五十。 好，然后这里的话呢直接双击就可以了，我们看一下五十的距离啊， 好，然后呢在这里撤销隐藏全部，好，把这个呢向下 移动，捕捉对齐，锁定一下拦轴，好，那么现在这个高度的话呢，差不多应该可以了，对吧？好了，那么这里的话呢，给他创建完成，也就是整体的模型我们已经给他创建完了， 接下来的话呢，就要涉及到他的一个材质的添加了，对吧？那么这个材质添加的话呢，我们可以把对应的这一张图片呢，这一张图片直接给他拖动到 这个里面来，看到没有？我们先给他拖动进来啊，然后呢激活旋转工具，锁定一下红轴， 旋转九十度，好，然后选择这个图片，点击右键。 好，点击右键把这里呢炸开模型好了，然后接下来的话呢，我们来开始赋予它的材质效果，那么对应的这个材质 直接激活材质面板。在这里的话呢，我们可以找到对应的一个颜色啊，首先是它底部的一个金属颜色，那么底部的金属呢？我们切换到颜色啊，那么这个地方的话呢，你可以随便的啊找一个黄色，对吧？先富裕给他，包括底部这一块， 好，然后的话呢，这里也是金属的，我们先不管他，但是的话呢，这个颜色和这里的颜色啊，他们之间呢是有一点区别的，不太相同，对吧？好，那么这个时候我们可以通过编辑工具，这里有一个匹配屏幕上的 颜色，看到了吧，点击他来吸取一下当前的颜色，那么他的话呢，就尽可能的啊，能保持这两种颜色的一个相似，然后我们再稍微的调整一下他这里的一个亮度值， 好了，大概是这样，哪个效果看到了吧？好，然后接下来的话呢，这一块看到没有？这里啊，这里这里啊，这里这些地方的话呢，都给他添加上 好，那么现在的话呢，这里他的一个金属的材质就已经添加完成。接下来的话呢，是这里啊这个地方的一个材质效果的话呢，我们可以先随意的指定一个颜色，给到当前的这个模型，看到了吧？先给到当前 这个模型啊，然后呢点击这里的编辑匹配屏幕当中的颜色啊，看到没有？好了，那么这一个的话呢，同样也给他添加完成，添加完成之后，然后是这一块啊，那么这一块的话呢，我们同样也通过一个颜色， 比如说这里灰色啊，给到他，然后内部也是这种灰色，然后编辑里面匹配屏幕上面的颜色 匹配一下啊，那么这里的话呢，他就是这样的一个黄色的，看到没有？他本身就是这样的一个黄色啊，那么这里的话呢，他应该是有一个布料的感觉的，大家可以看一下， 对不对？类似于那种不撩的啊，不纹的一个效果。那么我们在这里呢，其实也可以啊，去给他添加这样的一个纹理，效果如何来添加呢？在选择这里颜色当中啊，找到对应的这个 地毯、织物、皮革、纺织品和墙纸这一栏，然后呢你找一个，比如说这里有一个绿色，或者是这里啊给到他，但是现在这个纹理看上去是这样的，对吧？我们可以通过编辑里面把这里的纹理呢给他调整一下， 好给到一个三百，三百的纹理效果，那么这个三百，然后再给大一点点，六百，六百的话呢，可能有点大了，对吧？给到一个五百， 五百也不行啊，给他四百好，四百这样的一个感觉差不多了，对吧？好。然后呢匹配一下屏幕当中的颜色，看到没有？那么他现在这里啊，不仅颜色变成了，然后这里的四百可能有点 三百吧，好，不仅有这样的一个颜色匹配了，同时呢他这里的一个纹理啊，也有了对于你一点的一个纹理的效果，这样呢看上去也会更加的舒服一些啊，更像一些，对吧？好。然后接下来的话呢，是这里 这个地方的话呢，它上面是木纹的，对不对？这个地方啊是对于哪一个木纹，那么既然是木纹呢，我们双击进入到他的一个编辑组内，然后通过这里的选择把这里呢切换到一个木纹 啊，由于这一块的话呢，他是对应的这个中间的这一块啊，他是一个金属的，对不对？我们先吸取一下这里的金属材质好，然后呢双击进去，把这里的金属材质赋予给他 好，然后接下来调整这里的木纹，比如说这里的市面板，我们编辑一下啊，看一下六百的效果有点大，对吧？给到一个四百， 三百，好，三百的一个纹理效果差不多，包括这里还有这里还有底部，对吧？好了，然后呢退出他的编辑组，然后通过这里匹配屏幕当中的颜色啊， 咱们来匹配一下这里的话呢，匹配不了，对不对？为什么匹配不了呢？ 是因为他当前啊是这样的一个组，我们进入到组内，但是进入组内的话呢，他这里又变成这样的一个效果了，对吧？好，那么这个时候的话呢，我们先连续三机啊，点击下面的物体，点击右键创建群组啊，或者是创建组建都可以， 好了，然后呢选择他直接给他把这个群组打开好，然后通过这里匹配颜色， 看到没有，那么现在的话呢，他是这种啊，有一点点黑色的一个效果，这里匹配一下啊， 这种颜色好，大概是这样的一个效果，然后呢稍微的调整一下他这个颜色啊，饱和度稍微加一点点亮度值的话呢，给那么一点点 好，大概是这样的一个效果，然后再一次连续三次点击当前的模型，点击右键创建群组 好了，然后呢现在这里的一个材质效果就给他调整完成了，对吧？调整完成之后，这里的面呢，我们直接给他删除掉啊，好了，那么现在的话呢，大家可以看一下他这里的一个改 就已经制作完成了，对吧？那么这个的话呢，也就是在本节课程当中啊，给大家所分享的这样的一个圆形编辑模型的一个创建， 同时呢也给大家讲解了一下他的一个材质的调节，如何调节到和图片当中啊，同样的一个色彩，包括他的一个纹路等等。 那么这些的话呢，呃，在我们的一个系统课程里面啊，都会详细的去讲解到如何去调节最真实的一个材质效果以及它的质感。那么大家如果想要去 系统化的学习和提升草图大师的一个作图的能力的话呢，那么可以私信联系我，我可以把这一套教程分享给大家，去进行一个系统化的学习和提升。 那么本节课程呢，我就先给大家分享到这里，感谢大家的观看，大家再见。
127沐 辰
18:11查看AI文稿AI文稿大家好，欢迎大家来学习 su 草毒大师，我是主讲老师沐辰， 在本节课程当中，我将带着大家一起来学习草图大师的辅助工具。首先打开草图大师软件， 在前面的课程当中，我们将这一块的一个工具去进行了一个讲解，那么接下来在本节课程当中将针对这里的一些工具去进行一个全方位的解析。 首先我们来看一下这里的一个卷尺工具，将鼠标移动到卷尺工具上方，它这里呢会出现提示卷尺工具用来测量距离，创建引导线，引导点以及调整整个模型 的比例，那么这些的话呢，我将逐一的给大家去进行一个讲解。首先在场景当中创建一个举行平面， 创建完成之后，如果我想要去测量当前举行的一个尺寸，在之前呢我们可以通过 这里的直线工具来进行测量，这个呢是在之前的课程里面所学习到的知识，那么接下来呢我们可以直接通过卷尺工具来进行测量，比如说 激活这里的卷尺工具，然后点击他的端点，接下来呢将鼠标停留在他的末端点，那么这里呢他就会出现长度显示为三千八百一十八毫米，那么这个呢是对应的这个长度宽度 值呢？在这里我们点击一下，那么他这里的长度是一千八百六十四毫米，这个呢是他对应的宽度，这个就是通过卷尺工具来快速的测量两点之间的一个距离。 好，那么接下来的话呢就是创建引导线，那么引导线的创建，比如说我现在的话呢，要在这里也就是在这一块的一个距离，比如说距离左边的这个端点，大概是五百毫米的一个距离呢，开始去创建 另外的一个图形，那么这个时候的话呢，我们就可以直接通过卷尺工具来绘制他的引导线，那么在这里的话呢，激活卷尺工具，将鼠标停留到左方的这一条边上，随意的一个边啊，也就是在这一条边上的一个 随一个点，然后点击一下向右移动，这里呢就会出现这样的一条引导线啊，那么这个引导线呢，我们可以直接输入他的距离为五百毫米并回车，那么现在的话呢，这两点之间的距离， 这一点和这一点之间的距离就是五百毫米，这个时候我们来创建其他的图形，就可以实现对应的一个固定起点他的一个作用了。好， 那么这个呢就是对应的一个创建引导线，然后接下来的话呢是创建引导点，比如说我们在在这，在这里的话呢， 我们点击这里，然后需要在中间的这一块啊，我们可以直接去绘制他的一个点，那么这里的话呢就是他的一个引导点，当然你也可以去设置 他的一个距离，这些呢都是可以的，包括这里都是可以的，然后你再去进行其他图形绘制的时候，就可以直接捕捉到这一个顶点上面， 那么这个的话呢，就是对于哪一个创建引导点啊？创建引导点，包括这里的话呢，也是一样的， 看到了吧？好，那么这个呢就是他的一个引导点的创建，接下来最后一个是调整整个模型的比例，那么在这里呢，我将对应的这些 对象啊先给他删除掉，然后在场景当中先会这一个举行，那么这个举行的话呢，我想要让他的一个长度数值是两千，那么现在的话呢，这里他的长度数值是八千九百一十一毫米，对吧？那么我想 要让他这里呢直接变成两千的一个长度，这个时候应该如何来操作呢？比如说我现在在这里啊， 先激活卷纸工具，点击指定他的第一个端点，然后指定他的第二个端点，点击鼠标左键，他显示的是八九幺幺，然后你直接输入两千并回车，然后他这里呢会提示 您要调整模型的大小码，直接点击是，那么当前的这个模型他就变成了两千啊，那么他的一个长度是两千，我们再来测量一下看看，那么这里呢 就直接变成了两千毫米的一个长度数值看到了吧，那么也就是通过这样的一个方式来调整模型的比例。好，那么这个呢就是对应的 卷尺工具，接下来是这里的尺寸工具，尺寸工具呢它可以用来标记， 也就是相当于 cd 当中的一个标注啊，那么这个的话呢就是对应的一个长度的标注，那么在这里呢，我们还可以去进行调整，比如说我们切换到选择工具，选择这里的尺寸，然后再对应的 图源信息当中啊，也就是面板里面的一个图源信息，在这里呢，我们可以去调整他的一个 字体，那么字体的话呢，大家自己去根据你们所想要调整的一个型号来进行调整，包括他的高度啊，都可以去进行调整，然后点击这里的高级属性，下面呢还可以去调整他的一个文 本数值，这里是两间，你可以输入其他的，包括他这里的一个端点，你也可以调整成点 闭合的箭头，或者是开放箭头，都可以啊，包括是无。那么这些的话呢，就是对应的一个箭头的一个属性是以什么样的一个箭头来显示，都可以去进行切换，包括对其他的一个尺寸调整这个文字的一个显示位置。 好，那么这个呢就是尺寸了，接下来呢是两脚气，两脚气呢顾名思义就是来两举角度的，对吧？比如说我现在激活他从这一点开始到这里， 然后移动到这一点，那么他的角度显示呢，就是二十六点二度，二十六点二度看到了吧？包括你也可以直 接来绘制一个四十五度并回车，那么现在的话呢，他这里的一个夹角啊，这个夹角就是四十五度，这里刚才测量的是二十六点二，对吧？然后这里的话呢是四十五度，可以通过这样的一个方式来绘制他的一些辅助线。 好，然后接下来的话呢是一个文字，这里呢主要是用来绘制文字标签，我们可以点击他从这里指定一点，然后给他拖出这样的一条引线，那么这里呢你可以去输入，比如说二二二二回车， 好切换到选择工具啊，那么这里的话呢就调整完成，也就是说你想要在这里啊去设置什么样的一个文字标注，你都可以去进行一个调整， 自己去选择并设置这里的文字就可以了。好，然后接下来的话呢是一个轴啊，那么这个轴的话呢，我们可以移动绘图轴，或者是重新确定绘图轴的一个方向，比如说在这里呢，你可以去调整。对于哪个轴，比如说这里是红轴，这里呢是绿轴啊， 你都可以通过这样的一个方式来调整我们旋转一定的角度，那么他这里呢就是一个三点，对吧？我比如说想要这里是一个红轴，然后这里呢是绿轴，那么现在大家可以看一下，这里是红色的，这里是绿色的，这里是蓝色的，也就是通过这样的一个方式调整了对于哪一个轴， 他的一个什么基本的属性，对不对？我再调整回来，那么现在这里是红轴，这里呢就是绿轴，这里是蓝轴，对不对？好，然后接下来 来的话呢是一个三维文字啊，我把这里呢场景当中所有的对象给他删除掉，然后创建一个举行平面，通过推拉工具推拉一定的高度，接下来我创建这里的三维文字，三文字呢，比如说这里啊我们输入一个云一帆，然后呢沐辰 啊，然后这里的话呢他的一个字体啊，自己去进行一个切换和调整，我就不去切换了。比如说我们在这里给一个黑体啊，然后高度的话呢，就保持到默认点击放置，放置到 这个物体的表面。那么现在的话呢，这样哪一个三维的字体，我们就已经创建并且放置到当前这样的一个物体的表面了，那么这个呢就是对应的这样的一个三维文字啊。好，接下来来学习这里 的环绕观察，那么环绕观察呢，和我们按住鼠标中间的一个操作是一样的，你点击它，那么这里呢，它的一个鼠标就直接变换成这样的一个环绕观察的一个图标，然后你点击鼠标左键 并拖动鼠标，就可以实现当前适口的一个旋转，当然你也可以啊，直接通过鼠标中间按住鼠标中间，不要松动并拖动鼠标，那么这样哪个方式的话呢？也是一样的啊，也是一样的， 然后接下来呢是平移，平移呢，主要是针对我们的这个适口来进行平移，看到了吧？好，然后下面一个是缩放，点击它就可以实现场景当中的一个适口的放大与缩小，这个呢和我们滚动鼠标 中间是一样的效果，看到了吧？然后接下来是缩放窗口，那么这个缩放窗口呢，他和这里的缩放是不一样的，我们激活他，然后呢我们可以框选一个位置，那么这个被框选 道的这些物体就是我们所想要针对性放大的一个对象，看到了吧，那么他这里呢就单独的针对这一块字体去进行了一个放大。 其他的物体的话呢，我们都基本上发达到无限大啊，我们看不到的，我们只是针对你所框中的这一块，比如说我想要单独的框中 这一个字体，好，那么现在可以看一下，这个字体在当前的这个失口里面就是呈现最大的一个显示，看到了吗？这个呢就是对应的缩放窗口啊，那么窗口内的 物体是进行一个单独的针对性的防弹。好，然后接下来的话呢，是一个充满视窗，比如说现在这个物体呢，是这么小，对吧？然后我们看不太清楚，我想要让这个物体充满当前的整个适口，这样呢看上去会更加的清晰一些， 那么这个时候你只需要点击一下充满视窗，那么在这里呢，他就进行了一个最大化的显示，这个最大化的显示是针对于当前的这个适口来进行的最大化显示， 他再大也不会超过我们当前的这个适口范围的，知道吗？他只是针对当前的这个适口来进行最大化的一个显示。好，然后接下来的话呢，这里是一个上一个试图，上一个试图呢，我们就可以直接点击一下，他就切换到放大之前的再点一下，看到了吧？他就是 对应的啊，上面的一个仕途就相当于类似于一个回退一样。好，那么这些的话呢，是对应这样的一个操作，然后接下来的话呢，我们看一下这里有一个定位相机，那么说到这个定位相机啊，我们现在在场景当中呢，来创建一个 场景啊，在这里呢放点一些基本的小场景，好吧？比如说这里呢，大家想象一下啊，是他的一些建筑体好，然后通过这里的推拉工具给他推拉一定的高度 好了，那么现在的话呢，这里这样哪个场景？ ok， 我们现在的话呢，进入到他的一个俯视图当中，接下来在这里给他 创建一个相机啊，定位相机，这个相机的话呢，我想要从这里的角度，然后以这样的一个角度啊，也就是他的一个歧视点，观测点的话呢是这里，然后他的观测角度呢是这个地方 好以这样的一个方向啊，去观察他，那么这个时候你可以点击这里的定位相机，然后 把鼠标停留在这个地方啊，然后呢点击使把左键不要松并拖动鼠标，然后朝着这个方向， 然后再松开鼠标左键，那么现在他就朝向这个方向了，对吧？好，这个时候的话呢，他就自动切换到这个眼睛了，对不对？这个眼睛 也可以去调整试点的高度，注意看右下角这里啊，现在是零，对不对？我们调整到多少呢？比如说给到一个一米七，一七零零 车，看到了吧？这是一七零零啊，由于当前这个场景的物体比较大，知道吧？这个物体的话呢，它的一个模型啊，单位是非常非常大的，所以说的话呢，我们这一米七基本上是没有太大的一个效果，对不对？好，没关系啊，我们再调整到一个意外， 好稍微的有一点点效果了，对吧？五万啊，五万的话呢，嗯，他的一个效果更好一些，对不对？这个的话呢，是由于他的一个尺寸的问题啊，我们不用去纠结，然后呢在这里我们就可以 直接调整他的一个高度，看到了吧，这个的话呢，就是他的一个绕轴旋转啊，那么你切换到这一点之后，你可以去调整他的试点高度，然后呢你可以在场景当中点击 把左键并拖动鼠标，那么现在的话呢，这个就相当于让你当前的场景绕着你刚才的一个创建的起始点来进行一个旋转，知道吗？ 那么刚才创建的这个其实点是在哪里？在这个位置对不对？是这个位置，也就是说你这个绕轴旋转的话呢，就相当于啊这个物体绕着这个轴来进行一个旋转，这个是旋转的中心点啊，旋转的中心点，然后呢这个物体这些物体的话呢，绕着这里的一个旋转中心点 左右或者是上下来进行旋转这样的一个操作，知道吧？好，那么这个的话呢，就是对应这样的一个绕轴旋转啊，接下来我们来学习一下这里的漫游，在这里呢同样 再一次切换到俯视图当中，然后呢在这里定位相机啊，给他定位这样的一个相机，然后输入他的高度五万， 好，那么这里呢输入到是五千啊，五万，这样哪个高度好？接下来的话呢，在这个地方我们可以看到他的这个漫游的话呢，是灰色的，对不对？没有办法去进行激活， 这个时候呢我们要在相机这里给他切换成透视显示，或者是两点透视啊，都可以， 然后他这里的话呢才能够去进行激活并调整，对吧？好，然后接下来的话呢，我点击激活这里的漫游，这个时候在场景当中鼠标就变成这样的一双小脚的模式， 然后呢你可以点击鼠标左键不要松并向前推，那么这个时候我们的视角呢，也就是相当于这个相机的位置，他就向前去进行推进了，对吧？然后呢你可以再点击鼠标左键向后拉啊，你的鼠标，那么这个呢 就相当于镜头向后进行推动，看到了吧，包括你可以直接向左，但这个时候啊，你一定要点击鼠标左键不能松动并拖动你的鼠标 向左拖动或者是向右拖动，那么这个呢就相当于一个相机的漫游，对吧？大家可以看一下这种效果是不是就是他的一个漫游的感觉，对不对？向前，向后，向左，向右，对吧？好，然后的话呢，接下来在这里最后一个就是跑 切面的口切面呢，就是相当于把当前的这个物体进行一个口切，然后我们可以直接点击激活它，接下来的话呢，它这里就出现这样的一个平面，看到没有？那么这个平面的话呢，我们可以直接啊先锁定一下完轴，好，点击这里 直接点击。好，那么这里的话呢，大家可以看一下刚才的这些物体，顶部的这些部分全部给它切掉并隐藏了，对不对？我们现在只能够看到这样一个 物体啊，也就是被切掉的这些物体，那么如何显示刚才的那些物体呢？我们可以直接选择这里的口切面激活一同工具，然后向上移动，看到了吧，那么这个时候的话呢，这些物体他就能够呈现这样的 一个效果， ok， 好，那么这个的话呢，就是对应的一个捧切面啊，好，那么这些的话呢，就是针对这样的一些辅助工具去进行的一个全面的讲解，也是本节课程里面最主要的一些内容。 如果大家呢想要去系统化的学习草族大师这一款软件的话，那么可以私信去联系我，我这边呢有非常详细的一套系统的课程，我可以分享给大家去进行一个系统化的学习和提升。 那么本节课程我就先给大家分享到这里，感谢大家的观看，大家再见。
245沐 辰
10:54查看AI文稿AI文稿大家好，我是马舞老师。这一节课我们继续学习草图大师的工具栏。 通过上节课的学习，我们知道了草头大师自带了很多工具栏，如果这些工具栏不能够满足你的需求，或不符合你的工作风格和个性， 我们还可以自己创建工具栏。创建的方法是单击这里的新建，现在我就单击他。 这时出现了一个对话框，要求我们输入工具栏的名称，这个对话框没有汉化。草头大师在最早时 是没有中文版的，那时候我还对草图六七八三个版本进行过汉化。草图从版本八之后开始推出了简体中文版，但中文版有些地方汉化的不准确，有些地方汉化的不彻底，比如这里。 但总体来说对我们的影响不大，我也懒得对新版本进行汉化了。 现在我为这个工具栏输入一个名称，比如我输入 ma 五，然后单机 ok， 这里出现了一个空白的工具栏，这样我们就可以讲其他工具栏上的图标脱放或复制到 这个新的工具栏的上面。比如我讲这个橡皮擦，这个图标复制过来，按下啃坐键，再拖动这个橡皮擦。 我讲这个四边形工具也拖放过来。我再讲这个移动工具也拖放过来。我再讲这个圆形工具拖放到这里。将旋转工具拖放到这里。 大家看这个工具栏，他的上面有很多竖的风格线， 这个工具栏也一样。那么这个分割线是起什么作用的呢？这个分割线实际上是分主线，我们可以讲 工具栏的图标按期用途分成组并间隔起来，这样工具栏看上去更加直观。那么这个分组线是怎么加上去的呢？ 我在这个图标上面单击鼠标右键出现了一个菜单，在最底下有一个开始分组选项，现在我单击他，将勾选去掉，可以看到他前面的分割线没有了， 在这个图标上再单击所有键，将开始主这个选项勾选上，单击他，可见这个分组线又出来了。 同样我们也可以在自定义的工具栏上讲图标分组，比如我讲这个图标选上，单击鼠标右键单击开始分组， 这时前面出现了一条分割线，我们继续看图标右键菜单其他选项的用途，我们看中间这一组，当前勾选的是图像，我将文本勾选上， 我们可以看到这个图标现在显示成了文字。再讲图像和文本同时选上， 这时就变成了图标和文字同时显示的效果，这种效果看上去并不是很好，我建议大家还是使用默认的效果。 要想恢复末日效果，可以单击鼠标右键，选择第一个复位到末日设置。现在我就 单吉他。大家注意到没有，这个图标的显示出现了问题，他的文字提示还是移动，但是图标变成了 这个充满视窗的功能，像的图标显然是出错了，可见这个版本的草图在这里出现了 bug， 所以这项功能大家以后就不要使用了。如果想讲显示改为图像，我们直接单击这个图像就可以了。 提起 bug， 我在这里还发现了一个，现在我打开这个工具栏，这里包括了一些连接到官网的工具，这里的图 标我们无法对其进行拖动，也无法复制，鼠标右键也不可用。 好菜是这些小错误对我们的影响不大，估计下个版本就会修复的。 对于这个除错的图标，现在我们只能讲他删除了。删除图标除了直接将他拖除到外边之外，还可以在他的上面单击鼠标右键，选择这一项删除。现在我就单击他，可见这个图标被删除了。 接下来我们看图标按钮右键菜单的最后一个选项，按钮外观 现在打开了一个对话框，这项功能是对图标的图像和 提示文字进行修改的，但目前这项功能还不完善，一是图像无法修改， 右侧这个修改图像的功能一直无法使用。二是即使你修改了提示文字，保存后也不改变。 三是如果我们单击了 ok 按钮，这个图标所显示的图像还是会出现错误，现在我就单击 ok， 可见这一次这个图标又出错了。我没有修改这个图标的图像，他却使用了这个图标的图像， 估计这项功能在以后的版本中会完善的，现在大家对他有一个了解就行。 行了，不要使用它。现在我将这个图标拖出去，将它删除掉。我们继续看这一项重命名。 使用这项功能可以对自己创建的工具栏进行改名，草图自带的工具栏是不能改名的，我将马五这个工具栏选上，现在就可以使用它了。我单击它， 这时出现了一个对话框，我们重新输入一个名字，我将他改为马老师。 单机 ok， 工具栏的名称被改过来了。对于自己创建的工具栏，如果不需要了，还可以将它删除，现在 我就讲麻木老师这个工具栏删除，单击，删除，单击是 可见自定义，工具栏被删除了，那么这里的所有操作项我们都学完了，接下来我们看选项， 这里有两个选项，一是在工具栏上显示屏幕提示，二是大图标。现在我将第一个选项关掉， 我将鼠标再移动到工具栏，图标上面可见，不再显示提示信息了，现在我将它开启， 这就是这个选项的作用。大图标，现在我将它关掉， 工具栏的图标 变小了。图标变小之后，同样的范围可以放置更多的工具栏，建模空间也相对变大了。这个可以根据你电脑显示器的分辨率进行设置，如果你电脑的分辨率极高，比如是四 k 的， 那么可以讲大图标开启，这样方便工具的查找。如果你的显示器分辨率不高，比如两 k 以下的，可以讲大图标关掉，让呢屏幕上建模的空间更大些。 那么到目前为止，关于草图大师与工具栏设置相关的知识就全部学完了。如果你按照我的教程进行学习的话，关于工具栏这一块 快目前你一定成为了大师，因为你不仅学会了与他有关的所有知识，而且还知道了他的 bug 所在，环视左右，没有几个人知道的比你更多了，是不是信心大增。 关于草图大师的其他知识，我都会按此方法进行传授的，我的宗旨就是让大家讲软件学透，不留死角， 并且理解软件的精髓所在，只有讲软件的每项功能彻底领悟，才能够做到活学活用，成为真正驾驭软件的高手。 我所录制的教程都是我自己的原创，我教授给你们的不仅是软 软件本身的用法，更是将我自己摸索钻燃软件的思路传授给大家。常言道，受之于不如受之于 软件的学习方法才是把万能的钥匙掌握了，他，其他类软件就会处类旁通，学起来易如反掌，甚至完全可以做到无师自通。 如果大家喜欢我的教程，请关注我，并且将我推荐给你们的朋友同学，大家看教程时也可多多发些弹幕以鼓励我，谢谢大家的观看！
219Ma5老师
11:35查看AI文稿AI文稿大家好，欢迎大家来学习 su 草读大师，我是主讲老师沐辰，在本节课程当中，我将针对这样一个收纳柜的模型来给大家去进行一个制作， 那么在本节课程当中呢，也就是在这样一款模型，它的制作过程当中主要运用到的知识点有推拉移动、移动复制、间隔复制以及缩放啊。 首先我们来看一下对应的这一张图片，在这张图片里面呢，将对应模型的尺寸，也就是它的长度，宽度和高度分别进行了一个标注，那么其他的一些具体的细节尺寸 是没有标注的，这个呢就需要靠我们自己去进行一个把控好。呃，那么对于这样的一个模型，他的创建思路呢，我们将从他现有的也就是已知的这个尺寸来开始进行创建，比如说他这里的一个侧板， 竖向的侧板的话呢，他的长度和高度啊分别是二八零和幺幺五零，那么我们就开始从他这一块来进行创建。接下来打开草读大师软件，首先来创建他的一个尺寸， 那么对应的这样哪一个模型呢？他的一个竖向的侧板，我们可以直接创建一个举行，那么举行要锁定一下红轴。好，然后呢从原点 处开始进行创建，先给他指定一个基础的举行，那么他的大小的尺寸可以直接输入二八零逗号 幺幺五零并回车。好，那么现在的话呢，这里他的一个尺寸和图片当中的尺寸二八零以及幺幺五零是完全相符的一个状态，对吧？ 然后呢我们给他去推拉一个厚度，这里的厚度呢，通过推拉工具直接给一个二十毫米的厚度就可以了， 然后切换到选择工具，选择所有的模型，点击右键创建群组啊，那么创建完群组之后，这样我们在接下来的操作过程当中，再去进行其他物体的创建，就 不会与当前的这个模型去进行一个粘连。好，那么这里的话呢，我们创建了他的第一块竖向的侧板，那么接下来的话呢，看一下 这两个侧板之间，他们之间的距离是多少呢？是幺幺七零，注意啊，他是从最外沿的一个距离是幺幺七零， 那么我们这里呢，刚才将这里的一个厚度设置为二十，所以呢他这里他的一个移动复制的距离应该是幺幺七零，减去二十，那么也就是幺幺五零，我们可以直接选择他激活移动工具，锁定红轴， 然后从这里向右按 ctrl 键啊好，然后输入一个幺幺五零并回车。那么现在的话呢，这里 这已经复制了第二款竖向的侧板，那么这里创建完成之后，接下来的话呢，我们需要创建的是他这里的一个背板啊，或者是直接创建他的一个横向的层板或者是隔板啊，那么这里的话呢，我们就可以直接来 创建他的一个底部这一块的一个底板，这个底板的话呢，我们就不需要规定他的一个尺寸了，直接按照这里现有的一个尺寸来进行创建就可以了，看到了吧，进行一个捕捉啊，然后通过推拉工具向上推拉二十的高度， 然后切换到选的工具，选择底部的这一块底板，点击右键创建群组。好，创建完群组之后，我们看一下 在这一块这个底板距离底面他是有一定的距离的，也就是这里的一个高度，这个高度的话呢，我们给一个五十啊，五十毫米，所以呢在这里就需要选择这一块底板，激活一段工具， 按一下方向键，向上键，锁定蓝轴，然后向上给他移动，输入一个五十毫米并回车。好，那么这里的话呢，他就创建完成了， 那么这里他的一个位置啊，我们调整完成之后，接下来的话呢，再看一下他这里总共有几块呢？有四块对吧？有顶板中间的两块 横向的层板，以及这里的一个底板，总共加起来有四款，所以接下来的操作呢就很简单，我们可以直接选择 这里的底板模型，激活移动工具，将鼠标停留在上部的这一个端点处啊，好，然后按一下扛扯键，向上移动，捕捉到这一块，接下来直接输入斜杠，这里是几个呢？三 并回车。好，那么现在的话呢，这里就给他创建完成了，对吧？好，那么这里创建完成之后，接下来呢就需要去创建他竖向的隔板， 这里的竖向隔板呢，总共是有三块啊，一二三啊，那么这三块的话呢，我们可以这样去做， 激活这里的选择工具，选择这里也就是他的一个右侧或者是左侧这竖向的侧板，然后 激活移动工具，将鼠标停留在它厚度的一个终点处，然后按一下糠折键来移动到对应的这个横向层板的终点处，点击鼠标左键好了，那么现在的话呢，它这里啊 他的隔板我们就给他复制了一个，但是他的高度是不对的，对不对？在原始的图片当中，他的高度只有这么高， 对吧？所以呢接下来就需要去调整它的高度，如何来调整呢？我们先切换到选择工具当中，然后双击这一块竖向的隔板，那么接下来激活这里的推拉工具， 将鼠标停留在顶部这一块平面，向上向下推拉，捕捉到这里的一个平面啊，这是 捕捉到面，然后呢将鼠标停留在底部的这一个面，然后给它捕捉到这一块平面上。好，然后接下来的话呢，切回到选的工具，在空白处点击一下，就退出当前物体的一个编辑组的模式。 然后接下来呢，我们可以直接选择他激活移动工具，从这一点开始，向下按 ctrl 键给他移动复制一个，同时按一下上方向键锁定篮球。好，捕捉到这一块，然后输入二 x 会车。那么现在的话呢，就进行了一个连续复制，那么这三块就已经创建完成，对吧？好，创建完成之后，接下来呢，我们要绘制他的一个背板，背板这一块呢，直接通过一个举行， 从这一点进行捕捉到这一点好，捕捉完成之后，通过推拉工具向内推拉啊，记住是向内推拉，输入一个十并回车。好，那么现在的话呢，这里他的一个厚度就添加完成，但是他还不是一个群组的状态， 我们需要切换到选择工具，那么这里的话呢，可以直接选择他啊，但是呢选择的时候，通过这样一个框选的模式，会把其他的物体同时也给他选中，这样呢就不太方便，我们可以直接将鼠标停留在这个背板上面， 连续三次点击鼠标左键。好，那么现在就全部选中，然后点击鼠标右键创建群 好了，那么现在的话呢，这里就给他添加了一个群组的状态，但是呢我们可以看一下啊，这里中间的这个横向和竖向的一个隔板已经穿透过当前的这样的一个背板平面了，所以我们需要去进行调整，他如何调整呢？ 可以直接选择这里的这些物体啊，也就是中间的这些隔板，再点击选择其中一个，然后呢直接按 ctrl 键，再点击其他的，通过这样一个方式来进行一个加穴。 好，那么这里呢给他加选完成之后，接下来直接激活这里的缩放工具，然后将鼠标停留在这里的一个中心点处，点击鼠标左键，通过这里 来捕捉到对应这里的一个背板平面的一个什么内部平面上。好，那么现在的话呢，这里就给他进行了一个缩放， 大家可以看一下，现在他这里的话呢，就不会去出现这样哪一个模型的穿插问题好。接下来的话呢，还有底部的这一块板啊，底部这个呢我们可以直接绘制一个矩形就可以了， 然后推拉，给他推拉一个十或者是二十的厚度，给一个十回车，然后激活到选择工具， 连续三次点击当前的目的，然后点击右键创建群众好了，那么现在的话呢，这样哪一个收纳柜就已经创建完成，接下来通过这里的尺寸工具 给他进行一个标注，我们看一下他对应的一个尺寸有没有问题，是不是和我们原图当中的一个尺寸是一样的， 那么这里呢是二八零，对吧？然后这里他的高度是幺幺五零，那么现在大家可以看一下啊，调整一下他的一个视角，把这里的相机切换成两点透视好，然后呢通过这样一个方式来调整一下他的这个感觉 好了，那么这里呢幺幺七零，二八零以及幺幺五零这三个尺寸是完全没有任何问题的。好，那么这样的一个模型呢，我们就制作完成了，在他的一个制作的过程当中啊，最主要是 用到的就是对哪些推拉工具，移动工具，移动复制，也就是连续复制，间隔复制，还有一个缩放工具，对吗？那么这个呢，就是在本节课程当中主要给大家所讲解的这样一款收纳柜模型的创建， 那么大家如果想要去系统化的学习和提升草毒大师这一块的一个能力的话，那么也可以直接私信联系我，我会将这一套构成啊 去分享给大家，去进行一个全面化的学习和提升。那么本节课程我就先给大家分享到这里，感谢大家的观看，大家再见。
551沐 辰
