输电线路单回线路和双回线路的区别图
我们日常中经常能见到高压单回输电线，也可以见到高压双回输电线路，那有的老铁就会疑惑，单回线路和双回线路又是什么意思呢？接下来我就为大家解疑。其实单回线路的理解就非常简单，假设有一条一百一十千伏线路接到变电站， 而这个变电站又只有一台电力变压器，并且输出端只接了一条输电线路，我们就称这条线路为单回路输电线路。至于双回路输电，我们可以分三个方面理解。第一种，假设一个一百一十千伏变电站只有一条进线，并且只接了一台变压器， 但是他的输出端却接待了两个断路线，分开连接了两条输电线路，那么我们可以断定这种双回路输电为单变压器双回路，那么他的线路名牌，我们假设两个名字，第一条线路一定会是时间不会 线，而第二条线路一定是时间不会原样线，这样我们就可以从名牌端顶住他是单变压器双环路。第二，如果是同一条线路接待了两台电力变压器，并且两台变压器都只有一种修复线， 那么我们可以断定这种双腿木梳垫。我们假设两个名字，第一台变压器的输出线为时间不会原线， 而第二台电压起的输出线为时间不会良限。这种双回入输电方式用的不多，一般只会应用于学校、医院或放行李，因为这种双回入输电方式有可陷入为主， 而另一条输电线路就未被封。这种双回路输电线路是为减少停电专门设计。第三种用的最多，如果是两条不同的线接待了两台电力变压器，并且每台变压器只收出一条线路，那么我们可以断定出这种双回路。 我们假设两个名字，第一台电压器输出的线路为时间不会原线，而另一台电压器输出的线路就为时间不会有线。这种双回路收电方式用了很多，在城市各地都能见到他的身影。因为是两条不同的一百一十千条线路， 所以这两条时间和线路没有任何关系，各自供自己的店，没有任何关联。以上这些内容就讲解完毕，关注电力技术，每周分享有用的电力知识，感谢聆听！
粉丝1975获赞1.2万
相关视频

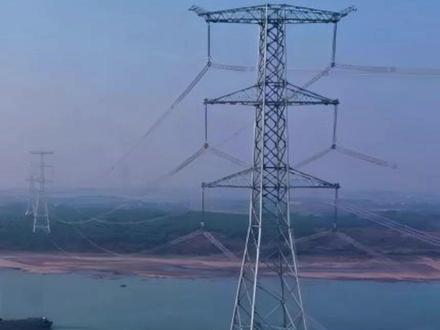

01:30查看AI文稿AI文稿书店线路干塔按其不同的外观结构形状可分猫头塔、酒杯塔、上自形塔、羊角塔、鼓形塔等等。下面介绍常见的部分干塔形式、结构特点和应用场景。一、猫偷塔，塔上架设两根架空地线， 导线呈等腰三角形布置，塔形成猫头状。二、酒杯塔，塔上架设两根架空地线，导线排列在一个水平面上，塔形酒杯状。三、上自形塔， 干塔上一般只架设一根架空地线，导线成不对称三角形布置，其外形呈上自形， 常用于一百一十千伏及以下电压等级的电力线路。四、阳角形塔，塔上架设两根架空地线，地线支架成阳角状，导线成三角形布置，单回或者垂直双回或多回布置。五、 股型塔股型是双回路输电线路的常用塔型，因导线悬挂点围成的外形轮廓成股型布置得名。六、 t 自行塔，铁塔成梯形， 下面吊着两回输电线路，一边正极一边负极，是直流输电的主力干塔。七、门型塔门型干塔用两个柱体来支持导线及架空地线的干塔， 常用于双架空地线及导线呈水平排列的情况。八、 v 字形干塔 v 字形干塔是门型塔的一个特例，形状类似于字母 v， 常用于五百千伏的输电线路。
38电力知识局
01:55查看AI文稿AI文稿朋友们，我们日常生活中看到的铁塔，他们都叫什么名字？今天这条视频就跟大家交流一下目前主要采用的几种典型设计的塔型。 第一个酒杯塔，塔头形状像高脚杯，通常用于一百一十千伏及以上的单回路电线路，非常适合重冰区或者是多雷区。我对这个塔型特别有感情，因为大学毕业的时候，我们就用木头做了这么一个全塔的模型。 第二是猫头型塔，塔头像猫头一样，同样是一百一十千伏级以上输电线路的常用塔型，导线成三角形排列，能够非常有效的节省线路走廊。 三是股型塔，双回路导线左右挂线后，整体外轮廓呈现出股型，如果中向横断设计的特别长，就能够看出它的独特功能，防止导线在冬季脱冰跳跃的时候引发线圈短路。 第四是阳角塔，它的核心特点是地线支架向外张开，像阳角一样，导线也是呈三角形排列。第五是 t 型塔，是目前直流输电线路铁塔的典型设计，它的外形像一个大写的英文字母 t， 塔身呈 t 字形， 横担上挂着两回输电线路，一边是正极，一边是负极，顶部延伸出两个小角，用于架设避雷线或者是 o p g w 光缆。第六个是拉门塔，由两个立柱和横担组成，形似一扇大门，依靠四方的拉线固定，占地面积比较大。 第七个是拉维塔，塔身有两个呈 v 字形的立柱组成，也是依靠四周的拉线固定的塔身结构。 最后的这两种塔型，优点是比较节省钢材，但是占地面积都比较大，而且全塔普遍都不高，运维起来难度比较大，所以目前都在逐步的改造和替换。
764坚信先生

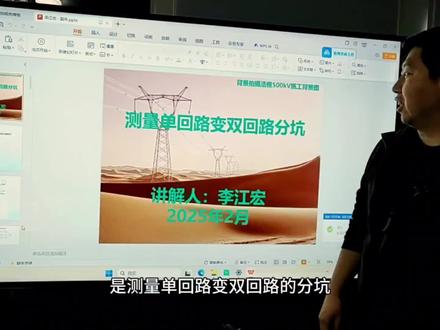

06:56查看AI文稿AI文稿测量单回路变双回路的分科，这节课好多人就想知道这个分科是如何这么分科，今天我准备了这么一节课，应该学会的话受益匪浅，当然讲的有不对的 同仁们，同事们，业界的精英们尽量提出指正。好，那就咱们今天开始 看一下咱们的前沿，双回路变单回路或者单回路变双回路是我们测量操作者最常见的，尤其是 就是极点线路或者那个 b 型线路的情况下，就是单变双是最常见的，我们以识图的方式一目了然。 看下这个图，这是咱们的三号二号单回路，这是 a 线，这是 b 线二号三号，这是咱们的路径图，双回路和的一一块的一个路径图， 当我在下路复测的时候，射就要只给一个这么简单的一个路径图，就是咱们当然说的是呃，复测他的高差呀，档距呀这些，他的 a 线和 b 线合在这个双回路上，嗯， 看一下这张图，是咱们的一个 a 线二号，这是 b 线的二号，这是双回路一个终端塔， 然后呢过线点双回路，然后分完 ip 赛，然后是 避线 a、 b、 c， 为了方便区分这个颜色，咱们 a 线用红色， b 线用绿色。看，我现在下面分了一个写了五米双环路塔，五米，五米的原因就是从中间到这个 恒大的一个对对边上，记住这个数据啊，一会咱们再好的讲解一下这个五米是为什么要用这个五米 看一下，这就是咱们在打基础的时候可能想象不到这一步，但是咱们在这个挂完线立完塔 就可能是一个成型的图，就是这么一个形状，看一下设计院当时改的通讯方式，在这，在这，在双环的这，但是我们挂线的位置实际是在这个边线的这个边上去挂，所以导致咱们分开的原因是 可能是在挂线的时候有有误差，所以说我今天以这个图画完之后，这是他区分的一个图 啊。等我先看一下这个，这是我针对这个单面霜解答的实际的一个操作步骤和一个算法。然后看完这些问题之后，等回过头再看这些图就一目了然啊。 已知丹淮路 i n 二左转二十度， b n 二右转二十度，仪器架设的双淮路，分别测量实际的丹淮路角度， 双淮路取二等风线，二等风线咱们说的就是那个恒大方向，也就是说咱们说的这个恒大方向的一个方向前啊，在测出 i n 二至 b n 二恒大方向的一个方向前啊，在测出 i n 二恒大方向的一个方向前啊，在测出 i n 二至 b n 二恒大方向的一个方向前， 在两线路中间继续定辅助桩为双槐路的大号车方向。 图形当中恒大长度为五米，前面我打了个问号，就是那个五米，就是假如说这是五米， 在二等风线延长线上，从中心桩位取五米为单环路小号车辅助桩。完成辅助桩后，双环路 s、 n、 e 就是 那个双环路的一个塔号，可以分层的工序了。 然后将仪器架设到单环路 n 二 b n 二，瞄准双环路二等风线的延长线五米的辅助桩上。 所以在大槐路封坑的时候，不是架在双槐路的中心桩上，是架设在咱们在这个双槐路封完坑的二等峰线上，也就是恒大方向， 也就是恒大方向五米处，假如说那个恒大方向是五米，所以咱们在那定个辅助桩，大槐路的转角方向桩不是对着双槐路的中心桩，而是对着双槐路的恒大下方。 然后将一些架设的丹槐路 n 二和 b 二，瞄准双槐路二等峰线的延长下五米的辅助桩，这我该明白了吧？ 然后计算出丹槐路二等峰线就可以分摊了。丹槐路的二等峰线，也就是咱们的中心桩位置，他是 旋转的角度，就是恒大的方向的角度，不是对着双回路，是双回路的恒大下方。以上内容就是单变双的操作步骤，然后现在再回过头再看那一张图， 看一下，这是然后 a 线的二号，这是 b 线的二号，假如说这个 r 二或者 b 二转这个角度的话，是转在这个横带下方，你看他们倒线以倒线为主，不是以这个空一装为主。转完这个空一装，然后再回过头再看上一幅 谁的微信，噔噔的看一下，这个五米，一下就出来了。 当我在风大回路的二等方向的角度再转这个角度的时候，这个中心中啊是对的，这个恒大的家，因为咱们考虑的这个放线线是在这个恒大下方，恒大加上咱们双回路啊，一二三 看一下，一二三，然后再往上看的话，就是这一个点，这个俯俯俯视图，再看一下，你看这个横档，加上 所有的挂线点，就在这条线上，下横档、中横档，上横档，所以他的这个三条线全部集中在一个点上，分坑的话是 单黄油的分坑是对的，这个点上，当然这个 b 线也是一样的， 这是我今天要讲的主要内容。
517江鸣霄（跳线计算）
00:43查看AI文稿AI文稿这是什么塔？这是水泥单杆。这是什么塔？这是水泥双杆。这是什么塔？这是杆字形单回路转角塔。这是什么塔？ 这是谷形双回路直线塔。这是什么塔？这是谷形双回路耐张塔。这是什么塔？这是单回路换位塔。这是什么塔？ 这是双回路换位塔。这是什么塔？这是钢管双回路那张塔。这是什么塔？这是双回路分支塔。这是什么塔？这是四回路那张塔。这是什么塔？这是拉 v 型塔。先点赞后收藏，我祝大家发大财！
450江鸣霄（跳线计算）
02:48查看AI文稿AI文稿今天我们来交流一下直流输电线路的运行方式，了解直流的运行方式对我们日常的直流输电线路的运维检修，包括带电作业都是很有帮助的。直流输电线路的运行方式主要根据参与的导线极数、 电流的回流通道以及运行状态来划分，通常可以包含以下五种核心的运行方式。这个是最主要的也是最正常的运行方式，也是输送功率最大的一种运行方式。 它的特点是正极和负极导线同时运行，两极电流大小相等，方向相反，电流在正负两极导线之间形成回路，大地和接地极线路中仅有非常小的双极不平衡电流流过。 它的优势是输电的功率最大，对运行的环境比如地下金属的腐蚀影响最小。第二种是单极大地回线的运行方式，比如单极故障或者是检修时的一种临时方式， 它的特点是仅有一级导线正常工作，比如正极或负极，另外一级因为故障或者是检修退出运行。工作。级的电流通过两端的接地极线路和大地流回，利用大地作为导电回路。 就像前一个视频讲直流输电线路接地及线路的作用，那个视频里提到的这种方式会产生几千安培的入地电流，长期运行可能会对周边的地下管网造成直流偏磁以及腐蚀。第三种是单极金属回线运行方式， 这种方式可以避免电流工作入地，他的特点是同样只有一级回路，而是利用已经停运的那一级导线作为电流的返回通道。 它的这个优势是消除了入地电流对环境的电磁和腐蚀的危害，但是由于导线的电阻叠加，损耗会比大地回线的方式要稍微大一点。 第四种是降压运行方式，比如直流线路通道发生隐患，应急处置措施需要临时调整到降压运行状态， 直流系统维持正常的电流，但是主动降低运行电压。这种方式的主要目的是降低线路的负担或者是防止故障的扩大，在保证安全的前提下，尽可能的维持部分的输送功率。 第五种是双极不对称运行方式，它的特点是正极和负极两极都在运行，但是由于控制调节换流器配置不同，导致两极的电流或者是电压 不相等，这种运行方式会产生不平衡电流，这个不平衡电流必须通过接地极线路和大地来释放， 这种长时间呢，非常大的不平衡电流的运行方式，需要特别注意接地极线路以及接地极的温升电腐蚀以及接地电阻的变化。如果你喜欢这样的视频，记得关注我。
106坚信先生
05:20查看AI文稿AI文稿派接设计双回路线路工程派接一个回路， 三维场景中的派接线路设计需要在已有的线路上从二号塔位和三号塔位进行派接，在原来的塔位上进行分支线路段的添加。 首先确定二号塔位必须要有对应的装备，三号塔位也必须要有对应的装备。我们可以通过添加线路段的方式添加分支线路的线路段， 在勘测设计菜单下选择添加线路段。先从二号塔位按照线路方向的方式进行添加， 按住 ctrl 加鼠标左键选中需要公用的装备，系统提示是否引用装，我们选择是点击右侧窗口的保存装路径信息下，就会自动增加装勾二的信息， 继续增加路径中的其他装备，也支持手动输入绝对坐标值进行装备添加，添加完毕，你定一个装备名称，点击保存装，依次增加线路中的其他装备即可。 装备添加完成后，在窗口中点击上方的线路段名称命名设置完成，点击添加线路段，弹出的设计向导窗口可以先点击确定 太街线路左侧的线路段已添加完毕。再次点击添加线路段， ctrl 加鼠标左键点选勾三装备，同样引用当前装备，在新的线路段中就会使用勾三的装备， 然后我们选择需要合并的装备，也是相同的操作方式， ctrl 加鼠标左键点选是否引用到装，点击试，然后点击保存装，这样我们右侧分支线路上的两个装备就已经添加完成。 设置对应的线路段名称，点击添加线路段，点击确定两条路径就已添加完成。接下来需要在原来已有的双回线路中删掉这一档对应的回路连线。 在电气设计菜单下选择交叉换向，鼠标点选需要删除的导线，窗口中所在回路的导线会高亮显示当前是回路二。我们将回路二的连线 delete 键逐一删除，保存退出。 接下来我们双击线路段列表，切换到左侧分支线路段 l 一， 进行干塔的排位设计， 需要在设计向导中将对应的回路以及其他相应参数修正，点击确定。设置完成，我们进行杆塔的排位设计，点击排塔， 选择对应的装备，调整一下甘塔的名称，设置挂串参数，点击立塔，即可顺序进行后续甘塔的逐一排位。当前线路段设置完成后，我们切换到右侧分支线路段 l 二，进行回路的设置调整。 第一个双回线路段是回路一和回路二，回路二与分支线路 l 一 左侧自动相连，右侧默认是回路一。按照线路规划，我们需要将原线路开断后的回路设置为回路三 与分支线路 l 二连接。连线之前需要先调整回路信息，在成果输出菜单下点击项链信息， 选择被开断的线路段，设置起始塔位中指塔位，点击确定。修改回路名称，选择下方的回路， 设置成回路三，点击确定。双击切换到 l 二分支线路段，设置设计向导，将回路名称设置为回路三，点击确定。 在电气设计菜单下选择交叉换向。注意查看杆塔所在的回路，当前的杆塔 mg 三未连线就是左侧的回路， 然后是杆塔 n 一， 我们需要将杆塔 n 一 的后导一二三和杆塔 mg 三的 前导一二三进行连接，当前窗口中显示的是大后侧，当前大后侧显示的是后侧， 我们需要连接前侧，在窗口中切换，选择小号侧点，选连接两侧挂点。三维场景中自动连线，连线完毕，保存退出派接线路的回路已连接完毕。以上就是派接设计的全部流程， 如果需要手动调整分歧塔的转角度数，可以在修改塔的窗口中完成设置。
2道亨软件
02:05查看AI文稿AI文稿今天跟大家交流一下如何区分架空交流与架空直流输电线路以及电流的屈服效应这个问题。区分架空输电线路的交流与直流最直接最准确的方法就是看杆塔上挂着几组导线， 还有就是杆塔的结构。架空交流输电线路一回线路是由 abc 三项导线组成的，如果是铜塔双回，就会看到有六组导线，铜塔四回就是十二组， 都是三的倍数。架空直流线路一回线路通常只有两组导线，分别为正极和负极，或者叫极一和极二。 第二我们可以看绝缘子串以及塔形。之前讲巫会的一个视频里面分享过，直流电的击污和电腐蚀更严重，因此在相同的电压等级下，直流绝缘子串通常会比交流的更长，片数也更多。 直流杆塔由于只需要悬挂正负两极导线，杆塔结构通常是 t 字形的，杆塔左右对称比较简单。 但是交流输电线路的杆塔为了保证三相导线相与相之间的安全距离，结构会相对更复杂一点。还有昨天视频里面提到的直流输电线路的电流没有屈服效应。对此有朋友有疑问 说，曲幅效应不是应该是电流的本质特性吗？为什么直流电的电流会没有曲幅效应？其实曲幅效应并不是电流本身的特性， 不是由电流本身直接引起的，而是由于交变电流产生的交变磁场所引起的。交变磁场会在导线内部感应出涡流，这些涡流在导线轴心处 与原来的电流的方向相反，从而会把电流推向表面，所以就有了交流电的电流有屈服效应这样的一个特性。 大家都知道直流电的电流方向和大小是恒定不变的，没有办法在导线内部产生交变的电磁场，所以也就没有办法感应出让电流流动的涡流。如果你喜欢这样的视频，记得关注我。
183坚信先生
00:15查看AI文稿AI文稿这是什么干塔？这是直线干塔。这是什么干塔？这是耐张干塔。这是什么干塔？这是转角干塔。这是什么干塔？这是换位干塔。这是什么干塔？这是跨越干塔。这是什么干塔？这是分级干塔。
446电气发烧-李工
00:31查看AI文稿AI文稿盘点各电压等级的输电线路，这是三百八十伏线路，这是十千伏线路，这是三十五千伏线路，这是六十六千伏线路，这是一百一十千伏线路，这是两百二十千伏线路，这是三百三十千伏线路，这是五百千伏线路，这是七百五十千伏线路，这是一千千伏线路， 这是直流政府。两百二十千伏线路，这是直流政府。四百千伏线路，这是直流政府。五百千伏线路，这是直流政府。六百六十千伏线路，这是直流政府。八百千伏线路，这是直流政府。一千一百千伏线路。
1091电气发烧-李工
00:32查看AI文稿AI文稿单回路猫头型铁塔，它的外形就像一只蹲坐着的大猫，两个对称的耳朵伸的高高的。这种铁塔主要用来架高压电线，而且是单回路的，意思就是它只负责输送一组三相电。那为什么要设计成猫头形状呢？ 你看它两侧的横担，就是伸出来的胳膊是对称的，这样能让电线之间保持安全距离，避免电流互相干扰。我总结了一些电力预结算的参考资料，可以分享给大家，关注我，成为电力预算员中的武林高手！
01:23#创作灵感 跨海输电线路工程-设计原理施工（七）！——三维动画演示！@智慧新能源-SNE#跨海输电线路#电网#能源电力新观察@智慧光伏-SPPG@智慧风电-SWP 主页更多专业、精彩视频！#我要上热门查看AI文稿AI文稿二点五架线工程项目线路工程全长八点五千米，类型为铜塔双回双分裂。针对架线施工，计划采用一档到底的施工方案，线路两端分别设置张力场、牵引场， 利用牵引机、张力机等专业施工机械设备进行一档作业。其中，架线施工准备阶段，计划采用无人机进行引导绳的施放作业。 此外，整体线路架线施工过程中将涉及跨越工程，跨越主要包括 p a、 p b pc 段跨越冰城一桥主航道、 p 二零、 p 二幺段跨滨城一桥主桥、 p 二四、 p 二五段跨越滨城港散货码头。针对主要跨越段，将计划采取封网或等效安全措施，以保证施工安全。
01:50查看AI文稿AI文稿朋友们，大家有没有见过这个现象，同一个变电站出现到达同一个终点，变电站的同打双回的两条交流输电线路两边的相位居然不一样，这个是挂错了吗？还是有别的原因？今天这条视频就跟大家交流一下这个问题。 这其实是一种用心良苦的设计，这叫逆向序排列，如果铜塔双回的两条线上中下都是 abc 排列，这个叫铜向序。如果左回线上中下是 abc， 右回线上中下是 cbi， 这个叫逆向序。 铜塔双回交流输电线路通常采用逆向序，最核心的目的是为了降低这两回交流输电线路通常采用逆向序，最核心的目的是为了降低这两回线路之间的电磁干扰。 第一个平衡三项阻抗，铜塔双回路电线路距离很近，导线之间存在着电磁感应，逆向去能够让这两回线路之间产生的电磁场相互抵消，使各项的电压降和损耗更加的均匀。 第二是降低不对称度，如果不平衡，系统会产生很大的零序电流，大家都知道零序电流过大会导致机电保护装置坍动，逆向去能够大幅度的降低这些有害的电流。 第三是减少对地的电磁干扰。逆向去排列能够使导线之间产生的合成电磁场在地面方向最大程度的相互抵消，从而降低线路下方的电磁场强度， 这个同时也能够减少对通信的干扰，保护附近的通信设施。这种对称的逆向去排列结构，在几何上就实现了电磁场的逆明相相互抵消的效果。 朋友们，相距很重要，我们在进行基建线路验收的时候，一定要进站核对一下相位，还要重点的去测一下进高架档的相间距离。
195坚信先生
12:59查看AI文稿AI文稿呃，那张断为孤立档是吧？就是独立的两个铁塔挡住一千米，然后塔头尺寸给了 是吧？干支型塔，然后跳线穿四点六米，然后倒地烟参数都给了，然后阴力也给了，是什么？雷电是吧？十五度无风无冰就是雷电， 满足这个零点零一二 l 加一的防雷要求。地线应力至少为多少？ 这个是不是很眼熟？又是我们前面算了很多次的空间的那个距离要求，这题的话，其实很多同学是没做出来是因为导线没选对。干自行塔的话， 我们计算导线跟地线的距离要求，那肯定肯定选距离最近的那根导线，我们干支型塔距离地线最近的是这一根啊，好，另外一个地线是选哪一根？ 是啊，我们导线那张塔是挂在这里，看到吗？它这个图其实 其实这个没有接触过的同学看起来是比较复杂的，大家看一下我们导线是挂在哪里？中向是挂在这个位置，边向是挂在这里，这边的边向是挂在这个位置，这边是挂跳线卷子穿的， 然后上面呢？地线挂哪里？地线挂这个位置，这个是地线，这个是挂地线。 其实考场上的话应该是看的比较清楚的，是吧？它是有标记的，然后这是中向，中向绕引跳线的跳线穿挂在这里， 所以那我们就知道地线了，是吧？地线这里一个点，这里一个点，导线在这里，那肯定是这根地线跟这根导线它距离是最近的， 所以他们在党据中央。是啊，导线跟地线的距离在空间上是零点零一二幺加一，再然后剩下的计算是不是就跟我们前面的计算都一样了？ 这个六千三写错了吗？ 六千三没错吧？我，我这边，我这边做解析的时候也是按照六千三来的， 是没错啊， 然后导地线的水平偏移，你看是不是就是六千三，减去二五四零除以二就水平偏移？垂直距离的话，你看这个地线支架高是不是就是七米？ 然后再考虑，因为它是那张串，那张塔的话是不用考虑那个串长的问题的。是啊，这个大家都知道。是啊，我们无论是地线还是导线，我们那个串京剧串卷纸串都看成是导线的一部分就行了， 然后是不是就可以用那控制档距公式套上去，一步到位就行了？ 跳线不用满足这个距离要求啊？ 那我们再来看一下这个，来，大家看一下，看到了吗？中向挂在这里，这个就是导线， 你看对面的卷纸在这里，对面的导线在这里，那他怎么过去的呢？水在这里，看到了吗？这里有个中向跳线串， 再找一个哦，再找个二百二十千伏的，你这个这个视角都不是很好， 这样都是都没有，还找来找去，还是第一张图最清晰了。 所以中向必须要用绕引跳线啊，你要跳线直接拉过去，直接拉过去是拉不过去的，必然会打到铁塔，所以说他在上面这里必须挂一个跳线， 然后这个导线的话，他我画夸张点，从这里这样子上去，然后从这里再到再到那边，这样子大家可以理解了吗？ 你看对侧的，对侧的卷子在这里，对侧的导线是这样子过去的，这边导线是这样子过来的，在我画夸张点，我从圆点这里开始接，绕到跳线，跳线的话再绕到这个导线是不是就可以过去了，就可以远离铁塔了？ 然后 d 线的话，它我画夸张点的话， d 线是挂在这里，是挂在里面的。这个涟漪跳线是在外面的，因为这个电压等级比较低啊，所以这里看起来不明显， 然后高点，然后像这个，然后还有我们这个图，是啊，这个这个的边边凸出来是怎么回事呢？ 凸出来的话他是这样子的，他这里会加长点，加长点导线是挂在这里，看到没有？这个卷子串，导线是挂在这里，跳线我挂在这里，跳线串挂在这里，这样子导线我就可以往外拉，就远离这个铁塔了。 高点的电压等级，它外角侧的这个跳线串呢，它就会延长一点出去，是把我这个跳线往外拉嘛，所以它这里是会挂在外面的，是啊，上面，这里就是，这里，就是我们中向跳线串， 是啊，这个导线就从导线这里绕过去，然后再绕到对面。 跳线离地线是近，但是他不用满足那个啊，他不用满足零点零一二幺加一啊，他只要满足那个，满足那个正常的安全距离要求就行了， 比如说二百二十千伏，是啊，带电作业一点八加零点五，雷电一点九米，是啊，他只要满足基本的安全距离就行了。只有党居中央倒地线才要求这个距离，党居中央正中央的位置才要求， 这个清楚了吗？对，钢制型卡，钢制型卡就是最常用的这个那张卡它的这个结构， 那我们就到这里吧。那今天这个把这个导线布置这一块讲完了。 嗯， 其实也差不多了。是吧，我觉得好像这个已经非常贴近实际了，好像也没有什么能够更贴近实际了。 什么时候看五五八二，什么时候查手册。那你考的，你考的内容涉及到哪里就看哪里啊。是啊， 具体看你的考的这个知识点呢。我们手册跟那个规范它又又又没有什么冲突。 保护角是保护外面啊，这题是吧，如果让你计算保护角的话，应该是用哪一个保护角的话，肯定不会算中项，中项是负保护角， 保护角的话是越大越差，知道吗？越大越危险。那你看中向的保护角的负的负数的很小的。是啊，你看这个保护角。是啊，要考虑，这个保护角要考虑。 那你要算算看这两个保护角哪一个哪个严峻喽。是啊，这个保护角目测都很小啊，你看这个可能都不超过五度，这两个 垂直距离一样。是啊，水平距离小嘞，保护角就小，你算一下水平距离就知道了。这个这个我们就在这里就不算了。 左边八千是吗？ 左边八千，但是左边这个也地线出来也多啊，看一下哦，八千减去六千八，那就是一米二，这边也是一米二，一样的是吧？两边保护角一样的，一般都是一样的。 两边都是一米二。 不是不能加，是没有必要加。 这规范没有要求啊。这个，这个的话是在一些反错装备技术导师或者是能源局的一些反错里面有有详细的规定。什么时候加这个跳线串 电网项目你要参参考电网的规定就得了，如果是不是电网的项目，就参照能能源局的那个反错要求就行了。 导线离恒大的距离不就是导线对铁塔的距离呢？这是安全距离啊。安全距离。还有还有什么很说的，不就是这个表嘛。导线对铁塔的安全距离不就是这个表吗？六点二点五， 这个就是对恒大的距离啊。恒大也是铁塔，恒大也是铁塔的一部分呐。是啊，导线与铁塔构建之间的距离。 好的，我们下课吧，下周下周再继续再讲一个周末， 计划是下周末把线路的题目讲完了。还有定位，定位讲一天，然后线路参数跟防雷讲一天就差不多了。
1纳米晓雯
03:00查看AI文稿AI文稿今天跟大家交流一下特高压直流输电线路接地极线路的作用。由于特高压直流系统的技术比较复杂，我也只是了解一点与架空输电线路专业相关的一点皮毛。 在直流输电线路系统中，接地极线路也称为接地极引线，是连接换流站直流中性母线与接地极之间的架空绝缘输电线路。 它的主要作用是在换流站和接地极之间提供唯一的电流回路通道，并起到稳定系统定位、保护电力设备安全的作用。直流接地极线路它的核心作用根据直流输电系统的运行方式不同，也就是场景不同，作用也有一点差别。 当直流系统处于双极平衡运行方式的时候，阶梯级线路可以前置中心点定位，将换流阀中心点的定位牢牢的固定在地电位，这样能够防止两极对地电压不平衡， 避免电气设备因为过电压而损坏。还有一点是由于两极无法完全的做到对称，双极运行的时候也会产生一些微小的双极不平衡电流， 接地级线路就负责将这些不平衡的电流引导至大地释放，所以直流输电线路在双极运行的时候，接地级线路必须视为带电线路。第二种场景就是当直流输电线路处于单极 大地这样的一个回线运行的时候，比如一级线路发生故障或者是检修，另外一级需要继续送电的时候，接地级线路就成为直流工作电流的返回通道。 数千安培的直流工作电流会通过接地极线路流向接地极，再通过大地以及对战的接地极将电流流回另一侧的换流站， 这样形成一个闭合的电路。此时接地极线路不仅是带电线路，而且是满负荷运行的全电压带电线路。 直流接地极线路还有一个作用，就是可以保护换流站以及人员的安全。如果直接在换流站附近接地，弱铅安培的直流电流入大地，会产生严重的直流偏瓷现象， 不仅会影响换流站以及周边的变压器，还会严重腐蚀附近的地下金属管网以及电网的接地网。 阶梯级线路通常有几十或者是上百公里，这样就可以将阶梯级选址在远离换流站土壤电阻率较低而且人比较少的开阔地带，从而实现远距离的散流，确保安全。 总之，阶梯级线路就像是换流站的排气管和安全阀，一旦阶梯级线路发生断线或者是严重故障，整个直流系统可能会被迫降压运行，甚至导致直流线路停运或闭锁， 直接影响电网的安全。所以接地及线路的运行维护也是至关重要的。如果你喜欢这样的视频，记得关注我！
