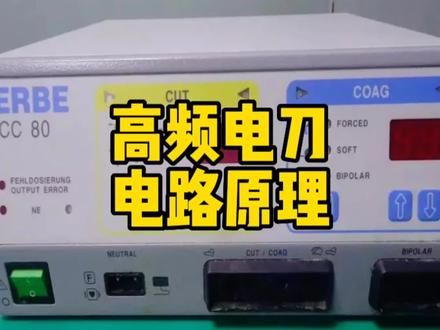

02:22查看AI文稿AI文稿我是吴俊平，今天给大家简单介绍下高频电刀的工作原理，今天就以爱尔博 icc 八零为例。爱尔博 icc 八零区有八十瓦的输出功率，一般像脑外科、神经外科、耳鼻喉科用比较多，主要是闭合一些小的血管，起到术中止血的目的。 是爱尔博 icc 八零高频电刀的简单电路图二百二十伏交流电源由圆形变压器直接变化为两组交流电压，给电刀主板供电。 九十一点九伏用来供给电刀高压电路。二十点六伏用来供给电刀主板控制电路。第一，高压电路九十一点九伏电压经过 br 一整流吸灵率波变为一百三十伏直流电压，给电刀功率放大电路供电。第二，功率控制电路 功率的大小均由 t 三的输出来控制， l t 三五二四的十四角为功率调整输出控制端十四角驱动 t 二，然后经过 r 二十一、 r 二 十二控制 t 三。第三，功率放大电路。功率放大电路主要由变压器 u e 三和功放快 b u z 三一组成，基本流程为一百三十伏自流电压在 t 三的输出下，经过 l 一、 c 二十七滤波变压器初级线圈到功放快 t 九 在经过 r 六十四形成回路。变压器的次级输出由 c 五十四、 c 五十五形成高频输出。第四，功率输出电路 输出电路主要由两个继电器 r e l 一和 r e l 二组成， r e l 一用来控制双级输出， r e l 二用来控制电刀电切功能和电拧功能的输出。第五，负极版及手柄检测图中勾一十二，外接负极版回路勾十三外接电刀手柄勾一四，外接双极变压器 u e 一用来探测切或拧功率 输出，选择变压器 ue 二用来探测负极板是否连接上，以确保电路的安全。光偶 icr 可把电接电营的检测信号传给主程序。 第六、五伏低压行程电路由变压器出来的交流二十点六伏经过 b r 二整流为二十九伏，共集 l 七八零五和 l 四九六二 a 稳压成两组稳定的五伏电源。最后讲下维修， 爱博 icc 八零高频电脑可根据电路图排查故障，维修时分为高压部分和低压部分，一般故障多发生在高压部分，排查时需检查输入电压功率管，高压后再根据绘制的电路图就能很快将故障排除。
152俊平维修实验室
00:12
08:00
00:18
03:07查看AI文稿AI文稿像我是麻醉专业的对吧？嗯，麻醉专业，在手术室里很多是守护病人的安全，守护病人安全的时候，我们需要用到一个监护仪，监护仪的时候心电特征啊，包括脉氧特征啊，对吧？但是在使用的时候经常受到手术室电刀的干扰， 结果导致很多时候波形失真，然后出现一些故障等等。然后我们也想知道这种问题的解决方案是什么？今天呢，我们成都九井来到四川大学华西麻醉中心，让我们看看我们的工程师小伙伴是如何利用我们的通用测试仪器来解决手术室内复杂电磁环境的一个干扰问题。 ok， let's go！ 电磁干扰解决方案主要由以下几部分组成，第一是我们的频谱型号为 mac e 千 a， 频段为九 k 赫兹到四十 g 赫兹，复习的宽为三百兆赫兹。第二是 是我们的测试探头，主要由短波和超短波天线以及各式各样的信号探测探头组成。今天我们要测试的设备是四百 k 赫兹的高频电刀以及手术室常用的心电监护仪，实验对象是我们可爱的小白兔。 然后我们在临床中其实观察到的现象就是说，只要外科医生这边在用电刀，那么就会对训练监护产生了一种很大的一个影响 哦，看到了，对，看到了吧，非常明显对，下面我们进入到测试环节，首先是空间电磁环境的排查，我们使用 ms e 千 a 转播天线对空间电磁环境进行排查。 首先打开辅仪，连接好天线，设置中心频率设置扫描带宽等参数。好，我们准备工作已经 ok， 开始进行干扰员的排查，然后开始扫描，通过扫描可以看到空间中存在干扰信号，下面我们进行抵禁 干扰员的排查。首先排查接线口，我们发现高频电刀开始工作的时候，有非常明显的干扰信号，接着我们排查探头，整个导线，整个连接线都有非常强的干扰信号，具体的干扰情况还需要进一步分析。现在我们带过来一些设备，有一些解决方案，然后我们试一下这个解决方案有没有效果。 太好了，干扰信号有可能是通过电源引入的，所以我们对电源加装了滤波器，但是发现加装滤波器后干扰信号仍然存在，证明干扰信号不是通过交流电源引入的。 我们推断心电监护仪的电极片和兔子本身还有高频电刀组成了一个联通的导体，高频电刀的干扰信号通过兔子身体进入到心电监护仪造成干扰。鉴于这种情况呢，我们可以通过改变接入身体的距离，改变通路的电阻， 观察干扰信号的浮直大小来判定。首先在电极片周围下刀，接着在腿部下刀进行实验，在心脏电极片周围下刀，心电图浮直变化明显。在腿部下刀，心电图变化浮直较小，可以证明电刀影响心电监护仪的干扰是通过身体导入的， 具体的解决方案我们还需要进一步的探究。复杂电磁环境中的信号干扰问题，一直是我们成都九景持续关注并且重点公关的一个领域，如果今天的视频对你有帮助，记得点个关注哦！
501硬核玖锦

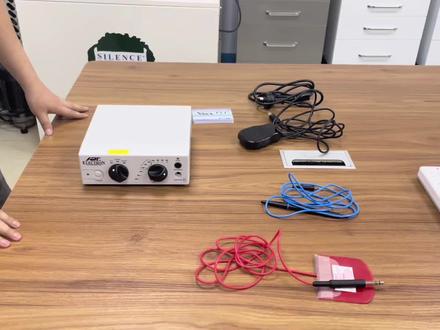

04:03查看AI文稿AI文稿咱们电灯啊，这个绿色的按键啊，开机键，一般他有个自检的过程，大概在十秒左右。 然后呢，咱们从左到右啊，讲一下咱们这个功能啊，功能键，这个呢是咱们的双击啊，双击模式，这是调功率的大小啊，这是选择功能啊，从而一个标准啊，红模式和这个精细啊。然后呢，这是垫刀咱们的纯切模式， 纯切模式，然后这个呢，纯切的切割，这个呢蓝色是凝血，对应键是黄色切，蓝色凝，再看咱们这下边的脚踏也是电切，黄色切，蓝色凝，这是刚才讲到那功能键的一个双脚踏啊，单单侧的，然后 讲一下这也是一样啊，加和减拧也是如此选择，这个是我们分为四个档啊，纯切啊，只有切割的功能啊，没有拧写，混切一二三，根据比的不同啊，切割模式越往下边拧写的功率越大啊， 然后呢，这是咱们这个这个键啊，输出咱们这个， 嗯， rtq 的模式啊，主要是咱们做这个枪镜内的一个切割，这定时呢是指咱们模式输入间段的时间长，一短分为四五个档， 到后边的档呢，输出的间隔，模式时间越长，功率是固定的，这个只只是切割啊，这上面没有凝血，这凝血呢， 模式是十是没有关系啊。然后呢，咱们这这是凝血，一个模式三个凝血， 喷拧、强拧和揉拧，这个通过这个调节来设置啊，然后呢，这边是功能键啊，选择啊，咱们可以记住十组一个模式，从零到九回十组， 点击选择，之后点击记忆，然后我们存组十个数据啊，这边的 是点击复习片啊，初始一个设置，我们点击设定，然后将这个复习片与这个切割接触的为设置为清零模式啊， 然后咱们想一下下边这个，这个 双击插口啊，这两个钮是双击插口，这个刀笔是单机插口啊，单机分一和二， 这呢也分手控和角控，这边的插孔可以做角控啊，枪镜的时候可以做插在这个里面啊，咱们用脚踏来控制这边的负极板，这个连线，那个插插接，我们是分单条双变， 这个负极片啊，比别人多的模式就是在这里啊，我们有一个初始和设定啊，在这个双片的时候，我们可以点击初始啊，来设定这个负极片啊，低于贴格的大小。 然后我们在这个设置一下，然后试一下混切一啊，六十五，然后咱们调一个，呃，强铃 啊，我们正常这个，这是混切，这是四个模式啊，切割四个模式，明显三个模式啊，然后呢双击也是三个模式，咱们试一下这个纯切啊，把腹肌，腹肌板啊，这是双片腹肌板，苹果放在上面就试一下， 然后呢咱们试一下这个凝血， okay。

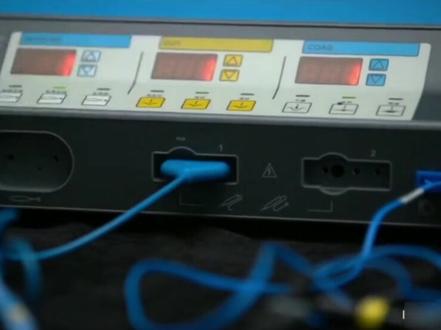

05:17查看AI文稿AI文稿高频漏电流、中性电极高频漏电流、中性电极高频漏电流的测量根据患者电路的不同分为两种情况， 中性电极以地为基准和中性电极与地绝缘。用户可根据中性电极插孔附近的符号标识判断高频电刀的患者电路类型。 下面分别对这两种情况进行介绍。中性电极以 b 为基准的高频漏电流，此类中性电极漏电流可按照该检测图进行测试。根据线路示意图连接线路 说明录制本视频所使用的高频电刀为高频绝缘的患者电路，因此这项测试 对该设备并不适用。但为了更好的指导用户操作，本视频亦对该项测试进行演示。在实际检测时，只需对中性电极以地为基准的高频电刀进行该项测试。 连接 r、 e、 c、 m 报警禁用线消除中性电极报警。将电刀笔按正常工作模式连接至高频电刀，取一根导线连接至左侧 face 的插孔， 导线另一端连接鳄鱼夹，将鳄鱼夹夹在手术电极上形成通路。取另一根导线，一端插入右侧 face 的插孔， 另一端接入报警禁用回路中。 选择一根跳线连接右侧 faced 插孔和 variable high 插孔，再用一根导线从 variable 漏插孔引出， 另一端连接鳄鱼夹夹在高频电刀的接地端子上。 完成连接后，将高频电刀输出设定为最大。在分析仪主屏幕选择 h f league， 进入漏电流测试界面，设置输 出延迟时间，通过电刀笔或单机脚踏开关启动能量输出。点击 stat 精狗进行测量记录或保存测量结果。 中性电极与地绝缘的高频漏电流，此类中性电极漏电流可按照该检测图进行测试。根据线路示意图连接线路连接 r、 e、 c m 报警禁用线消除中性电极报警。 取一根导线，一端插入 veritable high 插孔，另一端接入报警禁用回路中， 再用一根导线从 variable 漏插孔引出，另一端连接鳄鱼夹，夹在高频电刀的接地端子上，将电刀笔按正常工作模式连接至高频电刀， 完成连接后，将高频电刀输出设定为最大。进入高频漏电流测试界面，设置输出延迟时间。通过电刀笔或单机脚踏开关启动能量输出。点击 start single 进行测量 记录或保存测量结果。手术电极高频漏电流，单级电极漏电流。可按照该检测图 图进行测试。根据线路示意图连接线路连接 r e、 c m 报警禁用线 消除中性电极报警。将电刀笔按正常工作模式连接至高频电刀，用一根导线连接至分析仪 variable high 插孔， 导线另一端连接鳄鱼夹，将鳄鱼夹夹在手术电极上形成通路。取另一根导线从温柔宝漏插孔引出， 另一端连接鳄鱼夹，夹在高频电刀的接地端子上，完成连接后，将高频电刀输出设定为最大。进入高频漏电流测试界面， 设置输出延迟时间。通过电刀笔或单机脚踏开关启动能量输出，点击 start single 进行测量记录或保存测量结果。
15杰

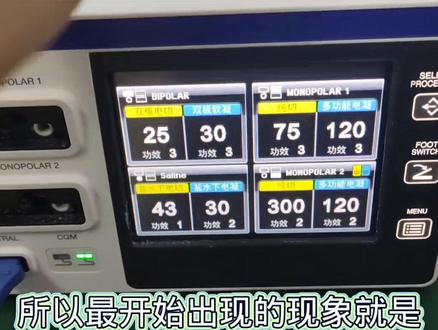

01:32查看AI文稿AI文稿就是这个脚踏插进主机之后，你要在这个脚踏开关这个功能里面 把脚踏分配给你所需要的对应的模式。比如说你是使用盐水模式的话，你相应的你就要选择盐水，就你选中之后 他这个脚踏板背景会变成白色，没选中的他就是这种颜色的，选中之后返回，这时候你踩脚踏，他控制的就是你那个对应的模式，现在是因为那个盐水没接副盏，我们把副盏接上， 好，现在我们盐水的负载已经接上，接上的话你踩他控制的就是盐水。好，那现在再选双极，双极，他这个都是按这个插座的分那个分布去那个，就你现在选双极，好，返回，他现在控制的就是双极了，就这个窗口， 然后选单集，单集一，感觉选中单集一这里变白了。返回，好，现在控制就是双集一，然后如果控制双呃，控制单集二，然后选单集二， 好，现在控制的是单极二，所以最开始出现的现象就是脚踏其实是选在这个单极二，这个时候你又没有插负极片，但他实际脚踏控制的就是这个单极二，所以你一踩他就会报中心电极接触不良，因为你现在根本就没有接， 随着脚踏一定要选对，你选中盐水模式啊，盐水模式让他控制就是盐水模式，这个时候你这里不接他是不会影响的。
