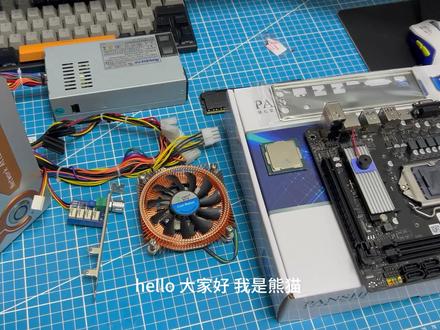

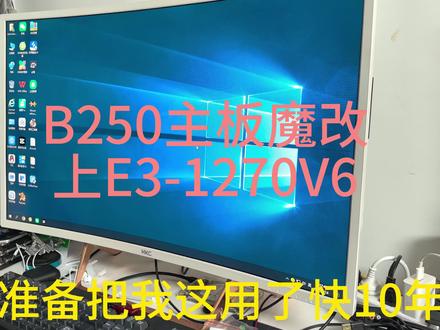

今天准备把我这用了快十年的一体机升级一下,正常我这 b 二五主板最高支持 i 七七千七百 k, 但是当时价格贵没舍得装,现在一看更没性价比了,于是决定上扬垃圾。 e 三一千两百七十 v 六,先看一下配置, c p u 酷睿 i 五七四零零四核四线城主板 b 二五零 and pi o s i 内存三星八 g b 频率两千四百一条显卡幺零五零显存两 g b 显示器会磕 x 三二零三十二寸曲面下面关机备份主板 bios 提前准备个 u 盘 file 三二格式的 插入到主板 usb 二点零的接口上, 开机狂按掉键,进入主板 bios 设置,选 q flash, 选保存, 输入文件名 b 二五零二零二六变 等待保存完成, 按 esc 退出, 拔掉 u 盘,把 bios 文件复制到, 然后用这个修改软件打开, 有九零六 e 九无一维码 s k u 支持八线城支持, 这样是不是等 cpu 到了直接安就可以了? 欢迎大家指正,请关注下期视频,看看我犯没翻车!

某宝上一个老铁发来的华清 b 二五零主板,这个主板他为了上 e 三的 cpu, 他 就把这个 bios 他 自己把它拆下来了,但是拆的过程中很不幸,把这个焊盘给拆坏掉了,这个焊盘明显是掉了一块,这边需要把这个皮把它打开, 把它用刀把它剥开,剥开之后重新跑一个,跑一个飞线过来,然后做个,或者呢,可以用更简单的方法,就是做一根飞线,从左边直接拉过来,但是这个飞线往哪里飞?我们要看一下点位图,先找到这个主板的点位图,我们来找到 bios 的 位置,这个 bu 三, bu 三就是 bios。 嗯,然后呢?他第七角是坏掉了,先把这个 bios 芯片把它焊上去,第七角肯定是空了。然后呢,从这个 boss 那 个芯片上面第七角直接做一根飞线,做到左边,左边这边有一颗,这是电阻啊,一二三,第三颗电阻,电阻上面从二号角直接连上连过来,这样是最简单的方法,不需要在主板上面做焊盘了, 现在开机试一下,开机看看能不能点亮。 ok, 已经亮了。嗯,整个进入 bios。 嗯,现在这里做了个飞线,确实不太美观,先把它清理掉,然后呢用固化油固化一下,这样的话基本上就看不出来了, 又多了,多了也没关系, 好了,按也按不动了, ok, i love you。

华硕的 b 二五零 m 麒麟刷个 bios, 让它支持一三 v 五原来的 cpu i 五七五零零的好 bios 芯片取下来直接刷容量十六兆的,支持一三 v 五 v 六的 bios。 网上直接下载了一份,不改了,写入 一三幺二三零 v 五。 简单说一下这个主板的架构。 b 二五零芯片组的, 它支持的处理器六代,七代的 i 五七五零零,七代的这个架构 kb 雷克卡比湖,再整个六代的处理器看一下。一三幺二七五 v 五 这个架构是斯凯雷克天空湖的。这玩意都什么意思?为什么这么命名?我搜了一下这种湖泊现实中还真有。 七代卡比湖在加拿大野生湖泊很有名的一个垂钓的地方。六代,这个天空湖在美国密西西州 是一个沼泽湖,它是从第六代开始都是湖泊命名的,一直到现在的十二代还是湖泊。这阿尔德湖这种公共的地名,它没有版权吗?可以规避一些法律冲突。七代处理器 cpu 参数, 看 cpu 能扩展出来资源就是 p z i 一 通道最大值十六条版本,三点零的 这十六条其实全部都分给读显插槽的,做 m 二条的话就没法接连。 cpu 都是从芯片组里面拓展的好,这个地方指的是核显支持的显示器数量。三个就是从核显里面可以拓展出来三个数字通道,将来就可以做三个数字接口, idmip 或者 dvi 的。 这 cpu 里面的核显可以输出三条数字通道,这个做成接口可以任意形式,可以是三个 dp 或者三个 hdmi, 三个 dvi 或者缠在一起也可以, 最多可以做三个数字接口,集中在主板上面,这个核显接口能出来几个?它还受限于这个芯片组。查主板芯片组时间,你发现也有一个参数,就是 gpu 规格, 这地方也有支持的显示器数量三个,再看一个芯片组。 h 幺幺零的 gpu 规格, 你看这个就少了,支持的显示器数量两个,少了一个,就这个核显通道最终能输出来几个,他还受控这个主板,这个叫 d d i 开关,跟水龙头一样,这上面装了一个水龙头。 b 二五零主板上面有三个开关,我全部都打开就可以输入三条数字通道,就做三个核显接口嘛。 h 幺二零主板就行了,只能做两个,这个核显接口它是直连 cpu 核显模块的。 这个 b 二五零主板它做了两个,一个 hdmi, 一个 dvi, 其实还可以做出来一个,它给删了三个接口。 hdmi dvi, 这个微机那是模拟接口,不是数字接口,怎么来的?肯定需要外挂芯片,不管他是用 idm i 转微机或者 dp 转微机,他需要转出来。看一张主板架构图,这是精英的 b 二五零第一头低速 play pad, 数字显示通道,一二三三路 dp i d m i, 这个是微机,他用了一颗转换芯片 it 六五幺六的把数字信号转成了微机。这连 cpu 的 除了和弦接口 p z 杠一乘十六,加上任性三点零独显插槽,还有一个就内存插槽,双通道的。先看这个 cpu 参数,内存规格,支持最大内存大小六十四 g, 最大内存通道数两个就是最大,可以双通道。再看主板芯片组 这个地方,不知道你们有没有疑问,主板怎么会管到内存呢?现在内存控制器全部在 cpu 里面,你查这个主板芯片组时间,为什么会有内存规格这一项呢?看他怎么标的,他没有标支持的通道数量,因为他管不住啊。 cpu 管的每个通道 d i m m 数量 两个,这个是什么意思?其实就是插槽有个内存槽在主板上面,我可以限制这个内存槽的数量来区分这个主板的规格。这句话什么意思?就一个通道 可以拓展出来两个插槽,这个 cpu 是 双通道的,我最多是不是可以做出来四个内存插槽?主板有低端有终端的,他有区别,都在这个地方。 h 幺零芯片组的, 看这个内存规格,每个通道 d m i 数量一个,比刚才那个少了吧。你看 h 幺零的主板,他最多只能做出来两个插槽, 就双通道一个通道一个插槽。这个地方是被英特尔的规范写死的,就是一种规定,代码子控制不住,芯片组也控制不住,他怎么控制的?就是控制采购芯片组的厂商给你的 h 幺零芯片组,你直接搞了四个插槽出来,可能下次再买,英特尔就不卖给他了, 他这么控制了这个市面上的主板,你可以去翻看那个图片。 b 二五零是很多四内存插槽的, h 幺零只有两插槽的 g r b 二五零格林四个内存插槽,华硕的 b 二五零 m 杠 d, 内存槽 d i m m。 插槽 a 一 d i m m b 一 a 就是 恰当 a a, 通道 b 就是 前的 b b。 通道 a 一, 他肯定还有 a 二, b 一 也有 b 二,这个是华清的 b 二五零四叉槽的 a 一 a 二这两个是一个通道,就是两个叉槽, b 一 b 二另外一个通道,他将来做是要怎么做? a 一 b 一 就是一三槽 染成一个颜色,然后 a 二 b 二这两个插槽染成另外一个颜色。锡柴钢一乘十六,这独显插槽就不说了,这个是直连 cpu 的, 为什么直连?因为显卡跟 cpu 那 个数据交互量太大了,过芯片组的话 会有数据瓶颈,性能就会受影响。跟 cpu 直连的内存插槽,读写插槽,还有这个核显接口啊,说完了 cpu 再说这个芯片组,他管的东西就多了,所有的 usb 接口, 硬盘塞的接口,声卡,网卡,还有这种扩展出来的皮材钢也成一的插槽成四的。 m 二插槽都归他管理,还有外壳芯片也直接归他管理,有几个接口不归他管。这两个 圆的键盘鼠标接口,这个归 i o 芯片管,就这个芯片还有九针的串口,这个主板没有拓展, 也是归 i o 管的。 b 二五零芯片组,这个是 bios 八兆的,他们之前通讯 spi 总线, p z 杠一乘以的叉槽,两个走的是 p z 杠一总线三道口,五个走的是三道总线。 m 叉槽,这个是双协议的, 三的协议时间走的是三的线。 pc 刚一协议时间走的还是 pc 刚一总线。 usb 口走的是 usb 总线。 wifi 插槽, pc 刚一总线, 它上面还有个二点零的线,给 wifi 里面那个蓝牙模块用的网卡。八幺幺 g 千兆的 pc 刚一乘一的总线,声卡 lc 六六二,这个是走的 led 音频总线, 这里面有个比较关键的通道,芯片组跟 cpu 之间通信,这个叫 dmi 加了运。三点零乘四, 这个通道三个口上面接的硬盘数据, m 二条上面跑的数据,还有网卡、声卡,它上面的数据最终都要通过 b 二五零芯片组, 最后交给 cpu 处理都要过这个通道。这个通道你可以把它看成 p c i 杠 e, 这肃立编码方式跟 p c i 杠 e 也一模一样,可以给它当成 p c i 杠 e。 三点零乘四,这个三点零乘四通道你肉眼可以看到, 他一般在反面看这个 c b u 从这走出来一排线,走到了这个地方,正面就是吸面组,吸面组最重要的资源,一个是 p z 钢 e, 另外一个就是 usb d 二五零吸面组, p z e 通道是最大值十二条 版本三点零的, usb 端口数十二个六个三点零,十二个二点零。再看一下 h 幺幺零的扩展选项, p c 刚一通道是最大值六条版本二点零的,比它规格就低多了, usb 端口数十个四个三点零,十个二点零, usb 资源也少。 b 二五零, p 三钢 e, 三点零,十二条。 usb, 三点零,六个二点零,十二个 三的三点零六个。在这个主板上我们捋一下 m 二条三点零乘以四四条了,两个成一的插槽,五条、六条,还有这个网卡千兆的占区一条,一共是七条。在这个主板上面 还有五条赋予 usb 三点零,六个一个两个、三个、四个。这一组前置五个、六个二点零,十二个三点零,里面那个二点零,要算进去一个、两个、三个、四个、五个、六个 三点零,里面这两个七个、八个。找前置二点零,这一组九个,十个二点零,还有两个没有做出来,删掉了,这就是隐形缩水的地方,塞到三点零,六个,一个、两个、三个、四个。这主板上面其实是五个,有一个在这, 这个 m 插槽是双协议的, p c 钢一塞的,塞的协议也要占住一个这种端口,它其实做了五个锁水的一个。第二五零芯片组,这个 p c 钢一通道非常多,它塞的接口有六个,有很多挖矿的主板就是用的这个芯片组。 看这一张主板 g y 的 b 二五零 fintech, fintech 就 金融科技、区块链提供更强的挖矿扩展能力。这张主板非常怪, p c i 杠一乘以的插槽看有多少个,一个、两个、三个、四个、五个、六个、七个、八个、九个、十个、 十一个。 p c i 杠一乘以叉槽,这种叉槽干什么用的?接显卡挖矿的怎么接上去的?看给了个图,他用一根 p c i 杠一乘以的延长线接过去,这个总线速度都比较慢,看这个显卡都运行在乘一速度的, 正常是乘十六,接口数里只有十六分之一,但这个不重要,因为挖矿时间主要是显卡自己在计算,他跟 cpu 之间不怎么交互数据。 这一共接了十二张显卡,有一张显卡接在这个乘十六插头上面,他用的就这个延长线。看这个插槽一端不是全封闭的,这个接上去延长出来,这个怎么接?摁上去就行了, 他一端是开口的,就这样工作,他有个铁架子,显卡全部拧在那个架子上面。这个问题为什么 g 加这个 b 二五零主板上面 p c 杠一乘一的插槽做了十一个,为什么不是十二个呢? 这些程序的插槽全部是从这个 b 二五零芯片组拓展出来的,二五零芯片组最多是三点零十二条,有一条被谁占走了,就这网卡嘛,千兆网卡占去一条。另外这个主板牺牲了 m 二插槽,直接删掉了。乘四的, 这个也比较有名,科鲁的 b 二五零 btc 杠十二,跟季佳的差不多,也是一堆成一的插槽,十一个挖矿用的,这张是硬钛的 b 二五零杠 btc 挖矿新武器,十一个成一的插槽, 好看。一张比较吓人的主板,华清的玩家至尊 b 二五零 m 效能版,这个主板的 p 三钢一资源分配非常令人迷惑。 m 二插槽,这有一个乘四的,右下角还有一个也是乘四的, 这个独眼插槽只连 cpu 的, 我们不管。 p 三钢一乘一插槽一个,两个,下面还有个显卡插槽,这个插针没有做满,这个是乘四的,看它标志的规格。两个三点零乘一的插槽,两个超级 m 二 三点零乘四,三点零乘四,图片保存下来,我们计算一下幺五零 pci 资源,一共是三点零乘以十二条,这个 乘以四,下面这个乘四八条了,那只剩四条了,这一个乘四的插槽 满了,这个这个两个怎么办好?别忘了还有个千兆网卡 也要占据一条,这三条怎么办?看一下产品规格扩展插槽,两个三点零乘十六,一个是显卡的,另外一个乘四的,就下面那个没有做满针的,看这两个三点零乘以插槽后面有个括号,弹性化的 p z 杠一插槽,为什么叫弹性化的? 就是可以变存储,这两个 m 二三点零乘四,三点零乘四都是满速的,这有一句话非常关键,若 pci 二叉槽或者 pci 三叉槽,就那两个乘一的叉槽被占用, m 二杠一,叉槽将会变成三点零乘二的速度。 m 二杠一是哪个叉槽?这是他点位图,上面这个就是下面这个是 m 二杠二。看这两个乘一的叉槽,这个是 p z i 二,这个是 p z i 三,这个是下面那个乘四的。 他这句话什么意思?就这两个插槽不接东西,时间看,这三个刚好占了十二条 pga 资源,全部分废完。当这两个插槽都插到设备时间,那就是分别占走成一嘛,等于这两个插槽占走了两条 pga 通道。好,上面这个插槽会缩水变成成二的。 那这就很合理了,加起来还是十二条,不变嘛。这两个是弹性化插槽,就这么意思。 其实这两个插槽占一个,这个地方也是变成乘二,因为 m 二条它是乘一、乘二、乘四这种速域运行的,它不会变成乘三。好,就是这两个 m 二这个插槽,这两个乘一的 它加起来占用的 p z i 一 资源,就是十二条。那还有一个地方解释不通,别忘了这个千兆网卡呀。好,这个正常,也应该占据一条 p z i 一 通道,这个怎么办?好,看这几个大字, 玄机就在这几个字,英特尔的 gigabyte 英特尔千兆网卡, 看一下这个网卡型号,英特尔的幺二幺九 v, 这个地方老有讲究了,只能用英特尔的网卡换锐利的。这个主板就要改动了啊,看一下点位图,就这个网卡,你看他走的是什么通道,照着五毫电容直接进芯片组, 看这个地方写的幺二幺九 r x p 好, 这个通道是英特尔芯片组专门给英特尔网卡留的一条私有的通道,别的品牌的网卡用不了。 他跟 p c i 刚一通道原理其实是一样的,但是他不记住芯片组那个 p c i 刚一资源数量不算在那十二条之内。好,旋耕机就在这里,他不占用这十二条,专门走了一条线 到这个芯片组内部私有通道。这张是 b 二五零主板最难理解的一张,这个你搞清楚了,这个平台你彻底理解了。

这是一块微星的 b 二五零的主板,他现在的 cpu 是一三幺二二零 v 五,正常 b 二五零主板是不支持一三 v 五 cpu 的,但是如果通过魔改 box 的话是可以支持的。我们现在给他开机来看一下电脑,电脑已经开机了,我们来看一下显示器, 可以看到处理器是一三幺二二零 v 五,主板是微星的 b 二五零。下期视频我会出一个魔改 ws 的教程。

首先我们拿这个 b 二五零啊,没升级 boss 钱,然后点一下这个 e 三幺二二零 v 五,我们点一下啊, 转一下,没反应了,好,这是我们身上 boss, 看一下七彩虹的 b 二五零啊,上的是什么 cpu 呢?上的是这三九零零 t 的 cpu, 这三九零零 t cpu 默认是可以点亮的,这个 cpu 呢,集成了一块显卡,完了之后我们要让它上这个 cpu, 英特尔志强的一三幺二二零 v 五版 cpu 啊。 v 五版 cpu 特点是啥?支持 d 点四的内存,我们这有一颗海盗船的内存,我们让他点亮啊,默认这个志强一三的 cp q, 在这个 b 二五零的主板上点不亮的啊,手里面有 h 幺幺零 b 幺五零 b 二五零的主板的小伙伴们可以点赞收藏啊。 接下来呢,我们开机这个时候主板,嗯,输入这个 u p d a t e, 在纯倒数模式下按回车哦,开始刷鞋。


这种一三幺二二零 v 五的处理器能不能装到这种 h 幺幺零、 b 幺五零或者是 b 二五零的主板上?正常这种主板是不支持 e 三 v 五处理器的,想让这种主板支持的话,需要把 cpu 的微码添加到主板的 bios 里才行,也就是大家常说的魔改 bios。 所以今天就给大家分享这种六代和七代的主板怎么通过魔改 box 来支持这种一三 v 五的处理器。首先我们要用到一个 box 修改工具,然后还需要有个编程器,把修改好的 box 文件用编程器写到主板的 box 芯片里面, 然后再到主管的官网去下载一个对应主板型号的 bios 文件,我们可以到主管的官网选择技术支持,然后搜索主管的型号,就能找到他对应的 bios 文件了。 现在就用这块明轩的 h 幺幺零主板给大家示范一下。找到主板对应的拜奥斯之后,我们选择下载拜奥斯,下载完成之后一般都是个压缩包,我们给他解压,解压之后就会 出来一个文件夹,这个时候我们需要用到一个 bios 修改工具,这个工具可以在网上搜索到,打开工具之后选择浏览,然后找到刚才我们下载的 bios 文件,把这个文件打开,打开之后选择继续, 这个时候他会读取 bells 文件里面的数据,读取完成之后他会跳到这个界面,然后我们找到上面的 m e, 然后点这个三个点,点完之后再找到管理引擎, 在右边这个版本里面我们选择十一点八,然后选择更新,他会自动更新,更新成功之后我们再找到 me, 把这个启用改成启用点后面的这个圈,他就变成启用了,然后找到补丁,这里面红色的按钮我们都给他打开,选择打开,打开之后他就会变成绿色的,都给他打开成绿色的, 这里面都打开之后,我们再找到常规右边的选项,把这三个红的也点成绿的。把绿色开关都打开 之后,我们选择右下面的保存,然后随便打个文件名,然后保存到桌面上就可以,这个就是保存成功的 box 文件。接下来的工作就是把这个 box 芯片拆下来,然后放到编程器上,把刚才修改好的 box 文件切到里面, 拜奥斯已经刷好并开机了,我们来看一下显示器,可以看到处理器是一三幺二二零为五,主板是明旋的 h 幺幺零,这块主板魔改拜奥斯成功。

我现在又看到了一个主板,昂达 b o u s 第四内存有 m 二插槽,到官网查了一下,网卡是前兆的,我就把它拍了下来。 b 二五零 s 五一点零的网卡,八幺 f 的,前兆的好,开机先测试一下, 带音频隔离带的好,已经点亮了,没问题。用的 cpu 是 i 五七五零零的。一三幺二四零 v 五 啊,风扇转一下就停了,改 bells bell 曲面在这儿。二五 l 六四八兆的。这个得把南桥三轮面取下来, 风枪容易把这个塑料给吹化。芯片取下来,接到变声器上开始刷 bios。 l 六四,随便选一个,先把它读出来, 另存为保存这一份就是直接 call it time 加载进去。 这个 m e 十一点六,根据经验,这个大概率会第二次开机,点不亮直接更新掉 升到十一点八。 replace 好, disable, 这种都给它点成绿的,红的改成绿的, 直接保存一 好焊回来 开机,危机口接错了,看一下好,点亮了。一三一二四零 v 五,可以,没问题。好,把它关机再开唱一下,有很多是二次点个亮的, 还遇到一部分是这个纽扣电池不能扣,扣掉之后再按上也点不了,乱七八糟问题很多,好,开机 好,没毛病。又点亮了这个主板。 g m 二固态条有两个 前往开关,在这个位置,他的说明书在这啊,不推到左侧是 mrp 斜杠一,右侧是三的协议,这两个都给他拨到左侧。 好,这就可以上 m 二条了。金百达二五六 g, 摁上去看一下能不能发现科技好。看这个启动箱,金百达 kp 二三零,可以,没问题。

想要看到的微型 b 二五零,这个带了个 m 插槽,一百一包邮,我把它买了下来,型号 b 二零 m pro, 杠杯带个 m 插槽,这个显卡插槽还是加强过的,加了个铁壳。先测一下主板 开机,上面有第八个灯,点亮没毛病,处理器是七五零零的,幺二四零六五 在这,今天在这,二五幺六四八兆的夹子线直接刷二五二六六四, 这份就是啊,泡个汤直接加点油。 m e 三,升级十点八点七十七,微码全部替换掉,这有最强微码的还是给他重新取完。五零六一三啊, 把这个 d c u 调这种红的变成绿的, 开机啊,风扇已经不停了, 耐温挺大,欢迎点亮啊。一三幺二四零 v 五,直接 f 试保存重启, 看他会不会二字点不亮,但问题不大, 可以没问题,把遥控调节上开机。新百达 kb 二三零,没问题。

我要把这个华硕的 b 二五零主板修改并且刷新,让他可以使用 e 三幺二三零 v 五。咱们平时用的不都是 b 八五配上幺二三零 v 三吗?对吧?这个是 v 五, 他本来要配什么?爱五七五零零,爱七七七零零,大家都知道七五零零,七七零零特别贵,那我干嘛不把七七零零卖掉呢?七七零零还能卖一千多块钱呢,给他卖了我再去买一个三百多块钱的 一三,他不香吗?都是四和八线程,不过很多人说你帮我改吧,我跟你说我改不了,你看到没有,用一个工具插到电脑上, 难道你觉得你需要把主板拆下来发给我,我再帮你改吗?还是说你自己去买个工具自己改吗?哪有那么简单呀?你要动手能力强的话,你倒是可以像我这样操作一下,我不介意给你们讲步骤,去华硕的官网找到他的一个文件。 华硕作为大哥确实挺厉害的,你看二零二一年还在更新,更新这个 b 二五零的主板可以使用温十一,牛逼吧? 东西缩水归缩水,但是人家质量是真的好,跟大众一样,虽然说套壳套娃什么的,人家质量就是好,对不对? 我选了一个二零一八年的一个版本给他下载下来,然后呢要把它修改一下,修改完之后呢,把这个文 文件保存一下,保存好之后通过我这个工具给他刷到主板里边,你在线更新肯定是不可以的,真的是不可以的,我用了这个软件识别我主板上的这个芯片文件,就是这个。 然后呢要点击读取,他有时间啊,读取完之后呢,给他删掉,删掉芯片里原有的文件, 然后再把刚才咱们修改的文件给他写入进去,这样就可以了,拿出来从淘宝上买回来的幺二六零 v 五,比幺二三零 v 三他的频率 高一点点,当然幺二三零性价比超高,但是毕竟一个用的主板是滴滴三内存,一个是滴滴四的内存,还是有一定的差距啊,有一定的差距, 咱们现在装上开机看一眼,然后准备两根内存条, 八 g 二四零零的频率,就这个显卡吧,七彩虹的一零五零肽四 g 显卡,我们现在准备开机看一眼,咱们修改有没有成功。 好,线插好了,开机看一眼,有人说你这个没有放风扇啊, 不碍事,不要紧,几十秒之内都没问题。 ok, 成功开机, 开机看一眼,然后我马上把它关掉。幺二六零,反正我挺啰嗦的,那就讲一下这个频率吧。 啊,很多电脑默认频率都是二幺三三,需要手动修改,比如说我这个手动修改给他改成二四零零就可以了,因为我的内存条是二四零零,比如说你们的内存条是三千,你就要把它改成三千。 然后再来说这个频率写着二点九是它的主屏,它上面还会自动锐屏上去啊,锐屏,它的全核心锐屏是三点六 g, 合资。

六代主板模改 bios 上一三 v 五 vivo cpu 主包之前买的一三幺二七零 v 五,正常情况是无法点亮的,主板是华硕 b 幺五零雷木。第一步,官网下载原版 bios 部件 一定要选对主板型号。 第二步,用 coffee time 模改部件,点击继续 点击这三个点,选择八点七七, 改为进入,将红框后面的点一下就变成绿框,全部都变成绿框 点这三个点添加微码,添加对应微码就能上对应的 cp 域,点击更新,点击 extra 也变成绿色框,基本上就是这样 保存 bios。 第三步,需要魔改的 bios 就是 它,我们找个工具把它拔出来 上行,距某宝某多,一般商家都有烧录工具, 插入 usb 口。第四步,开始刷入魔改 bios, 依次是检测、撸取、擦出、写入、 擦除,完成后把模改好的固件写入 bios。 第五步,安装模改后的 bios, 不要装反了,简单组个机看看能不能怎么样。 主板自检中, ok, 亮了,完美 进主板 bios 页面,看一下 cpu, 看一下参数, 再重启看看。

傻瓜式一键制作魔改 box, 你不来看看吗?恰好我呢在海鲜市场搜了一个七彩虹的 b 二五零主板,再加上最近很多粉丝私信我问 h 幺幺零 b 二五零怎么魔改的,我就熬夜干了一个工具,熬夜开发工具制作视频真的很不易,可以的话给个三连呗。 好了,我们来看看工具到底好不好用吧。首先呢,我们要准备这一个工具,工具呢自己开发的,简简单单几个功能,需要的话我方在下面自行下载,或者私信我下载好这个文件夹夹这个工具之后呢,其次还要再下载一个原版的 box, 也可以在官网下载。好了,我们双击打开工具, 第一步呢就是把这个英特尔的许可协议给同意运行掉,不然的话是没法使用的呦,我这边呢是同意过的,如果你们同意之后也会弹出这个窗口,这个窗口你们直接关掉就可以下一步了。下一步呢,直接打开原版的,表示也是官网下载的 那一个,这个就是我刚下载的。打开之后呢,这个编辑框会有一个路径,我们点击 boss 制作就这么简单,我们只需要等待完成就可以了。开发的工具呢,会自动把魔改的过程直接走 一遍,完成之后呢,他会让你选择一个保存魔改 box 的一个文件夹,我呢就选择保存在这一个魔改工具的根目录吧。然后呢就完成了,可以看到哈根目录呢,就多了一个魔改后的 box 了。那么我们就把这个魔改 box 直接刷到主板上去试一下吧。 可是下次我们还是争吵,下次可能还是不留余地,我爱你,不遗余力,在爱里不提其他,奇迹不认他。你主板刷完之后呢,我们就直接上机看一下效果吧, 可以看到点一三的幺二四零 v 五啊,就这么简单完成了。好了,本期视频呢就到这里了,可以的话给个关注呗,后面有空的话制作一个叉九九机学标识的一件制作工具。

这两张主板都是 b 二五零的,刷个一三 v 五的 boss, 这个是 g 加的 b, 二五零 m 港问的。这张泳池的二五零 m 港 a 带了一个 m 的切换开关, 这个开关啊,早晚会出事,容易氧化,一会也给他改了。看这个处理器,一三幺二零 v 六的,很奇怪的一个处理器,二五 q 六十四八兆的,把钥匙取下来,接到变声器上,直接改堵住。 看一下这个微码表,一三 v 六,它第七代的还不一样是九零六一九的。这一份 covitam 直接加载进去 pro 浏览,这一份 m e 直接替换, 十一点八点七十七 replace d c 宝微码不改也行,这种点一下 extra 往外选项。 这种点不点都行啊,不想点的话可以不点保存。选中这个改好的选入 焊回来。这个 m 切换开关直接给它掰了,直接飞线直连了,防止它以后氧化。独立显卡固特加 m 调给整上去, 开机点亮进 boss 啊。一三幺二零 v 六,没毛病, y m t c 酷到家的 锅盖条已经认出来了。简单说一下这个切换开关怎么飞线的,这个表格 left 三的协议 right p 三杠一,一共是四组切换,每一组三个触点切到左侧就三的协议都切到右侧,就是 nvme 开关,时间长了容易氧化,就不认那个 m 条。这里面的触点一共是四组,单个是一组,一共是四组,他每一组是三选二,你要么选到左侧,要么选到右侧拨到右侧,就这样短接的,现在用焊芯这样直接和连在一起了, 让他永远都是 n v m 一协议的。

兄弟们,你们是不是以为华硕 b 二五零 m 开领这种 b 二五零神兽系列主板只能用六七代处理器?其实不然,今天教你们一个破解方法,让它轻松支持八九代 cpu。 首先得明白主板能不能任新处理器,关键看 bios 版本。就像手机装新 app 要先更系统一样, 主板的八 o s 固件也得更新才能识别八九代 cpu。 去华硕官网找 b 二五零 m a k lin 的 型号下载支持最新八 o s 文件,然后改写里面代码信息。接下来再改动华硕 b 二五零 m a k lin 主板上的电阻,它们就像电路里的小管家,有的负责稳定电压, 有的控制电流大小,有的还调节信号传输。比如某个电阻,如果组织改小了,可能会让电流过大烧坏芯片,改大了又可能导致电压不足,设备没法正常工作。这就像你给手机换电池, 型号不对,不仅充不上电,还可能损坏主板。而且主板电路特别精密,随便动电阻不仅可能让主板直接报废,如果不是专业硬件工程师,根本不知道每个电阻的具体参数和作用。 b 二五零 m 芯片组本身就支持 cpu, 八九代处理器 只需改电组合刷 b i o s 就 可以了。所以朋友们,主板硬件改动可不是闹着玩的,要是你的主板有问题,最好找官方售后或专业维修人员处理。你们有没有遇到过主板故障?都是怎么解决的?评论区聊聊吧!

相信有很多兄弟们还跟我一样啊,有用那个 i 五六五零零或者是 i 五七五零零,其实像咱们这种手里这种 cpu, 他 已经很过时了,就连怎么说呢,可能也就能流畅半个工了,稍微要是处理点复杂的娱乐或者是大型办公任务的话,他可能是撑不住。 当然啊,一般咱们想提升咱这个电脑流畅度的方法无非就是换 cpu 加内存加固态硬盘是吧, 其中啊,换 cpu 肯定是最好的方法,但是又换正式版的 cpu 又很贵,就比如说 i 七的七七零零啊,现在的价格大概就要三百大左右啊,咱们啊,也可以有更有性价比的选择啊,就就比如说啊,这颗 e 三幺二七零 v 六, 为什么说它比较有性价比呢?因为它对标的就是普通的七七零零啊, i 七七零零,但是它的价格却只有七七零零的三分之一, 但是上这种非正式优啊,他又有一些麻烦,他麻烦在哪呢?需要我们魔改主板的 bios? 然后我最近也是发了很多资料啊,发现网上并没有太多详细的去做魔改 bios 这个教程的啊,所以说,今天决定给大家出一期视频啊, 就是教大家如何自己去动手魔改 bios 那 么好,小歪歪课堂又开课了,兄弟们, 呃,先说说啊,魔改 bios 是 大概是一个什么情况啊?就拿我手中的这张 b 二五零为例啊,这张 b 二五零它支持什么 cpu, 大家一块应该能知道吧,它支持原生的六代七代是吧?是啊,六七八九代通用的都是同一个 cpu 的 底座啊,都是幺幺五幺,真的,为什么只支持六代七代啊? 这里就涉及到一个微码,这个微码大概是什么意思啊?这里就涉及到一个微码,大概是什么意思啊?就涉及到一个微码,大概是什么意思啊?这里就涉及到一个微码,这个微码大概是什么意思啊?你在你家小区里边需要录入门禁, 这个微码就是他的身份识别代码,然后这个 bios 呢,就相当于是一个门门禁机啊,你到那刷卡过了啊, bios 认识你,原来是你是我家的小区的啊,行,你可以过去了。 但是这个时候啊,又出现个东西,就是这个 me 啊,这个 me 是 啥呢?这个 me 又是保安,虽然说你有微码了,就是相当于你有这个门禁了,但是保安知道你不是我小区的。所以说我们这个时候该怎么的要把这个保安干掉啊, 把这个微码加进去,把这个 m e 干掉,咱们就可以正常的用六代七代主板上八代九代 cpu, 然后呢魔改的 cpu, 也就是说志强的六七八九代啊,六七八九代志强也都是同样的原理,就是相当于把他们的身份证加进去啊, 就 ok 了。下面咱们直接实操看一下啊。咱们话不多说,咱们直接实测啊,找着咱们刚才找好的 bios 文件啊,给它打开,然后去加载一下啊,啊,这就是加载好的界面啊。然后啊,咱们直接实操一遍啊,先看 m e 这啊,先点 m e 这三个点,点开 在这下面看着没?这有个出现一个版本,咱们直接把它升级到十一点八点七七,这个啊,给它替换掉,然后点 replace, 替换完成之后啊,可以看出 m e 下面是 enable, 这是开启啊,咱们给他 disable 关闭, 然后剩下的就简单了啊,看这些红的没把他们全点亮啊,你们不用管它是干啥,就是有的是解锁光头强,有的是解锁一些数据啊,你们都不用管,直接把这些红的全点绿就 ok 了。 全点绿之后啊,咱们再点这三个点,把咱们想加进去的微码勾上啊,小可以根据这个对照表啊,他这个微码表,把这些你们需要的这些微码给他勾上就可以了啊, 然后点更新一下,看密码就添加进来了,然后点 save 一 妹子啊,把这个模拟好的 bios 保存到桌面就可以了,给他随便起个名,三个一保存。 bios 保存好之后啊,之前我教过你们啊,直接拿夹子 夹上一烧录就 ok 了,要是不会刷 bios, 可以 翻翻我往期的视频啊,兄弟们,好, bios 刷完了啊,然后咱们开机验证一下,看可以进到 bios 界面,说明什么呢?说明已经认到这个 cpu 了, 咱们这个魔改 bug 就 完成了。最后也想问大家一个问题啊,在大家心中什么魔改 u 才是最强的呢?有的话评论出来呗,大家一块鉴赏鉴赏。

这种主板啊,比如说像这种华硕的 b 二五零,这是华硕的 a s u s 二五零啊,金钥匙就压这个 b l 进去以后 我们进去, 进去以后啊,我们选择先把这个改一下啊,把这个给它改成硬盘启动,不要选择网络启动网卡,因为它支持从网,网卡就是从网络启动 我们,因为我们是本地的硬盘,选硬盘就可以。然后 把这个电源给它关掉啊?它有个电源 自动开机啊,因为我这个板子我们设置的是自动开机,把自动开机给它去掉,这个就是 reset ac, power loss, 就是 掉电以后啊,就 ac 就是 交流的意思,交流电源, power 电源,交流电源, 嗯,丢失啊, lose lose 丢失,然后丢失以后重开的话,电源打开,我们把它顺顺从关闭, power off, 然后 f 十保存。
