鸿合ht-s9投影仪拆机教程

红河奥图马红鸡系列开机四轮，先把底部六颗螺丝拆掉， 然后拆掉灯泡盖，拆掉灯泡，然后这个板可以拿下来，拿下来的时候要注意这边有个排线是插主板的，不要用力扯断了，是插到这里的，然后色轮，我们看色轮是在这个位置，拆掉色轮的话要把这个灯泡饰拆掉，三颗螺丝， 拆掉灯泡室，然后还有这一颗，一共三颗，拆掉之后可以轻轻的把它提起来，然后色轮就是在这里了， 最旁边这里下面也有个螺丝，一二一共拆掉四个，然后整一套色纹就可以拿下来就整一套， 然后把这排线拔掉，然后拆掉这三颗螺丝，拆掉这两个就可以更换色纹了， 然后更换风扇，这个小风扇也经常坏，更换风扇的话是把这两个螺丝拆掉，它就可以整体拿， 看清楚他的方向， 这样就装好就可以了。我们这台就是换这个风扇，这个风扇坏掉了， 可以看到刚才像我第一次卡的话，如果说你卡错方向的话，他是卡不进去的，所以说这个你拆的时候注意一下，然后装的时候稍微注意一下就行。然后光通，光通是在这个位置，还有透镜都是在这个底部，一共这边光度， 这就是一共要拆掉一二三四四颗螺丝，然后这里有一颗五颗，然后这一颗也要拆掉，把这个铁片拿下，然后这个底部有一颗小的螺丝，这个别人之前没有上啊，已经 拆掉了。拆完之后我们把线拔一下，拔线的时候注意一下这些线的宽宽度和大小，但是这个线呢，基本上都是不一样的，不一样的就是你可以随便拔，要是一样的你要注意不要，不要把位置卡错了，不一样的你可以随随便拔，这个是音响的线， 这一套光路就拆出来了，拆开之后如果换光通就在这个位置，你要把这个光路 反过来拆掉三颗螺丝， 可以看到这个光通发黑的，发黑的直接用手捅一下他就出来就散架了， 老化了。然后我们换一个新的上去，新的直接往里面塞进去就可以了，卡到这里， 然后怎么拆怎么装，这是怎么拆下来的？怎么装回去， 等一下，呃，全部装好之后，如果更换了光通，他有黑边的话，是要调这两颗螺丝，这颗和这颗两个配合着调，然 直到开机情况下调，然后这样的话黑边可以调掉，可以消失，然后这个地方是更换透镜的地方，透镜如果烧坏了就在这里，这个机是没有坏透镜的，我只是拆开让大家看一下 四颗螺丝这边是有几个， 这是一个透镜，如果他烧坏了，然后换一个新的装上来就可以了，记住这个缺口的对着这个镜头这个位置就可以了，他是有位置的，还好的话就会很紧好，然后把东西换完之后怎么拆就怎么装回去就可以了。

这种方形的投影仪怎么拆？然后我一步一步的教给大家看怎么把它拆开，这个是镜头掉了，我要把它拆开，把镜头装上，现在在外边是装不上的，必须拆开底部四个脚垫，我打开看了， 然后没有螺丝，然后研究了半天，上边的话也看不见螺丝。最后这个黑色的塑料盖可以揭开，它是胶粘的，揭开之后可以看到两颗螺丝，把那个两颗螺丝松掉， 松掉之后这个上盖往上一翘，就可以把上盖撬开了，他都是卡扣扣的。首先要把那个黑盖子打掉，然后两颗螺丝拿掉，打掉 之后就可以撬开了，撬开之后就这样子，然后把上盖上的排线给拔掉，这个黄色的线就是上盖上的面板排线，排线拔掉之后这里面有四个螺丝在里面，黑色的拆掉之后这个外壳 就可以拿掉了，黑色的外壳拿掉，拿掉就可以看到里边所有的东西了，外壳拿掉之后就是这个样子。

红河激光投影机不开机，维修开始了。

哎，我们来投影仪专业的维修啊， 好，现在在桌面上呢，我们看到有两个镜头，左边这个镜头呢是我们刚刚拆下来的，然后进行了一下简单的这个清理，把灰尘简单的清理一下，然后右边这个呢是一个新的镜头，我们把两个镜头来进行一个对比啊， 我们仔细看一下，从外观上呢我们看不出其他的区别，这个旧的镜头呢，坏的镜头，他只是外观稍微脏一点而已，我们看不出他有什么痕迹，但是当我们转过来看镜头里面，我们仔细观察这个透镜 已经被烧焦了，这里有个疤痕，大家仔细看一下啊，已经被烧焦了。好，我们把它放在这个位置， 然后我们把新的这个镜头把它转过来看一下啊，外观上比较新而已。然后呢我们再来观察他的镜头，我们看一下里面的透镜，透明度非常好，没有任何的疤痕。好，我们把这两个镜头放在一起来对比一下啊 啊，上面一个呢就是刚刚上面一个呢就是刚刚拆下来的坏镜头， 下面一个呢就是一个新的镜头啊，上面这个明显的疤痕啊，大家可以看一下。

就是一个小的主板，然后这地方是一个发光二极管，就是光源这地方一个小小的散热风扇啊，今天给老铁拆了一个机器，看下内部结构以及工作原理。内部结构非常简单，就是一个小的主板，然后这地方是一个发光二极管，就是光源这地方一个小小的散热风扇，然后这地方是一个液晶屏，和我们液晶显示器的液晶屏是一个道理。 然后这是一个匪镜，然后这一个反光镜，这是一个放大镜，就是一个镜头把光线进行放大，我们来看一下他开机的过程，电源线插上，插上电源线之后啊，我们找到开机按键，然后这个小电路板，哎，我们按下开机按键， 按下之后啊，等个一两秒钟之后啊，然后他的灯泡啊，可以点亮，点亮啊照射到我们前面这个液晶屏上，画面，这个液晶屏产生之后啊， 通过这个放大镜啊，把画图像啊进行放大，我们看一下白天的效果，白天的效果直接看不到，是吧？

投影仪清灰教程工具准备，一、专用电子电器、吸尘器二、十字螺丝刀三、防尘布四、电子显示屏清洁液 一、投影仪外部清洁用吸尘器将投影仪各个侧面孔洞及插线接口进行清理。 二、防尘网拆卸及清洁将防尘网拆下并进行清理。 三、外壳拆卸及内部清洁用十字螺丝刀将外壳拆开，注意螺丝位置和保管。 用吸尘器清理投影仪内部灰尘。 拆卸主板 抖音 拆卸显示屏及清理，注意防止尖锐物擦伤显示屏灰尘。清洁程度以肉眼通过显示屏逆光看不到灰尘为参考。 四、清洁完成即组装还原投影仪内部清洁完成后，根据拆卸步骤逆向重新组装还原即可。

我们来看一下这个机子，我去，这么脏，先给他做个保养再说。大家好，我是宏哥，很久没给大家发视频了，主要是最近比较忙，今天来给粉丝修两台红色的激光投影机， 然后镜头有光，然后没有图像啊，我们来看一下是什么问题，大家看一下，就是这两台红河的 h 九镜头有光，这台 h 九也是镜头有一样的有光，我们来看一下， 投出来中间是黑的，然后只有边角有一点点光线出来，然后这一台也是一样的，看到没有 啊，这才更严重一些。像刚才这个问题的话，肯定是光机出了问题的，具体是光路还是镜头出了问题，我们拆开来看一下。 sizing us pass our show i spit in uncover from vas english who？ 大家看一下这个机子的光机就拆出来了，这边是光机部分，然后剩下的就是电路部分了，问题的话就出在这边啊，问题就在这个里面，我已经知道是哪里的问题了，你们知道吗？我们来看一下这个机子， 我去，这么脏，先给他做个保养再说。这两台红河 a 七九就已经修好了，我们来看一下这个来之前的话没有直向中间，然后就只有边 上有一点点四个角落有图像，现在的话我们就已经搞好了，看这个很清晰的，然后这一台也是搞好了，我们来看一下， 两个都已经 ok 了啊，然后这两台机子就是这两个镜头坏了， 最开始的话是这个镜头里面有一块镜片烧掉了啊，然后客户没有及时处理，然后越烧越严重，就烧了更多的镜片， 没办法就换这两个镜头，粉丝的这两台红河 h 九超短胶激光机就修好了。你们的投影机还有什么故障，在评论区告诉我，我来帮你们分析判断。

今天的任务是把这个大家伙修好，不耽误小朋友们正常上课。由于体积过于庞大，临时找了帮手， 原本以为他应该办不下来，结果是我低估了他的实力。这款机型之前已经处理维修过一下，来之前也跟客户这边沟通好了维修方案，所以经过初步检测，直接拆开， 再来看看内部具体情况。教学一体机目前在学校里面已经广泛使用了，出现的故障也有很多，比如亮灯、不开机、无声音、无图像、花瓶等等。 今天这台已经排除其他问题了，确定是主板问题，就直接将主板拆下，换上提前准备好的全新主板。 主板换好之后，这时你就会发现屏幕双屏现象，还需要再做进一步处理才能完全解决问题。修复完成，有事请找我帮忙。

两分钟让你看懂投影机技术，三种投影技术啊，今天都给你们拆开了，这个是 dlp 的什么机密坚果，就这玩意，光源四轮啊，这四轮，这个， 然后这是 dmd 在这块通过这块连到主板，主板给的信号，然后从这个四轮上抽取颜色，这个东西尺寸越大，他容纳的像素点就越多，所以越清楚，这就是 dmd 芯片， 这个就是最便宜的机器单片机啊，单 lcd， 单 lcd， 这玩意就是 lcd， 他只有一个，所以叫单 lcd。 光源直接打到 lcd 板上，通过这个镜子，哎，成效， 这个镜头就是两个放大镜啊，就两个放大镜，就这么个东西，这个就是什么？咱们用的最多的就是 app 声了，这个啊，我真是拿个手机拿个手机得这么照，你们能看 看清一个两个、三个，三个，三个 l c d， 就叫三 l c d。 光源从这个透镜打过来，从这透过来之后给红色，从这反射给 绿色，从这再反射为蓝色，所以说他是持续性的输出光明，所以说爱不上的机器。搁手机录没有这个水波纹的现象，这种的就有，因为他是不停的高速，高速旋转吧，高速去转动吧，一直在刷新的画面，所以说他有彩虹波纹，这种也没有啊。

好，大家好啊，今天给大家带来的是这个叫啊优派啊，优派的便携式投影仪啊。这个是啊， 特别小的啊，我一共收了是五台啊，其中就这一台是好点，然后我们先测试一下啊， 这个都有包装的啊，这是在库拉市场花十块钱一个收的。 看他这个亮亮灯了，看到没啊？ 看看 we are not that very good。 你那个是鸿蒙系统是鸿蒙系统，刚才亮了一下啊，哎，这又亮了，看看他的灯又亮了。 oh okay our 看到没。嗯瞅一眼看看这是安卓的系统，然后苹果的，然后可以插内存卡 啊，在设置然后但是中间有一条线啊，那我们现在就是把这个拆一下，然后看看里边的内部结构啊什么样的。 好我们先准备一下啊，因为这个我贴标的，所以说这个就是我们中间拆一下，因为他这个螺丝是在这位置啊， 这个没有这个没有，然后剩下三个基本都有 啊，看到没这三个螺丝啊，这边三个螺丝，这边有一个没有，这边是靠啊， 这边是头啊，这是后边这这脚这红外的。 我这边他是一万七，他告我一万七 啊，我跟你联系，我看我问问他几几率怎么样大不大。我们现在穿这个如果一旦剪，要是剪完了之后要是不成功就就是不成功啊。没有，就是我得问问他怎么个情况，跟他说一下， 行的话这边都定火了，行的话你把鞋给我， 你要是想等的话价格价格 啊。现在拆下来了，然后我们把现在这边那个拆下来， 那个你先跟他家里边碰一下，完了我这边你知道吗？你那个你说这个体育活给我签证啊， 看他这个，这里边风扇啊，然后带这个主板，这个很多排线，然后比较紧凑啊，这些东西 你们先拆这边这个先拆了再说， 因为他有的，他这个是 这个就拆下来，这就拆下来一个色，这个是这个调那个焦距的啊？ 大哥，我录音呢，录像呢？录像呢？不是你三天，你到时候你咋整？ 现在能不能拿下来啊？可以拿下来，然后把这个排线吃， 然后我们先把这个拿来看一下，看他的很多海鲜啊，很多海鲜看，嗯， 然后我们把这个绝缘那个 好，然后我们看这个啊，这个按键，这款是焊的， 这是直接焊上这个这珠宝进行下一步往下踩，然后把这个摄像头拿出来 跟他唠唠。 嗯，这个排线啊，然后我们啊，对，好吧，他这个啊，二零八在下边啊，二零七在上面 二点零七米啊， 那个那个手机里面那个号 啊，那个 看他的底边有电池，然后我们把这个电池给他扣掉焊掉 他这牙有两个排线，先把这排线整掉 好，然后我们这个就拿来了啊，这个然后拆这个，这个正负极给他的，因为他是电池吗？然后我们看这个怎么拆， 哈哈哈。 啊？ 大江，没有，没有，没有过呀？ 嗯，把这个这个这个再拿下来，然后我们看一下 他，主要是这个啊，这个我那天 这个好，这一下就拿下来了， 往里边出货了。 这个就是我们这个摄像头啊，以及这地方，他这个好像之前好像剪过啊，剪一下，然后这个里边有电池，看，四点八伏啊，八点四伏，七点四， 两千五百毫瓦啊， 然后这个是主板啊，这是二 k 二九二八杠 g 啊，然后这边有个这个啊， 其他的有内存卡，这是好像是蓝牙模块啊，然后这个是风扇散热的，然后一个这个， 然后看一下啊，这是我们的全家福啊，这个是一个完好的啊。好，今天的视频先到这。

想要买效果好的投影仪，看到这种没有中国字的高级货，不要买，千万不要再买了，这种产品已经被央视的每周质检报告给曝光了，他不但虚标参数，而且什么对焦不齐啊，模模糊糊啊，会对你孩子的眼睛啊，造成那种不可逆的伤害。我们今天呢就先来看看他的效果， 然后我们拆开他，把他的零件摆在大家面前，看一看这个东西到底他值多少钱。机器我们已经开机了，我们先来看一下他给这个配件啊， 给我个这玩意啥年头了，八十年代用的啊。不不不，吐槽这些了，我们直接看效果啊，现在是在我的影剑室，我这没有主灯，只有两边的虚光灯，就已经看不见了，这个东西我可以很负责任的告诉大家，只要有光的环境下他就不能用，我们现在把灯都关上，现在在全黑环境下，如果 我现在是一个带货主播，我可以告诉你现在画面多么清晰呀，啊，效果非常好，颜色特别正，但是你现在离近了看，你看看他这是个啥，这玩意是个啥？比那个八十年代的电视机还要落后啊，你再看看这个边角，虚的，那都已经不能再虚了， 这个东西就是典型的那种幻灯机，只有中间那一个地方是比较清晰的，然后四周都会变得非常模糊，就中间能看，其他全都看不了。不客气了啊，就这东西我们直接开拆，但我们拆机得有 bgm 音乐走， 这个真狠啊，这连膜都没撕，服了。 我们现在呀，就已经把它完全都拆开了啊，这个东西啊，就是他的主电源，给大家看一下啊，这个东西成本也就在五块钱到七块钱左右吧， 咱再来看一下他的主板啊，主板也是信号板，上面有 hdmi， usb 这些东西，这个玩意我们算他二十块钱，这个就是他的光源 led， 看到了吗？这个就是 led 的灯点，就这么大点，你觉得他能有多亮？这边都是他的散热器。这东西啊，成本也就五块钱， 唯一有点技术含量啊，就是这个 led 的显示屏啊，这个东西啊，在显示画面，然后啊光源在后面照，在通 过这个镜头啊，这个放大镜把画面投出来。为啥说他是幻灯机，你说这玩意跟幻灯机有啥区别？一模一样。这个东西啊，成本二十块钱，这个呢就是他的镜头了，塑料的两个放大镜，就是两个放大镜啊，这玩意成本也就算他个三块钱， 这个就是他的音响系统啊，就这么他一个小喇叭。嗯，成本我们就算他两块钱，这个呢是他的散热风扇，嗯，成本也算他两块钱。剩下一套塑料壳，这个上盖，还有底下这个下盖塑料壳。成本我们算他五块钱， 剩下的东西啊，就是这些塑料，你看这个东西啊，看着像镜子一样啊，带你听声， 塑料的啊，包括这些，还有这些，还有这些全部都是塑料的。 成本我们算他五块钱。我们再来看一下，这东西卖多少钱呢？正常售价七百三十八块钱，我如果挂上小黄车带货，我帮他卖一台，我能赚两百五十八块钱。现在知道那些带货主播的大 g 啊，法拉利啊，都是怎么来的了吗？很多朋友也说啊，我，我知道这东西不好，但是他便宜啊。 但便宜不是你买它的理由，对吧？比方说啊，你想吃毛克，对吧？这袋毛克十块钱，你觉着贵，那你也不能花一块钱买袋毛克皮啊。

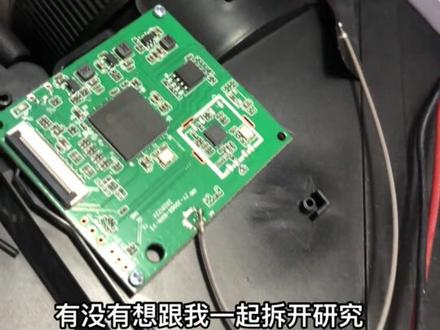

有没有想跟我一起拆开研究一下投影仪的，看看这个是什么故障。我是第一次修，一起进来学学吧。里边的镜片哪个地方应该烧糊了。 虽然我没修过这个东西，但是我感觉今天就要尝试维修一下。有的第一次就有，第二次。是不是 拆开了以后看了看好像没什么东西是吧。但是我从这个缝隙里面抠出了一张 这个东西，对我来说，对我理解的话，他应该就是一张显示屏，然后通过灯光，通过强光透视到前面那个显示板上，然后通过这个镜片把它放， 就成了放电影的那种效果。所以说这个东西是不能有灰尘的，但是看这个屏幕应该是好的。那导致发黑的原因是什么原因呢？ 第一次拆第一次修啊，我也是第一次。这个就是主板，这个就是主板啊，这个是啥？ 这个是 wifi 模块，没有电源，应该还有一个板，在下边有个电源板， 还有个电源板。把这个上盖拿掉，看看里边的构造吧，这可能就是个显现管，通过这个镜片 反射途径放进去，就这么个原理。但是他为什么会发黑呢？经过检查发现了， 看他就是导致发黑的。最终问题看到了吧。被东莞烤糊了。看来这个地方有高温啊。这个温度很高呀。 但是这个东西我不知道这玩意有没有的换，有换的话就可以修的好，没有换的话那我就不知道喽。这是个啥呀？这是个普通玻璃吗？ 看着像啊。就这个东西坏了。配件我已经买上了，坐等配件到，等看效果吧。

拆成这样还能装回去吗？投影仪咱都见过，但他的内部结构长什么样，怎么成像的你知道吗？那么今天咱们就来暴力拆解一台投影仪，手上正好有一台芝麻卫衣，大概看一下整体外观，正面是投影镜头以及自动校正摄像头， 背面是开关按钮、功能接口以及大面积的散热窗，底部则是一个三角架连接口，前后左右都没有找到螺丝孔，不出意外的话应该是藏在这几个胶垫下面来。现在把这个撬开，一共是这样五颗螺丝，现在分别将他们拧掉， 这样就可以拆下底盖。随后分别撬开正面及背面的盖板，这里是连接对焦摄像头的排线，将它拔掉，现在就可以将内部机芯整体拿出来了。这边的电机齿轮结构就是通过连接对焦摄像头，对投影进行自动对焦以及梯形校正。咱们接着往下拆，这位 配备了一个六百三十 cc 的超大音箱，也就是说这台投影仪不需要再额外连接音箱，就可以得到不错的音响效果。区别于市面上那种低端的开放式光机，这款采用的封闭式光机可以更好的阻挡灰尘，延长使用寿命，对于投影画面的色彩还原度也更高。 继续往下拆解光机部分，拆开塑料外壳，现在就可以比较直观的看到它的成像结构原理了。一个大功率 led 作为光源，通过透镜进入反射到这里，经过一片菲尼尔透镜，一片偏正镜，随后透过一个 lcd 屏幕将画面反射进入投影镜头， 然后就是对焦摄像头，带动对焦马达调整出一个清晰的画面，整体结构就是这样。总体来说，这台芝麻 v 做工还是不错的，用料也很扎实，值得推荐。那么问题来了。

一个真的一个假的，并不是，而是这一个是国内八本，就是卖给我们中国人的，然后这一个是海外八本，卖给外国人的，都是中国制造，没得人拆的，外观好看，没有任何区别，但实际和内部有没有区别？我们拆了的看一看， 然后首先看这个国内版本，型号是 n p 五三零 c， 然后背面也是 n p 五三零 c， 然后国外版本啊，型号是 n p 四幺零，然后背面也是 n p 四幺零。按这个品牌的命名规则来说， n p 五三零的配置要高于 n p 三零，这一个是国内的高配，这一个是海外的低配。拆低 这机器啊，我之前已经拆开了，我们首先来打开这个国内的外壳，然后再打开这个国外的外壳看看区别。先不看做工，主板上重要一点，这个位置看到没，国内的只是一个焊牌，缺少一个接口，而国外的这地方有一个接口 连接一根线，我们来看一下这个线的用途，这个线连的是一个动态的光圈，而国内版本是没有动态光圈的，这地方空空如也， 然后国内的高配却没有动态光圈，然后国外的低配却有动态光圈。也就是说国外的机机配啊，是支持动态对比度的，而国内的高配啊，却不支持动态对比度，同样是国内生产，然后国内的高配却基于国外的低配。

哎，大家好，今天给大家介绍一下怎样 cd 单片及幺零八零 p 的这个拆卸图 上面呢，他还有一块按键板，还有一个主板啊，差不多，但中间还有块板子连接啊，就这么大。这个这两部分呢，我已经拆上了啊，剩下的大家看一下这个构造，核心构造呢，就是在这个，嗯，有一块发光板上面通过这个发光板呢， 把一个光线放大传到这个前飞进，再通过这个液晶板啊，这个液晶板通电以后呢，它里面 会有图上显示出来，再通过这个后飞镜再加上这个偏光镜把它投射出来。这块液晶板呢，他通电的时候里面可以产生一千六百七十万个像素啊， 他通过改变不同的这个光源分布啊，最终让这个成像出来。你们有没有发现这个体积跟某个东西很像啊，没错，跟手机很像， 他其实这个叫五寸屏啊，这可以直接用在手机上面的显示呢，手机屏显示就会比较细腻了， 但现在的话呢，因为刘海屏比较流行了吧，像你们看见我们现在很多屏幕都有刘海的，所以呢，现在这种五寸的屏很难买到了啊，就经常缺货，就是这样 简单的构造呢，就是这个样子，你看三二片风扇发光板这种呢，我们统称为他是一个光露啊，这个呢是电源板， 这边就是风扇。嗯， lcd 它的核心技术呢，就是一个散热啊，保证你里面的温度呢，不会把这个液晶板呢烤焦啊，特别是在长时间用的时候。所以呢，大家如果用 lcd 等幺零八零 p 了投影的建议呢，多清一清灰尘。 另外呢，你们可以看 lcd 呢，小一点的区别呢？就无货，外货就是这个。
