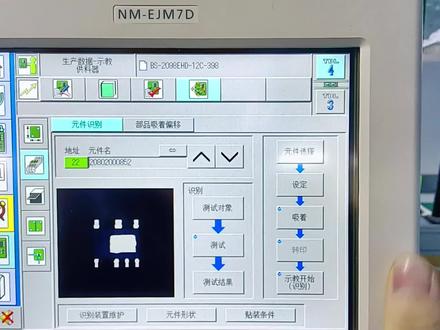

今天我们来拍一个原件识别的视频, 这个原件啊,这个脚这边是四个,这边是三个,他位置不对应的,你选择这个识别银角直接去抓, 抓不出来,抓出来只能抓出来这边这四个角。 那我们改一下,改成异形,用异形做 手动电机区域 等等,这才是第二个区域, 也可以只识别四个角,也可以 看就好了。

首先找到基本设置,然后贴张脸,然后点视,贴张视角, 然后出来了之后,他不就会显示这个原件吗?这个原件啊,这个原件,这个十字中心,在这个原件中心不就对了吗?然后这个对了之后就下一个吗? 如果这个可以的话,就直接点连续移动,然后确认一下坐标就行了。

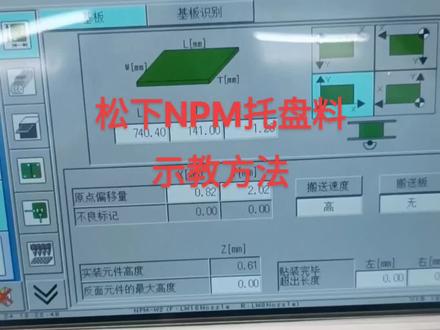

现在讲一下怎么校准托盘的位置选择程序,选择托盘, 然后到生产托盘试教选择托盘,吸着位置,然后托盘选择 啊选,不管选择,我们就选择这个托盘的具体的料号,这具体的位置啊 i, 然后选择这个模式,一点模式两端四角,我们就选择一点模式,选择四角开始, 然后视角选择图像切换,这有个图像切换, 图像切换,我们吸的位置是在 这个吸取位置,然后点击下一个位置,下一个位置也是吸在这个位置,我们确认 ok, 然后就退出,选择保存 托盘。四轿就这样就结束啊,实际四轿的时候就是在这个位置,第一个位置给最后一个位置,然后这个是吸取吸取中心点。

对那个快板的不良进行跳过生产,选择这个点击跳过,然后我们现在是第六个平板审快的, 现在是可以数一二三四五六第六个不良,然后我们为了防止跳跳快跳错这个区块边移, 我们可以在这个产品编辑区里面修改,然后编辑区块偏移,然后打开看一下,具体看这第一个屏区块,一二三四五六七八 九十,按照这个顺序进行跳,要确认一下,防止跳错打错。

发现错误,我们需要对这个相应的参数进行设定 好,进出以后我们有一个实感视频设计, 在这里设置一下原先的种类,那现在这里是应该是应该选择灰色的,然后大小我们选择二点零, 然后确认一下他的图形形状,那就等于他的搜索区域啊,一般都二点五左右,然后他的灯光值, 呃,确认好之后把它退出,然后选择呃地点的话,那边 现在是用了马克点选择白色,我们他的马克的直径是一点, 然后我们再进行撕掉。 现在在实习思教那个 修正过以后看一下他的一个区别啊,现在识别通他的那个没有识别通过,现在是做的一个 下一个位置,我们设定的是一个马克点, 在一块板上做一个一个划开点,然后我们看他这个也是识别苹果 是做针孔和做这个光学马卡点的识别图像方法。

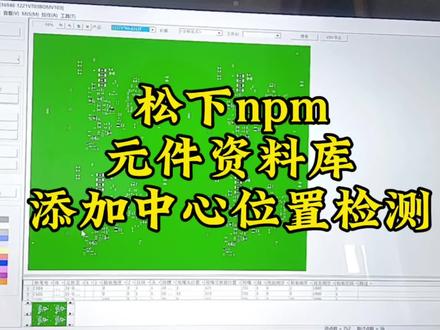

今天我们讲解一下原件资料库里面如何添加中心位置检测, 点击识别选项,这有一个中心位置检查添加,然后输入范围大小 零点五 零点五,如果你想刷的严的话,数值越小, 越严,数字越小,越严的他就会容易抛掉。 抛料方面, ans 代码二十二就是中心位置检测错误,抛料严重的话,把中心位置参数稍微改大一点,然后应用 关闭保存,然后可以去机器厂验证一下,下期视频机器厂验证。

讲解一下电阻如何添加灰度,防止贴反,打开标签资料库,点击亮度检查, 点击添加 dx, 输入零点二 dy, 零点二点击应用,这个地方会出现一个正方形, 这个正方形在正中间,他就是检测灰度正中间,如果你想检测他的焊接点,想检测,这边就 选择 x 加, 点击应用,再加一点,这里要点击编辑一下, 这是检查检测电极的灰度。常规料电阻我们都检测正中间,因为他反面是白色的, 正面是黑色的,有适应的 点击应用,这就是在原件十二库里面添加灰度的一个步骤,然后我们保存一下,去机器上 消失一下,把一个原件原件手动放反, 验证一下灰度添加是否可以识别出来,下期视频来机器上见证这个灰度是否能识别出来。

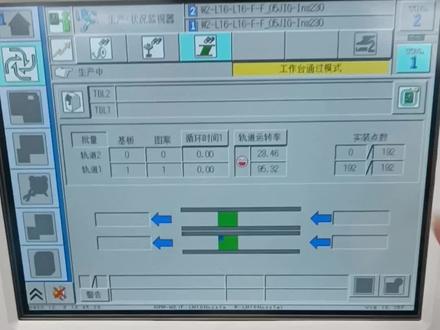

再次进行十六头的较准,因为二三零吸嘴只有十六个,所以先进行工作,工作一进行较准,现在是装了一个五五二的较准,较准物料是五二 五二的金色物料啊,较准完以后,现在目前进行第一贴装位置的精度较准, 然后校准完成,目前 cpk 完成, cpk 的目标值是零点零三,目前的话只有一个是零点零三九,零点零三九, 进度只有零点零五零,零点零四零、 零点零三七,那零点零三零目前默认就是零点零三零、零点零二五、零点零一零,零点零零五、 零点零三零是默认纸啊,各角度偏移,偏移的情况, 目前是打的是一台纸。
