g90指令与g91指令的区别
粉丝20.8万获赞35.2万
相关视频

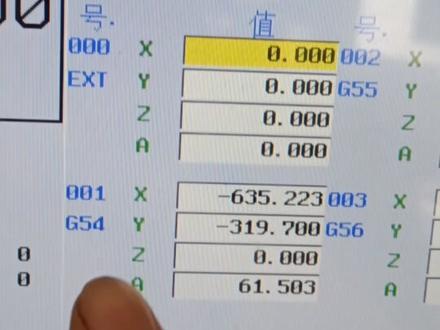

02:30查看AI文稿AI文稿能讲解一下 g 九零和 g 九幺的区别吗？怎么应用啥的？安排比较简单，咱们就长话短说。 g 九零是什么？ g 九零是绝对坐标系啊， 那么 g 九幺是啥呢？ g 九幺是铮亮坐标，什么时候会用到 g 九零呢？ g 九零，只要你给坐标系了，给了 g 五四或者是 g 五五 g 五六，你想让他执行这个坐标系，那你就都得给上 g 九零绝对坐标系编程。 g 五四 g 九零 g 零 x 零 y 零，意思就是说用 g 零的方式走到 g 五四绝对坐标值 x 零 y 零的位置， 咱们可以执行一下啊，现在开始执行，执行完这个程序，我们现在这个位置就是 g 五四啊， x 零 y 零的位置，什么时候用 g 九幺呢？就是说我现在我想再玩， 再往负方向 x 方向，再往负方向再走二十五，我不愿意去算这个数，这个时候我就可以用 g 九幺增量方式直接 g 九幺 g 零一或者是 g 零二，我用 g 零代替也是比较快啊， x 负二十五，他就以你现在的位置增量 x 方向增量负二十五，就这么个意思。现在看一下面板啊，现在的面板呢是 x 啊，绝对坐标是负二百，那么我再举个例子，我现在想让 从负二百的位置我增量，我再增三十五啊，我就不要去算那个负二百三十五了，那我只想增量，那么我们就可以用 g 九幺的方式，之后我们直接就 g 九幺啊， x 负三十五就可以了，执行一下。 好，这就是 g 九幺增量方式的使用方法，零是绝对坐标值编程方法，你编多少他就走多少。那 g 九幺呢？是增量 编程方法啊，以你现有的位置增量多少，或者是说圆弧增量多少啊？都用它。取消 g 九幺的时候一定要给到 g 九零，接着编程就 ok 了，学会了吗？
1675杨树干机械
04:18查看AI文稿AI文稿大家都在搜索 g 二八，前面为什么要加 g 九幺而不是 g 九零？新手一定要知道此代码的作用和用在程序中哪些位置， 大家都说用在程序头和程序结尾不完全准确，因为同时他还用在我们程序中，每把刀程序结束或者四轴五轴需要换面加工的时候，让机船主轴刀具回到参考点，也就是回机船原点进行换面加工。 做过生意谁都知道，新手的心理是侥幸的一个心理，我认为是这样，我觉得是这样，我感觉是这样，你一旦改错直接转 g。 我 们看代码， g 九幺是增量编程模式，不需要坐标，以刀具所在位置为起点为零进行计算，而 g 九零是绝对编程模式，始终基于我们坐标系进行编程进行计算。 g 二八指令用于返回机船参考点，也就是机船原点。现在大多工厂都是电脑出程序，也有一部分工厂是手工编程，那么我们新手改的几率也不是很大啊，就是在我们程序结尾啊，或者说程序串联的时候， 这个指令呢，就是 g 九零，跟 g 九一感觉差不多，你一旦用错啊，就直接转机。我们现在实操演示， 我们就用这么简简单单的程序去验证一下。首先这个程序很简单， g 零， g 五是 x 零， y 零啊，就是到他那个产品的中心点了，然后让我的刀具到达我们这个坐标真实的位置，然后再进行退刀，就是我们前面是用的错误的方式， g 九零的方式吗？好，我们去启动程序， 那么这个是三菱的一个系统啊，我们作为一个演示，等一下我们用其他的系统，那么当前我们刀具已经下到，下到我们坐标系 z 二十六的一个位置，那么这个时候我们打开单列执行啊，走慢一点， 它走到 z 十，我们会停止啊，好，那我们再继续启动它，就执行下面的一个 g 九零， g 二八 z 零，我们正确的话是 g 九幺嘛，是吧？好， 哎，那我们现在看我们用错误的方式，他也可以，对吧？好，那么这个是系统之间的一个区分，那我们换一个系统，我现在把当前道具定为我们的 g 五四 x 零点， y 零点同时是 z 零点的位置， 我们现在还是相同的程序，那我们去启动啊， 那么现在他这里进行下刀，要下到我们 z 二十啊，比上次多了十个毫米，因为我们好区分，好直接让他走下到 z 二十那个高度也是没错，是没问题，是吧？那我们下面该执行的是什么程序？是 g 九零九二八 z 零，那我们本身正确的话是 是 g 九幺， g 二八 z 零，是吧？那我们用的是错的，那我们去启动，我们要看我们的刀尖，那么刀尖为什么会直接扎下去，扎到我们 z 一 零面？那是因为我们这个 g 九零啊，就 抖取了我们加工坐标，绝对坐标 g 九幺，他是不需要坐标，他是不会抖取到我们坐标的，他是以刀尖当前的位置为起点。好，那我们现在启动运行，那么他现在进行一个退刀， 如果我们程序中 g 九零跟 g 九幺用错了，他会有一个扎刀的动作啊，刀具会直接扎到我们这一零面，然后再进行一个退刀， 如果我们是对顶为零的话，我们的刀具就会扎到产品表面，那么我们的刀具就会直接扎到这个产品的底面，那么这样子啊，主轴都会转烂掉。 如果说像这种四轴调剂的话，那我们把 g 九幺改成 g 九零，那我们的刀具主轴啊直接会扎到我们的四轴的水暖中心，那么的话我们的四轴都会撞烂掉，同样主轴啊，刀柄都会撞烂掉。 四轴调机经常会需要手动修改程序，新手千万不要用错 g 九零和 g 九幺的位置，五轴同样直观重要，但是新手刚开始是接触不到五轴机船，如果能接触到，那么师傅或者老板也对他有一个评估。
3641数控编程培训卓越刘工
00:29查看AI文稿AI文稿有粉丝朋友提问，巴纳科加工中心怎么让他默认这九零？还有朋友问如何复位时不默认这幺七，其实这两个默认指令在一个参数里面就可以全部就改掉了。我们将机床调至 mdi 模式，打开写参数开关，找到参数三四零二，将参数的第一位改为一，就可以在清除状态下不默认这幺七， 将参数第三位改为零，即可默认 g 九零。其他的还有 g 零零和 g 零一、 g 九八和 g 九九、 g 九五和 g 九四等默认直立也可以在三四零二参数中修改哦。
663Z-MaT 震环机床
05:21查看AI文稿AI文稿朋友们好，我是疏忽美哥，本期视频要给大家讲一下我们第二行的 hr 指令当中 g 九零它的含义是什么？这里给大家准备了一张憋成坐标系，我们可以看到我们的 g 九零它是绝对坐标， 那在我们的憋成当中，一共有两种憋成方式，一种是 g 九零绝对坐标，一种是 g 九幺增量坐标，那这两种坐标的憋成方式，他们的区别在哪里？ 我在这里给大家展开详细的讲解。那首先我如果用 g 九零编成的情况，下面我比如说我现在已经在我的 a 点， 那要从我的 a 点移动到我的 b 点，用 g 九零的方式来进行编成。 a 移动到 b， 用 g 九零的方式进行绝对迭乘的话， 那我们要写上 g 九零， g 零幺， x 是 二， y 也是二，这个呢就是 g 九零的迭乘方式。 当我们从 a 点移动到 b 点，用 g 九幺来编成，那我们应该怎么编成？我们写 g 九幺 g 零幺 x， 这个时候我们不能直接填写我们的 b 点坐标位置，而是要写我们从这个点移动到这个点，它的距离是多少， 那我们可以看出我们从这个点移动到我们这个点，它的距离是多少，是一二三、四、五，所以是五，是五， x 写五，然后 y 的 话，它是没有移动的，所以我们的 y 写零就好了， 这个就是我们用几九幺编成的方式。当然如果这个时候我们从 b 点移动到 a 点，我们应该要怎么来写？ b 点到 a 点 g 九零 g 零幺，那后面跟的是我们的 x 负三 y 二，但是当我们用 g 九幺编成的时候， 我们这个 x 五就要改成 x 负五了，因为从这个点到这个点，它的距离是不是一二三四五，但是呢它是以负方向的位置去走的，所以我们要给它加一个负号 y 呢？还是继续保持零。好，那我们接下去我们再来看一下，假如说我们从 a 点移动到我们的 c 点， 那这个时候我们用 g 九零的方式如何来编写？那首先还是一样把我们 g 九零给写上去，然后面加 g 零幺，然后 x 直接写这个 c 点的坐标位置就可以了。 x 是 一， y 的 话是负二，当我们有 g 九一的时候，那我们应该要怎么来编写 g 九幺？ g 零幺 x， 我 们来看一下我们这个 c 点对上去是不是对到这个位置， 对吧？然后我们 a 点对下来是对到这个位置，所以我们从这个位置来数一二三四，一共是四格，然后呢他的方向是正方向的，对吧？从负到正，所以他是正方向，所以是 写上 x 四 y 轴。这个时候我们的 y 这个点对过来是到这根线上面， 然后这个点对上来是到我们这根线上面，所以我们从这个点走到这个点，从这个点走到这个点是多少？一二三四是四个， 他的方向是不是负方向，对吧？你看从正到负是负方向，所以我们要这里写负四 啊，这个就是我们 g 九零啊，跟我们的 g 九幺它们俩者之间的区别，一个是我们的绝对坐标憋成，一个是我们的增量坐标憋成。下期视频给大家来 编写一下我们的正方形，用我们的 g 九幺来编写一下我们的 这个正方形程序，然后我们来比对一下我们的 g 九零跟我们的 g 九幺编写出来它们的区别是在哪里？那本期视频就讲到这里。
2852数控北哥
02:23

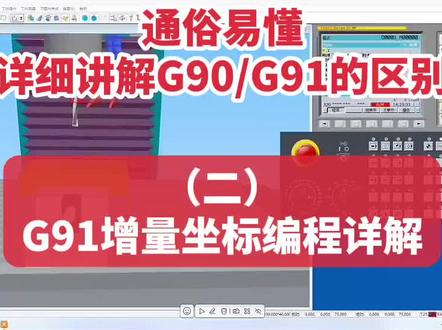

06:36查看AI文稿AI文稿接着上节课今天我们来讲解 g 九幺指令的用法，首先我们来看一下 g 九幺， g 九幺它是真氧坐标编程，也叫相对坐标编程， 听起来有点专业，那么我们混一句通俗易懂的话来请解 g 九幺，它就是参照当前刀具位置进行编程， 它不需要 g 五四到 g 五九坐标系，也就是说所有 x、 y、 z 坐标都是以刀具当前位置为极准，当前刀具位置就是坐标原点， 当前刀具的位置就是 x 零， y 零内零。我们以右图为例，当前刀具位于这个点，我们要将刀具快速移动到点一的位置， 我们应该怎样才能到点一呢？刀具从当前位置出发，先往左边轴左边方向，它为 x 轴的负方向， 轴两百，所以 x 为负的两百， 然后到达这个点。接着刀具从这个点要往 y 轴的正方向走一百的位距离，也就是走 y 一 百就到达点一。 接下来我们用通俗易懂的话来讲解刀具到达点一时的 命令，我们用通俗易懂的话就是告诉刀具，刀子，你给我快速地跑， 参照当前刀具位置来跑， 往 ak 四负方向跑两百， 往 y 轴正方向跑一板，这样刀具就到达点一了。 那么我们如何将这句话钻了混成机床能够执行的指令呢？ 接下来我们一一的继续分解。第一句，刀子，你给我快速的跑，它对应的是机灵灵快速定位指令，所以写个机灵灵， 参照当前刀具位置来跑，它讲的就是 g 九幺的编程方式，参照当前刀具位置进行编程，所以写个 g 九幺， 那跑到哪里呢？往 x 轴负向走两百， 就是写 x 负两百， y 轴正向跑一百，那就写 y 一 百， 这个代码它就出来了。接着我们利用斯沃数控仿真的软件进行讲解，先将刀具定位到该点， 现在我要让刀具快速地跑到这边，这个点我们只要将刚才的指令输入到机床。 g 零零，你给我快速地跑，参照刀具当前位置来跑， g 九幺， 往 x 轴负向跑两百， x 负两百， y 正向跑一百，好，输进去之后直行，你看刀具，它就到达点一的位置了。 同样的道理，刀具要到达点二，我们 首先要让刀具先往 x 轴负方向肘两百的一半，也就是一百的距离，所以刀指先往 x 轴负向从一百， 接着再往 y 轴的正方向轴一百的距离，它就可以到达点二了。 那么我们来进行编程操作，刀指到达点二的位置，首先我们要跟机床说，你给我快速的跑，先写个机灵灵， 然后告诉机床，你要参照当前刀具的位置来跑，然后写个 g 九幺， 跑到当前刀具的哪里呢？当前刀具往 x 轴负向走一百， y 正向走一百的位置，这个编程就出来了。 接着我们快速定位到这个点，会唱可买掉，然后让刀具快速移动到点二，那么我们把刚才的指令输入进去， 你给我快速地跑输 g 零零，参照帮前刀具位置来跑，输 g 九幺，跑到 x 负一百 y 一 百的位置，然后把边长的指令输入进去，按直行刀車，它就跑到点二了。 其他点位的编程也都是一样的操作，你学会了吗？带我们这懂明习大。
181記憶
04:12查看AI文稿AI文稿同学们，如果你们想了解更多的这个绝对坐标和真量坐标的用法，接下来请关注我们的直播课， 胡老师。胡老师。哎，我经常在一些程序里面看到 g 九零和 g 九一出现这两串代码，他们有什么区别吗？哦，这两个代码是怎么讲的？一个叫真量坐标，一个叫绝对坐标，我给大家讲一讲啊， g 九零 是绝对坐标， g 九幺是增量坐标。什么叫绝对坐标？什么叫增量坐标呢？绝对坐标就是我一个绝对的原点，你比如说现在我们要加工一个正方形的东西，是吧？啊？这个是长度五十 五十，宽度也是五十，是吧？然后我们加工的时候编程要编程吗？肯定有一个圆点，有个程序圆点，那这个圆点，那我们一般是设在这个中间。啊，这个是程序圆点。你你你， 一般我们也叫这个圆点，叫绝对圆点，那这个是 x 方向，这个是 y 方向。好，现在的话打个比方，我要把这个面上加个一刀，那我们就看一下用绝对编程和增量编程的区别在哪里啊？ 那因为这个圆点是我们刚刚讲的是绝对圆点吗？他是不会变的，反正就是在这个弓箭的前后左右的中心位置。好，打个比方，我们现在是用 g 九零，那就是打个比方，我要从这里下刀，我的刀具是十毫米的，刀具 是劈十的平刀，我要在面上面刮一刀过去，我打算从这里下刀， 这里的话大概是我的刀间距是五毫米吗？刀间距五毫米。好，那这里的话大概就是二十的样子，这里是二十嘛？你看这里是绝对的那个坐标的圆点，这个是 y 方向， y 方向，这是，这是正正方向， 是吧？这是正方向，那么这里的话，就是如果说我是 g 九零编程的话，那我首先 g 九零刀具移到这个 x 方向，这边是，那就是二十五了，那这个位置坐标是二十五。二十， 好，那就是说我的刀具先移到 g 九零， x 移到这个二十五， 然后 y 移到二十，从这里下刀，是吧？因为我刚刚这里要走一刀过来，要走到这边走到这个位置， 那么就是说坐标系的话，就是这个是 x 是 负二十五，然后坐标 y 坐标还是二十，那么下一步就是 x 移到负二十五， y 二十，是吧？这个是绝对坐标，就是所有的坐标都是以以他为参考。那我们在接下来看用真量坐标怎么变成那 g 九幺，因为我的程序还是从程序原理开始，第一个还是 x 二十五 移到这个位置啊，但是下一步就有变化了，他是参考这一个点，这一个点的话，那什么呢？我们就是比如说往这里走的话，他 y 是 不动的，那我们 x 四从这个点到这个点是不是五十了？ 因为往这边走嘛，往这边走五十，然后 y 是 零， y 没动。你看这个这一行的坐标是参考这个，这个绝对坐标系，这个坐标是参考这一点，然后这个刀具应该这里是应该是负五十，它是往负的方向走嘛？对， 从这一点开始，它是以这一点为参考，因为这里是二十五，是吧？这里是负二十五，那两个之间的距离加起来就是五十， 所以说他就往副方向走五十，然后这个 y 方向他是没动的，因为 y 方向还是在原来的点过来。所以说嘞， g 九零的话是参考绝对坐标， g 九幺他是参考上一点的坐标啊，明白了吗？一个是相对，一个是绝对。同学们，这一点你们掌握了吗？掌握了，同学们有问题在评论区见。
25德成技工数控老师
08:17查看AI文稿AI文稿今天我们以通俗易懂的方式详细讲解 g 九零与 g 九幺的区别。 首先我们来看一下 g 九零， g 九零它是绝对坐标编程。绝对坐标编程听起来太专业，我们可以混一句通俗易懂的话来进行讲解。 g 九零其实就是参照弓箭坐标系 g 五四到 g 五九，以坐标系原点为基准进行编程的编程方式。我们以右边的图为例， 右边的图形弓箭坐标系设置在弓箭上，表面中心 该 x、 y、 z 轴的交点处就为坐标系的原点或零点。假设我们机床对刀时，把该坐标系设置在机床的机舞式坐标系中。 如果我们编程时采用 g 九零方式编程的话，那么图中所有点的坐标都是参照弓箭坐标系圆点测量。奥德， 我们以这个点为例，这个点的 x 坐标，我们可以从该点做一条垂线到 x 轴，它与 x 轴有个交点，那么交点到原点的距离就是该点的 x 坐标。 该标点位于 x 轴的负半周，所以 x 为负的一半。 要想得到这个点的 y 坐标，我们也是从该点做一条垂线到 y 轴，找到垂线与 y 轴的交点，那么交点到圆点的距离也就是这个点的 y 坐标， 这里刚好为一百的一半，这个焦点刚好位于 y 轴的正半周，所以 y 回正的五十。 接下来我们来看这个点的坐标，该点的 x 坐标从该点做一条垂线到 x 轴刚好过圆点，所以该点 x 为零。 该点的 y 轴标，该点刚好位于 y 轴上，所以该点到原点的距离就是该点的 y 轴标刚好为五十的一半， 该点位于正半轴，所以为 y 五十。接下来举例说明。假设刀具位于右上角这个点，我们要将刀具快速移动到 ax 负一百 y 五十的这个点和 ax 零 y 五十的这个点，我们应该怎样来进行操作呢？ 接下来以刀移动到点一为例进行说明。我要让刀快速到达点一，可以这样命令，疾闯刀子，你给我快速的跑， 参照弓箭坐标系击，无事来跑， 跑到 g 五四坐标系的 a 开始负一百 y 五十的位置。 那这段文字怎样才能转混成机床能够执行的责令呢？接下来我们一一的进行分解，你给我快死斗跑，他对应的是 g 零零快速定位指令，所以地距它为基，顶零参照弓箭坐标系来跑，它对应的就是 g 九零绝对坐标编程， 所以有个 g 九零，那参照弓箭坐标系编程参照哪个弓箭坐标系啊？ 我们这里参照的是 g 五式，所以跟个 g 五式跑到 g 五四坐标系的哪个点呢？跑到 a 开死负一百 y 五式的位置，所以子链就出来了。 接下来我们利用丝握数控仿真软件对刀具的移动进行仿真。首先 我们先将刀具当前的位置设为 x 零 y 零内零，和我们图纸上的弓箭坐标系一一对应， 好合格耶！我们将弓箭坐标系对刀的参数保存在 g 五四坐标系里，现在刀子已经对好了， 接下来我们将刀具快速移动到当前的这个点， 那么现在我要让刀具快速移动到这个点，我们应该怎样来写程序呢？点 mdi， 录入程序 mdi， 然后输入刚才我们的指令， 也就是 g 零零， g 九零， g 五四， x 十负一半， y 五十。输完之后按启动刀具，已经跑到该点了。 接下来我们用同样的方法来看一下刀具移动到 x 零 y 五十的位置该怎样进行编程， 和点一一样，你给我快速的跑，它就是机灵灵之恋，说一系列机灵灵， 你给我参照空间坐标系 g 五式编程，老写 g 九零， g 五式，跑到 g 五式坐标系中的哪个点呢？跑到 x 零 y 五十， 所以后面跟 x 零 y 五十。接下来我们再进行仿真，将刀具移动到稀释点，现在我要让刀移动到刚才的点， 我们要将刀移动到该点，则要将刚才的程序输入到机床，刀指就可以到达这个点了。 我们输入 g 零零 g 九零 g 五四， x 零 y 五十，然后启动 帮指又动达这个点了，这就是我们 g 九零参照弓箭坐标系编程的方式，坐标系里其他点位的编程也是一样的操作，你学会了吗？
241記憶
01:46查看AI文稿AI文稿还有很多兄弟们搞不懂这个 g 九幺相对坐标到底应该如何去使用，今天一分钟告诉你，先赞后看。 首先我们来看一下，以这样的一个图为例，那么我们 a 点到 b 点之间的距离移动多少咱们就填多少。首先看方向，从左边到右边看，我上面有写 x 方向， 从左到右， x 为正数，再看两个点之间的距离，那么这里 x 就是填五十， 非常的简单。然后我们从这个 b 点到 c 点来了，再看这个方向，往下面我们歪的负方向。好，你写个歪的负的，再看两个点之间的距离，咱们是三十。 ok， 那么现在呢？如果说从 b 点到 a 点回去了，再看两个点之间 距离，再看方向，首先从右边往左边走， x 负的方向，两个点之间的距离， x 负到五十。 好了， c 点到 b 点还是一样的，现在的话呢， c 点到边往上面走了，歪的一个正方向，好歪的正方向，而且两个点之间的距离就是三十，非常的简单，不用去考虑我们的零零点，跟我们的 g 九零一点关系没有。 学编程一定要把基础打牢。加工中心编程与操作这本课程里面详细的讲解如何去学习。这套课程总共分为五个板块，手编基础课、手编提升课、认知提升课、综合实战课以及我们实操动手课， 这道课程学完就能让我们学员少走很多的弯路，真正的从认识到上级，有的兄弟两三个月就搞定了，关注张公，学一门技术，让你少走很多的弯路。
820数控编程张工
01:56查看AI文稿AI文稿今天我们来说一下关于 g 九零和 g 九一编程方式的一个区别。 首先呢我们再看这个的一个弓箭，我们如果说用七九零来编程的话，我们的程序应该是先从 x 负二十五， y 二十五的位置呢？然后从 a 点移动到 b 点，那我们 b 点的坐标他应该是 x 二十五，然后 y 也是二十五， 那么这个是，然后 c 点是 x 二十五， y 负二十五，然后继续我们的最后一个点位 d 点 x 负二十五， y 也是负二十五， 那么这个是我们用 g 九零的这个编程方式编出来的这个程序，那如果说我们用 g 九一来编程的话呢，他应该是点位啊，就会有点不一样，我们现在把 g 九零删除掉， 首先 a 点还是不变，那么 b 点的坐标呢？就会变成 x 是五十，然后这个 y 点的坐标的话， o 的坐标是因为 y 点它是不动的，那么 y 点的坐标它是一个 y 零， 然后第三个点位 c 点的坐标，那么 x 方向是不动的，然后 y 的方向是移动一个负五十，然后我们把前面的点位删掉， 把这个删掉， x 方向是零。 好，那么这个视 我们第三个点位，然后最后第四个点位 x 方向呢？同样的他是移动一个负五十的位置， 然后 y 的方向是不变的，那么这个是我们用 g 九一的这个编程方式所编制的程序。
