tc55H编程器教程

tc 五 h 简单的编程教学首先我们看一下怎么进入编程界面，这是开机界面，我们点程序， 我点新建，在这里可以输入这个代码。首先我们变第一行 n 零一变一条绝对运动，然后点击正走十， 这零一想让 x 轴走，那就点 x 让他走时，然后设定一个速度 f， 再改成一百， 改完之后按确认执行下一行，然后再来一个反转 n 零二还是这 零一， x 走到坐标零，还有一个速度阿虎五百，这里的那个成首和成尾可以直接跳到程序的第一行，还有最后一行点了改完之后 我们按下检查，然后检查没有错误之后啊返回起一个名字，但是二按确认键保存成功，按返回自动试一下 这代码，说明书里都有，可以看一下。

用电脑记事本按格式编写至代码程序文件，导入 u 盘，将 u 盘插入控制器，按底部翻页按钮，找到 u 盘并打开 选择程序文件导入， 输入一个文件名称，确认保存， 返回程序编辑查看。

cm 三五控制器简单的编成，首先我们看 看一下视频片头工作是怎么实现的，我们点程序管理，程序编辑，进入编程界面，二零一 是第一个动作，相对运动，按上下键切换边光标 x 五十就是正走五十毫米， f 是速度，然后我们 点下一页，第二个动作是反走五十毫米，速度是一千，他这个单位经过更改电子齿轮现在是距 里单位是毫米五十点零零零五十个毫米，看一下 是怎么变变成的。点抽吸管理，抽吸编辑，按 f 键新键，然后我们点指令上翻找到相对运动编号，可以 给他改成一，用于绝对跳转使用。 fx 改成五十，移动光标给他五百，改完之后不用按确认，然后直接点下一页， 然后我们在指点上翻找到相对运动，改成腹式， 速度改成一千，然后我们再点下一页，如果我们这时候想让他无限的往往返呢？我们可以加一套绝对运动啊，绝对跳转，把目的标 号改成刚才的一就可以了。如果我们想延时一下，那么可以改成延时，这个延时，这个延时是输入一就是一秒， 延时一秒，然后我们再加上动作就是无限往返，可以延时。嗯，绝对跳转改成一，改完之后呢 呢，我们按退出，然后程序保存啊，起个名字，按确认键另存，成功一直退出，我们点自动执行，按启动正则五十， 反走五十，延时一秒。运行过程中我们按可以按上下页提升速度打分比， 因为参数里面有一个最高速度值不能超一千，所以的话第二个动作是看不出来速度提升的第一个动作速度有提升， 下降的话可以看出来。

tc 五控制器编辑输出，有些客户呢，他编程的时候他用输出指令，他打不开，有可能是这的问题，就是用先登录一下 确认啊，返回有个 io 有个输出，他用那个 m 功能的时候，他打不开输出，他有可能是这里他没有提前设置好。 比如说我在程序里面编一个 m 五十一，那他对应的就是打开输出一，我们再编一个 m 五十二呢？那对应的就是关闭输出一， 这里面可以切换的，比如说 m 五十三呢，我们给他打开输出二， m 五十四呢？关闭输出二， 这里面还有一个主轴正转和主轴停止。比如说你的主轴正转呢？我接，呃，用 打接，比如说接五啊，你编 m 零三的时候，那他就是打开输输五，主轴反转呢？ m 零四接六， 那就是 m 五十四。 m 零四，打开输出六，主轴反转，然后按确认键保存成功， 然后在程序里面编辑新建一个，比如说 n 零一，我们用 m 零四零三，那就是打开输出 主轴正转。 m 零 n 零二，我们用 m 零四，那他就是一个正状，一个反转。

cm 四五控制器设置外部启动，我们先点 io， 这里他会提示你用户未登录，我们先登录一下点参数，用户 密码是一二三四五六一二三四五六，然后按确认键，登录成功，我们点返回，然后再 io， 这里可以找到外部启动，这里按切换键 改成有效。外部启动只能用常开口啊，这里呢是口几输入，口几我们记得输入一的话，我们改成一，然后按确认键保存成功，这时候外部输入一有效的时候， 程序就开始运行了，就相当于把这个绿色的按键，绿色的外部启动按键把它接出来，这个暂停也是可以外接的，这红色的暂停。

独具匠心的工艺，源于不断探索突破的追求， 强者无需多言，气场自由展现。

时代超群 c m 三五控制器设置上键回零点看一下，这是控制器，点击导轨 登记。首先我们先登录参数设置用户管理密码是一二三四五六， 按确认键登录成功，按退出，然后找到 l 设置，找到 x 轴零点，按下一页， 按上下箭头移动光标，然后按确认键改成有效，然后按左键，这个开关是常开的，咱就设置成常开就可以了，然后这个零点，这是零点 设置的，借的是输入一，改成一就可以了。然后按保存，按确认键保存成功，然后手动设置一下，手动测试一下会借些零是否有效， 回零方向，嗯，负 x 负， ok， 零点有效了，然后设置一下开机会，零点系统参数， 按下一页， x 零开机启动，然后按确认键切换成有效，然后点参数保存， 保存成功，然后还差最后一步，找到开机合成的方向，速度参数看下一页。 好在这 l 设置，手动输入 x 零启动，然后切换键是改正反向的，因为 先把 x 零方向回，那改成负就行了， x 负改成负方向，然后保存，保存完之后， 然后我们断电重启一下， ok， 设置完了。

有谁想？

三五控制器接线，首先我们看一下电源线，红色是 正，黑色是负，就这个电源盒正接正负接负这个是信号线，黄色的是 脉冲，蓝色的是方向，正负一定要对清楚，接驱动器脉冲和方向。然后这个是电机线， 接这个电机武器固定电机，这个是电源线，也是接这个电源盒。

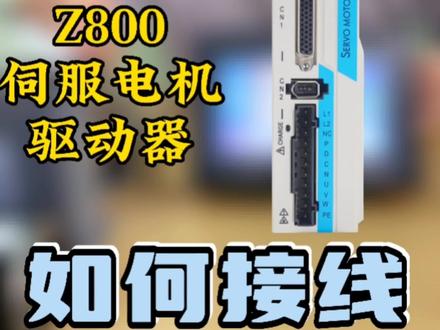

我们现在讲一下这个 tc 五五这一款控制器和我们 c 八零零的四伏驱动器的一个接线的方法啊。首先我们看一下啊，这边我们的线已经接好了，我们就不讲了 啊，主要是讲一下这控制端，控制端的话我们已经引出线来了，五号线是脉冲正，六号是方向正，二十一号脉冲负，二十二号是方向负，然后我们这条线是引到这边来的，引到这边来之后呢啊，首先我们这里我们刚才也有啊，你看 红色这一条是脉冲镇，我们是接到哪个端口，你看这个批加这个端口啊，这就是一个脉冲镇，然后接着是黄色这一条是方向镇，是在这里啊，第一家，第一家就是方向镇啊，然后接着二十一号 是黑色脉冲负，是黑色脉冲负，你看到没有？是 p 减啊，这就是脉冲负，然后接着是二十一号绿色方向负啊，绿色方向负第一减啊，这个是我们接的 x 轴，然后这个控制线我们就接好了，接好之后呢，这个控制器 我们要给他一个二十四伏的一个电啊，你看这里是二十四伏的正，二十四伏的负，然后我们是通过这里有个开关电源，二十四伏正，二十四伏负，然后这个是开关电源的一个镜像电，单向二百二，这样子我们就把这个控制器的线是接好了啊， 然后剪好之后我们来试一下啊，这手动模式，试一下，这个编程是可以编程啊，我们按一下正转反转啊，这电机都是可以正常的正转反转啊，这样子就 ok 了，私信我免费获得技术支持。

哈喽，大家好，今天教大家编一下那个判断跳转怎么用？首先我们定到程序里面，程序然后编辑， 我们找到判断调整，比如说我编个例子吧，比如说我们让电机走，走十圈，速度五百， 走到五百的时候呢，变完了，我们点下一页，走到五百的时候呢，需要停一下，这时候我们就需要用判断， 需要让电梯停下，等待一个输入口，输入口的那个 介入，比如说我们输入口一通的时候，我们跳到继续走下一行，我们应该写啊，这个先不写， 这个时候呢，我们在判断跳转的后面加一个绝对跳转，我们拦截一下他跳到二， 这里标号改成二。因为判断跳转他有一个条件，就是如果你不符合这个条件的话，他会继续往下走，他会略过这一行，所以这个时候呢，我们要在第三行编一个 绝对跳转来拦截一下他，不管他符不符合都永远跳到二 啊。然后呢，比如说要符合的话，比如说输入口一通，我们继续走下一行，这时候我们就用四目的标号改成四，然后呢这里 比如说我们让电机反转，这里标号改成四，反转十圈， 速度五百，然后在下一页我们再编一个跳转，让它无限循环这个程序。 一，我们往上翻，翻到第一行变成一，他走到第五行的时候 永远跳到第一行，看一下这个思路， n 一，第一行电机走十圈， n 二，检测输入口，如果信号是通的话，跳到第四行，如果不符合条件 继续走，走到第三行变成嗯，走到二， 嗯，继续往下走，走到第三行的时候 跳到第二，这样的话就可以无限循环，必须等待这个条件符合，跳到四，四是反转十圈，四走完之后是五，五是跳到第一。 好，无限的循环。编完之后我们按返回起个名字，按确认， 变完之后按慢启动试一下，走完时之后就不动了，但是他还在显示运行，如果输入口一通的话，他就会继续走。好，就这样。

不会 poc 编程的家人们，我推荐你用这款控制器，全中文界面控制，操作简单，只要修改参数就可以了。 现在我给大家做一个按理分享。我们现在用这款三种控制器来控制三个师傅电机，来控制三个变频器，然后四个四个水泵，先做了一套方案。
