快速认识英广中银角系列封装多 i o。 多功能型主控一、 s o p 十四、 适合多路 i o 多路 t w m 输出产品。二、 s o p 十六、 a s o p 十六 b 区分宽体窄体梁板，英广原生分类多用于复杂按键，多路 led 驱动，简单逻辑控制。 三、 s o p 二十、用于功能型主控，内置 a d c o p a 多通道 p w m。 四、 h t s o p 二十、散热加强 sub。 二十、底部自带散热焊盘， 应用于发热烧高，驱动载较大的方案。五、 s o p 二十四、标准海鸥角贴片，大 i o 通用主控六、 s s o p 二十四、窄间距高密度布线产品专用，你们常用哪款呢？

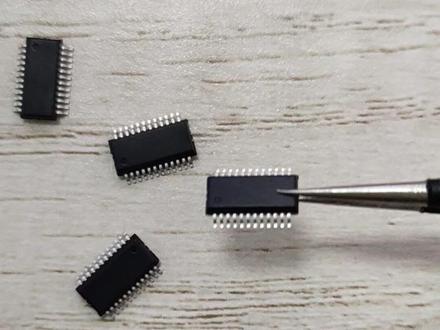

一块三不到的三十二维单面积 p y 三 f 零三零 s s o p 二十四封装 m 零加内核主屏四十八兆六十四 k 的 flash， 八 k 的 stream， 一点七伏到五点五伏宽工作电压有一路十二位 a， d， c， 五个十六位定时器以及两路比较器。

大家好，今天给大家讲解一下开关电源中的整流堆。呃，这是一个二百二伏交流电转二十四伏 直流电的一个一个开关电源。然后我们看一下这边是火线、零线、地线，然后他们先经过保险，火线经过保险，呃，然后呢再经过这个安规电容，这个是 x 安规电容滤除共模干扰，然后这边有两个 y 型安规电容，他们两个是滤除这个插模干扰的， 然后这个呃这两个外向电容就是一头是接火线，一头接地，或者一头接零线，一头接地，然后这个 x 型按归电容啊，就是它是并连到这个电路中的，嗯，然后这个这个供电杆串联在电路中的，然后经过这个滤波电路和保险以后啊，最终就到了这个整流桥，就是整流堆，然后我们看一下这个，看一下这个整流堆啊，它是四个引脚， 四个眼角，四个眼角，然后看一下这边，这边是最左边是眼角是呃滞留输出，然后中间是交流，然后这边是呃滞留付，就是最左是滞留症，然后这边有缺口，这边表示滞留症，记，这是他的一个特别标志。好，然后这四个眼角的话，我们看一下他们之间的关系啊，然后我现在把这个图画出来，我大家看一下。 好，这就是我画的这个图啊，大家看一下啊，就是最左边是直流正极，就是整流以后直流正极，然后最右边是直流负极，中间两线是交流电源输入，然后管脚，我们就是从左往右是一二三四条，然后我们画一下内部的这个结构啊，他是他其实内部就是四个二极管， 然后我们先等一下，我们一会再看这个电路，我们先看一下这边这个整流桥电路，先看这个，这个的话看一下这个火线经过这个第二极管，然后再 输出这个直流电以后再经过负载，然后回流回来，再通过 d 三，然后再流到零线，这是正半轴的时候。负半轴的时候呢，就是从零线过来，然后经过 d 二，然后再经过 d 四拐，然后再经过呃火线回流，拐角的话就是这个是一角，一角，一角的话就是一角的话就是就是这个一角， 然后这个负负极啊，这六负，这六负就四角，这六负四角，然后的话就是线形和零线分二角和三角。好，然后这边的话其实跟这个是原理一样的，但是呢画法不一样。 我们把这个电路也跑一下啊，就是火线正半轴啊，然后从这边过来，然后经过第一管，然后从这个正极呃直流流出来，经过副载回流回来，回流回来，然后再经过这里，再经过第三管，然后再回流到零线。那负半轴是从零线过来，然后再经过第二管，然后再从正极出来，然后再经过负极，然后再到到这里，然后经过第四管，然后流流回火线， 然后就是说现在的话，我们电路跑完了，然后看一下这个，看一下这个什么就是他的引脚定义啊，然后就是直流正，就是一脚直流正一脚，然后的话就是二脚， 二角，二角的话就是零线还有火线，然后三角的话，三角，三角的话就是交流在零线，然后四角的话，四角的话就是这个整流以后的直流电的这个负极负极， 然后这个看一下这个二极管的秘密啊，第一、第二、第三、第四，然后这边的话是第一、第二、第三、第四，然后现在啊，现在我们这两个标准的这个整流桥电路看了，我们看一下这个整流堆的这个引脚啊，整流堆的引脚，我们看一下这个整流桥的管啊，就看一下是从这个 看一下从这个三角到一角是有一个二极管正向导通，从二角到一角也有二极管正向导通，我们看一下这个图案，从二角到一角是二极管正向导通的，然后的话这边就是二二角到一角是第一第二极管，然后三角到一角的话是第二极管，三角到一角是第二极管，是这个， 然后这个就是四角到三角，四角到三角是第三二九块，然后看一下四角，四角到三角这个是第四二九块，然后这个四角的二角是第四二九块，四角的二角是第四二九块。好，也就是说从这个电路来看的话就是二到一、三到一是正向导通，一到二、三是不导通，然后的话就是四到二是导通的， 然后四到三也是导通的，然后就二根三往四是不通的。然后我们现在测量验证一下，看看讲法对不对啊？好，现在我们试测一下，就是三角二角到一角是通的啊， 看一下啊，现在我把这个呃腕表已经打到分明档，然后黑表笔，然后我们现在接接这个一角，然后红表笔呢？接二角、三角，然后红表笔输出正向电压到黑表笔，我们看一下这个导通情况。好，现在我们看一下二角到一角， 好，电压是零点五五二二伏是二极管的正向导通电压，然后三角现在是零点五二三伏也是二极管的导通电压，说明我们的验证是对的啊，然后反过来是通的，看一下，我现在反过来红表笔，我接这个一角，然后黑表笔先接二角 无穷大的，然后再看一下这个三角无穷大，说明我们验证是对的啊，然后再看一下这个，呃，四角，四角到三角到二角是通的，现在我们把这个黑红红笔打到四角， 黑红笔打到四角，然后，然后现在我把黑笔打到三角看一下，好，通的，五点零点五二五，好，然后再打到这个二角也是通的，零点五幺二，然后反过来肯定是不通的，我们试一下，好，反过来我黑笔打到四角，红笔现在打到二角无穷大，打到三角， 刚才接触不良，我现在重新接了一下，好，三角，三角是通的，三角也是通的啊，三角也是通的。好，这就是现在的话，就说验证我们这个二极管导通情况，就是四角到三角到二角正向导通，然后呢就是二角 到一角正向导通，三角到一角也是正向导通，也就说我们二极管的情况，二极管的情况，内部的二极管的情况，内部的二极管情况就是这样，内部的二极管情况就这样。好，今天我们把这个整流堆的这个原理就讲解完了，希望大家能有所收获，感谢大家的观看。

现在特价只要零点九九的三十二位单面，你自己了解一下。 ty 三 f 零三零 ssopl 四分装无私印 plus 六四 kslam 八 k 一管五十片，外色丰富。

大家好，这期给大家分享一下芯片常见的封装类型。 s o p t s o p。 封装。 s o p。 是两排银角，银角向外折叠，操作方便。 t s o p。 比起 s o p 采取更小型化、更扁平化的封装， 直插 dip 封装，适合在 pc 板上穿孔焊接。与 s o p。 封装类似，都是两排银角 贴片。 p l c c 与 t q f p 用于 p c b。 贴片封装体型小，形状方正。 p l c c 银角向内折叠，便于重复利用。 t q f p 银角向外折叠更适合自动化生产， 一般只有数十个银角。超大规模封装， p q f p。 可能拥有上百个银角， 银角是向外折叠的，更小、更薄、更强大的。 bga 将银角放到了芯片底部，散热性能更为优秀，一般用于超大规模的集成电路。 l g a p g a。 与 b g a。 的原理类似，只是底部的影角不太一样。 b g a。 是球状影角， l g a。 是片状影角， p g a。 是真形影角。关注英特林，带你了解更多封装小知识！
