大通EV80电池包拆解步骤
东营所有开新能源电动货车的老铁请关注我，我在东营专业维修各种新能源汽车。这是老铁的一辆上汽大通一 v 八零纯电动货车。老铁反应行驶中动力不足，限制功率，偶发性掉高压电仪表盘，点亮各种故障灯。 针对他的压差过大故障，我们需要拆解电池包进行均衡。 针对他爆出的绝缘故障码，我们需要对他的高压系统进行绝缘组织测试。这是他的高压配电盒总称，我们已经拆下。下面简单了解一下他的结构。这是从动力电池过来的正负两条高压线。这是他的主正继电器。 这是他的主副继电器。这个是他的预通继电器。这里是他的预通电阻。这个插头是他的直流快充插头。这是快充继电器。这里是快充保险丝。这是直流母线大保险丝。这是他的空调压缩机保险丝。这里是前 pdc 保险丝。这里是后屏碎。这是他的。 这是 dcdc 继电器。这两个是前后 pc 继电器。这个是 bms 电池管理器的。这个是放电控制接电器。通过这条高压线连接到他的电机控线上面。经过对高压配电相对的高压部件进行绝缘组织测试。抓线拔掉电机控制器的插头以后，绝缘组织恢复正。 这是电机控制器的控制板，下面是它的高压驱动板。这里是直流无线电容。通过对六个 idbt 的绝缘组织进行测试，发现结果都正常，直接锁定为驱动电机的绝缘部分。驱动电机已经拆下。下面再次测量。 uvw 三项的绝缘组织。可以看到只有零点三兆哦，非常低。下面开始开启电机， 电机后端杆已经打开。这里是他的旋转变压器，上边有正旋鱼旋力磁三向绕组，共六根线。这里是他的电机温感探头。电机已经分 开，这是他的转子。这是一个大的永磁体。这个是电子线圈。这里是他的冷却水道。可以看到电梯里边有明显的防冻液泄露痕迹。用热风枪对电机线圈进行七七四十九小时封烤以后，绝缘骨质依然没有恢复，由此可以断定线圈内部损坏。这种情况只能更换一个电机。新的电机已到位，我们测一下他的绝缘骨质。 可以看到卷组织非常好。下面看甩动动力电池、驱动电机以及所有的高压辅件全部安装完毕。接下来我们上车测试一下。启动车辆。可以看到瑞典灯已经点亮，故障码全部消失，现在正在进行录试。通过数据可以看到电池包压差非常小，仪表盘没有任何故障指示灯，一切方便。
粉丝2825获赞1.3万
相关视频
01:16查看AI文稿AI文稿今天我们来看一下这个动力电池的维修的做成。我们今天找了这一个动力电池，就是大通的那个 v 八零短轴的， 他这个电池用的就是那个螺栓的电池，他他那电池是三十安石的， 我们现在刚才已经给他检测的了，他有一组他的是电压是特别低的，就是这这个 他着霜的，还有磷酸铁粒的，他们这比较容易鼓包的，现在是看得出来很明显他这是鼓包的了，我们要进行他更换完，更换完以后我们要把这 电池的那个压差就是相当于做均衡，我们要全部做均衡，我们已经标好了他每个电池组的电压，我们都要写在上面，然后进行他均衡，这是均衡仪。 下一步我们会教你们怎么用那个均衡器做动力电池的均衡，谢谢。
00:21查看AI文稿AI文稿靠，都是大包装，肯定比小包装要便宜点。对啊，包装肯定要钱点。这怎么会有个店？
00:13
00:29查看AI文稿AI文稿专业的事交给专业的人， 那结果一定很糟糕。 别怕花钱，花钱不专业的人一定。
00:15
00:15
00:33
01:00查看AI文稿AI文稿哈喽，大家好，今天通过抖音到店一台大通 e v 三零 l， 它的故障现象是快充慢充都不能充电，通过我们检查现在发现是它的电池包已经损坏，我们一起来看一下它能不能上电。现在我们插入钥匙进行尝试启动， 发现无法启动，现在我们对控制进行拆解，发现控制器一切正常，后来我们经过数据流对比，发现是我们的电磁包出现了压差过大的故障， 我们对电池进行拆解，发现压差过大过后，通过我们的均衡仪进行均衡之后就可以成功上电， 这个 记得关注再走哦。
00:15查看AI文稿AI文稿大通一八零啊，电动物流车啊，电池组有问题了，正在修复啊。换了五个母组，然后就做金行准备，这个做完金行的装。
00:15

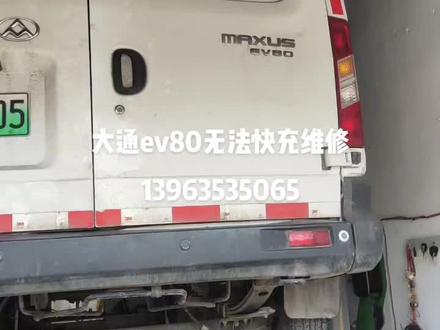

00:44查看AI文稿AI文稿大通 e v 八零无法快充， 国家电网充电显示充电终止，没有故障码。经过咱们排查啊， bms 烧掉了，铜箔都烧断了，咱们还需要给他检测一下，其他的电子件 能修咱就不换哈，尽量给客户省测一测修一修，装上以后看效果啊。大通 ev 八零。
