ug12收敛体怎么转成实体

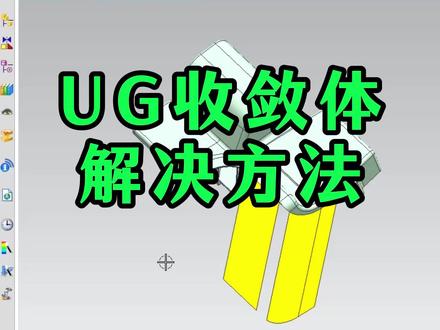

那在 ug 里面，我们给产品分模的时候，我们拉伸出来的一张片体啊，它会显示成为一个收敛体，那这种收敛体无论我们怎么去操作啊？那不管是用延伸也好，拆分也好，拉伸也好啊， 那所有的命令它都操作不了，那在这边大家以为是 ug 问题，那我们其实只需要去更改一个小设置啊，那首先第一个我们在找到菜单，在首选项里面找到键模 点进去，然后再来找到这个收敛，然后我们将这个将依次这样条作为多段线处理啊，前面的勾给它取消掉啊， 然后来点击确定，然后我们再来把这个片体删除掉，再来重新去拉伸一张面，按照我们想要的一个方向去进行一个拉伸啊，那我们以它去作为一个参考线，然后点击确定，然后我们再去进行一个延伸啊，那我们就可以去正常的去进行一个操作了。
粉丝5356获赞2.0万
相关视频
00:48查看AI文稿AI文稿我们在 ug 软件中呢，当遇到这一种呢收敛体的情况如何去解决呢？不管是延伸，又或者呢拆分体，又或者呢我们需要将这个片体呢导出去一个 x 杠 t 的 格式呢，都无法选上，或者呢出现这种收敛体的报错。那我们呢只需要一个小设置啊，在菜单的首选下面，我们找到键模， 然后呢我们再到这一个收敛的位置呢，这个第一个啊，有一个将一次样条作为多段线处理，前面这个勾呢，我们给他取消勾选，确定 确定好以后呢，我们再用到这一个拉伸的命令啊，把这个面呢重新来做一次啊，我们再把它呢按照我们的这一个呃 y c 方向拉伸拉出来，拉出来以后呢，我们再用延伸啊或者啊拆分题啊都可以呢选上这个面，并且呢命令不会再出现报错了。关注我，每天带你学会一个 u g 小 技巧。
347UG模具设计青宇

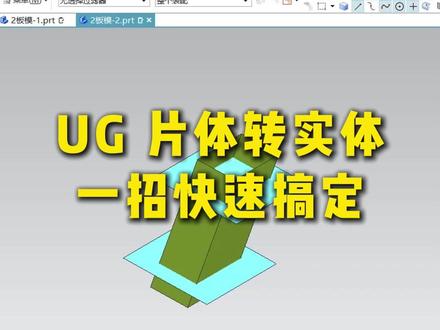

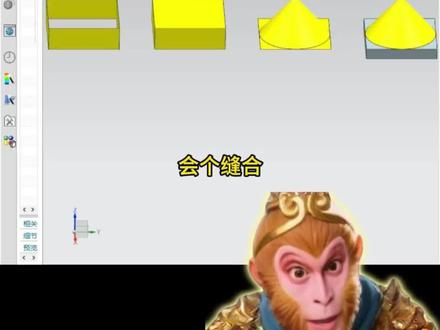

01:46查看AI文稿AI文稿与集中片体转实体会个缝合就以为自己吃透了吗？回答我， look at my eyes 只会这一招，除了能处理多个片体的合并，遇到点特殊情况都得在这技巧不够教程来凑，要想多学几招，评论 ug， 拿份专属粉丝资料看一看。 像片体转实体可能遇到的第一种就是这种单独一个片体的情况，想要让它变成实体，这里用到的是插入片字缩放里的加厚，只需点击要加厚的面，然后输入片字方向的两个厚度，就能实现片体转实体的过程。 之后就是第二种这种多个片体封闭的情况，做过曲面的朋友应该都知道，适用的组合里的缝合命令，先点击一个片体，再选择剩下的所有片体，确定后就合并为一个实体了，跟实体的合并是一样的操作。 接着这种就比较特殊，虽然都是片体，但是下面这个面的四个角是多余的，想要快速修剪多余片体并变成实体的话，那就是用到修剪里的修剪延伸命令， 分别点击这两个面，两个面的箭头都须朝内，以免爆出等情况出现。确定后要检查看列表可以发现现在这两个面已经合并为一个实体了。 最后这种情况就是既有片体又有实体，要想转为实体，那用到的则是组合里的修补命令，同时也叫补片。这里目标是选择题， 那就先点基石起，而工具明确是片体，所以点击下这个片体面就行，同时也需要注意方向槽内才能够并到一起。以上就是四种片体转实体的常用方法，大家都学会了吗？下课！
1816UG学习小课堂

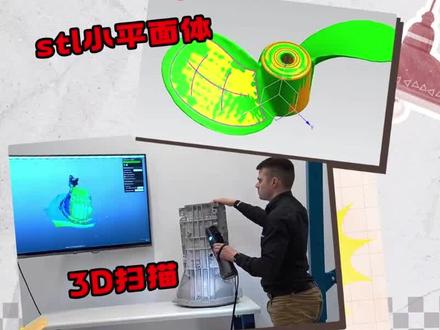

02:31查看AI文稿AI文稿很多人想了解 u g 逆向建模，简单点说，逆向建模就是将实物零件通过三 d 扫描转化为数字模型，再在 u g 软件中重新构建出参数化三维模型的过程。 要是没听明白，接下来我就用一个简单的案例带你走一遍 u g 逆向建模的流程。不过学习逆向建模需要有一定的建模基础，尤其是曲面，想要打好基础的同学可以留个三三三，带走一份 u g 学习资料，或者来了解一下我们的零基础系统培训。接下来开始今天的知识分享。 在 u g 软件中导入 st 二文件后，大家可以看到文件会以收敛体的样式呈现出来。 这种收敛体模型有一个核心特点，就是无法进行编辑和修改，只能单纯作为造型参考使用。如果想要把参考的收敛体转化为可以编辑使用的实体模型，就需要用到逆向建模的方法。 首先把模型位置摆正，针对模型上结构比较简单的区域，操作方式非常简单， 直接使用拉伸旋转的基础命令即可。也可以打开试图剖切功能，对照收敛体的轮廓直接描图建模，快速搭建出基础实体模型后，再根据模型的整体造型趋势补齐所有圆角特征， 模型内部的孔洞也用同样的方式制作完成。但实际产品建模中不会全是这类简单规则的特征。 像风扇、扇叶之类复杂曲面结构建模方式就不一样了。将扇叶 s、 t、 l 文件已收敛体加载完成后，我们可以直接在曲面表面创建对应曲线，要用曲面上的曲线命令先绘制成大致的轮廓线，界定好曲面的整体范围， 初步调整好轮廓形状后，再在曲面中间区域添加辅助线条，用来控制整个曲面的造型走势。 有了轮廓线和控制线之后，使用填充曲面命令，选中对应的轮廓边界，生成基础曲面。紧接着运用几何制曲线功能精准调整曲面形态，让曲面最大程度贴合原始的收敛体模型， 反复重复这套操作步骤，逐步细化调整，就能完整创建出整个风扇叶的模型。这就是 ug 软件中 stl 文件逆向建模的基础核心思路，不管是简单实体还是复杂曲面，都可以套用这套方法完成建模。
00:37查看AI文稿AI文稿我不明白为什么还有人不会处理这种收敛体或者小平面体，你难道不会来问校长吗？ ok， 那 么教学开始首先需要把这个收敛体的目标删除掉，删除以后 在首选项找到建模，建模当中有一个收敛，把这个一次样条作为多段线处理的勾选取消，然后点确定重新拉伸这张面， 拉伸完成以后移除参数，现在这个体就会变成正常的片体，然后再来进行后续的操作，就不会出现任何问题。
82UG模具设计校长
01:54查看AI文稿AI文稿说 stl 文件如何转 stp， 这个简单，有手就行，右键把 stl 文件后缀改成 stp 就 行，你再乱讲我开除你，我要的是转成 stp 实体格式。哎呀， 我说我说 ug 可以 实现这个功能，这个命令在创意塑形模块，并且是 ug 高版本才有的，它可以把 stl 文件的收敛体转为细分体。这里首先进入创意塑形模块， 然后找到这个从小平面体创建框架，命令他这里点机首连体的一个面，就自动识别到了这么多小平面区域。接下来设置这个平均面大小，如果你按这个默认之生成，那便行，误差超大，这里为了预算快，我把数值改成一半。 当然这个小平面区域越多，并且拆分平均面数值越小，那 u 机预算就越大，电脑也会越卡。 因此你电脑配置要是不够，建议不要使用这个功能，不然他可能卡你大半天还运算不出来。那如果你的 ug 创意塑形没这个功能，给俺留下七七七，俺有 ug 个版本安装包大全以及命令功能使用宝典， 你有啥疑问也方便好友问我。那我这里运算好了，可以看到这里创意塑形生成很多细分体的蓝色框架面，不用改造型，你就点击完成就行。现在在建模环境，你就能看到导航器里多了一个细分体， 这个细分体就是创意塑形根据小平面体创建出来的实体，那这个细分体我们给他导出一个 stp 格式，这里输入文件名字之后，在文件夹中你就能看到转换后的 stp 文件了，然后重新打开导出后的 stp 文件， 你就会看到这个文件中有个实体模型了，这个就是我们用 u g 创意塑形把小平面转成实体的模型了。现在我们是不是实现了 u g s t l 文件转 s t p 实体的操作了？都学会了吗？
822UG吾思小玉

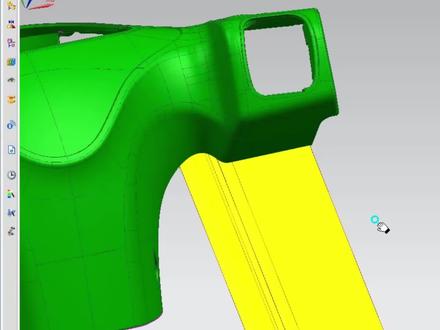

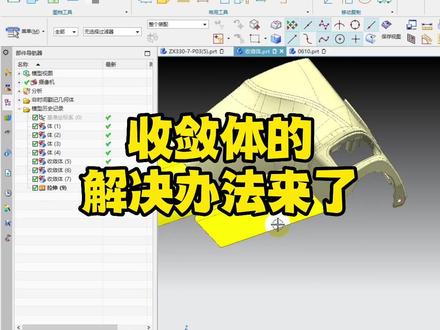

00:37查看AI文稿AI文稿很多同学在 ug 里面拉伸出来这种片体的时候呢，他都为这一种收敛体的情况，在修剪和缝合的时候呢，都选不中，如何解决它呢？我们在文件里面找到首选项，再找到这一个建模，然后呢将这个常规里面的一次样条作为多段线处理的，前面这个勾呢，我们给它取下勾选， 取消勾选以后呢，我们把这一些成为收敛体面呢，我们都给他删掉，删掉了以后呢，我们再重新呢到这个位置呢，来拉伸面啊，我随便指定一个方向啊，拉伸出来了以后呢，那他就是一个拉伸的特征。关注我，每天带大家学会一个 ug 小技巧。
764UG模具设计青宇
00:46查看AI文稿AI文稿说我用 u g 的 扫略命令，把这个圆眼两根引导线扫略，这扫出的月亮角为啥是个片体？要如何补成实体？这个好办啊，直接加厚成实体呗。哎，这加厚怎么报错？哎呀， 我知道了，你这扫略出来模型有收敛问题，像曲面模型一样，他的面收敛到一个点，时常伴有抽壳加厚报错的问题， 这两个尖端就是罪魁祸首。这种情况你要做成实体，因为它是一个完整的封闭片体，所以我们不如先使用拆分体命令， 从中间这个平面给他拆分成两段，这样上半部分和下半部分围成封闭的区域，这样就能直接缝合成实体了。我这方法大家觉得如何？你们还有比俺更好的方法吗？
378UG吾思小玉
