海盗船电源怎么拆解
修一个粉丝借来的电源，海盗船 rm 六五零 x 六百五十瓦故障现象，开机有放炮声，炸保险，自己更换了一个热门电阻，还是不行，通电不亮灯，风扇也不转。 通电试一下这个电源，看来问题还挺严重，因为他炸保险， 通电之后呢，他是有待机电压，因为这个灯已经亮了，但是不知道能不能开机哦，开机没有任何反应，那就 就拆开检测一下吧，先把电断一下，电源拆开了，看一下这个电源吧， 他换的电阻就是这个。这个绿色的是一个 ntc 热门电阻，但其他的原件呢，也没有看见明显的损坏，这些长管之类的也没有坏， 背面也没有什么烧毁的痕迹。但是这个电源现在就是不开机，现在需要通电测一下看。开机之后 这个小板都没有供电，如果他有供电，但是他没有工作的话，那就是这个小板上的问题。 准备通电，待机电压正常，先测一下大电容电压， 大电容三百多伏也有电。之后呢， 测一下供电胶是通过这个工偶控制这个三极管，然后送到 这个眼角，就是这个位置开机，哎，开机他有电，十六伏电压，那为什么他就是不工作呢？ 这个店已经全部 送过来 啊。这个电源的问题我觉得应该出在这个驱动小板上，把这个小板掺下来测一下。 这个电源的小板被我拆下来了，拆下来给他焊到了背面，焊到背面这样可以测量一下，刚才我测了一下， 嗯，这个上面呢，也没有明显损坏的原件，但是呢，这个芯片感觉他是坏了， 这个芯片是 plc 的驱动芯片，直接把这个芯片给换掉了，换掉 之后现在要准备通电试一下，看一下能不能发生什么奇迹。 现在待机电压是正常的，准备开机，哎，开机之后所有小灯都亮，那应该是有输出电压的，测一下 十二伏电压十二点一，三点三伏电压三点二八， 五伏电压五点零，待机五伏，再测一下 plc 偏 cd 啊，三百八十二没问题。 断电，那这个电源就基本修复，下一步呢？把它换在这个电阻更换一个之后，把这个接电器给它补上。 这个电源的继电器我已经补好了，补好了之后，但是出现了一个比较尴尬的问题， 就是这个继电器呢，虽然已经装上了，但是开机的情况下他不吸合。通电试一下啊， 现在有待机待，现在是待机电压正常，如果他吸合会听见他吸合那个声音。开机试一下。嗯，已经开机， 但是他没有没有细和，这咔嚓的声音，是我这个开关的声音，嗯，毫无反应。 这个情况有点尴尬，他这个上面呢，也不缺人，也不缺原件，不知道他是怎么设计的， 可能是他这个原件参数不正确，考虑把餐把上面的原件更换一下看一下。我把那个电路原件更换了一下， 现在他就可以正常吸合了。开机看一下， 现在已经有继电器器和那个声音了， 这个海盗团也不知道是为什么，他就是和这个继电器过不去，出厂不装继电器装上了呢，他的原件参数还不对，不知道是什么原因，那这个电源就成功的修复了。感谢各位的观看。
粉丝2.7万获赞13.9万
相关视频
02:50查看AI文稿AI文稿现在把这个电源进行了一个拆解， cb 七五零风扇用的是越伦的风扇，配了导流板。我们先来看一下这个电源的供电线有哪些，一条主板的供电线，一条显卡的双八屏供电线在一条线上啊，不支持三八频的显卡， 一条 cpu 八频的供电线，一分二，双八频也不是两个独立的，然后一条萨塔的供电线，然后一条萨塔加大四平的供电线，然后又一条萨塔的供电线， 七百五十瓦的电源插不了三八频的显卡，我感觉有点说不过去，我的六五零的捍卫版都支持三八频的显卡。然后咱们再来看这个电源的内部，如果不考虑这个电源的价格，单纯从一个双管正极 dcdc 的方案来 来说的话，用料可以，但是我反过来一想，一个售价五百左右的电源竟然不是 l l c 加 dcdc 做不到金牌，我反而又感觉这个电源用料又不是特别好。这个电源呢，体积要比正常的电源要小一些，导致里边的 pcb 空间有限，很拥挤。 电源 ac 输入端啊，加了这个金属的屏蔽照，配了独立的 pcb 版，两颗 x 电容，两颗 y 电容，在这个后边还有一个供摩电杆， 然后这个是磁环，下边黄色的套了热搜保护套的呢是 mov 的防雷机，旁边的是保险管，这边呢还有一个供摩电杆， 然后一个 x 电容，两个白电容，这是二级燕麦啊，一级燕麦都在这边，一级的燕麦啊用料还算比较豪华，然后两颗整流桥共用一个独立的散热片，一个薄膜电容， 然后是主动式的 pfc， 在后边呢，是一个 ntc 的热米电阻放在后边了，主电容采用的是台湾的质保一百零五度四百伏四百七十违法电源管理芯片呢，是一个十六角的 cm 六八零零 tx， 这个控制芯片一般在金牌电源里边比较常见，保护功能应该很齐全。那么他的这个变压器呢，没有标型号，但是看他的这个体积，应该带七百五十瓦是没问题的。然后低头率波的部分呢， 这个十二伏的电杆，看这个用料还有这个杂数，应该是问题不大，五伏刻三点三伏呢，做成了 dc twodc 双管正机， dcdc 做成铜牌还是比较简单的，最多可以上到银牌，但是上金牌的话就比较困难了，就得就得是 llc， 加上 dcdc， a to tc 和直流输出部分的电解电容呢，用的也是质保的电容，这个电源说的是一个全台系的电源，应该是没问题的啊， 旁边电路板上的这个小电容呢，也是来自台湾金山的啊，所以说是全台系电容没问题的。下一期咱们把这个电源用仪器测试一下，看看他的表现怎么样。
540评测哥电脑巧鸥科技
04:30查看AI文稿AI文稿这只是有点旧的海盗船 r m 六五零， 拆开过了，还有点变形， 没反应， 很可能是前机的问题， 这边有点凹，拆开这里风扇有点特点，它是三条线的， 有一条是从这边过去的，另外一条是插到主板下面的，结构跟平常的电源差不多，电杆挺大的，海盗船用料还是比较好的。 电源是炸机，可能有点严重，这边炸断了，这里电阻都看不见了。 下面的塑料很黑。 处理的方法，想清理， 然后找到扎坏的东西把它钢化，如果还不好的话，就要考虑芯片也一起扎掉了，特别是前面带机的芯片， 现在已经修好了，把它短路的地方 解决好，然后跳了两根线，换了保险， 现在已经可以开机了， 主动 p f c 的电压是三百六 六十八， 正常开机，准备把它装起来，拿到电脑那边测试一下， 电源是开着了，电脑也开着了，风扇没转， 可能是高强度的温控，旁边这一个十二伏的，这 接上了，下面的五福我记得是插上了，待会我再把它拆开看一下，风扇的线已经插上了，下面的也是插上了， 他是两根线， 风扇没有卡顿， 那么电源应该就是受温控影响的，温控应该就在这里，这个就是温度的控制， 这一个就是传输的线控制，传输 要这块小板温度上来以后缝上才转动 好的，装起来搞定。
17蜗牛修机
07:59查看AI文稿AI文稿修一个电脑电源，海盗船 rm 七五零七百五十瓦， 十二伏，单路输出三点三和五伏一百五十瓦功率，摁开机键一点反应也没有， 但是我通电试了一下，他还是有带机电压的，带电压这个灯也亮， 捂点衣服带积电压也正常。捂点衣服电压虽然正常了，但是给他加上一点负载之后，电压就变化， 加上一点负载呢，电压变成了三点三伏，那就说明问题可能还是出在这个代替电压身上。 拆开检测一下，电源已经拆开了。拆开看一下这个电源，看一下他的做工用料，电路结构。首先这个电路结构呢，他不是 半桥 lc， 也不是全桥 ic， 他应该是个双管正机，这控制控制芯片型号暂时看不见， 应该是六八零零整流，肯定是同步整流 dc 转 dc。 看下这个电源，这个电源背面呢，还有一个超大的，它是一个 散热的散热片，不仅能散热，而且还能屏蔽干扰，哎呀哎呀呀呀，有两块超大的导热垫， 这个铝片也非常厚。这个海盗船他是群光代工的， 这个电源做工用料真是非常的不错，比后来的海盗船， rm 系列还有带 x 的都要好。 先看一下电源，从这块输入之后，这个保险亚敏电阻，各种 emi， 绿波电 电杆电容，外电容， x 电容。之后这个三十片下面是整流桥，整流桥还用了一个这么大的三十片整流桥，其实他有的电源呢，他 没有三十片，要不然就是比较小的三十片。之后这个三十片上是 偏非电路的长管和二极管，这个是大电容，四百二十伏，四百七十微发窝系黑金刚，这两个三十片里有四个管子， 应该是双管正机的，两两并连。我再确认一下，一会之后这个是主变压器，这个是刺激的整流，刺激的储能电感。这个小板上是 dc 转 dc 三伏和五伏，看一下电热板背面这个电容，不知道有没有存电，给他放下电看一下， 哇塞，非常的哇塞呀，幸亏我没有用手去摸它，它里边居然囤了这么多电。 嗯，这个导热垫对应的是这个位置，这个这是用料比较狠。 看一下这个四个管子是不是并连的呢？这四个管子他难道是 是什么特殊结构吗？我又仔细看了一下，他这个结构就是双管正机，这四个管子其中有两个管子并连，俩俩并连， 因为这个控制芯片。刚才我这看了一下，他是 cm 六八零零，那就是双管正机，没错， 整流管在哪里呢？整流管应该是贴片的啊，同步整流，在这个小板上，在这个位置，这个魔祖线接口上还有一些绿波电容，电解电容， 这个电源的做工用料真是非常的不错。好，那现在再看一下他的故障， 他的故障呢就是待机电压待不了负载，先找一下待机电路在哪里。这个小的呢，就是待机变压器， 他旁边有几颗电解电容，这几个电解电容目测呢也没有鼓包漏液的情况， 他还有电压，他也不是电压部位，那应该也不是反馈电路的问题，还挺奇怪，难道是这个电容出问题了吗？但是这个电容外观非常的哇塞，没什么问题，感觉 把这个五伏待机电压这个滤过电容拆了下来，拆下来之后呢， 但是，但是这个电容呢，外观还没有什么问题，先用外用表测一下，看一下他的容量， 一千三百四十四，一千三百七十四位法，一千二百七十位法，总之就是一千多位法吧，他上面写的是十六除两千二， 那就这个电容明显是有问题的，即使万用表测的不准呢，可以用电桥再测一下。 哎，电桥测都是测出的结果呢 是三百一十四位，卡地值一点零五， esr 值呢？串起来整条店多五点五欧亩， q 值零点七七。那这个电容就是严重的损坏，直接更换一个吧。 电池我已经装好了，电源也装起来了，充电试一下，看一下这个待机电压能不能恢复正常，准备通电， 先测下待机电压，空载呢？是五点一伏加上一点伏， 负载加上一点负载还是五点一伏？没有开机看一下，开机之后再测一下，再给点五点一五伏， 三点三十二，没问题。那这个电源修复了，感谢各位的观看。
213东辰小电脑
05:51查看AI文稿AI文稿修一个粉丝借来的电脑电源，海盗船 cx 五百，还带了个保险，炸保险的故障， 原保险那肯定不用通电测试了，扎保险的过程直接拆开检测，这个电源已经拆开了，拆开看一下这个电源吧，这个电源啊，这个是后换的保险，这个粉丝说他换过一个保险，然后换保险之后又扎了， 这保险已经炸断了，那说明这个电源还存在短路，短路就需要测一下后边有没有什么短路的位置。 保险过后经过这些绿波电路，然后到了整流桥，这个整流桥 头呢，还是非常好测量的，一共就四个银角，这个没有击穿， 哎，这个击穿，这个也击穿，那这个整个桥是坏的，整个桥之后他还有 plc 的场馆和二极管， plc 场馆在这， 这个没有坏，这个应该也没坏，这个是 plc 的二极管也没有坏，还有双管蒸机这两个管子， 这两个管子都没事，看一下还有什么原件没有。 这个结构还比较紧凑，是一个桥围代工的主动 psc 双管正极刺激，二极管整流，三点三伏单路磁放大。那首先就把这个整流桥拆下，拆下之后再测一下， 这整流桥和保险已经拆下来了，整流桥呢，是彻底的击穿，保险，也是彻底损坏，然后换了个整流桥和保险， 但是没有发现其他的什么问题，打算通电看一下这个电源换完整六桥和保险，其他地方没有发现短路。然后刚才我通电试了一下， 什么也没接，也没有开机，只是通电试了一下，通了电之后呢，这个位置就咔咔的打火，这个 就是这个小电阻已经烧糊了，这个是开关管，控制机接地的那个小电阻应该是一个十 k 的，还有这个 还有一个驱动眼角过来的这个电源非常的奇怪， 之前测这个管子也是没有击穿的呀，他为什么会出现这种情况呢？然后现在这个管子呢？现在这个管子压价变成了零点九， 哎呀，这是什么问题呢？本来以为只换个整溜球分分钟就搞定，结果是这种情况， plc 这个管子都被我拆下来了，这个已经目测已经损坏，已经裂开了， 这个就不用测了，但是这个二极管是这个二极管是好的，这个二极管压酱是正常的，这两个管子那就是报废了，刚才发生了非常 神奇的一幕，然后呢这两个小电阻也拆掉，还有这个驱动的小三极管，现在这个位置就变成光头秃子了，这 次呢我还要充电，充电之后测一下这个驱动的波形。现在这个电源损坏的原件我已经全部排除了， 拆下的原件全在这，这个是控制芯片，这两个是管子开关管，这个是整流桥保险，还有一堆小贴片的原件。电阻有两个三极管，还有一个文压的二极管。 现在我准备先先通电，看一下这个驱动波形，然后再装这个管子。电源已经开机了，开机测一下这个驱动信号， 哎，驱动信号是正常的，看一下另一个音节， 另一个银角也没问题。那么现在驱动信号正常的情况下，我就准备把这个管子装上，现在这个电源已经装起来了，接上风扇通电试一下， 直接用这个测试，因为他这个二极管整流的呢？电压， 因为他这个用消毒机二极管整流，三点三不是带路磁棒大的，用这个测的话，加上负载他也电压不平衡，所以三点三不电压可能会变低，直接用这个测一下就可以了， 电压没问题，三点三十二五伏，手机信号也有，那这个电源就修复了。感谢各位的观看。
103东辰小电脑

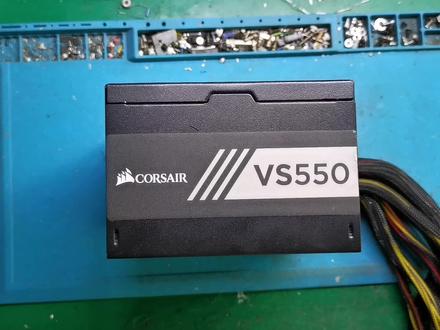

05:44查看AI文稿AI文稿修一个网友寄来的电脑电源，小帆船 vs 五五零海盗船，五百五十瓦。电源的问题是通电没有反应，带机电压都没有通电的，试一下， 真是一点反应没有，充电电流也没有，再接电压那肯定也是没有的，不用测了，应该是大保险了。拆开检测一下吧。 这个小帆船呢，已经翻下来了。主动 p f c 双管正机刺激是消特机，二极管整流三点三伏，有一路磁放大稳压控制芯片是 c m 六八零零 电板，背面几乎没有什么原件，正面黑色，背面绿色，没有看到明显烧坏的地方，也没有什么烧黑炸件的问题。好像，但是感觉这个电容好像是有问题。这个电容有点鼓包，看 这个电容应该是鼓了。我觉得什么电容四百伏二百七十微法八十五度，这电容不行呢还是什么情况呢？ 外表来测一下， 先测下保险到底烧没烧。测下保险 断断，哎，保险没有断，整着桥 整个桥也没断。大电容测一下 大电容，测不出来啥，但是这个大电容我觉得它是坏的。看一下 p m c 开关管， p m c 开关管都在这个散热片上， 也没坏。双管正机这两个管子呢，也没坏 哎，都没坏，只坏大电容了。嗯，待机电路呢？这个待机芯片。测下这个待机芯片呢？ 待机芯片这一溜是接地的，然后这个角第一角正常，第二角哎呀，第二角对地短路，第四角第四角也短路，这个待机芯片可能也坏了。 这个大电容肯定是坏的，把它拆开看一下，他这个上面还有个塑料盖。 哎，拆掉了，大电容果然是坏了，他已经鼓包了，近距离看一下这个大电容， 大电容为什么会损坏呢？先把这个电容拆掉再说。电容已经拆下来了，这个电容是百分之百坏了，测不测都可以测一下 是坏的，三十三纳法完全没有容量。还有这个待机芯片，这个待机芯片也坏了， 哎啊，二里边的待机芯片第二角和第四角已经是对立短路了，排除这两个原件之后，还有什么原件呢？ 待机电路这一部分，变压器初级绕组，这个初级绕组应该是连到大电容正极， 到大地方正极也是不通的，不通的呢，中间有一颗电阻，好像是这个电阻应该也坏了，测下这个电阻的 组织，六十兆，哎，无穷大，开路通通拆掉， 这颗小电阻也拆下来了，拆下来了，这个小电阻他果然是坏了，因为中间已经烧黑了，这个电阻上的色环是红红金金绿。 查出这么三个原件，现在这三个原件呢已经换好了，换好了我要通电试一下。 线路已经接通，准备加电。铜电灯泡一闪，待机电压应该是正常了。外表来测一下 待机电压五点零三，加上一点负载五点零一，绿线电压二点四九，开机看一下， 哎，开机所有小灯都亮，来测一下输出电压十二点一八，三点三七，五点零六， pg 五点零六，测下大电容的电压三百八十一点七，非常的稳。那这个小电源呢？就愉快的修复了，感谢各位的观看。
170东辰小电脑

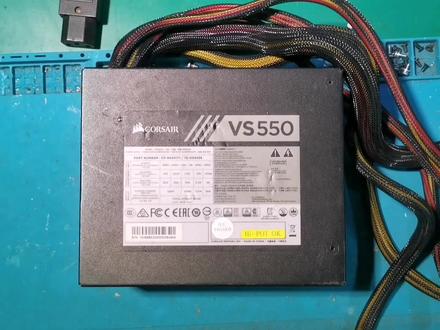

06:12查看AI文稿AI文稿修一个网友发来的电脑电源，小帆船五百五十瓦，海盗船 vs 五五零。这个电源的问题是通电，风扇就转电源，就开始输出电压了，来试一下， 现在是什么也没接的通电，哎，现在接通电了，这电源直接就转起来了， 接上这个测试仪看一下，看电压已经出来了，来测一下他这个电压，看他电压正不正常。十二伏电压十二点一七三点三七 五伏，五点零八，待机五点零三，开机滤线呢？开机滤线没有按下去的时候是二点四， pg 信号零，但是我按一下开机键，这个 pg 信号就出来了， 无线电压变成零。这个电源的问题也挺有意思啊，拆开检测一下吧。小电源拆出来了，这个电源体积不是很大， 他这个电路结构呢，是双管正机刺激整流呢？是消特机二极管整流，三点三伏，有一路磁放大文压，电路结构不算是最新。 这个电容是二百七十微法，四百伏，一百零五度。这电源的问题呢是通电就开机， 这个电路板背面没有太多原件，只有几个贴片的电容电阻，大部分原件都在正面，这有个小板，这个是控制电路，刚才我观察了一下，发现有一颗贴片 电容好像是坏了，近距离看一下，就是这颗小电容中间位置这个棕色，这个看他好像是上面有一个碎片，而且还裂开了，好像 从这个方向看比较清晰，好像还掉了一块，那这个电容肯定是坏了。外表来测一下，测一下这个小电容有没有短路。小电容，刚才这个是哪一个？这个 他没有短路，他接的这两个，这电容是并联在一个 三条腿的元件上，可能是一个三极管，看下它是个什么元件。并联在 这个三极管的两个眼角，这好像不是三极管，那是个芯片， 七八 l 幺五七八 l 幺五是一个三端稳压器吧，十五伏的线性稳压，好像是并联在这个十五伏线性稳压两端，但他没有短路呢。 这个眼角啊，还接了一个贴片的三极管，测一下这个，哎，这个贴片呢，他这两个眼角之间是短路的，那可能是这个原件的问题，把这俩都拆掉看一下。 这两个小圆镜拆下来了，拆了之后呢，这个电容他没有短路，他可能是断路，但是肯定是坏了，碎了， 这电容应该不是这个故障的关键点。问题在这个小贴片三金管，这小三金管呢，其中有两个阴角已经短路击穿了， 那这个问题可能就出在这个三极管的身上，他没有接收到开机信号，他直接就把信号送过去了，现在再来通电试一下， 电源已经准备好了，通电来看一下。哎，这次通电他没有自动开机，通电之后呢，只是亮了待机电压，待机电压五点零，没问题，开机滤线二点四，开机看一下， 开机正常，看下 pg 信号， pg 信号也没问题。哎， 那这个电源的问题就解决了。还有一个，再来测一下大电容的电压， 大电容电压是三百八十二点九，也非常稳定，这个电源就修好了，修好了，但是还没有完，因为这个网友说，让我帮他看一下这个电源还有什么需要更换的，或者是这个电容能升级的。看一下他这个电容呢是一个四百伏，耐压二百七十微法， 刚才那个电压是三百八十多，他这个耐压值是四百，好像稍微低了一点，容量呢？二百七，换大容量电容的话，这个体积好像不太允许，因为他这个电容这个体积就这么大， 所以呢只能换这个了，可以给他换一个涡细黑金刚，电容 四百五十伏，二百七，麦芽值升高，而且是涡细的。把这个电容拆掉，然后和他对比一下，这电容已经拆下来了，拆下来测一下，他这个是四百伏，二百七十，违法， 实测容量二百二十九，地值零点零五，看一下 esr 呢？ esr 零点二九，看下这个沃金刚 铂金刚，实测容量是二百二十三，违法 esr 也是零点二九， 地址呢？零点零四，他俩差不多，参数几乎差不多，只是 他的耐压要比他高，这个是四百伏，这个是四百五十伏，你换这个吧，把它换上，电容已经换好了，换好了再充电试一下吧，看有没有装反呀？应该没有装反， 开机没问题，那这个电源就修好了。感谢各位的观看。
97东辰小电脑
06:34查看AI文稿AI文稿修一个电脑电源，小帆船 vs 六五零海盗船，六百五十瓦，这个电源开机掉链保护，通电试一下， 电源已经接通了，接通看一下待机电压是多少， 再接电压正常五点零五， 加上负载也一样。开机看一下， 开机风扇转一下就停。 这几路电压应该都有，但是不知道是哪一路的问题，拆开 检测一下，这个小帆船已经猜出来了。看一下这个电路板，这个电路板体积不是很大，原件非常紧凑， 正面是黑色，背面是绿色的限量版。这个电路初级的结构是主动 plc， 加上双管征机刺激用的整流是消测机二极管整流 三点三伏有一路磁方大门压五伏，没有磁方大。这个小板上是保护电路，还有风扇电路。看下这个电源， 他的这个位置有两个 ntc 热门电阻，一个是接到整流桥和大电容之间的，这个呢，这个是 pfc 电杆和这个大电容， 这个电容的规格是四百伏，三百三十微法。这个小板是驱动电路， cm 六八零零。接下来通上电，测一下各路输出的电压， ok， 点位已经接好了，准备开机测一下，测一下十二伏，五伏三点三伏，这节奏电压正不正常？先测一下十二伏， 准备测一下十二伏电压， 开机看， 哎呀，开机哎，十二伏电压十五点三，那这个电压明显是偏高，不是偏高，是相当高。再测一下五伏的电压， 五伏电压六点三，三点三呢，三点三伏电压三点二， 那这个电源的问题就是过压保护，过压保护他还不是一路电压，他是十二伏和五伏电压都高。先把电断开， 这个十二伏和五伏呢，他是都是通过这个电杆出能， 五伏没有单独的稳压电路，三点三伏是通过这个电杆磁放大稳压 啊，十二伏和五伏的稳压电路是这有一个 t r 四三幺，加上这个光偶，这个 t r 四三幺参考电压呢是十二伏和五伏两路电压， 他是取十二伏和五伏的节点电压之后反馈到电路的初级， 那这个问题他可能是四三幺的问题，也可能是这个光偶的问题，或者是电路初级的问题。 我觉得是四三幺和官网的可能性比较大， 想办法测试一下这个光偶，让我拆下来的，测试一下这光偶四三幺那部分电路，刚才我测试了给刺激通上电，通电之后他那个低角二点五伏电压正常。 测下这光偶，用我这个小仪器测光偶专用。 如果他是正常的话呢，这个灯他就会同等频率，一秒钟左右的频率闪烁，不正常就不闪。这个是个 电源指示灯，他果然没闪呢，看来这个光是坏的， 更换一个光， 找了一个好使的光偶测试一下。 hey， 好使的光网就是这种状态，这个红灯他会不停的闪烁，频率是一秒左右。把这个光网换上， 我已经换完了，充上电测试一下 通电 用表准备好侧电压，再次电压演示，正常开机看一下。哎，可以开机了， 测一下电压， 十二伏力压十二点二， 三点三伏电压三点三，五伏电压五点零，待机电压五点零，正常，那这个电压就修复了。感谢各位的观看。
141东辰小电脑

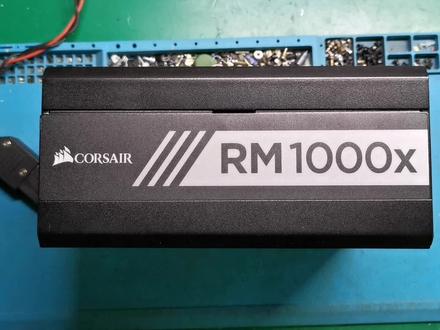

07:54查看AI文稿AI文稿就一个粉丝寄来的电脑电源，小帆船 rm 一千 x， 海盗船一千瓦，这些是被他拆过，这个粉丝说这个电源呢，现在不能正常使用，不通电，而且他拆开之后发现有一个绿色的原件坏了，就是这个位置，看到了吗？ 就是这个原件。那现在就把这个电源拆出来吧，这些螺丝已经被拆下了，直接就可以拿下来。这个外壳拆下来了，这包螺丝在这， 我应该先把这个风扇给他装上。 这个电源已经猜出来了，猜出来之后 先测一下吧，测一下最基本的保险之类的有没有损坏的保险在这。 哎呀，保险局也没坏 保险之后这个压敏电阻，还有整流桥，整流桥，测下整流桥吧， 整这桥也没有问题。这个二极管呢？二极管也没有坏。看看这些长管呢，哇， 这几个场馆测量的话都是击穿的。 还有这个损坏这个绿色原件啊，这个就不用测了，他好像是两个银角，另一个银角已经断了， 断开了其中的一个银角。再看一下这边还有两个管子，这两个体积比较大的。 嗯啊，这个，这两个管子没啥问题呀。 嗯，刺激呢。这两个三十片上还有一些管子，但是他是贴片的，在这个位置也不太好测，应该不会坏到这。 嗯，这个长管拆下来其中一个，这三个管子他们是并联的关系， 我发现他不是全部损坏，只是坏了其中一个。这个管子拆下来测一下， 这管子已经彻底击穿。 gsg 之间呢，还有一个， 这是多少欧的电阻呢？十五欧的电阻， ds 之间彻底导通，那这个管子肯定是损坏了。还有一个就是这个长管的控制机串联这个小磁柱的问题， 这小瓷珠是什么作用呢？其实我也是似懂非懂，最开始呢也是通过网上呃查询说这个瓷珠是抗干扰的作用，但是听起来感觉有道理， 但是又不知道他到底是怎么抗干扰的。不过我只是知道串联这个词组之后呢，就相当于控制机这这根导线上，嗯，就有一个电感的效果，就是说增加他的电感量， 我们用电桥来测一下，先用十 k 的频率测一下， 比如说现在是没有串联这个词珠的情况下，哎，我发现这个尤里德这个电球也不知道是好还是不好，他这个非常轻，特别轻，没有这个万用表沉里边可能没有什么原件， 就测一下手尾两端吧，这样测的话他应该是没有电感，亮了， 相当于零。但是串上这个小瓷珠之后呢，他这个效果就不一样了，他就相当于一个电感，有了一个电感的效果，看 他现在有一个四点四微横的电杆量。还有一个问题就是这个场馆呢，他的 gs 级之间他是有一个电容的，就是节电容， 这个是毋庸置疑的，测一下，这个也用十 k 的测吧， 测这两个阴角之间， gsg 之间，他是五点九那法，那这个电容和这个电杆他会不会产生邪震呢？他到底是怎么抗干扰的呢？ 他这个鞋子应该是通过计算的，通过这些数值计算的，但是他为什么还要串上一个 小磁珠呢？这一点我也不是特别明白，但是总之他的目的就是为了减少这个控制机的干扰，使这个控制电路更加稳定，只不过他这个数值参数可能计算，还有就是他这个小磁珠， 嗯，是不一样的，根据他这个材料或者他大小，他增加的电感量是不一样的，而且这个长管呢，不同型号不同功率的长管，他那个节电容也是不一样的，所以这是一个疑问， 如果有这方面专业知识的，希望能够解答一下啊。继续再修这个电源吧， 这个绿色的小原件也拆下来了，拆下之后他已经四分五裂了，坏的很 非常严重，上面的型号也看不清了，这管子呢，还能看见型号没啥问题。之后更换完之后，需要测一下他这个控制信号正不正常，控制信号正常的话，再把这些管子装上。 开机之后呢，他这个方波信号已经过来，那就说明这个控制信号是没问题的。控制信号正常的情况下，就准备把这部分电路把它复原装起来， 电源已经装好了，损坏的原件装好了，停电试一下准备。这个对焦好像有问题呢，他为什么老是不对焦呢？哎，这次开机正常了，测一下输出电压吧， 十二伏电压十二三点三伏电压三点二八，五伏电压四点九八，这是加负载空载看一下， 三点三，五点零，待机五伏都没有问题，那这个电源就愉快的修复了，感谢各位的观看。
129东辰小电脑
04:48查看AI文稿AI文稿修一个粉丝寄来的电脑电源，小帆船六百瓦，海盗船 s f 六百。电源问题，这个粉丝描述说炸了，起火花，然后还有焦味 啊，这种问题还是不要通电测试了，直接拆开检测一下， 电源已经拆开了。电源拆开确实有一股焦味，但是是哪个位置打火呢？对，刚才我拆下来这个时候看这个三色垫下边这个银角有点发黑， 然后呢这个变压器这个位置，这个位置发黑，从这个角度往里边看的话呢， 这样这个里边确实是发黑，那应该就是这个变压器的引脚打火，那这个电源他应该不是炸保险，炸开关管，开关管也没有炸裂， 只是这个变压器的引脚，变压器刺激有三个引脚，中间这是接十二伏，两边这个是接地，可能是接的这个开关管， 这个位置他怎么能打火呢？可能是这个位置有点虚汗，然后他接触不良， 发热严重，慢慢就把这个地方烧糊了，之后打火，这个问题不大，先把变压器拆掉，把这位置处理一下。变压器拆下来了，这个变 氧气右侧这个引角有点发黑，再看一下这个板子，这个 pcb 板呢有点烧糊了，但是也没什么问题，他这个旁边没有别的引线， 旁边这个应该都是接地或者是十二伏。把这个位置处理一下。 这个电路板这个位置呢，把它清理了一下，因为他烧黑的地方有点被碳化，可能会导电，反正面都清理了，清理之后 涂上胶，涂上胶固定好，做下绝缘，然后再把变压器装回去， 这个银角一焊。这个变压器我已经处理好了，刚才又重新处理了一下，因为我发现他 打火是因为这个变压器这一侧的 pcb 板上是那个铜箔，是接地的，可能那个接地的和这个变压器这三个引角他俩接触上，所以才他才会打火，然后把那个电路板烧糊了， 因为这个电路板正面那个接地的铜箔和变压器银角离得特别近， 他俩打火我就把那个位置处理一下，又涂了一层绿油，然后又抹的胶，这一侧呢，这一侧重新焊接了一下， 这个位置又涂了点胶，现在准备通电试一下吧。 oh， no， 电源倒了，好吧，这样通电，开机 开机，所有小灯都亮了，看一下电源有没有什么异常。电源没什么异常， 没问题，我需要先把它关了，因为这样不太稳， 那这个电源的问题就解决了，装起来之后上电脑测试，没问题的话就搞定。感谢各位的观看。
75东辰小电脑
02:45查看AI文稿AI文稿有一个粉丝寄来的电脑电源，海盗船 cs 六百六百网。电源问题是不开机，咱们来充电试一下吧。 电源通上电来看一下能不能开机，这个待机电压正常开机呢，风扇转两下就停，属于掉链保护类型的感觉。 拆开检测一下吧。电源已经拆开了，先看一下电路结构，这个电源呢，是桥被代工的，电路结构是主动 pfc 双管政机 刺激二九弯整流，三点三伏，有一路磁方大门压，这种开机掉电的故障 一般都是缺某一路电压，十二伏，五伏，三十三伏或者是负十二伏。这几路输出电压都是通过削刀机二极管整流的。主要检查一下这些二极管有没有集团上完用表来测一下。 先测一下输出端这些二极管，这些二极管呢，他只要不是零零，一般都不是极传，像这种虽然他的压降非常低，但是不代表他已经极传。嗯，看下这个， 这个也没问题，还有这个大了， 这几个是三五伏，还有十二伏，这个是负十二伏的。负十二伏这个 机管击穿了，这个是电杆，这个是负十二伏的引出线。负十二伏是两个二极管并连的。把这两个二极管拆下来，再测一下 十二伏的这两个二极管呢？拆下来一个，这个应该是坏的。 sb， 二幺零零两安一百伏， 果然是坏的。那应该就是这个二极管的问题，现在那个新的呢？已经装好了，再次通电来试一下吧。电源我把它装回去了，通电试一下 待机电压，正常开机。哎，没有掉电，顺利开机。这个蓝色的背光看起来这么非常不 清洗呢，三点三伏电压，十二伏电压、五伏电压，皮级信号都没有问题，负十二伏电压也有，那这个电源呢？就非常轻松的修复了，感谢各位的观看。
154东辰小电脑
04:53查看AI文稿AI文稿修一个电脑电源，海盗船 cs 七五零七百五十瓦半模组。这个电源的故障是短路，刚才我试了一下， 短路还比较严重，现在电已经接好了，我快速通电，看一下灯泡的情况啊。短路，然后电源里边还咔咔响，不适合长时间测试。拆开检测一下吧， 这个电源已经拆出来了，拆出看一下，这位置已经烧黑了， 对应的是这个位置，这边有一个贴片电阻，还有个二极管也烧坏，那这两个 也烧坏，旁边是一个，应该是这个半桥，这两个管子从这个缝往里看，那个电路板已经烧糊了。这边怎么坏的这么严重呢？这个管子下边也坏的非常严重， 感觉胸多肌少。用外表测一下， 瞅一下这两个管子，两个管子现在已经不通， 已经不通了。看下第二极管呢？第二极管集团，这个呢？ 这个应该是 plc 的关， plc 这个没有坏，问题比较严重。看一下整流桥， 整个桥也没有坏，这个位置还有一个小普通的二极管，这个二极管也击穿。这电线坏的。嗯，软件比较多。 先把这个位置拆下来，看一下大致情况吧。这两个管子拆下来了，这个管子炸的这腿都掉一个。这个也是，还有这个二极管， 这个二极管这个腿也是烧断了，但是这个二极管还没有坏，他应该是这个发热把这个给烧坏了，这威力实在是太大了。这个二极管也击穿了。测一下， 先测一下这个二极管， 这块这会还没有坏，但是这个应该就是坏了， 直接短路。这两个就不用测了， 坏的非常彻底。这个大电容这个位置也烧坏， 这个位置也有点， 这个电路板已经烧糊了。 后面这几个小件， 这些损坏的原件我已经把它更换了， 还有几个小贴片眼镜。之后呢，我又排查了一下这个初级这一侧， 嗯，没有什么软件了，在他这个驱动电路是经过这个变压器驱动的， 压器隔离刺激，也没有发现有什么损坏的。原件换完之后，现在准备通电上机试一下， 准备加电加上电了，待机电压，先测一下 载机电压五点零，测下大电容的电压三百二十五，开机。哎，小灯都亮，看一下输出电压十二伏电压十二点零七， 三点三五，电压三点三六五，伏电压五点一，测下大电容电压 三百七十一，没问题，那这个电源就修复了，感谢各位观看。
113东辰小电脑
06:26查看AI文稿AI文稿修一个电源，海盗船 r m 一千 x 通电之后就跳闸试一下，准备通电看一下。哇塞，灯泡常亮， 拆开检测一下吧，严重短路。这个海盗船一千瓦已经拆出来了，拆出来先看一下这个位置， 这位置烧的发黑，还有这块这个位置发生严重短路，打火之后呢，把这个位置也烧黑了，这块烧的严重，这个线路板的铜箔都烧断了。 背面呢？背面这块有个空位，里边有一个 电阻，旁边是 p f c 长管和二极管，这个长管肯定是有击穿的，测一下吧， 测一下这几个管子，觉得他应该全部击穿 车，哪个都是击穿的。这块还有一个二极管 在哪个位置烧的有点看不清了呢。这二这块应该也是击穿的。 先把这个位置处理一下，看这个电路板烧毁的严不严重之后再把损坏原件拆下来。 这个电源呢，损坏的原件还是比较多，这个电容已经坏了，这个电阻已经碎了。之后呢，在这个位置 还有两处比较细的走线手段，一处是在这，还有个是在电路板的背面，还有是这个， 这样来看的话，那这个电路板，这个驱动的电路板应该也会有损坏 啊，这个问题还比较严重，考虑先把这个电脑板拆下来测一下。 这块小板我也拆下来了，拆下来我发现这个管子啊，这不是这这个小芯片好像是短路， 看这个 plc 驱动芯片转路了， 问题挺严重啊，还得把这个芯片先换掉。这个电源补了一波原件， 什么类型原件都有，电容还有芯片，还有长管，还有电阻。准备通电试一下。 充电充电，现在待机电压正常， 开机看一下会不会发生什么奇迹。哎呀呀呀呀，开机没有反应啊， 开机一点反应没有啊。嗯， 刚才我又仔细检查了一番，又查出一个贴片的小三极管损坏，还有这个芯片，这个控制芯片，这控制芯片很主要，这个三极管呢？三极管是在 在这个位置，这个三极管击穿了，还有就是这个主控芯片，这个是斜震和同步整流，都需要这个芯片来 控制，还有有两处飞线，最后还有个非常关键的，他没有装的那个原件，我也把它装好了， 现在这个电源如果修复的话，就是相当于一个小升级。那么现在我通电来试一下 万用表准备好，万一好使了，直接就测下电压，开机 开机之后呢？待机电压是正常的，因为这个小灯已经亮了，那就先测一下待机电压，待机电压五点零六， 然后开机看一下。 刚才真是非常的尴尬，各方面准备的妥妥的，情绪酝酿好了，开机他就没反应，结果发现是继电器装错了，这次开机再试一下。 哎，这次开机了，所有小灯都亮，测一下输出电压 十二伏电压十二点一四，三点二九，四点九八， 四点九八，没问题。最后再测下 p f c 电压 三百八十八点一，没问题。这个电源修复的真是非常的坎坷，一波三折，好，感谢各位的观看。
131东辰小电脑
07:52查看AI文稿AI文稿修一个粉丝借来的电脑电源，海盗船 ags 一零五零小帆船的一千零五十瓦。这个粉丝要求给他录个视频， 看一下这个电源是什么问题。充电，充电有待机电压，待机电压。这个灯亮，开机看一下开机呢，所有小灯都亮，但是三点三伏好像没有亮哎， 五伏也没有亮，五伏亮了一下啊，三点三伏应该是有问题，测一下。测下三点三伏是对对短路还是怎么回事。 哟，这么准吗？三两三伏对立短路，五壶呢？五壶没有短路，十二伏也没问题。现在测三两三伏对立短路。拆开检测一下吧。 这个电源已经被我拆出来了。看一下这个电源的电路结构吧。这个电源首先是蔷薇代工电路结构，初级是主动 plc， 加上双管正极刺激同步肿瘤和 dc 转地 cdc 转地 c。 电路呢？在这个小板上，在这个模组接口的电路板上， 控制芯片是 cm 六八零二。再看一下大电容，大电容是沃西黑金刚，四百二十伏，三百九 是违法，另一个是四百二十伏，四百七十违法，两个电容并联 啊。那就再来测一下这个三点三伏，三点三伏直接对立短路，那可能是这个场馆击穿。来测一下这个场馆 三点三伏是这个橙色线，橙色线他应该是这个场馆。 这个，这不是吗？这个也不是吗？ two two。 哎，这几个都没有击穿呢，那是怎么回事呢？这几个场馆都没有击穿，但是刚才三点三伏他对立短路呢。再来测一下这个三点三， 哎呀，这三点三现在怎么又不短路了呢？刚才他确定是对地短路的呀，撤了好久， 这是什么问题？刚才这个电源拆出来，这个电源， 这个电源猜出来之前这个三点三他是对地短路的，为什么我猜出来他就不短路了呢？真神奇，难道是这个线有问题吗？ 难道是这个线的问题吗？ 这个电源的问题真是很奇怪，我又把它装回这个电源的外壳里了， 装回来之后呢，一侧三点三他又变成短路了，哎，又不短路了，一会短路，一会不短路吗？ 好像碰到哪里他就短路呢，感觉这个问题， 哎，刚才短路了一下，现在又不短路，这是啥意思呢？ 哪里接触到了导致他短路呢？ 现在他又不短路了， 真是服了，哎，响了一下，这电源真是太奇怪了，现在我把这电源装到外壳里边，再来测三点三，看这短路， 这个电源的短路 点我终于是找到了，找了好半天，把这个电源放在那个电源麦壳里，他就短路，拆出来他就不短路，然后我就 动这个魔祖线，感觉他可能是哪个位置魔祖线短路。后来找啊找，找啊找，终于找到了短路点，在这个电路板这面， 电路板正面已经露出这个铜锣了，他上面这个黑漆已经磨掉，他和哪个位置短路呢？就是和这个位置 和三点三这个线这个位置三点三这个线本来他是套热缩管的，但是他这个线吧，焊的也是有问题，他往下偏不正的，就导致这个线和这个电路板他俩之间 先先后摩擦，摩擦时间长了，把这电路板这个绝缘漆磨掉了，然后把这个线的热缩管也磨破了，这样情况下，他俩这么一挨，然后一压就导致他短路 这个故障，这故障真是太新奇了，那把这个重新给他焊接一下，让他往上面点这个位置呢？涂点绿油固化一下， 电源已经处理好了，这个位置旅游固化这个位置，给他包一层胶布，然后往里调整一下，现在他俩就不会亲密接触了。把电源装回去 试一下。电源装好了通电试一下，通电之后再挤电压正常，准备慢用油 开机，风扇转了起来，所有小灯呢也都亮。 这个福洛克幺七九的万用表，他这个有个缺点，就是万用表休眠之后无法用拨盘唤醒， 只能按键，或者是你把它彻底关掉，然后再播回来。这个设计非常的不好啊，测一下输出电压十二伏，电压十二点二， 三点三五，待机五伏，没问题， 小电源愉快的修复。还有一个刚才他这个风扇位置，把风扇这个方向装的不对，给他调整了一下，那这个电源就愉快的修复了，感谢各位的观看。
83东辰小电脑
03:39查看AI文稿AI文稿修一个粉丝进来的电脑电源，小帆船 sl 七五零， 海浪团七百五十瓦，这个电源问题，据他描述说停电晃了两次，然后电源就坏了，现在这个插头是有电的，插上看一下有没有充电电流， 插上一点反应没有，灯泡也没有闪啊。这个是炸保险了吧，拆开看一下吧。 电源拆开了，简简单说一下吧。这个电源呢，主动 plc， 半桥， irc， 斜震，头部整流， dc 转地 c， 墨西大电容，四百七十一发红宝石，四百五十伏，耐压 刺激。这些电容好像也是我系的，背面电路板是这样，正面是这样，两面都有贴片原件 十二伏的整流管呢，是六个，这个用料还可以，没有什么缩水的地方， 唯一就是这个 ntc 热敏电阻呢，在这个缝隙里散热不太好。 这个电源观察了一下，好像没有明显的炸管的痕迹，管子没有烧黑之类的。外表来测一下吧，二极管档。先测一下这个保险， 保险在这个位置，保险不通，保险不通。再看一下整个桥， 嗯，这个店已经过来整溜球呢， 整流桥没有击穿，然后看一下这些开关管，这个管子是 plc 的厂校园管，这个呢是二级管， 没有击穿。这面还有两个小的，两个小的是半条斜镇。 哎呀，都没有短路啊，哪里都没有短路把。这个保险 是怎么炸的呢？那难道这个电源只坏了一个保险吗？还有这种事，这种事真是太不好遇到了。 这个电源的保险呢，先用导线短接了一下，然后开机看一下，开机灯泡一闪，待机电压，这个灯已经亮了，那说明待机电压正常，开机看一下是不是所有小灯都亮呢？ 哎，所有小灯都亮，这个电源的故障真是 捡漏的故障啊，十二伏电压三点三，五伏 带给五福，这个电源就这么超级愉快的修复了。太好了， 再开机试一下，依然是所有小灯都亮，没啥问题，接下来断电断电，把这个保险更换一下。
264东辰小电脑

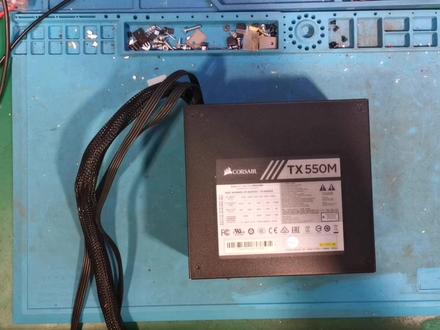

06:59查看AI文稿AI文稿修一个网友寄来的电脑电源，海盗船 t x 五五零 m 小帆船五百五十瓦半模组。电源问题，他描述说是扎保险了，可能是拆开检测过。 那就不用上电测试了，直接拆开看一下吧。电源我把它拆出来了。拆出来呢，先看一下他这个电路结构，然后再说这个问题。 这电源看了一下，感觉和昨天修那个长城 g 七，他这个原件布局很像，尤其是这一部分。那这个电源呢，应该就是长城代工的不动 p f c 和半桥 i l c 刺激是同步整流三五伏 dc 转 dc 电路。看一下电路板背面 那个长城 g 七呢，原件也是布局跟这个一样的，那肯定是长城代工的了。这个电源刚开始我猜出来他这个里边灰非常多，而且好像还稍微有点腐蚀的痕迹。他这个位置有点发绿，这个是发绿，这块是被腐蚀了一点。 他这个过磨电杆挺有意思，这种造型的。但是这个呢，和他是不一样的，一个整路桥 pfc 电杆。 pfc 电杆是封闭式的。这两个电容是四百五十伏，二百二十微法，一百零五度涡细黑金刚。 昨天那个长城好像是四百伏那样的吧，然后容量比他要大。这个网友说是炸保险，然后刚才我就测试了一下， 但是我发现他并不是啥保险呀，这保险呢，也没有断。看这保险没有断。保险没有断呢，其他的也没有短路 啊。这不是这电杆哎，这两个都是电杆，这个是个二极管，看这些开工管呢，也没有坏。 之后我就通电试了一下。我又看了一下和这个网友聊天记录，他说这个电源是没有待机电啊，然后通电试一下，果然是 他不是没有待机电压，是那个待机电压好像是一闪一闪的，反正也是待机电压的问题。这我正在试，然后发现这个位置呢，就冒烟了，而且有烧糊的味道。 然后仔细看呢，这两个引脚之间稍微有点打火，可能是这个腐蚀有关系，近距离来看一下。 就是这就是这两个眼角之间看，现在他已经有点烧焦了。这两个眼角呢是待机变压器， 这两个阴角刚好是待机变压器初级绕组，这点应该是接三百八伏电压过来的。这两个一个是二极管，一个是 tvs， 他俩之间打火 啊，这个问题应该不严重，把这块处理一下，可能就会解决。还有这个腐蚀的地方，稍微清理一下。 这个变压器我把它也拆下来了，拆下来之后呢，发现这个银角已经腐蚀的很严重，看 马上要断开呢。但是这个线没有断，这变压器呢，需要处理一下，要不然他快要断了。 这个电源我已经把它处理好了。这个打火的地方把它一顿磨，一顿磨之后，把变压器刚才拆掉了，因为那变压器那银角快断了。把变压器银角接了一下，现在把它装回去。装回去呢， 准备通电测试一下，如果没问题的话，再把这个位置固定一下，其他地方稍微有点腐蚀的也处理一下吧。 通电哎，载机电压正常，刚才我试的时候呢，就是加上负载载机电压就闪，现在看一下 好没有闪，没有闪呢，就来测一下这个电压稳不稳定。五点零七加上负载，五点零五，没问题。开机看一下， 开机也顺利。开机测一下输出电压十二点零三，三点三三，五点零二。大电容电压 三百七十三，没问题，很稳。这个福禄克二八七 c 这个系列的万向表真的是超级费电，我用的是六节充电的聂青电池，好像不到一周就剩一格电了，快没电了。 这个电源电压都没问题。现在我就把它关掉，把这一些地方再简单处理一下，这个电源就搞定了。感谢各位的观看。
77东辰小电脑
04:10查看AI文稿AI文稿拆两个电源都是海盗船，一个是 hx 一千 i， 一个是 rm 一千 x， 拆开看一下他们内部做工用料有没有什么区别，准备开拆， 这两个电源已经拆开了，首先这两个电源风扇是不一样的，左边这个是 h s 一千，他的型号是幺三五 p， 右边这个是 rm 一千幺三五 l， 这个是一个两线的风扇，这个是一个四线的。 之后再看一下内部，内部整体结构几乎是一样的， 这个少一个少一个电容之前被我拆掉了， 电路结构原件位置是完全一样的，只有一些细小的差别，比如说这个 hs 一千呢，他这个位置是有一个继电器的， 这个 m 呢，他这没有继电器。这两个大电容的规格也是一样，都是四百伏，四百七十微法，两个并联开关管呢，开关管型号看不到，型号应该我觉得是一样的，控制芯片也都是一样的， 不一样的地方就是刺激保护电路。这个 hs 一千，他用的是单片机，这有个单片机因为他有一个 数据线接口，能连到电脑上，电脑之后下个软件可以检测电源，风扇转速，还有各种电压。 这个 im 一千，他这个风风扇控制电路呢？还有保护电路他是用的 这个，上面有一个是，我记得这个是电压比较器，好像是 这个 hs 是单片机，变压器，体积也都一样。刺激整流，整流管稍微有点不一样， hs 这个十二伏的整流管 好像比他多了一个，这个是五个，这个 m 一千，这个是 是四个蒸馏管。其他的呢？其他的呢？几乎都是一样的，没有发现哪里不一样， 三点三伏和五伏都是 dc 短 dc 电路，只不过电容的颜色不一样，这个是红色，这是蓝色，规格应该都是一样的。 其实这个 hs 一千比这个 rm 一千呢，也没有什么升级，只不过就是多了一个单片机加了一个这个东西， 但是这个东西也没什么太大用处。还有就是 m 一千把继电器给剪掉了， 把继电器剪掉这个是非常不应该的，因为他是一个必须的软软件，不是 说可有可无的。 还有就是三十片不一样，这个三十片是这样的，他这个是这样的， 离近点看一下是不是没有什么区别， 唯一就是保护电路这个小板上是不一样的。后边接口呢？接口这个多了一个指示灯，多了一个数据线的接口， 体积什么的都是一模一样的，这些原件的位置也一样。 那这个视频就到这了，感谢各位的观看。
173东辰小电脑

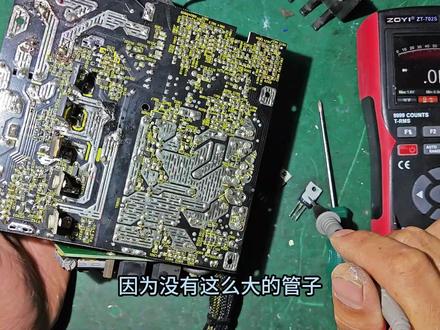

11:00查看AI文稿AI文稿大家好，我是大飞，咱们接下来看一个海盗船六百五十瓦的电源输出的话，有正三点三伏、正五伏、正十二伏、负十二伏、五伏的待机， 那么这个电源啥问题呢？网友说用着用着就不能用了，然后他自己检查了一下啊，他短接这个绿线跟黑线的话，发现风扇也不能转， 那么接到咱们这之后，咱们通电试了一下啊，测量这根绿线跟黑线之间的电压，发现没有，测量紫色线也没有电压， 呃，怀疑他的否定有问题。那么我们打开之后，首先测量保险，发现保险是断的，那么保险断必然有短路的地方，咱们就检查他这一排管子啊，管子我已经拆掉， 管子全部在这个散热片上面装着呢，那么经过检查呢，有两个管子已经击穿了啊，那么这两个管子是他的 pwm 电路上的，两个管子就是他的主电路。现在也可以给大家来测一下啊，我们打到二机关档位， 直接来测试他的原级和他的路级啊，大家看啊，完全短路再来测，这一个 放在桌面上还不好测，拿起来测吧。 哎，这个还正常，那就是有一个管子击穿了，这个没事， 那么管子击穿之后，我们就要检查它的驱动电路以及它的电流检测电阻。呃，这里有个电流检测电阻，这里有个电流检测电阻，一个是 p w m 的电流检测电阻，另一个呢是 p f c 的电流检测电阻， 经检测这两个电子都正常。然后我们来查这两个管子的驱动啊，他的驱动电路的话，是这一块电路啊，经过检查， 驱动电阻，三极管还有二极管都是正常的，那么他的 p f c 电路上两个管子没有击穿，然后这一个驱动电路也正常，前极基本上就查完了，我们就来查后极这几个整流管，经过检查 他后期也没有短路，我们索性换了两个管子，嗯，他原来的型号是二十四 n 六零，我们给他换的是十二 n 六零在这做代替，因为没有这么大的管子啊，暂时这样代替， 用这两个管子代替之后，我们把保险啊用一节这个吸丝给短接上，然后我们通电测试来测量他的辅电输出， 发现他这个绿线跟黑线之间开机电压有三伏，然后紫色线五伏的待机正常，那么我们用一个镊子来短接绿线跟黑线，发现他通电一瞬间，这个其他 它电压有输出， p f c 电路也是工作的，通电一瞬间 p f c 电压能升到三百七十多伏， 但是紧接着他这个电压就掉的没有了，哎，我们怀疑什么地方保护了。那么在直播间修的时候，呃，有位粉丝说他的主力波电容不行了，非要把这个电容拆下来测量这个电容拆下来他的容量还有三百九十多违法， 嗯，他的标称是四百七十违法，说换一个电容就好，那么我们没有这么大的电容，找了两个电容给他并连上去啊， 这里是一个四百伏三百三十违法的电容，这是一个四百伏二百二十违法的电容，两个并联之后，测量 他的容量的话，大概就是四百七十七违法。那么跟板子上原来这个电容呢？他是四百伏四百七十违法的，刚好就是等于他一个新电容，那么接上去通电测试， 开机的话，还是通电一瞬间，这个 p f c 电压能升起来，其他的电压也是开机一瞬间有， 那证明什么呢？证明不是这个电容的问题，最后准备查他这个尾压反馈电路。想了一下啊，咱们这个现在好多这个开关电源啊， 说不插风扇的话，他就会保护，所以说我们想着说把这个风扇给插上去，来测试一下风扇的接口，在这里我们把风扇插口给插上去，哎， 通电测试，他这个 pfc 电压就稳定在三百七十二伏了，再测量其他的电压都正常了，所以说啊，呃，大家遇到这种情况啊，一定要把风扇插上，要不然你肯定会入坑。 在修开关电源的时候啊，这种情况一定要注意，那么现在我们给这块电源通电啊，给大家看一下啊，现在他的各组输出电压都是正常的， 给它的输入端我们加上二百二十伏， 现在先不插风扇啊，给大家看一下不插风扇的这个效果是什么样子的，嗯，我们先不开机，先 先来测他的伏电输出。呃，修电脑电源呢，就是这样子，先不开机，先通电之后我们来测量绿线跟黑线之间的电压，万用表达到直流电压档位好的 外表好像在手机里面看不到啊，我们把表往过放一点，这样测绿线跟黑线现在给板子通强电。 嗯，大家看啊，现在是开机电压是二点八伏啊，二点八伏，然后我们来测紫色线跟黑线之间的电压，这是他的一个待机电压，我们看一下 啊，你看待机电压五伏，很稳定啊，那么接下来咱们呃把绿线跟黑线短接一下， 先把大电轮上面的这个电给放完啊，放电的话就用这个白齿灯来放。 那么我们的万用表笔呢？直接来测哪里呢？测他这个黑线跟黄线之间的定压， 大家看一下他的开机一瞬间啊，这个电压是有的，然后呢找 找一个镊子，把他的绿线跟黑线短接上，找到他的绿线跟黑线直接来短接。好的，这样直接短接上，那么短接好放这里，咱们继续给板子通强电， 大家注意观察这个万用表啊，因为这个电压一出来就消失。好的，通电看十二伏啊，然后接着就没有了， 这就是他我们没有插风扇的结果啊，插上风扇的话，他这个电压会一直持续有，而且风扇也是转的。呃，咱们现在把大电容上面的电继续给放掉。 好的，接下来我们把他的这个风扇给插上啊，风扇插上之后大家就能看到了，风扇的插口呢？在哪里呢？ 风扇插口在这啊， 好的，就把这个风扇这样子 放吧， 就这样放吧，然后我们继续短接开机，然后测黄线电压，大家观察万用表啊，好的，通电。 哎，大家看现在风扇已经开始转了，那么现在这个十二伏就很稳定啊，一直有。那么接下来我们来测一下其他的电压，测呈现上面的电压 成线是三点四伏，然后测紫色线五伏，待机扭测，然后看 下其他的，测一下负十二伏，十一点二伏，然后测还有啥线呢？红线， 红线也是五伏啊，哎，现在他各组电压就正常了啊。好的，咱们现在断电 啊，现在我们只需要给他买两个同型号二十四 n 六五零 管子给他装上就 ok 了。这个板子啊，其实也很奇怪，炸管的话就只炸了两个管子驱动啊，啥都正常，买管子换上换一个保险就 ok。 好，这个电源的维修过程就给大家分享到这里， 再次提醒大家，嗯，遇到这种情况啊，把风扇插上，再看他工作正常不正常。好了，视频就到这里。
