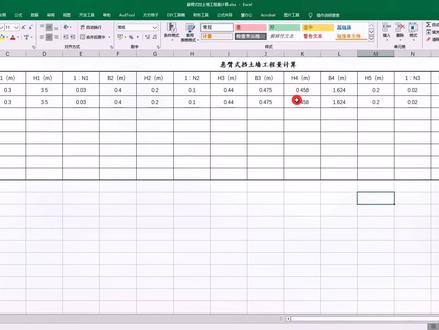

悬臂式挡土墙选用表意思讲解
如果挖除斜坡上的土方，直接新建悬臂式挡土墙，落差过大，挡墙会不稳定，会发生倾覆倒塌。 但是如果把土方一部分回填到下坡，上坡做一个挡土墙，下坡也做一个挡土墙，这样就会形成稳定的一个平台，同时减少了落差，保证了平台的安全。
粉丝2100获赞3633
相关视频
03:03查看AI文稿AI文稿这一幅图叫做旋臂式，有四个部分构成，这一个竖向的叫做旋臂板啊，当然也有人叫它叫做力臂板啊，都是可以的啊，就是说我这个图体啊，直接压在这一个旋臂板上，由这个旋臂板进行挡土， 然后下面这个位置呢，有这样一个长条，这个长条啊，往前伸的叫做墙纸板啊，脚趾头往后伸的叫做墙种板，那么在这一个板的下面还有一个往下凸的，这样嵌入到土里去的，这一个叫做凸笋。 那么这四个部分呢，构成了旋臂式挡土墙，它怎么去挡土啊？我这个土体呢，就填在这一个墙种板上， 大家可以想象一下，我这个凸体把墙中板是不是就死死的摁在了地上，然后我这个凸体呢，再向前来推着一个旋臂板，旋臂板跟这一个墙中板是连在一起的呀，那你墙中板动不了，你的这个旋臂板自然也就动不了，就令这样的原理进行挡土。 所以说啊，听我说完，大家能够明了了，旋臂式挡土墙必须是填土的，填到这一个墙中板上嘛，因此呢，适用于路低和路尖地段，适用于填土路段。 那么对于这一个旋臂式挡土墙来说，有一个小的缺点，就是说啊，旋臂板还有墙种这一个交界的部位，如果说受到一个很大的土压力，旋臂板就会出现一个旋转的弯曲， 有了弯曲之后，这个部位就开裂了，那为了避免这个位置开裂，我说啊，一旦墙体太高，就在这个板的正后方设置这样的扶壁， 用这个扶壁呢，保证这个拐角的位置钢筋不会出现开裂现象，这一个呢就叫做扶壁式挡土墙， 那么一样的看一看规范里面这两种挡土墙对应的一个施工工艺流程。那么首先呢先进行整平场地测量放样，实际上如果说的直白一点，我在这个整平场地的同时啊，也是要做好节排水的工作， 然后呢开挖机坑啊，把这个机坑啊给它开挖出来，然后呢墙纸板墙种板秃损，还有立壁或者扶壁的底部来浇注哦，先浇注第一批混凝土， 浇到这一个根部八字角的上面一小段位置，这个位置也是一样的，是吧？先把这个下半部分先给它浇注起来，那么浇完之后呢，再来浇注立壁或者扶壁的上半部分是吧？再把这一个部分是吧，或者这一个部分再给它浇注起来。 那么等你这一个挡土墙浇注完成之后，那紧接着就是后背的反滤层施工，配合墙背的从下往上分层填土，完成这一个旋臂式或者扶臂式挡土墙。
64刘正飞讲铁路
01:09查看AI文稿AI文稿种板，种板是利用上方土体的下压，结果呢，墙要是倒下去，就得把这土掀起来，这叫增加了挡土墙的配重， 这个挡土墙的配重增加，但是不是通过加大混凝土的方量，节约混凝土用量，增加配重。另外第三个纸板种板联合起来，他还有一个特点是什么呢？增大与地基接触面积， 这样呢，如果地基比较软，他不至于造成挡土墙下沉。这么大的一块板，同样的褐色，那这么面这个接触面积加大，保证基础稳定不下。 好，这就是悬臂式挡堵墙。但是悬臂式挡堵墙你也会发现一个问题，这边土压着，这边的土推着，应力集中在拐角位置啊，这两个啊，往两个方向使劲。
456大立教育
02:32查看AI文稿AI文稿基础开挖基础开挖采用挖掘机开挖、自卸车运土为主，预留二十至三十厘米人工开挖至基底整平碾压，在基底边缘布置排水沟和集水井等排水设施， 基底采用级配碎石进行换填、碾压、实度验收和隔后进行混凝土垫层施工，并进行精确放线。四、基础及强身预埋钢筋绑扎 钢筋进行绑扎及焊接牢固，并进行钢筋保护层垫块安装固定预埋强生钢筋，注意绑扎强生钢筋的接头预留长度， 绑扎完成后进行钢筋验收，合格后进行模板安装。五、基础模板安装 将模板表面清除干净，并均匀涂刷脱模剂。模板安装完成后进行加固稳定，自检合格后报监理进行验收，并形成书面记录。六、基础混凝土浇注为保证混凝土的质量和浇注的连续性， 试验人员随时检测水灰笔和它落度，并做混凝土实践。浇注时进行震捣，以混凝土不再沉落，不出现气泡，表面呈现浮浆为度。混凝土浇注完成后及时进行覆盖土工布洒水养生。 七、强身钢筋绑扎织膜及混凝土浇注绑扎强身钢筋前，应对基础和强身结合面进行凿毛处理，进行强身钢筋绑扎和预埋钢筋绑扎。混凝土保护层垫块安装固定。 绑扎过程中将卸水孔、 pvc 管放到设计位置并进行固定。钢筋验收合格后进行强身模板安装，模板验收合格后进行混凝土浇注，过程中安排专人进行模板检查。 浇注完成后进行覆膜洒水养护，混凝土表面要经常保持湿润。八、 附属工程及墙背回填主体混凝土完成后，进行反滤层及墙背回填施工。分层回填施工，黏土隔水层、 反滤层使用天然沙粒进行回填。墙背填料选用水稳定性和透水性良好的材料进行回填，墙体达到设计强度百分之七十五以上时，方可进行墙厚填料施工，保证压实度满足设计及规范要求。
55昊工讲一建铁路

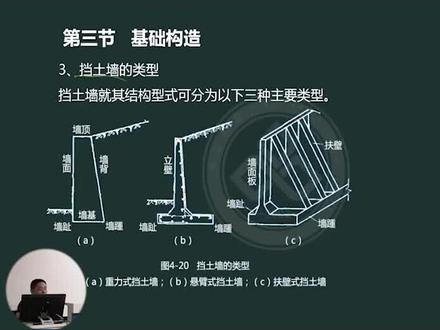

00:14查看AI文稿AI文稿挡土墙的类型有重力式挡土墙，有悬壁式挡堵墙，还有福壁式挡堵墙。重力式是依靠墙身自重来挡土，悬壁式挡堵墙一般是放了钢筋，然后伏壁式挡堵墙，哎，这里面有福壁。
1164大立中级职称（评审）
02:58

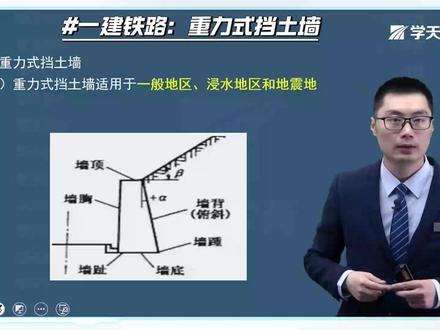

02:16查看AI文稿AI文稿他的挡土原理非常非常简单啊，就是说用这一个将气块石，将气片石或者采用混凝土啊，直接在这个位置浇入一个大墩子， 墩在地上之后呢，就利用本身的这个重力抵挡墙厚土的一个挤压作用，这一个叫做重力式挡土墙。 那么对于这一个墙体来说啊，因为它形式非常的简单，因此呢，几乎可以适用于所有的场景，能够用于一般地区，也能够用于进水地区，也能够用于地震地区。 那么讲完这一个厂区之后，我们来说一说它的一个适用的部位啊，就是说重力式挡土墙呢，因为形式结构很简单，所以说呢，适用于路尖，也适用于路低，还适用于路欠 这一个呢，就是一个典型的路欠挡土墙，一目了然吧，你看我这个位置挖出来一个路欠，我这个位置是火车在这个位置设置一个重力式挡土墙挡住，挡住我这一个欠两边的凸替，这个叫路欠挡土墙，一目了然， 这一个呢叫做路低挡土墙啊，就是说啊，我在这个位置啊，分层填注，填出一个路低来，填完这个路低之后，我发现路低最容易出现这一个位移的就是坡脚位移， 所以说啊，我在路低坡脚的部位做上一个重力式挡土墙，那你坡脚不位移了，那么自然呢，沉降量也就保住了，这个叫路低挡土墙。 那么第三一个叫做露肩挡土墙，那么他呢也是适用于填土的，只不过呢，他完全填上去之后，发现我这一个露滴呢，不仅仅这个坡脚的位置会有位移，我这个露肩就是顶部的位置也会出现位移， 为了避免这一件事，我就把这一个挡土墙呢做的跟这一个露滴完全一样高， 能看出来吧？两者是水平的，也就是说啊，从这个外观看上去，我这个挡土墙的顶部跟这个露滴的露肩呀，两个是相当于是重合了，这个位置是重合起来了，这一个叫做露肩挡土墙。
30刘正飞讲铁路

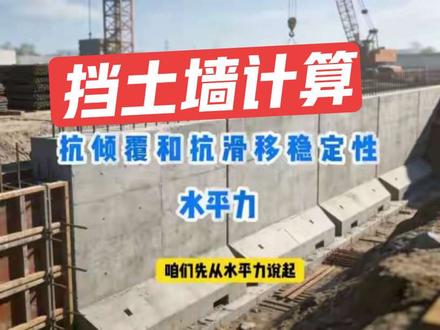

02:09查看AI文稿AI文稿挡土墙计算方法，今天咱们来聊聊三米高悬臂挡土墙的计算分析要点，尤其是大家关心的水平力该怎么确定？首先要明确悬臂挡土墙的计算核心是抗倾覆和抗滑移稳定性，而水平力是影响这两项的关键因素。咱们先从水平力说起， 主要包括土压力、水压力，还有可能存在的车辆载或人群载，其中土压力是大头，通常按郎肯或库伦土压力理论计算。主动土压力是最常见的工况，比如当墙后填土是沙土 内摩擦角三十度，重度十八，那么时三米高墙顶的主动土压力强度就是零，墙底则是一百八十三吨，四十五度到三十度二算下来大概是十八千帕。总土压力合力作用点在墙底以上一米处， 合力大小约二十七美元米。不过这只是土压力，要是墙厚有地下水，还得加上水压力。每米墙高的水压力合力是水重度呈高度平方的一半， 三米高就是四十五的美元米，这个可不能忽略。接下来是稳定性计算。抗倾负要算土压力等水平力产生的倾负力矩， 在对比墙体自重和基础以上，土重产生的抗倾负力矩安全系数得大于一点五才行。抗滑移则是用总抗滑力除以总水平力，安全系数要大于一点三。这里有个关键点， 悬臂挡土墙的立臂和底板是整体受力，底板的长度和厚度直接影响稳定性，通常底板前端还要做直板来增加抗倾覆能力。另外，墙身的弯举和简力计算也很重要，立臂底部和底板根部都是受力关键部位，需要验算配金是否满足要求。给大家一个小提醒， 实际工程中一定要结合地质勘查报告准确选址土的物理历学参数，比如内摩擦角、粘聚力、重度等，这些参数对水平力计算影响很大，而且不同地区的规范可能有细微差别，计算时要注意当地的设计标准。最后想问问大家， 你们在计算旋壁挡土墙时遇到过哪些特殊工况？欢迎在评论区分享经验，咱们一起交流学习！
176老张的结构屋
03:06查看AI文稿AI文稿悬壁式挡土墙施工工艺一、施工准备施工现场管理人员应当向作业人员进行安全技术教地，并由双方和项目专治安全生产管理人员共同签字确认。 二、测量放养用全站一、测量放养挡土墙基础轴线的装备，确定基础开挖范围，用白灰标出开挖的边线。三、基础开挖基础开挖采用挖掘机开挖、自卸车运土为主， 预留二十至三十厘米人工开挖至基顶整平碾压，在基底边缘布置排水沟和集水井等排水设施， 基底采用级配碎石进行换填碾压，基底压实度验收合格后进行混凝土垫层施工，并进行精确放线。四、基础级强身预埋钢筋绑扎 钢筋进行绑扎及焊接牢固，并进行钢筋保护层垫块安装固定。预埋强身钢筋，注意绑扎强身钢筋的接头预留长度， 绑扎完成后进行钢筋验收合格后进行模板安装。五、基础模板安装将模板表面清除干净，并均匀涂刷脱模剂。 模板安装完成后进行加固稳定，自检合格后报监理进行验收，并形成书面记录。六、基础混凝土浇注为保证混凝土的质量和浇注的连续性， 试验人员随时检测水灰笔和它落度并做混凝土实践。浇注时进行震捣，以混凝土不再沉落，不出现气泡，表面呈现浮浆为度。混凝土浇注完成后，及时进行覆盖土工布洒水养生。 七、强身钢筋绑扎织膜及混凝土浇注绑扎强身钢筋前，应对基础和强身结合面进行凿毛处理，进行强身钢筋绑扎和预埋钢筋绑扎。混凝土保护层垫块安装固定， 绑扎过程中将卸水孔、 pvc 管放到设计位置并进行固定。钢筋验收合格后进行强身模板安装，模板验收合格后进行混凝土浇注，过程中安排专人进行模板检查， 浇注完成后进行覆膜洒水养护，混凝土表面要经常保持时润。八、 附属工程集墙背回填主体混凝土完成后进行反滤层集墙背回填施工，分层回填施工。黏土隔水层、 反滤层使用天然沙粒进行回填。墙背填料选用水稳定性和透水性良好的材料进行回填，墙体达到设计强度百分之七十五以上时，方可进行墙厚填料施工， 保证压实度满足设计及规范要求。
