松下伺服A6参数设置如何保存

下私服的一个参数保存，然后我们一样的先点 s， 点 m， 然后在这里面输入 pr 零点零七， 举例啊，然后我们再点这个 s， 把它修改为二，然后点，再点这个 s， 确定，然后再点 m， 然后再点 s， 然后再点这个上升键不放。 好，这样就把参数保存成功了。

为了更方便用户使用，松下赐福本次推出的教学视频主要讲解赐福调试软件 paneter。 通过 paneter 能够让我们更加便利地使用松下赐福产品，其功能包括参数调节、 输入输出的监视报警、履历的显示及清除增益调整。波形图的显示是运行， paneter 可在 windows 十以及 windows 八点一上运行，具体运行条件如表所示。还未下载 paneter 的同学可以通过此二维码进行下载。在使用 paneter 之前，需要我们使用 mini 闭线了连接驱动器的 dexe 接口以及电脑，此时驱动器的信息会被 pant turn 自动识别，点击 ok 即可完成连接。首先是参数功能的介绍，我们看到参数画面的工具栏注视可为参数文件添加说明。 保存，是指将当前参数打包为文件保存。读取，即从保存的文件中读取参数。接收，指从驱动器读取参数设定值。传送，表示将当前参数设定值传送到驱动器。打印，可用于将参数打印为纸质资料， 退出就是退出当前画面。 e e p。 只将参数写入驱动器的指读存储器中，点击 ok， 写入完成。请注意，修改驱动 动器参数后，若不写入 eep， 驱动器断电后参数会恢复初始值。点击画面，可用于截图比较和比较正在编辑的参数以及保存的参数文件。初始化，可将驱动器的参数初始化。 二杠十六禁制为二禁制，十六禁制的计算器设定参数时可方便用户使用。需要修改参数时，我们选择需要的参数，本次以五点零四修改为零。举例子， 首先选中分类五，找到对应的编号，点击设定值，修改数值后点击设定值变更，再点击 e、 p， 点击 o k， 确认写入即可。白色填充的参数为一般参数，修改后立即生效。 黄色填充的参数为重启后生效的参数，此时需要重新接通驱动器电源。监视器功能，可监视驱动器的 io 编码器模拟输入、报警等信息。我们可以看到监视器模式的工具栏， 左上角可以选择监视器模式的通信频率。保存，可输出并保存日志文件，需要查看日志时，可通过快退播放快进停止进行操作。解说，在有疑问时可查看帮助文件画面可用于截图并保存。 接下来让我们看到界面正上方是驱动器的型号与序列号。左上角未输入状态的监测，可手动选择物理输入以及逻辑输入。物理 输入中粉色代表未输入，红色代表输入中。逻辑输入中粉色代表未生效，红色代表已生效。左下角为模拟电压输入的监视， 中间靠上部分用于尖式电机的状态，正中间部分为驱动器收到的指令。脉冲、编码器脉冲和光山尺脉冲。 点击重设总和，可将数值全部清零。可用于检测是否因噪音影响导致丢脉冲或多脉冲的情况。中间靠下部分显示驱动起当前的警报和警告， 出现报警或警告时，可通过清除警告按钮来清除。右上方为输出信号的监视，在物理输出下，粉色显示未输出，红色显示已输出。 切换至逻辑输出，粉色显示未生效，红色显示已生效。在物理输出下可勾选相应的信号，点击强制输。

大家好，今天讲讲松下四伏的参数设置。松下四伏参数啊，一共有二百多个，但一般的控制场合啊，只要需要掌握少数几个就可以，在生产中啊，松下四伏啊主要用定位控制，现在讲解几个主要的参数设置。 首先点一下 s， 然后再点一下 ms， 是设置 m， 是这个菜单，然后再按上下键调到零零三，零零三呢是电机的刚性，刚性越大，马力越大，一般都调到十一到十五之间， 然后呢下一个下一个参数是零零六。脉冲即兴，也就是间隙的正反转，这里一般都是改成零或是改成一，不是正转，反正就是反转，零是正转，一是反转，然后这样改就行。 下一个呢是我们就改一下这个零零七，这个零零七呢是控制脉冲输入方式，一般呢我们设为三三呢就是脉冲和方向输出， 然后呢下一个是我们要改一下这个零零八零零八是脉冲细分，就是电机啊，每旋转一圈需要的指令脉冲，这个根据这个这个四伏与这个 plc 控制，然后合理的调配。 然后呢下一个呢这个我们改一下这个四零五，这个四零五啊是这个四伏电机内部势能，然后 这个参数呢改为八六幺八八三，这是那个内部使用的一个参数，改完之后呢，这个四部系统啊，基本上就改完了，其他的 算出来基本上可以不用动。最后啊然后再保存设置，按一下 m， 然后按一下 s， 然后按向上键，然后直到出现这个这个字母就完成了。

那现在按按这个 p r 参数模式里面，嗯，开始是 p r 零零零，如果改 p r 零零七的话，就按上升键加加到七， 按到七以后按 s 键按一下，他默认是一，如果想改成没剩下方向，就改成三，按加加到三以后按住 s 键，按几秒钟进来以后按 model， 按 model 键。首先这个是参数模式， 参数模式按 s 键进入，然后进入这个保存模式以后按住上升键，五秒钟， ok， 保存。 nice。

今天给大家分享一下如何通过那个驱动器来设置一下我们的绝对是编码器的参数和一个多圈数的清除。现在我们按照那个参数设置模式 pr 零，然后找到我们的编码器参数，设置零幺五这个参数， 然后按 set 键进入我们初始化，默认是一个增量式的编码器，零幺五设置零，我们设置成绝对是编码器的话，那个零幺五要设置零，等零。好，我们保存一下，进入那个保存模式。 好，此时我们修改完参数需要断一项电重启，重启以后我们会发现一个四十点钟报警，这个就是 是因为我们是现在是一个绝对是的编码器，因为没有清除多圈数，所以会报这个劲，这时候我们只需要清除一下多圈数就可以清除多圈数据。在那个辅助功能模式 af， 然后按一下 mj 那个 af 当 enc， 然后按 set 键进入，然后一直按住上键。 好，此时已经完成那个多圈数的一个清理，我们再次重新上电。 好，此时那个编码器已经是那个绝对式的编码器，并且多圈数据已经为零 啊。以上就是今天我给大家分享的一个内容啊，后续如果大家想要了解更多关于四部电机的一个相关知识，欢迎大家在评论区积极留言。

松下 a 六脉冲型四伏驱动器分类，零的参数介绍，零点一一号参数，电机每旋转一圈输出的脉冲数， 个人参数设置为两千五，这里是四倍频处理前的值。四倍频处理后，实际技术会是乘以四，根据实际需要更改成自己需要的值就可以。参数改好之后进行参数的传送。一 ep 保存，驱动器断电重启。学会的点个赞。

接下来的课程我们将介绍米娜斯 a 六系列的速度控制模式。在正式开始学习速度模式之前，我们需要了解松下 a 六次辅内部速度控制和外部速度控制 两种控制模式，位置控制型、通用通信型以及多功能型都可以使用内部速度控制，而外部速度控制仅多功能型可以使用。 根据速度控制概要图，我们可以知道外部控制时尚未控制器将模拟速度指令发送给驱动器，而内部速度是根据次服驱动器设定的内部速度 来进行控制。那么该如何使用内部速度呢？首先，我们需要将参数零点零幺设定为一及速度控制模式，然后将参数三点零零设定为一、二或者三，将速度指令的输入改为内部速度， 最大可通过参数三点零四至三点十一设定八个内部速度指令，当速度指令为正直时，点击朝正方向旋转，辅之时反转。 此外，速度切换时的加减速时间可以通过参数三点十二和三点十三进行设定，计算的公式如下， 如还需要使用指令缓入缓出，还可以使用参数三点十四以加减速拐点为中心设定 s 型指令的宽度。设定时，请确保二分之 t a 和二分之 t d 大于 ts。 通过让三十三号、三十号、二十八号银角来选择需要使用的内部速度指令。例如，想让电机以第一速度旋转时， 需要让三十三号和三十号银角处于悬空状态，需要选择第二速时让三十三号银角与康复连接 三十号银角保持断开，这样就可以简单的进行内部速度控制了。对于外部速度控制，前面我们了解过， 只有 a 六多功能型支持外部速度模拟指令输入。通过控制器将政府十伏的模拟速度指令发送给次服，就可以控制电机以一定的速度进行旋转。参数设定方面，我们需要确认参数零点零幺， 控制模式设定值十一，即速度控制模式。参数三点零零的设定值为零，即模拟指令输入与内部速度相同。参数三点十二至三点十四可以使指令变得更加平滑，但速度还在驱动器外部构成时， 请勿使用该功能。通过参数三点零二设定一幅电压对应的旋转速度，假设三点零二的设定值为五百，想让电机以三千转每分的速度往正方向旋转时， 则输入六伏电压，想要电击反转时，则输入负六伏即可。当控制器只能输出正电压时，可以通过 vc 三眼角的按 off 设定指令的正负方向。此时需要将参数三点零一设 设定为一，并将任意输入银角的定义改为 vcc。 本教程以二十七号银角为例子，此时需要将参数四点零三的设定值改为四六零八。最后是注意事项， 不管是内部速度控制还是外部速度控制，在正式动作之前请务必设定转举最大值。 在出厂设定的情况下，可以通过参数零点十三进行转举限制，需要更改转举限制的规定方式时，还可以修改参数五点二十一。 至此，本节内容就介绍完了，获取更多帮助，请关注松下电器机电微信公众号，感谢观看 panasonic industry。

按一下 s， 看按一下 s， 再按一下 m， 找到三号参数，然后再按一下 s， 里面是十三，我们到时候要把它设成十四，现场呢要设成十四或者十五，上完之后呢？按上下是按上下，可以 射程十三，按上下调整十三或者十五，然后再按 s， 然后再按长按，然后再按 m 长按，然后再按 ss 长按，然后再按向上箭头保存完成，保存完成之后呢？血肉完成之后要断电一下， 看一下刚才我们设置的找按 s， 然后按 m， 找到像向上键，找到三号参数，十五这边刚才设置成功的，然后。

先按一下 s， 然后按 f， 按到 pr 零零零，然后 pr 零零零四，是方向的按，按下 s， 然后可以在镜头上跟下切换零跟一， 然后一设定好了，然后长按 m s， 然后返回，然后按到七，按上镜头，按到七 七二 s， 然后是三，默认应该是一的，然后设设置成三，然后按 s， 长按，然后设置好之后，然后在镜头按上按到 pr 零零零八，然后按 s， 然后设置成 一千，默认是一万的，然后这是镜头是往右，你这搞一个 没射过的拍不好吗？这个之前是你射过我的，没事没事没事没事，不用拍好，按 s， 嗯，返回，然后在镜头这个镜头往右搞到第三位，然后往上二到五， 然后再进四零五啊老四，然后镜头往左好跑到第一位，然后搞到第五，往上按一二三四四百零五，四百零五，好哎，压三组， 然后设置成三三三幺八八幺，然后这两位是为八六，总共是八六幺八八三八六幺八八三，然后长按 s 返回， 然后再按 m， 再再按 m， 再按按一个 m， 就可以按 s 了，你按动不动你再按，这样按到这个对，走到这个就行了，再按 s 了， 然后镜头上镜头一直按着，等他跳完，好，这就好，对对对，保存，然后然后现在这个断电了，好，结束。

当驱动器上电以后，驱动器面板显示二零，此时我们按 s 键，面板显示 d 零幺五 pb， 再按 m 键切换至参数页面，此刻我们将面板调整至我们所需更改的参数，这里我们以参数五点三幺为例， 按 s 键进入参数页面，我们将驱动器参数设定为三长按 s 键，驱动器面板返回至 pr 五三幺页面，此刻按 m 键显示 e 杠 s et， 再按 s 键进入 evp， 当面板显示 resit 或者非历史的时候，我们参数设定就已经完成了，此时将驱动器断电，重启参数计生效。关注我。

为了更方便用户使用，松下赐福本次推出的教学视频将带领大家了解转举控制模式相关的设定，通过此模式可以使电机以恒定的转举进行旋转。 对于转举控制模式，仅多功能型支持，位置控制型以及通用通信型不支持该功能，选型时请务必注意。 接下来让我们根据转举控制模式的概要图学习转举控制模式的设定吧。第一步，我们需要用参数零点零幺把控制模式改为转举控制模式。第二步，设定转举指令的输入方式以及速度限制的 方式。将参数三点十七设为零或二十，使用模拟输入仪进行转举指令输入。通过参数规定速度限制，将参数设为一时，通过模拟输入仪进行速度限制， 模拟输入二进行转举指令输入。第三步，设定模拟转举指令输入，处理相关的参数有以下几个， 参数三点十八，用于选择转举指令方向的规定方式，选择为零时，通过模拟电压的正负来规定方向。 如输入正电压时，电机正转负电压时为反转，设定值为一时，则通过 t c 三的 on off 来控制电机的正 反方向。参数三点十九，用于设定额定转举输出所需要的输入电压值，设定的单位为零点一伏，每百分之一百 出场设定为三十，也就是当输入电压为三伏时，以百分之一百的额定转举进行旋转。 参数三点二十，用于设定模拟指令电压的即兴，设定为零时，输入正电压，点击正转，输入负电压，点击反转，设定为一时，则相反， 当模拟量输入出现偏移时，可通过参数四点二十二以及参数四点二十五进行偏移设定，也可通过参数四点二十三和四点二十六对绿 拨器进行设定，去除噪音。第四步，设定速度限制。输入处理或速度限制指需要使用参数进行速度限制时，则可以通过参数三点二十一以及三点二十二进行规定， 其速度限制的方式如下标所示。使用模拟量进行速度限制时，可通过参数三点零二设定速度指令的增益。 出厂设定时，设定值为五百，此时输入一伏电压电机的速度限制为五百转每分，需要将速度限制为三千转每分时，则需要输入六伏电压。 转举控制的过程中，若想让电机转速锁定为零时，可使用零速 度锁定功能。当 x 四口的二十六号银角 series b 退昂时， 速度锁定为零，相关的参数有三点十五和三点十六。零速度锁定功能设定完成后， 就是设定速度到达输出的时机了，相关的参数为四点三十六。当电机加速时，电机速度大于等于参数值加时的情况下， x b 从 off 变为 on， 点击速度低于参数值减十时， x b 从 on 变为 off， 反转时也同理。最后设定速度一致输出的宽度，相关参数为四点三十五，详情可见下图。当速度指令与电击速度的差为参数四点 三十五的设定值以下时，则速度一致输出为 on， 反则 we off。 这样转局模式的设定就完成了。在次服的实际使用中，可能会涉及转局控制和位置控制混合使用的情况，此时请将参数零点零幺设定为四，并参照位置控制教学视频进行接线和设定。 本次的课程到此为止了。获取更多帮助，请关注松下电器机电微信公众号，感谢观看！

m l 九零零八， 再见， 这是减速的，往上加减速 啊啊， 按上键关闭。

啊，今天给大家介绍一下这个驱虫器，通过前面版设置如何设置参数，给大家介绍一下，弄下四伏调试软件，拍到屏幕六点零的使用情况， 这款软件我们使用的是那个迷你 usb， 然后通过这个软件和电脑去连接，一般如果我们正常连接，他这里有一个勾选，就自动判定系列，他是默认有的，然后我们就可以可以可以看到他会自动识别到一个驱用车和电机的型号， 这么点 ok 就可以。好，现在就已经正常的连接到驱动器，然后我们这里上面可以看到有参数监视器，还有报警，还有波行曲线试运装， 这些功能比较全，然后包括这个其他里面的那个测一个平行特性，然后修改音调定义，就功能比较 多。我们先看一下参数，然后点一下参数界面，然后从驱用器读取就可以看到当前我们驱用器是设置一个参数情况，那如果我们是脉冲控制的话，我们一般主要设置一个零零五号参数和一个零零七号参数， 然后就零零八转一圈的脉冲数，一般脉冲控制就设置几个参数，修改完参数以后，我们点一下那个设定变更值，然后再点一下这个 ep， 就保存好参数，这是我们参数的一个设置情况。

简单简单简单，太简单了。老师请给我黄冈的题，一个能打的都没有。老师，我要一次答十张。

学四伏电机最麻烦的是看说明书，每一款的说明书都不一样，每一款的四伏电机接线也不一样，点赞数量可以支持我兄弟们，让你连说明书都不用看，直接抄作业，要让松下 a 六的四伏电机转起来。首先第一步是接线，接线的重点在于插式插口的接线， 这些是针脚号，七号针脚、一号针脚、二号针脚等等。第二步设计参数，需要注意的是 p 幺零八这一个转一圈的脉冲数，如果设计了任何数据，那脉冲的计算跟部件链接是一样的， 如果设计为零，就要注意设计电子齿轮笔了。第三步就是 plc 的参数配置，这个是无忧的 plc 的参数设计，大家照着抄下来就行，这个两千是赚一千的脉冲数， 编程的时候你要记得这样子设计，放两千的脉冲电机只会转一圈。第四步是 plc 的编程， m 五十是正转， m 五十二是反转。我们下次可以讲讲西门子是怎么写的。

松下四伏软件下载安装，这是软件通讯数据线，一头是命口，一头是 usb 八 mini 口连接四伏 x 一端子上，另外一端连接电脑， usb 连接完毕，给四伏通电。 四幅驱动显示 220 为正常，我们打开电脑登录公众号，公众号为工程师一家，直接输入松下即可获取软件下载链接，点开发送的链接进行复制，单击右键复制， 把链接粘贴到浏览器内，打开浏览器进行网址粘贴，点击电脑回车键，打开对应网盘网址，点开四幅软件目录，直接下载即可，可以把整个文件 下载下来，直接双击安装文，打 set up， 选择默认中文，点击下一步，此时耐心等待提示窗口开始自动安装驱动，点击下一步，选择我接受服务条款， 继续点击下一步，可以输入名称，也可以不输入，点击下一步安装目录，默认 c 盘，可以更改其他盘，我们把它安装到低盘，下一步继续下一步， 点击完成，此时开始安装驱动，驱动是自动弹出，继续点击安装，点击下一步弹出的允许安装 勾选允许点击完成就安装完毕了。在我们桌面上有三个安装快捷图标，分别是参数软件，喊数据软件，喊电机软件，打开 penitentmere 六点零软件， 软件自动连接了我们的四伏，同时显示驱动型号，电机型号，点击 ok， 我们先读取一下四伏参数，点击来自四伏，点击 ok， 四伏所有参数被读取出来。松下四伏参数软件给我们做了分类， 我们可以很方便找到对应参数，可以对参数直接进行修改，后面课程我们会讲解如何使用软件，也可以对四幅状态进行监控， 比如尚未及发送的脉冲数，还可以通过软件对四伏增翼进行调节，大家可以下载安装试试。我是工程师，一家小蜜就到这里。

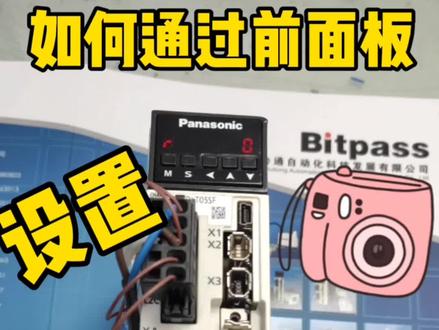

为了更方便用户使用，松下四伏本次推出的使用教学视频主要教大家如何操作驱动器前面板。 这是我们松下通用型驱动器的前面版，由六个 led 和五个按键组成。驱动器前面版包含了监视器模式、参数设置模式、参数写入模式、辅助功能模式共四种操作模式。 首先介绍监视器模式，监视器模式下我们可以查看警告原因、点击不旋转原因等四十几项内容。 先给大家演示一下如何进入监视器模式吧。通电后屏幕显示二零，按下 s 键后显示 d 零一，这时我们已经进入监视器模式， 像这样按上下键可以选择查询内容。接下来针对常使用的功能警告查询或旋转原因查询功能进行说明。 哎呀，我已经给驱动器发指令了，为什么还不会旋转？如果出现这种情况的话，只要通过前面版第十七查看不旋转原因就可以处理了。 p 代表位置控制模式， cp 二代表位置控制模式下不旋转原因为四伏只能未输入 其他编号代表的不旋转原因解释可以参考左边表格，确认不旋转原因之后按 s 键推出并处理就可以了。下面介绍警告查询功能，功能马为第十三，正常状态下是二 n 两条横杠，如左边所示。 哎，前面版怎么闪烁起来了，可是也没显示报警代码呀。哦，原来是驱动器发生了警告，我们可以通过第十三警告查询查看驱动器的警告原因，有限度高的警告会第一个出现，此时显示的 a 零代表 表的是或负载警告，如果还要检查是否有其他警告，按上下键就可以查询啦。下面我来介绍辅助功能模式，通过前面版的 m 键可以循环切换四种操作模式。 辅助功能模式下可以进行试运转、报警、清除、参数初始化等多项操作。当我们买了一套新的四伏，肯定要先试运转，在连接好电源线、电机线之后，在辅助功能中通过上下键找到 af 杠 dog， 长按向上键五秒，进入准备状态， 然后按下向左键五秒就开启了四幅驶能， 这时只需要通过上下键控制电击正反转就可以了。旋转的速度可以通过参数 pr 六点零四进行设定。另外，在适应转状 台下，四伏只能开启，输入为二或四伏未就绪。如报警主电源或控制电源未连接时，则会显示艾尔适应转会中指，并依照外部指令进行动作。下面介绍的是参数初始化功能，选式为 a f 杠 ini。 当存在未知的参数修改导致四幅无法正常使用或有必要初始化参数时，可以使用参数初始化功能， 在这里我建议备份参数后再使用该功能哦。参数初始化具体操作方法是，显示为 af 杠 ini 时，按 s 键进入执行模式，长按向上键一直到非你时出现后，重启四伏驱动器就可以了。 当四伏发生报警，出现屏闪时，我们要通过报警代码确认并排除报警原因后，用报警清除功能进行清除。先切换到报警清除功能，显示 为 a f 杠 acl， 然后按下 s 键显示为 acl。 横杠长按向上键五秒，待进度调结束， 此时显示为菲尼史，表示完成了报警清除。当然不是所有的报警都能清除的，能通过前面版清除的报警序列号如右图所示，不能被清除的报警请参考说明书进行具体操作。 下面介绍的是参数设置模式和参数写入模式。 a 六系列有三百多种参数，接下来我们将告诉大家怎么通过前面版去修改这些参数。按 m 键找到参数设置模式， 如果当前显示为 d a 二零零零，代表已经进入参数设置模式。此时需注意的是，说明书上对此的表达与前面版实际的显示不同，说明书上的 p 二等同于前面版的 p a， 而前面版的二 代表该参数重启后生效。通过按上下键找到要设定的参数，比如要修改 p20 零一号参数，就要通过前面版找到 b a 二零零一，按 s 进入，此时显示默认设置零，此时通过上下键就可以更改设置值，更改后按 s 键确认 这个时候参数还没有写入到驱动器，我们还需要进行最重要的 aplum 写入操作，否则重新启动时所更改的参数会丢失哦。按 m 键切换到参数写入模式后，按 s 键进入，再长按向上键，直到进度调节数， 这时参数修改就完成了。进度条结束后，可能有三种显示，分别为 finish、 air 和 reset。 finish 代表参数写入成功，不需要断电重启即可生效。埃尔则表示写入发生错误，若连续多次出现错误，则需考虑 驱动器损坏。瑞塞则代表参数写入成功，需要断电重启后才能生效。最后总结参数设置的三个重点， 一是在参数设置模式下修改参数，二是在写入模式下写入参数。三是在写入完成后显示为瑞赛的时，重新启动驱动器参数才能生效哦。以上为本次讲解的全部内容，谢谢观看。

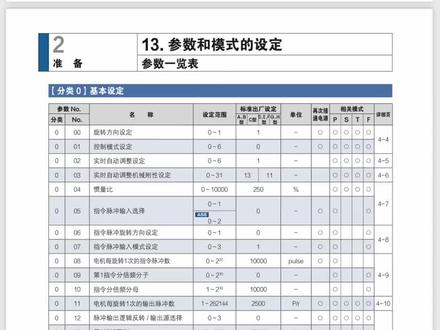

松下四伏基本参数设置代码定义微信一三七一零一三七五九六专业组装激光切割机、激光雕刻机、激光打标机， 有需要的联系谢工。
