3525芯片各引脚功能维修

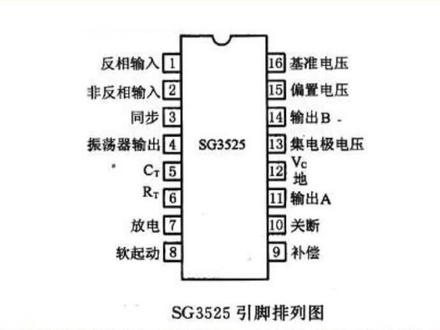

在逆变器主板上的逆变小板上经常用到 sg 三五二五，今天咱就把这款控制驱动芯片聊懂聊透。 首先我们看一下这款芯片的各个银角的功能。一号银角是内部误差放大器反向输入端，在闭环系统中，该银角接反馈信号。在开环系统中，该端与补偿信号输入端， 也就是九号银角相连，可构成跟随器。二号银角是内部误差放大器同向输入端，在闭环系统和开环系统中，该端接给定信号，根据需要，在该端与补偿信号输入端、九号银角之间接入不同类型的反馈网络， 可以构成比例、比例、积分和积分等类型的调节器。三号银角是内部震荡器外接同步信号输入端，该端接外部同步脉冲信号，可实现与外电路 同步。但是在使用时要注意，外接的同步信号的频率一定要低于五号银角定时电容的震荡频率，否则无法正常工作。四号银角为内部震荡器输出端，芯片正常时通过四号银角能够检测到震荡器的输出频率， 同样也可以用这个频率信号驱动其他原件的工作。五号银角为内部震荡器定时电容接入端，外接定时电容。六号银角为内部震荡器定时电阻接入端，外接定时电阻。 七号银角为内部震荡器放电端，该端与银角五之间外接一只放电电阻，构成放电回路，外接的这颗电阻的大小能控制芯片输出的死去时间。八号银角为软启动电容接入端，该端通常接一只小容量软启动电容。九号银角为 pwm 必 较器补偿信号输入端，同时也是一二号银角内部误差放大器的输出端，在该端与银角二之间接入不同类型的反馈网络，可以构成比例、比例、积分和积分等类型调节器。这个银角的电压越高，输出的占空比越小， 这个银角的电压越低，输出的占空比就越大。十号银角为外部关断信号输入端，当这个银角接低电位或者接地时，芯片正常工作。当这个银角接高电瓶时，控制器输出被禁止，该银角也可以保护电路相连，以实现故障保护。 十一号银角未输出端，诶是十一号银角和十四号银角两路互补输出端，十二号银角未接地银角，十三号银角为输出及偏置电压接入端是内部功率管及电极 供电端，十四号银角为输出端。币是十四号银角和十一号银角两路互补输出端，十五号银角为供电银角，十六号银角为基准电源输出端，该端可输出稳定性极好的五伏基准电压。 由此可见， sg 三五二五是一种性能优良、功能齐全和通用性强的单片集成 pwm 控制芯片。它简单可靠及使用方便，灵活输出驱动位推拉输出形式 增加了驱动能力，内部还有欠压锁定电路、软启动控制电路。 pwm 锁存器有过流保护功能，频率可调，同时能限制最大占空比。 他的工作电压范围宽泛，在 8 到 35 之间都能正常工作。另外，他的震荡器工作频率范围也很宽，能工作在 100 赫兹到 400 k 赫兹之间。

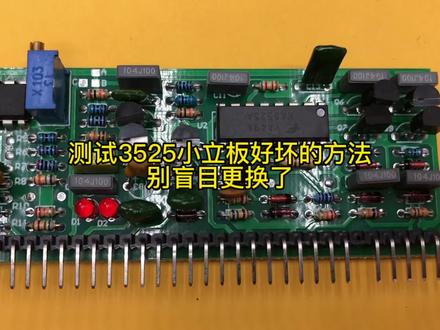

很多人维修都是盲目更换小立板，分享测试三五二五小立板好坏的方法。这是一角，这样数过去，最后是三十一角，这是他的图纸。 一角是接十二伏，很多银角是接零伏的，可调电源调到十二伏， 正接到一角，负接到这些银角都可以。我这里接到三十一角，还需要一组二十四伏的电压。正 接到三十角，负接到三十一角，四拨去测量十一角、十四角的波形，十一角举行波，十四角举行波。和图纸标注的是一样，二十三角、二十五角、二十七角、 二十九角都是举行波。其中二十三角、二十七角的波形是被抬高的，二十五角和二十九角的波形是没有被抬高的， 二十三角是被抬高的，二十五角没有被抬高，二十七角被抬高，二十九角没有被抬高。测出来和标注一样， 因为接了二十四伏，给这两个电容充电到十五伏，所以二十三角、二十七角的波形被抬高到十五伏， 这些波形正常，说明这部分电路是没有问题的。剩下的就只有电流环了。拿一节一点五伏的干电池，正负极焊两根线出来， 先将负极接到地，正极接到三幺四零。芯片的二角相当于接到电流环的二角。像这样接好正极，接到芯片的二角，这里是接电池的正极，相当于只有给定电流， 根据电流环的原理，只有给电电流。正电压输出是零伏，所以三极管是微微的导通，所以芯片九角的电压是最大，十一角、十四角输出的麦宽是最大的，这个时候芯片九角的电压最大，达到四点一伏， 十一角，十四角就会满宽，输出波形是最宽的。再将电池正负极这两根线兑换一下，像这 这样接好负极接到芯片二角，正极接到地，这里就是负电压，相当于只有反馈电流，这个电压就是电池两端的电压， 负的一点五伏，对于电流环来说，这个电压非常大，导致输出一个正的很大的电压，导致三极管饱和导通，将九角电压拉低，九角没有电压，十一角，十四角就没有矩形波。输出， 九角没有电压，十一角没有举行波，十四角没有举行波。 接一个电池就知道电流环这部分是否正常，电流环是积分运算放大电路，我之前的直播有详细的讲解，通过以上简单的测量就可以知道整块小立板是否正常。

大家好，这里是电子技术实验。呃，我看大多数粉丝朋友啊，对芯片 st 三五二五或者是芯片 ka 三五二五这个比较感兴趣，今天我们讲一下这个芯片的隔音胶的功能，以及 八角和十角对输出的影响。新鲜的一角啊，是内部运放的反向输入端， 二角是内部运放的正向输入端，运放的输出端是九角，三角是同步信号的输入端。 这个芯片呢，可以在外加信号的作用下进行同步震荡。四角是同步输出端，同步输出就是他本身产生的信号，可以输出控制另外一个芯片，让两个芯片可以进行机电控制。五角的是外接的震荡电容，常用 ct 表示啊。六角外接的是 震荡电阻，用信号表示吧。七角是放电端，这个五角外接电容，同时还要接一个电阻，接在七角放电端，通过五角对放电端所写的电阻的大小，从而决定他放电的快慢， 放电的快慢，从而影响了输出 pw 信号的四驱事件。发胶的叫做软气动段， 一般在八角的会接一个电容，这个电容的内部是一个横六圆，通过对外接电容的充电，十一角和十四角才可以输出 对应的互补信号，所以我们把八角称为软启动端。九角就是内部运放的输出角。十角嘞，就是保护控制和关段控制输出的啊，就是当十角电压为高电平时，十一角和十四角会停止输出，十一角 是其中的一路 p w m 信号的输出端，那么十四角是另外一路 p w m 信号的输出端。十一和十四角 输出的信号是互补的，十二角是金底，也就是地啊，一般十三角和十五角都接电源，十六角是基准电压输出段，他可以输出一个五点一伏的基准电压，供新鲜的外电路使用。 好，这是 sg 三五二五或者 kk 三五二五的隔音胶的功能。今天我们搭建这个实际电路，仍然是利用这样一个电路，我们重点就是研究两点，第一点就是软启动电压，当电压达到几伏时，十一角或者十四角 才可以输出 pwm 信号，这是我们要探究的第一个问题，第二个问题就是视角是 保护控制关断，就是当十角的电压为高电平时，十一角和十四角会停止输出，我们就研究一下，或者就是实际测试一下，十十角的电压高到极负时会停止输出。 好，今天我们重点就是做这两个实体实验。好，这个实验电路啊，我已经搭建完成八角的电压，我仍然利用电容器的压来为八角提供一个可调的电压。好，现在的电路已经接通，我们看现在的八角电压是零点一三伏，这个时候啊， 这一角的输出信号啊没有了。好，下边呢，我们开始通过调整电容器来提高八角的电压，我们看一看八角电压增加时，他的输出的信号的变化情况，仍然没有信号好，当电压达到一点零九伏的时候，发现已经有输出了，输出 的占空比非常小，大约是百分之零点六左右，继续增大发酵的电压，我们看输出的情况，随着电压的升高，输出的 pwm 信号的占空比不大的增大， 一直达到最大百分之四十九，这样一来我们就理解了芭蕉的所谓软启动，我最初的理解就是芭蕉的电压达到末一至十，后期立即有输出。现在看来就是芭蕉的软启动，实际上是随着芭蕉电压升高，输出的信号有最小占空比逐步的增大到最大。 我们看再来一次啊，就是小于一负十没有输出信号，当高于一负十开始出现了 pwm 信号就有输出了，但是输出的 pwm 信号占空比会随着八角的电压的升高而增大。我们看 啊，大约在三点三伏的时候占空比达到最大，那么继续增大八角的电压占空比不再增加。我们测量的这个结果呀，和上一个视频的九角的输出电压对 a p、 w、 m 信号的影响啊，是完全一样的。 这样我们就理解了阿胶软启动端，实际上他是通过外接电容，在恒流源对外接电容充电的过程中，随着电压的升高，输出的信号的有无变有， 然后由小占空比逐步变到最大的占空比，这个就是软启动引脚电压对输出的影响。情况。好，下边我们测试直角的电压对输出效果的影响。 好，下边通过可调电压器啊，把这一个可调的电压加载到视角，然后我们观测当视角电压逐步升高时，突出的皮打 lm 信号有什么样的一个影响和变化。好，现在的视角所讲的电压是零伏，下面我调整电源器，逐步提高视角的电压，我们看一看输出的信号有什么样的影响。随着电压的升高，我们发现输出信号并没有受到任何影响。 再看一遍，十角的电压达到一点四伏的时候，那么十一角和十四角就停止输出。在一点四伏之前，也就是低于一点四伏的时候， 这个电压的变化对输出结果没有任何影响，大于一点四伏时，就会控制十一角和十四角停止输出。 今天的视频呢，呃，我们重点就是研究了一下 sg 三五二五他的八角的电压对输出的影响，以及十角的电压对输出的影响。好，今天的视频就到这里，感谢大家的收看，再见。

下面我们一起看一下他的个人角以及他的功能。那么一角、二角，一角，二角为反向输入端和同向输入端，三角为同步端，四角增当器的输出，五角，六角定时电阻和定时电容， 七角放电端，八角为原启动，九角为 p w 补偿端，十角闭锁控制端，十一和十四角为输出 ab 驱动端，然后十六角基准电压源，十五角为电源输入。

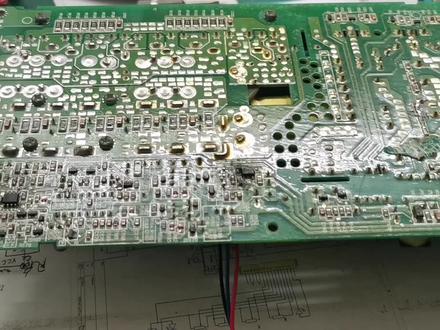

大家好，这个电源修了好几天，你看这上面修的痕迹都查了，他用的是 sg 三五二五的一个控制芯片，视角总是保护， 然后一角没有启动电压，后来发现这个电扇，这个风扇，虽然风扇影响这个一角的一个电，就是这个八角燃气动一个电压，然后老电扇是通电十二伏不会转， 然后这是买的新电扇，新电扇装上之后，但是要去除这个十角，一个短接的一个电阻，十角不知道保护原理，查了半天没查出来，然后把这个十角，这个一个十角供电的一个电阻并联的一个给他拆掉了之后，然 然后就现在换上新的风扇就有输出了，这个也是研究了好多天呀，就是这个，大家看看这个老电扇，这是那个老电扇， 这个是梁哲正负极 g m 无穷单，这个电源是一个， 是一个明伟的这个 fe 一千杠二十四二十四伏，四十一点七安的一个输出电源，台湾制造的一个， 这个主要故障就是商店无输出，现在等于是修好了，大家看一下，然后这个风扇必须必须要会转，这上电之后风扇风扇就转了，然后这是这个 输出多少电来看这个电压二十四伏，非常稳定啊，大家看给大家看一下，正常情况下这个硌脚的一个电压， 你的手不是很好掏的，看这个是第九角， 这就叫九百九百多第四角，第四角因为是没有给他供电，现在零只能通过这个稳压管，稳压管上端是有电压的，看稳压管上端 上班怎么也没必要 啊，看这个八角，八角是四点八伏啊，这个电源就修好了啊？今天视频到这里，谢谢大家。

朋友们好，今天呢咱们聊一下焊机上一个很重要的一个芯片，这个芯片就是三五二五这个芯片， 三五二五这个芯片呢常用的是一些模式管的一些焊接上 控制板上的其他电子元件，呃，基本上都是为三五二五呢提供服务的。 咱们视频中的这个长形的十六个管角的这个芯片呢，就是三五二五这个芯片，咱们这个芯片呢管角排列方法就是 把芯片的缺口呢从上芯片呢正对我们从左上角的第一个 逆时针旋转，这是他的管角的一个排列的序号。 在维修焊机中呢，如果说咱们碰到控制板一些不好查找的问题的时候，咱们可以通过测量咱们三五二五这个芯片的广角电压来进一步确认 这个问题的故障部位。我把三五二五在咱们焊接中 它的广角电压呢附在这个视频的最后， 希望呢对大家呢有所帮助，谢谢大家喜欢我视频的朋友呢，给我点个关注。

今天晚上我们继续讲一下 s g 三五二五的引脚定义和工作原理，那么上一节课我们讲到了第八脚软启动脚，那么软启到软体，软启动脚接个电容，然后直接倒地 啊，然后第九角，第九角就是补偿角，那么第九角是怎么来的呢？这个角是运算放大器的输出角啊，运算放大器的输出角接的是第九角，那么第九角用来什么用呢？用补偿，然后反馈啊，补偿和反馈，那么他 他呢直接可以接一个电压，那么控制控制这个麦宽的啊，控制这个麦宽，还有就是反馈的作用啊，起反馈，然后接个电容，接个电阻，直接反馈到一角，那么这个 反反馈到反向输入器的，嗯，反向输入单，那么这个就负反馈啊，负反馈， 那么第四角就下次档就是关断角，那么这个是电流检测或者短路保护角啊， 那么他是高电瓶的时候，高电瓶的时候，那么这里面的输出就没有啊，那我们看一下他高电瓶的时候通过一个电阻 啊，然后有两个二极管，把这一点的电位前位到一点四伏，那么也就是说假如说这个二极管是归管的话，那么两个二极管 导通，那么他就一点四伏，所以这里被前卫在一点四伏啊，那么一点四伏的话，把这个三极管那么 导通啊，饱和导通，那么也就是说这那么三极管的积极接的是第八角软体中的一个电容，也就是说把电容的电把它放掉啊，把它放掉，那么放掉以以后呢，这一点的 定位呢？就是零啊，他直接放掉了吗？对，约等于零啊，零的话，零的话接待返乡，呃，接待比较期的， 呃。反向输入端的话，那么也就是说这个正肯定要大于这个零吗？这个是三角波吗？这里 这里是三角波，是这个电容上过来的啊，电容上过来的三角波，然后这里是高，这里是零，那么输出是一，一的话， 那么这里也是一，那么一的话，这里是或飞门，或飞门的话，那么那么这个这里飞一下就是变成零了，零的话是低定位。他这个三极管， 他这个三驱管就不能导通啊，下面也也是这样的，这个三驱管不能导通，那么这两个三驱管，这两个三驱管不导通的话，那么输后面的输入就输出，输出驱动就没有啊，啊，所以就关断了啊，关断没有输出驱动，那么这个是第四角， 那么十一角我们看一下，嗯，十一角接的是驱动的输出啊，十一角，十四角也是驱动的输出，那么驱动后面的模式管的啊，驱动后面模式管，那么十二角呢？是接地， 那么有 d 肯定有有个电压嘛，那么电压就是手脚就是电压啊。八 a c v 类结，那么 o v c c 啊，这个就是电压啊， 那么十三角，十三角，那么十三角的话是是 这个里面就这个管子啊，这个管子的集电集啊，集电集，把两个上面的管子，这两管子上管，还有这下面管，两管子上管接在一起啊，接在一起的话，他只接十三角啊， 接在一起，然后接那个 vcc 啊， vcc 也就是接供电啊，集电器都接供电，两款是集电器就接，都接供电， 那么十四角是驱动的输出啊，那么十六角就是这个基准啊，基准点压，那么也就是说通过十五角，嗯，通， 通过十五角有个电压过来，然后这里面是 dcdc 模块，降压模块，然后把它降到基准电压是五点一伏啊，五点一伏， 那么这个五点，这个五点一伏呢？然后通过一个电阻直接接到这个运上发扎器的铜像输入端啊， 同样输入单，其余接到二角，那么也就是然后呢同样输入单有反向输入单，也有这两个电压进行比较啊，比较， 那么基本的简单的分析一下它的原理，就是这样的啊， 我们还讲一下这里面的欠压锁定啊，当这里当这里的电压低于八伏的时候，那么这个欠压锁定模块呢？输出一个 一个电瓶，输出一个电瓶的话，然后直接到这里把这两个二极管也导通，导通的话，这里也是一点四伏，一点四伏的话，这是 就是这个三极管保导通饱和，饱和以后也就是把第八角的电压拉到零，拉到零的话，这里是零零零的话，那么这里比 比这里高，正向比反向高的话，这是一一的话是也是锁定啊，这里面，这里面也就没有输出啊，这里面也没有输出，还有这里这里的梯梯形出发器的话，那么我们说过，那么震荡，这个震荡器的输出是一个 方波啊，方波，那么这个这个高的那一段是死死区时间吗？这死区时间怎么来的？就是呃，五角电容对七角进行放电的时候，那么这一段就是死区时间， 那么这里是高电瓶，高电瓶啊，正常机输出的是高电瓶，那么这高电瓶死区时间，那么死区时间他的上升演的时候就是触发这个梯突发器，梯突发 发起，让这突发器进行翻转，翻转，翻转。那么假如说这个 q 是零的话，那么这一的飞吗？飞啊， q 飞，那么就是一啊，也就是， 嗯，也就是控制，控制，这个控制，这一个只能有一个导通，另外一个就不能导通啊，这个意思，那么这里这里假如说是 零的话，零接过来，那么或飞就是一一的话，这个管子导通，导通的话他输出一个驱驱动，那么这里这里是零，那么这里就是一吗？飞。 q 飞就是一一的话，好，一一的话一的飞就是零，零的话这个管子就 没法，嗯，导通，没法导通的话，这里是没有输出过来的，这这里没法导通，这里就没没有输出啊，就是只能有一个一个管子进进行导通，这个这里突发器就这个意思啊，那么这个锁定器呢？只要这里是 这里是一的话，那么也就是说后面也没有驱动啊，一的非就是零吗？就是锁定啊，锁定。 还有还有一个我们上一次讲过，这个之前讲的是一个批管，一个 n npn 管，一个是 pnp 管组成的，一个推完，那么这里呢？是两个 都是 mpn 管组成的，那为为什么这里是两个 mpn 管呢？因为这里面有两个 两个相反的信号给他的，那两个相反的信号给他，那么肯定是一个导通，一个没法导通。那么上一次我们讲的这个电路呢？也是一个推网电路，也是推网电路，但这个推网电路 是一个信号过来的啊，一个信号过来，一个信号过来的话，那么假如这个导通的话，那个那个就不没有导通啊， 这个意思啊？一个信号过来的，那么这里，这里是两个信号过来的话，他可以有两个同样的管子啊， npn 管就可以实现推碗啊，可以实现推碗。

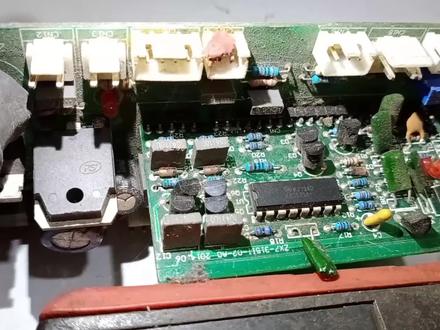

二三四五六七 八九十十一十二十三十四十五十六十六个角，对吧？这边也是一样，一二三四五六七八 一二三四五六七八。来这把这共十六个角啊，总共十六个角。我们来看一下这三五二五的所有的引角功能和它的作用，我们一定要把它搞清楚。 首先我们要知道的，它的这个十五角 v、 c、 c 和十三角也是磁电及内部电 电源，他的电压就是供电十五伏十五伏啊。啊，那么他的十四角是输出角，迈宽输出，迈宽输出啊， 呃，十四十三、十二十一角迈宽输出， 他的电压五点三伏花波正常，五点三伏正常啊，这是输出角。那么他的第十六角和他的第二角 它叫什么角？它叫基准电压角， 五点一伏。对，第一角是接地啊，不用管它，第二角，第 三角不用管它第四角不用管，它是个空角。第五角和第六角它是一个频率角，对，是一个频率角啊，我们假设它就是一个频率角， 不是假设他就是个频率角啊。来我们的第八角就是一个保护关段，保护关段角就是一个保护角，包括环启动，我们昨天晚上直播的讲的环启动， 还有啥？我们的关断脚防启动和过欠压、过流、 过热，对吧？都是这个角啊。所以说这个八角的功能你看比起他的多多多少啊。第九角给定和反馈这两个角的电压分 分别为四点八伏左右、四五伏左右啊，对，那么八角是关断角五伏，九角是四点八伏。第 第十角空角不用管它，如果你要管它，它也可以，它也是个关段角，但是一般用的机器比较少啊，大于一幅关段 关断，芯片外宽啊，这关关断大于一幅关断啊，那么其他的引脚都没有作用的啊，这个石油脚是基准电压脚，你看到没有， 三五二五就记住这一点就行了，我们把它记下来。总共这些角有有作用？第一角接地，第二角记录力安，第三角空角，第四角空角，第五、第六、第七是一个频率角，第八角是功能引角啊，第九角也是一个给定反馈输入角。那么第十角关 转角大于一幅，一般大机在用，小机就不用啊，那么这个是我们的麦宽输出，这个是麦宽输出两个电线角，其他的没有画的多是空角，没有用来接下来。

下面我给大家讲解和分析迈宽控制芯片三五二五的工作原理以及三五二五内部电路的分析和控制过程。 三五二五它是电压型外宽调节芯片，在我们焊机上主要用在毛屎管裂变和 r g b t 半桥驱动 驱动焊机上面采用三五二作为麦宽调节芯调节芯片用。目前市场上的裂变焊机也都大多数采用三五二五和三八四六这两种芯片。三八四六芯片的电路分析我已在已经在之前给大家讲 讲解和分析过了，外宽调节芯片实际上它就是焊机的核心控制芯片，大部分焊机的故障都是因为控制芯片工作不正常引起的。 因此我们只有熟练掌握外宽控制芯片的内部和外部的控制原理以及控制过程，才能有效快速的判断焊机的故障点， 提高维修水平。下面我就给大家详细分析讲解电压型迈宽调节芯片的工作原理以及控制过程。第一部分我们讲三五二五内部结构以及迈宽调节过程， 这是三五二五的内部电路谱，它的内部工作原理图。首先我们第一部分 先讲三五二五的角的定义和功能以及在焊机中的作用。三五二五与三八四六一样，都是有十六个角，是双排双立的一边八个角。 先我们先从第一角开始，第一角它是为内部有一个误差放大器的反向端，反向输入端，这是一角，一般可以接反馈电流信号，但是在我们这个焊接的设计使用中，这一角一般是接地的 二角，这是二角，它是三五二五内部误差放大器的一个同向端，同向输入端，它实际上它可以接给电电流信号的，也可以接基准信 号，基准电压，在在我们焊机的设计使用中，他是接基准电压的，这个二角是接基准电压的， 那么我们讲到这个误差放大器，就先讲九角，九角为误差放大器的输出端，又叫补偿端， 在焊机中应用中这一个角，这个九角一般是一般是是输入给定电流电压与反馈电流电压比较后的差值，这一点它与三八四六的五角功能它是类似的， 都是给电电流电压与反馈电压比较后的差值输入到九角，输入到这一点，也就是我们这九角。 这里我要讲一下三八四六，呃，三五二五这个误差放大器，它与三八四六内部的误差放大器的镜子是类似的。三八四六也有一个， 人类也有一个误差放大器，这个误差放大器他的这三个角可以接成电压跟随，同样可以接成电压跟随器、比例放大器和积分比例放大器。 但是这个误差放大器有它存在很多缺陷，存在的主要缺陷就是它的带宽比较窄，响应速度慢等缺陷。所以在焊机，我们焊机的硬要求动态响应要高要快，带宽要宽，那么它不适合于我们在焊机上当电流环调节， 所以说在焊集中，这个木材放大器基本上没有没有用到，没有把它接成比例放大器和这个积分放大器，那么它一般它实际上这个电压电压调节芯片，它用在直流为 压电源，就是开关电源上面的，他不是为我们专门为焊机设计的，他在那个地方是这个这两个角，这个放大器是可以利用的，一般这个时候他的反向在一角是输入返回信号的，二角是给定信号的或者是基准电压信号的进行调节输出电压的， 那么在我们焊机上这一块没有用用到它，我们只是把这一角接地，二角接成进一个基准电压，这个接法最后使用。我们在讲电路时再给大家介绍， 那么下面我们接着讲三角，三角是三五二五内部整档期的，有一个外机同步信号的输入端， 他是外接的，本身没有，那么也就是说如果有多个三五二五芯片同时工作的话，那么我们要考虑他的频率要同步，那么就接一个外接，有一个同步信号是从三角接入， 在我们这里一般不用。第四角也是内部诊断器的一个输出端， 这几档他是输出时钟脉冲的，也就是说他向外面提供同步信号也是用于多个三八四六啊，多个三五二五芯片并联运行的时候，他输出同步输出跟其他三五二五进行同步用的。在我们一般焊接这个电路里面也没有用他，所以三角、四角一般都没有用到， 这是四角，五角，五角是内部电容放大器是是内部整档器的一个 电容接入电电池电容的，也就是接整张电容的， 六角是整档器外接整档建筑的，也 就是说接一个定时电阻的，接弱端五角和六角，一个接电容，一个接电阻就产生震荡，使震荡器它产生的频率由这个电，这个外接的电阻和这个电容的大小来决定的它的震荡频率。七角 七角它是内部整档器的，有一个放电段，它内部有一个三极管，我们叫 v t 六，我们给它编号成 v t 六，它是接在这个地方的， 它是一个放，它是一般它是外机一个放电电阻，那么它是通过五角和七角之间进一个电阻作为它的放电电阻，构成一个放电回路，这个我们讲等档期时候，我们等一下再再说， 这是三五二五所特有的功能，它实际上就可以把这个放电回路和充电回路把它分开，用它的大小来调节它的放电 时间，也就是调整时钟脉冲上面的脉冲宽度也对于我们焊接来说就是调节死区的，那么他就通过五角和七角上的电阻大小来调节这个脉宽输出的死区大小。这个是三五二五特有的三八四六，没有三八四六是他共用的， 是通过调调节这个定时电阻的，那么他这里就可以把它单独把它分开，进行单独来调节这个死区的 第八角，第八角称为软启动端，它一般是外接一个启动电容，就称为软启动，它也可以作为过电流欠压保护的输入端，这一角也非常重要。 死角球角，我们讲过了死角，它是外部 这个角输入高电瓶时，当他输入高电瓶时，三五二五的控制器他输出。 记得关注再走哦。

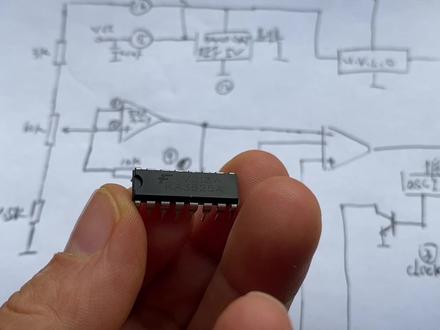

搭个 k a 三五二五芯片电路，后面是手册给的参考图。先把供电这部分接上，供电用了一个七八幺五点，接上来以后，十六角由五伏基准电压产生， 这里五角和六角接上电容，电阻以后，据说会产生一个锯齿波电容电阻接上， 但是没有波形，五角和七角之间有个电阻，他给电容放电，赵老师说是用来控制死去时间的电阻和电容，加上神奇的锯齿波，居然给出现了。 现在把这部分电路接上，二角的分压电阻，九角给一角的反馈电阻接好了， 接上来以后，十一角的输出波形就有了。二角分压增大，占空笔不变， 二角分压减小，占空比逐渐减小。九角和一角之间皆有十 k 反馈电阻。现在看一角电压情况，现在是二角电压，再看一角电压， 有了反馈电压竟然是一样的。十角和十六角加五 k 电阻， 电阻加上来碰一下，输出波形消失了。看看把脚软启动这个电容作用， 把脚电压四点八伏，把电容装上拔了，输出没有变化。 八角和地给他接个电阻，书上说波形会消失，我丢，真的消失了。

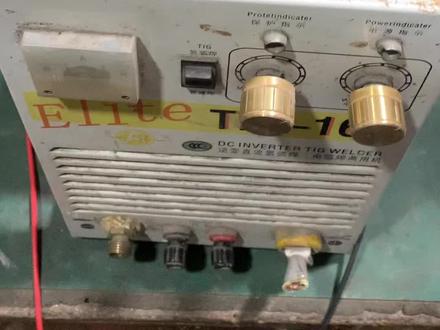

那么今天拿着一台圣火的老古董，一台雅化按机，那么这台机器呢？是开机没有空载，没有高频，那么现在我已经把强电断掉了，开机给大家看一下，我们直接测量 八角，那么现在因为打的是电焊功能啊，所以说他八角是直接有一个四点七伏的，那么八角有四点七伏，那么证明八角正常，再看一下九角，九角没有定下， 那现在呢？因为这里有太多灰看不清，我现在拿香蕉水把它洗一下，然后看的清楚一点，我们来看一下九角为什么没有顶啊？ 那现在这一块我已经刷干净了啊，我刚刚看了一下，发现这九角电压他是怎么没有的呢？又是怎么来的呢？这边他是接了一个电阻从十六角过来的，那么十六角这边又接了一个跳线，是吧？从二角过来的，所以说这个 二角十六角是连是一个导通的状态，那么十六角跟九角又是接了一个电阻串联的状态，所以说我刚刚量了一下，二角，十六角，九角他都没有顶梁，但是我又量了一下他供电是吧？十三十五角是他供电，十三十十三角有十五伏，十五角也有十五伏，那证明他供电没有问题，所以说这个时候我怀疑他是三瓦五坏了， 那我就把换了一个三瓦五上去，那我发现二角五伏正常，十六角五伏正常，但是九角呢？他电压只有二点几伏，那为什么会这样呢？那我刚刚仔细的看了一下啊， 他这个东西，因为他是这样插件款的插上去的，那么这台机器又由于过于老旧，所以说导致于他这个这一排啊，这个触点呢，他都有点那种氧化的那种技巧，所以说现在我们要把这个桌子给拆了，然后 直接把这个新的三瓦五给他焊上去。那趁现在还没换的话，我把这个电压车给大家看一下啊，这样我们开机，我们看一下他二角，你看二点九伏，正常来说是一个五伏的 二点九，二点六，那么十六角也是一个二点六，九角 二点四，是吧？这个电压都处于一个偏低的状态，那么我怀疑呢，就是他这里的毛刺，就说这个脚位的氧化所导致的，那么现在我把这个直接焊上去，现在已经焊上去啊，给他看一下这个换下来， 是吧？已经成这个样子了，这个角度成这个样子，现在开机 八角，对的，九角二点七，二角五幅，十六角十点九幅。 那现在这个机子基本上已经修好了，我把墙垫装上去，然后看一下有没有高频，那墙垫已经焊上去了啊，现在直接开机哑环，那么这台机器就这样修好了。

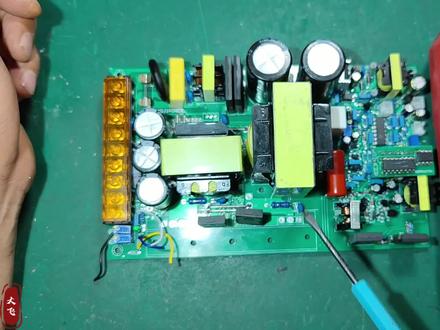

好，我们接下来看一下这个电源，这个电源是一个美容仪，上面的电源，输出的电流跟电压都可调，他的最高输出电压是一个四十五伏，最低的话可以调到零伏。那么这个电源是什么故障呢？网友，没有留纸条，最后我打电话联系他说 开始两个管子炸了，他换了两个管子，然后把刺激的肿瘤管拆了，也测了一下，没有发现问题，穿上灯泡还是亮的，那么到了我这， 我仔细检查了一下他的前急啊，他换了两个开关管，那证明开关管击穿，所以检查了一下开关管的驱动电路，发现他这里这个驱动电阻二极管都没有问题。 最后检查他这个图腾电脑，发现这里有一个四幺四八，还有在这个地方有一个四幺四八开路是开路性的故障。给大家来看一下这两个二极管，就是这两个二极管，咱们现在来测一下，打到二极管档位， 这是反向不通，测一下正向， 你看正向也是不通的啊。呃，把这两个二极管换了，换了再通电的话还是故障依旧还有短路。 呃，那么网友说他测到输出端有短路，输出端有短路的话，输出端就一共这么些东西，整理二极管还有电容，这就负责电，这没有啥了，我们 首先怀疑是电容，看是不是有击穿的，把电容拆下来量了一下，没有击穿，然后呢，把二极管拆下来测二极管本身没有损坏，哎，我说这是板子上输出端再没有啥东西了。最后发现什么呢？ 发现他在把这两个二极管拆下来焊接的时候，这里焊连吸了，所以侧到有短路， 咱们把它联系的地方给分开，再测的话，输出端已经不短路了，然后通上电源， 再次试机，结果还是没有输出，指示灯也不亮，那么就来测他这个芯片，这个芯片是打磨掉的，不知道型号，最后根据这个电路分析 得出他是一个三五二五，那么这个三五二五的供电是十五角， 他的供电来自于这块板子的辅电，这是辅电啊，辅电的变压器，辅电输出的滤波电容整流二极管，这是辅电的控制芯片，是一个四角直插封装的一个芯片， 内部集成有开关管。接下来测量辅电输出有一个十三伏正常，到了这个芯片 十三伏也是正常的，他这个辅电除了给这个三五二五供电，还给这里这个 lm 三二四供电，还给风扇供电啊，这一漏辅电是正常的，那么这个三五二五的供电正常，我们测量他的五伏急准 也是正常的，他的十六角是五伏基准，然后测量他的保护角，八角有一个四点七分也是正常的，但是他的十一角和十四角就是没有输出。 最后测量其他银角的电压，发现一角为零伏，二角为零伏，那么一角是采用回来的电压跟二角进行比较的，那么二角正常应该有一个二点五伏， 他竟然没有，所以我们顺着他二角这个线路往过长啊，二角从这下来接的是这一个电阻，这一个二极管，然后呢？到了哪里呢？这个二极管他最终去了三二四， 呃，这里这个店组最终去了这一个点，那么这一个点顺着背面这个铜箔过来，到了这， 这里原来有一坨胶啊，是覆盖的，那么看到这里有两根短接线啊，这个短接线是我后面接上的，为什么要接上呢？因为我把这个胶刮开之后，发现他这里这里有两个点 是被人为给割断的啊，他为什么人为割断呢？原来这个胶打的时候，好像是出场的时候就有胶 打的，不是这位网友，他故意整我的啊，最后我问网友呢，网友说他同时奇怪的还 一块小板啊，给大家看一下这块小板，这是这块小板啊，小板上这里右边啊，这里有四根线，对应接的是板子，这里这四根线 看这样接上去，等于他原来就没有用这两个电位器，他用的是一个模拟控制量来控制他的输出电压啊，就是不用这两个电位器，也可以调节他的这个输出电压跟电流。这里有四根线，这里四根线 上面还有一块主板是插在主板上面的啊，这里还有一个供电，供电也是插在另外一块板子上的，所以说他原来把这两点给断开啊，把这两点断开，他是用的一个 可能是类似于触摸屏的一个东西啊，控制他的电压跟电流变化的，那么他把那个那块板没有寄过来，所以说这块板咱们也用不上， 用不上的话正常的话他这块板不接，那个外面那个模拟量应该也有输出，所以说茶的这里啊被人割断了，所以咱们把这里给 连接上之后，再来给这个板子通电，发现他二角跟一角的电压也正常了，测量输出的话 也正常了，最高可以调到四十五伏，最低可以调到零伏， 这块板子的整体做工还可以啊，从这二百二过来之后，经过交流抗干扰， 然后经过两个并联的整流桥整流，然后电容滤波，这两个电容是串联啊，这个板子是一个半桥的驱动啊， 这个三百一十伏一路送到这个府店，一路送到主的变压器，通过这个三五二五 驱动这里这个图腾电路来带动这一个小的脉冲变压器，这个小变压器来驱动这两个管子，带动大变压器产生震荡啊，从 刺激经过二极管整流，然后这个储能电感啊，再经过滤波输出咱们需要的电压，下面给大家来通电 试验一下啊，把这个万用表直接打到电压档位，然后咱们把它接在输出端， 然后给输入接入二百二。 好的，咱们家里通电， 大家看一下啊，指示灯正常点亮，看正常点亮，然后现在他的输出电压是一个三十六分，咱们现在把这个电压往高的调，调节这一个电压 电位器，你看它可以调节最高的话能调到一个四十五伏，看四十五伏这是最高电压，那么咱们现在往低的调啊，往低的调， 这个最低可以调到零服啊，咱们直播的时候已经给大家调过了，所以现在给大家来看一下，能调节就可以了啊，你看， 所以咱们还是原给他调到一个三十五伏吧， 好，调到三十五伏断电， 那么现在咱们把他原来给人为割断的那个地方给 重新连接上了，嗯，这样可以使用，如果说网友他要继续使用这个模拟量，就是这个触摸调节的话，就是把咱们连接的那个两个地方给断开就可以了啊，继续用他的这个 外边的这个调节就可以了。这个板子啊，这也是修的历经千辛万苦啊， 前面的问题解决完了，最后是在那个白胶下边才找到问题啊。好了，那么这个板子的维修就给大家分享到这里。

大家好，又接新一台焊机，大众焊机，开机之前先测量一下 他的输出，看看有没有短路下降， 输出正常。嗯，打开机箱再看看里边什么样，打开机箱 没有发现明显的烧黑炸毁的痕迹。下面咱们通电。好，这台焊机呢？通电 亮黄灯保护，呃，测量一下输出， 输出电压为零。那么现在咱们要排查上半四点电位， 然后黑标笔接风扇的负极红标笔测量四点电位，四点电位二十五伏风波。 经过七七四十八小时的跑线排查，发现 三五二五芯片，十五角供电，十二伏正常，十六角五伏基准电压工作正常。 呃，八角四点八伏软启动也是正常，测量十一角和十四角， 哎，无输出，导致四颗管子风波。下面我换了三五二五的芯片， 然后毛病已经解决，现在通电，大家看保护灯， 地面电源灯亮起，测量四点电位 十四伏，现在这台焊机已经完美修复。
