securecrt串口调试操作教程

大家好，我是网络工程师阿龙，我的 hcia 唯一编号是三五五八。每天分享一点网络知识，每天进步一点点。 今天我们要分享知识是如何用 c q c r t。 来登录 e n s p。 模拟器调试设备。可能有同学不喜欢使用 e n s p。 自带的调试窗口，习惯用 c r t 来调试，毕竟咱们工作中也经常使用 c r t 来调试设备。首先双击 e n s p 模拟器， 然后从设备区拖两台路由器并连好线，然后一键启动两台设备。 接下来我们需要查看一下每台设备的串口号是多少，选择 r 一这台路由器，右键选择设置，然后点击配， 就可以看到串口号为二千了。顺便也查看。按照上述方法查看二二的串口号为二千零一。运行 cqcrt 之前，我们现在先在 ensp 查看一下初始设备名是什么，是华为， ok， 现在我们就可以双击 sicqc rt， 点击快速链接协议，选择 towner， 主机地址填写一二七点零点零点一， 这个地址就是资本地基你所用的这台电脑，因为 ensp 运行在这台电脑上，端口号填入刚刚查看的串口号二千，然后点击 come， 就可以成功登录到设备了。 同理，如果想登录第二台设备，参照上述方法，主机地址不变，只需将串口号改为二千零一就可以登录了。登录后我们可以修改一下设备名， 修改后我们可以在 ensp 上面也去验证，看看是否已经修改了，可见设备名已被修改，说明 crt 成功登录。怎么样，你学费了吗？

大家好，我是网络工程师阿龙， hci 认证全球唯一，编号三千五百五十八，有同学私信说 crt 软件全英文的，他有点看不懂， 金天龙安排，如果看不懂英文，可以网上搜索汉化教程，对 crt 汉化，这样菜单就可以显示中文了。 二、今天龙哥简单介绍一下英文界面的 crt， 例如我现在想用 crt 登录 ensp 模拟器，我需要先看一下 ensp 的串口号是多少， 可以看到是两千。现在运行 crt 有两种方式创建绘画连接，一是点击 quickness， 就是这个闪电的图标，然后设置 pro 考协议，根据情况来，如果你要用 ctrl 线连接到设备，就选择 siri， 如果是用 ssh 方式登录就选择 这里。我们选择 tellnet 登录模拟器，所以选择 tellnet 主机地址，这里输入 ip 地址，由于 enfp 是在我电脑上，所以输入还回地址即可。幺二七点零点零点幺，这里的 poor 就填写刚刚我们查看的创口号两千，最后点击可奈 连接就可以开始使用啦。另一种设置方式是点击绿色新建绘画，就是这个加号的图标，然后设置协议，根据情况来选择。点击下一页， 在 host name 输入 ip 地址，模拟器就输入幺二七点零点零点幺，破设置模拟器，就设置刚刚查看的串口号两千，如果是 toni， 默认设置二十三， ssh 设置二十二，然后点击下一页， 设置 ss 妹妹集绘画名称，这里我起了 sw 幺，点击完成。怎么样，你学会了吗？

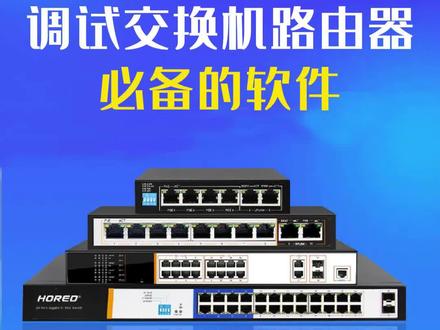

调试交换记录油气必备的软件。首先连接配置线，然后打开电脑的设备管理器，查看配置线的这个 com 口的编号，这里是 com。 三。接下来打开 crt 软件，然后打开 crt， 选择新建连接。在这个协议地方呢，选择 s 开头这个串口。 接下来 com 口编号，选择刚才所看到的 com 三。波特率选择九千六百，这个是和设备的波特率保持一致。右边这个留空的勾要去掉，否则会连接失败。然后点连接按钮，这样的话就连接进了这台设备。

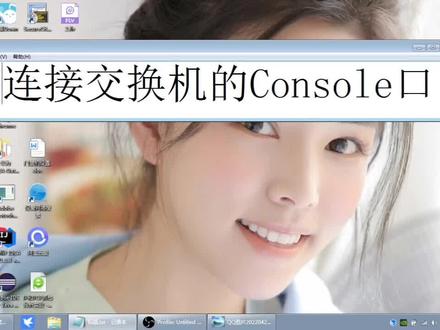

大家好，我是华省，今天我们讲一下如何连接交换机的康受口，因为我们学习网络第一步就是要把我们的设备跟交换机连接起来，这样我们才能调试它。 我们先做一下交换机的康收口 啊，这是一台交换机，交换机这里这叫电口，就是插网线的口，叫电口，但我也不知道是谁起的名字，你说叫网口多好，但他非叫电口。然后这边呢叫光口， 我们看一下这一部分啊，这叫电口，这叫光口。光口呢是插光模块的，就是可以插四个 光模块，通过光缆连接上端的设备，因为上端的设备数据交换比较多，光缆通过光模块传输，他的 传输速度要比较高，哎，还有一个口叫康守口，这个康守口就是调试口，你用网线插到他上面，他他是没法联通的，你只能用调试线 连上它，就可以对这个交换机进行调试了。我们看一下调试线啊，买交换机的时候，每个交换机基本上都会送一根调试线。 我们看一下啊，送的调试线，是啊，送的调试线都是这样的，这边是个网口，这个网口就 插了交换机的这个抗皱口，这个是个串口，这个串口呢就插到电脑上的这个串口，就是台式机的主板上都有这个口啊， 新式的可能没有了，老式的都有这个口，但是你说我去机房调试交换机，我总不能搬着一个台式机去吧，那我一般都是拿笔记本去啊，但是抱歉，笔记本上没有这个口，就笔记本上 早就取消这个口了。那怎么办呢？我们看一下图片啊，有这种情况啊， 你可以另外再买一根线，这一根线呢，他是一个转换，转换口啊，他这个转换头插到这个调试线上，然后另外一头呢是 usb 口， 把 usb 口插到你的这个笔记本上，这样你就可以联通这个交换机了，这是另外再买一个线，然后这样， 但是这样弄起来很不潇洒呀，所以说大部分都是用的这种线，看一下 啊，用的这种线，这种线就是一头是 usb， 一头是网网口，直接把这个网口插到 ctrl 口上，把 usb 插到电脑上，这样的话就能连接这个交换机，调试它。 我们先把这个 usb 口啊插到这个电脑上，把网线插到 ctrl 口上，我这个电脑已经插好了，然后我们又系我的电 电脑选管理，然后我们点设备管理器，这里有个端口，这个端口就是 c o m 五，我们要记这个 c o m 五啊，然后打开 crt， crt 软件， 这是我以前用过的，我们点快速连接，在这里选这个倒数第二 s 开头的 s 一这个，然后选这个端口五 转九八零九六零零，这个去掉。因为交换机他的波特率就是九六零零，有一些防火墙，他的波特率比较高， 可能到一万多了，但所有的交换机跟路由器都是九六零零，你算九六零零就行，然后保存绘画，然后点击连接， 这样就可以连接到那个交换机了。连接之后他一般是要让你输入账号密码，账号呢是铭文的，你打进去他就会显示 密码，输入的时候他不显示你，你就是按完之后直接回车就可以，然后就进入交换机了， 因为我这个网线没有插，没有插交换机， 而且他可以保存绘画，保存绘画之后你再打开的时候就比较快了 断开，这样我们就可以进入这个交换机的系统。那对他进行设置，比方说哪个断口，哪个断口怎么设置？嗯， 这里面需要注意的是一个这个东西啊，这个线他是需要驱动的。有一次我同事他借了我的，然后去现场调试，结果他那个电脑上没有装我这个线的驱动，所以他 插到电脑上以后不显示。所以如果是借别人的，一定要确认一下你的电脑上有没有驱动，如果没有驱动， 那你只能下载一个启动精灵，或者启动人生，然后用启动精灵 安装一个驱动。我们今天先讲到这里，明天我们再讲这个线有什么区别，我们应该选购什么样的线，质量会比较好。好的，谢谢大家。欢迎关注我的西瓜视频账号。

要如何配置交换机？拿我们比较常用的 fq crt 这个软件为例，首先我们需要准备一条 ctrl 线，将水晶头接入交换机对应的 ctrl 口， usb 端接入 pc 电脑上，打开配置中端，确认配置线的 com 编号，然后打开 crt， 选择新建链接，选择对应创口，然后根据我们刚才确认的抗编号选择抗口波特率选择九六零零，与设备波特率保持一致。这里需要注意右边这个选项，不要勾选，否则可能会爆错。然后我们进行连接，这样就可以登录我们这台设备了。

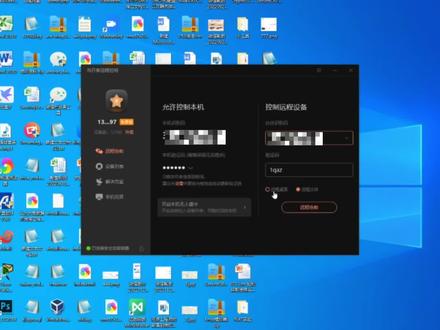

今天呢我们录一期完整的给客户远程通过软件的来调试交换机，我们首先呢来查看这个电脑的 com 口是紧，然后我们看到以后呢，紧接着打开咱们的 cit 软件 来设置咱们的一个串口，那么我们在这里呢会通过调试他的这个参数，九六零零啊，一直看不起。 剪开完以后呢，我们就直接可以进行给大家这个调试了，我们会这里会发现啊，咱们看不够设置错了，那么我们直接来修改一下，呃，科目三啊，修改串口的科目三， 修改完以后呢，我们再次啊进行一个连接，那这个时候呢我们就可以看到交换你这个正常的启动界面了。好，我们在这里敲回车啊，敲完回车我们设置一个八到二十六倍的一个密码。好，然后呢再次 次啊输入一个正确的密码以后呢我们直接交回车，那是不是就进入到一个配置仕途里面去了？其实呢客户的需求也比较简单，就是他需要配置两个网站，一到四十五口呢，给他加入到尾兰一里面去， 呃，四十六，四十七，四十八啊，三口加到尾烂六里面去，我们需要划分两个尾烂，并且呢配上三层的 ip 的纸就可以了。那么最后呢我们配置完以后呢，不要忘记输入一个赛物进行一个保存。

作为网络工程师，我相信大家都使用过以下两款软件，第一是咱们的 ccrcit， 第二呢是查晒啊，那么下面呢我们就来简单的介绍一下这两款软件的使用方法。 我们来先来看一下第一款 crt， 我们双击打开 crt， 然后呢在这里我们可以选各种的协议啊，我们一般呢是用串口线，我们就选 siri 啊，然后呢在这里修改我们自己的端口号，端口号是几你就选几， 然后呢波动力我们统一选为九六零零啊，那么在这里会把这个呃阿奇 s 这个勾给他点掉，然后呢我们点链接啊就可以了。好，那么第二个呢，我们来看叉线，叉线呢也是双击打开叉线以后呢，在这里我们会有一个呃新 键连接，我们点击一下啊，在这也可以选择协议类型啊，我们呃可以选择多种协议啊，如果用串口的话，同样也是选择 siri 接口啊，那紧接着来，在这个地方有个串口，我们点一下 也是需要滴修改单口号啊，为看不起咱们就看不起这里面会有一个波特力，我们也需要选择为九六零零。好，紧接着我们在这点击确定点击连接就 ok 了。 那么除了这两款软件呢，如果大家还有其他比较好用的软件呢，也欢迎在咱们的评论区啊，我们进行留言。

那他怎么去使用的呢啊？首先你要下载下载一个这样的一个软件，然后下载，下载了之后，嗯，通过连接服务器，然后进入到这个主页面， 可以直接快速连接。然后第二步就是设置他的主机名，一般主机名就是这个服务器的 ip 地址， 然后再通过用户和密码进行连接，当然要设置他的协议和端口，一边默认他的协议端口就可以了。然后第三步呢，就是创建他的写酒，就是你你第一步 连成功之后，他会自动创建需求，你下一次要登录登录到这个服务器里面，直接创建好的这个需求，点双击一下就可以直接进入就可以了。其实这个工具还是比较好用的，而且比较简单。

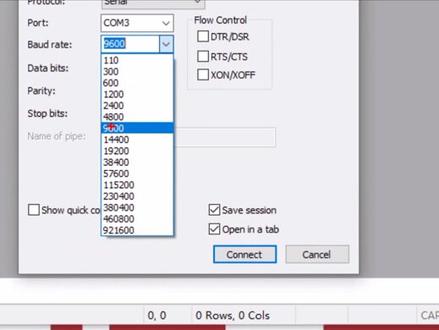

教师一台思科幺八零零，准备好抗搜线转换器，电源连好，电源转换器的一端连接抗搜线，另一端连接电脑，抗搜线的另一端连接幺八零零的抗搜口连好。我们开始调试。在电脑上右键此电脑管理设备管理器， 查看网络连接设备的接口， come on 口为 come on 三、打开 siricrt 配置界面，点击快速接口，选择 siri 模式， 端口选择刚刚查看到的科目三，比特率修改为九六零零，点击连接成功连接设备。今天你学会了吗？关注我吧！

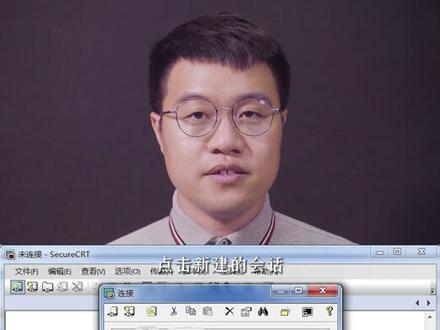

做项目的时候难免要自己动手配置，如果是个简单的配置，你都要请人来做，那你还赚个嘚儿钱啊！一般我们用空手线把电脑和设备连接起来，使用 crt 或者超级终端登录，打开 crt 新建绘画，在协议选择 several， 下一步在页面中选择端口为设备管理器中显示的空 波特率选为九六零零，不同厂商可能会有不同，自己查一下数据位，基友教业停止位为默认，点击下一步完成操作。点击新建的绘画，选择连接就连到设备中啦！

不知道 cit 怎么安装？看视频详细的一步一步教你如何去安装。首先是解压下载好的安装包，里面包含安装程序，汉化补丁以及注册机啊，网上都可以去下载，然后双击这个安装程序， 点式软件会自动运行安装， 然后选择下一步，选我同意再下一步， 然后在下一步选择第二个选项，然后选择下一步，在这里可以更改安装软件的位置啊，我这里选择啊，我的软件这个词盘 啊，你可以更改，也可以不更改，然后选择 ok， 然后再选下一步啊，再点下一步啊，继续下一步，这就安装完成了。然后打开注册机 啊，在这个注册机要以管理员身份运行 啊，这个按键是刷新的意思啊，然后选择激活啊，在这里要选择你的 cit， 这是激活成功的意思，点确定，然后再次激活 cit 成功，这个软件暂时就不用管他，也不要关闭。 返回到呃汉化补丁，把这里的文件全部复制， 然后来到你的 cit 安装程序他所在的跟目录，找到你这个安装跟目录，然后粘贴替换 替换，替换完成以后呢，往下拉，这里有两个 cit， 一个是 cit， 是带 cac h 的，一个是不带 ca 尺的，我们打开带 ca 尺的这个， 然后这里你看一下，他就是激活成功了，然后也已经汉化了，全是中文版。然后第二个再打开 cit 啊，这也是已激活和汉化成功了。那这期视频呢？就到这里，有什么不清楚的可以评论留言。

嗯，大家好，我是网红阿晨啊，今天呢给大家分享一下如何通过 suq crt 去登录 esmp 模拟其中的啊网络设备 啊，首先呢我们右击一台网络设备，点击设置，然后查看配置里面的串口号，这个设备两千，好，我们可以记一下，那么第二台设备呢，相应的我们点击设置，查看配置里面的端口号，串口号是两千零一， 这个时候呢我们就可以打开 c q c r t， 点击选择协议呢为 pro two 口，然后呢和斯内姆是就是本地的幺二七点零点一点一，然后端的话呢我们这里写两千，然后点 ct， 这个时候呢我们就可以登上 r e， 也就是我们这里的 设备第一台的设备啊，同样的我们可以， 大家好，我叫田林一，那么呢这个时候呢，我们就可以连成二二。嗯，今天呢分享就到这里啊，大家有疑问可以在评论区留言。

就是网络设备必备的软件 crt， 手把手教学第一步要准备好 ctrl 线连接到电脑上，然后我们打开设备管理器，查看配置线的烫边框，然后把 crt 软件打开，新建连接协议，选择开头的串口 放编号，选择对应号编号，播脱率选择九六零零，和设备的播脱率保持一致就行。右边去掉留空的后果，不然会连接失败，然后点击连接，这样就可以开始配置了。我在这里给大家准备了网工快速入门教程和视频题库、课件文档等等学习资料，有需要的小伙伴点击左下角链接预约课程免费领取！

大家好，我是网络工程师阿龙，我的 hcia 唯一编号是三千五百五十八，每天分享一点网络知识，每天进步一点点。 不知道大家使用 cqcrt 的时候是否遇到过这样一回车，命令行会空两行，简直是烦死了啊！今天龙哥就教大家怎么解决这个问题。首先，先暂时断开一下连接， 然后点击在菜单栏中的 option， 选择 session option， 然后再弹出的窗口里有个 connect， 选择 tellnet， 最后在 advance 中勾选 force character at a time more。 现在我们再次登陆看回车后发现不会再出现那种情况了。怎么样，你学会了吗？如果您觉得龙哥视频对您有帮助，麻烦您点个赞，以便下次及时收到更新。

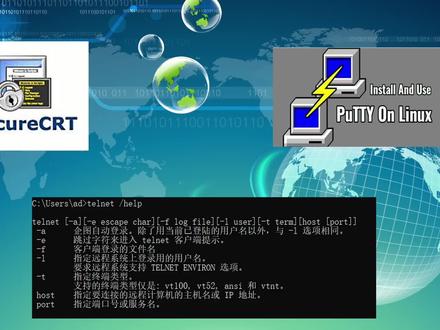

终端工具软件我们知道有很多，例如 sque、 part、 penna 等等，今天要介绍一款全能终端神器。话不多说，我们打开软件看看，右键新建绘画， 我们可以看到支持 ssh、 talent、 cereal、 rdp、 远程桌面、 vip 等等多种连接方式， 我们还可以打开多个绘画窗口，然后分屏操作。 另外工具栏里面集成了非常好用的网络工具，例如直接打开 cmd 网络状态查看、局域王扫描， 还有经常用到的网络抓包工具他也有，我们点开试试看，关键 都有彩色的，是不是看起来很厉害，还有很多好用的功能，有需要的同学赶紧去试试吧！

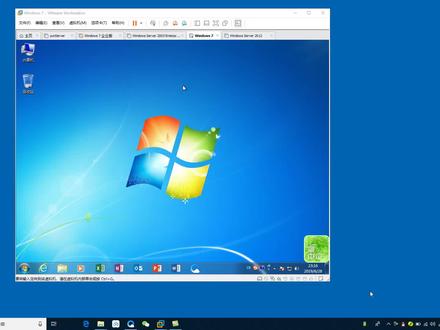

好，接下来给大家演示 crt 这个软件如何进行安装。安装包 啊，拖拽过来，在虚拟机当中进行安装， 在这呢分 x 八六和六十四位啊，如果你的操作系统是六十四位的话呢 啊，六十四位，那你就安装上面的 x 六十四，如果你的操作系统是三十二位的话，安装下边 x 八六， 好，我选择上面的 x 六十四。 好，选择下一步，然后同意默认下一步 安装 好，这勾都去掉吧，点击完成 啊，这时候呢，嗯，先不要打开这个软件了，需要对他进行破解 啊。首先呢这些信息，嗯，先不要输入，先打补丁，派指就是补丁的意思， 然后选择这个路径，路径在哪呢？我找到啊，这个安装的这软件路径，选择属性，然后打开文件位置好，这个路径呢，我复制 在这，选择 ctrlv， 打开，选择 crt， 可执行程序，他告诉你这个答， 固定失败，他告诉你的就是以管理员的身份来运行这个程序，先取消吧，这个点右键以管理员身份运行， 这时候再打布丁，选择 crt， 他告诉你啊，布丁打成功了， 来粉丝，然后又告诉你成功。好，这时候先不要关他，打开你安装的这个程序， 他呢会弹出那配置文件，在那默认，然后呢需要让你输入序列号数据， 好，这时候呢，嗯，第一项， 什么也不签，然后选择啊，手动输入序列号，这时候进行复制这些信息，内幕 坑排内公司，下一步序列号 来三四 k。 这么长， 下一步 ecodet 啊，这些信息都签完以后，这个不用写，下一步，点击完成 啊，这时候选择下一项，第二项，维斯奥特和腾飞格点击， ok， 这时候就可以关闭了啊，这时候这个 cr 器他就是一个啊，就已经破解成功，在这呢，我们可以新建连接 啊，然后你是 tonet 还是 ssh， 那在这呢就可以使用正常使用 cr 七这个软件了 啊，到此为止呢， cr 七这个软件已经安装并破解成功，这个也没必要汉化，我们用的就这么几项功能啊，知道连接，然后快速连接啊，知道这几项就就可以了。 好，这个按 cr 器安装呢，就跟演，就跟大家演示到这。

刚才有个学生使用 c k c r t 这个软件，呃，通过这个 com 口来配置华为的设备，呃，连过去之后呢发现，呃，敲回车没有动静啊，没有任何输出。原来呢是多选了一个选项，我们来看一下是怎么解决的。 咱们打开 c q c r t 这个软件儿，呃，协议呢？咱们选择 c l 六这个口儿啊， 呃，咱们找到这个卡姆一口啊，这个波特力呢，咱们给他改成九六零零这个选项呢，咱们选着呢看啊，然后点确定， 这个时候呢，我们调回车，你会发现什么内容都不输出。然后我重新改一下啊，还是九零零把边上这个选项取消啊？把这个取消，然后再点，然后再点回车啊，就能够配置了。
