补全三视图中所缺的图线入门教学
接下来呢，我们来学习一下啊，学习一下不画三四图里边所缺的线啊，这个内容呢，对于我们机械制图里边是一个重点的啊，是一个重点的，所以呢，需要大家啊，需要大家 是咱们的重点内容啊，我们呢需要大家啊，把它掌握啊，需要大家把它掌握，所以接下来这种题型呢，就是对于大家来说相对还是一个啊，难点还是一个难点，所以接下来呢，给大家说一下，我们如何的快速的把这个图里边呢补全了。 首先第一点啊，大家呢，在脑子里边一定得有这个大概的啊，大体的，他的立体图是什么样的啊，立体图是什么样的？接下来我们补的时候就根据投影规律来补就可以了啊，所以补的时候，首先 我们呢从主视图里边看啊，一个斜直面和一个斜面啊，咱们说过了，直要是直的和斜的相交，他肯定有交线啊，所以高拼旗好对应的左视图啊，这个地方呢，高拼旗划过来，这有一条线啊， 补上就可以了，大家注意啊，粗实线咱们不做辅助线了，知道从这里高频起对过来的就行了啊。紧接着再看啊，他呢主视图看从上往下看的时候，也是一个直面和一个斜面的胶线，所以对应着呢，我们俯视图 也有一条线从这个地方对应下来啊，好从这对应下来啊，他这里呢，也给他补上一条线啊， 好了，俯视图这里啊，也补上这条线啊，补上这条线，他是一条 直线啊，给他画下来好，有的同学可能会说到了啊，那为什么我画下来之后我都知道他在这边还是接着往下画呢，这通过需要看，大家会发现啊， 这个高的地方对应的是这个宽度，他是呢，在相对来说在物体的后边啊，物体的后边，这边呢是物体的前边啊，是物体的前边，所以他在后边，所以我们常对症画下来之后就是这条线啊，这条线 好，紧接着再来看啊，通过主视左视图啊，左视图从前往后看，注意这个左视图啊，你会发现啊，他这个面和这个面呢是不平齐的啊，不平齐的也有这个的 靠前，这个靠后，所以对应着呢这个位置啊，我们呢主视图一定要注意啊，宽窄发生变化，咱们也是需要补线的，所以在主视图这个位置呢，我们需要来补一条线， 好了给他补出来啊，补的时候这个线大家一定要注意啊，不能长也不能短啊，一定要让他整好呢，到了轮廓线上就行了。 好，这三条线呢，我们补完了，紧接着呢，再来观察，大家会发现这个图形呢，他有一个缺口，俯视图啊，这有一个缺口 对应着，大家要注意啊，这个缺口啊，是在前边啊前边，所以我们画的时候呢，他有两种方法啊，你可以用圆规直接去截取 这个尺寸在左视图呢找出来，也可以用它给的四十五度的角度线啊，来画一下这个线啊，好，辅助线做过来之后到这个位置啊，注意他呢，是 这下边是辅助线啊，轻轻的坐上他啊，好，这个辅助线呢，也轻轻的给他做过去啊，最焦点画的啊， 有点不太正，好在四十五度角度线上啊，所以给大家重新做一下啊， 让他一定是整好的啊，你不能说我多了，少了，那就不对了啊，好，这回整好 啊，上面这条线呢，大家要注意，它是一条细虚线，所以画的时候呢， 好了，他是一条细虚线啊，细虚线好好，紧接着呢，这条线画出来了啊，所以这里的辅助线，我们图形里面呢，大家尽量的不要留啊，不要留， 补了一二三四条线了啊，我们接着看这个缺口呢，在主师图对应的线也没有画出来，所以常对正啊，把这条线就跟这个口位置对齐了，他啊，接着在主师图把这条线画出来。 好，右边这个线缺口的好，也要给他画出来啊，也要给他画出来，所以大家的工具一定要注意啊， 咱们画图工具一定是得好用啊，不好用的话呢，最终大家画的时候那个图要注意啊，也不是特别的好啊，特别的好，所以我们呢，大家买到的那个画图工具也很关键啊，有的学生那个圆弧怎么也画不好，因为你的圆规啊，就不太好用。好， 好了，到这块为止呢，我们这个图就补完了啊，一定要注意。最后呢再对一下啊，看看你补了几条线，一条线，两条线，三条线，四条线， 这是三条，四条，五条，六条啊，一共补了六条线，所以这个题补完了呢，他，是啊，六条线啊，补完了是六条线。好，这种题型呢，是截肢图里边一个重要的内容啊，希望呢对大家有帮助。
粉丝12.8万获赞37.3万
相关视频
01:13查看AI文稿AI文稿根据两视图补画第三视图，分析主视图可知，这里是经过正垂截切平面切掉了一个角，然后这里又经过正平面和侧平面联合结切，形成了一个小缺口。 在了解之后，我们来补画他的左视图，我们可以还原出切割之前的形状，他是一个长方体，这样有助于我们确定图线的基准，从而更准确更方便的去画图好。 然后高平齐将主视图焦点的位置水平连接到左视图，这条线是正垂面与长方体侧面的交线， 由于正垂面完全切过，在左视图就会产生这条胶线，这条线也确定是不被擦的，可以将其直接画出正垂面所积聚成的这条线 在俯视图对应的就是这个面。接着我们将宽度位置信息通过四十五度辅助线对应连接到左视图，然后根据辅助线的位置将左视图轮廓画出。 这里呢还要画上细虚线，因为胶线有遮挡。好了，随后整理全图，擦去多余的线，将需要的线加深后完成作图。
1393优优制图
03:50
00:24查看AI文稿AI文稿先来分析题目，本题可以从斜面入手，主视图这条斜线是一个斜面，斜面在左，视图是梯形，那么俯视图也是个类似梯形俯视图。梯形的四个点已经知道了，直接连接四点 完成。
45手把手教机械制图

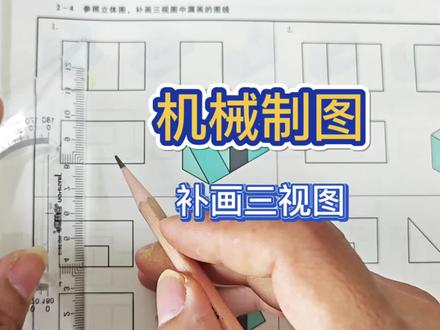

20:47查看AI文稿AI文稿同学们好，今天呢，我们继续来学习啊，补画三式图中所缺的线，我们一个一个来看啊，一二三四一共有四个题目，后边这两个呢，是补画第三式图的啊，我们先来看前面的， 首先第一个题目啊，它都是右下角，也是都给了立体图。我们先来看第一个，它呢是一个组合体的啊，首先它有底板， 走前边放了一个三棱柱啊，三棱柱型，后边呢有一个立板啊，有一个立板，这是从这个方向看过去呢，是我们的啊，主视图的方向啊，主视图方向 从上往下俯视图啊，在这咱们就不再写了，从左往右左视图，所以从前往后看到的这个图就是我们的啊，主视图第一个， 他的正下方呢是俯视图，从左往右啊，就是在主视图的右边，这个呢是左视图啊，是左视图， 所以啊，我们呢，借着右下角的立体图啊，来看一下，这三个视图里边啊，哪几个视图是缺线的啊，有的是两个视图缺线啊，有的甚至是一，可能是一个视图缺线啊。我们先来看这个图， 通过从前往后观察啊，我们会发现，祖师图底板的形状就是底下的这个啊，底板的形状长方形是有的，没有问题啊，上边的这个三棱柱的形状啊，我们从前往后看他也没有问题的啊，也是没有问题的， 这个形在这画出来了啊，之后呢，这边的这个结构，从左往右看的这个形也有， 所以啊，也就是这个地方呢，要注意，是一个斜面和直面的交线啊，这是有线的，没有问题啊，还有这边呢，这个长方体，他缺个角啊，时 也有的啊，也有的，这个角的这条斜线也补上了，所以主视图呢，是不缺线的啊，主视图不缺线，通过我们观察，接着呢从上往下看看他的俯视图， 俯视图的时候大家一定要注意啊，这个地方啊，他这块呢，是一个直面变成斜面啊，就相当于这个角切去了，所以直面这个顶上的平面和这个斜面的交线在俯视图没有体现，也就是这个点，主视图这个位置啊， 这个和这个他中间这个主视图反应体现是一个点，从上往下呢，就是我们的这条线啊，这条线从上往下俯视图是一条线，所以给他画上就是长对正，主视图从这对齐了之后给他 画下来就可以啊，长对正是把这个俯视图辅助线不用做了啊，不给大家做了，直接把这个 画下来就可以了啊，这是俯视图缺的，再观察啊，这个地方要注意啊，就是顶上的平面，还有有这个斜面，三棱柱的斜面，他也是有交线的，所以这个地方呢，他没有画线，我们也需要给他画出来。 好，这个地方呢，是从这齐着给他画过来就可以了啊，这条棱线 好，这条棱线就是这里啊，就是这里，刚画的这条棱线是从上往下看的，这里啊，刚，这条呢，是这里啊，一定要对应上， 所以咱们一开始呢，给大家借助这个立体图，就是让大家对着啊，去培养空间想象力啊，二维的看着三维的转到二维的啊，这样去就是二维转三维，三维转二维，大家多想多看多练啊，就会好。 接着再看左视图，从左往右看的时候呢，底板的形状没有问题啊，是有的长方，这个长方形是有了 这个后边的立板的这个位置，从左往右看的时候呢，斜面直面的交线，也就是说我们自己补的时候，你看从上往下看的时候，直的变斜的，长对正，一定会有线啊，从左往右看的时候，直的变斜的，就直面变斜面，他一定会有交线， 所以左视图这个位置也是要符合高拼齐，给它对齐了啊，把尺子放正了再画啊。 好，这个地方呢，粗实线是可见的，给它画出来就可以了啊。好了，这条线画的时候不能出头啊，一定要刚刚好到位就可以啊，不能画出去，也不能挨不住这条线啊，不能长，不能短。 好，左视图这条线补上了，其他的呢，是不缺的，所以这个图里边呢，我们就是俯视图补了两条，左视图补了一条，都是粗实线啊，都是可见的。 好，接下来看第二题啊，第二题的时候呢，大家看也是右下角 u 形，这还是这个地方啊，从前往后，这是啊，主视图的，所以你一看这个形状就知道从哪个方向看的啊，这是从前往后，主视图 从上往下呢，俯视图，从左往右看的是从上往下。俯视图啊，这个图从左往右，左视图的，不给大家标出来了啊，在这接着看，通过这个形看的时候呢，从前往后，你明显的会发现它缺陷，缺哪条线呢？ 这里缺了个角，俯视图缺了个角，所以主视图就是斜面变直面长对正，这一定会有棱线，也就是这条棱线啊，给他对齐了，先补上。 好。粗实线，从前往后时可见的啊，画出来一条 粗实线。好，接着再看的时候呢，它的右上角这个地方呢，中间有个凹槽，所以对应的俯视图这里啊，从上往下，这里眉线是个通槽啊，这个半后这么厚，它是通着的一个槽， 所以从前往后呢，两边挡着呢，中间这个从前往后看，看不见，从这里啊，长对正， 把这条细虚线给他画上啊，他是一条细虚线好了，画出来啊，细虚线。接着啊， 再看主视图呢，画完了接着看俯视图缺不缺线，俯视图的话呢，这边缺个角没有问题啊，这个地方呢，槽是有的，接着看从上往下的时候，这个折角的地方，拐弯的地方，大家看这条棱线呢， 这个点对，那条棱线从上往下呢，看不到，也就是这个点对应的，所以画的时候呢，长对正一条细虚线给它画下来啊，不可见的画成细虚线 好，所以咱们画的时候 好，给它画出来就可以了啊，好，这是这个细虚线啊，细虚线 俯视图补上了，左视图的话呢，接着要看啊，我们还是缺这条线，从左往右看的时候，直面变斜面，这条棱对的点啊，也就在这里呢，要画出来画的时候，这个时候呢，我们可以用圆规去给他截取啊，用圆规来给他截取， 截取的时候呢，我们在这个俯视图上去量啊，俯视图上从这看啊， 可以从后往前截取这个地方啊，量完了之后呢，从左视图也是宽相等啊，咱就因为没有四十五度线，直接用圆规截了在这啊，截完了，这个棱的位置就是我们的啊，这个点对的，这条棱线给他画出来啊， 好粗，实线画下来，这条棱可见啊，接着再看， 从左往右看的时候，这个凹槽是不可见的啊，所以我们首先要画这条棱线，从这里高频齐，因为他从左往右这条棱挡着看不见啊，先画上这条虚线， 好，细，虚线给他画上之后呢，再去画那个凹槽，凹槽画的时候还是我们需要用圆规去给他截一下俯视图，因为他这个是对称的啊，宽相等，从中心线往后 往前是一样的，所以截的时候呢，这条中心线就是中间啊，往后 往前好找见这个点之后呢，把这个凹槽的虚线画上啊， 好了，细虚线画下来，这边的细虚线也给他画上 好了，这个地方也给他画下来，所以左视图我们再检查一下啊，主视图补了两条线啊，俯视图补了这一条，左视图补了下边的，还有这里的横线，还有这个凹槽的线啊，好，把这呢擦一下啊。 好了，这是咱们的第二题啊，第二题也给大家说完了啊，所以他不缺线了啊，不缺线了，我们画完了一定要对照着再检查一下啊。 好，紧接着再看第三题，第三题这个形呢，之前我们画过类似的，但是他这个槽的方向啊，开的不一样啊，不一样，所以我们先来讲一下这个题目从前往后还是啊 主视图。对于这个题目来说啊，我们首先看啊，他主视图这是缺线的，俯视图呢，也缺线啊，俯视图也缺线，就是跟之前放的位置不一样啊，以前的槽可能在上头，现在这个槽呢，在前边这开了个槽啊。 所以首先第一步，画这个图的话呢，我们要先确定的是这个槽前后开了多宽啊，你看这个地方 多宽，我们需要先画左仕图啊，主辅左，先看这个位置啊，量一下它的宽度啊，就是这个槽开了多宽好， 量好了之后，这是从前往后量的，所以我们在左仕图从左往右看的时候，也是从最前面这个面往里边量多少啊，从这个点 好找见这个位置，这个位置找着了之后呢，从左往右这个凹槽是不可见的，所以是一条细虚线，我们需要先画左视图 好，左视图这条虚线画好了才能决定主视图，这不是高平齐，也就相当于这里高平齐这有一条线，所以确定这条线的位置，我们需要先把左视图的这条线画出来啊，画出来就行了，接下来在这里呢，高平齐 好放对了，他啊，在这画这条线啊，好了，画到哪呢？要跟他这个位置呢，你看这条棱，看过去和这条棱是这个高度啊，这个高度给他画出来。 好，先给他画出来，咱们再给他加粗啊，要不的话不知道长短合适不合适。好了，这次呢，知道他的位置了啊，加粗了他就行了啊， 知道长度是多少啊，把这个位置给他加粗，是粗实线可见的，这边也给他加粗 好了，这是咱们画的时候，大家一定要注意啊，齐的上下是齐的啊， 画的有点歪了，我感觉给大家好了，我们画的时候一定要注意啊，补线的时候上下让他是齐着的啊，是齐着的， 这个位置这有点翘，可能画的不太好啊，接着看啊，主视图这个线补上了啊，左视图的凹槽补上了，接着看俯视图，从上往下的时候，俯视图要注意这里 顶上还有一个平面啊，所以从上往下的时候，这条棱线要给他画上。画这条棱的时候也需要用到圆规啊，我们要卡一下它的尺寸。 好，这里的宽度是多少？从后往前量的啊？在这呢，给他结出来啊，找见这个之后，给他画上一条粗实线， 所以咱们最后一定要检查一下画全了没有啊。 好了，这条能给他画出来啊，这次呢，俯视图，凹槽，还有这条俯视图的啊，这有点不太平，我给大家画的有点不太正啊， 好，这不平啊。接着看第四题，第 四题的话呢，大家注意啊，他也是是个切割类的零件啊，这个也是切割类的，这个地方呢，我们先看，他在后边切了个小半圆，在前面呢，切了一个大一点的半圆。 在切的时候要注意啊，切完这个大半圆的时候，前面左边和右边又切了一块啊，又切了一块。所以他的这个题里头，首先看啊，主视图方向 是不缺线的啊，小半圆，大半圆，还有这个横线都是有的啊，左视图注意看一下啊，从左往右，他这个前边这上方，这是切了角的，这已经切走了虚线是小半圆的，这是啊， 大半圆的啊，这个是不缺的啊，他都有。我们主要这个题目呢，让大家画的是啊，俯视图，所以接下来我们看一下这个俯视图， 看一下这个俯视图。这个俯视图的话呢，我们需要画的时候，首先啊用的是长对正和宽相等啊，宽相等，我们先来画一下长对正的这两条棱线，最后边的这条棱和这条棱小半圆的 好可见的啊，是粗实线，从这对齐了，给它画下来，轻轻先画，因为不知道长 画到哪啊，就是画下来之后，实际上它的宽度不知道画到哪好。画下来之后呢，用圆规去截一下啊，就是这个尺寸啊，这或者这都可以啊，宽度 好之后去截一下它的宽到这，这个到这啊，这就是咱们的后边，也就是画下来这条线到底画到哪，先来给它确定一下 好，确定好了，接下来呢，这个地方，你看这个小的和大的中间这有一个面啊，这个要画出来他的线，所以这个地方是需要画线的，我们先来给他画上啊， 就这有条棱线，但是长短不知道啊，这个呢，接下来我们需要量的是那个大半圆的长度啊，这从这长对正啊，不用尺子了，咱直接往下划，从这个地方对下来，他往前划，从这长对正 下来，往前划，往前划，多宽呢？这个也需要去量啊，就是切了这个角剩下的这一块，就是从这里到这里一共是多宽，我们需要啊，咱都从后边量或者量这半截，咱们从后边选个基准开始量啊，都从后边量， 这也就是我刚才量的这个宽度。我们在俯视图的话呢，也是从后边这个点出发，量到这 好，这就是咱们这个半圆，再加上前面这个半圆，一共的宽度是多少啊？所以咱们给它画到这 好，画到这之后呢，紧接着再来看啊，这个地方呢，我们把这个半圆的位置画好了，画好了之后呢，从上往下看的时候，这里有棱，这里也棱，这里还有两条这个线， 这个线呢，我们先来给他画上，他对应的是这个焦点和这个焦点啊，对的，这个焦点，所以先把这个焦点的线给他画到前边。 好，你看他和上边这个位置差不多啊，给他画下来。好，这个位置的也要给他画下来，他跟后边那个小半圆大小差不多。 好划下来。划下来之后呢，接接着再来观察一下这个题有没有问题，一定要注意啊，这条棱线，这条棱线是最通到最边上的啊，所以我们划的时候 加粗了啊，这条线有的就给他直接划过去了，你看 这条棱是画到最边上的啊，画到最边上的，哎呀，中间没线啊，不好意思，这联通了，这没有线， 擦不太干净了。我发现你看这个位置，他这没线啊，这不能画， 所以大家画的时候看清楚了再画，因为你画的太显了，咱们以后画图也是画的太显了之后擦不干净了啊。好，这个地方是没有线的啊，我把这再给大家加粗一下啊， 借着图，这个呢，就是需要大家多练习。 好，这次画的时候要注意啊，边上呢是有的，中间是没有的 粗实线，这个位置也是粗实线。好，这条龙线也给他， 主要就是俯视图，这个题目，他主视图和左视图是不缺的啊，好了，再检查一下啊， 看看还有没有问题啊，这个边上也给他画出去，从上往下看这个 面啊，没有问题，你看这个边上就可以体现出来了啊，小半圆的，大半圆的，还有前边切的这一块的，两边的这个方块都有了啊，都有了，也就是我们刚刚画的这呢，不是特别好，所以他这有印了， 大家画的时候需要注意啊，不能画多了啊，也不能画少了，中间这再给大家连一下啊， 好，需要大家注意的是一个小半圆，前面有个大半圆，这里有一个平面，从上往下看的时候呢，这条棱线依然是在的，虽然这是凹着的，但是下边有这个面，所以他这里连的时候要连通了。 前面这的话呢，这里是一个凹着的半圆，这是一个光滑的曲面啊，所以他这不能连啊，他这不能连。好， 这个题就给大家讲到这啊，这个视频呢，我们就给大家录到这，后边这俩题呢，咱们下次再讲。
791机械制图
28:00

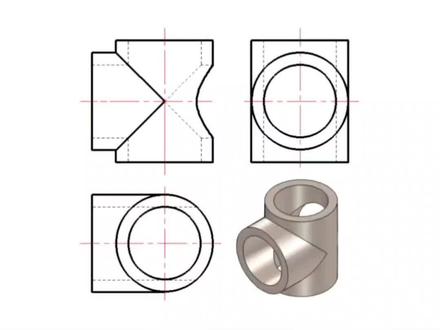

01:44查看AI文稿AI文稿本题要求补画主示图。两个圆筒垂直相贯，圆柱与圆柱直径相等，圆柱孔与圆柱孔直径也相等，相贯线投影机具成直线。第一步画圆柱，画中心线做底面直线， 取圆柱半径 平移过点做圆柱最外侧轮廓线， 高频齐做顶面线段。第二步做垂直相贯的圆柱高频齐做圆柱轮廓线 长对正做圆柱左端面线段，等直径相贯相贯线积聚成直线，擦去多余线条。第三步做圆柱孔，看不见，画成虚线。 第四步做垂直相贯的圆柱孔，同样看不见，画成虚线。 等直径相贯相贯线积聚成直线，左侧相贯线被粗实线挡住，擦去多余线条。 第五步做圆柱孔与圆柱面相贯线，取大圆柱半径做相贯线，径似圆弧， 擦去多余线条。最后将粗实线描黑 完成。
82手把手教机械制图
01:04

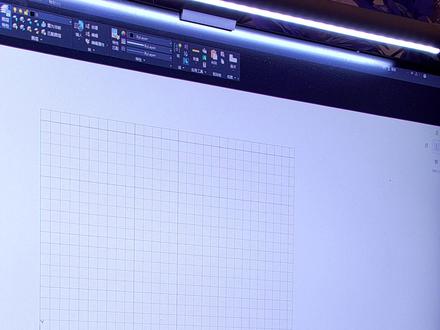

34:39查看AI文稿AI文稿然后接下来呢，这个我还是把这点给录屏啊。接下来我们设置一个图层，图层有一个快捷指令叫 la， 这个应该是都是一致的啊， la， 你 看我一打开这个图层，应该是这样的一个小对话框，然后我们选择新建， 到这之后我们按键盘上的 f 十二重命名，这个是重命名，比如说我们经常用到的轮廓线叫粗实线，是不是？各位啊？然后线型不变，但是线宽呢？根据这个要求， 如果比赛当中给你的是零点三，那细实线就是零点一五，这个你要对应清楚，在这里面的话，我们是按照零点五来算的，因为零点五大家看的也更清晰一点。然后第二个这个常用的就是细实线，对吧？ 细实线。然后这个线宽呢，我们设置为，你看啊，粗实线是细实线的两倍，那它就是零点二五。同样的第三个 我们最常用表示对称的，表示对称轴的一个关系的话，是不是点划线呀？同学们，哎，所以我们设置为 d h x 点划线， 点画线的颜色呢？你注意一定要变一下，点画线的颜色我们一般用红色，然后这个线宽呢，我们也默认是零点二五，这个是一半啊，这都与之对应。 然后紧接着我们再来看一下这个限行，限行当中呢，大家一定要注意，在这里面你要把这个加载一下，找到我们常用的这个 center， c 开头的表示中心的意思，点击确定，点击确定 一定要点，对啊，点，你确定好，这个时候变成 center， 然后紧接着再往下，如果分的比较细的话，还有一种线叫尺寸线， 尺寸线呢？呃，颜色，如果在比赛当中人给你用的是蓝色，那你也要标蓝色，线形不变， 线宽要变一半啊，线宽要变一半，这是我们最常见的一个图层，这已经有四个图层了，那还有其他的图层吗？ 根据你们学的这个之前学过的一些啊，机械制图里面的内容，大家再想想还有没有其他的图层，粗实线、细实线、点划线、尺寸线， 是不是还有一个虚线啊？各位在构型题当中啊？嗯，就跟大家这个在做 三维图的时候，你们要知道里面的内部的表达，通常用 pos 图进行表示，但是如果没有 pos 图的话，我们是不是往往我们要用虚线来表示，然后紧接着我们加载找到 h i d d e n， 对 不对？找到这个，找到这个之后呢，然后点击确定这个确定， 然后双击粗实线，因为第一条线我们往往要么画粗实线，要么就是画点画线，或者我们双击点画线啊， 然后紧接着呢，这个到这里面之后呢，大家找到格式，格式里面找到线宽， 限宽，这有一个显示限宽，点击确定，当然你有没有其他办法可以更快捷打开呢？也有，大家看右下角这边也有一个限宽指令，是不是啊？都有， 好，紧接着我们找到直线命令开始绘制，那绘制的时候我们想从这个网格开始， 那大家一定要注意，在这里面你需要打开这个叫捕捉模式，打开捕捉模式，因为这个时候我们才可以在这个里面方格的里面进行会制，对吧？那首先我们先来看一下第一条线， 大家在看这个图的时候啊，包括就是你们在真正在去比赛的时候做图的时候，就我说了，你如果用一个屏幕的话，嗯，你看啊，这个在开始，这个是 wps 开始当中呢，你可以直接把这个图 点击一个对号，它不是到这个小角落吗？到这个小角落你点一个放大，哎，再把 cad 打开，你看这样是不就方便很多呀，对吧？你可以边画图边来看这个图，就会方便很多。 那首先我们做的第一件事情是画啊，实际上还是粗实线比较合适啊，还是粗实线比较合适，我先画这个正视图，按照这个视图的投影关系好，比如说第一条线输入八十， 按下回车，然后第二个往上走 啊，第三个啊，大家注意啊，有同学说，那我这里面都已经有这个 软件了，为什么我不能用三维软件直接画呢？大家一定要注意这个构型图题，你只要用你的三维软件画，你这个成绩就是无效的 啊，成绩就是无效，所以一定要注意。然后紧接着我们先来看啊，从这个图的底面到这个圆心的距离是四十二， 所以在终点这个位置，我先往上走的一个四十二，我不走多，因为到后面这个线还可以再改啊， 我现在建立这条线的目的是为了方便我去建立这个相应的一些图线，对吧？ 然后紧接着我们再来往往这看啊，中心位置是距离这个底边有一个八的距离，好，接下来我们可以这个网格你不习惯看，你都可以关掉， 看到吗？这些你都可以关掉，然后从这一点慢慢的往上感应，慢慢的往上感应，出现了一个小于号的时候，我们就直接输入一个数字八，按下回车， 对吧？然后在这里面半径是多少呢？半径给了你是二十，但你看这个图像，不对啊，这个图像应该是粗实线，就可以置位当前啊。到这之后呢，我们紧接着再来做， 坐到这没事做一个焦点无所谓，但是呢，我们看这个图形当中还有一个关系，这个关系叫做相切约束，是不是？哎？找到这个我们看一下啊，这个约束当中呢，有切点，有垂足， 对不对啊？那比如说我现在点击直线， 先点击直线，看能不能在这个里面找到垂足，大家可以看到啊，比较乱的一点就是所有的这些 都感应出来，包括圆心，我们把这些点先全部关掉，就找切点，你看这个时候就 找到切点了，对不对？但找到切点之后，我们又找不到下面这一点啊，那你可以再打开，你用到哪个，你打哪个都可以啊，再打开到垂足， 你看出现一个垂直符号，那就代表我们垂足找到了，是吧？接下来该修剪修剪，再按一次空格，对应的位置就不见了，是吧？ 做到这之后呢，然后紧接着我们再往上去，因为这点现在的这个四十二 圆心在这呢，是不是他有同样的也有一个高度，相当于呢？又往上走了一部分，但是呢，接下来我们先把这部分的内容我们先处理好， 同样的这个圆心所在的地方呀，你打开这个顶面有一个圆心， 圆心所在的地方半径应该是十，因为直径是二十嘛，从这个关系上，对吧？ 然后又中间又给了一个槽，这个槽给了一个宽度，是个八毫米，是不是啊？那我可以再打开，这个时候你可以多打开一点，端点好，从这一点出发，一个四 我往上去，好，往上去。那比如说这个时候我想让这个线看 到这一点，行不行啊？ 比如说和这个圆弧有一个交点行不行？完全没有问题啊， 但一定要注意，你看这个线是不是一个垂直的一个关系。 这样啊，你先把这条线测一下距离， 仔细看的同学已经发现这条线是不是歪的，这条线已经斜了，所以这个命令呢，你不能轻易的把这条线去 这样来回的拖拽，除非你确定是没有问题了啊？没有问题了，所以遇到这种情况的话，尽量还是这个，大家去做的话还是修剪， 不要懒，省事，该修剪的时候还是要修剪。 我们把这个垂足关一下啊，垂足有影响， 这不坐到这，坐到这之后呢？然后紧接着咱们再往上走，因为这部分还没有做完，今年轻量化的 实录嘛，今年清电话哈，我们没有参加，所以这个暂时没有实录清电话可以进那个群和其他同学，你们可以对一对那个安全系数。 然后紧接着咱们再来看啊，这个距离是往上走的直径是十，对不对？相当于从这一点又往上走了一部分距离，当然我们可以把这个 相应的位置给感应一下啊，给大家这样看一下，这点是不是感应出来了，对吧？感应出来之后呢，这个高度应该是又往上走了，我们看走的是多少？从圆心出发 应该是走了一个九，为什么走了一个九呢？十八的一半，十八不就是这个圆的直径吗？一半不就是九吗？然后走了一个九， 然后第二点你可以把这个点再延伸过去，到这，对吧？到这，然后紧接着这个横向的一个距离，横向的这个距离的话就是三十减去八再除以二， 二十二，是吧？二十二再除以二就是个十一， 好，到达这个对应的一个点。我在这大家注意啊，这个该关掉的点一定要关掉，不要让它影响你的操作， 对吧？然后这个时候是不是该镜像了啊？该镜像， 嗯，在这看一下啊，我们最后检查一下这个图做的对不对，你看这点是不是多修剪了一部分？这点好像多修剪了啊？那多修剪怎么办？这还有一个延伸， 没关系，我可以再补回来啊。延伸，然后同样呢这条线我也可以删掉，同样我也可以删掉。这条轮廓线是应该有的吧？两个面是是不够面的一个关系，对吧？然后紧接着我们再选择镜像， 你看啊，把这一部分图所有的对称图形，一定就是先找对称中心，然后再去画， 不要删除原对象。然后紧接着我们看这个图，现在有问题没有啊？刚才好像在镜像的时候隐隐约约感觉是有有那么一点点问题啊， 因为这个二十啊，没有问题。然后我现在把原心打开啊，原心在 应该是没有问题的啊，好，圆心在这条直线上，嗯，那就没有问题， 或者就是这个标记尺寸，比如说这个演示一下啊，如果说今年的这个廓形图当中呢？让大家去标尺寸，大家一定要注意，我们常用的尺寸 叫线型尺寸是不是第二就是你的点画线，刚才我说的点画线实验过程当中啊，你应该是要让它 超过你所画图的这个多少啊？删一条超过你所画图的。露个头啊，露个头，往上露个头。 我先再输入一个 l t s， 大家看一下，现在这个线缝隙有点大，我想让这个线的缝隙小一点，我输入一个零点五， 大家看一下这个线型是不是又好看很多呀？对吧？当然你可以改成更小，比如说这个，我再输入一个 l t s， 我让它变到零点二，你看是不是更更小了一些，哎，对吧？然后除此之外呢，大家再看啊，在这个图当中啊， 因为所有的这个圆，包括它有轴心的地方，我向上走有四十二 对应的这部分的距离，这儿所在的地方是不就圆心所在的地方，对吧？圆心所在地方，那我们还要一会再镜像，我们先不要着急，镜像里头线还没补完呢啊，那接下来就是我们来 边，大家尽量是按照一个顺序，就是先画线，画完线之后再标尺寸，那我现在这个，比如说我现在要补里面的虚线，那这个虚线可从这个点往上走，往上走几呢？往上走五， 是不是这样？哎，这个虚线我们看一下啊，线宽怎么不太对了呢？看一下虚线线宽是不是设置错了，嗯， 虚线线宽没有设置啊，设置为零点二五。 还有的就是这个，大家这个可以使用快捷键， m i 镜像指令的快捷键，但是如果说卡伦特平台的这个快捷键和你的 cd 当中的快捷键不一样的话啊， 那我们还是去点击这个相应的命令啊，繁琐点就繁琐点，但是廓形图的半个小时绝对是 足够大家画的，不像这个三维建模一样，他有点难，可能到时候不好画，是吧？然后紧接着我们再来看啊，在这应该是也有一个 圆的，是不是也有一个圆，这个圆呢？人家给你标是一个十二，而且呢，这个圆心的距离是关于两侧是一个六十二的一个距离，那也就是从中心位置我们还是切换到点画线， 从这个点往这一侧走，六十二的一半是三十一 往上面走，是不是？哎，没关系啊，我们这个线都可以给它延长，然后紧接着呢，再切换到虚线， 从这一侧偏移的一个距离是六往上走。同样还镜像，还用会计员安排 镜像线第一点就是轴线嘛，啊，就是轴线，然后这个虚线是不是现在补完了？补完之后呢，我们接下来需要做的是不是把相应的一个部分给它镜像过去？ 那我们选择镜像， 但是你看你会多选多选，没关系，我们可以把这些线 取消勾选掉啊，你可以取消勾选掉，当然你可以这样去选，如果线比较少的话，你就一个一个去点，如果线比较多的话，还是框选 好，直接空格就调用上一次命令啊，你看这个图就基本上做完了，是不是？ 然后接下来我们大致的标一下这个线型尺寸，然后切换到这个尺寸。线切换到线型 标的时候呢，我们尽量也是按照这个机械制图当中的一个标准图线呀，这个你先标最大的一个尺寸啊，标最大的一个尺寸，然后第二个这个线型 一一的对应，是吧？ 限性尺寸，标完之后呢，大家再去标这个，你看对应的圆弧啊，比如说我们对应的这个圆弧， 大家会看到这里面有一些小数，对吧？有一些十九点六三，但实际上你画是一个二十，但为什么显十九点六三呢？ 这个有时候我们说是一些误差啊，系统性的一个误差，那我们可以改这个数值吗？你注意这个数值是可以改的啊，数值可以改， 你把这个数值在这里面先清除一下啊，输入 r 二零， 输入完成之后，在空白位置处点一下就可以了啊，在空白位置处点一下，然后第二个呢，找到这个直径， 你看这个时候直径就出来，对吧？啊？然后第三点的话，这个你看还有哪些尺寸没有标啊？ 这些圆，实际上，嗯，之所以虚线我们没有标尺寸，是因为虚线观察不清楚，这个画我们需要在俯视图当中去画， 对吧？俯视图当中去画，那大家来看一下，这个俯视图也是根据对应关系来画，长对正、高平齐宽相等， 那你的对应的有一些地方，当然你如果确定的话，你也可以直接画一个矩形，你看啊， 在这里面我直接画一个矩形，矩形呢，你可以用尺寸长度呢，对应的就是八十呗，按下回车宽度呢，就是三维图当中的三十五，是不是？哎，这个时候你点一下，对应关系都有， 有了之后呢？然后紧接着咱们再来看在这个图形当中呢啊，对应的实线，那我们要画出来，根据投影关系一一的把它这个画出来， 我现在都是感应啊，放到这个点上，哎，下来一条绿色的虚线， 我直接感应就行了，对不对？然后紧接着如果你想来省事，你不画点画线没关系，延长，你看点画线就跟着你下载，对不对？包括这条线点画线也一样 啊，你都可以延长，当然这个有点不太符合规矩了，这点话，这个点画线应该是单独要画的啊， 你那个中间的这个电话线你无所谓，但这个电话线应该是要画出来， 遇到对称的图形，大家一定要学会借力省力，就跟打这个太极拳一样，我们一定要以柔克刚，就是该镜像的东西我们一定要镜像，不该镜像的东西我们就不要镜像。那首先在这里面，这个 我还需要再画一个轴啊，我现在把这里面的中点打开，把点画线用上，从这条线 我要在这画一条线，因为只有这样的话，是不是我的圆心就确定好了，哪一个圆心确定好了，我先把这个圆给画出来。圆有两种，常用的圆心直径，圆心半径，我们用圆心直径 直接输入一个十二可以吧？直接输入一个十二， 然后紧接着呢，我们再去这上面，再来看对应的位置呢，他一定是有相应的一个要求，那你看这些线 是不是就一一对应上啊？从这到这对不对？至少从上面观察是这样， 下一个图形啊，你要强迫症的话，那你就把这点给画上啊，没有关系。然后紧接着该上面这一点的矩形了，这点的矩形呢，首先给了我们的一个 啊，这个距离啊，从这点往上走，从这个中点往上走，往上走多少呢？因为宽是十八，因为长度应该是一个九，往上走一个九，然后紧接着呢，又往这走了一个，实际上 这与之对应了，对不对？实际上应该是十一，是不是？哎？十一啊，然后我们根据这个对应关系， 或者你直接输一个十一，都可以啊，都输都可以。 到这之后点击这一点，镜像过来，镜像过来，这个时候呢，我们还是以能镜像则镜像的原则，镜像线第一点，镜像线第二点否好。镜像完成之后呢，再来这个 中心的一个镜像啊， 镜像线第一点，镜像线第二点否？ 到这里面完了吗？大家会发现还有虚线，因为有些图你只要没有用抛式图的话，你里面的线一定要不能少，这些线就一定不能少。那从这个终点往上走，往上走的一个距离就是五， 对不对？往上走一个距离就是五啊，那你一定要注意啊，有时候不注意你这个线就划歪了，导致你最后分就没了，往上走注意水平，同样的镜像 按空格放，然后再按一次空格，镜像 构型图，河南省还在考呀，河南省下的通知，我们这边还在考。嗯， 然后你看这个俯视图这一点就完成了，是不是？ 当然这点还少一条线，你看这个线，金象线点划线这点少， 然后最后一个，最后一个，我们就把这个旁边的这个测试图给画出来。测试图呢，同样的也是大家根据这个对应关系可以直接画一个矩形， 嗯，包括我演示一下，大家如果用错线怎么办啊？你真的用错了这个线有没有办法改给你们示范一下，这个呢，我们还是选择尺寸，长度呢是三十五， 按下回车高度呢？宽度呢？这个宽度实际上说就是这个高度，高度应该是一个八，那你一定注意往上翻，是吧？ 然后紧接着我们框选一下，把这个图形呢切换到粗实线并置为当前，这点能理解吧啊？理解之后呢？然后接下来点画线， 从终点实际上就是相当于这个故行图题啊，大部分就是对于你们三式图的组合体三式图的一个考察，如果你们这个组合体啊理解的比较透彻，那这种题型对于你们来说就 配上是一个小 case 啊。那接下来我们根据这个投影关系往上去做啊，往上去做，你在这是对应的矩形，你看最高点以对应，根据 高相等的一个关系，这就是补画的一个勾形图，是不是？然后这个补完之后呢？还是你看中点的这点的距离，这是特殊的呀，往两边是， 你看这个是有一个宽度的，这个宽度刚才我们说的应该是一个九，是不是啊？往上高度 感应一下，是不是输入一个十八往下来啊？这会我我是没镜像啊。然后紧接着这个点划线，两者的点划线的位置就确定了 焦点所在的位置，是吧？这个点画线我们给到这，给到这之后，然后切换到粗实线这一档键 用圆心直径，他给你的是圆心直径，那你就用圆心直径，圆心直径给的是一个十啊，是不是？到这结束了吗？ 到这结束吗？同学同学们，虚线你别忘了，因为你没有用 pos 图，你的虚线你要给人加上去， 对吧？虚线要加上去，除此之外对应的这也应该有一个虚线，是吧？你孔的位置你怎么会没有呢？所以距离是六， 我们再检查一下，看哪里还少线，哪里还少线，实际上这个线就在这个位置， 这位置因为遮挡关系，我们也看不到，是不是啊？我们也看不到。好，接下来就是你想用镜像，再用一次镜像，也可以镜像，镜像先第一点，第二点， 那么到这呢？这个三十图是不就这样做完了，对吧？讲到这，现在大家理解吗？ 当然该标的尺寸你又不能少啊，你看这个尺寸，这个时候就在这进行标注，切换到尺寸线置为当前 直径，一般在哪标直径，一般就是它是一个完整的圆的图形的时候，你就在这标，把这个图层一定要注意， 切换到这个粗实线置为当前，尺寸线置为当前，把这个线删掉啊。 大家遇到这种二的时候，比如说我们想根据我们画图的时候啊，根据我们画图的时候把它变成一个二 成语，那你这个成语你可以用这个大写字母叉来表示，对吧？你看成语 five 啊，这个都行。 今天这个故形图题就讲到这啊，就是大家一定要注意，什么时候该用什么线啊？什么时候该用什么线，好不好？ 明天我们再练一个图，然后现在的话，这个大家还有什么问题没有？ 有吗？各位，大家现在还有什么问题吗？
