大家好，通信设计，你亮哥今天用一张纸给大家说明白啊，通信支架里面无线设备都是怎么连的，都需要啥主设备，有啥线栏，有啥都什么型号好，咱们从塔尖上开始说啊，也就是从塔上的那个天线， 不是这个是天线字比较难看，对付看啊， 填线往下连，连到啥呢？这个啊呦上是吧？啊呦，再往下呢？到这个 bbu 上 bbu 再往下呢？到哪呢？到传输上。 哎，书啊，书这么写的啊，这是信号，然后用什么线连呢？天线的啊， u 是啥？是二分之一的溃陷，溃陷之前给大家介绍过了啊，然后阿尤到 bb 优之间呢，用的是光缆。那什么光缆呢？我这边啊，常用的野战光缆，你那边我不知道用啥啊，但是也差不多野战， 然后 bb 又到传输这块用的是那种跳仙，就这种 lc 杠， lc 的跳仙 跳先这是信号传输，然后呢得有电呢，是不是啊？有的有电， bb 的有电，他们的电谁来供的呢？是通过哪呢？通过这个 dcdu 咱们这也介绍过了啊， dcdu u 给 bbu 供电，再给啊 阿优供电，给 bb 优供电是啥线呢？是单新的，二十五平方毫米，放两条，一正一副对吧？然后第七滴优呢给阿优是啥呢？是 是一根双芯线，六平方毫米或者是十平方毫米， 然后呢放一条，这个选用六平方还是十平方，根据距离来，因为有些距离比较长，超过五十米，七十米的太长了就用粗的线，然后近的话就用细点的线，这是第一丢，然后第一丢电是哪来的呢？哎，就是咱们那天说的那个 电源柜，是不是直流电源柜。直流电源柜 多少家用？放两条二十五平方米的平方毫米的线， 一正一副啊。然后呢，供完电了还得有接地啊，是不是有缘设备必须得接地，要不多危险呢是不是？然后啊，有得接地，往哪接呢？就近在塔身接地，就铁塔身上接地， 如果说你要装在楼上的话，可以在楼就近找一个接地点接地，如果装塔上在塔上接地， 然后 b 标的接地吧。 b 标一般装在装在机柜里，所以机柜里就有接地牌，所以叫啥呢？叫叫柜内接地。 第一地也有电呢，是不是他也得接地啊？他接哪地呢？他也在柜里面装着，那么也用啥呢？柜内接地， 那接地线都用多粗的呢？咱们这边啊，我这边基本上接地线 都是用单芯十六平方毫米，哎，放一条就够了啊。一条， 呃，传输又不用接地呢，当然也用了，但是他接地跟咱没关系啊，他是传输设备，咱只是跳一根线上去，所以这个咱不管，这属于传输专业了。咱不管了，就这条，这条线咱们管。然后呢，缺个东西啊，缺个啥？缺个 gps， 哎，就是上节课咱说的 gps 给忘了啊， 哎， gps 在这啊，一根溃陷，这放一个蘑菇头， gps 接到 bbo 上，哎，这块也是二二分之一溃线 是吧，然后还缺啥，看看是不是这个图就全了。这是个啥图啊？哎，咱们以前常用的四 g 的组网，四 g 的四 g， 如果是五 g 怎么办呢？如果是五 g 怎么办呢？五 g， 哎，咱们之前是不是说了，哎，五 g 这个啊，呦，和天线变成个一体化天线了，你把它变成叫啥呢？叫哎呦 啊，这块这都没有了哎。然后电线有，光线有，这个 bbu 也这样，换成换个型号， 剩下的呢就都一样了，滴滴油呢，可以换成增压盒也可以呢，这么用也行，根据现场环境啊，所以呢，四季五季的学习。为啥我先讲的是四季，后讲五季？ 因为目前来说四五季是分不开的，他没法单独分家，因为你去的基站你总会看到四季的影子，而且动不动你还要对他进行各种改造，那么你就得懂，你要不懂的话你只做五季。对不起，你好像是干不了啥， 真的。所以说呢，现在有很多培训机构啊，就讲这个五 g， 五 g， 哎呀，因为我有些粉丝在培训机构上过跟我聊过，说上来就说这些东西也迷得糊的，也不说说说不说说三 g， 也不说说四 g。 但是现实干活当中啊， 这个四季五季是已经混合到一起了，都在一个站里边，你说你怎么能不会呢？你要是不会的话，真的是很难工作下去的是不是？ 好了，这节课就到这，这节课呢就讲的这张图啊，就这张图啊，呃，想看的可以截个图就行了。这是我随意用笔画这么一个玩意啊，够用啊够用啊。 好了，我是通信设计亮哥，喜欢我的课程的多多帮我点赞，转发留言，想要我手机的上上主页找去啊。好了，拜拜各位。
粉丝10.2万获赞34.0万
相关视频

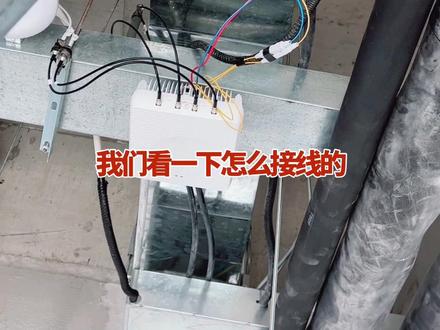

00:16查看AI文稿AI文稿这是一个大学里边信号覆盖的设备啊，我们看一下怎么接线的。两光两电的复合蓝进 ru， 一个 ru 可以带两个天线，每个天线分上行和下行两个亏线，这一组亏线是接到这个天线上了，然后另一组亏线是接到另外一个天线上了。
1413老闫和弱电

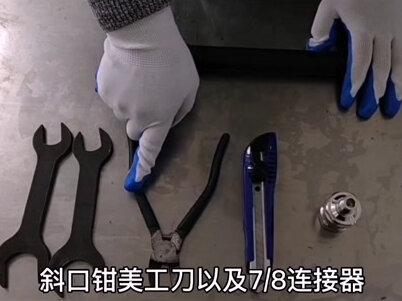

03:06查看AI文稿AI文稿八分之七连接器安装首先我们要准备的工具有与连接器相匹配的扳手、斜口钳、美工刀及八分之七连接器。 八分之七连线安装时，首先第一步我们需要将八分之七亏线翘直，翘直之后用美工刀去除约八厘米的塑料币。 在葡萄皮祛头之后， 我们开始安装连接器。首先我们了解一下发动机连接器由前启线条及后置把一个密封箱组成，我们依次套入密封箱， 放入密封圈之后，将密封圈移至靠近护套皮最近的拨鼓之上。然后我们将连接线扣起，线条 加后提， 一直端至最靠近虎头皮的位置，然后使线夹卡入窥线窥线的拨骨之中，然后将后体前推，使后体与线夹平起。 然后我们用水煮钳沿线夹边缘去除多余的外导体。 一定要沿线夹边缘去除，如果在去除去除的时候没有没有去除的干净的时候，同时先用美国刀再次沿线夹边缘看多余的外道线， 然后我们用美工刀粘性加边缘，将多余的发泡成精力到底制作成。 再次用美工刀将馈线的外导体进行一支扩孔，使外导体与营业体接触更加紧密。 然后我们抓住零零四前提，抓住前提之后，注意 需要用与零机器相匹配的单数 固定，明天去前提 旋转明细后提 随时连接起，前提有后提，全体为止。这样的话我们一个八分之七的连接起就要两只左手了。
337青岛网优
19:54

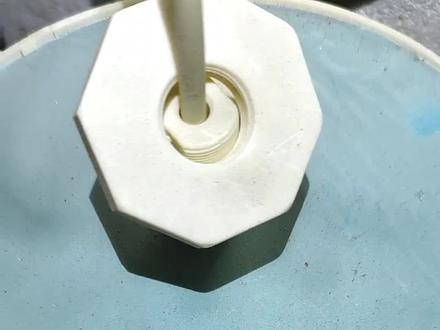

00:19查看AI文稿AI文稿七点天线可以覆盖最近几层的网络，河路器以及公分器，还有发展到两千五的频段，有两层就接一个，这就是类似路由器，他这个不需要强电，都是弱电信号，通过这个官网。
73通信维护文强
10:20查看AI文稿AI文稿天线 r r u 报干吊装 e h s。 操作规范安全教育培训对企业员工来说都是非常重要的，因为企业的员工经过系统的安全教育培训，可以在遇到危险状况的时候第一时间做出相应的反应， 这样一来就可以有效的保证自己的人身安全，避免出现不可逆转的危险状况。以下视频学习有助于通信塔宫在快速掌握并确保自身安全的基础上，同时掌握天线 r r u 等设备的正确的吊装和安装方法，并对 e h s e n v r o n m e n d health safety 常见的错误动作及时进行提醒和纠正。一、出发前 e h s。 检查确保个人防护用品 p p p arsenal protective equipment 装备完好并防止遗漏。施工队伍在队长的带领下进 出发前的 ehs 准备和检查工作。检查工作包括所有 ppe 工具、装备文件与资料以及车辆安全状况。今天的重点任务是天线 r r u 爆杆的吊装作业。 所有施工人员检查自己携带的 ppe， 检查全身安全带，检查双钩安全绳，检查定位绳，检查防滑安全手套，检查塔工专用工具包，检查塔工安全帽。吊装工人检查自己的安全帽，检查防滑安全手套。检查结果记录到 isdp smart q c 中。工具与装备需齐套完整，符合安全质量标准。所有装备不能出现破损、污垢，金属器件不允许有锈石、裂纹、弯折或破损。由队长检查施工队伍的证件，做到证件相符。执政上岗他 工、电工、急救人员必须有第三方颁发的资质证书。除此以外，所有施工人员需持有华为颁发的 ehs 培训证书，由队长介绍站点与就近医院位置，做到一旦发生事故能够得到及时救助。 安全帽必须有防震帽衬，用于固定的下腰带和后箍组成。安全鞋必须有防滑设计，不能穿普通皮鞋、运动鞋和凉鞋。禁止使用一根腰带或半身安全绳代替全身安全带，从而失去对关键肢体的安全防护。 确认灭火器压力正常，不能有破损，需要定期维护，保证灭火功效。不允许用打火机代替热风枪。所有工具的电源线不允许有破损。不允许使用无安全防护的刀片或生锈刀具。禁止使用生锈破损的吊装滑轮。所有的 p、 p、 e 均需符合或不低于 e n 标准的当地安全标准。队长告知华为站点工程师或区域经理，检查完毕马上出发。二、驾驶安全车辆 e h s 检查必须由司机本人进行， 检查的内容包括，安全带是否有防护功能，驻车灯、双闪灯、左右转向灯正常工作，刹车灯正常工作。车辆装有车载诊断系统 obd 或者 gps。 车辆张贴驾驶安全 ehs 绝对规则，车辆强制性保险车辆正常维护。 汽车仪表盘显示正常，燃料充足，轮胎正常，气压正常，轮胎无严重磨损。用 isdp smart qc 记录车辆 ehs 检查结果。施工队伍把所有的 p、 p、 e 工具装备装入车中。上车后没有系好安全带，车辆不能上路。前 后排所有人系好安全带后，车辆方可出发。驾驶过程禁止使用手持电话，如果有通话必要，请使用蓝牙耳机或者使用免提接听电话。在条件允许的情况下到路边停车通话。禁止疲劳驾驶， 驾驶四个小时或者感到疲劳时，驻车休息二十至三十分钟。禁止超速驾驶，控制车速低于当前道路规定的最高时速。 o、 b、 d。 后台车辆监控助理看到施工车辆超速，即刻拨打司机电话，并通知司机尽快把速度降下来。 三、施工前检查偏远区域的站点需进行野外作业环境 ehs 风险评估恶劣天气下禁止施工，如雷雨天、雪天、闪电，六级以上大风。由队长带领一至两名施工人员检查整个施工作业环境是否有 hs 风险，并由队长分配现场检查工作，检查地面、机房、铁塔及周围是否有蛇、野蜂等攻击性生物出没。如果发现现场或周围有蛇，请尽量绕开，并不要惊扰它。 如有必要，请通知野生动物保护部门处理后再开始作业。如果现场发现野蜂窝，需要注意不要惊动野蜂，所有人要小心远离。检查结果记录到 isdp smart qc 中，由现场人员电话通知野生动物防护部门，待野生动物处理部门过来后处理野蜂，消除野蜂对施工作业人员的攻击风险方可作业。施工前 站点必须在施工区域放置警示标识，架设安全警示带。 e h s 警示标示有陆地工作人员必须穿戴的 p p e 交付 e h s 绝对规则紧急救 救援电话号码。高空作业 ppe 要求塔工， ppe 要求队长对施工作业人员进行施工前的 ehs 指导与任务分配。塔工穿戴 ppe， 先穿好全身安全带，捆好工具包，扣好所有安全扣，安全带不可穿的太紧， 也不可穿的太松，能放进一只手的松紧度为最佳。戴好防滑安全手套，戴好安全帽，扣下下颌带，拉紧安全帽后箍， 在有阳光直射的环境下，戴好墨镜，挂好双钩安全绳，安全绳固定在身后的地环上， p p e。 互剪确定安全带，扣好连接器锁死， 查看双勾的安全锁死功能。护检完后，队长在逐个检查塔公， p p e。 检查塔公证、华为安全培训证，用 isd p smart q c 进行拍照上传，对吊装人员进行检查。最后 后叮嘱所有人注意安全作业。四、塔上施工进行完上站前的检查后，为确保万无一失，塔工需进一步观察铁塔本身有无明显的安全隐患，塔工再一次检查工具的防坠落功能， 把吊装滑轮牢固系在侧面的安全带上，锁死防坠落，穿好系绳，防止绳子阻碍爬塔。以下是普通定滑轮与单向防坠落定滑轮的对比图，建议尽可能使用单向防坠落滑轮。徒手爬塔违反 ehs 绝对规则，一旦发现，队长需立即制止。 双钩安全绳应该挂在爬梯可固定位置，双钩安全绳挂在同一位置是错误的，正确的悬挂点是双钩挂在爬梯固定位置，一步一扣，匀速爬塔。当塔弓需要多次爬塔或者多名塔弓，爬塔作业需要使用 垂直救生绳，部分铁塔本身设计已经带有钢丝救生锁，如果铁塔本身没有，建议悬挂尼龙材料的垂直救生绳，防坠器锁死在垂直救生绳上，连接到胸前滴环上，试一下防坠落功能， 这样可以快速轻松爬塔。由于部分铁塔本身设计问题，或者天线挂点位置受限，天线不得不装在铁塔无作业平台的位置上。 如果此时塔上水平移动方向找不到合适安全绳挂点，建议自行设计塔上灵活使用的水平救生绳，用于左右移动， 防止无保护坠落。在悬挂水平救生绳时，塔公应始终保持至少一个安全挂钩挂在铁塔上救生绳根据塔上固定绳的位置设计绳子长短，防止塔上移动时发生坠落。使用 定位绳或者双钩安全绳连接全身安全带，达到防坠落功能。正确使用双钩安全绳，双钩必须挂在塔上两处固定位置，高挂低用双钩挂在塔上同一位置是错误的， 一旦此处断裂，起不到双保险的安全作用。第一挂同样错误，这样会加大坠落距离，对人体造成加重伤害。更为严重的错误是不系安全绳，高空无任何防护， 一旦坠落必会造成致命事故。在施工过程，塔下非安全区域禁止人员走动或者塔下作业，对擅自闯入的人员进行制止，现场进行 ehs 教育。 若塔上设备、工具，尤其是滑轮坠落，极易造成塔下人员伤亡。以下试试华为指导下的吊绳捆绑方法。因爆杆组件为组装件，且支臂较重，要求上下 支臂都用吊装绳做固定，通过连接器环锁连接爆杆，固定牵引绳，队长旁站指挥，用对讲机与塔空进行沟通。爆杆升空后，两名吊装工人一起协同拉吊，当爆杆掉到安装位置时， 把吊装绳缠绕在塔腿等牢固位置。以下是普通吊装方案与新型防坠落吊装方案的对比缩略图。普通吊装无自动防坠落功能，一旦吊装工人松手，吊键坠落。 新型防坠落吊装方案一旦吊装工人松手，抓绳器自动锁死防坠落。一、抓绳上端固定高度高于定滑轮的高度。二、抓绳下端以固定或者牵引， 使抓绳与塔体保持一定角度与距离。在吊装时，吊剑沿着抓绳上升。天线的吊装过程类似于抱杆吊装 天线，吊装前需捆绑吊装绳和牵引绳固定吊绳，用连接器固定牵引绳便于高空拆卸。起吊过程需要有人托起天线，防止底部的线缆端口触地损坏。临近安装位置时缓拉吊绳， 塔弓接应天线，防止天线与铁塔磕碰。首先固定天线上侧的支臂，防止天线因重力的影响下发生坠落。然后固定下支臂，解开吊绳，解开牵引绳， 启动 ro 吊装与安装。塔上人员不能探出全身，用手或脚勾拉绳子，防止身体失衡发生意外。 没有安装牵引绳，直接吊装极易与塔身或线网设备相撞，造成损坏，设备意外坠落极可能会伤害下方人员。 r r u 固定好后才能拆开吊装绳，以防 r r u 坠落。无 收工。用双钩安全绳稳步下塔，用垂直救生绳稳步下塔。清理作业现场后锁门收工。塔工是全球最高风险的职业，工作充满挑战，危险时刻伴随左右。关爱生命，保护自己和他人的生命安全比任何事情都重要。我是四店老陈，感谢观看。
28四电老陈

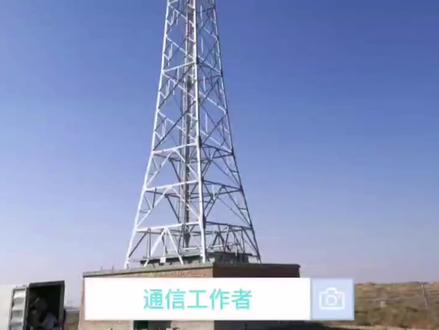

01:51查看AI文稿AI文稿通信工作者通信无线设备的基本知识，两条线，两条线现在用的比较少了，但是比较稳定，八三零零，八二零零，然后呢 bbu 上面呢是 bcdu ru 射频单元，这个呢是中心的， 中心的这个射频单元呢多数用在 nb 替换的时候，它里面呢有二分之一跳线，野战光缆，还有电条线，这个呢是十分设备，他的供电呢是批发式开关电源，里面呢有 iu， 他的接口呢是二分之一窥线，还有就是电表线以及也亮光了。二分之一窥线呢在这里用的是三加一的防水，总之呢所有的接地还是聚集到会流排上面的，尤其是做好保护套或者是引起 保护。这个呢是我们的一个 nba 替换时候的一个天线，这个呢是 gps， 也被称为蘑菇头， 这个接口呢也是三加一的防水，蘑菇头的一个位置，安装呢一定要保证他的收心准确和他的一个覆盖范围，这个呢是也沾光了，就是咱们说的一个保护层里面两根尾铅 盘好后的引蓝光了吗？就是这样的，只是一个外壳，起保护作用的。这个呢是我们的一个电源柜组合，是开关电源，融丝啊，公开之类的。 威震的一个缺点就是覆盖面积比较小，但是安装比较方便，协调难度比较大，楼顶比较多安装铁塔，上面是不合适的，包括我们的四角塔，还有我们的一些美化天线啊，各种通信塔， 这个是很不合适的，但是这个安装难度呢确实比较大，整洁美观，还有我们的各种的单感塔了，还有我们的一些四方塔之类的。
