pwm调速接线方法图解
粉丝6378获赞2.7万
相关视频

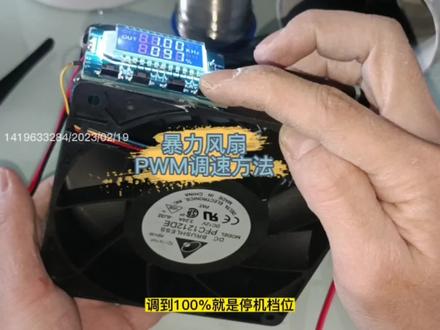

01:30查看AI文稿AI文稿暴力风扇 pwm 调速方法， pwm 调速需要四线的风扇，如果是两线的风扇，只能通过调电压来调速，推荐使用调压电源，不建议用那种假的 pwm 调速器，不仅噪音大，还有可能会造成风扇无法运行， 这就是四线的风扇，红黑是电源的正负极，另外两根分别是测速线和调速线，不同风扇定义可能不同，需要自行测试。然后再准备一个 p w m 信号发声器，这玩意几块钱一个，买越多就越贵，坑你没得商量。不过可以输出两路 p w m 信号，并且占空笔和频率都是可调的。 接线上面都有标识，左边这四个孔可以用来接电源的输入，可以同时给模块和风扇供电，如果风扇工作电流比较大，建议这里加两坨吸。然后右边这四个孔就是两路 p w m 信号输出，控制一个风扇的话，接一路就 就可以了。如视频所示，我这风扇黄色线是调速线，直接一根就行，下面是效果演示，频率我调的是一千赫兹，只要别太低，一般都能正常工作。 然后速度控制就是调占空笔，我这风扇调节范围是零到百分之九十九，调到百分之一百就是停机档位，也就是占空笔越高速度越慢。有的风扇是相反的，可以零到百分之一百调节，也就是可以以更低的速度持续运转，高效散热的同时更加节能和静音。 嗯嗯。
769用户6698107258

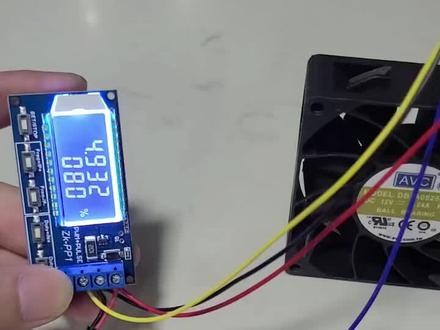

01:32查看AI文稿AI文稿pwm 风扇接线介绍风扇的供电正负极，直接接电源的正负。 风扇的其中一根 pwm 线接到模块的 pwm 信号段子处，四线风扇还有一个测速线可以不接，接下来可以调节频率， 不同风扇工作频率不一定相同，需要自己尝试或者咨询风扇供货商。调频率的，频率不对的话， 那个风扇工作也不正常的， 这是频率的，然后这个是占空底，是通过占空底来调 节风扇转速。
240电子之家

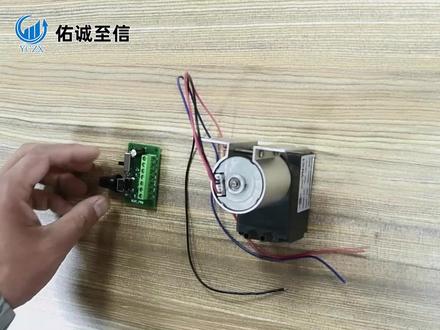

02:42查看AI文稿AI文稿现在带大家面试我们的一个 pwm 的一个调速器和我们的一个泵啊，这个泵啊，首先这个 pwm， 这个调速器给大家看一下，讲解一下我们这个接线方式啊，它分别为我们的第一个镇压输入，负压输入，镇压输出， 负压输出啊，刹车线，还有我们的一个 pwm 啊，这边的话是一个幻象线，咱们今天的话用这个电源适配器来给他供电啊。首先把我们的输入接好啊，输入电压接好，这个压根是接负极的 好， ok， 接好了之后呢，我们把我们这个无刷电机上面的三根线按我们刚才的啊顺序去接啊，正极负极啊， 还有 p w m 的调速线啊，很棒，正确接好。 黑色的负极啊，也就是这边有显示 g n d 啊，这个是负极， 蓝色的这根呢，我们接 p w m 啊，调竖线，那因为我们这个他不需要去换向，不需要去实现刹车的功能，所以我们这边呃刹车线，呃，跟这个换向线是不需要去接的，就接三根接好是这样的一个状态啊， 这两个呢是输入啊，现在我们可以电源四倍镜接上电，这个现在已经通电了，电机也已经在转了啊，真空泵已经在工作了， 那我们可以通过把这个来调速啊，实现调速旋钮啊，可以调速，这就接好了啊， 您这边的话，呃，购买这个无刷电机款的话，有可能抽到的是我们这六根线的这种，那这边在使用的过程中跟三根线的也是一样的啊，红色的 接正极输出，黑色的接负极输出，就是 gnd 在模块上面蓝色的接 pwm， 那绿色的这根呢是刹车线啊，刹车线。然后这个白色的这根呢是幻象线啊，这个可以接，也可以不接啊。那黄色的这根呢是接 plc 的啊，也就不是在接这个模块的，是接 plc 的这五根线的话，嗯，正常使用接三根就可以了，将这三 三根接好就可以了，其他三根不用接， ok。

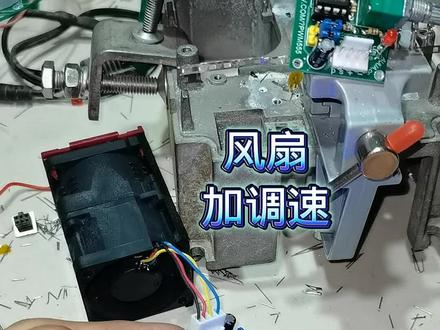

00:48查看AI文稿AI文稿用一个 pwm 五五调出版，找一个从服务器上拆下来的风扇，把原来的插头剪掉，重新上席，焊上二五幺零的插件件 焊好后取下来对一下板子的线序，以免剪错了。一般黑色的为负极，红色为正电源，黄色的是速度检测，蓝色的是 pwm 信号。按顺序查好连接板子，然后上电测试。 不对呀，高处变低速了。看来这个风扇是反向信号控制的，那就把这两个跳帽调一下位置即可。这是反向信号输出。这回再通电 啊，这就正常了。
215石诚鉴(爱研究)
02:50查看AI文稿AI文稿大家好，欢迎来到 sary 的风机小课堂，市场上主流的带调速功能的风机大部分都采用 p w m 调速，下面由我们的技术工程师带我们来演示一下 p w m 调速。大家好，接下来由我为大家演示并讲解 p w m 调速功能。 我手中的是一款 bwm 型号发声器，右手边是直流转向电源，左手边是呃 ebm 的一款轴流风机，型号为三幺幺四斜杠二 h 八 p。 一会我将用我的电源给控制器供电，然后通过控制器控制风机的转速。首先我们来看一下这款控制器，先看一下他的端子，一共有四个端子，为正为负，是他的供电电源，同时也控制着输出的 pwm 信号呢。 右侧一组呢是输出的 pw 信号以及信号低。下面我们来接线，首先将控制器给为正为初，和电源的正负极相连， 然后给电源上电。可以看到现在屏幕已经亮了，我的电源电压调的是五伏，屏幕上面一行显示的是他的这个 频率，下面一行显示的是 pw 型号的张空比。对于频率的选择，我们要参考房级的规格书， 一般情况下建议是一 k 到二十五 k 赫兹之间。我们先通过左侧的一组按键将频率调成两 k， 赫兹占空比我们调成零。现在我们来接风机，这款风机是四线制，红线和蓝线是风机的电源线，紫色的线是风机的空， 白色是转速反馈信号线。这款风机的额度电压是二十四伏直流，因此我们需要额外准备一个二十四伏的直流电源，将直流电源的正负极与风机的电源线相接，红色接电源正极，黑色接电源负极， 然后再将控制器的 pwm 输出与风机的控制线相接。接下来我们要将控制器的信号地与风机电源进行供地，因为我这里用了两个电源，分别是控制器的供电电源，还有风机的供电电源。如果在电源侧已经将两个电源进行供地操作，那么 控制器的信号地就不用再接了，这里我们手动把它们接起来。好，现在接线部分已经完成，接下来我们给风机上电测试一下。现在风机的电源已经上电，掌控比为零，因此风机不会转动，我们提高掌控比。 现在皇帝已经低速运行了，继续提高掌控力， 可以看到风机转速越来越高。下期我们将带来 a c 风机的充电人跑速。关注我，了解更多风机干货。
43北京恒瑞宏晟风机
01:40查看AI文稿AI文稿今天我们来制作一个电机调速器，它可以用来给我们普通的电机调速，也可以充当一个 pwm 发声器，给我们的三线风扇调速。 现在我们来看一下原理图，这个就是我们的电路原理图，根据原理图画好我们的 pcb， 检查无物后就可以下单我们的 pcb 了。开始焊接我们的电路板，先装上我们的五五五芯片， 然后再焊接下我们的电容电阻。 像这种贴片元气件不好焊接，我们也可以选择佳立创 s m t 贴片服务， 开始焊接我们的插件元气键， 这样就大功告成了。 我们看一下输出的波形，还是很漂亮的。最后感谢大家的观看，我们下期视频见。
1385小泽科创
06:50查看AI文稿AI文稿今天我们来聊聊 p w m。 p w m 是脉冲宽度调制的英文缩写， p w m 是一种对脉冲的宽度进行调制的技术。 p w m 技术应用非常广泛，比如开关电源、电机的调速， l e d 灯亮度调节、舵机角度调节。 很多地方都用到了 p w m 控制技术，这是我们学习电子技术必须掌握的内容。学习 p w m 其实一点都不难，而且它有趣又有用。这是一个 p w m 信号发声器，它用于提供 p w m。 信号，可以调节频率和占控比， 用一个九伏电池供电。这是 p w m 信号输出线，我并联了两队 一对信号线，用语音为后面的实验提供 p w m 信号源，一对信号线接撕播器，以方便我们直观的观察。这是 p w m 信号发生器产生的波形，是一种方波， 方波是 bwm 信号最常见的一种波形，方波的属性有高电瓶的大小，低电瓶的大小，还有频率和占空比。 我们一个个讲高低电瓶大小跟信号源电压有关，目前我们这个信号源高电瓶大约在七伏左右，低电瓶为零伏。 频率是指一秒内有多少个变化周期，我们这个信号源一关一开是一个周期，一百赫兹就是一秒内关开一百次。试播器横坐标是 时间，一格是五毫秒，可以看到当前信号一个周期占用了两格，也就是十毫秒，一秒等于一千毫秒，一千除以十就是一百赫兹。把信号频率调到五十赫兹看看， 我们发现一个周期的时间长度变为四个，也就是一个周期变为二十毫秒，一千除以二十等于五十赫兹，信号频率调到两百赫兹看看， 我们发现一个周期的时间长度变为一格，也就是一个周期变为五毫秒一千。除以五等于两百赫兹， 这就是频率的概念，大家理解了没有？下面我们讲下占空比。占空比就是一个周期中高电频所占时间的比例。 如果把高电瓶理解为开，低电瓶理解为关，那么占空比可以简单理解为开的时间百分比。比如当前开和关的时间各占一半，那么占空比就是百分之五十。 现在我们调节真空比到百分之八十， 会看到开的时间明显变长了，关的时间变短了。占空比调到百分之一百，波形变成了一条高电平直线，意思就是一直开着，一直处于高电平状态。我们调小占空比， 可以看到关的时间变长，开的时间变短。比如当真空比为百分之三十时，开的时间占百分之三十，关的时间占百分之七十。 当真空比位百分之零时，波形为零伏直线，代表完全处于低电瓶状态，可以理解为全关。 占空比越大，高电瓶的时间越长，输出的功率也就越大。 占空比越小，高电瓶的时间越短，输出的功率也就越小。开关电源调压、电机调速， led 灯亮度调节就是利用的这个原理。下面我们做个实验理解一下。 实验的目标是通过 p w m。 信号控制白纸灯泡的亮度， 由于这个 pwm 信号发生器只是做信号原用功率很小，不能直接接灯珠，所以我们需要使用一个猫屎管来做开关，控制大电流 mos 管的关开控制信号就用 p w m。 信号发生器作，当信号为高电瓶的时候， mos 开关管导通为灯珠供电，信号为低电瓶的时候， 莫斯开关管截止灯珠断电。莫斯管的视频之前已经讲过，不清楚的朋友可以去了解一下。灯珠穿在莫斯管漏极上，莫斯管的原极接电源负极， 貌似管的漏极接电源正极， p w m 信号线的负极接原极， p w m。 信号线的正极接在三极。下面我们开始实验。 信号线已经焊好了，我们先把 p w m。 信号频率调到一和值，可以看到灯泡随 p w m。 信号的高低，电瓶亮合灭。 调节一下真空笔，观察一下现象，真空笔高的时候，灯泡亮的时间长，真空笔 低的时候，灯泡亮的时间短，这说明 mos 管和 p w m。 信号发生器工作都很正常，实现灯泡的亮暗调节。一赫兹频率显然太低了， 在开关电源中，开关频率通常高达几十 k 赫兹，我们做实验不需要那么高，调到一百赫兹吧。随着开关频率的升高，会发现灯泡的亮度稳定了很多。现在开始调节占空比， 占空比越小，灯泡亮度越低。 占空比越大，灯泡亮度越高。原因前面我们已经讲过，占空比越高，公里数数越大。占空比越低，公里数数越小。同样原理还可以调节电机速度、 led 灯亮暗等很多应用。
348覃小刚PCB电子电路
02:13查看AI文稿AI文稿这是帮网友改的弱电箱散热案例，在密闭门板对角线切割出两个孔，装上两台静音风扇，下面进风，上面排风， 搭配智能温控模块，箱内温高于三十度，风扇开始运转，温度越高转速越快。温度低于二十六度，风扇停转预值可自行设定。日常功耗一点五瓦左右，待机功耗低至零点二瓦，非常省电。 接下来介绍改造全过程，整个过程最难的地方就是开孔，风扇厚二点五厘米。安装前需要先定位，确保风扇不与设备产生干涉。 确定位置后，用风扇防护网模拟风扇的安装位置，按住防护网，基于防护网外圈画出外轮廓，然后再在内部画出内轮廓，并描好四个螺丝孔位置。为了方便切割，在外轮廓与内轮廓之间描好刀路线，沿着这条线切割即可。 接下来要上强度了，先使用直径五毫米的钻头钻出风扇的螺丝孔位，再使用手持切割机沿刀路线进行切割。切记，使用切割机是一个危险行为，建议戴上护目镜或防护面具。 切割时候刀片需要以对切割物垂直，不能有翘的动作，横向受力容易造成刀片断裂飞溅，严重的话还会改写人生剧本。切割完后，用美工刀修一下边缘，去除边缘毛刺。接下来将风扇配的 m 五平头螺丝 先后穿过防护网与柜门的螺丝孔，上到风扇螺丝孔上，风扇就安装好了。安装时候注意风扇正反， 因为下面是进风，所以风扇贴有参数型号的标签朝内。两台风扇都装好后，最后就是安装智能温控了，任意一台风扇公头插到温控插座上，另外一台风扇的公头接到第一台风扇的母头上， 把线整理一下，插上电源，当探头探测到温度高于三十度时，风扇启动温度越高，转速越快。温控上交替显示实时温度与风扇实时转速，当温度降到二十六度以下，风扇停转，这是最终安装上去的照片。
403数码小生

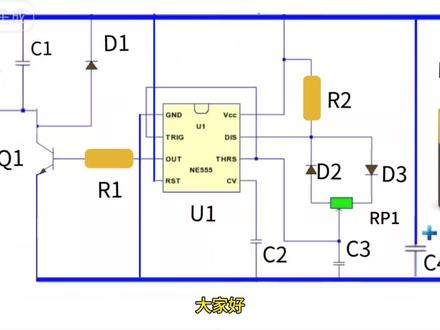

03:58查看AI文稿AI文稿大家好，今天详细讲解一下 p w m 波电机调速电路。电路由 n 一五五芯片和外围元件构成。 电路得电后，首先给电容 c 四进行充电。当电容 c 四两端的电压达到一定值时， vcc 和 gnd 银角得电， ne 五五芯片开始工作， 芯片的 rt 引角由低电瓶变成高电瓶，使芯片内部触发器工作。 电路上电时， c 三要通过电阻 r 二和 r p 一进行充电。上电时， c 三两端的电压小于三分之一电源电压，芯片的 t h、 r s 和 引脚电压小于三分之一电源电压。芯片的内部逻辑状态如图，这时特引脚输出高电瓶 q 一三级管道通电机得电， 电容 c 三通过充电，两端电压不断升高。当电容两端电压大于三分之一电源电压时， 芯片内部状态发生变化，芯片的输出状态保持不变。 当电容 c 三两端的电压大于三分之二电源电压时，芯片的内部状态发生变化，如图，这时芯片的输出端由高电瓶变成低电瓶。 q 一三极管截止电机失电， 同时芯片内部三级管导通，这时芯片的第四引脚接地，电容 c 三就会通过 r p 一和 d 二进行放电， 电容 c 三两端的电压就会下降，电容 c 三两端的电压很快就会小于三分之二电源电压，芯片的 t h、 r s 和 drag 引角也回小于三分之二电源电压， 这时芯片内部的状态如图，内部逻辑发生变化，外部输出状态不变，电容 c 三继续放电， qe 三极管不导通。当 c 三两端的电压小于三分之一电源电压时， 芯片内部三极管截止 c 三停止放电，芯片输出高电平 q 一三极管导通，电机得电，同时电容 c 三开始充电， 电容 c 三两端的电压很快就会大于三分之一电源电压芯片内部逻辑发生变化，外部输出状态不变，电路就会重复以上过程。 其中电容 c 三的充电时间为 q 一的导通时间，电容 c 三的放电时间为 q 一的截止时间。 通过调整电位器 r、 p、 e 就能调整电容 c 三的充放电时间，从而改变 q 一三极管的导通和截止时间。导通时间长，截止时间短，电机转速就高。截止时间长，导通时间短，电机转速就低。 其中电容 c 一是高频滤波电容第一是蓄流二极管，电容 c 二是基准电压滤波电容第二是电容 c 三放电二极管， 第三是电容 c 三的充电二极管。这就是整个电路的工作原理，欢迎大家留言评论。
186宁晋电路电器维修
![温控系统设置方法
按钮朝下，第一个按钮是+，第二个按钮是-，第三个按钮是功能键。
【一、设置启停温度】
长按第三个按钮。分别设置L、H、C这三个温度，这三个温度分别代表风扇启动的温度，风扇达到最高转速的温度，风扇停转温度。导风槽轴流风扇建议分别设为30，40，26。（风扇在启动温度与最高温度之间会自行调节转速，无级调速。）
【二、设置风扇最低转速】
风扇正常工作状态下短按第三个按钮，设置风扇起始转速，导风槽轴流风扇建议设置为60%，设置后再短按按钮三保存。
#弱电箱散热[话题]# #散热器[话题]# #门缝散热[话题]# #温控风扇[话题]# #路由器散热[话题]](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/6699e79915b32b773d9c933bd5a6b958~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098659600&x-signature=53ln%2BPTuEdeetWedpX%2Bn%2BeatHug%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260706093331C395629AA9C882E89FE2)
