百米弧垂表计算公式
粉丝2.1万获赞4.9万
相关视频
06:09查看AI文稿AI文稿啊大家好啊，我是 btr 路宫配电啊，今天呢我们继续跟大家分享我们八月十四日每日一提啊， 呃，昨天呢因为一些个人原因呢啊没有给大家上传这个每日一题啊，哎，很抱歉啊，今天呢啊我们哎继续啊给大家上传这个每日一题 啊，那么我们还是来看一下今天这个题啊，今天这个题呢还是加工线的考点啊， 他说是二百二十千伏的架空线路啊，采用的是双风列导线啊，型号给我们了啊，导线的外径也给了啊，导线的自重合载也给了啊，呃，指导线的最大设计张力也给了啊，呃，我们呃给了 一个冰的密度啊，给了一个重力加速度，那么今天这个题呢，他说是已知某一个档距是六百啊，假如我们画一个六百六百，这个档距啊，高差呢？是二百。哎呦，这高差挺大的啊，二百啊，那这是我们的啊，这个档距 这高差二百，但我们有点不成比例了啊，大家这个意思就可以了啊，假定啊，最高气温的时候倒下了，最低点张力就是我们如果这个工况呢是最高气温工况，那么我们最低点呢，这个就画到这上去，应该画的不太对 啊，我们最低点的这个张力啊，他告诉我们，是啊，二十八啊，牵牛，二十八牵牛， 让我们计算这个当季最高气温的最大胡锤，就想让我们算这个最大胡锤是多少， 这就是最大胡锤公司计算啊。呃，计算最大胡锤呢，我们直接拿我们讲过的啊就最大胡锤计算啊，我们正好刚给大家讲线路手车对吧啊这个最大胡锤啊，我们这个一档里边啊，他有一个最大胡锤啊，有一个二分一档具胡锤， 还有一个最低点胡吹啊，最低点胡吹， 我们说啊，哎， 我们近视的啊，这个不高差不不等的话，他这个最大呼垂和二分一档距呼垂不不重合啊，我们近视认为他是重合的 时候，我们就可以说啊，最大胡锤等于二分一档句胡锤，所以说我们就推导出他最大胡锤公式啊，不同的。这个，呃， 公司啊，我们是悬列线公司还是斜抛还是平抛啊？都是啊，都有最大互吹公司。那么好了，我们要求我们按照斜抛啊计算啊，斜抛的公司就是这样一个公司啊， 这个鸡呢是什么呢？是我们垂直比赛，我们一直在跟大家强调这个表里啊，这个表三 过三过一里，他的笔仔就是垂直笔仔啊，因为这个公司所有人是在垂直面推出来的啊， 如果说你用综合笔载啊，他就到了综合面去了，他是不是这个关系了，有的是，有的不是胡锤，是啊，这个我们想详细讲过啊，所以说你就带带 垂直就可以了，带垂直鼻仔，那么我们的垂直鼻仔是什么呢？那我们要看最高气温啊，垂直鼻仔是多少呢？我们加不加浮冰呢 啊？肯定是不加啊，不加伏冰呢，就变成了我们的呃，自重比仔了，自重比仔呢，大家看，这是我们的比仔，是要除一个 s 啊，但你不除也无所谓，你要心里知道，明确的知道我们比仔是要除个 s， 所以说我们在十六点三五，大家看他是个牛啊， 牛，每米我们再除一个 s 啊，这个 s 多少我们咱也不管他啊，好了，下边是呢八倍的啊，这个水平应力就是我们现在这个而特零啊，最低点水平的应力啊，加上我们这个 cosy 白的啊，就是高差角的正余血值，高差角的余血值呢？我们来看 看一下，鱼学值不就等于这个 l 比是这个斜边吗？斜边等于 l 的平方加 h 的平方，那么 l 是六百啊， h 是二百，这是我们的斜边啊，就是我们的斜边的平啊，那么我们这个呢 是六百，这是我们的鱼学角啊， cosm 白塔啊，这是我们当局的平方，大家注意当局的平方六百啊，那么我们就剩下谁了呢？一个八放过来， c 特林啊， c 特林是这个方向的啊，切，相应力啊， 那么我们是什么呢？我们这个点的硬张力，最低点的张力是 这么多，牛，所以说我们硬力呢，要给他除一个 s， 你看这个 s 除过来了啊， s 不是 s 平方啊，这俩 s 已约掉了，这俩 s 约掉了， 约掉之后再算完了，是二十八啊，二十八啊，所以说我们在这个时候啊，这个最高气温时候胡锤是二十八啊，当然他要是呃 气象条件变了，那么他的张力会变啊，有可能鼻仔还会变，对不对？有可能不变，有可能会变，那么这时候他的胡垂就可能要会变化啊，要会变化。 所以说今天这个题相比的下还是比较简单啊，好了，今天我们就跟大家分享到这里啊，希望大家呢啊 能够啊，抓紧时间来复习啊，我们报名基本上要接近尾声了啊，大家剩下的就抓紧时间来复习啊， 好了啊，欢迎大家呃，持续的关注啊，也欢迎大家能够啊转发和点赞啊，谢谢大家今天的观看，那么我们下次再见。
125BTL注册电气工程师
15:00查看AI文稿AI文稿各位朋友大家早上好，从今天开始呢，我们来学习一下胡锤的计算。前两天我们一直在学党句、水平党句、锤党句等等，我要学完党句呢，我们今天来看一下胡锤的计算。 老胡子就让我们看一下这道题的引入，他是二零零八年的题，一零年年年以前的题呢，都很简单，这道题给的是在跨越党中距铁塔一百五十米处四十度时候的腹垂。 因为导线的那个风吹啊，肯定跟硬力啊，跟温度这些都有关系，是吧？这大概有生活常识了，比如说气温高的时候， 现在正常了，他热胀冷缩吗？他更塌一点，辐射就大一点。还有比如复兵时候重力大了，他更塌一点，所以呢，他那个辐射就更大一点，是吧？这个你尝试。 那我们来看一下这道题他是怎么做呢？那么在做之前，我们来看一下浮垂，悬浮垂其实要注意几个问题。首先一点呢，浮垂 大家顾名思义就是这个挂在导线，挂在空中导线，他是一个抛内抛物线，你认为你可以认为他是抛线，其实他是一个悬念线啊，标准的说， 那这个就是这个叫弦，弦和这个腹之间距离，这叫腹垂，其实每一点都有，每每一个 地方都有浮垂噶，只不过浮垂最低点也就是最大浮垂，如果等高塔的话，最最大浮垂是在浮垂，最低点就在打最中央啊，我们大部分用的是算最大浮垂， 为什么呢？因为我们主要是算浮垂最低点点到距离。呃，离地的距离是吧？离地的距离，比如说幺幺零幺幺零线路是吧？二二零线路，他对地的距离是吧？对地的距离，这个是要 根据浮垂最大浮垂来算出来呢，就最低的最近距离来算出来，满足幺幺零和二零等等，各种电压等级都有啊，比如五零五十五，第十三张已经讲了这个规定，大家可以去查看一下。 那湖水我们先学习的有几个比较重要的地方，就是看到第一个斜湖水，什么意思呢？如果等高塔，他就是弦和这个福之间距离，如果是不等高塔，像这个不等高塔，这个是 b 点，这个是 a 点，然后导线是这种 学校来的，这种学校来，如果你还是按垂直的话，就这种来，这种不是我要算的浮沉，这种不是的，我要算他垂直滴滴的，这个才是我要关心的浮沉。 比如我脸到这里，那我其实我算的其实是这一段腹垂，是吧？这一段腹垂，因为我要算他对地距离吗？所以这个这个其实就是斜腹垂了，因为 我是垂直向下的，和和他弦并不是垂直的，所以这种叫悬浮垂，我们算的都是悬浮垂。这第一个，那我们来看这斜浮垂他是什么用？比如说 我要确定这个不等到他的 a 点，他离地的距离，这个 a 点要去干他的什么？选点加，加上卷子长度，上面加卷子就是 很大的挂点了，是吧？那我怎么算呢？首先点了，我要去查五零五四五折的一个第十三章，根据电压等级决定他对地的距离，前提决定他对地的距离。 h 算出来以后最小缺点满足要求，那么这个时候我就把浮垂算出来，记住这个地方我算的浮垂是这个弦和浮垂最低点之间的距离，就是我这里写的这个 指的这个距离啊，你算出来这个距离其实并不是 a 点的对低距离， a 点对距离，你还要加上这一段，加上这一段 x， 你还要把 x 加进去 x 相亲怎么算的？那这个时候看好了，你要把 x 算出来，就要用在一个相三相似三角形，就说是我这一段算出来是 fm， 我这一段算出来是假设我叫 x， 这段下来 x 呢？就是这一段了吗？这一段我可以相思上下写什么意思呢？我可以知道 ab 之间两个塔之间距离长边知道了，然后我扶着最低点这个地方，这个距离 这一段也知道，然后 ab 塔之间的高差我是知道的，高差我是知道的。那上面一个三角形， 然后然后呢？下面一个三角形，这两个是相似三角形，我通过相似三角形我就可以把 x 给求出来， x 求出来以后，那么我我 a 点选点的距离就是等于什么？ x 再加 fm， 就这个地方，我算出来这个地方，这这是应该是 辐射最低点的浮出一个在家我要求的最小对离距离啊，这个是最基本的一个用法啊。 第二个是学平面，什么叫学平面呢？就是因为我算的辐射最大辐射，比如说这个线路尺寸一百八十页，一百八十页这个公式大家背下来叫我再带大家背一下，叫巴西格玛，直接背了巴西格玛林甚至 伽马 l 方，他说挡距的平方层证明也是挡距越大，这个辐射越越塌，是吧？所以呢，我那一个耐脏段的，我中间还是要加很多很多直线，他才能把导线给吊起来，满足他导起弧线距离点对地的距离。 那这个这个我用的是什么？中和鼻子和他对应的应力，那如果我是没有风片 的时候，他就是垂直向下的，是吧？就这个这个虚线，看这个虚线，这个虚线这么多，我们讲过这个虚线，这个我算上的翡翠就是 垂直最低的浮垂，是吧？这叫垂直平面的，假如风偏了，风偏以后呢？就是在这个黑色这个风偏以后，风偏以后，其实我的硬力，我也是风偏的硬力，然后那一个鼻子也是风偏鼻子，其实我算出来的就是什么斜平面， 斜平面的负罪，就这个负罪，这个这个负罪。那如果是我在这个地方有斜向下，有 有一个房子线路斜边一个房子，那其实我这个距离是要满足要求的，是吧？满足要求的是吧？满足要求的不管，比如说五米啊等等，是吧？那我 用的是邪乎锤，这个要通过空间，空间几何参数最重要来算出我这个导线要离这房子有多远，是吧？这个只要条件，条件成熟，条件充足的话，我把那个邪乎锤算出来就可以了。 通过其他的辅助算数，我也可以算出满不满足要求，取票调整，是吧？那这里是个有个细节，现实是一百八十八页现实是一百八十八页，他讲的最大浮垂 就是他指的最大副锤，就是用来算对地的进攻距离，这个副锤要么发生在在什么，最高气温就是伽马一最高气温没有伏兵就是伽马一， 只有导向自动，要么是高马期， 要么是高马期， 就是干嘛一比干嘛零，干嘛起比，干嘛干嘛起比西，干嘛起哪哪，哪个大用哪个， 那么哪个是最大负垂，他这里的高马齐其上出来的是斜负垂是斜向下的，不是垂直向下的，但是他说了为什么这种呢？第一有两个最主要原因，第一个原因，复兵时候呢，斜负垂 和垂直腹垂相差，因为他的复兵时候的丰厚仔只有十米每秒，所以呢，他主要的，虽然这个钢马琴里面他最主要的其实还是什么还是什么，是 是高马山，就是冰冻家什么制造那么丰厚仔富冰，丰厚仔钢化五相对来说少一点，这是第一个，他影响不，呃，有要 大一点，但是不是大的太多。第二点呢，我用这个稍微大一点的斜后垂来代替，他认为他是垂直向下的，这个弧坠我设计偏安全，垂直原因， 所以我用的是高马技，高马一，记住了线路车一百八十倍，这个地方讲清楚了，你记要记住，虽然我让我去算是邪乎罪，但是我为什么可以用来代替垂直负责，这是工程进士啊，大家一定要分享清楚。第二个斜拼面，第一个斜负罪，第二斜拼面，第三个变化规律，变化规律什么意思呢？ 如果我 在等高塔，那么浮垂最低点一定在中央，同时最大浮垂， 最大负垂也也在挡坠的重要，也就弧垂最低点和最大负垂的在同一点， 如果出现高差了以后，这两个地方相向而行的，什么意思呢？湖水最低点向低塔移动，这个湖水最低点， 这幅图在线路手册一百八十一页，大家可以看一下，如果出现高差，辐射距离点向地下移动，最大幅垂向高塔移动，看到了，这个时候辐射距离点的辐射并不是最大的，这个时候 我们可以通过公式来看。看好了，我的最大幅碎是伽马啊，巴西格马分子，伽马 l 方，他和 什么笔窄成正比就越重，辅助基地点就点越塌啊，就是那个浮垂越大，这个，这个最大幅垂要浮垂越大，浮垂越大，然后硬力越越大， 我两边一拉，这个导向会被拉起来，这个也尝试了，他的呼吸就响。那我们再看，我们来回回顾一下垂直长句，我们前两天讲垂直长句公司怎么算？垂直长句 lv 等于什么？ l h 嘴边上去再加上什么西格玛林分子，高马寡号，正负 h 一比， l 一正负 h 二比。 哎呀啊，这告诉我这个什么？这个是浮垂最低点的位移是吧？浮垂最低点的位移，浮垂最低点像什么？像低塔移动是吧？这个主要是正负吧，低塔取负，高塔取胜，他的幅度就在 幅度，有这个决定幅度什么和印力成正比，和干嘛和比赛成反比，这两个是相反的，看吧，这两个是相反的，也就是他们的移动 方向是相反的。你辐射距离点像低塔移动了，那你的应最大辐射肯定像高塔一样的，是不是像高塔移动的是吧？这就是 夫妻，好比同林鸟，大难当头各自飞。是不是？在我们在没有压力的时候，在等高塔时候，他们都是在一个位置，看起来像一个人，但是一旦出现那高差，出现压力时候，他们就向下而行， 走上了不同的道路，是吧？这个大家深深的记住，深深的记住了扶持距离点，像低塔移动，最大负罪处向高塔移动，但是一般情况下我们用的更多的是什么？扶持距离，为什么我扶持这一点我要算对地距离，是吧？那么了解的 浮坠这三个最基本的特点，第一个我用的斜浮锤也算成，其实是这一段。第二个斜平面，我这个地方带的公式，最大浮坠，巴西格马分的伽马 f 啊，我带的是综合比赛和同为伊利，其实我算出的是斜 平面的，负责第三个编号规定的辅助距离点上低打移动，最大负责向高打移动。了解这个我们就来做下这道题， 这道题我们说了线路手册一百八十页，这几个公式要记下来，这里有一个，刚才我们讲的是最大浮垂吗？最大浮垂要这种算，那我还可以算任意一点的浮垂，任意点的浮垂，他有两个公式，第一个公式就坐标窝点位于， 位于电线最低点，也就是说他把到现在最低点回最低点作为零点，然后任意点，任意点吗？肯定要以零点为主，那也离 波点多少距离？我把这个公式带进去 x 嘛，这就 x 嘛。比如说你最低点 二十米是吧？这个这就是二十米是吧？ l o a l l o a。 还有一种算法呢，就是我以悬挂点就悬挂点为零点，那么离悬挂点多少多少米？比如说一百五十米， 一百五十米的出的腹垂，那这个就 x， 就带一百五十米，就这个只是一个啊，你的零点的取法就看怎么参，看你怎么测量了。好吧，那这道题我们看一下，这道题让我们算据 党中距铁塔一百五十米处，距铁塔一百五十米处，那么铁塔是零，离铁塔一百五十米，那我应该是吗？窝点位于悬挂点 a， 也就是我与 铁塔为零点，那么离铁塔一百五十米，我直接带进去，这个就是看到这个是二十一个马分子高马 x 就带一百五十，一百五十米呢， l 减七， x 就 l 挡距多少，四百五十，四百五十减，减去一百五十。那这个公式大家注意看了，如果我把这个公式当做二分之一带进去， 这是 x， 我带二分之一带你去，他算出来是什么？巴西格马分子伽马还要放，这就是最大风吹的，看了吗？是不是？那这个 这公式你要记住，这是平抛线公式。平抛线公式什么？他是以这个为模型的，这个为模型的，他的扶式距离点一定在挡距中央，所以你把 这个 x 当做澳门之一 l 就会得到这个公式。当你说到有点小高差的，我就不能用这个可以用的近似的，但是大高差你不能用这个公式，因为这个是平抛线模型就算出来的，是不是？如果高差特别大，你也用这个公式来算， 相对来说就准确一点，你可以算出像这种大高差的，是吧？大高差的你可以稍微来算一下，一般情况下小高差你都可以认为他近视等于 等高塔，那么最低点就是翡翠最最大处，也是什么翡翠最低点的位置， 就这一个。好吧，平炮线公司，那么通过我们今天讲解，大家对这一个平炮线的最大辅垂有更这个公式有更深刻的理解，他就是按等高塔来的，在在档区中间。
418乘飞教育枫叶培训

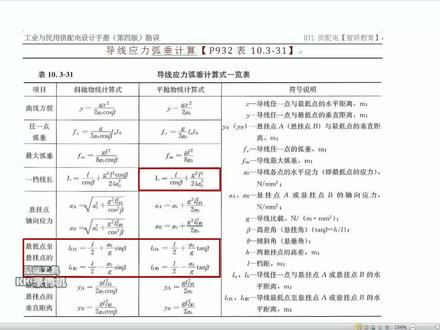

11:50查看AI文稿AI文稿啊大家好啊我们今天呢继续给大家把配饰呃这个加工线部分看一下物啊。呃具体呢我们来看一下我们这个呃 九百三十二页啊九百三十二页，这个表十点三过三十一啊，这个表是我们导线令令狐垂计算的一些啊相关的一些计算公式啊。 呃这一块呢和我们线路手车啊，大家可以参考我们线路手车的第二版。 哎里边也有香烟的啊这个应该是一百七十九吧，我记不太清了。印啊三过三过一好像是啊有这样香烟的一张表啊。呃我们这个配饰呢 前期的啊呃这个手车有一些啊呃比悟啊，需要我们看悟一下啊。 呃这个截图呢是截的三十九次的啊三十九次的话呃改过来了啊三十八次的。我没有具体看啊，反正是三十三次的。以前的那个版本呢可能会有错误啊，我们先看一下第一个错误呢 呃就是我们的这个最低点啊，到学挂点水平距离计算啊这个呢实际上就是什么呢？哎就是我们啊那个 某一个干塔啊，他的一个垂直档距的一半啊， 那么这个是他最低点，你找到最低点他想算这个距离，另外算这个 距离，说完这个距离之后呢他俩距离合就他的垂直当距这一块呢，呃符合我们所谓的高加低减啊，就是我们比相邻甘塔高啊，你比如说我算这边啦，这个比这个甘塔低，那就用减啊，这个算这面啊比这个甘塔高啊 那我就用加啊，这个私用于我们的高加低减。那么这个三十八次是改过来了，大家看这个凹啊，那么我们这个，呃，配四啊，他后边给了一张图啊，我给大家把这张图倒过来我们看一下啊。 配四，给一张图，大家看这张图呢，他给的时候这个学挂点啊，他这个学挂点，哎，哎，点是属于高点啊，哎，逼点呢，属于低点啊，我们那个泄露手车呢？第二 转呢，正好相反啊，正好相反，所以说当时可能引用那个销售手册公司的时候，可能没注意啊，没注意，这两个点高差不一样，所以出现了笔误啊，出现了笔误， 那好了，大家看总这种图了啊，这个图记清了之后，那么我们第一个啊，就是先看悟这个啊， 呃，大家书啊，和这个截图这个红框里不一样的啊，改成跟他一样啊，大家不要机械的去捉他啊，就是说我们啊属于哎，知道他的高价低检啊。另外呢，呃， 这个三百九十九百三十三页啊，这个是个学垂角啊，不是个学挂角啊，这是学垂角。这个倒不是很重要，但是大家大家改过来啊，就是说我们学挂点导线的倾斜角也叫 需要垂角啊，那么我们可以在图上看看一下他啊，就是我们这个角，大家看这个角啊， 这是我们的这个，呃，悬垂角啊，悬垂角，呃，这是我们需要大家看悟的，呃， 两个部分啊。另外呢，大家可能在看这个表的时候啊，可能会跟我们陷入手册对比的时候，可能会发现我们的档内线长啊，一档的线长，呃，在这个平抛计算公司的时候，和呃我们的那个 线路手车不一致啊，大家看这俩公司是很相似的，呃，只是在这块啊，没有成这个 cosing 白等啊，那么我们这个公司不需要看务啊， 他是一个对的这个公司，本来大家想一下这个公司都是推导出来的，近视的一个推导东西啊，我们这个公司属于是修正后的一个公司啊， 所以说呢，大家用这个也可以啊，当然了我们用线路手册那个也可以，呃，那么他俩计算出的数肯定不会一样的。呃，那么以后啊，如果遇遇到用这个 要求我们计算啊，一档的线长的话，那么我们用平抛啊，用斜抛的话，大家看两个手车是一致的，用平抛，如果不一样，哎，大家略微注意一点啊，就是说这两个，嗯， 要辨识一下我们出题的选项是按照哪个出的啊，我觉得不会这俩都有啊，不可能既有 啊，这个前路守车的用二配四的，那就没有意义了啊，那个没有什么意义啊，哎另外一个呢，我们就需要给大家再看一下这个垂直档距啊，这个垂直档距大家看跟这个最低点这个距离是一样的，只不过是他算了这个算了个单车的， 这个这个算是两侧的啊，所以说这个垂直当句这个卡物呢，呃，大家要注意，我们这里就会有加减号啊，我一般把它写在一起了就写加减号，那么它采用 加号还是减号，他的原则就是我刚才说的那个高加低减啊，他比这个甘塔比相邻的高啊，那一车就他比哪车高啊，他就在那车算那个用加啊，比另一车低的那个他就用减啊，要是他最高，那 全家他最低，那就全检。这个是这样的啊，那么好了，这里需要看污一下啊，就是说我们在算这个呃垂直档距的时候，呃平抛计算公式啊，他分成平抛和斜抛了啊， 我们整个的这个线路啊，呃计算的时候我们分三种啊情况，一个是悬列线啊，一个是斜抛，一个是平抛啊，那么我们整个在线路手车上啊，钢铁手车上没有把这个垂直当去 分成啊，就是按照这个学历线啊，按照平抛斜抛这么去计算，随时当句没有这么去分啊，所以说我们一直就是一个公司，一个公司呢，就是这个公司啊，这个公司呢？呃，所以这个 首先要更正过来啊，跟他是一样的啊，跟他是一样的啊。其次呢我需要大家注意一点，就是说我们大家看在这一部分算这个呃垂直当局的时候是没有太大问题的，主要在这一部分啊， 就是我们这一部分它是一个水平档距，这个水平档距在计算的时候呢，呃我们一般的话啊，小高差不太大的话，我们这个 不管是按照哪个，因为我们首先说了这个垂直当句他不在分那个按照哪个公司，按照哪个公司去计算，没有详细分，当然你也可以详细分啊，详细分的话呢，我们按照平抛呢，也是这个计算公司，按照斜抛也是这个计算公司只不过是在计算这个呃 水平当局的时候啊，我说我只邀请大家注意啊，就是提醒大家注意啊，停 的时候按照这个刷这个水平道具啊，斜抛的时候呢，按照这个啊刷他的水平道具啊，呃，所以说，呃这一块呢，呃从线路手车和钢铁手车没有 界定啊，就是我们垂直当句啊，平抛斜抛还有嗯悬列线去计算，所以说我们整个就给了这样一个公式， 大家计算的时候注意高差比较大的时候就用这个啊，算他这个水水平档去就可以啊。关于这个公式呢，呃 呃这么样计算啊，我们也有证明啊，有有机会我们可以跟大家分享一下啊，这是我们这一块需要大家注意的啊。呃另外呢，呃我还是提醒大家注意一下啊，因为我看 哎有好多地方说这个地方的笔仔用什么啊，我一直强调啊不管是线路手车还是配饰啊，这个表只是要计算这些呃参数的时候这个表里的公式我们只要遇到了笔仔啊， 我们都要用垂直笔窄啊，不是一就是三啊，笔窄一定垂直笔窄，因为我们这个公司的推倒完全是在这个切锤面里推倒出来的啊，如果有封片到了封片平面的话那个公司是要变形的啊， 不是说你只带了一个呃笔仔带成中和笔仔那就可以的。不是这样的啊，但是有的参数是可以的啊，所以说全不全是这样的啊，所以说我建议大家啊养成一个良好的习惯啊，因为我看有的那个 哎有的这个关于这个小的计算公司讲解的，我看有那个啊，说带啊， 什么笔仔就往前带啊，综合笔仔也往前带啊，这里公司计算的时候不能乱带啊，要带垂直笔仔啊， 这是提醒大家注意的一点啊。那么呃再往后呢我们让大家看一下最后这个图啊，这个图是和我们前面那些表里计算公司配套的一个图啊这里的一些表里用的一些参数啊在这里都体现出来了体现出来 呃这里这个呃胡锤啊最大胡锤这个呃点啊你往回说一下啊说到我们这个里边啊说到这个里边去啊但是应该是个笔误啊印刷错误。所以说 呃本身来讲这个表里的呃看部内容啊没有原则性的错误啊。 嗯都是一些笔悟啊另外大家注意就是说我们一般是不采用学类线计算的，学类线比较麻烦啊我觉得考试呃不会考到我们学类线计算那么会考到平抛和斜抛哎打我们 自考试到现在啊也没有让我们去判断用平抛还是用斜抛去计算啊都是会给我们要求用平抛或者用斜抛计算啊，如果万一需要让你 自自行啊选择用哪种方式去计算的时候这里有一个啊他跟线路手册是一样的啊他有一个参考啊就说我们这个高差啊这个高差和这个档距的比也就说他这个坡度吧我们说不好听 话啊就跟屋面那个坡度似的啊根据他的大小啊来看用哪个啊更合适。实际这个也没有说啊必须用哪一个啊只是说用我们平抛计算的话比较简单呃在这个范围内呢他精读还可以啊 那么如果超了这个范围内精度是不太好了啊。但是你要呃超了这个范围之后你要是用斜抛计算反正后续的啊我们计算都无所谓了对不对后续的你要功成荣获啊啊他定位啊就用那个胡锤定位模板啊，不太好搞啊， 所以这一块呢，当然也实际工作大家可能会遇到啊，你们考试的时候设计不到那么多啊，如果万一让你判断用哪个公司去计算，那就这里有一个依据啊。 好了，今天我们关于这个导线硬力胡锤啊计算公司这个表啊，一个卡物啊，就跟大家分享到这里啊，谢谢大家的观看，那我们下次再见。
158BTL注册电气工程师
03:45查看AI文稿AI文稿欢迎来到张工教育微课堂，今天我们了解学习线路手册的电线硬力壶锤公式一览表。线路手册表三杠三杠一给出了电线硬力壶锤公式一栏表，除了我们先前介绍过的最常用的最大壶锤公式以外，还有其他的几个常用的公式。今天我们来具体了解一下。 这个手册给出了两个基本模型，一个是圆点位于电线的最低点，另一个是圆点位于悬挂点 a。 我们来看，当使用这个模型时，我们计算某一点的垂直距离外之时，可以用赶马 x 平方笔上二倍的德泰零来取得 其中感冒处以得差零是需要使用相同工况下的比赛以及应力。同样的斜抛物线公式呢，比平抛物线公式多了一个扣三眼贝塔，这是考虑到一定的高差的影响。 当使用这个模型的时候，我们来求某一点的弧垂时，可以使用这个红实，也就是敢把 x 一撇乘以 l 减去 x 一撇除以二倍的得太里。 x 一撇就是指这一点到坐标远点的水平距离，也就是他的 x 一撇的值。 同样的斜抛物线公式也是差了一个口型，有备胎。我们再来看党内线长公式，党内线长指的是悬挂点到另外一个悬挂点之间的电线总长。 先看平抛物线公式，大 l 等于小 l， 也就是他们的水平档距。悬挂点的水平档距加上 h 的平方比上二 lh， 指的是他们的高差达万的平方乘以 l 的三四方除以二四倍的得他零的平方。同样的，这个也是需要使用同一供框下。我们再来看电线最低点到悬挂点电线 间的水平距离，也就是最低点到悬挂点的水平距离。 这个点在这里，这里是最大湖水点，最大湖水一般情况下是在党聚中央， 当悬挂点不等高时，他的最低点肯定不会在挡距中央。我们来看 loa 的计算， loa 就等于水平挡距一半减去对他俩比上蛤蟆乘以弹腿大贝塔，贝塔就是我们的高叉角， 而我们到较高点的水平距离是二分之 l， 加上等它零比较干嘛？乘以弹腿的背下，我们需要特别注意的是， lo a 和 l o b 对应的是最低点到较低悬挂点的水平距离，而 l o b 是指到较高悬挂点的水平距离。我们只知道 只需要注意电线最低点到悬挂点电线间的水平距离就是二分之一档距，加上或者减去对它零比赶满乘以弹性的贝塔。 而电线最低点到悬挂点电线间的垂直距离，也就是这个距离以及这个距离。同样的也是是一个正负号到最低点的距离是减号，到较高悬挂点的距离是加号。 fm 指的是我们的最大互吹，我们也可以用这个公式来计算，也就是伽马 l o a 的平方或者 l o b 的平方比上二倍的等差零。 我们再来看一下电线悬挂点的悬垂角，也就是倾斜角。在悬挂点我们就做一条切线，相切于我们这条导线的悬列线，它与水平轴之间的 夹角成为倾斜角。 斜塔 a 或者斜塔 b 也是设计的账符号。 悬挂点分较低点和较低较高点的悬挂点， cia 代表的是较低点， ctb 代表的是较高悬挂点的倾斜角，他们计算公式就是橄榄 lb 上二倍的德泰零减去或者加上 hbl 球反切。
185张工教育注册电气工程师
