自行车碟刹盘安装结构原理图解
大家好，我是沐风，欢迎收看本期的新手技师系列，今天我们的主要内容呢就是微刹山地车如何改成碟刹？ 我们看到的这台山地车的型号 是美利达的勇士五五零，这台车距今也有二十多年的历史了，在那个年代其实大多数山地车呢都是没有碟刹的，所以我们现在看到的这个车架和前叉，包括轮组，连安装碟刹的位置甚至都没有预留。 ok， 在 开始之前呢，我们先来看一下这个车的一些具体的情况，由于我们是需要把微刹给他改成碟刹， 那么呢我们现在就可以看到这个前叉呢，他实际上是没有预留这个安装孔的，然后包括这个轮组呢，他也没有办法安装碟片，所以呢我们接下来呢可能就需要给他更换一个 新的前轮，包括一根新的前叉，更换这两个东西呢，他就会牵扯到很多东西，包括我们现在可以看到的是这个碗组呢，由于年久失修啊，现在已经非常的战斗，所以说我们在更换这个前叉的时候呢，我们就需要顺带去准备好一副碗组， 把这个网主也是没给他换掉，否则的话那也是白折腾啊。除了网主以外呢，我们还需要去准备一副新的线管以及一个夹器，考虑到一个成本问题呢，我们没有去给他升级油刹，所以还是保留原来的这个连体纸波，买了一个现拉的碟刹夹器， 这样的话呢就可以用最低的成本呢给他把微刹改成碟刹。 ok， 我 们接下来呢就开始。 以上呢就是我们所有需要准备的配件啊，分别有前插带碟刹位置的前插，还有轮组，包括碗组还有刹车的线管以及夹气 碟片。由于这个把套有点烂，顺便一起换掉。接下来呢我们就把不需要用到的前插还有轮组以及刹车这些通通给它拆掉开始吧。 好了，现在呢我们的前插呢还有碗组呢，全都已经被我拆干净了，那接下来呢，我们只需要把碗组给它安装上，还有前插以及内外胎装好，那基本上就大功告成了。 首先我们找条干净的抹布，然后把这个头管给它清洁一下，给它抹上一点装配膏， 接下来给它抹点苹果酱， ok， 接下来呢我们确定一下前插头管的长度，这两个呢就是刚刚他原车拆下来的前插电圈了，如果说你想要车把稍微高一点的话，一定要提前去买一些电圈准备好，因为他原来的只有两个， 我现在看到的这个头管呢，他就已经凸出来一截，所以我们需要给它截短一点点，先画根线， 我们在接这个前插管的时候呢，要比刚刚画的线大概低个四个毫米左右，大概是这样子，然后锁紧。 好的，我们现在这个前插装好了以后呢，我们就需要把这个线拉的夹气给它装上，然后这个线拉夹气呢，通常来讲呢，它是 a 柱和 b 柱通用的，这个前插它是 a 柱的，也就是螺丝是直上的， 那么这种是侧边有两个孔的，它是装在 b 柱的前插上面的。那我们用在这种车上的话，只需要把转换座去掉， 但是呢去掉以后呢，相信很多人呢会把这个垫片也给去掉，这个垫片千万别去掉啊，这个垫片呢 他是必须要有的，只是说针对于这款夹气而言，他是必须要有的啊，有些夹气呢，他设计出来是没有配这个凹凸垫片的，那么这一款的话就有配，有配的情况下呢，他就一定不能去掉， ok， 我 们现在把它装起来，这个凹凸垫片的这个顺序呢，也千万不能搞反， 要保持它原来的一个垫的方法去垫回去。这个夹气呢，稍微的固定上，然后可以活动的状态就 ok 了，不需要打紧，因为我们还要重新调试。 接下来呢就把刹车线管装好， ok， 大 概就是这个长度。 好了，我们现在这个前轮碟片什么都装好了，接下来只需要把这个刹车给调好就可以了，先把这个刹车线稍微固定一下，这个时候呢，这个夹气是松的啊还是松的，但是这个时候可以先感受一下这个手感 啊，是不是 ok 的， 那我现在这样子的一个状态就没什么问题。 好了，以上呢就是我们这一次的微刹改碟刹的整个过程全部已经搞定了，那么如果你也有类似这样的想法，把一台微刹的三 d 车改成碟刹的话， 那首先你要确定的就是你这个车子需要买哪些配件，那么像这一款美达勇士的五五零的话呢，他的后刹车呢是不允许改碟刹的，所以呢才决定了改前面的，也通过这样的方式呢给大家展示出来，包括具体的一些细节问题。那么具体要买哪些配件呢？首先第一个是 匹配的前叉，然后包括支持碟刹用的轮组，换了新的前叉之后呢，你需要考虑的就是头管的高度， 因为原厂车配的话，他那个电圈的高度是有限的，如果你想要加高的话，那也可以借这个机会多买两个电圈，可以把这个把力给它稍微垫高一点。其次呢就是碟刹专用的夹气 以及一个新的刹车线管还有线芯。以上呢，就是这些所有的配件啊。然后你把它准备好了之后呢，基本上就是完整的一个升级改造。好了，今天的内容呢，我们就分享到这里，希望对你有所帮助。这里是乐百克，我是沐风，我们下期再见，拜拜！
粉丝4.8万获赞17.4万
相关视频

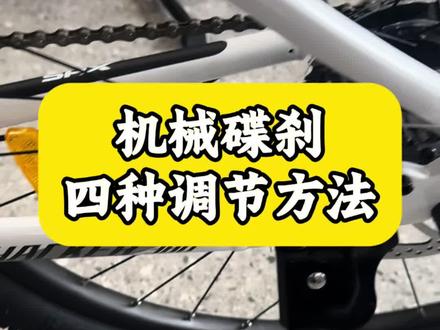

01:05查看AI文稿AI文稿自行车机械电刹手柄捏到底还刹不住，怎么来调？今天给大家教你们几种方法。第一种，我们可以把刹把前面这个螺丝往外扭， 扭好之后再把里面这个螺丝固定紧。第二种，我们在夹气这边也有微调螺丝，这个螺丝逆时针往外扭，也可以收紧刹车线。第三种，找一个五毫米的内六角， 从夹气内侧这里也有个微调螺丝，我们可以看一下，这里有缝隙很大， 我们顺时针往里面扭，扭的时候注意不能碰到碟片，扎的块和碟片留够一毫米左右的间隙就可以了。第四种贴切方法，我们松开压线螺丝， 把这个往上提一点，再锁死就可以了。
59东莞单车辉哥

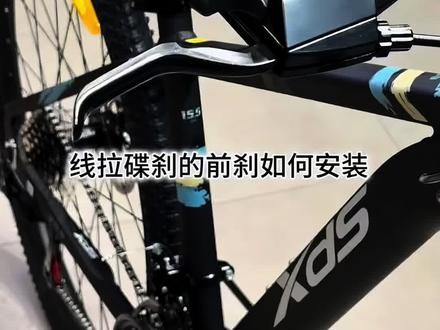

01:02查看AI文稿AI文稿线拉碟刹的前刹如何安装？将调节螺丝凹槽对其变速刹车手柄裂缝，将刹车线头放进刹车夹环并错位锁紧调节螺丝， 将刹车线穿入卡线槽，再穿过夹气进线孔， 拧松固定线槽，再把线穿入固定线槽，拉紧刹车线，拧紧固定线槽螺丝。如果刹车手感过软，拧松固定线槽螺丝，把旋臂往上抬一些， 把线拉紧并锁死固定线槽螺丝。如果刹车过紧， 松固定线槽螺丝，把旋臂往下放，拉紧线并固定线槽螺丝。刹车线预留大概一个大拇指左右长度，剪断刹车线，套入线帽，用钳子夹紧线帽即可。
00:26查看AI文稿AI文稿有这个工具就更方便一点，没有的话就拿个烟卡直接套上去，然后插到里面去，插到夹气里面，捏住沙把，捏住沙把后依次上紧两颗螺丝， 再把它拿掉，转动一下，非常的丝滑。

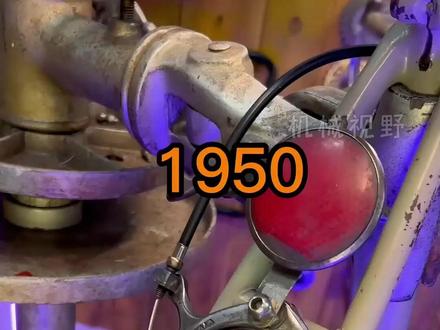

01:18查看AI文稿AI文稿这就是上世纪五十年代到九十年代的自行车刹车系统，他们采用着同一套刹车方式，都是靠着车轮两侧的橡胶块来加紧轮毂进行制动。 而在更早的上世纪初，当时的自行车甚至仅依靠着顶端的单个刹车片向下挤压轮胎外壁来完成刹车，这种通过挤压完成制动的方式叫做轮圈刹车。那么他是如何只通过一根金属丝的连接就完成了刹车指令的发出和执行呢？ 其实，车把手和刹车臂之间有着两套省力杠杆的结构，这能将按动把手的力量轻松放大几十倍，完成对刹车片的控制，使得自行车的车轮由滚动摩擦转变成滑动摩擦，从而达到减速和停车的目的。而 现代竞速类自行车则采用了制动性能和稳定性更强的碟刹系统，刹车时，它主要通过卡钳夹紧旋转的金属碟盘来完成停车。由于摩擦面积和压力更集中，从而提供了更大的制动力。 而且只需要轻轻一按，卡钳便会迅速加紧碟盘，瞬间完成急停制动。这使得自行车在高速或重载情况下更加可靠， 而且碟刹不受轮圈表面状态的影响，在雨天湿滑或低摩擦路面上制动效果更稳定，刹车距离也更短。最后，你知道眼前这位大兄弟采用的是哪套刹车系统吗？
1302机械视野
06:50

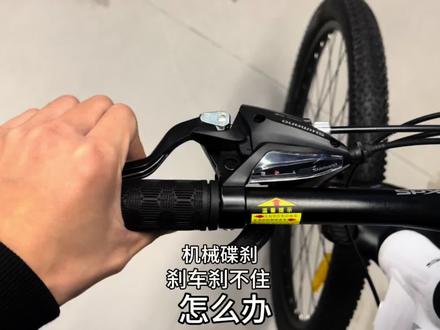

01:21查看AI文稿AI文稿机械碟刹骑的时间长了，刹车刹不住怎么办？ 教你三个调机械碟刹的办法。以这台黑客三八零为例，第一个可以调节刹车夹气上面的这个螺丝，逆时针为拉紧刹车线，顺时针为松刹车线， 逆时针拧三四圈之后，我们再试一下刹车手感，这样刹车就调紧了。第二种办法是松开夹气刹车线的固定螺丝， 松开之后，我们用一边手将夹气螺丝固定位置，往前推一点，不要推太多，推太多会导致刹车爆死。再将螺丝锁紧， 锁紧之后我们再试一下刹车效果。第三种办法就是找到夹气另一边的螺丝，用内六角顺时针旋转一圈或者两圈， 拧动夹气侧边螺丝的时候，来右边的来令偏就会越来越往里，这样我们的刹车就调好了。
01:47查看AI文稿AI文稿今天给大家科普一下微沙的这些电圈的一个正确安装方法。大家好，我是乐道单车大雨现在很多呃，不是特别专业的车店，包括车友个人动手的时候特别常见啊，把这个东西装错，现在这个是正确的装法，给大家做一下介绍啊，原装的装法呢，一般都是这样，最里侧 是一个碗状的，薄一点的一个垫圈是什么样的呢？就是这样的啊，这是比较薄的，但是它是碗状，中间是凹进去的，什么目的呢？是为了跟第二个垫圈相配合。 第二个电圈大家看这是有一个弧面的，这个弧面刚好能，这个弧面刚好能握到这个碗状里面，什么作用呢？它是在你调节刹车的时候，让你的刹车皮角度是可以动的，然后这个碗状呢在里面能调整角度，让我们的刹车皮啊非常完美的去贴近我们的车圈， 然后这个位置就是夹我们的刹车臂的。然后第三个垫片还是这个带弧面的，他跟第二个是完全一样的，只不过呢他的平面要朝向中间，这两个碗面是朝向外侧的，然后下一个垫圈呢是比较厚的，一个碗状的垫圈 跟第一个是一样的，但是他比较厚，也目的是让这个碗啊能握到这个垫圈的里面去。然后第五个是一个普通的薄型的螺丝，这个是五号的内六内六角螺丝， 然后大家看一下啊，这两个电圈为什么作用相同？都是碗状的，形状也相同，但为什么一个薄一个厚呢？随着我们刹车皮的一段时间的使用，这个刹车皮啊，这个位置会磨的变薄，变薄了以后刹车皮离我们的车圈是不是就更远了一些，刹车效果就会弱了一些，那到这种程度的时候，把这个薄电圈跟后电圈交换一下位置， 后电圈挪到里侧了，这样我们的刹车皮就会更加的接近我们的车圈，我们的制动力啊就会恢复了，希望对大家有一定的参考作用啊，好了，谢谢大家。
329乐道单车 大宇

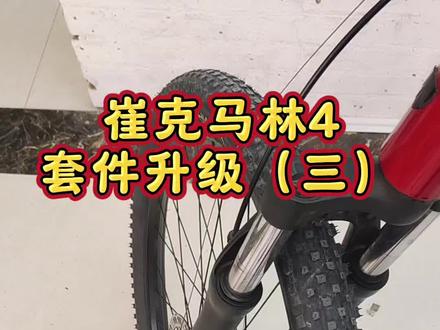

01:40查看AI文稿AI文稿前轮刹车非常好换啊，拆下来外走线拆下来换上， 那么后轮的话就需要走半内走，稍微麻烦一点把线，需要把线管油管穿进去。 前刹车零走线已经安装完成了， 经过最终的调教之后呢，整个车全部改完了啊？嗯，油压碟刹 mt 两百的刹车是吧？然后变速单盘十二速的一个飞轮，然后飞轮，飞轮 嘎嘎响，整体的效果还是非常不错的啊，整个的配置呢，也都提上来了，交工。
55山马铁定哥

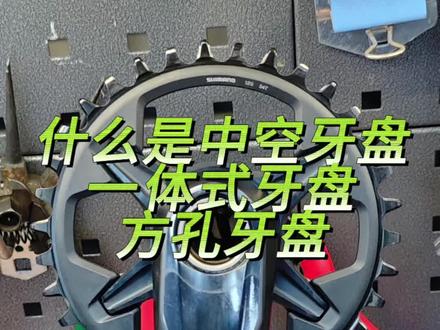

02:45查看AI文稿AI文稿大家好，大家是不是在看某些博主介绍自行车，或者是厂家介绍自行车的时候有这个疑问，就是说什么是方孔中轴，方孔牙盘，嗯，一体式牙盘，中空牙盘， 嗯，大家不知道有什么区别啊？今天就给大家讲一下。大家好，我是自贡梅利达，那我今天先给大家去讲解一下什么是方孔中轴方孔牙盘啊？大家看到的这款就是喜马拉克斯的一个 u 四千两盘结构的一个牙盘，这个就是我们的公爵三百，公爵六百上使用的这一款啊， 大家看一下这个方孔牙盘，他的中间的这个固定孔是方形的，所以说顾名思义方孔牙盘，然后我们的中轴安装在五通处，通过牙盘插在这个方孔里面，然后有一颗螺丝从这里 拧进去，这里拧进去，然后将它压紧，迫使这个方孔的这根轴，因为这根轴是轴铁的吗？ 铸铁的是铸铁的，然后直接去压紧这个铝合金的，因为铝合金他的硬度更差一点，所以说他可以挤压，达到紧配合的一个目的，这样就可以紧固这个压盘和中轴之间的间隙，呃，实现他们的紧迫连接啊，这种就是防空压盘。 那什么是一体式牙盘啊？大家看一下啊，区别，这种就是一体式牙盘，它的轴心就是我们的方孔中轴，这个轴心它是和牙盘连接在一起的，是一体的，所以说这种就叫一体式，然后它是通过这种叫中空中轴，从这里穿进去，从这中空的啊，大家看一下，中空的从这里穿进去 啊，达到可以实现转动的一个目的，它的一体式是代表它的轴心和这个牙盘曲柄是连接在一起的，这种叫一体式啊，只要是这种结构的，它都叫一体式牙盘。那什么是中空牙盘啊？这个是很多人都会弄错的一个概念啊，中空，很多人认为像这种它中间是空的 啊，这种就叫中控压盘，其实不是哈，中控压盘是石马诺特定的一个技术，像这个叉 t 这个级别，他就是中空的，中空并不是代表他的中间的，这根轴是空的啊，就叫中空，也不是说这个 这个中轴它是空的，它就叫中空压盘啊，是因为它的取饼组里面，它的取饼这根杆里面它是中空的。大家看一下图啊，这是喜马拉诺官网的一个技术分解图，它是在两个取饼中间，它里面是空心的，所以说这种叫中空压盘，它就是为了重量更轻 来产生的这样的一个技术啊，所以说大家一一定要分清楚什么是中空牙盘，一体式牙盘，这种像这种啊，他就不是中空的，他是通过去挖空这根曲柄来实现减重啊，他并不是中间是空的，他是实心的，这种也是实心的，这是方孔的 啊，所以说大家的疑问啊，今天给大家去解答这三种牙盘，好，大家关注我，每天分享一些飞行的小知识啊，谢谢大家。
