三相电机接线方法和原理图
粉丝1357获赞9627
相关视频

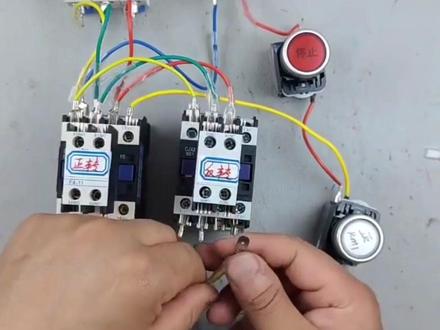

01:29查看AI文稿AI文稿一分钟教会大家接电机，黄绿红三根线接到空气开关上面，送上电，电机能正常运转到线路上，再加一个接触器，再接触器的 l el 二、 o 三接上黄绿红三根线接到空气开关上面，再 t 一、 t 二、 t 三三个端子接上黄绿红三根线接到电机上，我们拿上一根红色的线 为火线，一根蓝色的线作为零线，分别接入接触器的 a 二和 a 一，上面蓝色线接 a 一，红色线接 a 二送上电，电动机能正常运转。把这个红色线切断在红色线上面，接一个按钮开关，当一个常开触点，这是点动电路，然后 我们再拿两条线接自锁，自锁就是把启动按钮并连在长开触点的两端，就能形成自锁。自锁完成之后，停下来，把主电源切断，在主回路上，接一个停止按钮，当一个长臂点，那么就可以通过停止按钮来控制电路。我们再来个反 反转的接触器，把主电源接上，上端黄绿红三厢不变，分别接入反转接触器上面，再拿三根线把下端接好，下端黄色线和红色线兑换位置，接好之后，这个主回路就完成了。再把反转接触器的零线接上，再拿一个按钮开关按钮开关上面有两根线，上端接停止按钮， 大端接反转的 l 二，上两个同时按下去会震动，我们改接护锁，护锁是利用对方的辅助长臂点串连到正转回路当中，把正转的辅助长臂触点 串联到反转的回路当中，这就形成了沪锁，这就是我们的正反转。最后把反转接到自锁线，这就是我们的三厢，一部电动机正反转接线，感谢大家观看。
4.8万工业帮凡旋电工教学

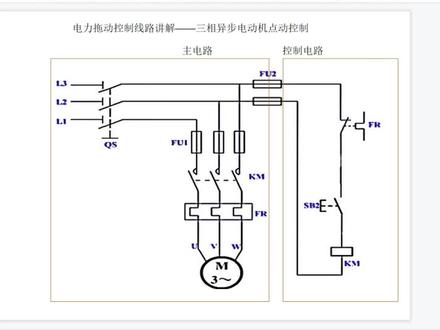

01:33查看AI文稿AI文稿今天呢我们开始这个电力拖动控制线路的讲解，今天讲解这个三项一部电动机点灯控制，我们先看一下这个电路原理图，首先呢是这一部分这个方框的部分我们称为主电路或者是主回路， 然后这一部分电路呢我们叫做控电路或者是控制回路，我们先看都有哪些电器原件。首先这边 l 一 l l 三是我们的三厢电源， qs 呢是我们的断路器， fu 一 fu 二都是我们的这个保险 km 交流接触器 fr， 这有个 fr 的长臂是热继电器。然后下面呢接我们的三项一部电动机，然后这里呢是一个 复位式的按钮的常开，下面呢是我们交流接触器的 aea 二的线圈。当我们 闭合这个断路器的时候，我们的三相电就通过保险来到了交流接触器，然后从从这里到下面的三相应部电动机，我们中间这个交流接触器是处于这个断开状态，那么这个时候我们按下 sb 二按钮， 我们的 ael 现身通电，通电之后交流接触器吸合会把主回路进行闭合，这个时候我们的三项一部电动机就开始运转。
502电工电气自动化

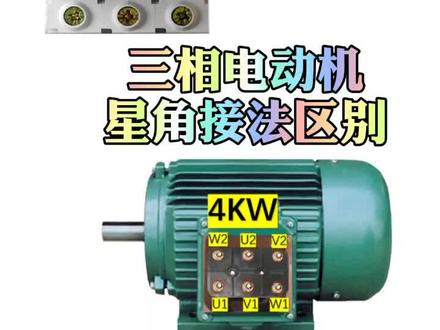

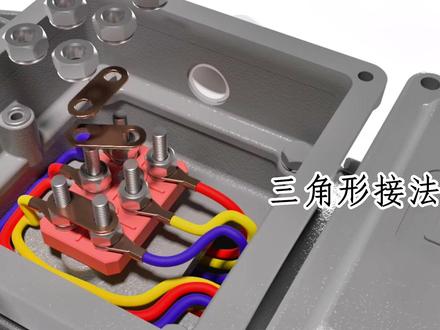

01:33查看AI文稿AI文稿三项电动机是电工常见的设备，我们来看一下它的绕阻引出现有哪两种常见的接法。 第一种三项电动机采用新型接法，我们假设用一个圆代表电动机的外壳， u， e 和 u 二是电动机的第一个绕组， v， e 和 v 二是第二个绕组， w， e 和 w 二是第三个绕组。 三项电源 l 一 l 二 l 三分别接到每个绕组的手段， u 一 v 一 w 一， 把每个绕组的尾端 u r， v r， w r 短接在一起，右边是星形连接，实际图通过两个同连接片把绕组的尾端短接在 在一起。新型接法适用于三千瓦以下的三相电动机。第二种三相电动机采用三角形接法，同样电动机有三个绕组组成，我们把每个绕组的手和尾端分别连接在一起。 三相电源分别和两个绕组的手和尾端连接。如上图所示，右边是三角形连接，实际图 用三个铜片分别把两个绕组的手和尾端连接在一起。三角形接法适用于四千瓦以上的三项电动机。本期分享到这里，请分享，收藏加关注！
155专业电工技术
01:28查看AI文稿AI文稿大家好，今天我们一起来学习一下三相一部电动机的接线方法，在我们面前的是一个三相三百八十伏的交流一部电动机，我们先来看他的六个端子，其中最下方的三个端子分别接入了 u 一、 v 一和 w 一三相正向虚电源导线， 而在它上方的三个端子当中分别接入了 u 二、 v 二和 w 二电源导线，最上方的三个导线是接入到我们面前电动机的定子绕组当中，由于我们面前的电动机它的功率在四千瓦以上，所以应该采用三角形接法， 在我们面前的就是三角形接法了。三角形接法大家可以看得到，就是从电源端当中由一接入 w 二， 而 v 一接入 u 二， w 一接入 v 二，就构成了三角形接法。 如果当电动机的功率在， 如果当电动机的功率在三千瓦以下的时候，我们应该采用的就是星星接法，大家也可以看得到，星星接法就是将末端的三项端子 利用两个铜片将他们短接在一起。以上就是三项三百八十伏交流一部电脑机的接线方法，大家都学会了吗？
1186青年学校
01:20
02:47查看AI文稿AI文稿三分钟带你学会三架一部电动机心接和脚接的一个正确接线。各位朋友大家好，我是大兵，好，我们先来看一下这个电机盒，这个就是我们的一个脚接的一个电机盒，那么它的功率是多大的呢？ 他的功率是一个十一千瓦的，通过这一个全新的电机盒，我们可以很清晰的看到他引出的六条线的一个编号， u 一 v 一 w 一，还有 u 二， v 二 w 二， u 一和 u 二是一个绕组， v 一和 v 二是一个绕组， w 一和 w 二是一个绕组，这就是我们电机里面的三项的一个绕组 绞接的电机呢，他的连接片就是这样的连接方式。一会我们接完这一个绞接的电机，我们再去看一下新接的电机，看是如何来接线的。好，现在大家看到的就是我们这一个十一千瓦的绞接电机接 跑线的一个情况，那么我们从这个电机的进线盒进来的这条电缆呢，直接就接上了 u e v e w e， 那么我们这一个角接的电机接线就算是完成了，里面有一条黄绿线，那么是接的地线， 这就是我们交接电机的他的一个实际的接线，当然这条电缆不是我们常说的黄绿红的这么一个电缆，那么我再带大家来看一下这个电缆，他是黄绿红的， 他具体是怎么接的，其实都是一样的啊，大家看一下这一个电机，这是一个四千瓦的一个电机，然后他也是一个角接的， 同样我们是电机的这个进线盒，这个进来的口直接接上黄绿红三条电缆，接在 u e v e w e 上面，然后有一条黄绿线接的地线，那么这就是角接电机它的一个正确的接线的一个方式。现在大家看到的这个 电机呢，就是一个新接的电机了，它的连接片和我们刚才看到的角接电机有明显的区别，对不对？我们的电机都是这样竖着放的，然后它的这个连接片呢就是 u 二 v 二 w 二，它连在了一起，我们的 u 一 v 一 w 一它是悬空的，那么我们这个电缆呢， 直接从他的接线盒进线孔进来，就是黄绿红三条线接在我们这三个独立的接线端子上面，也就是 u e v e w e 上面 还有一条黄绿线呢，我们接了地线，这就是我们新接电机它的一个正确的接线方式。那么这个电机它的功率是多大呢？我们来看一下，它是一个二点二千瓦的一个 三项一部电动机，那么这个视频和大家分享的就是我们三项一部电动机，他脚尖和心尖的一个正确的接线方式，你学会了吗？如果这个是 视频，对你有帮助的请长按点增键三秒。强烈推荐一下，没有关注的可以关注一下大兵，有想零技术入行学电工的朋友，可以在大兵的主页我们下方开通的一个专栏零技术教大家入行学电工，有兴趣的可以去了解一下。好，谢谢大家的一个支持。
2799工控大斌
02:31查看AI文稿AI文稿家里面有一台三相电机，但是没有三相电源，我们看一下怎么把它改成二百二十分的极限方式。首先来看一下如果这个图片是横着连接的，它就是新型机法，我们就要把这个图片给取下来，然后把它改成竖着连接， 竖着连接就是三角形机法，我们就要把它改成三角形机法，这个图片竖着连接之后，我们把螺丝给扭上去，扭上去之后我们来看一下这个三相电机改二百二十伏的机线，我们要用到一个运行电容，主要是我们这个运行电容该怎么选择，我们来看一下 他这个电容选择。首先第一点我们要选择一个 cbb 开头的运行电容，这个 cbb 他这上面有写的 cbb 六零就是 cbb 开头的。然后第二点我们就要看选择多大的电容，我们这里用到一个容量 计算公式，就是以每瓦乘以零点零七来计算，我们来看下面这个阻力，例如一百瓦的电机，我们乘以零点零七就等于七微法， 所以一百瓦的电机我们就要用七微法的运行电容。如果是五百瓦的电机，五百瓦乘以零点零七就等于三十五微法，所以五百瓦的电机我们就要用三十五微法的运行电容。来看一下我这个电容是一个八微法的电容，然后我们来看 他这个机线，他有三个柱子， uev 一和 w 一，这三个柱子我们任意取两个柱子来系电容，我们随便取两根，取 v 一和 w 一来系电容，我们把电容给系上去，系到 v 一和 w 一上把电容， 然后三个柱子还剩下一个柱子，优衣，我们把这个优衣把它系一根火线，把它系一根火线。 ueg 跟火线之后，然后就剩下一根零线，这个零线我们接到电容的两端来决定电机的正反转。比如我们先接到这一端来试一下，来上一下电，大家注意看一下他这个是正转还是反转， 他只要是正转，那我们知道另一端他就是反转， 是反转。然后我们最后来说一下，他这个三项电机改成二百二十伏的机械方式，只适用于功率在一千五百瓦以下的电机。加个关注，持续更新电工技术。
2.2万电工⚡️小杨哥
00:42
03:32查看AI文稿AI文稿这个是三相电机的结合，今天给大家分享一下三相电机的星形结法和角形结法，为什么会出现这两个形状，这两个形状是怎么出来的？今天给大家分享一下原理啊。星形的结合方法，这个在电机盒里边，上面两连一片，在上面三点都连上， 完了，下面这三点咱们接 abc 像电源，咱们今天讲一下原理给大家分享一下， 大家看一下，翻过来之后是三组线圈上面这三点连着的啊，我把这连击片先放这， 省着挡着字，大家能看明白就行啊，你看优一、 vwe 这三个线圈是连着的，这三个线圈连着的，其实他就是一点，看见咱们这个画这个图了吗？就是这个一点，把这线圈拿出来，这是 优一，这是优二，咱们这个线圈就是这的优一和优二，唯一这连接片也是连着的，咱们把唯一这组线圈拿下来， v 一和 v 二， v 和 v 二插到这，这个 w 一和 w 二是一组线圈，咱们拿出来，这三个连接片是连着的啊， uv w 一是连着的，咱们把这个拿出来，也放到 w 一和 w 二上， 大家看明白了吗？这就是新型的一个机械原理，这个中心点就是这两个连接片给他连上了，这个外边这个 uvw 二就是接电源的啊。 完了，接下来咱们讲一下脚接是什么样的原理啊？脚接就是这六个接线柱，上下用三个连接片给它串联起来，下面这三点 完了接 abc， 像三个电源线，他的原理给大家分享一下， 看见了吗？这个就是电机里边三组线圈，咱们脚尖是这样的，上下串联起来，我把这个连接片放在两侧啊，大家能看明白就行，意思就是上下连着的，看不清，挡着字，省大家看不清，把这个放在这啊。 咱们首先看第一组线圈，优一和优二是一组线圈，那么优二和唯一用这个连接片他俩是连着的，证明这两个点是通的。 所以说咱们把这个优一和优二拿下来，放在这个角上，就是优一和优二。刚才咱们讲了，优二和 v 一是连着的，咱们把这个 v 一和 v 二这组线圈拿下来， 看见了吗？ u 二和 v 一是连着的， u 二和 v 一他俩是一个点，他俩是连着的，咱们把这组线圈放到这， v 二和 w 一是连着的，咱们看一下这组线圈就是 w 一 和 v 二看用这个连接片他俩是连着的，证明他俩是一个点。咱们把这组线圈拿下来，放到这，看见了吗？这个 v 二和 w 一他俩连着，那么这个 w 一和 w 二他俩是一堵线圈，看见了吗？这堵线圈完了， w 二用连接片连， 看见了吗？ w 二优一是连上的，所以说他的接线方法就是每组线圈的首尾相连就会成一个角形，如果你不成 角形的话，他就是不会连着，你怎么去画，怎么去连接，他必须是个角形，所以说这个角形就是这么得来的，才叫角形的新鲜方法，喜欢的话可以点个关注啊。
2.0万周周兄弟
01:38查看AI文稿AI文稿电机正反转该如何接线？如图所示。咱们先说主回路，三相电源线从空开连接到接触器 km 一，我们把接触器 km 一设定为正转，我们把接触器 km 二设定为反转。任意改变两相电源的相序，三相一部电动机的运转方向就会发生改变。 如图所示，在 km 一接触器到 km 二接触器之间的连接线需要调整相序。接下来我们说控制回路，如图所示。控制火线要先经过热计的长臂点， 从热剂的长臂点出来以后接到熔断器上。从熔断器出来以后接到红色急停按钮上。从红色急停按钮上出来以后，控制火线一分为二，一端连接正转启动按钮，另外一端连接反转启动按钮。接下来咱们先接正转，从正转启动按钮出来以后，如图所示。必须 街道反转接触器的常闭点，这就是经常用的护索，护索的作用就是保证只能运行一个接触器， 如果出现两个接触器同时吸合时，会造成相间短路。接下来如图所示，我们从控制线连接到正转接触器的辅助常开点，再从辅助常开点连接到反转常闭点，再经反转接触器常闭点回到接触器 km 一的线圈。 接下来咱们说反转的接线，从反转启动按钮出来以后，同样的需要接到正转接触器的长臂点，经正转接触器长臂点以后回到反转接触器的线圈， 最后就是自锁线，如图所示，自锁电源线同样经过正转接触器回到反转接触器线圈。以上就是正转和反转的详细实物接线图，点赞收藏加关注，早晚用得上！
1.5万电气爱好者阿郑
06:56查看AI文稿AI文稿今天讲三项电动机正反转电路接线，这个采用的是交流接触器附锁，这个电路是最常用的正反转电路。先看原理图，主回路很简单，就不用再多说了，如果有不懂的可以看上一个视频。我们今天主要讲控制回路。 控制回路交流接触器的线圈是三百八十伏的，因此我们取三项电的任意两项， a 二和 l 三， a 二经过保险丝 fu 一， 接到两个指示灯的 x 二和两个交流接触器的线圈 a 一，这四个点是并在一起的，接到保险丝 fu 一， a 二三经过保险丝 fu 二过来，经过 热过载继电器的九五，从九六出来，然后到停止按钮的第一脚，从第二脚出来，这边分支比较多。这个正反转电路其实就是我们两个自锁电路， 我们不看右边，只看左边。这边是一个自锁电路，只是说在正转科目一的线圈上串联了科目二的长臂触点， 同样右边也是一个自锁电路，两个自锁电路串联了对方的一个长臂辅助触点， 形成了一个接触器的交叉副手，因此我们这个电路叫接触器副手。这样分开来看是不是就很简单了？左边一个自锁电路， 右边一个自锁电路，然后科目一串联了科目二的长臂辅助触点， k m 二的线圈串联了 k m 一的长臂辅助触点。这个电路介入了正转指示灯和反转指示灯，正转指示灯的电源取自正转交流接触器 k m 一的常开辅助触点，反转指示灯 电源取自反转交流接触器常开辅助触点。现在我们来看图接线，保险丝 fu 一过来 接到两个指示灯的 x 二端同时接到两个交流接触器的 a 一。保险师 fu 一过来，接到两个指示灯的 x 二。 x 二，同时 也接到两个交流接触器的 ae， 这个交流接触器的 ae。 保险丝 fu 二过来接到热继电器的九五。保险丝 fu 二出来， 这条线接到热过载继电器的九五。热继电器的九五过来就是九六，这个是长臂触点九六。接到停止按钮 sb 三的第一角，九五过来就是九六。 九六，街道停止按钮 sb 三的第一脚停止按钮，第一脚进去出来就是第二脚，第二脚出来分支就比较多了。 正转按钮常开触点的第三角，同时还接到正转交流接触器科目一的常开辅助触点十三、反转按钮的常开触点 三、反转交流接触器的常开辅助出点十三。正转交流接触器科目一的常开辅助出点五十三。 反转交流接触器科目二的常开辅助触点五十三。之前我有说过，凡是个位数是三是的，就是常开辅助触点 三十三，三十三，五十三、五十三。那么从停止按钮出来就分了一路、两路、三路、四路、五路、六路，包括停止按钮的二，就是七路。 停止按钮，长臂辅助数点 nc， 一脚进去，二脚出来，总共分了六路。第一路，启动按钮，正转启动按钮的三，反转启动按钮的三。 再看过来到下面正转的常开辅助数点五十三。这边再过来，正转交流接触器的常开辅助数点十三。反转交流接触器的常开辅助数点五十三。 反转交流接触器的常开辅助出点十三。这边总共就是六路，一、二、三、四、 五、六，包括停止按钮的第二角就是七路，和电路图是完全吻合的。继续往下看，正转启动按钮 sb 出来，第四角 出来分两路，一路到 k m 二的六十一，一路到 k m 一的十四，三个点，一个点，两个点，三个点。正转按钮 sb 的第四角出来，接到 科目二的六十一。长臂辅助数点。然后另外一路接到科目一的常开辅助数点十四，总共就是一个点， 两个点，包括启动按钮三个点。电源从 km 二的长臂辅助数点六十一进去，六十二出来 km 二的六十二接到正转 km 一的 a 二。电源从 km 二的长壁虎出出点 nc 六十一进去，六十二出来，从六十二接到 km 一的交流接 出去线圈的 a 二。右边是同样的道理， sb 二的四， km 二的十四接到 km 一的六十一。一个点，两个点，三个点。 sb 二的四。从这边绕了一圈 回来，接到科目二的十四，同时也接到科目一的六十一。 这条线为什么不直接接到这里呢？因为咱们的按钮开关一般是在柜门上，如果直接接到这边的话是比较浪费电线的。 最后是正转指示灯和反转指示灯，正转指示灯的 x 一接到 k m 一的五十四，反转的 x 一接到反转 k m 二的五十四。正转指示灯的 x 一 这边过来，接到正转常开辅助触点的五十四。反转指示灯的 x 一接到反转交流接触器，科目二的常开辅助触点五十四。
3090博越电工

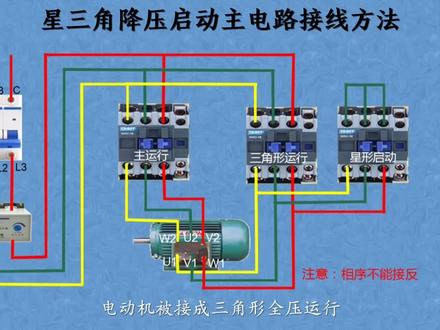

01:39查看AI文稿AI文稿你知道五千瓦以上的三项电动机为什么要降压启动吗？三项电动机启动瞬间电流是运行时稳态数值的五至七倍， 这样电动机功率如果比较大，则启动电流会严重影响周围负载的正常工作。为了不影响周围其他电器的正常工作，通常五千瓦以上的电动机采用轻三角降压启动。 下面我们来看一下新三角降压启动的主电路的接线方法。三项电源从综合保护器的检测孔穿过 三项电源，分别与主运行三角形运行的接触器的主触头连接。主运行接触器输出的黄绿红线分别与电机 w、 r、 u 二、 v 二连 连接。三角形运行接触器输出的黄绿红线分别与电机的优一、 v、 ewe 连接。三角形运行接触器输出的黄绿红线分别与星形启动接触器输出连接。 再把新型启动接触器输入端的主触头用电线一起短接即可。这个主电路的工作原理是，首先主运行接触器和新型启动接触器同时得电吸合，电动机被接成新型降压启动。 几秒时间后，新型启动接触器断开，三角形接触器得电吸盒，电动机被接成三角形全压运行。本期分享到这里，记得收藏加关注！
901专业电工技术
02:14查看AI文稿AI文稿这是三项电动机配电线路中的主线路，主线路使用黄、绿、红三种颜色。电线及 abc 三项。从总开关输出三根电源线连接到交流接触器到一到二到三。从交流接触器第一、 t 二、 t 三输出连接到热剂电器 l 一、 l 二、 l 三，然后热剂电器 t 一、 t 二、 t 三输出连接到电动机的三个接线柱上。 如果想调整电动机的正反转，我们可以再任一接线点倒换任意两根主线的位置就可以实现反转。 但最好在电源端或是电动机接线柱上倒换，因为这样不会影响线路的整体美观。如果我们同时需要电动机正反转，那就得再加一个交流接 处器。我先把新家的交流接触器主线接上，都接好了，我们看一下。从第一个接触器输入端引出来三根线，并连到第二个接触器的输入端。 abc 三项顺序不变， 输出端也要和第一个接触器并联，但香絮要有变化。我是把 l 一接到 l 三， l 二不变， l 三接到 l 一， 这样第二个接触器吸合，等于改变了相序，从而实现电动机反转。第一个接触器没有变化，吸合后电动机还是正转， 这就是电动机正反转主线路。接触器的辅助触点、磁力线圈、热剂电器的常开常闭触点，还有这些中间气垫、 电器时间记、电器按钮开关等等，都没有接线，因为他们都属于控制线路中的，和主线路没有关系。以前有老铁问我，为什么我发的视频中有的没有接主线路。 首先我们要了解配电线路中分主线路和控制线路分开说，可以化繁为简，让人更容易理解。 还有就是主线路接线方法比较简单，不会有什么复杂的变化，但控制线路就不同了，相对来说比较复杂。感谢大家观看今天的视频。
1.4万农村电工红姐
00:23查看AI文稿AI文稿单向电机的内部结构。首先，它有三个绕组组成，由 u、 e、 v、 e、 w、 e。 在每个绕组上面接上三根火线。黄色、绿色、 红色。如果把连片横向连接，这是新型的接线方法。新型接线方法只适合于三千瓦级以下的电动机。如果连片数相连接，他就是角形接线方法。角形接线方法适合于四千瓦级以上电动机。
1.2万工业帮图书旗舰店
03:20查看AI文稿AI文稿我再说一遍，不要随意的改变电机的接线方法，电机究竟应该新型接法或者是三角形接法？在没有搞清楚他原理的时候，大家不要随意的改变他的接线方法，否则的话就会烧掉电机。三相电机究竟采用新型接法或者是三角形接法， 第一是根据电机的工作电压来决定，第二是根据我们给他提供的电压这两个条件来决定的。一般来说三千瓦以下的电机，他有新型接阀和三角形接阀两种，但是大家注意看他的名牌像素是三项 电压三百八 y， 就是说我们给电机提供三项三百八十伏电压的时候，这个电机应该采用新型接法，我们给他提供二百二十伏 三相电源的时候，这个电机应该采用三角形接法。我们再来看一个这个二点二千瓦的三相电机， 套在名牌上也有这样的标记，三百八十伏 y 接，那么就是说电源电压是三百八十伏的时候，这个电机应该采用新型接法，就是说 u 二 v 二 w 二连接在一起， u 一 v 一 w 一接三项电源。 如果说我们提供的电源电压是三项二百二十伏，那么这个电机就应该采用三角形接法，就是把连接同片竖着连接， uev ewe 接三项电源。有的电机电源电压接线方法在电机接线盒的盖子拆开贴在上面。 我们再来看电源电压，在咱们国内一般工业用电是属于三项三百八十伏，因此这个电机还有刚才那个电机应该采用新型接阀，否则的话电机用一会就会过热烧掉。 另外一种情况就是咱们用变频器给电机提供电源电压的时候，我们看一下变频器的名牌， 因铺头输入三项三百八十伏，那么这个变频器是输入三项三百八十伏， 奥特铺的输出三 ph 三项零到四百八十伏，那么这个电机输出也是三百八十伏，这个时候这个电机也是应该采用新型接法。如果我使用这个变频器给电机调速的话，情况就不一样了， 这个变频器是输入单向二百二十伏，输出三向二百二十伏，他的输出是三向二百二十伏，那么这个时候这个电机就要采用三角形接法，如果采用新型接法的时候，电机的力度不够，过载也会烧掉电机。 再来看一下四千瓦和四千瓦以上的电机，他的名牌上一般只标有三百八十伏三角形接法，电源电压在三百八十伏的时候只能接三角形接法。 咱们在新三角启动的时候，在启动的时候可以用新型接法，但是长期运转必须用三角形接法，如果用新型接法长期运转，那么这个电机也可能会出问题烧掉。每天分享电工知识，谢谢大家！
1.2万博越电工
00:20
00:41查看AI文稿AI文稿电动机总共有六个接线端子，分别代表电动机的三根绕组， u e 和 u r， v e 和 v r。 w e 和 w r 在接线时分为两种接线方法。一种是新型接法，就是将连接片横着连接， 将三根绕组的尾端和尾端相连，一般适用于三千瓦以下的三项电动机。优点是比较节能，缺点是电阻比较大。第二种是三角形接法，将 u e 和 w 二相连， v e 和 u 二相连， w e 和 v 二相连，也就是将三根绕组的手端和尾端相连，一般适用于三千瓦以上的三项电动机。优点是电阻比较小，缺点是三项绕组，如果有一项绕阻损坏，会导致三项不平衡烧坏电动机。
1593工业帮图书教材双擎电工
00:15查看AI文稿AI文稿这是三种电机的接线方式，左边为心形接法，中间为三角形接法，右边为某某接法。为什么打开电源后最后一种接法也可以运行？请问他是什么接法？
486两字经电气⚡
04:17查看AI文稿AI文稿电动机是有史以来最重要的发明之一，他们将电能转化为机械能，用机械能来驱动泵、风扇、压缩机和齿轮等。 三项一部电动机的外壳主要有机座、轴承、盖、端盖、接线盒、风扇和罩壳等组成。电机几乎所有的部件都装在主外壳里。 三项一部电动机主要有两部分组成，定子个转子。根据转子构造的不同，又分为属龙形和绕线形两种形式。在前面这是转轴，通过连轴器拖动水泵，在后面有一个风扇和风扇照， 风扇与轴相连，所以只要电机运转，他就会旋转。电机在运行时会产生大量热量，通过风扇将周围的空气吹过机壳来 冷却他。如果感应电动机过热，电机内部的绝缘线圈或融化，这就会引起短路，而电机就会损坏自身。 外壳侧面的起有助于增加表面剂，有利于让风扇带走更多多余的热量。转轴前后端各有一个轴承，而轴承安装在前后端盖内，用以传递转举及支撑转子的重量。 钉子有机做钉子铁芯和钉子绕组组成。钉子绕组就是绕在钉子上面的绝缘铜线，由多个线圈或线圈组构成一下或整个电磁电路的统称，主要作用就是产生旋转的磁场。 转子是电动机的运转部分，他由转子铁芯、转子绕组和转轴组成。转子铁芯作为电机磁路的一部分，一般由零点五 毫米厚的硅钢片充值抵押而成，并放置。转子绕组属龙。一部电动机转子助理绕组不仅仅是斜的，而且有斜度要求，一般斜度为一个槽宽。 鞋槽是为了消除齿斜波，降低电机的噪音，减少电磁噪声，保障运行平稳。 转子绕组切割定子磁场，产生感应电动式和电流，并在旋转磁场的作用下受力时转子转动， 因为他有两个末端环游一些感连接，他们会一起旋转。这种设计类似于宠物仓鼠使用的小笼子，被称为属龙。 三项电机的工作原理是电子旋转磁场转的绕组切个磁力线，产生感生电动时产生感生电流，产生电磁力。转的受到电磁转 的作用。转子旋转三项，一部电动机的定制铁芯中放置三项结构完全相同的绕组。 uvw， 各项绕组在空间上互差一百二十度电角度， 分别接入三项对称交流电。各项绕组中的电流将产生各自的磁场和成磁场，是空间旋转的，我们称此为旋转磁场。 旋转磁场的旋转方向，三项绕组的通电顺序即为旋转磁场的旋转方向。固，将钉子绕组上的三根导线任意两根对掉，则旋转磁场反向， 从而一部电动机也反向，故改变相序即可改变电动机的转向。电机的三角形接法是将各项绕组一次首尾相连，并将每个相连的 引出作为三相电的。三个象限电机的星形接法是将各项绕组的一端都接在一脸上，而他们的另一端作为也出现分别为三个象限星形。接时线电压是项链加的根号三倍，而线电流等于项电流。 三角形接法时，点击向电压等于线电压，线电流等于根号三倍的向电流。两种接法对比一、三角形接法有助于提高电机功率。缺点是启动电流大，绕组承受电压大大增大了绝缘等级。 二星形接法有助于降低绕组承受电压，降低绝缘等级，降低了启动电流。缺点是电机功率减小， 所以小功率电机四千瓦以下的大部分采用新型接法，大于四千瓦的采用三角形接法。
1571工控窝
