击实试验法的实验步骤

土的基石试验 gtj 一四零杠二零零七 一、目的于试用范围一、本试验方法适用于细粒土。二、本试验分轻型基石和重型基石，轻型基石试验适用于滤镜不大于二十毫米的土。 重型基石试验适用于滤镜不大于四十毫米的土。 三、当土中最大颗粒滤镜大于或等于四十毫米，并且大于或等于四十毫米颗粒滤镜的质量含量大于百分之五十，则应使 用大尺寸式桶进行基石试验，或按五点四条进行最大杆密度矫正。 大尺寸系统要求其最小尺寸大于土样中最大颗粒粒径的五倍以上，并且积时适应的分层厚度应大于土样中最大颗粒粒径的三倍以上。 单位体积基石功能控制在二六七七点二至二六八七点零千焦每立方米范围内。 当细粒图中的粗粒图总含量大于百分之四十或滤镜大于零点零零五毫米，颗粒的含量大于图总质量 的百分之七十及 d 三零小于等于零点零零五毫米时，还应做粗利土最大杆密度试验，其结果与重型基石试验结果比较， 最大杆密度取两种试验结果的最大值。二、仪器设备 标准基石仪、脱模机、烘香 圆孔筛四十毫米至二十毫米天平杆量零点零一克台秤称量十千克杆量五克。 干燥器、修土刀、调土刀、平直尺、铝合烧杯、喷水设备等。三、试养制备 干土法土布重复使用，按四分法至少准备五个式样，分别加入不同水分，按百分之二至百分之三，含水率递增， 拌匀后焖料一夜备用。 四、试验步骤 根据工程要求，按规范要求选择轻型或重型试验方法，根据土的性质、含易击碎风化石数量多少、含水率高低，用干土法或湿土法 将积食桶放在坚硬的地面上，在桶壁上抹一薄层反 凡士林，并在垫块大势桶上放置蜡纸或塑料薄膜。对于大势桶，先将垫块放入桶内 底板上，按三层法，每层需适量一千七百克左右 整平表面并稍加压紧，然后按规定的基数进行第一层土的基石，基石时基锤应自由垂直落下，垂剂必须均匀分布于土样面。 第一层积食完后， 将式样层面拉毛，然后再装入式样，重复上俗方法进行。其余各层土的基石 用修土刀沿套筒内壁削刮，使适样与套筒脱离后扭动并取下套筒，其桶顶细心削平，适样拆除底板， 擦净桶外壁，称量准确至一克。 用推土 器推出桶内视样， 从市样中心处取样，测其含水率，计算至百分之零点一 五。结果计算 六、报告 一、土的鉴别分类和代号。二、土的最佳含水率。 三、土得最大杆密度。

那紧跟昨天我们再来学一下什么叫做标准基石实验。这个实验过程是来确定土料在不同含水状态下的密度变化的。我们会做多组不同土样的实验，每一 图样它的含水状态不一样。那分别把这些图样在标准积食仪上砸到最紧实的状态。那这个时候我们如果打一个抛物线的竖轴来表示， 横轴就是含水，竖轴就是密度。我们会发现这个密度呈一个抛物线的状态，在最高点，这个最紧实的密度对应的含水就叫做最佳含水量。那这个就可以来确定控制施工上的含水指标了。这是两个概念的区别，你弄懂了吗？

黑龙江铁胜工程检测有限公司为大家介绍五、及时试验干土法撑球代表性适量风干过烘干，并称九级石桶质量。安装好及时桶及护桶，大及时桶内还要放入电块，及时桶内比无少许润滑油。 按规定分层，即使每层高度应近视两层交界处层面爆毛，所用是样的总量应使最后的几十面超出，其实同比不大于六毫米。 即时完成后裁去护土，用切土刀修平即时桶顶部。饲养称量总质量准确至五克。 用驼模机将饲养桶及食桶推出，在饲养中心选取两个代表性饲样，用烘干法测定含水率。欢迎咨询黑龙江铁胜工程检测有限公司。

积食试验把土样半盒均匀之后呢，我们可以用经验法来评测一下，看一下它是否接近最佳含水率。 我们首先抓一把土，把它握成土团，这个时候呢从三十厘米的高度下让它下落， 他下落之后呢，我们看这个土团如果说他有这个刚刚开裂这种情况呢，那么他是最接近这个最佳含水率的，所以说呢这个百分之八，百分之八的这个含水率可能比 呃可能比这个最佳含水率要更啊高高一点。但是呢我们这个也只是一个初步的判断，所以呢我们我们可以先用这种方法来初步的评判一下他最终的结果呢，我们是要看最终出来的实验数据的， 我们看到这个这一次他就是刚刚开裂，那就说明这个是在这个最佳含水率附近， 所以说呢这个百分之八呢可能会比百分之八多一点或者是少一点，基本上最佳含水率就在这个区间。 接下来呢我们就把这个土样啊，把它装进塑料袋里面闷一夜。 把土样装进袋子之后，我们是需要首先是把里面的空气给它排出来，排出来以后把它袋口给它握紧， 这个时候呢我们给他旋转， 旋转之后 把袋子袋口给他系紧， 在系紧之前呢，我们把写好的纸条给他放进去，这个是百分之八的含水率，所以说呢我们就把这个纸条给他， 可以给他折一下，是百分之八露在外面，把它放在这个打结的位置， 这个时候再把它给系紧， 不把纸条放进去的主要目的呢，因为纸条他是纸，他也会吸收这个土的这个含水率，所以说呢？把它放在外面。

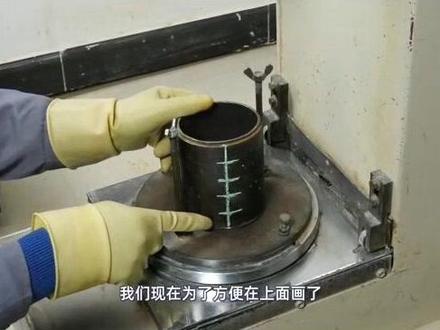

基石试验我们这个土样呢，它是细粒土，所以说我们采用小基石桶，这个也就是小基石桶。 这个小积食桶呢，规程要求是分五层，每层积食二十七次，我们刚才已经设置了二十七次。 五层，我们现在为了方便，在上面画了刻度线，打第一层的时候，也就是土样积食完之后，土样的高度到第一个刻度线这里， 这个桶的总高度是一百二十七毫米，除以五，也就是二十五点四。所以说呢，我们每一层的高度也就是 二十五点四是刚刚好的。但是呢，我们可以让他高出来一点，每一层呢，也可以二十六。那么我们在实际操作的时候呢，因为我们还要在上面安一个套筒。 首先呢，我们现在是把它放在这个底座的卡槽里面， 这个时候我们发现上面会有一个套筒。我们在积食完第一层之后，需要用钢直尺这样来测量，在测量的时候呢，就需要 从这个桶顶的位置看，刻度尺是最方便的。所以说呢，我们需要知道这个积食桶 和套筒的他们两个的总高度是一百七十一毫米。我们积完一层之后，也就是到这个刻度这里，一百七十一减去二十六， 也就是现在的这个高度也就满足要求。积食完第二层以后，到这个刻度线这里，也就是一百七十一减去五十二，后面的以此类推。

东江铁胜工程检测有限公司为大家介绍年性土基石试验，本实验是样制备方法为干土法制备。 将试样取样放入烘干箱内进行烘干，取出后过五毫米筛，然后按预定的含水量之倍试样。本试验采用小鸡食桶， 每个适量称取二点五千克，按照二点五千克的要求取五份适量，然后分别加水，达到所要求。在不同含水率制备好的适量要完全拌匀，保证水分均匀分布， 然后依次装入密封的塑料袋中，静止二十四小时。过程中数据进行记录抽取，并记录积食桶质量。将积食桶和副币安装好，然 然后放到基石以上安装好。设置仪器为，层数为五层，每层基数为二十五次，每层高度应近至两层交界处，层面用铲刀进行毫毛，所用适量的总量应时最后的基石面超出基石头顶不大于六毫米。 计时完成后拆去护壁。用切土刀修平机时，桶顶部的是样拆除底板是让底面超出桶外的部分，也应修平 插进积食桶的外壁。称量积食桶和适量的总质量，并记录数值。用脱模器将适量从积食桶中推出，在适量中心选取两个代表性适量放入称量盒中称量并记录数值，然后放入空 烘干箱内一百一十摄氏度，烘干八小时后算出含水率。欢迎咨询黑龙江铁胜工程检测有限公司。

下面这个视频对道路上的土基石实验是用重机还是轻机，是用大桶还是小桶做一个备忘录。首先在选取标准中呢，我选取的标准是 gg、 gtg 三四三零杠二零二零公路土工实验规程这个标准。 在这个标准中呢，第十六个就是即时实验，他那个即时实验的编号是 t 零幺三幺杠二零一九即时实验。 在这个实验里呢，他在一开始就说明了实验分为轻机、轻机、轻型机时和重型机时。在我们的收费标准中呢，这两样收费 是不一样的，他的收费是不一样。然后这个实验呢，也是有明显的区分，一开始呢，弄不清楚是用轻极石还是重极石去做实验，后来在看这个标准过程中呢， 然后发现了，就是看到这个表，他对轻积石和重积石进行了一些区分。在这个表里呢，对于轻积石和重积石的方法写的很清楚，他因他的那个，嗯，垂底直径啊， 垂质量啊，落高呀，系统尺寸呀，适量尺寸呀，写得很清楚，还有他的最大滤镜。 所以我在这个做这个的时，在选择轻计时和重计时的时候呢，就很为难，不知道该 怎样选择。然后那个问了很多那个人，很多的相关的技术人员啊，他们给我了一些解释， 然后在这个标准中呢，关于轻机还是重机呢？然后条文里有一个说明，这个条文里说明呢，我觉得还算是说的比较清楚吧，在这一段里头，他说，呃，轻机和重机呢，是根据工程的 施工的时候选择哪种？嗯，压实机械而选定的，比如说含水率高的图，碾压过程中易出现弹簧现象， 适宜采用轻型压式机械碾压变数相对较少。与此相对应， 含水率高的土易是易采用轻型积食实验，所以这个就可以根据实际的情况，他们是要采用什么样的压实方式，咱们根据他的压实方式来选择这个积食的种类， 然后就是看他这个土是含水率高不高。呃，网上呢，也找了一些说法，基本上 大同小异，也是基本上都是同样的，就是重型机时实验呢，适用于滤镜不大于二十毫米的土，轻型机时实验呢，适用于滤镜小于五毫米的粘性图， 所以我在做实验的过程中呢，就是根据滤镜来选择一下这个，呃，来选择一下积食实验的方法是用重疾还是轻疾？ 根据他的滤镜，在这个选择滤镜之后呢，在做的过程中呢，也会存也会出现一些问题，比如说就是滤镜，虽然是嗯大的可以选择重型即食，但是，呃，有的时候呢，在做极配砂石的时候呢， 他的那个做积食的时候，跟无法把这个沙土积食在这个土里面 当血统的时候呢，一下子就散了。所以呢在这个标准里呢，也有另外一种方法，就是采用表面 震动积食的方法去做这个最大干密度。然后所以说就是有的时候呢，有的实验室会配备两种做最大干密度的设备，一种是积食仪，就是这种轻型重型的应该是能配到一起的一种 轻震动即时仪，还有一种呢，是配一个表面震动即时，表面震动即时仪是用来做，也是用来做最大干密度的，然后呢这两种方法都可以做出土的最大干密度， 有的，所以我在做的时候呢，有的时候也会选择表面震动及时仪去做，当然了这个普通的及时方法不是说不行也是可以的，只不过呢 在做的时候呢，树枝可能会偏小，也容易散，虽然说即使他是散了也是可以做出来的，只不过要把这个水的比例控制的间隔做小一点，然后这样的话呢，就能做出一个即时曲线来，然后进行一下 这样比对，然后能得出最大的干密度。然后对于桶的 选择呢，我也是看了一下子，在这个他那个第五条里头呢，全部说明里，第五条里也有关于桶是选择大桶还是小桶， 那咱们常说的就是大桶有大桶有小桶，他还是看那个啥呢？看滤镜，一般是滤镜大的用大桶，滤镜小的用小桶，在这个标准里他说的也是比较明确的，可以去看一下刚才那个这个标准就可以确定了。 在这个积食过程中呢，如果选择普通的积食方式和或者是进行了表面震动积食的话，这两种方式呢，他们如果要是同时进行了的话呢，要取两个结果中干密度最大的作为他的 土壤的最大干密度，这个呢也是在标准里已经说明了，这个呢就根据实验室的自己情况去做，所以呢我在做在在做这个即时实验的时候呢，就根据他的滤镜的大小来选择 轻型还是重型，然后根据他这个滤镜，然后去选择这个大桶合适还是小桶合适， 或者是不采用这种计时方式，而是采用表面表面真实的方式去做他的同样的最大概密度。其实做这个实验的目的在于 把这个土的理想状态下的最大干密度做出来，然后就可以了。然后咱们再拿现实中的这个环刀或者是灌砂去对他进行一下比较，这样的话呢，就能得出他的压实度了， 只要能抓住这个重点做实验的话，就会相对来说就会呃，好操作一些。好了，本次视频完毕。

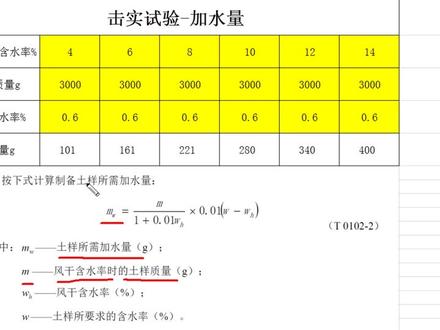

积食试验制备土样所需加水量的计算公式是在公路土工试验规程土样和适样制备这节里面。第二点二， 也就是用这个公式计算出来的， 这个是我们已经做好的自动计算程序，我们来教大家如何进行计算的。 m w， 也就是土样所需的加水量，也就是我们需要计算出来的 m 风干含水率时土样的质量，也就是土 实验规程里面小积食桶要求我们土样的质量是三千克，大积食桶呢是六千克，所以我们直接带入计算就可以了。 w h 风干含水率，用酒精燃烧法对土样检测出来的含水率也可以使用烘干法进行检测，那么风干含水率我们通过检测是零点六， 土样所要求的含水率 w， 也就是我们想要这个土样的含水率达到百分之四，那么 w 就是四。如果是让土样的含水率达到百分之六， 那么这个 w 就是六，所以把他们三个量代入到这个公式里面，就可以计算出加水量，我们用计算器来为大家进行演示。 m 也就是三千小鸡食筒是三千克，土样除语括号 一加零点零一乘以 wh 是风干含水率，我们用酒精燃烧法做出来，他的风干含水率是零点六， 括号 乘以零点零一 乘以括号 w， 也就是土样所要求的含水率，我们要求土样的含水率达到百分之四，所以我们就是四 减去 wh 还是风干含水率零点六 括号。在这个公式当中，如果我们在计算的时候想要达到百分之六，就只需要把这个四改成六就可以了，百分之八也就把这个四改成八，其他的数据都是一样的， 我们点击等号得出来的结果是一百零一点三九，保留整数，也就是一百 百零一，我们这个公式我们看到自动计算出来是一百零一， 我们在使用这个自动计算表格的时候，只需要输入黄色部分的这个数字就可以了。 比如说我们使用大剂食桶需要六千克，那么土样的质量就给他写成六千风干含水率，也就是我们用酒精燃烧法实际做出来土样的风干含水率是多少就输入到这一行， 第一行是我们想要我们半合的土所达到的含水率是多少，我们就按照第一行的数据进行输入。对于干土法规程要求是以 百分之一到百分之三之间递增就可以，我们一般是以百分之二来进行递增，所以本次试验我们采用百分之四、六、八十十二 这五个图样来进行试验，所以我们在加水的时候是用的这五个加水量，关于加水量就为大家分享到这里。

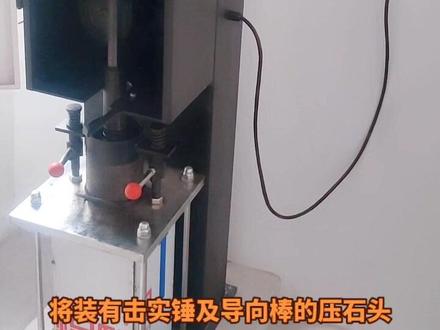

你们猜我今天又要做什么？做上新娘的小面包终于到了目的地， 你们可能看到了，今天要做的是马歇尔事件基石试验。这是个什么试验呢？看完这个视频你们就明白了。首先要把沥青混合料和模具放到冰箱中预热备用。根据经验 刚取办好的沥青混合料，一个事件所需的用量标准，马歇尔事件约一千两百克，大型马歇尔事件约四千零五十克。也 可根据沥青混合料的密度由事件的标准尺寸计算，并乘以一点零三得到要求的混合料数量。从烘箱中取出预热的视模及套筒，将视模装在底座上，垫一张圆形纸片， 按四分法从四个方向用小铲将混合料铲入视模中，用插刀沿周边插档十五次，中间十次。 将视模连同底座一起放在基石台上，固定在装好的混合料上面。再定一张圆形纸片，将装有基石锤与导向棒的压实头插入视模中， 然后开始电动机，将基石锤从四百五十七毫米高度自由落下基石规定的次数。完成一面的基石操作后，取下套筒，将视模颠倒装上套筒，然 然后以同样的方法和次数基石另一面事件基石结束后，立即用镊子取掉上下面的纸片，用卡尺量取事件离视模上口的高度，并由此计算事件高度。如高度不符合要求时，是 件因作废并按公式调整事件的混合料质量。泄区套盒底座将装有事件的视模侧向放置，冷却至室温后不少于十二小时至脱模机上，拖出事件公式验用。我们明天再来脱模吧！

积食试验 机石筒固定后，调整底板前后移动距离，建议两个人操作，一个人把底板推进去，另一个人拧螺丝，里面还有一颗螺丝是固定使用的， 里面的螺丝拧出来往里旋转，外面的螺丝鸡翅桶里面加土或毛巾都可以。鸡翅锤下落到鸡翅桶里面， 打开电源，点击点动键，击石锤下落， 再点击点动键，机石锤上升，使机石锤比铜顶低一些 就可以。机石锤和桶内比还有一定距离，调整定位螺丝是他们的间距最小，底板往里面推移，拧调整螺丝， 机石锤和桶内比间距最小。两手握住沥杆旋转机石筒，确认这一圈的间距都最小。 调整好以后固定定位螺丝，用手握住前面的螺丝，把后面的螺丝用扳手拧紧， 再次确认机石锤与桶内壁的间距，不能让机石锤下落后接到铜顶， 点击启动键测试一下， 点击停止，调试完成。

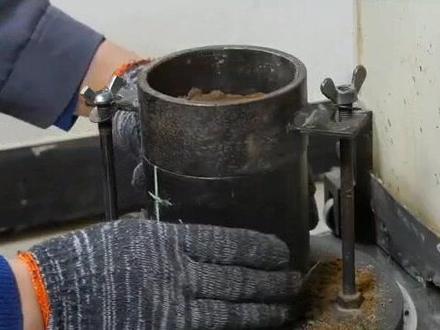

基石试验 及时完之后呢，我们把两个螺丝给他拧松，如果太紧的情况下呢，我们可以用三楞搓，这个螺丝 砸一下，他就松了。一般一个螺丝拧松之后，另外一个螺丝就会变松，用手就可以拧动了。 这个时候我们要旋转及时桶， 使他两个这两个耳朵旋转出来。这个时候呢，我们把积食桶给他抱下来， 抱下来之后呢，我们用修图刀沿着他的这个边缘 给他修一圈。 修过之后我们旋转套筒， 把套筒拿下来。 拿下来之后呢，我们看到因为这个土呢相对较干，所以说呢还会有一些浮动的土没有积 迟到，所以说呢，这些土呢我们就给他不管他了，等一下给他搓掉就可以了。现在呢，我们需要测量一下边缘到这个高出这个土的实际高度， 规程要求是对于小积食桶是不高于五毫米，我们这次积食刚好是五毫米，高出了五毫米。 那么对于大计时桶呢，要求是不得高于六毫米，所以我们这个也是满足要求。那么接下来呢，我们就用这个三愣 搓把高出来的土呢给他搓掉。 在搓的时候呢，我们可以用两个角来夹着这个呃湿桶，首先呢从他一半从边缘往边缘，从他边缘开始搓， 我们也可以在地面上，这是为了给大家演示方便，所以放在台子上。 搓完之后我们旋转， 像这个是细粒土，我们比较容易把高出来的部分给他削切掉。如果是粒类土或者是沙类土， 那么其实啊这个高出来的部分他打出来，尤其是最佳含水率的时候是非常硬的，我们很难把它给削平。 我们最后呢是要把这个高出来的图样削的跟视模一样平。 削平之后 我们用毛刷把边缘 草里面的土给他刷干净， 把上面修平之后呢，把下面的这个蜡纸也给他撕掉。撕掉之后我们来称取桶加湿土的质量。

沥青混合料事件制作方法积食法参照 t 零七零二杠二零幺幺执行。 一、目的与适用范围一、本方法适用于标准七十法或大型七十法制作沥青混合料事件，以供实验室进行沥青混合料物理力学性质试验使用。 二、标准计时法适用于马西尔试验、间接抗拉试验、批列法等所使用的 fi 一百零一点六毫米乘以六十三点五毫米圆柱体事件的成型。 大型计时法适用于 y 一百五十二点四毫米乘于九十五点三毫米圆柱体事件的成型。三、 沥青混合料事件制作的条件及事件数量应符合下列规定，一、当集料工称最大立径小于或等于二十六点五毫米时，采用标准计时法，一组事件数量不少于四个。 二、当集料工程最大力径大于二十六点五毫米时，已采用大型计时法，一组事件数量不少于六个。 二、主要检测设备一、电动脱模器可无破损的推出圆柱体事件，配有标准圆柱体事件及大型圆柱体事件尺寸的推出环。 二、马歇尔电动积食仪分为标准马歇尔积食仪，垂质量四千五百三十六克， 正负九克，落垂高度四百五十七点二毫米，正负一点五毫米。大型七十一、垂质量一万零二百一十克，正负十克，落垂高度四百五十七点二毫米，正负二点五毫米。 三、试验试用沥青混合料半合机半合锅容量不小于十升半夜。四、转速度为每分钟七十转至每分钟八十转，公转速度为每分钟四十转至每分钟五十转。 四、电热鼓风干燥箱装有温度自动调节器。 五、是母标准，马歇尔是母，应符合内镜 一百零一点六毫米，正负零点二毫米，高八十七毫米。大型马歇尔士母应符合内径一百五十二点四毫米，正负零点二毫米，高一百一十五毫米，底座直径约一百二十点六毫米。 大型马西尔一百七十二毫米和套筒内径一百零四点八毫米，高七十毫米。大马西尔套筒内径一百五十五点六毫米，正负零点三毫米，总高八十三毫米各一个。 六、天平或电子秤，用于称量沥青的杆量不大于零点一克，用于称量矿料的杆量不大于零点五克。七、其他插倒棒、 半合铲、原纸片、红外测温仪、 凡士林油标、卡尺、手套、平铲、磁盘等。 三、试验准备一、将半合场或施工现场采集的沥青混合料式样，至于一百五十摄氏度，烘箱中烘散， 取已烘散的沥青混合料不少于两倍试验用量，再采用四分法说分至试验所需用量。 二、在试验室人工配置沥青混合料时，材料准备按下列步骤进行，一、确定制作沥青混合料事件的半合与压实温度。 当使用道路石油旅行时，一、运动粘度为零点一七，正负零点零二帕秒时的温度为半核温度 零点二八，正负零点零三、怕秒时的温度为压实温度。当使用改性沥青时，半合与压实温度以沥青材料供应商提供值为准。通常在道路石油沥青的基础上提高十摄氏度至二十摄氏度， 参加纤维时需再提高十摄氏度左右。二、样品取样， 将各种规格的矿料至一百零五摄氏度正负五摄氏度的烘箱中烘干至横种，一般不少于四小时，按四分法称取所需其料的质量。 集料的质量等于沥青混合料质量乘以矿料占混合料的比例。 各档矿料的质量等于集料的质量乘以各档矿料的比例。沥青的质量等于沥青混合料质量乘以沥青蘸混合料的比例。 三、样品加热将急料和沥青分别放入以达规定温度的烘箱中进行 保温。当采用改性沥青时，其料保温温度通常为一百八十摄氏度。当采用道路石油沥青时，其料保温温度通常为一百六十三摄氏度，保温时间两小时。 道路石油沥青加热温度通常为一百四十摄氏度至一百六十摄氏度。改性沥青加热温度通常为一百六十摄氏度至一百七十五摄氏度，沥青加热时间不大于两点五小时。 四、半合锅温度设定将沥青混合料半合机预热至半合温度以上十摄氏度左右备用。半合锅内壁及搅拌液擦拭干净，保证沥青用量的准确性。五、将所需质量 并预热的粗细及料置于半合集中 用料铲手工半盒均匀后，在其料中间位置挖出一凹槽，采用显量法加入所需质量的热力，轻开动半合机 搅拌一分钟至一点五分钟，然后暂停半盒，加入单独加热的矿粉，继续半盒均匀为止， 并使沥青混合料保持在要求的半合温度范围内，标准的半合时间为三分钟。 如需加入纤维时，应先将纤维和矿料一起干拌十秒至二十秒，再按上述步骤进行。六、将半盒均匀的沥青混合料 从半合锅取出，放入干净的磁盘中。三、设定积食次数将马歇尔电动积食仪的积食次数设定为七十五次或五十次。大型马歇尔事件积食次数设定为一百一十二次或七十五次。 四、用沾有少许凡士林的棉纱擦净拭膜套筒、底座、积石台及早干，并将拭膜套筒及底座置于一百摄氏度左右的烘箱中，加热一小时备用。 四、试验步骤一、将沥青混合料均匀分成若干份，每份约为 一个事件所需的用量。通常标准事件，对石灰岩沥青混合料取一千一百九十克进行试装。对玄武岩沥青混合料取一千二百一十克进行试装，放置在高于七十温度五摄氏度至十摄氏度的烘箱中保温。 从烘箱中取出预热的释摩及套筒， 将饰模装在底座上，定一张吸油性小的圆形纸套上套筒，用红外测温仪检查混合料温度。 在混合料温度符合要求的压实温度后，将一份混合料装入试模中，用插导棒沿周边插导 五次，中间十次 插倒后，将沥青混合料表面整平后，放入一张吸油性小的圆形纸。混合料装模过程， 一、安装好套筒，附上电池。二、测温仪检查混合料温度。三、迅速装入混合料。四、混合料进行插导。 三、将式模连同底座一起放在机石台上固定，将机石仪的导向棒插入式模中，启动机石仪， 将机直锤从四百五十七点二毫米的高度自由落下机石规定的次数。四、事件机石一面后取下套， 将式模翻转一百八十度装上套筒，然后以同样的方法和次数积实。另一面， 马西尔事件单面积食完成后翻转一百八十度积食。另一面一拭目装入积食平台。二、积食反面。 五、事件计时结束后，用镊子取掉上下面垫有的圆形纸，用油标卡尺量取事件高度， 如高度不符合要求时，事件应作废，并按公式 t 零七零二杠幺调整事件质量， 使事件高度符合六十三点五毫米正负一点三毫米标准事件或九十五点三毫米正负二点五毫米大型事件 的要求。六、将装有事件的试模横向放置于室温环境中，冷却十二小时以上。七、将冷却后的事件放入脱模器中，脱模已被后续试验使用。 五、试验规程及评定依据公路工程沥青及沥青混合料试验归程窃替记忆。二零杠二零幺幺 六、注意事项一、装料的插倒过程，注意插倒棒应竖向进行插倒， 并要插倒到底座，防止在插倒过程中将粗骨料带到表面，出现离膝现象。二、事件要在完全冷却后才能进行脱模。

这种积食实验给他做出来的来，你稍微去了解我们这个积食宴，这是我们积食桶， 然后我们去装土的时候呢，一般是分三次去装，最后呢你拿这个锤呢，但是锤的质量不一样，就分为轻型的和重型的，最后进行相应的锤击，锤击好之后再去做相应的实验。 我们通过这个技师实验之后呢，我们要去得到的一个曲线图，这个就是我们的技师曲线图，但是我可以给大家稍微解释一下这个曲线图是怎么得出来的。 我们通过调整土样不同的含水量，最后呢可以确定出来我们作为不同的含水量，计算出来它相应的干密度是多少。所以这个时候你会发现 你在现场做，比如说一般呢至少是五组了，做不同的含水量的土样，去确定出来他的干密度。你在这个坐标纸上首先确定出来是一些点位， 什么样的含水量对应什么样的干密度，最后把这些点位啊你给他进行拟合，拟合完之后可以出来一条曲线图。好，这个曲线图大家很熟悉了，因为我们在之前讲最佳含水量的时候就给他去引过， 所以当你把这个曲线从拟合出来之后呢，你会发现整个曲线的顶点对应的就是你的最大的概率度， 顶点对应的含水量就是你最佳的含水量，所以我们作为最大该密度是在实验室通过机制实验确定出来的， 而我们的最佳含水量是通过我们这个曲线，你喝完之后通过最大的干密度而确定出来最佳的含水量。所以这个呢是我们其实实验。
