catia隐藏后怎么恢复
大家好，欢迎大家呢来思维课堂，我们今天给大家说一下关于我们这个地方结构树找不到了，该怎么去做？第一步啊？首先如果是你在这里面找不到结构树了，是吧？零件有找不到结构树，首先第一个就是我们在视图里面找到这个叫规格啊，看他有没有被选择，如果没有被选择选择他，那这时候结构树就出来了，对吧？那么第二个 情况呢，在我们试图里面他是被选动的，但是我们在滑动滚轮的时候依然找不到这个结构树，这种情况呢，很可能是什么结构树被我们滑到其他界面了，或者说结构树被隐藏很小了，这种情况怎么做？首先我们在右下角点击这块一个坐标点，他点击之后呢，当前这个会变成这个灰色哈，这时候呢会切换到结构树的一个变形状态， 切换到这个状态之后啊，我们点击居踪命令，大家看这时候呢，我们被隐藏掉或者被挪掉的这样一个目录数就回来了，是吧？再点击他又回到了我们零件变形状态，那这时我们一般找不到零件目这个结构数啊，两种处理方案，那么感谢大家呢，对思维课堂支持。
粉丝3.7万获赞5.4万
相关视频

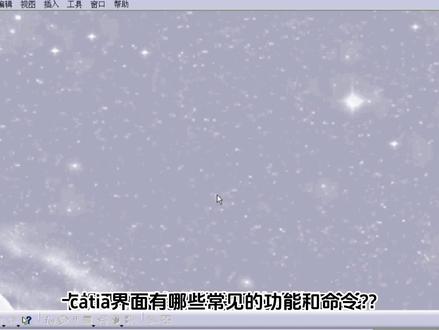

04:49查看AI文稿AI文稿卡提亚界面有哪些常见的功能和命令？今天我们来继续学习卡提亚。首先双击打开卡提亚，就出现了这样的界面，然后点击文件新建， 选择 part， 点击确定，这样就新建了一个名称为 part 一的文件。首先讲解一下卡提亚的界面命令， 卡提亚左侧区域有一个模型数，在模型数中可以选中任意的二维平面， x y 平面， y z 平面， x z 平面。哪个平面被标记颜色就代表被选中。同时结构数还可以清楚地记录设计工作中零件设计的每一个步骤和细节。 那么我们来如何来控制模型数对其进行调节呢？当我们滚动鼠标中键时，可以实现模型数的上下缩动。当我们按住 control 键时，可以改变模型 数的大小。有时候如果发现模型数突然消失了，不是他消失了，可能是模型数太小了。同时如果按下快捷键 f 三的话，模型数也会自动消失。如果模型数消失了， 如何恢复呢？我们可以点击屏幕右下角的坐标轴，任意点击一个轴，可以看见屏幕中间的二维平面变成了灰色，然后点击全部适应命令，这样模型数就重新出现了。再点击一下坐标轴，将平面恢复。 在界面的下方有新建，打开保存，和 windows 功能相似，这个是函数编辑器， 这个飞行模式可以进入产品内部，在汽车内外式设计中，飞行模式很少用到，这个是适应全部。我们来演示一下，点击草图，然后任意点击一个二维平面，出现这样的界面后， 点击矩形，画一个矩形，退出草图工作台，然后对轮廓才能进行拉伸、凹槽、旋转等等操作。 我们点击突台命令，然后点击一条边线，点击确定，我们将其放大，看不见产品的全貌，如何将其恢复呢？这时点击全部适应，这样零件就会放在比较适合观察的位置，如果零件特别小，仍然的点击全部适应， 也会调节到适中大小。这是平移，我们点击平移之后，再点击鼠标的左键，可以实现零件的平移。 但是在鼠标使用方法视频的讲解中，我们知道直接按住鼠标滚轮就可以实现平移，这是旋转，点击旋转之后，再点击鼠标的左键，就可以将产品进行旋转。但是同样的，我们可以 直接先按住鼠标的滚轮，然后再按住 ctrl 键即可进行旋转，这是放大缩小，放大缩小也可以用鼠标进行操作。这是法线视图，即当选中一个平面后，点击法线视图命令，平面位置就会平行于屏幕。例如当点击这个平面时， 再点击法线视图，平面就与屏幕平行正对着，我们这个是创建多视图，点击这个命令就会展现零件的主视图，俯视图、侧视图、后视图。这六个视图在设计时候经常会用到， 这是正视图、测试图，后视图都可以调节出来，改变产品的显示模式。这个是产品轮廓显示，第一个着色带边线显示，选择第一个着色时，产品的轮廓线没有显 显示出来。第二个含边线着色，产品边线就显示出来了。第三个带边着色但不光滑，边线也是带边线显示。第四个含材料着色，不仅显示产品的边线，看不见的虚线的部分也会显示在汽车内，外式设计中会经常用到。最后一个 是用线条显示轮廓，这是显示和隐藏。点击这个命令，然后任意点击一个元素，这个元素就被隐藏了。想要将隐藏的元素显示时，在零件几何体中可以看见隐藏的图标，点击右键，点击隐藏显示即可恢复显示。 这个是反选。当我们在设计产品的过程中，事先做了一个轮廓，然后进行拉伸，变成一个凸台，草图就会自动被隐藏了。那么如果反选，隐藏 的就可以显示出来，显示的就变隐藏了。再次点击反选，隐藏的就显示出来。这个是应用材料着色，可以给产品定义材料且上色。这是个测量，在之前的视频中有给大家讲，即是不同的测量方式来测量产品的长度，这些都是测量工具， 这个是渲染，这个是更新。在做卡提亚的产品时，经常需要更新，如果更新处于高亮显示状态，说明此时这个产品需要更新，点击更新时即可更新。左侧是一些工具栏，这就是卡提亚界面命令的讲解，赶紧收藏起来观看学习吧！
3114工邺人汽车设计培训

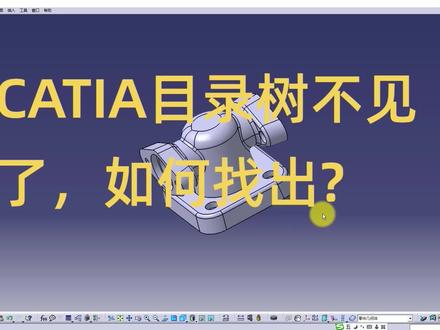

02:13查看AI文稿AI文稿今天给大家分享的卡点技巧是如何找到消失的特征数，我们看一下这个模型文档。 当我们找不到特征数时，首先要弄清楚为什么特征数会不见了，是被隐藏了，还是被放大或者移动到看不到的地方了。首先我们按一下 f 三 试一试，如果按一下 f 三出来的话，就说明特征数被我们隐藏了，如果按 f 三还是出不来，就像这种情况，我们一不小心把特征数缩小， 缩小到看不到的地方，这个时候我们按 f 三，不管怎么按还是出不来。这个时候呢，我们首先要看看特征数左侧有没有这个下拉工具条，有的话说明特征数被移动到了看不到的地方，这个时候 我们点击一下右下角的坐标系，模型会变成灰色，说明这个时候末路数已经处于可编辑状态。按全部适应， 这个时候我们看到特征数已经出来了，我们再点一下右下角的左标系，这样就找到了已经消失的目录数。 但是我们可能还会遇到一种情况，我们按 f 三，不管怎么按插张数，旁边的小拉菜单都没有出现，这个时候我们就要看一看我们是不是打开了其他的软件，其他的软件 占用了 f 三的快捷键，我们可以把其他软件关闭再试一下，或者我们打开仕途菜单，找到规格，我们按一下，也可以显示他 旁边的侠乐菜单。总的来说，当特征数突然消失，我们首先想到的是按 f 三键，如果按 f 三键特征数还没有出现，我们就点击右下角的坐标系，然后点击全部适应按钮， 这个时候目录数就会出现了，然后我们再点击右下角的做标系，解除目录数激活状态。
891Daydayup

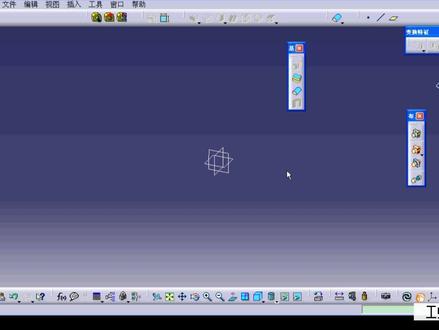

03:43查看AI文稿AI文稿学完前几期凹槽和凸台命令之后，我们知道使用拉伸、凹槽类等命令之前都需要先建立草图轮廓，那么接下来我们来学习一下草图编辑器。 首先进入机械零部件模块，点击草图，然后任意点击一个平面，这里点击 xy 平面，这样就进入了草图编辑器。首先来看一下这些按钮，这个是网格，点击之后卡提雅界面就会变成网格的形式， 再点击一下这个网格命令，即可将其隐藏起来。点击网格后，再点击点对齐，之后再画的所有点都必须在这个网格的点上，个人觉得有时候会比较麻烦，可以根据需求合理运用。 这个是构造线，在上一节视频中有讲解到它可以起到约束作用，但是在产品视图中是不可见的。 这个是几何约束，他是显示几何约束，一般都要使用他高亮显示就可以了，尺寸约束也是一样，需要让他高亮显示。然后我们来学习一下轮廓按钮，在轮廓工具栏当中，第一个是轮廓线，如何绘制轮廓线呢？首先点击轮廓线， 然后就可以随意绘制轮廓了，点击一个点，随意画想要的轮廓，当我们试着和其他线段对齐时，系统会自动提示 有对齐的提示线，当试着和这条线垂直时，系统也会有一个垂直提示。在这里我们点击相切弧命令时，就会有一个相切弧的形式， 但是系统默认是直线的形式，那么点击相切弧才会有相切弧形式。这里还有三点弧，可以绘制一个弧形， 按两下 esc 键退出。再来看一下矩形轮廓，点击矩形就可以任意绘制一个矩形，我们还可以对这个矩形进行约束。 矩形轮廓下还有很多种不同形状的矩形，都是可以点击直接绘制的，其他形状用的不是很多，主要是矩形用的比较多。如果想要连续绘制多个矩形，双击这个命令，即可连续使用。矩形下面的轮廓是圆， 点击圆之后，就可以直接画一个圆，这是三点圆，即提供三个点就可以画一个圆。三点圆用的也不多，后面还有三切线圆，就是当我们画三条线， 然后点击三切线圆，然后选择这三条线，就会形成一个圆，后面还有三点弧，可以使用三点弧命令，随意拉一个弧形，大家也可以自己多 过去实践一下。这是起始受限的三点弧，点击一个起点，然后再选择一个点，即可绘制一个你想要的圆弧，这是弧轮廓，任意画一个圆，给一个圆心，即可在此基础上绘制所需要的弧形，这是样条线， 可以画出一些样条线的效果，使用起来相对比较灵活。在样条线后面有一个连接，例如我们点击一个点， 再点击这个点，就会以这样的连接形式将两个点连接起来。如果这个连接不是我们想要的，双击这个线，可以更改形式，点击这个箭头方向改变，在这里可以调节它的连接形式，这就是连接命令。 在样条线下面是椭圆轮廓，先拉一个轴，再拉另外一个轴，当还没确定哪一个是短轴或者长轴时，这里的椭圆命令 是高亮显示，确定之后，轮廓就没有高亮显示了。在椭圆后面的轮廓命令用的都不多， 在椭圆轮廓命令的下面是直线，直线命令是经常用到的，后面是直线相切、直线相交和直线垂直，这些都比较简单。在后面的例子中给大家示范，这是轴，一会通过实力来讲解，这就是关于轮廓的讲解。
736工邺人汽车设计培训

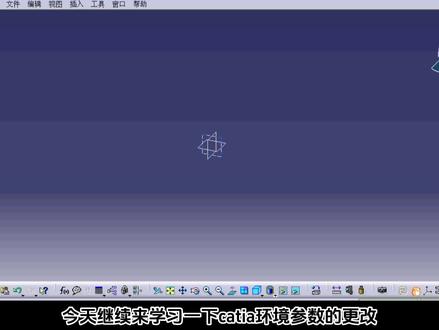

02:26查看AI文稿AI文稿今天继续来学习一下卡提亚环境参数的更改。点击开始。在下拉菜单中可以看见有零件设计、工程制图、 sketch tracer、 创城式曲面设计、图片工作室，还有装配设计、 freestyle 等，这些模块都是可以自主调节、添加和删减的。如何将这些常用的模块儿调出来呢？即如何修改卡提亚的环境参数呢？首先点击工具，选择自定义， 点击开始菜单。如果想要将 inmate shape 模块移除，点击向左箭头，即可从下拉菜单栏中删减掉。我们来看一下就没有 inmate shape 这个模块了。 同样的，我们再来打开自定义，当然工程制图、 image shape 会经常用到，所以我们将其调出来。如何添加这个模块呢？我们先找到工程制图，点击工程制图后， 点击向右添加按钮就可以了。在开始下拉菜单中，可以看见工程制图就被添加了。同样的操作，我们再将 unit ship 找到， 点击向右的箭头，添加到开始菜单栏中，可以看见 inmateshap 模块就被添加进去了，这就是通过工具自定义添加个性化的界面来更改卡提亚环境参数。 在其他位置有文件，我们点击这个文件，文件也和 windows 系统一样，有新建、打开、保存等等，在这里也是一样的。 同时我们在做产品设计的时候经常需要用到草图，需要先用草图来编辑一个轮廓，然后再对轮廓进行凸台、拉伸、凹槽等操作，那么我们可以将草图模块单独拉出来，其他的工具栏也是一样，可以拉出来方便操作。那怎么拉呢？ 可以看见这些工具的上面有一个突出的横杠，点击这个横线将其拉动，就可以将这个工具栏单独调出来。 当把这些工具栏都单独拉出来之后，界面会变得很凌乱，那怎么办呢？可以简单的设置一下卡提亚的环境参数。首先点击工具，选择自定义， 再点击工具栏，然后点击恢复位置，点击确定关闭，这样所有的工具栏就都恢复到原来系统给定的默认的位置了。如果有时候将工具栏的位置放置的很乱，或者工具栏消失了，怎么解决呢？也是点击工具自定义， 再点击工具栏，然后点击恢复内容，这样就可以将工具栏恢复正常了。卡提亚工具栏的调用你知道了吗？
704工邺人汽车设计培训
01:33查看AI文稿AI文稿卡提亚三 d 设计模块中拼接和修复两个命令的使用方法和原理。在这个开关的三 d 模型中，我们先将这个模型的曲面都提取出来，点击提取定义命令，提取元素，选择模型拓展类型，选择点连续， 然后将这个曲面进行拆解。在结构术中可以看见拆解了很多个曲面。为了研究着命令，我们做一个向下偏移零点一五毫米的曲面。 先将这个实体隐藏，然后用刚刚创建的曲面将其中一个曲面进行剪切并保留其另外一侧可以看见这两个面之间有一个小裂缝。我们选择桌位命令，把所有曲面都选取。我们可以看见桌位命令里面有很多选项， 第一个是检查相切性，第二个是检查连续性，第三个是检查重叠性。我们点击选择检查相切性。缝合的精度 选择零点零零一毫米。点击预览可以看见很多曲面都提示为不相切的状态。当我们需要两个曲面相切时，我们可以勾选上这个命令。现在我们勾选检查连续性，然后我们点击预览一下，可以看见显示出来一条绿色的线条，代表系统已经检测出刚刚我们设置的裂缝， 那么我们现在使用修复命令进行缝合。这时我们设置的缝合精度只要大于裂缝大小，那么我们将修复精度设置为零点零六毫米。 点击预览提示系统已经检测出零点零五毫米的间隙裂缝，那么我们将目标间距也设置为零点零六毫米。点击确定这个裂缝即被修复缝合了。拼接和修复命令，你学会了吗？
05:18查看AI文稿AI文稿昨天在网上有个朋友给我私信，他说他找不到这个草图的工具栏，为什么会这样呢？ 我们调入工具栏是有方法的，像我现在这些位置都摆到这来了，我们点 用鼠标左键点击它，然后不要不要松手，然后把它拖进来，这样拖进来， 然后把这些拖进来，是吧？把它拖进，拖进来。嗯，如果我们要放到第二 行的时候，我们就不要完全靠死，这就变成了第二栏，假如放不下的话，我们就把它拖进去啊， 但是我们在使用的时候啊，这些工具条工具栏他的位置会经常变化，会造成造成我们比如说会找不到，我们拖到下面来，我们把这个也拖这里， 那么我们即使已经隐藏在里面去了，我们在点击右键的时候，这些都是勾选的，就说在我们已经这里面已经选了， 而在这个屏幕上面却找不出来，因为他隐藏在这个工具栏里面，你看 是吗？第二种就是我们把它关掉，这个约束啊，把它关掉，哎，我们找这个工具，还有我们把这个修饰特征把它关掉，我们现在把它放进来， 假如我们是这样放进来，哎，我们要操作的时候，我倒脚没有了，没有了啊，这也没了，找不到了， 那怎么办呢？然后我们就是在这个工具栏上面，在这里也可以点一下右键，到这里面去找，去选择他，然后是修饰特征，在这里点击一下他就出来了。 那我们这里还有压缩，不压缩那是没关系的，压缩就把它叠到一起， 不压缩的那就把它分开的，我们就把它那个， 这两个已经有虫了， 关掉一个，今天还还一个技巧，就是哦， 我们这些工具懒，在使用的时候他经常会跑飞掉，就找不到位置，经常会变。其实我们这个卡贴里面还有一个设置，把这个工具条给锁定， 我现在我是全部可以拖动的，可以调位置的，你把它调好位置之后，我们在这里有一个设置自定义，我们看一下， 我们把这工具栏给锁定，他以后就不会变了。来选项，看一下这一个锁定工具栏位置，点击他关闭，你看我再按鼠标左键， 他这个是已经拖不动了，这位置已经锁定了，但是这个是可以拖动的，然后我们再把它扔进去，他也扔不进去了，又把这些工具条已经锁定了，现在我再把它解锁指定， 再把它解锁取消，把这个修饰特征拖进来放到边上， 这样就成了第二列了。假如按自己的习惯来放置，按自己习惯来放置，放置之后我们就不希望他有变化了，就把它锁定掉，然后指定 选项来锁定电器，确定，现在这就不会再有变化了。 嗯，今天就主要是讲这个工具条在那个牌部工具栏这掉入掉出，然后工具栏的锁定，这是对于我们一些比较 那个接触这个卡贴时间比较短的，或者有些平时不是很注意的人呢，不知道这个技巧在里面，嗯，今天就讲到这，谢谢大家，拜拜。
522ST-4D
00:37查看AI文稿AI文稿显示隐藏工具下的除选定元素之外的其他所有元素这一选项的妙用。这个三 d 模型里面是点线面实体，看起来非常的混乱，今天教大家如何把点线面还有草图做标记全部都隐藏，只保留剩下的一个实体。 首先我们需要选中所有的实体，使用快捷键 control 加 f 查找命令，在类型里面选择零件设计工具台，选择几何体， 然后点击右下角的搜索并选择现在我们已经将所有的几何体全部选中，然后点击工具，隐藏除选定元素以外的所有元素，这样就只留下了我们所需要的实体元素。
267工邺人汽车设计培训

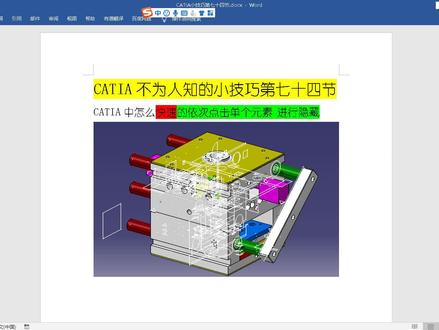

06:11查看AI文稿AI文稿老师，嗯，今天为大家讲解卡地亚不为人知的小弟，小弟，七十四节啊，如果您对我的课程感兴趣的话，希望您能够关注我啊，今天我们要讲解的主题是怎么在卡地亚当中快速的去依次点击单个元素，然后进行一个高效的隐藏。 好，嗯，我们看到下面是一部模具的图纸啊，这样吧，我们直接切换到我们这个卡片的界面，然后去操作一下关于这个隐藏与显示。啊，之前我为大家讲解过啊，怎么去快速高效的去隐藏某一些 啊同类的元素，是吧？啊，这里我们再这里我们可以再去复习一下，是吧？啊，比如说现在这个模具打开之后，然后它是由猫的文件转化而来的嘛，是吧？然后打开之后，那里面显示了很多很杂乱的 一些线条，是吧？这些线条啊，我们可以猜测，首先他有可能是属于草绘，也有可能是属于什么，就是线条，线条，线本身，是吧，那么在这里我们可以啊，以此将他们同一种类型的草绘进行隐藏，或者说是把 啊这一些曲面元素，草草图元素，曲面元素，或者说是一样线条元素给一次的隐藏，是吧？啊，这样的话就是隐藏效率更高一些。工具隐藏，然后隐藏所有曲线。 好，这样的话大家可以看一下是不是已经将所有的曲线隐藏了，是吧？那么我们通过同样的方式把所有的点都隐藏一下啊，所有点隐藏了，是吧？好，那这样的话，这个界面就是比较清晰了，是吧？比较简洁啊，这样的话，我坚强 要讲解的一个主题是什么呢？我怎样去啊？不分类啊，不去分辨别类的啊？去进行隐藏啊，比如说我去撤销刚才的一个 啊隐藏，然后我点击 ctrl 加 z， 然后这样的话，我的点显示出来了，是吧？啊？然后我再点，点击一个 ctrl 加 c， 这样的话，我的刚才的一些样条线，一些草图全部都显示出来了 啊，我现在要讲解的是怎样的去快速的点击每一个元素，把它进行隐藏啊，这样的话，有的同学可能会说， 要这样很简单呀，我可以设置一个快捷键，比如设置为空格，然后当我要隐藏的时候，然后我点击一下这个元素，然后点一下空格，不就可以了吗？是吧？啊？点一下这个元素，点一下空格就可以了，是吧？啊，那么今天我要讲解的跟这个类似， 但是呢效率比这个更高一些。好，我们来看一下啊，大家都知道我们这个隐藏率显示啊，最最基本最基本的一种方法是怎么着？选择这个元素是吧？然后我们右键点击一个隐藏，是吧？ 然后我撤销一下，或者说是我选择这个圆柱，点击一下这个小图标就可以，是吧？隐藏，那么 我们也可以为这个小图标为这个命令设置一个会计键，是吧？那么这里我好像是没有隐藏，没有没有设置是吧？然后我先把这个设置一下吧，工具制定啊，工具啊，自定义， 在这个自定义里面，然后我们选择命令，然后点击视图，然后去找到这个隐藏于显示，隐藏于显示，然后显示出， 然后我们把这个加速器设置为 space 空格键，然后我们点击关闭啊，这样的话就可以了啊，这个时候呢啊，最普通的啊，大家一般都经常去使用的一种方法是我点击一个元素，然后点一下空格键，是吧？啊？点击一个元素，点一下空格键 啊，这样的话啊，大家去想想，我们要去隐藏一个元素，我们需要经过两个步骤，首先呢第一个步骤选择一个元素，然后第二个步骤点击一下空格键，但是呢我今天要教大家的一种方法是什么呢？是这样的， 我们可以一直按着空格键，我们的左手一直按着空格键，然后呢我们啊可以看一下这个鼠标现在在不停的转圈，是吧？也就是说空格键空格键呢一直被激活， 然后这个时候我们想要隐藏哪一个元素，我们直接用这个鼠标右键去进行一个快速的单击就可以，是吧？啊，大家跟着我看一下，点击一下，点击一下啊，点击一下是吧？点击一下，然后点击这个线条， 点击这个线条，点击这个线条，是吧？点击这个圆，点击这个实体，点击这个黄色的实体，点击这个红色的实体啊，这样的话就会更高一些，从此， 然后跟这个类似，如果我们想要删除某一些元素的话，我们可能也是需要经过类似的操作，是吧？啊？平常的我们首先选择这个元素，然后点击一个啊，我们把这个空格键把它给取消了，是吧？把这个啊隐藏给取消，然后我们要删除某一个元素的时候，我们首先 点击这个元素，选中他，然后点击一个 delete， 是吧？那么其实我们想要快速的去删除元素，然后跟我们刚才想要快速的去隐藏元素，我的操作是一样的，我们可可以一直都 点这个 delete 键，然后这个时候呢，我们就去单击我们的元素啊，我现在的左手是一直在按着 delete 键，然后我们去 选择我们的元素啊，现在呢就是一直在删除，不停的在删除。刚才呢其实是我按着我们设置好的一个会计键 space 空格键，然后我再点击右键，然后他是在不停的在隐藏，然后呢现在我点的是 des 键，他是在不停的在删除， 是吧？然后我点击这个元，点击这个元，点击黄色的元素，点击红色的元素，点击绿色的元素， 非常的快捷。那么就是今天我要去为大家讲解的这样的一个小技巧，非常非常的重要，可以提高你的效率啊，如果你感觉啊学到了什么，那么希望你关注我一下， 后续的会为大家讲解更多的内容。好，我们今天呢要讲解的内容就到此为止了，谢谢大家。再见。
79CATIA学堂

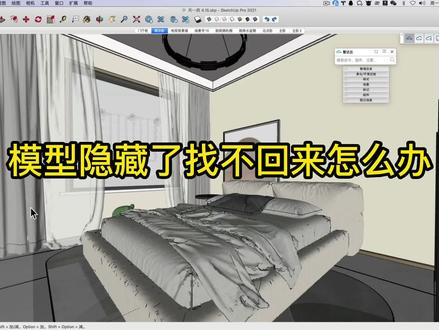

00:23查看AI文稿AI文稿为了更方便的浏览模型，有时候我们会把一些模型隐藏掉，然后再编辑菜单，找到撤销隐藏点击功能就可以恢复。但是有时候有这种情况，我们隐藏了欠套组内的模型后， 取消隐藏模型是没有显示出来的，这时候需要打开快件套隐藏插件，点击功能就可以恢复了。
788优象SketchUp

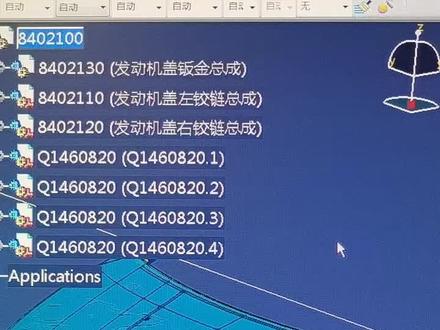

01:48查看AI文稿AI文稿卡提亚快捷键设置的各种小技巧。大家好，今天的话给大家说一下关于卡加软件快键设置的一个问题啊，那我默认软件的话，如果是大家想去设置快键啊，我们从工具然后在自定义里面 打开之后啊，这里面如果大家希望做这个模块切换的快一点，比如说我们在开始里面啊各模块切换，你可以在这里去找，是吧？比如说我们找到啊， 我们可以随便找啊，这里面，比如说创世曲门设计，是吧？比如找到他，然后你切换过来，这里面可以在这去加速哈，这里面可以设置，比如说我们的 ot 加上，是吧 s， 好随便设一个啊，这是关于这块模块切换的快件在这去设置，那么设置好之后呢？你再发这呢就可以啊，能看到这有奥特 s， 那当然呢，你用鼠标去做这个快件操作的时候，我们的键盘里奥特 s， 那这时候自动就进入这样模块了，能看到吧？这时候我们进入的就是创城市曲门设计模块，对吧？ 那么如果说我们想设置某个命令的快件，一样啊，在这去定定义，然后呢在这里面找到命令，在这你可以找到所有命令，如果你想快速的去设置某个命令快件，你可以在这，比如说那， 比如说呢？我非常常用快件，像这个隐藏，对吧？这是大家很常用的，如果我想在这里面快速去设置快线，其实不用在这里面去找啊，可能大家习惯了，比如说在这里面去找，比如说在这里面去打字隐藏，或者在视图里面，然后在这里面然后再去找，找到这个，呃，我们想要找的话，在这里面可以找到隐藏，对吧？在这去找到隐藏，对吧？这样很麻烦，我们大家呢就是正常去做啊，在所有里面你想去设置哪一个？直接双击， 双击之后你看到这呢就自动出来了，然后在这里面显示里面，在这里去设置就可以了。这是我们关于这个设置快件的接方式啊。那么很多人呢就问说老师，这个软件能不能设置单件快件呢？那你们默认情况下，可能在我们当前这里面其实很难去设置单件快件啊，这是我给大家说一下，如果我们想设置单件快件一定是什么呢？在开始这个里面有个工具啊，在工具里面啊，把这个选项打开啊， 在选项里面的常规，在常规里面有选项，这个有个用户界面啊，如果你使用的 p 二模式，你是没有办法设置单元快件的，比如说你想用 sa 把这种快件去设置，是不是不成功的？如果你想设置单元快件，你必须改到 p 一模式下去设置，这一定要注意啊，改到 p 一模式下去设置，然后就可以使用了，那这是关于我们卡地亚快捷键使用的一些方式和方法，那么你们学到了吗？
436Catia学习-CY课堂

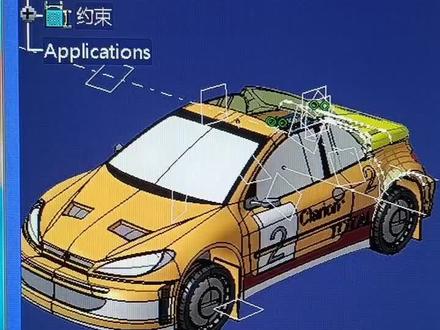

00:53查看AI文稿AI文稿装配里面很多参考面，看着数据很乱，怎样快速把这些数据隐藏，那么我们工作里面呢，很头疼一件事，就是什么拿到装配体啊，然后里面有很多这种面呐点啊，是吧之类的这样元素，那我这相当说没有多少啊，我这装配体比较小，可能大家平时工作里面会更多一点，那 要么很头疼啊，这个我不可能一个零件，一个零件里面去隐藏很麻烦，那像这种我们该如何一次性把这元素去隐藏？今天教大家一个方法。首先呢我们点击 ctrl f 进入搜索界面啊，在搜索界面里面，我们在这里面这个类型这块呢选择啊从元素， 然后呢在这里面点击，我们要隐藏元素，比如说点击平面啊，又回到这个界面，然后在这边选择搜索并选择，那么这时候可以看到啊，这里面我们很多这种平面都被选择了，然后我们随便点击个平面右键隐藏，那么这样呢，就可以一次性的把我们这些不想要的元素隐藏掉了，你学会了吗？
516Catia学习-CY课堂

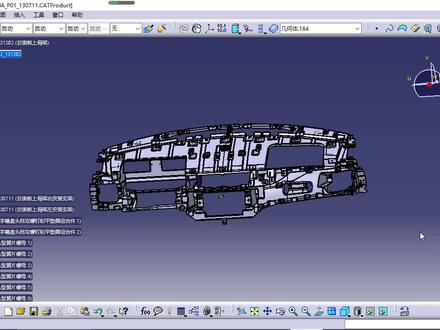

15:29查看AI文稿AI文稿嗨，大家好，今天我们来讲测量技巧，有五个测量技巧。第一个是连续测量， 这个在车辆点匀的时候会经常用到其他车辆，像我们车辆间隙是否均匀或者面擦是否均匀的时候也会用到。 第二个是测量厚度，用我们有个专门测厚度 来看产品的壁后是多少，产品的壁后是否均匀变化情况以及。 第三个是测量产品的质量，我们怎么把产品质量测出来，然后产品质量是产品的一个很重要的特性， 他在轻量化上面的药，我们要统计分析产品质量，在产品的成本分析里面也是一个重要的计算因素。 第四个车辆拔磨搅动，我们零部件成型都是有斜动，这个斜动就便于产品的粗， 那么怎么测量他的斜动，就是我们的拔磨脚是多少，这是重要的分析零部件供应的因素。 第五个是测量产品的长宽和高 这一项，这个测量是非常隐蔽的一个技巧，在里面 测量产品的长官刚，他对于产品的磨具的大小是至关重要的，对于磨具下料还有产品的 光钢，对磨具的成本分析也是一个 计算计算因素，一个计算量量子啊，我们现在看第一个，我们连续测量， 我们这边是有尺子，这边有个专门的测量工具栏，我们没假如他这没有了，你找不到了，没有了，之前讲过哈，我们点在这上面点击右键，然后把这个这里 把这点一下，左键高选出来，他就出来了，现在我们点这把尺中，好，这是第一 一个就是两端的尺寸，这个不讲啊，这是很基本的，我们来看这一个从一头到另外的 不同的位置在这里，一个在这里，一个就是从相同的起点到不同的终点，这是连续测量，我们点一下，现在这是检举点，不对，我们不能用检举点啊。 首先我们假如我们要测量他跟他的连续测量他的距离值是多少间距， 我们要选一个面，最好选个面啊，在这里去选这种面或者线都可以，但是我们最好选一个景曲面，然后这边就是 选举点，就是从这个面上面，然后他在上面一直选点，看这边的点到这个面的距离情况是不是相等的或者变化怎样的， 再选好了之后，我们再点一下这个，他现在变灰色了，没关系啊，我们选这个面点一下，然后在这边去点点他找相同的位置，我们就到这线上面去点到这线上面减去一个， 你看这个值，他是下面已经有了，好，然后再点一个， 是吧？二九五，再点，对到这个相同的部分去点的，你再再做那个间隙分析的时候进去， 这就是他们的纸哈，他的他们的纸，这样拆下来他是逐渐变大的。我们在做间隙测量的时候，或者面擦测量的时候可以用这个去分析， 嗯，可以，间隙的话我们一般要去均匀啊，然后如果不均匀的话，假如他就不符合要求了，嗯，这是用这种连续测量，可以不断的测量他一系列的词出来。 那么第二个我们要拆的是厚度，我们经常要拆这个产品，这壁厚是多少呢？ 我们到这点一下这个油标卡尺，这里点那个也可以的，他直接出来，这里面有专门有个厚度，假如你没有 假如他是这样的，不行。点一下这里啊，然后度后度，我们放到上面看二点九二九，然后是三点零， 这三点四，三点五的是不是碰到后面的有金位，你到这里去看二点九五，三点二，是不是 二点五，他是不均匀的，但这个基本料好，三点零，就说 这个仪表板上骨架，他的料后是三点零的，这我们就可以直点一下，也可以就出来了，他有点那个偏差，这是三点零啊，这是测厚度，直接测厚度啊。 第三个我们是测量他的体积， 测体积哈，有时候有时候有人问一下哈，我们在这里面有个测量灌量啊，测质量啊，体积，我们不太关心测质量了，我们点这个测量灌量这里面啊，点一下， 那点点一下这个产品呢？你一定要全选中啊，那选不中的话我们就到上面去选，点一下这里也可以点一下他 车质量。首先我们它就是质量，是由体积和密度得来的，体积我们那个计算机它会 自己计算出来，没动，自己输入要如果你是钢铁还是塑料，塑料是皮皮的，像这样皮皮的还是 aps 的，密度不一样， 那么我们在这里看这质量已经算出来了二点六五二公斤密度，它是一千千克米立方米的一个，我们塑料间的密度， 他约等于一克米立方厘米，把换算成立方米是这样的，这是自己去设置的。可以，如果你是 abs 的，可以把密度可以设大一点。要算 说哇 abs， 你就根据我们的无心表， aps 无心表来，那密度是多少？把它塞进去，然后把这个质量算出来，可以统计我们的重量，产品的重量 啊，这是质量的测量啊，去下单 第四个，我们就是拔磨角度，在拔磨角度首先要有个拔磨线，用我们的触摸方向是从这里出，然后 一个这边是一个凹膜，然后这边是一个通膜，就是都是根据这个拔磨角度来出的。那我们怎么测量他拔磨角度呢？我们首先把那 那个拔磨斜度的工具找出来，我看一下，现在这个工具 都没有出现呢，找一下看 我们的拔磨脚， 你到这个里面去看一下吧，一样的，在在那个零件里面去看一下， 我的烟不见了，把这个关掉， 拔磨脚藏起来了，在这个里面可以有啊，我们点一下拔磨脚，我们这这里要到材料模式里面去， 然后这个他有三个色标不够，我们在这里可以多点几个色标，然后这红色的为了显示跟他区别，我们双击下单， 我们把它改成这种颜色，随便换一种颜色，确定一下，点一下这个指南针， 把指南针他跑下来了，我们拖用左肩拖到这个拔毛方向上面，然后点一下我们这个分析的领件， 他现在颜色相反呢，这是负担，我们调一下方向， 我们有个方向反转，这里好，我们红色的 就是大于二十度的，那蓝色的是大于两度的，绿色的是大于零度的，让我们 看这个颜色来判断他是不是有没有倒扣，有没有。 那假如像这个数据啊，在这有个黄色的在这里他是小鱼，那个小鱼灵动，所以这一块就是判断他倒工， 然后我们还一个是光看颜色只是一个大，只是一个范围。然后我们要知道他这个拔木角多到底多少的话，我们这里还有一个点击这个， 然后可以把鼠标放在上面，他是四十三点七六度，可以看直接看角度多少，特别是在这个左翼表罩上面的时候，我们这现在这个双那个 那个覆盖件已经被隐掉了，没掉进来。你可以测量这个做仪表罩把么角度多少，是不是大于启动，是吧？一般按七度来算，这个把么角度再分一下， 只要一个，就是测量那个长光膏，像长光膏大多数的人可能他不知道有个命令直接可以测量长光膏， 他要做的话就根据那个工针筒，我们 在工程图里面去把这个产品，他是把三四图给做出来了，在三四图上面可以量出产品的闯关 高冷。但是我们有一个命令，它是可以直接两侧两长宽高的，这个命令就是这个创建一个一个方块，这个命令它叫什么呢？看把它关了， 这个命令就是一个这个曲面匹配工具，他在曲面里面，就在这个曲面模块里面，在那个我们那个实体模块里面还没有他，所以 没有不，嗯，一般人呢他不知道有个这个工具在这里很很少用。那么我们为什么称称量传光膏呢？就在写技术文件的时候都会把传光膏写进去啊，如果 一个个转变成图纸去投的话，那效率太低了。我们就可以直接用这个工具来测量，这工具他可以去测量实体的长光膏，当然他在曲面里面，他也可以测量曲面的长光膏，我们让他 做长官高的车辆，他其实他就一个盒子一个边界线，刚好把这个产品把它容纳进去，那我们就通过这个边界线，我们就可以看着他长官高，这有个带的 x， 你就写一个，如果 这个 x 方向多少啊？ x 是前后方向啊，在车身坐标里面，然后 y 是多少啊？我们宽度方向，车的宽度方向，这仪表板的宽度 是一米四多啊，一米四的要高度多少？这个上盆地就是高度是二百七十四点九，然后再写技术文件的时候，你把这三个字放在那个一个表格栏里面就可以了。 所以这个测量零件的长光膏这个尺寸是非常方便的啊，今天就到这，谢谢大家，拜拜。
264ST-4D
02:11查看AI文稿AI文稿好，大家好，我们今天来讲一个问题，在实际的工程设计当中，经常会使用到快捷键。举个例子，如果这个模型我们不使用快捷键，想把这个图形给隐藏， 我们点右键点隐藏，哎，这边点显示，这种操作起来的可能会比较慢，或者是你草通过这种鼠标这个点选的方式呢？这种可能会比较慢。那假如说我设置完快捷键之后，这边直接是通过 呃这个鼠标上的键盘上的空格键，就可以实现这个快速的隐藏显示，这个操作起来比较快。那如何设置呢？点工具，这边点自自自定义， 自定义当中呢，会出现这么一个图框，我们这边呢把它拉大一点，看这边点命令，当然呢，这可以点所有的命令，我们结合自己需要设置的一些快捷键呢， 我们这边去找到他所有的命令。当然呢，因为我知道一般情况下，在卡片当中经常使用到那些快捷键的可能隐藏显示，但这个隐藏显示啊，他一般可能就是在这个视图的大类下面，我们点视图，点视图，哎，这边他会有一个隐藏显示， 点击这个显示属性，显示属性这边出现了一个加速器，加速器它其实就是一个快捷键， 当然我把它是这个 kp 刚 space 的，这个呢，就是一个键盘上的一个空格键，你当然你可以设置到其他的一些快捷键，包括孔雀加一啊，孔雀加二啊，或孔雀加其他的一些组合。当然呢，实际的设置当中可能会有一些快捷键 跟我们的 windows 系统的一些快捷键干涉了，那我们就换一个其他的快捷键，举个例子，刚刚我这边找的是用的，我个人习惯呢，是用 ctrl 键， 用这个键盘上的一个空格键。啊，键盘上空格键我们这边就可以把它找到 啊，就刚刚用了这个 k p 杠 space 这个点，哎， ok， 就这个关闭，这样的话呢，我们可以设置成功了，哎，就这么简单。好， 如果大家觉得有用的话呢，可以点一个免费的小红心，谢谢观看点赞关注。
69瑞宸特汽车科技

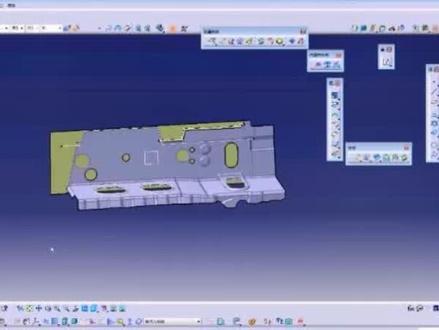

00:26查看AI文稿AI文稿大家好，今天给大家更新一个小技巧，我们平时做完数据之后，会有很多点心面在其中，怎么样才能把它一次性隐藏呢？首先我们找到用户过滤器，如果找不到这个面条，我们就到空白处右键，然后在这里面选动，选动之后他就出来了， 我们先选中点线面用户过滤器，然后框选按隐藏键，一次性就把它隐藏了，您学会了吗？关注我，学习更多卡特亚小技巧。

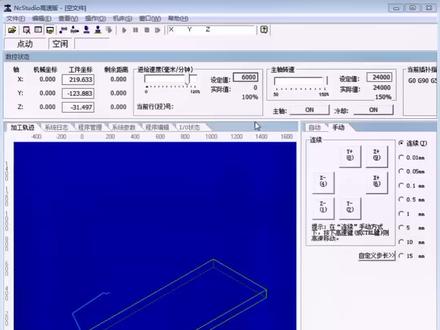

00:56查看AI文稿AI文稿雕刻机为红，软件界面被隐藏了怎么办？别担心，点赞收藏，我来教你，按键盘的 ctrl 加回车键就可以恢复原状。我这里整理了一份常用快捷键，平时都用的上的，大家可以暂停视频截图保存在手机里面， 尤其是安装好软件之后，不知道调哪一些东西。先调手动里面的低速和高速， 再调自动里面的加工速度和空乘速度，最后来调系统参数。首先在加工参数的前面， 该打勾的全部打勾，也可以使用换刀位，换刀位指的就是说加工完之后停在某一个固定点，紧接着设置厂家参数， 厂家参数的密码就是 nc studio， 这个软件的开头几个字母，一般只需要设置好工作台、电机和加速度组织参数就可以了，你学会了吗？
