如何在正射影像图上提取高程
粉丝1.8万获赞4.7万
相关视频

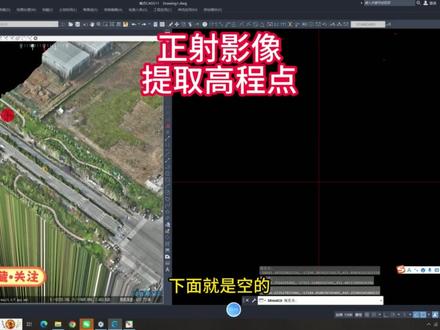

03:36查看AI文稿AI文稿嗯，大家好，今天我们来学习一下如何利用这个正摄影像提取高程点。 比如说我们这个现在这个是跑的是三维倾斜倾斜，他这个是可以直接在上面提取高程点的， 你看他这个是可以直接提取合成点的，但是如果你没有这个，你只有正射的 d s m 和 d o m 加载大影像， 你是没有办法在这里边这 t f 文件里边 这升帧率稍微慢一点，大家等一下， 你是没有办法在这里面直接提取高程点的，你需要把 d s， m 和 d o m 生成一个 y c b 格式的三维倾斜模型，才可以提取高程点。我们现在把这个关掉， 把这全部删除下来，我们在这个开三 d 右旁边隔壁有个这个生成模型，先选择 dim， dim 就是 我们这个 t f 正摄影像，然后再选择 dim， dim 就是 这个 d s m t f 打开它，生成路径我们保存一下， 一般情况下我们要选择最高，今天为了演示，我们就选择三码，然后开始生成，这个过程稍微慢一点，大家稍微等一会， 好，现在已经生成完毕了，我们把窗户关掉下来，我们在这个三 d 里面找到刚才这个生成的这个 x m l 这个格式的打开，打开之后我们这边就可以直接在这，在这里面就可以直接提取这个过程点， 输入在命令栏输写大写 g 空格，空格指定点，他的过程就直接就出来了， 你需要哪里有高层，你直接就点就完了， 因为你这是用正射合并生成的这个倾斜下面就是空的，就是拉花的，不好看。这个这个倒没有太大关系，我们主要就是击杀高层， 有草的地方还是建议大家实测，像这些只要已经清过的就可以随便点。好，谢谢大家的观看。
2658023

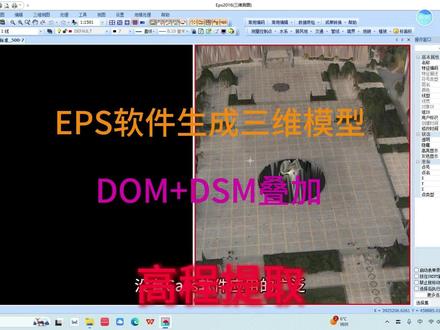

10:36查看AI文稿AI文稿好了，同学们，今天我们来看一下如何利用 eps 软件将 d o m 数字遮射影像和 d s m 数字表面模型进行叠加，形成一种类似于三维模型的模型数据， 方便我们采集地形和呃高层数据。那目前来说，我我们会制地形图，一般是在 三模型上直接来绘制，这样可以直接获取平面的数据和高层数据。但是如果是条件有限，那我们只有二维的成果，只有 d o m 和 d s m。 呃，那只能通过正视影像啊，借助 k s 等软件来绘制平面地形图的平面数据，那高层数据那只能通过 d s m 来获取，那还是很有必要 将 d s m 和 d o m 进行一个叠加，这样更能方便从这种类似于三模型的模型上来获取高层数据和地形数据。好了，那我们先打开 e p s。 软件， 呃，首先新建一个工程，呃，选择基础的这个五百的图纸即可。 好了，打开 e p s。 软件之后，呃， e p s。 软件本身也是一个国产的绘图软件，具有很多三维绘图的功能啊，和 case 软件类似，也可以用来绘制进行图。那今天用到的是我们 三维测图工具栏，在这样一个工具栏里有多种类型数据，那第一种呢，是可以生成或者导入 d o m 和 d s m 进行叠加形成的这样一种模型。第二种呢，是可以直接导入 我们正常行测得到的矩形三维模型。第三种呢，是可以直接利用点数据 啊，通过航测获得的点位数据，或者说通过激光雷达获取的点位数据。那第四种呢，也可以直接导入呃 d o m 数字制式选项啊，这多种数据都可以用 e p s。 软件来绘制地形图。 好，那我们看一下第一个。那首先使用生成垂直模型工具，点击 那这里呢？我们需要导入 d o m 和 dm， 也就是 d s m 数据了。好，选择 d d o m 数字正射影像的文件。 好，同样选择 d s m， 也就是 d m 所在的文件。 那第三个模型的精细程度。呃，那这个数值设置的越大，它的形成的模型时间越长，一般可选的范围是一到八。呃，那我们可以试一下这个六， 那高度比例默认一即可。好，点击确定 这个生成模型或者创建模型的时间，根据我们所使用数据的范围，数据的大小来定，那这个时间可能会比较长。 好，完成。生成之后，我们就可以将生成的模型加载进来，同样点击三维测图工具栏，选择第二个。加载垂直摄影模型。 在这里呢，在我们默认的保存 d m 刚才所使用 d m 数据， d s m 数据的文件夹下有我们生成的呃， 三 m 叠加之后的三维模型的一个文件，那这里呢？它的文件格式是点 d s m， 所以 我们可以知道。呃， e p s。 软件将 d o m 和 d s m 叠加出来的三维模型和正常的剪切三维模型格式是不太一样的。 好了，选中，打开，打开之后在我们叠加的 立体的三维模型数据，当然它是由正视影像和数字比例模型，也就是高层数据叠加出来的，所以只有 顶面啊，表面的这个立体效果，那建筑物的侧面是没有的。这个和 python 软件。呃，将 d o m 和 d s m 进行合并成三模型的效果是一样的，道理是一样的，只是文件格式不一样。 那同样 eps 软件也有很多丰富的绘制地形图的工具，比如说绘制水系，绘制均匀地房屋啊，那个道路，各种管线，进件线，地形地貌 这个植被等等啊，和开锁软件同样的功能啊，只不过目前来说在绘制地形图方面没有开锁软件应用的广泛。 那同样可以用这个软件直接在这个叠加出来的三维模型中绘制地形图。呃，那也可以。呃，仅作为一个立体的数据参考 啊。呃，因为很多人可能习惯上我直接用 d o m 正摄影像在开始软件里绘制地形图的平面数据，那高层数据呢？我再额外再采集啊，这里呢，我们再展示一下。 用 eps 软件在叠加出来的三维模型中采集高层数据来使用。好，使用地貌工具里面的高层点 好，这样就可以采集高层数据了。点击在裸露的地表面采集高层点数据即可。 稍微演示一下。 好，那采集完之后就可以把高程数据导出了，这里呢，使用成果转换里面 case 数据输出工具。 那点击那在这里呢，可以直接输入正常的和 case 软件我们绘图得到的同样格式的 d w d w g 格式的。呃，文件数据好，点击确定，然后选择。 呃文件名称和保存的路径，这里我们选择保存到桌面文件名称 好，点击保存输出完成。 那这里呢，我们可以看到在桌面上就形成了我们将所采集的高层数据所保存下来形成的这样一个 dwg 的 文件，同样这个文件我们也可以用开始软件来打开看一下。 好，呃，点击左上角的文件，选择打开已有图形。 好，在桌面中找到刚才保存的 dwg 文件， 点击继续打开。好，那可以看到，呃，这是我们刚才用 eps 软件在三维模型中采集的构成点数据，那同样也可以用 case 软件来打开，而且 我们选中之后，那选中之后大家可以看到它同样是保存在高层点图层的，所以，呃，那这个 eps 软件用来编制 地形图和提取的高层点等等地形数据，呃，和 case 软件绘制的数据都是通用的，都是可以结合着来使用的。好，那所以 我们采集的这个高程数据就可以结合我们之前单纯利用 d o m 正视影像绘制的地形图平面数据进行一个结合，或者说在此或者说单独在高程数据中进行绘制 三角网等高线等等进一步来使用。好了，那今天的视频就到这里。
83HSXUE
05:56查看AI文稿AI文稿数据文件， 首先呢我们打开这个正摄影像的这两个图，对吧？ tiffa 文件，一个是 d s m 模型，一个是 d o m 模型，然后呢我们现在其实核心原理呢，就是第一步呢，先给它搞成，嗯，雷达的点云模式， 这个就操作比较简单了，直接在这个里边有一个 layer 图层，这里边有一个输出，输出成 一个新的文件，选上我们 d s m 模型， ok， 这里不是默认的，这是我之前选过，所以他就默认在这里了，选择这个雷达 last val， ok， ok， 然后这个呢就是有一个间距要选一下，比如说五米一个点，五米一个点， x 和 y 都是这样的，其他的基本上不用改，都默认就可以了。点击 ok， 那么我们先放在桌面上吧， 好了，我们放到桌面上之后呢，就会出现了这个 last 文件，然后我们把这个 last 文件拖进来，点击 ok， 这时候就会看到，比如我们把这个全关掉，就是一堆的点云数据， 然后呢我们再把这个点云数据呢再给它导出一下啊，这个也是不是默认 c s b a 的，你要找一下，找找，找到这个 c is we okay， okay， 这个一定要选上啊， include elevation values for each point， 就是包含高层每一个点， okay 就可以了，然后在桌面上 选二号点保存，那么我们就会出现了一个 c c v 文件，我们把不用的删掉，然后如果说我们 要用 case 的话，就插入两个，第一个是点名嘛，对吧？点名 好，填充好了之后呢，点名属性东北高，对吧？我们保存一下就行了。呀，搞错了， 喜欢你，好了，我们把后视频改成 d a t， 然后这个时候 case case 打开就可以了，展高中点就可以正常的展出来， 这就是我们导出来的高成。点 开均匀分布的， 那比如说遇到某些情况， 我们需要要手动来点击这些点，怎么办呢？我们先把它放到下边来，这个不要 因为它均匀分布的这些点呢？比如说有些有植被啊，什么这些点我是不需要的，不要的，有些比如说勾勾卡卡，我需要加密，那么呢我们直接再点这个啊，创建点 点一下，他会提示弹出这个来，我们把这个选上就可以了，自动的，嗯，按照这个设定来， 要不然每次点都会弹出来。 好了，我们就点这些啊，然后这又形成了一个一又一个图层，那我们把这个图层呢点右键， 然后在这个 layer 里边点输出，对吧？新文件选上这个， ok， csv 格式， 然后呢一定要选上这个啊，包含高成， 那这时候我们再看一下，就多了一个二号文件，别动高，这个操作跟刚才是一样的啊，只要输入一下点名就可以了，点名属性东北高， 再给后缀屏 d a t， 这个时候呢，我们后续的操作跟刚才就一样了， 对吧？这就全出来了。
166工程界扛把子
19:13查看AI文稿AI文稿我们用 pxfo d 处理完震慑影像之后， 呃，会发现一个问题哈，就是我们在这上面描图是可以的，但是这个加载了大影像之后呢， 这上面只会显示 xy 的坐标，对吧？高层是没有的。那么怎么样提取就是 px 包地处理完的这个影这个数据的这个高层呢？那么今天呢，我们这个教程就是来做一下这个事情。 好，我们我们现在用阿 kmoppoppg s 的这个软件，阿 mop 来提取更胜一项高升店 妈妈，首先呢， 我们先把影像加在上，这，我刚才打开过，自动跳到这里了， 如果没有呢，就在这边找 dsmo 手正射，对吧？马赛克，这是 dom 模型，然后把 dsm 模型 加在上。好，我们这个是 dsm 模型， dsm 模型呢，它是通过颜色的深浅来判断高高差的啊，高成的这个不好看，对吧？我们把它还是放到这样放到上面去，哪个在上面哪个就显示的哪个啊，那么 do om 模型呢？显示在这上面呢？我们就看的就比较清楚一点。那么其实要提取这个图上的高成点呢，有很多种方式，那么我们都介绍一下，大家得根据实际生产中的这个情况呢，灵活的应用。 那么第一个，那我怎么样？呃，批量的生成高成点， 批量生成高层点呢？嗯，他会有个问题啊，就是比如像这些有植被的地方，他会提取这些植被上的高层啊，如果说咱们那个区域呢，没有这些大量的植被，对吧？没有这些植被，然后全是土或全是地面，那么呢就可以用这个方式， 这个是工具，工具条哈，这是我之前设置的，如果说 没有打开呢，就是这样的样子，你点这个就可以了，他正常这样的，对吧？你把他哎动的时候呢，看到这个放到这个地方上，哎接到旁边了，就那么他会有一个， 我们在这个数据管理工具这个里面找到这个啊，下面有一个山格， 这里有个山格处理，我们同采样，为了减少我们的数据量，或者说呢，我们来 按照这个我们的要求来等分据的来提取高成点，对吧？我们就进行一个重彩样， 那么山格呢？我们输入一个山格， 输出呢，我们重新找一个文件夹，我们放到这个新建的一个高层点的一个文件夹，我们全放到这个里边去选一个名称，比如说我们就叫他高层点吧， 他会把输出的三个数据放到这个里边去，那么 x 的等工具呢？比如说我们五米一个点的 y 也是五米确定，那下面就会进行了一个重彩样的提示。 好，他就会把这个 bsm 模型啊，我们可以把它看一下啊， 这是原来我们 dsm 模型，对吧？他的采用间距是很小的，然后我们现在的 dsm 模型呢，就是五米一个点， x 和 y 都是等分的，五米 重新进行的采样，就是每五米一个山格，那么这个山格里面呢，代表了一个高层的一个要素提取出来了，然后呢我们再给他进行一个转换， 在这个转换工具里边，然后有一个由山格转出，由山格转点， 那么输入我们的山格自断呢，就是我们的值，对吧？就是其实我们这上面都有值的，每一个值就是他的高层，我们点的要素呢，我们也是放到高层点里边去， 高成点代表转成点了， 转点保存确定好了，这就是我们每一个山格转成的这些点，其实这个就没有用了啊， 然后呢我们要了五米一个的等分距的这些点之后呢，就会发现，比如说我们有些地方上需要点的，对吧？你看这个值呢，最高是八十八点三幺三六， 但实际上我们这个 dsm dsm 模型里边最高值是八九，最高值是八十九点六七八幺，说明有一些最高点呢，他是忽略的，略过了，没有提取出来。那这个这个时候怎么办呢？我们需要增加一些点啊，增加一些点， 那我们怎么增加呢？就在这个高成点生成的这个高成点里边，我们 这里边有个编辑器啊，这个是我已经打开了的，如果说没有的话，这这里边勾选上就可以了，点右键勾选上就可以了，然后我们开始编辑， 开始编辑呢，这里有一个这个创建要素，创建要素呢，创建是点，确定好这个就可以了，然后我们就可以 点点这些，比如说坡顶啊，对吧？这些点，还有坡底的这些点要素点，要不然他那个会是一个斜向拉下来，这样 等分的啊，就是算下来高成就有可能会不准，对这些沟沟坎坎啊，我们都要加上这些点， 举个例子，大家慢慢点就行了，这个比 rtk 打点要快多了，这手鼠标一直点就可以。那其实呢，这个是一些 算土方的时候经常用的，你像这个像盖房子是吧？测房子我们要把这些房角这些高充电啊，这个要标注一下 防脚啊，防底下，这这些点都标注上就可以了。你像这些点他其实还是需要打一下的，要不然测出来的会不太准。 那这样打，打完点之后呢，我们会打开属性表， 可以看一下，这个位置值呢，就是我们的一个高层于发现下边是没有的，对吧？我们心挡这些点是没有的， 因为他没有这个 pone id 啊， pond id， 那我们给它附上值这段计算表， pone id 呢，是比这个 fid 呢是增加了一位，对吧？那 pony it 就等于加一 哦，我们先点击停止编辑，搞错了，刚才那个打脸之后没有停止编辑， 停止编辑之后呢，再这样算 好，这个 polon id 就有了。然后呢，我们把这个点呢， 这个不重要啊，先我们先把朋友的 it 搞出来，在这里啊，表里边添加自断 x， 然后给他搞成双精度吧。精度的位数我们正常来说十位就够了吧，多多多高几位啊？小数点位数 三位，确定，同样的增加自断 y 双净度。 然后呢，我们现在进行一个几何计算 点的 x 的坐标，对吧？使用的是这个幺四六代，然后确定好了这些点的 x 坐标就全算好了。 那么同样我们再进行一个几何计算外点的外坐标确定， 这外图标一周计算好了。 那刚才呢，就是会发现我们后来点的这些点呢，上面是没有 有这些直的，就是高盛点的直。那我们呢，可以 用这个啊，空间分析工具，有一个提取分析，把这些直呢提取到点输入点的要素，对吧？我们按这个要素来提取输入的删格，我们从 dsm 上来提取， 然后呢我们找到一个文件夹，我们点最终输出吧， 保存， 确定他有显示正在提取到点 好了，那这时候呢，我们就发现又新建了一个图层，然后这个上面全是这些我们的所有的值坐标和点，对吧？一共是八三九七个点，八三九八个点，第一个是八三九八个点， 那么其实这个时候我们体育点就已经 ok 了啊，那我们就把这个最小化了，然后呢这时候打开我们的文件夹， 在高成点里边这个 新建一个图层呢，他就会形成一堆这么这些文件，那其中的这个 dbf 文件呢，是可以用一个校打开的，如果， 如果说因为我这个打开过，所以他自动标成了一个赛奥，如果说没有打开过的话，那你就点右键打开方式里边选择啊，如果说没有默认的话，你就在其他应用里边选选上这个一赛奥就可以打开，那我们打开看一下， 对吧？这是高成值，其实跟这个是一样的，他提取的位数比较少，这个提取的位数比较多， 那我们现在呢就把这个编辑一下， 编辑成 k 四格式，对吧？第一个是点名属性 给删掉就行了，东北高没有问题，那我们给它另存为 桌面上 csv 格式保存好了， 这时候呢我们再把这个 csv 呢改成 dat， 那我们打开 kiss 里边就可以进行站高声点的操作 好了，那么就可以看到 我们的高成点就长好了，全部长好了， 看刚才我们点的这些点跟这个都是一一对应的，对吧？那如果说 我们这里，对吧？这个这些草啊，灌木啊这些地方的点，我们比如说大量的都是这样的点，那么需要手工的来进行点这些坐标，那其实我们在这个里边呢，就不需要 这几个，我们只要新建一个图层就行。好，我们那个如果不用这个自动提取点，全部要手工点，并有些地方呢，像这些纸杯啊，这些地方他自动提取点的，这个是有问题的啊，我们手动点其实也很快，那我们呢在这个 目录里边，先在自己喜欢的文件夹这个地方的新建一个 cpil 文件，这个 cpil， 然后呢我们高成点，对吧？就比如说 手动的， 然后呢我们在编辑器里边呢，开始编辑就可以了，然后 在这里选择是点啊，就是选择勾搭工具是点， 那我们就可以点点点了，随便点，就是根据你的需要点这些 点，沟沟卡卡啊，能点的都点上，这个比 rdk 打点要快很多了，对吧？ 像这些高的地方啊，以及这个坎的这个地方，对吧？按照我们所学的测量学知识，对吧？该 rtk 与现场该测的那些点，你这个图上点出来对点密， 点的越密呢他就精，当然精度越高，但是你明显的这些地方你要点出来的，要不然他这个平坦的地方可以少点一些， 这沟沟坎坎啊，就多点一些，这样无论算土方也好啊什么的，他就会比较精准，那么像这些房子啊，对吧？你这个房角点该该打的要打一下，嗯，地下的这些点 高成点，该点的点一下，点好了之后呢，我们就相当于就给他复职，然后我们先给他停止编辑，然后呢在这个打开属性表里边新建 添加字段 x 添加外 好了，我们给他复职计算几何点的 x 坐标， 这个计算，哎呀，这个计算机和外坐标好了，然后呢我们要把这些 xy 的坐标呢给他提取高成点，提取高成点呢？还是在这个 数据分析，然后提取分析，然后直提取到点里边输出要素，输点的要素呢？是这个 就是我们把这些手中点这些点 来写上，输入的山格上是这个 dsm 模型，然后输出点在最外边，对吧？手点的最终摆保存 确定，这时候呢，最后呢就会出来一个手点的这么一个图层，对吧？那我们打开看看数数性表， s， y， c 就全有了，然后呢我们就可以关闭了，打开这个 文件夹，这里面就有个手点的 dbf 文件，然后有一个是要打开点名呢，我们给他改一下，对吧？这个地方都没有点名 点名属性，哎，属性没有点名属性东北高，对吧？我们第一列删除掉，然后另存为 csv 好了，然后我们把 csv 呢改成 dat， 这就是我们手点的那些点的高成，然后无论画图也好啊，都可以了啊， 你看这跟我们点的是一致的啊，并没有什么区别。 好了，以上就是本期视频内容了，大家有什么问题可以在视频下方留言，咱们一起来探讨，好吧，拜拜。
772测绘侦查员

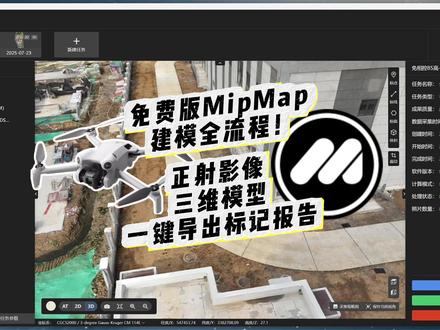

00:56查看AI文稿AI文稿一分钟学会无人机航测！免费版三维重建软件 meepermap 建模，全流程快速生产高清正摄影像，即可精确测量的三维模型，还可以一键导出标注报告。第一步，创建重建项目，将无人机照片导入 meepermap。 第二步，设置重建参数，选择超高精度模型效果最好。根据项目要求设置成果坐标系，需要八五高时，可选高程系里的 一九八五黄海高成系。参数设置完成后，即可开始一键重建。第三步，模型测量可直接在正设或三维成果上使用点、线、 面以及体积标记进行测量。测量完成后，点击右下角查看报告，软件自动生成重建报告以及标记报告。留言分享免费版 mipper map 给大家。
67MipMap

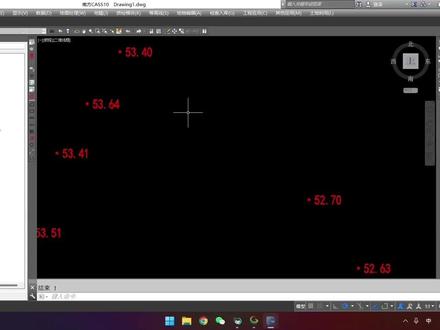

06:12查看AI文稿AI文稿这次呢我们用格罗布八盘这个软件来给大家演示一下怎么提取正设影像的高成点。首先呢我们打开数据文件， 首先呢我们打开这个正摄影像的这两个图，对吧？ tf 文件，一个是 dsm 形，一个是 dlm 模型。然后呢我们现在其实核心原理呢，就是第一步呢，先给他搞成，嗯，雷达的点匀模式， 这个就操作比较简单了，直接在这个里边有一个雷尔图层，这里边有一个输出， 输入成一个新的文件，选上我们 dsm 模型， ok， 这里不是默认的，这是我之前选过，所以他就默认在这里了，选这个雷达拉 style， ok， ok， 然后这个呢就是有一个间距选一下，比如说五米一个点，五米一个点 x y 都是这样的，其他的基本上不用改，都默认就可以了。点击 ok， 那么我们先放在桌面上吧。 好了，我们放到桌面上之后呢，就会出现了这个拉丝文件，然后我们把这个拉丝文件拖进来，点击 ok， 这时候就会看到， 比如我们把这个全关掉，就是一堆的点云数据，然后呢我们再把这个点云数据呢再给他导出一下 啊，这个也是不是默认 csb 的，你要找一下，找，找到这个 csv， ok， ok， 这个一定要选上啊， include the elevation values for each one， 就是包含高层每一个点， ok 就可以了。然后在桌面上 选二号点保存，那么我们就会出现了一个 ccv 文件，我们把不用的删掉， 然后如果说我们 要用 case 的话，就插入两个，第一个是点名嘛，对吧？点名 好，填充好了之后呢，点名属性东北高，对吧？我们保存一下就行了呀，搞错了， 喜欢你。 好了，我们把后视频改成 d a t， 然后这个时候开始开始打开就可以了，展高终点就可以正常的展出来， 这就是我们导出来的高充电 开均匀分布的。 那比如说遇到某些情况， 我们需要用手动来点击这些点，怎么办呢？ 我们先把它放到下边来，这个不要因为它均匀分布的这些点呢？比如说有些有 植被啊，什么这些点我是不需要的，不要的，有些比如说沟沟卡卡，我需要加密，那么呢我们直接再点这个啊，创建点 点一下，他会提示弹出这个来，我们把这个选上就可以了，自动的。嗯，按照这个设定来， 要不然每次点都会弹出来。 好了，我们就点这些啊，然后这又形成了一个一又一个图层，那我们把这个图层呢点右键，然后在这个 line 里边点 输出，对吧？新文件选上这个， ok， csb 格式，然后呢一定要选上这个啊，包含高层， 那这时候我们再看一下，就多了一个二号文件。北东高，这个操作跟刚才是一样的啊，只要输入一下点名就可以了。点名属性东北高， 这个火腿鸣 djt， 这个时候呢，我们后续的操作跟刚才就一样了， 对吧？这就全出来了。
833测绘侦查员
