jbc210和245发热芯对比
成本一百二十二点八五元，自己动手组装一台 j a c 二四五焊台首要的是得有一块控制板，这块板是从一向金太阳家买的便宜性价比很高的一块板子，然后系 a c d c， 电源输入二二零 v， 输出二四 v 八 a， 额定功率一九二瓦，但后面消雪实测在一五二瓦左右。包括后面板外壳都是在一向从一家打包拿下的，这半套是四十九元。另外还需要买个 dc 母座，装在后面板， 当做休眠换芯线使用。一根三点九六毫米端子线用于连接电源模块和主板，接着是后配的一个手柄。四手柄的接线定义有别于其他，建议从同一卖家求购买，若单独采购，或许要对内部接线进行改动。开始制作， 首先焊接二根线，在 dc 母座上，先不用很粗，传递信号，用套向热缩管 装在后面板的孔洞里， 紧好螺丝就行了。然后开始去掉主板的电源线，更换三点九六毫米端子线， 这些焊完的效果 给休眠和换新功能建立焊盘镀 锡，然后焊接向 dcm 做另一端的线， 这样所有的线都焊好了，可以开洗安胶外壳了，是不是很简单，每外壳同系送了八颗内六角螺丝，也省了很多麻烦事。 固定好前后面板后，依次装向下盖，然后打向所有螺丝就组装完了。焊台没想到这么简单，珍惜，隔行如隔乡啊！ 把烙铁头装在手柄上，拧向航空插头， 掐向后面板 ac 电源线， 打开后面板开关，仔细注意烙铁会开始加热了，一定要注意安全。 之前电气供电，消雪轻松。二零零瓦换成电源了，消雪试一下， 好像跑不到它额定的一九二瓦功率，不过这个样子早就够用了，还不错。再拿一下我之前 t 一 二一级没能焊上的大电容，试一下， 感觉很轻松就能化吸了。这个效果怎么样？对于初次使用二四五的我感觉非常不错， 之前我都是用白光焊台，六十瓦 t e 二七十瓦，体验过后才知道 j a c 二四五还是 y t s。 朋友们，你们有没有 d i。 焊台的经验，或者对物料清单还有啥疑问？评论区一起聊聊呀！
粉丝509获赞5625
相关视频
00:32
11:22查看AI文稿AI文稿这两天挤牙膏挤了一点时间，又做了两个二十五的焊台，还是用这个电源改装的， 现在这个加了防尘网，这个是防止那些螺丝啊或者金属啊或者东西掉进去的话短路，所以说都现在加了防尘网，它这个不影响散热。 面板还是个面板，这个控制板好用。 这是一个分体的绣棉座跟换头座，因为他说他不想要那个简易的座子，所以说给他做了这个单体的座，这种还是简易的绣棉座，这个根据自己喜欢的情况来选，简易绣棉座的话就得给他做一个单独的这个接口， 这个兄弟他说他要一个取个二十四伏的电，所以说给他做了一个叉 t 六零的接口，他说他有时候想用取一下二十四伏的用电， 这个分体座的话直接插在上面就好了。现在称一下这个电源的单体的重量，还没称过， 看起来很轻，其实他一点也不轻，一公斤 基本上一个电源一公斤的重量， a e s 的 话可能要轻一点，这个 s 三五零的话稍微会重一点点。 下面的机脚也加了，加了四个脚，橡胶脚的话可以让它抬高一点点，留个缝隙散热可能会好一点。 现在把这个休眠座插上这个 dc 接口的挺方便的，插上就好了， 现在来开始来试一下机器电源线，用的是一米长的，这个做工还可以的， 搞了一个这个简单的这个功率表，插到这上面来看一下它的交流电的瓦数， 开机开机的状态话，它插在休眠状态，它是睡眠的状态的，你一拿起来之后它就开始工作了，看一下它能打了多少瓦。 哦，不好意思，碰到那个座子了，两百多瓦， 我现在设定的是一个三百八十度，温度没有调的特别高，先检查一下休眠座的功能，这是休，这是休眠，上面这个地方碰到这里是换头， 它这个换头的话不是不需要用手去摸的，压着这个座子，把头卡在里面拔出来就好了。 休眠座功能正常， 现在看下温度，温度的话最低是八十度，最高是五百度，一般的话我们常用的话其实三百八十度左右，四百度就够了，根据自己焊的东西来选吧。 这个刀头的话是一个国产刀头，它还不是 jbc 的 那个嫁接的，我拿的是一个国产刀头在试，如果说用 jbc 的 话会更好。画这种大细坨块，这种大细块没问题的， 这个千年老细，这种大细块的话就要要把温度调高一点，因为这坨细太大了。 听说想要验证一个焊台猛不猛，功率足不足，是不是就是要烧开水， 那就烧水大法走一波， 烧水一浸到底。 找个杯子， 这是这是冷水啊，这不是开水啊， 因为在水里的话它温度不会达到峰值，然后它就可以看它能不能稳定的达到这个输出功率。 开烧 两百零三瓦，八点一六安，看一下多久能烧开。 交流电也是一百九十五瓦，功率没有问题的， 稳定在两百零六瓦左右。这个其实我个人建议的话，一般常用的话二十五的话把功率设置在一百六十瓦左右就可以了，不用去追求跟谁攀比，我的功率要多多少多少瓦， 我一般我自己用的话，我就设计在一百六十瓦左右，因为二十五的话，它峰值功率的话最高也就两百瓦，然后四七零的话可能有四百瓦， 二十五的话用一百六十瓦左右就够了。水已经开了， 这个是个国产头 烫， 再试一下这台机器， 这两个都是刚做好的，因为这里最近这两天没什么空，就是挤了一点时间做的，因为我平时的话还有其他工作，这个东西只是下班或者是有空的时候搞一搞， 全程一镜到底，不用做任何剪辑。 这个机器的话，它这个休眠座的话要插到它的那个休眠座上， 把这开水倒了重新接， 先测试一下它这个休眠座的功能， 休眠座功能正常 烧，接着烧水，你先试一下画锡吧先， 你想画这种大锡的话，可以把温度调高一点，我一般我才调到三百度， 如果你调到三百五、三百八的话，那画的更快，我这个才用三百度的温度 直接开烧 蜂子，两百零二瓦，两百多瓦，八点四安二四伏， 这边显示一百九十九瓦，一百九十八，一百九十七。 这个电源里面所有的功率管啊，包括里面的线全部都是用了热缩管，然后硅脂散热，硅脂也是重新打过的， 稳定在两百多瓦， 没毛病。再画一下吸看看。我用到三百度就已经这样， 像平使用的话要用三百五十度或者是三百八十度是最好的，最最舒服的，三百度还比较低，测试完成。
245绵阳-军哥
03:12查看AI文稿AI文稿大家好，欢迎来到本期视频，今天拆解汉圈神芯 c 二四五，它原本是西班牙 jbc 的 高端货，一只上百元，国产化后直接白菜价不到二十元， 凭啥这么火？两秒飙到三百五十摄氏度，回温快如闪电，刀头尖头全兼容，大小焊点通吃。如今国产技术崛起，除了品牌溢价， jbc 还剩啥？今天我们就拆开看看它到底凭什么这么强， 磨的时候千万小心，不能磨断里面的电热丝。 烙铁头部分拆下来了，钢管不敢继续磨下去，怕损坏发热丝，只能后面慢慢弄开。 中间的电极和钢管焊在一起，这是温控部分热电藕，它是由两种不同金属材料焊在一起，形成压差 c p u， 通过电压控制温度，再进行 pid 算法精准控温。 终于把外面的保护管拆下来了，在钢管中间有少许颗粒状的东西，在电热丝的中间还留有一些。它是一种陶瓷填充电热丝，起到绝缘和增强导热的作用。 电热丝的引脚两头分别与电极棒和中间层钢管焊在一起。我们来分析一下它的原理。中间引线红色标的是热电藕正极，蓝色线是发热丝引脚 绿色，外面是接地，也就是热电藕负极。正因为它的三电极设计，热电藕独立于发热丝，提高了测温的精度。 接下去继续拆 好了，全部拆出来了，它的三大核心部件决定了它的寿命和效率。 热电藕发热丝烙铁头发热芯密封于烙铁头内，中间用氧化镁或者陶瓷填充，提高它的导热效果。烙铁头主体采用导热性能好的无氧铜，由于铜比较软，在外面镀铁来提高硬度，再镀涅进行防锈，镀个防止爬锡， 最后在烙铁头上还要镀一层锡。多层电镀工艺直接决定了烙铁头的使用寿命，但其内部工艺要求高，没点基础是很难做到，这工艺，这性价比，只能说中国制造真香。 好了，今天拆解就到这里了，谢谢大家的观看，你的一键三连是我最大的动力，我们下期再见！
57不知道问我
03:28查看AI文稿AI文稿今天开箱这款 t 二四五杠二金属接口烙铁手柄完美细配 c 二四五焊台，先看做工，手柄裹了加厚栗色防滑泡棉，长时间握焊，不磨手，不发烫。接头，全金属航空插头，四尖导电稳定， 不会虚焊跳温度对比塑料款 t 二四五杠一耐用度直接拉满，线材耐弯折，车间天天拉扯也不容易断线。二一零短柄适合精细飞线， 这款长柄拆大原件更姓小，它这个需要将线序改成是配 i 四五的才行。我们先将金属插头的两颗固定螺丝打下来， 打开螺母， 取下热搜保护管， 我们可以看到它这个不知道是哪家的线系，将两根线短接了，把短路线取下，扔掉 剩余三根线，只需改变红线位置，其他线位置不变， 按图系加线系接好即可。 这系焊好后的样子，套回热缩管， 拧好螺丝， 最后打向固定螺丝就完成了。 相机测试一下， 插上一根烙铁头， 插电开机 成功，点亮识别到烙铁头，并且开始加热。至此改造完成，手柄可以正常使用了， 我们下期见。
52拾光工坊

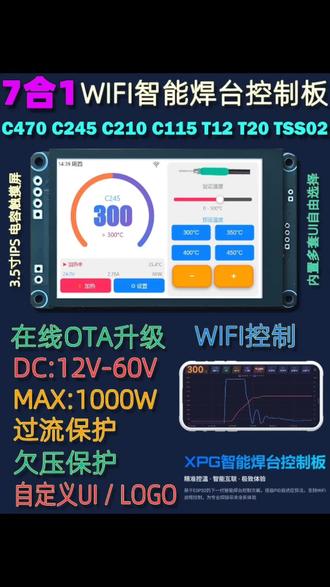

02:13查看AI文稿AI文稿调温按钮，灵敏度演示，长按连续调温。 预设温度按钮，快速调温，调温滑快调温。进入设置中英文语言切换按钮， 其他设置主题按钮，可切换主体，内置多套主题，自由切换。新增加自定义主题功能，可上传照片、图片，自定义主题进入 wifi 设置，连接成功，左上角会显示 ip 地址。 设置三百二十度，点击加热按钮开始工作。 设置三百五十度，设置三百六十度。接下来用手机无线连接控制板，演示手机外部控制段， 打开手机任意浏览器，输入控制板上 ip 地址，访问 wifi 控制段。 此时可以拖动滑块调整设定温度，也可以点击预设按钮调整设定温度。点击开始加热按钮开始工作。 接下来是设置菜单，演示 later web 主题菜单，这里可以切换 web 端主体 发热新选择预设温度调整休眠方式设置休眠温度与时间设置语言亮度音量设置控制板主题设置功率设置电流电压校准，发热性校准，采用六段式校准。 pid 调整系统设置固件更新固件在线 ota 外部控制端 ota 自定义开机 logo， 更多功能持续更新中，敬请期待哦！
44XPG.ME
00:47查看AI文稿AI文稿用电烙铁煮茶，哎呦我的妈，哈哈哈哈，兄弟们看看我刚做的两百一十烙铁，可充电宝供电， 最高功率七十瓦，温度五百度，上下可调，可设置休眠时间，休眠时间设置为五秒，静置五秒自动休眠，轻轻摇晃即可唤醒。 下面证实一下回温效果， 看看画漆效果，哇， 大焊点也轻轻松松，还有需要改进的地方吗？在下面一起讨论一下。
260易洛达/Yiroda工具
01:45查看AI文稿AI文稿这是我四十多买的二四五电烙铁，但是老感觉不如我两百多的捷波新好硬，不知道是为什么。刚开始呢我使用的是二十四伏五万一百二十瓦的开关电源，我觉得是可能是电源问题，所以说呢，我又换成这个一百九十二瓦的这个开关电源， 这个是在多多上买的，嗯，三十多块钱啊。然后呢我们今天呢就来烧水实验，看一下烧水的功率是多少。要想看到烧水功率呢，我们需要长按这个旋转编码器，进入到菜单键，把它调整到工具设置， 然后呢点按找到这个参数调整，点进来就可以看到实时功率了，这时候呢我们就开始进行烧水，拿到电烙铁直接插入到这个水杯里面，可以看到功率呢在一百二十四瓦， 不应该啊，因为我配套的开关电源呢是一百九十二瓦，它为什么只有一百二十瓦呢？这是因为你在买的时候呢， 人家商家默认你使用的是一百二十瓦的开关电源，功率限定的落了百分之七十，所以说呢，我们需要通过旋转这个旋转马达器找到输出功率 选项，现在呢是按照百分之七十的功率输出，我们点按一下把它调到百分之百，然后呢点按保存，这时候呢我们再进行烧，看一下他的烧水功率是多少，可以看到达到了一百六十六十六瓦， 但为什么不是二百瓦呢？是因为这个电压降到了二十伏，当我拿掉之后呢可以看到电压又升到二十四伏，这时候呢这个问题就应该是这个开关电源的问题了，但是一百六十瓦对于一个电烙铁来说呢？我觉得应该是够用了，你会使用这个电烙铁了吗？
547几维智造科技

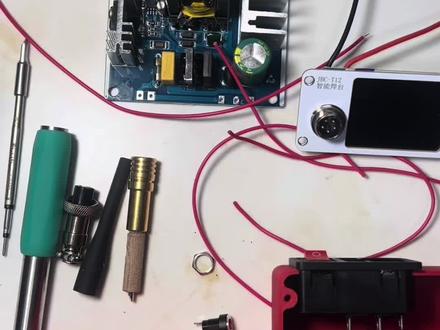

05:04查看AI文稿AI文稿哈喽，大家好，今天我们来做一个二十五的焊台电烙铁吗？这个是成品二十四伏的，六安的电流的那个电源板二十四伏，然后这个是三 d 打印的那个外壳， 上下上下格一套这样，然后屏幕设计了一个一个那个斜面，这样更好更好那个操作与观察，如果是这样子的话就不太好看，这样子平的话就不好看。然后 后面带的是一个带开关的那个插座，品质口的插座，然后这个是一套那个手柄的那个闪电 都是铜的，铜的这个是发热芯，然后这个是航空头， 这个这一个是秋棉座，这个是一点五米，一点五米长的那个手柄线，最重要的就是这个控制板，彩屏控制板，现在我们来组装，我们先焊接这个手柄的这个三根线， 黄线焊最上面这个，也就是这个应该是探测温度的这个这个引脚，然后红色的接这里也就是正十二正，正极二十四伏，然后黑线接这个外壳，也就是这里这个是二十四伏的负极， 好手柄就焊好了，现在我们就只要把这个直接怼进去就可以了，这都是黄铜的好，很简单。然后尾部那个副线套管给它套上， 表笔都是不锈钢的，这里是硅胶的，防止那个烫手的。 现在我们来接那个航空插头这一边，现在我们来接这个航空插头，这个插头是有一二三四五五个角， 黑线就是二十四伏的负极接是接那个第四个角，这里有那个四正极接五角，然后黄色的这根线接一角就可以了。 好了这个手柄就已经做好了，就三条线，非常简单，现在我们把那个发热芯给它插上就可以了，很紧的。好这个焊台，我们就把线全部接好了，然后只要接几根线就可以了， 二百二十伏的输入，这里上面直接有个 sm 是 接开关的，就是开关的两个角，然后 l 接 l n j n 就是 灵活性嘛，然后这一根线接中间，这个 接中间，这个 e 就是 接地的，然后这上面要接一根修平线，接一个座子接到后面，到时候可以 烙铁放到架子上面，他就修棉。最重要的就是这两根线一根黑的，一个红的，这个是控制板的正负二十四伏的输入线，这两个线是绝对不能接反的，接反的话就会把板子烧掉了。黑线接这个减号负极， 红线接这个字加号正极。这边现在我们把这个修眉座插上这个座子，我们接了一根线过来，就是给它起修眉作用的，我们来画个西看一下， 没问题。然后他这里面有几好几种预设的温度，现在设定三百度， 然后再按一下三百二，然后也可以随便调的，再按一下三百五，最高支持五百度，你看那我们最高可以调到五百度， 不过一般不需要用这么高的温度，温度太高的话容易烧坏烙铁头，把它调下来三百五， 然后把它放在架子上面，它就会休眠，自动休眠好了这个烙铁就做好了，这个焊台只要外壳一装上，把螺丝装上就可以了。 这个焊台有红色、绿色、黑色，其他的颜色也有，橙色的也可以打，还有紫色的我也有，需要什么颜色都可以的。
57阿威电子
02:09查看AI文稿AI文稿入手了一个二四五四七零通用的手柄，今天我们把它组装一下。这是原配的线，这种硅胶线感觉有点细，刚好有一个三芯的硅胶线，这个比较粗，看能不能用上，比划一下长度。 这个塞进去什么有点费劲呢，看来有点线太粗了，大力出奇迹， 正好红的做正极，黑的做负极，黄色的呢，做温度踩样。线塞到手柄里也有一点，勉勉强强， 长度好像不够，再拨出来一点吧，这样应该够了吧。 差不多了，按照这个线序，五正四负二温度，提前上点锡，方便后期焊接。一共就三根线， 把这个正负极和温度踩压，按照所需长度裁剪一下，这会有点烫，戴个手套吧。 好，总算弄上了。结果就有一个问题，尾部的这有一节没有外皮了，给它包扎一点吧，这次再来处理，这个航空插头 也有点太粗了，穿不过去，必须把外皮剥了。按照也是五正四负二，温度比它焊好就可以了。我们换到焊台上试一下， 开机加热正常，秋眠正常，没问题，做好大概就是这个样的。有点丑啊，我又花了点色缩膜。
598泥鳅-张
01:01别选错了，请注意焊台手柄尺寸型号，避坑视频JBC焊台手柄。 C245 家电维修大功率焊接 200W
C210 手机维修精密维修 120W
C115 超精密焊接飞线 40W
5SCN焊接工作站同时支持三款手柄查看AI文稿AI文稿这一款是 c 二四五手柄，它的最大功率是两百瓦，主要用来家电维修，新能源维修，工业控制板焊接，它的功率比较大。 这一款是 c 二幺零手柄，主要用来手机维修，精密焊接，它的最大功率是一百二十瓦， 这款买的比较多一点点。这一款是 c 幺幺五手柄，它是主要是用来焊接零二零幺零幺零零五或者纳米飞线，它的最大功率是四十瓦 五。 s 三焊接站可以同时兼容 c 幺四五、 c 幺幺零、 c 幺幺五，并且呢它们都是独立控温，独立监测的，可以查看到它们是独立控温的， 我们可以看到四幺幺五、四幺幺五，不同的手柄不同的独立检测，根据你的使用环境，焊接环境做手柄选择。
67i2C工业仪器
02:10查看AI文稿AI文稿现在的网友真的是烦人，我前段时间不是刚刚从几十块钱的电烙铁升级到这两百块的 t 十二电烙铁吗？你看这么一个主机可以调温度，八秒钟就能画细了， 用的好好的。有个同城的网友就过来嘲讽我，他说你的 tcl 电脑铁落伍了，没人用了，现在大家都用勾 bc 了，然后一个劲的吹嘘他的勾 bc 电脑铁有多么多么好用， 炒粉王还送了我一只。这位朋友，他是做手机维修的，他的 id 是文成手机维修工作室， 就这么一支像笔一样的电烙铁，烙铁头这么小能干活吗？让我找个电源试一下，没有一百瓦的 pd 电源，只有这个十二伏的电池，我就使用这根 dc 转 type c 的 数据线给这个电脑铁供个电。这是一块白色的 oled 显示屏，左边有一个控制按键，长按按键可以进入菜单有设置。这啥不知道，这个也不知道，这个是信息 屏幕上显示风扇的时候是代替状态，按一次出现火苗表示在加热， 已经升温到三百度左右了，让我来使用一下。哎呀，发现这个屏幕还是带陀螺仪的， 往这边屏幕是朝向我往这边倾斜，屏幕是朝向对面，哎，有点意思。 小小的一支笔，看着还不错啊。感兴趣的朋友可以通过我下方的留言进入他的主页了解这款电脑贴。
143闲玩山人
00:31查看AI文稿AI文稿请问二四五发热芯哪个牌子的好用呢？调四百度，入水温度一百度左右那种，要是能降到一百度以下的就更好了。现在这根是原机配的，感觉还不错，就是有点贵，我自己找了几根十几块价位的，比原机配的差多了。像这根入水测试温度显示两百六十多度，实际焊接时也比原机配的差， 还有这根尖头的更差，入水测试差不多三百度，老铁们推荐一下，最好是二十五块以下价位的 j b c 原装的我知道好用，就是用不起。
