24伏电源适配器改可调电源教程
自己如何制作一个可调电源，其实非常的简单，今天我就分享给大家它的制作方法。这个可调电源它可以在零至二十四伏之间进行调节，所需要的原件也比较少，电路也简单，非常适合新手。 我们需要准备的原件有一个大功率三极管，型号是 tip 三零五五，这个是他的银角，定义 一个零点二八寸的三线电压表，这个电压表三条线分别是基因地正极，还有电压检测线。这个电压表的电压检测范围是直流零至一百伏，供电范围为直流四伏至二十八伏。一个十 k 的电位器， 一个 dc 电源接头，方便连接电源。还有一个一 k 的电阻，用来给电压表限流。首先我们把定位器的二三角分别 连接到三极管的积极还有极电极上，接下来连接电压表，这个电压表主要是用来检测可调电源的输出电压。电压表黄色的检测线连接到三极管的发射及黑色供电负极线连接到电位期的一角， 在定位器的三角焊接上一 k 电阻，这个电阻是给电压表供电限流的，避免电压表损坏。电压表的红色供电正极线连接到一 k 电阻的另外一端， 这个 dc 电源接头，我们给他连接上两条导线，黑色线接电源接头的负极，红色线接电源接头的正极，这个正负极不要接错了，否则会导致电路损坏。 这个 dc 电源接头就是电源输入端红线电源输入正极，我们接三极管的极电极，黑线电源输入负极，我们把它接到 定位器的一角，电源输出的正负极，我们可以接一对鳄鱼夹，方便我们连接复载。三极管的发射节是电路的输出正极，我们在这里接上一个红色的鳄鱼夹，这个电路是共地的，所以电源输出端跟电源输入端是接在一起的。 这个可调电源的供电，我们可以找一个闲置的二十四伏电源适配器，这种电源适配器都是属于隔离型电源，所以使用起来是非常安全的，而我们制作的电路它是属于非隔离型的，所以千万不要使用非隔离型的电源，不然我们在使用的时候会发生触电事故。 现在这个简易的可调电源就已经制作好了，接下来我们只需要给他提供一个输入电源，他就可以开始工作。电压表上显示的就是电源的输出电压，我们只需要转动电位器就 可以对这个输出电压进行调节。这个可调电源它最低是可以调到零伏的，但是我们可以发现，当我们调到零伏的时候，这个电压表依然是会显示电压，而且在跳变。遇到这种情况，我们可以准备一个耐压二十五伏，容量二百二十微法的电解电容，最好是三十五伏的， 把这个电容避免在电压表的供电线上。电容负极，接电压表的负极，电容的正极接电压表的正极，为这个电压表的供电进行绿波，这样这个电压表工作了就会更稳定。 避免了一个电容之后，现在当我们把电压调至零伏，就不会发生跳变了。这个可调电源其实就是一个三极管，涉及电压跟随器输入电压经过电位器进行分压，提供给三极管的积极，当我们调节电位器，就会改变三极管积极的电 压，因为三极管发射机的电压会跟随积极的电压，所以当我们把积极的电压调到几伏，那发射机的电压也会变成几伏，从而实现对输出电压的调节。不过理论上它是有一个零点六伏左右的压差， 这个可调电源它是属于线性电源，属于转换效率比较低，在使用的时候三极管发热会比较严重，可以增加散热器进行解决。 如果想获得更高的输出功率，可以使用多个同型号的三极管进行并联，需要的朋友也可以自己动手制作一下。好了，今天的视频就分享到这里，我们下期视频见。
粉丝29.6万获赞157.1万
相关视频
03:21查看AI文稿AI文稿大家好，这段时间对可调电源的兴趣高涨起来了，这期改一个电脑 atx 电源其实就是老旧电脑电源，不是老旧还不好改，这期实验一下，先改个十二伏调压，因为不改电压，所以怎么元气也不用拆， 就是这种带两芯片的，有这两个就好改，里面那个七千五百芯片，这些电阻最好是四环电阻的，如果是贴片的，就证明这电源还不够老， 贴片的眼都看花的了。先把线剪了，黑色留两根是负极，黄色留一根是十二伏，正极输出跟黑色短接就可以启动主电源， 紫色是待机电源，我留着是想改手机充电的。绿色是启动线。开始 先找一角，在芯片缺口的左边打一个，就是把一角悬空，就是划断电路板上的铜片，让一角啥也不接。然后用一个两 k 的 电阻把两角和十四角连起来，先焊上。原理后面说 一角用一个十 k 的 电阻连到正十二伏，输出哪里就是黄线哪里， 然后就到十 k 定位器，黑线连负极，红线连正十二伏，黄线连到一角，这就改完了，就三个元气键， 别看那么多线啊黑，这是电流表，负极负接负黄色是电流表，检测线接正十二伏，红色是电流表，正极接正十二伏， 这个是十 k 电阻，正十二伏到一角，这个是两 k 电阻，两角接十四角， 绿线接黑线。开机 看到电压上升 到十四伏，电源的保护启动了，放一放那两个高压电容的电电一下还是很疼的， 上个附在七七五电机也说一下这改装的原理，改变一角收到的电压大小，让芯片以为输出变高或变低。一个十 k 固定电阻从输出正极拉过来，一个一零 k 电位器从一脚接到底，这两个组成一个可调分压拧电位器，一脚电压变高，芯片以为输出太高， 自动把输出电压往下压。拧电位器，一脚电压变低，芯片以为输出太低，自动把输出电压往上升，拧多少，输出就跟着变多少。 为什么加二 k 电阻接到十四角，十四角是内部五微极准二角通过二 k 电阻接到十四角，是为了给两脚一个稳定准确的参考电压， 让对比更准，电压更稳。简单来说，一脚是标准线，一脚是检测线，你用电阻加电位器手动控制一脚电压，芯片为了让一脚等于两脚，就会自动调整输出电压， 于是你就实现了十二伏可调。如果目标是十二伏可调，基本就改完了。不过我是想改个二十四伏以上的可调，这期是试试改一下，看看行不行。先成功一下再接着来，下期开始大拆，下期见，记得关注我哦！
56手工犟
02:52查看AI文稿AI文稿十几块自制可调电源，精准调压，电子维修实验测试，一机搞定，材料简单易找，新手也能轻松上手，性价比大卖。 接入好手机充电器的 type c 电源， type c 充电口的手机充电器都可以使用 旋钮调节电压，往右是增大电压，往左是减小电压，最大输出电压是二十四伏，最大电流是一点五安。按右边白色按钮可以显示电流输出， 现在没有接入载，所以显示零点零二。所需配件，主板 type c 右片器，香蕉母座电源开关，还有一个三 d 打印好的外壳，总计成本十八块左右。直接组装右片器正品，与开关一端连接，焊接后这个样子， 两根导线，香蕉母座负极，香蕉母座正极装入开关热熔胶固定 type c 优片器固定香蕉母座正极，然后是香蕉母座负极 诱变器负极连接主板输入端负极固定螺丝开关正极连接主板正极固定螺丝，香蕉头母座黑色连接主板输出负极，红色连接主板输出负极， 所有的线材已经连接完毕。充电测试，打开开关， ok， 屏幕点亮没有任何问题。主板螺丝口位与外壳口位对齐， 一共四颗固定螺丝，分别打进最后一步，安装上盖和按钮， 上盖采用沉铜螺丝 m， 二点五乘六，一共四颗， 全部安装完成，非常的美观。充电开始测试，拿出鳄鱼家连接线，我这里有一把二十四伏的风扇，分别连接好正负极， 风扇转速非常的高，可以听见明显的风声，旋钮向左调低电压， 风扇转速明显降低，风声也逐渐变小。五伏电压的风扇转速和风声 只要功率不大，小于一点五万的电子设备，或者是幺八六五零电池充电，我们都可以使用它，那么十几块钱，你值得拥有。
131NAS早餐店
01:34查看AI文稿AI文稿今天来做一个可调电源的改进版，这个前面的开孔我全部是用这种剪铁皮的剪子给剪开的，剪开之后再打磨一下。 今天做了这个可调电源的一些改进，加了一个常用十二伏，五伏直接插上，就有这个十二伏和五伏呢是直接从这里取出来的， 红线是电源的五伏输出，黄线呢是电源的十二伏输出， 不用调，直接有这两个电压的输出，黑线就是接地负极输出，然后呢还是黄线三根直接进到可调模块的输入正极， 黑线两根进到可调模块的负极，然后输出输出到一个可调模块的输出，输出到了一个橡胶插座， 然后最后又输出到了一个 dc 接口，这上面现在一共有五个接口，这两个是一个十二伏，一个五伏，这两个是不可调的， 这是这下面三个接口是可调的，一对橡胶插座，一个 dc 接口，这样大概就够用了。
184改造砖家
01:25查看AI文稿AI文稿今天来给粉丝定做一个降压可调电源，这个可调模块是新意六五零九这个型号，输入是十二到七十二伏， 输出零到六十五，可调电流是零到九安。可调降压模块顾名思义就是只能往下降压，不能升压。 我给粉丝配了一个四十八伏的明尾开关电源，所以呢只能往四十八伏以下调，不能往上调。 用了一个防水盒做了外壳，输出是一个 dc 接口，输入是一个 dc 接口，全部接好之后，我们来测试一下电源呢，输出是四十八伏，现在来看一看模块最高能调到多少伏， 以及他的一个准确度。 输入电压是四十八伏的情况下，最高可以调到四十四点三伏，如果输入是七十二伏，是可以调到六十五伏的。
82改造砖家
06:27查看AI文稿AI文稿大家好，这里是电子技术实验，这个电源板是四百瓦十二伏输出的，它使用的是半桥的电源拓扑结构，电源主管理芯片就是 t l 四九四。那么对于这种电源管理芯片做出来的半桥开关电源， 我们一般都是可以把它改成可调电源的。这个可调电源的板子啊，之前是一个朋友改了一半，他改完之后啊，没有进行这个芯片的独立供电，所以在调压的时候 会导致低压不能够正常工作。我从网上买了这样的一个格力的 ac dc 的 电源小板，我用这样一个小板 接入试电，让这个电源板为这个芯片供电。今天呢，我把这个电源板进行一个简单的讲解和改装测试，这个电压调整和电流调整的电源器已经连接好了，我跑了一下电路，整个连接没有问题。像这种半桥的开关电源， 如果想改可调啊，第一步是需要把两个三极管的机器的启动电阻啊，第一步是需要把两个启动电阻已经去掉了。 第二步是把后机的保护电路切断，因为后机存在有超压保护，就这个二极管瞧瞧，也就是切断后机对前机反馈过来的输出超压的保护，同时把这个短路保护也要切断，因为 这个调压可能会调低。第三步就是把芯片供电由原来的这个调压可能会调低。第三步就是把芯片供电由原来的 整流供电要切断，或者是把整流的二极管取下来，这两个就是辅助供电的整流二极管，你看这两个已经取下来了，那就是把这个辅助供电切断。第四步呢就是连接线， 这个连接的时候把辅助供电切断，之后的供电点就这点要接上这个小版的十二伏供电的正极， 然后把它的负极接在这个冷地部分的地，这是叫是芯片 t l 四九四的极准电压输出端，那就是这点，这个五伏的供电它是通过这样一个白线 送出来的。这个电源器一共是三个点，就是二、三一，这个二就是动触点，只用把这个五伏的供电接到 其中的三和一两段就可以了，这样在三和一之间形成一个五伏的电压，那么调整电位器的动触点的时候就会得到一个分压，那也就是从二角输出。注意这是调电压的这个二角，就这根线 它是接在了这个芯片的二角，就是这个引角，这个电压就作为 调压的一个极准电压，这是个调电流的电流的动触点二角绿色线，他是接在了这个芯片的第十五角，也就是这一角，当然了他的原电路必须要进行切断，原电路他是从十四角 引出，然后通过一个电阻接到了这个十五角这个电阻调切这个电阻的上端 接这个电流电容器，也就是这个滤线，你看这个滤线正好接在了这个调起电阻的上端，原来的分压点这根线必须断开，这样就是由原来的固定控制改为可调控制。 还有一处改造的就是输出滤波电容，由于他是十二伏的，现在调的话可以调到二十多伏，因此后期的滤波电容必须更换耐压为二十五伏以上的， 最好是三十五伏的这个电容，其他地方就不再需要调整了，这些改变就已经 做过了，那我只是把原来没有连好的线重新连好，下面呢，我们开始进行调压测试芯片的供电。这一次我暂时先不焊这个本子，我用我的辅助供电，直接给他提供一个 十二伏的电压，然后我们调整这个电压调试器，先看一看他的输出电压能否进行改变。首先把试电呢焊接到这个输入端，好用万用表测量输出端的电压， 这是可调电源输出的十二伏供电，专门是为这个芯片供电的。好，现在电路已经连接好了，下面我把这个芯片的供电先 接通，让芯片获得供电电压，然后把时电二百二十伏接入上电。好，现在看到最大输出电压是二十二伏，然后我从最大向最小调整这个方向，逆时针方向，我们看它输出电压就在减小。 好，现在输出电压只有零点八四伏，还可以继续调调小啊，现在已经调到最小了，嗯，只有几十毫伏，那几乎就没有输出了。然后我们再调大 好电压啊，在不断的升高。好，最大就是二十二点二伏 啊。下边呢，我们就用这个电源小板把这个十伏的供电来代替这个电源输出的十伏，那么这个调压电源就算改造成功了。这个电源板我已经写了电路，下面呢，我进行一个 带负载横流测试，我把输出电压调整为十二伏，然后接这样一个十二伏的路速灯泡，我通过调整这个电流旋钮来调整输出电流啊，下边啊，上电，现在我把这个电流向最大调整， 你看这个灯丝已经点亮，这个时候就是调整这个电流旋钮，通过调整它可以改变输出的电流大小，最大这是最亮的，然后再把电流调到最小，你看可以电流可以控制到很小，现在控制到最小了，然后把电流再调大，你看 好输出正常，那这个电流和电压可调的电源已经测试成功，今天的视频就到这里，感谢大家的收看，再见！
144电子技术实验
11:11查看AI文稿AI文稿hello， 大家好，这里是一层电子，本期我们改装一台 s e 一 千数控可调电源，这些就是本次改装会用到的配件，这块是我们近期研发的一块数控板， 能够完美与电源驱动适配的。这块屏幕是一点四寸的一个 i p s 彩屏，这块板子就是模拟部分驱动，本次改装会用到的电源 s e 一 千杠二四四，我已经提前把它收拾干净了。接下来我们开始拆驱动部分的原漆键， 原件已经拆完了， g d 幺六幺这个尾二极管不要拆，这两个电容也给拆了，背面的原件也拆完了， 两边用刀片划开，再把中间的筒钣条起来，这样一撕一撕就下来了。如果说划这边不小心划过来了，把这两根线划到了，把它的绿油刮开，补点焊锡，不然它久来受到引力变形会断的。 正面这里铜箔已经划开了，同样划的这位置也有两根儿导线，注意不要把这个线划。 接下来开始安装剪流电阻，两边的绿油全部刮开，把这个剪流电阻摆上去，摆好之后开始焊接，同时用这个细铜丝在这两边引出两根线出来。 剪流电阻已经焊好了，同时也已经引出来了，这个位置的锡一定要焊透焊牢啊。这里用的是 t 十二 d 五二的头子，之前为了方便搁这个板子拆掉电容，现在装回去输出这块电容就不装了，或者是装比这个导流排矮的电容， 如果高度超出来的话，会跟触控板出现安装冲突。开始焊接这个编码器的线，中间三根线对应编码器的三个角，左右两边线对应编码器下面的两个角现在已经焊好了，这么子折过来楞的这个位置向前， 像这个面板的孔洞已经做好了，这个地方的断口毛刺一定要处理好。这个屏幕上面这层保护膜在安装调试完之前都不要接，安装的时候注意一下这里的屏幕排线不要给割到了。这个前面板的配件已经安好，接下来准备安装这块驱动板。 安装驱动板之前要先把这上面的飞线还有一些走线给处理一下， 板子背面要飞的线跟一些要割断的铜箔都已经弄好了，这根线要挑起来开始安装 n t c 探头，探头已经安装好，接下来开始安装这块驱动板， 现在这块驱动板已经焊接完成了，背面长出来的针脚全部用钳子剪掉，把之前挑起的那根线焊到驱动板。 tsw 一 焊盘，之前安装的 ntc 焊头也有两根线焊接到面板的，这两个焊盘现在总体已经差不多了。把主板放到外壳里面开始调试 好，现在我们给这个电通电开机了，可以看到现在默认输出是五伏一安，实际输出的话是五点零五伏，因为现在还没有校准，这个输出，有误差是正常的。 可以看到 t m p 这里显示的就是探头检测散热片的温度，这里测量实际温度是十五度左右，有一定误差是正常的，我们可以后续进行校准。现在我们顺时针旋纳编码器， 如果顺时针旋转，编码器没反应就逆时针旋转，可以看到这一块的图标开始闪烁，我们选择 c v 按下编码器，现在已经选中了 c v， 可以 开始调节输出了， 现在我们调节输出可以看到现在是逆时针旋转调大，顺时针是减小，因为现在编码器调节方向是反手状态，可以通过设置把它调成正手。现在我们长按逆时针旋转编码器，选择 s、 e、 t， 进入设置菜单，选择第一个 system， 再选择第三个 encoder， 再选择第一个调节编码器是正手调还是反手调的，这里我们调成 up 就是 正手调，因为这个编码器种类还有接线它都有可能会影响这个正手调反手调，所以说这个根据自身的状态设置，这样我们已经调成正手调了， 点 return 返回，我现在顺时针调就可以选择这些了，长按顺时针也可以进入，设置好，我们返回，在主界面什么图标都没有闪烁的状态下，按下编码器可以控制电源的输出状态，这里图标是绿色，英文字母是 o n 就是 开启电源输出， 这里图标为红色，英文字母 s、 d 就是 关闭电源输出，因为还没有校准设定值和实际输出值的误差很大。接下来我们进行软件上的校准，长按右选编码器，进入 s、 e、 t 选项，选择第二个选项，这里就进入了校准菜单， 先选择第三个选项，校准一下风机，第一个是启动温度，第二个是全速温度，第四个是全转速，先调整启动温度， 把它调到二十度左右。启动转速默认值是一百，一百的空机已经开始计数转动了，如果说一百他还没有转的话，就往大了调，要调到空机油转速，并且没有校教，那个时候就是到启动点的，这里给到一百全速温度，通常情况下设置到五十度左右， 全速速度通常给九百到一千， 这里我直接拉满，这样就设置好了。紫色这个选项是校准温度的参考电阻，如果说温度显示有误差，就调这个选项。好，这里我们保存接下来校准电压。先把万元表表笔 接在这个电源的输出端，选择第一个蓝色的选项，校准电压。第一个选项是设置电压输出上线的，这里我设置三十伏， 因为我这台电压是二十四伏输出的，它电容耐压只有三十五伏。第二个选项是设置校准时的输出电流，这里默认值是五百，如果说电压调不上去，这里我们把这个电流调大一点，通常是不用调的。第三个选项是开始校准万元表，拨到直流档，这里我们选择第三个选项，开始校准。好。 首先第一个 point， 这个是电压校准点，其实校准点是零点零一伏，我们校准之前要先等这个 a、 d、 c 值稳定以后开始校准，调整这个红色选项的值。 右旋调大啊，输出电压调到十毫伏，对应校准点零点零一伏，这电压很低，是要调偏的 啊，现在十一点九差不多，因为这电压很低，我们调一个差不多的值就行了，这里 a、 d、 c 值是稳定的，按下编码器，按下编码器以后进入了第二个校准点，现在校准点是零点一五零 v 就是 一百五十毫伏，旋转编码器调大这个值， 输出电压调到一百五十毫伏，可以看到现在已经调到接近值了，等待 a、 d、 c 值稳定以后，按下编码器进入第二个校准点，这个校准点是零点三伏的电压，也就是三百毫伏，我们调到三百毫伏， 现在值已经接近了，按下编码器已经校准到零点九，接下来就以此类推，重复步骤我这里直接省略，这里我已经校准到二十七伏这个校准点了，调节编码器，把输出电压调整到二十七伏， 等待 a、 d、 c 值稳定。按下编码器进入最后一个交准点，调整到三十伏， 等待 a、 d、 c 值稳定，再查一下，确认好现在已经交准完成点，保存退出输出电压就非常准的，现在这个电压已经交准完成 三点零，接下来我们开始校准电流，选择第二个 c、 l、 o、 u、 t、 a。 进入之后，第一个是设置最大输出电流值，这个值查看电源铭牌，上面有写 output， 这里四十一点七安，这个就是能设置的最大输出电流值，这里我设置到四十安。 第二个选项是设置校准时的输出电压，这个默认就行了，一般是不用改的。开始校准电流，在这之前我要先说明一下，这里我使用的是 测流校准法，直接使用腕表检测电源输出电流，如果说你的表它量程不够，那么大电流可以参考我教程里面的测压校准法，直接用腕表测量减流电阻，两段的压降，得出当前输出电流。 选择 c， a， l， d， a， c， c 这个选项，按下编码器进入校准状态，现在起始校准点为零点零一安，等待 a、 d、 c 值稳定以后，调整编码器，把输出电流调整到零点零一安，也就是十毫安，参考腕表上的值， 因为这个值很小，调到接近值就行了。等待 a、 d、 c 值稳定以后，按下编码器进入第二个校准点。第二个校准点为零点二安，也就是两百毫安。继续调整 d、 a、 c、 c 值，把输出电流调整到零点二安，参考万元表， 好，现在输出电流已经到了零点二安了。等待 a、 d、 c 值稳定以后按下编码器，现在校准零点四安。 现在已经调到零点四安了。等待 adc 值稳定以后按下编码器一点二安， 现在已经调到一点二安了。等待 adc 值稳定以后再次按下编码器。由于接下来的电流都比较大了，这里我使用同时将输出直接短路，使用前行电流表来检测输出电流，继续交准，把输出电流调整为两安， 好，现在已经调到两安左右了。等待 adc 值稳定以后按下编码器，接下来步骤就以此类推了，这里我直接跳过接下来对最后一个校准点进行校准，四十安， 这里已经调到四十安了。等待 adc 值稳定以后，按下编码器，校准完成。点击保存返回，看一下校准好以后的输出电流记录， 这个精度还算行吧，可以看到在高电压输出的情况下，他是有一定的剩余电流， 这个原因也很简单，因为取完电流的电阻他在这个位置，对吧？这个位置之后是这一排滤波电容，下面还有一排贴片电阻作为时赋载，所以说造成他有一定的剩余电流这个问题。这个是没办法的，除非把减掉这个位置改到前面，但是他前面又是一个大铜牌，所以说 只能这样了，这台电源输出电压、电流都已经调整好了，接下来进行载测试，这里我使用一个电炉丝来做载 这个电阻丝，它功率只有五百来瓦，先半功率测试一下， 又加了几根儿电阻丝，现在输出功率已经接近满载了，可以看到风扇转速也越来越快了。现在散热片的温度是二十七度， 输入功率是九百九十二，输入功率九百一十七八左右，可以算一下现在的效率。待载测试已经没问题了，还可以正常待载，也没有炸机，温度正常，温控风扇调速也正常。 这个位置的两根线我已经拆下来了，如果对数有开关控制需求的，可以在这个位置加一个开关，加一个这种的，拆下来的线可以接在这个开关上，长度也够。本期视频就到这里了，感谢大家的观看。
81薏尘YCKF

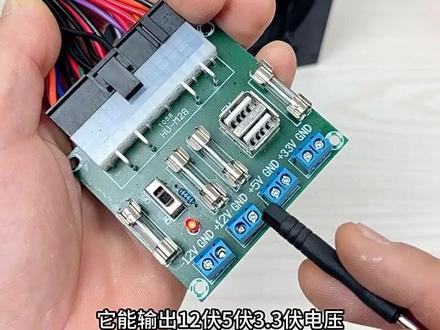

00:21查看AI文稿AI文稿这个小主板就厉害了，可以给手机充电，给电瓶充电，还可以点灯照明。把家里闲置的电脑电源拆下来，找出最大插头，把它插在这个小板上， 打开开关就能用，它能输出十二伏、五伏、三点三伏电压，各种音箱功放、直流电机都能用，功率非常大。这个小改装是不是很不错？
145小家电研究所
03:58查看AI文稿AI文稿自己如何制作一个可调电源，其实非常的简单，今天我就分享给大家它的制作方法。这个可调电源它可以在零至二十四伏之间进行调节，所需要的原件也比较少，电路也简单，非常适合新手。 我们需要准备的原件有一个大功率三极管，型号是 t i p 三零五五，这个是它的引脚，定义 一个零点二八寸的三线电压表，这个电压表三条线分别是 g、 n、 d， 正极，还有电压检测线，这个电压表的电压检测范围是直流零至一百伏，供电范围为直流四伏至二十八伏。一个十 k 的 电位器， 一个 dc 电源接头，方便连接电源。还有一个一 k 的 电阻，用来给电压表限流。 首先我们把定位器的二三角分别连接到三极管的基极还有极电机上，接下来连接电压表，这个电压表主要是用来检测可调电源的输出电压。电压表黄色的检测线连接到三极管的发射极， 黑色供电负极线连接到电为七的一角，在电为七的三角焊接上一 k 电阻，这个电阻是给电压表供电限流的，避免电压表损坏。电压表的红色供电正极线连接到一 k 电阻的另外一端， 这个 dc 电源接头，我们给它连接上两条导向黑色线接电源接头的负极，红色线接电源接头的正极，这个正负极不要接错了，否则会导致电路损坏。 这个 dc 电源接头就是电源输入端红线电源输入正极，我们接三极管的极电机黑线电源输入负极，我们把它接到定位器的一角， 电源输出的正负极我们可以接一对鳄鱼夹，方便我们连接副载三极管的发射节是电路的输出正极，我们在这里接上一个红色的鳄鱼夹，这个电路是供电的，所以电源输出端跟电源输入端是接在一起的。 这个可调电源的供电，我们可以找一个闲置的二十四伏电源适配器，这种电源适配器都是属于隔离型电源，所以使用起来是非常安全的，而我们制作的电路它是属于非隔离型的，所以千万不要使用非隔离型的电源，不然我们在使用的时候会发生触电事故。 现在这个简易的可调电源就已经制作好了，接下来我们只需要给他提供一个输入电源，他就可以开始工作。电压表上显示的就是电源的输出电压，我们只需要转动定位器就可以对这个输出电压进行调节。这个可调电源他最低是可以调到零伏的，但是我们可以发现， 当我们调到零伏的时候，这个电压表依然是会显示电压，而且在跳变。遇到这种情况，我们可以准备一个耐压二十五伏，容量二百二十微法的电气电容最好是三十五伏的， 把这个电容并连在电压表的供电线上。电容负极，接电压表的负极，电容的正极接电压表的正极，为这个电压表的供电进行滤波，这样这个电压表工作的就会更稳定。 并连了一个电容之后，现在当我们把电压调至零伏，就不会发生跳变了。这个可调电源其实就是一个三极管设计，电压跟随器 输入，电压经过电位器进行分压，提供给三极管的积极，当我们调节电位器，就会改变三极管积极的电压， 因为三极管发射极的电压会跟随积极的电压，所以当我们把积极的电压调到几伏，那发射极的电压也会变成几伏，从而实现对输出电压的调节。不过理论上它是有一个零点六伏左右的压差， 这个可调电源它是属于限性电源，所以转换效率比较低。在使用的时候，三极管发热会比较严重，可以增加散热器进行解决。 如果想获得更高的输出功率，可以使用多个同型号的三极管进行，并连需要的朋友也可以自己动手制作一下。好了，今天的视频就分享到这里，我们下期视频见。
399数字物联智控研究所
07:16
17:04查看AI文稿AI文稿三伏、四十五伏，四十七伏，十伏 nes 三五零固定输出，二十四伏电源改可调压电源，给网友们分享一下需要改动的地方和方法。这个是 这个是明尾的，明尾的 nes 三五零，二十四伏的十四点六万，因为之前听说过好像是这个 nes 三五零的这个明尾的开关电源，然后比 s 三五零的开关电源要好，然后它质量要好，做工也要好一些。 之前也是在那个废品站那里遇到了这么两台，遇到这么两台这个 nes 三五零的开关电源，然后我就给他拿回来，然后一直没弄，一直想弄，但是一直腾不出空来，前几天才想起来，想起来的话，然后就慢慢的自己摸索，摸索了以后 跑了一下电路，然后再查了一下资料，然后才发现其实这个电源也不是很难改，其实我觉得弄弄明白以后，把电路跑明白以后，这个没有这个电源，我觉得还挺好改的。我觉得 因为刚开始，以前刚开始拿出来的时候，拿的时候拆开过，之前以前拿回来的时候拆开一看，两个开，两个光有了，两个光有了怎么回事？然后就心里没底了，就不敢把它随便改动，所以说一直放着一直放着放着，今天把它弄好了，弄好了然后给大家分享一下，现在看给大家看一下， 现在把电插上，看我调节他的电压，然后我充电灯泡亮了以后，然后灭了，就证明他正常工作了。这是两个开关电源，这个是辅电，这然后这个用了十二伏做辅电就搞了，然后这两个是两个十 k 的 电热水器， 两个十克的口条都是电费器，然后这边这个是调压，这个是调流。现在我给大家看一下这两个电器，这个调流的给大家看一下，小心别挡路了。然后现在这个调压的 最低也是零伏，我们现在给他把调到最低，我现在已经调到最低了，这个已经最低了， 丢不了了。他的电压他降的慢是因为他这个电容里面，他四个电容里面还承受有电压，所以说他电容放电的话他要慢一些，他不像这个直接断电了，还是慢慢放电，放出来的话反正他就能到人伏。他这个灯已经灭了，现在这开关电源已经没有电输出了， 灯已经灭了，只是他电路里面还有残留残留的电压，这电路里面都有电压，所以说慢慢降，如果带负载的话，他就很快就会降到零伏，如果有负载的话，他很快电就放完了，他就零伏了。好了，现在一点几伏，一点五伏，他还在降，我们不看了，我们看他把它调起来，调到最高能调多少，你看现在 十五伏、十六伏，这个万用表，那天拿回来这个万用板弄干净了，我现在慢慢学着用它了。有的功能还不会，慢慢摸索吧。现在测电压它是准的，测电压是准，测可调电压它能测准的话，它应该是没坏的，它应该是能用的，只是有些功能我不懂。现在调到四十三伏、四十五伏、四十七伏、五十伏、 五十二伏、五十三伏，五十三点八伏就最高了，这个就只能调到五十三点八伏，然后 调不上了，调完了就是五十伏，调到五十伏，然后最低零伏，那么这个电就可以做这个宽电压，所以说这就用这个就很方便，用这个可调就很方便。然后这边这个是条流，条流的话我们再负没接负正，然后 也没感觉，我没感觉，这外表我还不太会用，所以说我没没没把它感觉不冒那个血了，就不要待会把它弄坏了，没用过这东西，慢慢还在学，这是拿来学习用了，你别待会弄坏了，想弄个学都学不了，新的这个东西，新的这个外表得一百多块钱，所以说还是省着点用吧。 好了，现在我就给大家分享一下这个开关电源是改动他改一些什么东西，怎么改？因为两个这个电源，因为当时拿的时候在这就是两台他不知道一个什么游戏上面的，然后他是两台，两台来看一下这两台，两台 s 三五零，然后这一台是我改的，我今天我那天以前就把它拆了，拆了一直改，改了，后来改了一阵子就没改了， 然后那天又拿出来改，改好了，然后我又把我这台，这是这是我之前拆过的这一台，改的这一台。然后 我想跟大家分享一下，因为在网上搜教程什么的，这个这一块电源 s 三五六的教程很多，但是 n s 三五六的教程我 都没收到，有，我都没收到，有，然后我就觉得这个可以给大家分享一下改口条是怎么改的，然后就用这个没动过的电路板和这个改动的电路板，然后给大家对比一下，分享一下，看他改的是些什么地方，然后怎么改的，然后我们这把电关了，关了我们就来给大家分享了， 先把电拔掉，这电子爱好者大家首先要注意的就是这个用电安全，因为这个这个东西你要安全，用它的话，它能给你带来很多好处，它能帮助你做很多事情，但是如果你不不注意安全的话， 他可能干很多坏事。现在我就给大家分享一下，就是改了这个这个电源啊，这个没有没有的，这 n s 三五零这个电源，其实我觉得它设计的很好的一点啊，就是这个电源这两块这块是没动过的，这个画个圈圈这块是没动过的， 这块是沿风不动的，沿风不动的什么都没动，然后我现在是拆出来给大家分享啊，这个 n s 三的这个电源有一个好处啊，它设计的好的地方就是一般呢就是我们能遇到开关电源吗？一般都是高压部分这个芯片，初级高压部分这个芯片，像这个是 t 二三八四五的这个三八四五 这个芯片一般像高压部分的这个芯片吧，很多开关电源都是直接一个启动电阻，然后接上它的供电，然后工作了以后靠靠它那个变压器的自己，然后一个辅电输出一个辅电，然后辅电再给芯片供电，那种改口条的话，你就得 这个初级的这个芯片，这个三八四五芯片供电你你也要给，然后初级的他要工作，后级的也要工作，这样的话你麻烦一点。 还有一点就是你改触及刺激，刺激的话你挑掉很多启动电阻啊，这那的很多东西就像保护啊什么什么的，你要改的东西要多一些，这个电源设计的很好的，就是他直接从这你从这里的，然后他就整流，整流出来以后这边就是三百伏了， 这边是三百伏，三百伏的正极，他三百伏的正极到这以后，他这个电阻，他这这这这一种， 他他这一角全部是连通的，他连的连直接连到这，然后从这里连过来，从这从这再连过来，他连过来做什么呢？他从这这连从这个电阻过来，从这电阻过来以后到这这边就是这个芯片了， 所以说他的供电他没有没有靠这变压器来自己一个副导组什么的，一个自己什么的，然后给二次供电芯片他是直接一直就是只要这个开关电在工作，他就一直的新前一级的芯片，三八四五这个芯片他一直供电都是靠这个 准备想过来这个电一直就是三百伏电，经过经过限流电阻，然后直接到芯片的正极直接给芯片供电。所以说我们改这个电的话，这一部分， 这一部分高压部分，高压部分我们基本上就不用动，改这个电的话，一般的开关电源还得把那个调什么启动电阻啊什么那些给它拆掉，然后还要拆什么二极管什么这一块就什么都不用动， 直接高部分直接不用动，改这个 n s 三五的话直接就改输出部分，你只要把输出部分改完了，输入高压部分你直接不用动，然后芯片的话它会一直供电，所以只要有四电二百二十伏，直流有三百伏，那么这芯片一直都有供电，所以说芯片你就是刺激输出输出的刺激，你挑到零伏， 他也不影响你这个全级这个部分这个三八四五芯片的工作，因为三八四五芯片呢，一直都是靠这个供电的，他没有什么复杂组，什么二次供电啊，什么那些都没有了，所以这也是 这也是我后来改动了以后，慢慢就把电路就跑出来了，然后自己发现了，就是这个改这个口条的话，如果你弄明白了，给那些一般的好改好改的原因就是你把电路慢慢跑，跑跑，你就像我这会我改动过的时候，我这画的还有很多东西，以前只是我后来接线的时候不方便，我把它全部擦掉， 我就用这个，就用这只笔，这只笔都被我画了，写不出来，完全用一支笔，我把这一支笔全部就这一支笔，是我买了一支新笔，因为跑电路的话，用什么签字笔什么什么的，在这上面都写不出来，然后我就买了一支这个新笔，买一支新笔，然后就 专门来跑这个开个电影的电路，这里面写了很多正啊、负啊，输出啊，然后改到什么地方啊，这些大家能看清楚，这样看的话，你看这样这上面就密密麻麻的写的黑漆八古的，到处都是黑的，如果人家没改动的人也是这样的，亮堂堂的，哪里都是好的，哪里都不黑。我这个改动过了，我这个 到处都是黑的，所以我就拿这个笔跑电路，把这只笔跑完，我把这只笔已经跑了，写不出来了，然后我把这电路跑明白了，跑明白了，然后我就给他改出来，所以说今天就给大家分享一下，省得大家也去买买笔跑电路，不用，以后遇到这个电源我就不用了，直接我跟你说怎么改，就照着这个改就完事了。所以这一部分就是启动的 直接给芯片供电，这是正极这电容，然后过来，然后这是这经过了这个电容，然后立波，然后经过这个正敏电阻电阻，然后过来，然后这里有芯片供电，这个芯片的供电脚， 这就给芯片供电，就说也少了很多故障。然后这部分就不用改了，因为以前不懂啊，你想到说前期不用改，谁想第一个谁想到的都是前期肯定要把芯片供电搞定，把前期的芯片搞定了，供电搞定了他的正常工作，然后再去搞搞输出的刺激， 搞输出这一边低压这一边把高压搞定了，然后再搞低压这边的供电啊、稳压检测啊什么什么的保护啊什么的。所以说其实改这个 nes 在 我们这边就什么也不用动，啥都不用动，然后就改输出这一边，现在就开始给大家分享一下他要改些什么东西啊？ 高压部分，高压部分不用动，高压部分不用管，然后我们现在看低压部分，首先改的话，这个就是他的一个高低高压保护， 高压保护的这个 zd 五幺和 zd 五二， zd 五幺， zd 五幺二的话，它是直接控制这个这个光，然后给这个芯片一个信号，然后芯片控制输出，然后这头不用踩，这个是个限流电阻，这个是网压二极管， 然后我们跑，跑到这，然后走到这的话，这就是这是个 zd 五幺， zd 五二过来，然后这个二幺三五的这个跳线， 这个二幺三五的这个跳线，这个跳线的话直接把它翘起一头来 都不用拆。因为改口条电的话，你要你要做到的是把它改完以后，然后你不用的时候你还能把它恢复，就是你不用或者是你需要用这个电的时候，你还能把它完整的恢复，让它能正常工作。那么这个这个 这个跳线直接直接这个 l 幺三五这个跳线不用拆，直接翘起头来，让它的输出这边，让它输出这边的电压反馈不到这个光， 然后芯片就不知道它有高压输出了，芯片就检测不到它输出的高压，所以说你去调压的时候，它芯片它这边芯片它还是认为你这边输出是正常的，它也就正常工作。首先第一就是这个 zd 五幺， zd 五二过来这个跳线把它跳起来，就这根跳线跳起来，然后不用， 然后还有下一个就是就是这个电容，这个这个是没改动，这个是三十五伏一千伏的电容，然后我现在后来给它装了一个， 装了四个，换了四个，四个一百伏的一百伏三百三十伏的电容，然后这电容是改开关电源必须要换的，就是这个 因为他原来的输出的电压他打他没那么高，所以说二十四伏他用三十五伏的电容就行了。但是你现在改口条了，有可能你调五十伏，有可能你进一步再调调高的，因为这种开关电源的话，调一百伏是没问题的，就是现在我加的是一百伏以后就不用换一百伏，三百三十伏的这个电容足够了。然后第一就是把这个 高压保护这两个 z d 五二 z d 五幺的这个跳线调起，然后把电容换了，然后这还换电容的同时，这还有一个输出负载假负载电阻，这有个小负载电阻，这小负载电阻说的是 二幺幺零二幺幺零的这个假负载电阻，把它拆了，就是改这个过压保护的跳线，然后改电容，把这个二幺幺零这个 附带电阻拆了，附带电阻拆了以后，然后翻过来，这是个可调电阻，因为开关电源都有一个可调电阻，这可调电阻把它拆了，拆了，然后把可调的电阻两段，然后给它掸接掸接了掸接了以后，然后还有就是 顺着这掸接过来，顺着掸接过来这个二幺二四，这个二幺二四的这个嗯，电阻二幺二四的电阻，原来的是原来是一点五 k 的， 一千五百欧的，一千五百欧的电阻，然后给他换成四千七百欧的四点七 k 的 一点五 k 的 给他换成四点七 k 的， 然后再顺着这个走过来，再顺着这个电阻往这边走，走过来下边还有个电阻，下边一个二二十二二十六电阻给他换成一百 k 的， 然后其他就不用动了，这一节这节可调的，这节就不用动了，这边就成了， 这边就改好了，改好了下一步就是是这边了，往下边走，这边还有一个就是唯一改一个高压部分，唯一的一个东西，就这个继电器，电器，继电器的话，那天我也说了，这个继电器的话它是起延时保护作用的，就今天电容刚充电的时候，很大的电流的时候， 他不工作保，他就保护了前级的这些保险啊，还有这个电杆这些东西，然后还有这些后期后面的这些电柱啊，这些整流桥这些，他都保护这些东西不被大大电流充，不被大电流烧毁，房子被大电流烧毁，然后等到电容差不多充满电了，就是正常，等到电容充满电了，然后后级输出正常了以后， 电压电流正常了以后，然后接这个芯片，然后才控制继电器，给继电器一个导通电压，然后继电器才导通，继电器熄火导通以后，然后就跨接了这个热媒电流，然后正常的电压就从继电器到电容，然后使出，这样的话二十四伏才能保证它能使出二十四伏十四的电流， 那就这样它就就起这个作用。如果这继电器你们不想弄什么延时什么的话，你们可以直接点击把这两个， 把这两个脚打接继电器，这两个脚打接以后，他电压直接从这边就过来了，他直接就输出了，直接就供电了， 然后他就没什么，就不经过这个热敏电阻了，这热敏就不起作用了，你这个热敏电阻他从这到这，然后再过来再到这，然后热敏电阻不起作用了，你可以直接打接这两个脚，也可以像我一样，然后把它保留，保留他原来这个保护功能，然后从这继电器这边 继电器的线圈两个角进去一个原始启动电路，做一个原始启动电路，然后等到几秒钟以后，然后他再给他再给电继电器供电，继电器打通，然后再正常的输出电压，这样也可以。然后改完继电器的话，我们就高压部分唯一的这个就是这个继电器了， 然后这些基本上就改，基本上就改这些东西了，要拆的，要改的就这些东西，你一个这个高压保护的这个跳线， 然后一个继电器单接，然后把电容换了，把电容换了，换成一百伏的，然后把这个假伏的电阻拆掉，然后再把这个可调电这个可调电费器拆掉，然后改接口条电费器，然后把二幺二四这个换成四点七 k 的， 然后再 过来二幺二二这个换成一百 k 的， 然后改到换的东西基本上就这些了，然后过来的话就是下一步过来的话就是这个调压部分，调压部分就是芯片四三幺四三幺过来，然后这是电阻 给电阻的话，调压的话是调压的话，他就是这边四层要过来这两个上拉下拉电阻上缝压，下缝压，这个二幺三四是条流的，这个二幺三四是条流的。二幺三四拆掉，然后接十克的可调电费器， 可调电费器的两根，接这个可调的两根，接这个电阻的两根，然后过来调压的是二幺三三二幺三三二幺三三，把它拆了，然后也是接十克的电费器的两可调的两根， 然后改动了，调压幺幺三三，调压幺三四，调流改动，就这两个地方，其他都不用了，其他就不用改了，然后调压调流就这样就改动了，所以这个就这到现在为止这个电路就改完了。 这电路改完，然后剩下的就是辅电的供电部分和刺激输出的供电部分，这个 h a 幺七三五八这个芯片的供电部分的话，它是经过这个 d 幺八零一个二极管，它这 这有个 d 幺八零二机关，他这个这个 d 幺八零二机关，看到在这经过这个 d 幺八零二机关，他是经过这边这个输出的这个嗯，附着，然后经过这个电容，经过整流电容，然后给芯片供电的。现在话我们就改这个， 嗯，供电部分，芯片供电是自己的，芯片供电部分的话就把这个 d 幺八零拆了，把 d 幺八零拆了，把 d 幺八零输出的正极电容正极这一代，然后接线出来，接根线出来，就像这样 这样把这根线接出来，接幺八 d 幺八零这个二极管拆了，把线接出来，接出来，然后直接找一个机顶盒那个十二伏的电源，就接这个 d 幺八零输出正极电容的正极这一代，然后负极的话你就接输出的这个负极，负极输出的总负极，负极的话你就接 这边叔叔的总总负极就完了，然后就这样就改好了，然后接上电源再开关高压电源就搞定了，就这样就改完了，然后下一步的话我就把它组合在一块了，然后这个电源的话我又把它装回去了，这个电源我把它装回去，因为装电源 的确也不好找，说实话呢，这东西留着以后肯定肯定是有用的，你不能一下子把它全部盖废了，然后到时候用的着的时候你找不着了。这东西你要买新的，你要只是为了个爱好，像我们这种你要为了只是为了个电子爱好，然后只是想玩，你专门去买个新的东西来玩的话， 好像也没那个必要，也没多大的信心，只要能找到这些旧的，然后能玩一下就行了。好了，现在这台 nes 三五年没有改过的这台，没有改过的这台我把它装好了，装好然后把它放起， 这东西弄坏了确实挺可惜的。
25动动小手啥都有
05:38查看AI文稿AI文稿铭尾四十八伏，三百五十瓦的这个开关，电源输出改六十五伏，给这个数控板供电很简单的，首先这个座子啊，它是有这个闲鱼，四十五块钱的 螺丝都没有换掉，换成这种带带盖子比较安全的。首先改电压呢，首先电机电源原本呢它是 三个一百二十微法六十三伏，我要改到六十四伏，输出六十三伏的不行，给他换了个八十伏一千伏就是八十伏一千伏， 然后加了个幺零四低温电容，这那家是一百伏的低温电容，幺零四那家要够啊，怎么改呢？很简单吧，这灯呢，给我拆掉了，这个呢给它短接掉，背面接的短接掉，然后他这后面 有空的电阻的位置，你给他贴个三十三 k 的 电阻，然后放图片，然后呢这边 这下面有个过压保护，两个其他接口直接给切掉就行了，然后用滤油做一下卷就 ok 了。这电源说是三百五十瓦，实际上四百五十瓦没有问题的， 这个做工很好的，你看全部都是有铭尾的标志，这电 电感变压器都有铭尾的标志是吧？板子上也有铭尾的标志，这里有铭尾的标志，还有这个编码是吧？这个绝对是正品的，没有问题的是吧？ 说是三百五十瓦的太阳能电源，实际上我拉四百五十瓦是没有问任何问题的，发热也不是很大，就是双管正极，你看别看这个变压器小啊，为什么我只拉到四百五十瓦，因为它会过载保护掉， 这个变压器虽小，但是功率贼大是吧？这个东西拉四百五十瓦拉半小时，我拉过，没问题，这个都不是很烫，温温的是吧？ 没任何问题，这个输出改了六十四伏跟这个板供电他就能零到六十五。六十伏，数控输出没有任何毛。 然后这个东西是那个切换开关，一百一，二百一，切换直接拆掉，不然的话你如果说这个给他打到一百一，你通二百二直接炸。直接炸啊，没用，直接拆掉，这个除非你在外国用了是吧？这里的短截掉是一百一的。 哎，这管子呢？它上面本来是有那个全套的，这盖个帽子，这两个都有这种塑封管，你要干嘛呢是吧？没用，这个不影响，直接给它拿掉，而且影响散热是吧？直接这样固定就行了是吧？没任何问题。 然后我们给他通电测试一下，然后改这个一定要把高压保护切掉，不然的话最高只能调到五十七伏，就是超过五十七伏它输出就会乱跳，不行啊， 所以说要把高压保护切掉就能改到六十四伏。六十四伏输出没问题的，是吧？然后我们用这个逆变给他供电，这边十二点五伏限流一安，这样比较保险，现在他的电容充电功率比较大，我们直接测输出是吧？正极 输出六十四伏没毛病是吧？再弄个装壳，装壳测试，这个风扇要记得接啊。 ok， 已经装好了，没有问题是吧？然后现在他就输出输入应该是六十四伏多一点啊，他这个有点误差 是吧？输出的话最高可以调到六十点五是吧？六十点五，然后最低可以调到零，电流也是零到二十安，然后输出这个航空插头，这个航空插头不给力啊，要这个发热 过二十安的话，发热比较严重，是吧？我们看一下空载功耗，空载功耗只有一点七瓦， 然后现在给它烧开水啊，功率四百八十瓦，再往上加它又会保护掉的。 你看一下输入电二百三，输入电流三千瓦，因为它这个没有 pfc， 所以 说它这个电流它输入偏，电流会偏大，输入五百四十七，那我们算下转换效率， 现在烧开水啊，我们算一下转换效率零点八七，那这个转换效率其实很可以了，是吧？零点八七，百分之八十多， 这个电源转换效率在百分之九十以上，这个也有这个模块也在百分之九十以上，说明这个双管正极的这个电源转换效率还是非常高的，两个加一起都有百分之八十七，如果说你这个用半桥的电源转换效率非常高了，已经是非常高了，对吧？ 然后这个现在是长跑，四百八十瓦没有问题，再加的话这个电源会保护掉的，只能跑到四百八十瓦了。就是三百五十瓦的电源能跑到四百八十瓦已经很不错了，是吧？
02:32查看AI文稿AI文稿今天晚上呢，先把这配件整理出来啊，做一个电源，这个是金生窑的一百五十瓦的一个电源啊，金生窑一百五十瓦的一个电源，这个呢体积比较小，你看放到这个盒里面呢啊，宽窄度正好啊，宽窄度正好， 后面的绕空间，这是后面的导板啊，绕空间把这个接线柱带开关，带保险丝的。接到后面啊，接到后面的这啊做收入二百二的收入 上面这个空间呢在这盖子上面在这盖子上面啊，在这个位置就是这个位置开口啊，正好过来对，在这个上面，这是一个表 啊，可以升降压啊，这个输出是二十四伏的啊，可以输入输入交流电啊，输出就是可调的一个直流电啊，这是一个可调的一个表啊。 啊，完了，这边前面板啊，前面板在做各种输出啊，五五二 u 的 端子呀，或者说是 usb 的 呀，或者说是这种 type c 的 接口呀，做一些开关类的 东西，再做个指示灯啊，完了把这配件呢组装起来啊，做一个可调的一个移动电源，我都是有很多移动电源正在原计划只做这么一个小的啊，只做这么一个小的做跟那个 我那个露铁供电给我的这个露铁供电。这输出呢是 type c 接口的输出，必须支持那个一百瓦以上的才能带，但是电压有点低啊，电流也有点小， 完了就不好用，就自己重新做个电源，用二十四伏电源给这个露铁供电，完了也可以给小新的设备输出座椅可调。等完了装完之后呢，再发一个视频啊，现在呢先就把这些配件整理出来， 完了上面还想做一个可挂的挂件，不差二百二的时候，不差二百二的时候，直接用这个锂电池 啊，把这个锂电池插到上面，改这个表光电啊，改这个表光，这个直流电完了就可以输出给这个接口输出啊，自己所需要的电压啊，完了就自己瞎玩吧啊？喜欢就瞎搞一个玩。
