艾莫迅usb转485怎么安装驱动

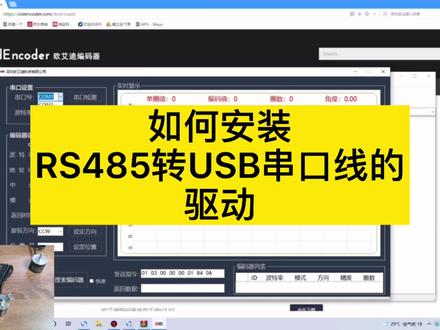

本期我们将介绍如何安装二 s 四八五转 usb 创口线的驱动。先把二 s 四八五转 usb 线插在电脑窗口上，如果你的线没有驱动，可以下载一个驱动精灵，百度里直接搜索驱动精灵就可以了，其他官网下载， 点击立即下载， 下载好后安装，直接一键安装就行了， 安装完成， 点击硬件检测，这里有个驱动管理，他会自动检测哪个硬件没装。咱们这个 rs 四八五转 usb 的线也属于硬件的一种，他就检测到这根 线就没装，那我们直接点击安装就行了， 按照他这个驱动一步步装就可以了。 好，装完之后我们在电脑的属性找到设备管理器，找到端口下拉菜单的这个矿物就是了。编码器与创口线接通之后，直接用欧艾迪编码器的上位机软件就可以扫描到这个了。 需要注意的是，欧艾迪上位机只能扫描到端口序列号十以内的数字，如果您的电脑端口序列号默认是十以上，那需要先将端口序列号改到十以内。更改方法，直接百度搜索怎样更改电脑的抗口或串口就可 找到了。好，本期关于如何安装二 s 四八五转 usb 创口线的驱动就介绍到这里，有什么问题可以在评论区留言，感谢大家的收看。

在崩溃的边缘哭 穷，是不是奔跑，在黑暗中追寻微弱的光？ 明明很累，却不知道为什么要坚持？残酷的 现在默默瑟了一夜半去。后来的寥寥的， no， no！ 是 不是奔跑在黑暗中追寻微弱的光？ yeah！ 是 不是奔跑，在黑暗中追寻微弱的光 明明很累，却不知道为什么要坚持残酷的 后来的老人， no， 白哥，后 来谁不是奔跑在黑暗中追寻微弱难关？ 有的现实在滴水，内心坚强的正直，他们 很累，却不知道为什么要坚持。

这是一款可以将 modbus 四八五信号转换为支持步进和四伏电机的脉冲方向信号的设备。使用它可以方便地用 modbus 四八五总线控制各种步进和四伏电机。 它的型号为 m b 四八五 p d。 它还有另外两种内置不进电机驱动的衍生型号。现在演示的是内置不进电机驱动器的型号。它内置了一个最大电流两安的 d m 三二二零数字化不进电机驱动器。内置驱动的型号无需外接驱动器即可直接驱动不进电机，因此 也可以把它理解成 modbus 四八五总线型不进电机，因此也可以把它理解成 modbus 总线型不进电机驱动器。这里需要用到一个 usb 转四八五串口模块和设备商家提供的调试上位机软件。接好线之后， 打开上位机软件，在左下角选择串口的对应端口，直接点击扫描设备，软件会自动搜索设备。接下来把设备的通信参数修改一下，把波特率改为十一万五千两百，校音位改成，其校音地址改为一百。内置驱动器的工作电流设为一点六安 八。细分以上两组参数要在保存并重启之后生效。点击参数保存按钮左边的下拉菜单，选择参数保存并重启，再点击参数保存，设备会保存参数并重启。现在设备通信参数已改变，点扫描设备让其自动连接。 接下来是单位设置，这里打算用全作为单位，那么就要知道电机转一圈需要多少个脉冲。当前的电机布局角是一点八度，电机转一圈会经过两百个整步 驱动设置了八细分，因此每一圈的脉冲就是一千六百，所以单位设置的分母为一千六百，分子为一，这表示一个单位对应一千六百个脉冲。 接下来设置速度可指定以多少转每分钟，或者是多少转每秒，不能够同时指定两种速度，最新指定的速度才是有效的。再次把速度分设置成为一百，要让电机运转起来，还需要指定它转动的目标位置，也就是指定电机转多少圈。 目标位置可以用绝对值、增量值以及通过移动量和方向进行制定。和速度设置类似，最后一个指定的目标位置才是有效的。向增量值输入一点，设置，再点启动，这样电机就会正转一圈。 把直接启动打开，这样当输入一个目标位置之后，就会直接启动，而不需要再点启动按钮。在增量值里面输入负一，点击设置，就会在当前的位置反转一圈。 点击坐标脉冲和单位的读取按钮，读取指示零。因为电机之前正转了一圈，然后又反转了一圈，所以它的指示零可以勾选读取按钮后面的方框，该数据就会被自动刷新。现在让电机继续反转一圈， 坐标单位就变成了负一，而坐标脉冲则为负一千六百，这与我们的单位设置是对应的。继续反转一圈，坐标单位变成了负二，而坐标脉冲变成了负三千两百。把目标位置绝对值设为零， 这样电机就会正转两圈，返回到零点。坐标脉冲和坐标单位积存器是可写的，如果要把当前的位置设为一个，其他的坐标值可以直接写入，这两个积存器是互锁结构，更改一个， 另外一个也会更改。比如把坐标单位设置成为时，那么坐标脉冲也会随之更改为一万六千。也可以使用距离和方向来指定目标位置，可以点击方向来对方向进行切换，把它切换成为正转，然后再距离输入一，这样电机就会正转一圈。 把方向切换为反向，再点击距离的设置按钮，这样电机就会反转一圈。通过距离和方向指定目标位置时，有一个特例，那就是当距离写零的时候，电机会无限旋转，这机制可以很好的满足类似水泵控制的应用。电机在转动的时候， 速度可以实时的修改，现在电机正在以一百转每分钟转动，现在把速度分提升到两千点，设置速度就会提升到两千。再把速度秒设置成为时，电机会随之做出反应。 可以通过加减速斜率调节电机的加减速快慢，就像汽车加速过程一样，电机也需要有加速过程才能转到高速，否则电机会直接独转，这是五十的加减速斜率。 加减速过程比较平滑，把它改为九十，电机的启动和停止会变得更快，需要根据电机的特性以及负荷的惯量来合理的选择。加减速斜率。需要特别说明的是，加减速斜率必须在电机停止的情况下进行更改。对于减速倍率， 它是相对于加速斜率的，当减速倍率设为百分之二十五时，就表示减速时间为加速时间的百分之二十五。 设为百分之二十五后，减速来得更猛烈，把减速斜率设为百分之零，这意味着减速是立即停止的，这会造成机械冲击。因此，高速工况时不推荐把减速斜率设为百分之零。

下面跟大家一起学习一下本地电脑紫金桥软件与云服务器上紫金桥软件之间的数据交互。 我们用到的设备有温湿度计模拟现场设备 usb 转四百八十五模块，用来连接本地电脑和温湿度计。有人 dtu 把温湿度计数据通过四 g 信号传送到云服务器上， 有固定 ip 的 阿里云服务器已安装紫金桥软件。 数据上云主要有两种方式，有线方式和无线方式。第一种方式，本地电脑通过 modbus r t u 驱动采集温湿度计信号。 云服务器上的紫金桥软件通过逆向连接，使用远程数据源的方式把本地电脑数据采集到云服务器中。第二种方式， 现场设备连接到 d t u 上， d t u 可以 插手机卡，通过四 g 网络将温湿度计的数据发送到云服务器指定端口。 接下来我们演示一下数据上云的第一种方式，有线上云。 首先我们把温湿度计通过 usb 转四百八十五模块连接到本地电脑，查看 usb 转四百八十五模块的端口信息。 在本地电脑紫金桥监控组态软件中新建工程进入开发。 首先把温湿度计的信号采集到本地电脑中， 选择 mobo lteu， 端口选择 com。 五、与温湿度计串口参数一致。 在数据库中阻太模拟亮点用来显示湿度和温度。 由于温湿度计的数据类型是无符号整数，实际值需要缩小十倍， 模拟亮点需要做量程转换， 这里只考虑放大或缩小的倍率即可。 右键选择数值输出关联数据库变量， 设置初识启动画面， 当前温湿度计的数据就被采集上来了， 数据当前在本地电脑中，接下来我们要通过互联网把本地电脑上的数据展示到云服务器上， 云服务器上已经安装了紫金桥软件，云服务器上的数据显示 本质上是从云服务器采集本地电脑的数据， 因为本机电脑没有固定 ip， 云服务器通过互联网找不到本地电脑，但是云服务器是有固定 ip 的， 这个是云服务器的固定 ip， 所以紫金桥软件针对这种情况开发了逆向连接的功能， 可以在本地电脑逆向与服务器建立连接，再通过远程数据源传递数据。下面给大家演示一下逆向连接， 在本地电脑紫金桥软件画面数据源下新建数据源 名称和说明随便写， 节点类型选择逆向连接服务方无固定 ip 方，本地电脑就是无固定 ip 方。给本地节点起个名字，后面会用到这里，我们起名字叫 server a。 主服务器 ip 地址填写云服务器的 ip 地址， 默认端口幺九九八零可以修改，云服务器上要开放此端口， 本地数据源的设置就完成了。 接下来配置云服务器上的紫金桥软件 新建工程， 在云服务器上新建数据源， 择逆向连接客户端， 这里填写本地电脑新建数据源的节点名， 使用代理步步勾 选数据源就建好了。接下来建数据库点 连接方式，选择数据源间连接， 选择刚才建好的数据源 连接向填本地电脑上数据库中的点名需要带参数 p v。 云服务器上的数据库点就建好了。 新建画面 运行后发现没有数据是由于我们本地电脑上的软件新建数据源后没有重新运行。 本地电脑重新运行软件后，云上也有数据了。 用手握住温湿度计， 云服务器上的数值也在变化， 本地电脑上的数值和云服务器上的数值是一致的。 数据上云的方式已演示完毕，下面我们演示一下。方式二，无线上云温湿度计连接到 d t u 的 四百八十五接口， d t u 通过四 g 网将数据传到云服务器指定端口。 先将温湿度计和 d t u 连接设备上电， 接下来通过手机扫描 d t u 上的二维码，进入 d t u 配置界面。 工作模式，选择网络透传模式，设置服务器 ip 和端口。如果是多台设备同时接入，需要启动注册包区别设备，注册包内容可以自定义，也可以选择设备四 n 码或 i m e i 码。配置好 d t u 后，重启 d t u。 下面我们配置一下云服务。 因为温湿度计是 modbus r t u 协议设备，所以要建 modbus r t u。 驱动连接方式选 gprs 设备地址是一， 设备厂家选择有人 gprs， 设置 tcp 连接监听端口二零零零零， 心跳类型，没有起用注册包，选择连接发送， 我们自定义了一个注册包幺幺二二三三四四五五六六共十二位。确定下一步完成， 云服务器上的 modbus 驱动就建立好了。在数据库里新建模拟量， 温湿度计的信号通过 d t u， 再通过四 g 网络传到了云服务器的紫金桥软件上。 数据上云的两种方式就演示完了。

朋友们大家好，今天给大家介绍一下 modbus router 驱动的使用。首先先进行驱动的介绍，该驱动实现的功能是在网关中不建立点位的情况下，将原总线的数据透传到别的串口，暂时只支持一个串口转发，以及支持网口 modbus tcp 转发。 注意只有 hmi 网关和 modbus 两种型号网关支持此驱动，因为需要开启 modbus 路由转发。 接着进行步骤讲解，驱动，选择 modbus router 驱动，这里的通道选择的 com 口是需要转发出去的串口，再启动 modbus 路由现场实际的四八五总线需要接在路由 com 处，端口号必须设置为五零三，网口和串口才可以同时进行转发。 接下来我们进行具体的功能演示，我们使用 hmi 网关进行 rtu 的 数据转发，仿真现场的实际通讯设备， 使用 mod 网关进行操作演示，建立 modbus router 驱动 通道，选择 com 一 口，将四八五转一 s b 的 串口线接入网关 com 一 口，进行数据的测试采集， 选择转发端 modbus 路由设置，勾选 com 两口，我们将仿真的 r t u 数据接入网关的 com 两口，模拟现场的实际设置。这里需要注意端口需要设置为五零三，若设置为其他端口， tcp 能够正常转发，但 modbus r t u 转发会读取失败， 无需见点直接上传工程。 我们打开 modbus pro 进行数据测试，读取串口线识别的 com 口为 com 目，网关的 ip 地址为一九二点一六八点一点八八，端口设置五零三，可以看到 tcp 数据转发成功， 再测试 r t u 数据读取，选择 com， 此时数据也能够正常读取。 以上就是 multiple router 驱动的介绍与使用，谢谢大家的观看。

朋友们大家好，今天给大家介绍一下 modbus router 驱动的使用。首先先进行驱动的介绍，该驱动实现的功能是在网关中不建立点位的情况下，将原总线的数据透传到别的串口，暂时只支持一个串口转发，以及支持网口 modbus tcp 转发。 注意只有 hmi 网关和 modbus 两种型号网关支持此驱动，因为需要开启 modbus 路由转发。 接着进行步骤讲解，驱动，选择 modbus router 驱动，这里的通道选择的 com 口是需要转发出去的串口，再启动 modbus 路由现场实际的四八五总线需要接在路由 com 处，端口号必须设置为五零三，网口和串口才可以同时进行转发。 接下来我们进行具体的功能演示，我们使用 hmi 网关进行 rtu 的 数据转发，仿真现场的实际通讯设备， 使用 mod 网关进行操作演示，建立 modbus router 驱动 通道，选择 com 一 口，将四八五转一 s b 的 串口线接入网关 com 一 口，进行数据的测试采集， 选择转发端 modbus 路由设置，勾选 com 两口，我们将仿真的 r t u 数据接入网关的 com 两口，模拟现场的实际设置。这里需要注意端口需要设置为五零三，若设置为其他端口， tcp 能够正常转发，但 modbus r t u 转发会读取失败， 无需见点直接上传工程。 我们打开 modbus pro 进行数据测试，读取串口线识别的 com 口为 com 目，网关的 ip 地址为一九二点一六八点一点八八，端口设置五零三，可以看到 tcp 数据转发成功， 再测试 r t u 数据读取，选择 com， 此时数据也能够正常读取。 以上就是 multiple router 驱动的介绍与使用，谢谢大家的观看。

这是按摩讯的 usb 转串口，三合一。好，我们打开看一下，这是转换器，这是数据线，把方口 usb 插到转换器上，这一头接在电脑上，这是三个状态指示灯， 最下面的是电源指示灯，上面两个是通讯状态指示灯。这里是二三二接口，可以接到您的设备上。 这边是四二二和四八五接口，他可以通过 usb 转换成二三二、四八五或者四二二。如果你是做公控的，那这个 usb 转串口是你的必备工具。
