cad 轴侧图的绘制，绘制轴侧图，我们就要先进入到轴侧图的绘制空间， 输入字母 s n 空格一次，下方面令栏里面有一个样式点一下，然后我们会看到有一个叫做等轴侧，同样点一下，点完之后它会要我们指定一个垂直间距，我们保持默认空格，一次 空格之后，就会发现我们的十字光标发生了一个变化。如果要是第一次进入到轴测图空间呢，我们需要按一下 f 九关闭捕捉到山格， 我们呢可以通过按 f 五这个字母键来改变轴测图的平面，比如左式俯视以及右式，那么接下来我们来绘制这一个图形，先把它删掉， 调整一下识字光标状态，也就是平面视图状态，然后输入 l 空格一次会这一条直线，在这里我们要注意一定要打开正交， 按一下 f， 改变方向，来到俯视界面尺寸，比如说咱们给他一个三百空格一次， 长边呢，给他一个六百，同样短边依旧是三百，然后让他们进行一个连接，空格结束，接下来我给他进行挖孔，在轴侧图里面，我们想要给他对向进行挖孔的话，我们用到的是画椭圆，然后等轴侧画椭圆这个方法。 先绘制好辅助线，然后输入一 l 敲空格，选择等轴测圆，点一下，找到它的圆心位置，点一次输入一个圆心半径，比如是六十六，然后空格画完之后，辅助线给它删掉。 在轴测图里面导圆角和我们在二维空间导圆角它的方式是一样的，同样也是 f 敲空格 指定半径值点一次，输入半径值，比如三百，然后敲空格，选择第一条边，选择第二条边，画完之后，按照我们的作图流程是完全可以将上面这个图形，它上面这个面进行一个 co 复制，敲空格，选择任意基点， 然后 f 五改变矢图，让它向下走一个六十，然后空格一次，再空格结束命令之后呢，就可以进行上下两个面的一个连接，使用直线命令， 最后我们再通过 t r 修剪命令，将那些个看不到的部分依次的进行一些修剪， 修剪完成之后，这样我们就得到了一个完整的轴侧图，这个呢是整个的轴侧图绘制流程，你学会了吗？关注我，每天学习 cad。
粉丝3.1万获赞12.9万
相关视频

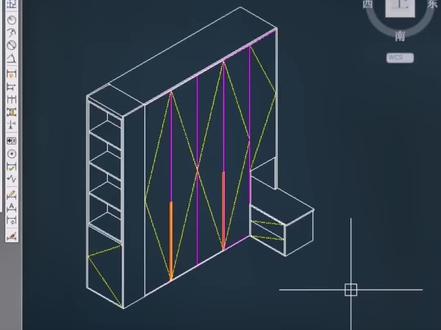

00:39查看AI文稿AI文稿z c t 空格点井外部实物程度选择外观图图 快速地生成一个衣柜的大致轴侧外观图 z 空格选择我们的侧面柜，点右键投上去 l t 拉伸六百 选择台面 z c 空格选择点右键点上去 z c t 点选内部输入深度。
430光速CAD绘图插件

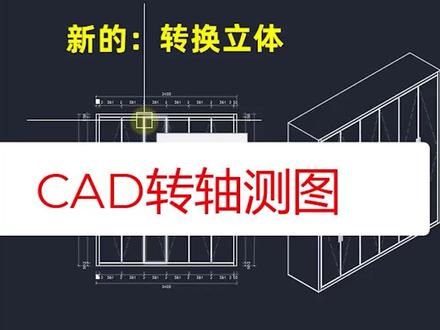

01:30查看AI文稿AI文稿我教传统 cad， 但不只是教传统，我们今天来演示一下传统方式，画一个柜子立体图，我们先看一下，边长是两米四，高度是两米六，好了，我们把平面图呢把它删除，我需要把它做成立体造型。 首先我们要在下方打开这个等轴测开关，然后呢 l 画线，点击 d 点，没有角度呢，开 f 八，锁定了高，输入二六零零 空格空格。 l 空格，画线方向不对 f 换往这边画一个二四零零空格，空格 好了，空格重复呢，再往这里画一个六百的深度空格，再空格。接下来再把这些线条呢复制到上面来， c o 复制，抓住一个点放到上面来，点击空格，然后再把这个线呢 c o 复制，把它搬到对面来，到这里一点 同样的数据的方法呢，就是把这个线克隆复制，把它搬到这里来放。那莉莉的造型就做好，我把它稍微移动一下，那这个造型就是整体用了三根线加 c o。 接下来我们教全新的方法，新方法用插件一键转化，我们输入 z c t 空格，给六百空格框选这个柜子，让电脑自动画图到右边，只要一点击这个立体就画好了。 别人一个小时顶你一天的时间，不是因为你话多慢，是因为你缺少了这样的工具。跟老师学传统，我送你这个插件。
113宏烁设计CAD专场

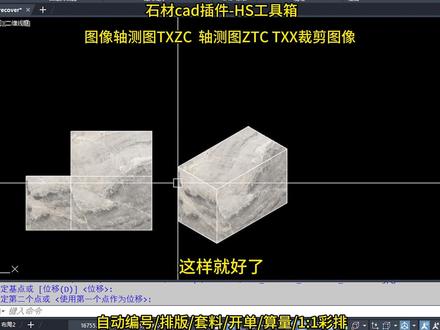

01:19查看AI文稿AI文稿如何在 cad 中制作这种仿三维的连纹效果图？第一步，先将画好的三个展开面，做成三个多段线，放到图片上方。第二步，使用 t 叉叉批量裁剪图像空格，选择多段线空格， 往右边拉出来，先将图片裁剪出来。第三步，把这一个立面单独放出来，使用轴侧图命令 a、 c t 空格选择多段线空格， 输入厚度，也就是这一个的宽度，比如五百空格，点击鼠标往右边拖动，转换成仿三维的轴侧图。第四步，使用图像轴侧图命令 ex z c 空格选择图片， 在弹出的对话框中，这一块是右视图，就选择右视图，角度默认三十度，点击确定， 程序会自动将图片变形，变成右视图的造型。选择基点，把它移动到这里。再次重复使用图像左侧命令空格选择图片，这是左视图确定还是自动创建好， 选择基点，移动到这里。还有最后一个盖板，图像轴侧空格，选它，这是俯视图确定，等待程序运行，然后选择基点，让它移动过来，这样就好了。
260石材CAD春哥

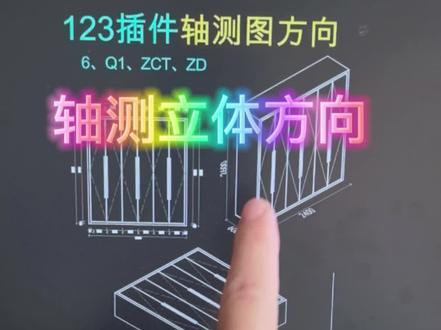

02:18查看AI文稿AI文稿收到同学的问题，这个轴测图为什么是躺在地上的，而不是像老师这样立起来？我们来说明一下来，首先我把这个右边的图呢删除 我们 delete 的 键，删掉，输入的快键呢，是 z c d 啊，输入 z c d 这三个字母就是做轴测力的命令。一秒画完空格， 他呢会问我柜子有多深，我要六百，可以输入五八零。好了，空格一下确定了之后呢，我们首先框住平面图，这个没问题，选完了之后呢空格一下确定选完了， 这个时候非常重要，你往右呢，你看到这个红色的线吗？如果往下一点，他就变成了哎，躺下来的了。这两根红线代表他是这个效果， 如果你往上一点，哎，他只有一个红线，就代表方向直往这往右边坐，但你也可以往左边坐，所以我们是往右边坐好了，点一下，确定方向，找一个位置，就这里吧， f 八也可以关掉，然后你可以随便上下移动位置一点， 他就自动生成这样的立体角度测图。如果我们想亲自测评一下这个躺下来的，或者往右往左都可以对 c p 风格，然后呢给六百，之后呢框选这个对象， 往左边呢，点击，然后呢找的远一点，这个因为他要往这位坐过来，往回坐过来，所以远一点一点，那这样也能做出来。 好了，我把躺的删除，我们来做一个躺着的，输入 zct 空格，给他六百 框，选你的榻榻米立面空格，然后你往右下角，你看这两个是红的。好了，点击一下，然后找位置放，这个时候他就是躺着来的， 所以如果你 zct 空格六百好了，找位置你也可以直接一点看好了，他躺的方向就是这样的， 所以呢老师呢，今天就把这个方向说的清楚了，大家以后就不会出现啊，躺着的不用担心，往正右边点就这个，往左边是这个，往右下角是这个，往左下角是右边这个。 如果你也需要这样的插件的下方链接，可以直接购买，或者来我这边我教你。

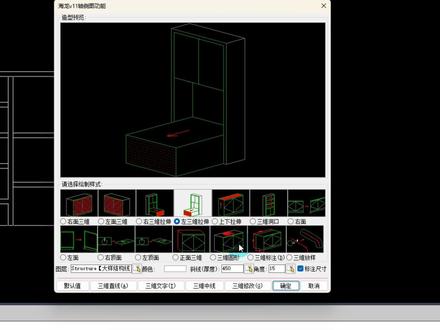

00:32查看AI文稿AI文稿书桌组合柜如何二维变三维？今天教你用一个命令三步搞定！首先双击左面三维秒变轴测图，然后双击三维洞口 进深厚度任意设，线条颜色任意改，再选择三维拉伸 三维书架柜就搞定啦！最后 a a 添加人物 s q 换一下次序完成。

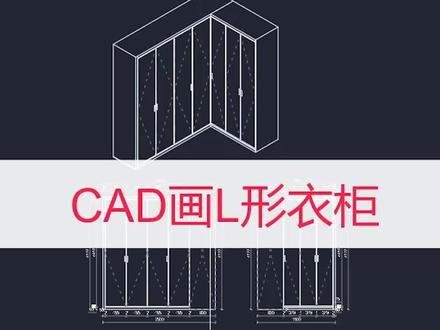

01:04查看AI文稿AI文稿挑战一分钟画这样的 l 型转角柜，我们首先呢把原来的图式删除，我们首先输入快键的是 z， c， d， 这个时候给深度六百框选左边的衣柜，在他的右边这个红色线位置，点击一下好了，找到一个位置来放来，我们放在这里，点击 好了，当我们画完了之后呢，这个位置要向外伸展出来一个柜子，我们要把这里的线条给它删除，随意删除，这些都不要好了，那让它长出来多少距离呢？只有看旁边的柜子有多长， 一千八减掉六百，那还剩一千二，所以我们输入 ls， 让它长出来一千二百，好，点击它就向外扩展一个柜子 好了。那接下来我们再把这个平面放上去，输入 t y 框一下这个右边正问的柜体，选中了空格，点击到柜子的这个位置，注意绿色线在下一点击就做好了，有细节大家再完善一下，如果你也需要学账的技能，来我这边一起来学习。

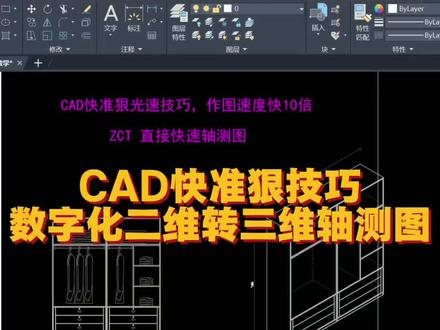

00:48查看AI文稿AI文稿cd 光速技巧， cd， 我 们通过这种平面图如何快速转化为这种轴测图？大家来看一下，看到没有？这是我们的平面啊，转轴测，同样我们来看一下怎么去使用它，比如我们把这个轴测图往右边移动一点啊，我们来看一下， 我们只需要输入一个快捷键 zct 轴测图的缩写。好，假设我们轴测深度是六百空格，我们选择这个轴测图 空格，那么同样我们鼠标左键点击一下，然后往右边给个方向。好，那么这个时候大家看到没有，这个轴侧图是不是就直接出来了？ 好，那大家注意一下，这个同样是借助我们 cd 一 二三插件啊，通过这个插件大家可以对我们的全屋定制作图效率翻两番。好，谢谢大家。

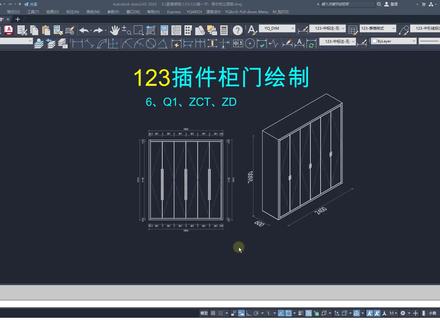

10:56查看AI文稿AI文稿上一期呢，我们讲过一二三插件的安装，那这一期我们就来正式使用一下这款一二三的插件， 插件的目的就像一辆小车自动驾驶，但是前提你要先会 cad 基础。好吧，那我们来画一个长度是两千四好了，高度是两千六的衣柜，我们呢把这个图的平面图删除了， 我们就从基础开始，因为我担心有东西完全没有学过 cd， 突然想用插件还是有难度。那你要先会我们说的基础矩形，这个在老师的基础课程有教 i e c， 没有学过基础的，那就先去学习老师的基础课程，我们试一下开头字母三个 i e c。 那 基础课程我们有详细教，开头字母就是快键，我们试了矩形的十三个字母。来吧，先定一下框架， i e c 空格 点一个点拉起来，这个时候我输入二四零零，然后呢逗号输入二六零零，输完了空格，那矩形呢？就画完了。那我们在这个过程中呢，我们要激活的是偏移，以前你学过欧偏移也可以， 那如果用插件的柜体呢？偏移是一，所以我输入一就能偏移来输入一个一空格，我偏移收口呢是五十，空格左边五十，右边五十，如果你收到是底部，我是六十，你看到 u 了吗？ 这里有一个数字呢是 u， 可以 输入改大小，当你 esc 退出，然后再使用也是可以的。你说老师我输入 u， 那他就问你新的数据是多少？我给六十空格，那底部呢？就是你靠近哪里，就是从这里开始一点六十好了，上面也默认六十吗？那我要是 esc 取消，注意不能空格 esc 或者右键取消命令，然后再输入空格重复， 哎，空格能重复五十空格，那上面我用五十点击 esc 取消，所以它在使用命令的时候呢，你要看好它用什么取消，一个 esc， 一个鼠标右键，它不能用空格取消， 这个有点特别啊，那我们接下来看一下门板怎么换。比如说封板我都做完了，收口也做完了，注意先点两侧，再点上下，因为我们要求是先有两侧 再有上下啊。谁先都不要紧，反正就是先有两侧再有上下啊。那现在我们要做的是门板，那门板的快件呢？这里编号代码写的是六，我们来试一下。首先我们要输入的是一个字，六， 所以当老板呢，用数字六就能换门了。以前学 d， i， v 的， ceo 等分的， o， p， e 等分的，那现在六，然后呢？这个时候输入门的数量，不管这个，因为我们可以通过减号键减，加号键加。那老师你是怎么会这些快捷键的？他跟我们学会的 cd 基础是一样的，下方二七零零就在这一排， 那这一排呢？有 s 可以 设置，我来放大给你看。 s 设置加号减号可以调节开门线，可以关闭连，还有临时可以改门的造型。呃，加不加拉手有反弹器，就用 q 关掉拉手。 l 呢？能切换长短拉手，来吧，常用的也就这些，你可以测试嘛，比如说我用 l 切换短拉手， l 切换长拉手。 哦，那如果老师我不要拉手，那就输入 q， 没有拉手，我不要开门线呢，就输入一个 k 啊，这就是看左下角来提示来操作，所有的快件呢，都是按照这个操作来的， 所以大家要学 c， d， 要学好二级命令，这是基础，我们在基础课程都有教的。所以我要 k， 要拉手，我要 l 切换短拉手，长拉手来。呃，首先切换出来之后呢，如果你一点他就做完了， 那做完的时候呢，你要考虑要不要缝隙？呃，这个是一开始要设置好的，不是我点完了才考虑的，你看我有缝隙，是因为我一开始就设定好了，所以我复制一遍给他演示没有缝隙的门，我选中了 ceo 复制这 cd 基础，复制到对面来，点击 好了。这个状态下呢，我把门删了，我给你演示缝隙。怎么加的？输入六空。那我们这个状态下可以输入 s 设置看看。 s 设置呢？是我看了左下角有提示，所以我设置的时候呢，这里有不同的门式的款式，你看这里有各种门门的预览，大家可以在这里输入你想要的门式。长什么造型的？有欧式的，还有很多种款式，你可以选选出你喜欢的弧形门 啊，选这款也可以，他就都是这款啊，这里有很多款式，那我刚才选的默认就是平开门，就一根直线，一个矩形的。 右边呢，有短拉手的造型，长拉手能切换。这里还有其他款式的，短拉手，长拉手，各种各样的拉手，你可以去选择，因为太多了，老师就不一一演示，反正你选一款。我用的是长拉手这款。好了，这里有一个设置短拉手，设置长拉手，一点设置它就设置成功。 那如果你说老师我要设置门缝呢，那右边就有看到吗？右边就有这个缝隙。呃，前后左右，比如说我一门到顶，上面我留五，你可以设置的，我下面留十五，那一门到顶直接就留缝了。 好的，那老师我要二呢，就四周都是二，中间也是二的，因为门呢，有外围的四周还有中间的缝隙，它都是二。那我可以设定好一个门缝，设置好，这里就有了一个二，二是我上次设置过的，默认是零，没有缝隙。 如果我选了以零的位置呢，就是由拆单来设置，那就确定，然后输入六空格，那这样的话，我只要左边，注意往左边是均分的，就是左右对称开门的，往右呢是不对称开门 就是能看到这两个门是不对称的啊，就相当于它不是对开门，所以往左边是对称式的，然后一点就做好，那我们来标注一下吧。那刚才我们说的门，那你还可以用 q 一 来标注它，这里就是标注一个 q 一 智能标注，就这个命令能让我们快适应。以前我们经常要标注内部结构的，所以我输入 q 一 空格框，选这个有缝隙二的空格一点，那这样的话缝隙就做好了。 那有同学说，老师呢，我要不要缝，那就刚才我设置的这个来 q 一 空的框，选我一点，就没有缝隙了，这样就没有缝隙。 那还有同学说，老师我的柜门为什么不一样大？好了，那这个时候你要知道六空 s 设置这个地方有一个取整，你可以说让它这个电脑等分的时候，它会自动约等过来取整，如果你要绝对分分呢，它会自动把门都做成一样大， 所以我平时我是选绝对均分，大家可以尝试去用取整。均分好了，这里可以设置你的缝隙，你先输入嘛，输完了你设置一下就有了，这个状态下呢，设置门洞，我先测试一下， 我呢可以四周顶部呢？我想要顶部呢。是啊，这里写了上，那就第一个是上，那第一个是上的话，我就输入给到五，然后呢两侧呢，下的是十五，对吧？呃，其他的都是中间左右好了，都是二， 那都给二，都给二。那这个第四呢？就是我做一门到顶的，确定那一门到顶，其实你就不需要这个板材了，因为你是下沿盖住了，所以这样就可以了，两侧就是有收口就行。 然后呢，输入六的时候呢空格，因为同学一门到顶，你可以这样去设定的，然后呢我一点就做好了，那下方呢，它就是缝隙，是十五的，一门到顶，你看这里就直接落到底了，然后上面的话就留有这个五的缝隙 啊，那这就是不需要看到上面的顶和底的角。然后呢， s b z 这个命令可以删除所有的这个标注，可以再标一次 q 一， 空格 再标一次，但不删也能标啊。于老师，我不删，我能标吗？我也可以后退演示一次啊。就是，老师你看这样的标不对呢，就再来一次 q 一 啊，框选对，选空格，再点一次， 它呢也会重新标，但是它会混乱，所以我建议大家试删一下。对，怎么删的？找到左边的这个叫标注，这里有一个删除标注 s b z 好 了，把标注删除 s b z， 然后框选删除好了，再输入 q 一， 这样的话我们的标注就能一键标好了， 那这样标注就标好了，干干净净，我们的缝隙就是十五。好吧，所以如果你说老师呢，我还需要别的款式，你可以按照你的想法去设定就行了，如果遇到不明白的就在群里问一下一二三专业客服就行。 那如果你这个平面会了门板了，比如说我要画丽丽的造型，那我就用 z c d， 那 z c d 呢？是来自于键插件的左边这个三维空间， z c d， 所以 我输入一下 z c d 六百框选这个对象，往右呢，只要指定一个位置，就看到一个红线，就靠右坐，然后这里一点就做好了， 那如果你做错了呢？ z c d 空格六百。好，框住了之后，李老师我这样点，你看两边有红色一点，他就躺下来了，就像做一个床，这个可以，但你不是做床，对吧？所以你让他躺下来就是看到两边有红线的，那如果老师左边呢，我要出 z c d 空格 啊，你可以五八零也可以啊，这个数数据可以看五八零。然后呢方选对称空间，你看左边有一个红线一点好了，到这边来放也可以一点，他就往左边长。 所以有一天你熟人想做一个 l 型柜的时候，你可以把两个面做好放到这来，他也能实现 l 型的拼接啊。那这样的话，我们可以分出来一个一个做，那老师已经做好了，那标注一下，再来一个 z d， 这个 z d 呢？ 输入 z 和 d 就 行了，所以，所以我们输入 z 和 d 两个字母。呃，敲空格一下，你如果需要设置文字大小，可以输入 s 啊，如果你不需要设置呢，就直接点空格，那你标准如果字太小了，那你还是要设置的，所以我 z d 空格输入 s 空格，这时候你他会问你文字要多高， 偏移角度它这里默，但默认就行，我们不用调了，如果你要调，箭头再大一点也可以，这个高度我给的是一百五十，如果你说一百五十不够大，你可以再改啊，这个数据你可以改一百八，差不多吧，一般室内设计一百五左右就看得见了， 我给一百五啊，确定一下啊，然后呢，再空格一下，就能直接标这些线标，空格重空格两次重复，然后再标这个侧面， 那同样这边呢，空格两次呢，标一下它那五八零就出来，因为刚才我用的是不一样的大小点，这个边啊，注意放大点这个边就好了，往下往左，你鼠标指路，对了，狠一点过来，多一点一点就好了。 呃，那这就是我们说的今天我们学到的就是第一节课呢，至少大家已经学会了立面图是如何绘制的，带门板的，有缝隙的都能设置，所以你可以设计出你自己的模板和类型，包括门缝的模板设置， 而且要看出它的一个字，上中下左右就黑了。那今天我们就说到这，大家亲自去试一下吧。
00:51查看AI文稿AI文稿这就是你们想要的 cd 自学视频课程， u 盘打开 cd， 不知道从哪里着手，从哪里开始学？把 u 盘插到电脑上，打开 u 盘就可以开始观看一百五十节高清的视频课程。第一周，熟悉软件界面，掌握基本绘图工具的用法。 第二周，学习各种图形的绘制以及图纸的标注。第三周，学习轴侧图的绘制与标注。第四周，学习各种三维零件的建模。老师把以上所有内容全部录制成了高清的视频教程，放在这个 u 盘里，一百五十节高清的视频带你从零基础系统学习 cad， 包含 cad 的 二维图形的绘制， 轴侧图的绘质，三维实体临近的建模。还有 cd 软件安装包的视频教程，常用的 cd 插件安装包安装教程全部都放在这个 u 盘里。打开视频无需网络，没有任何限制，长期有效就在左下角小黄车。

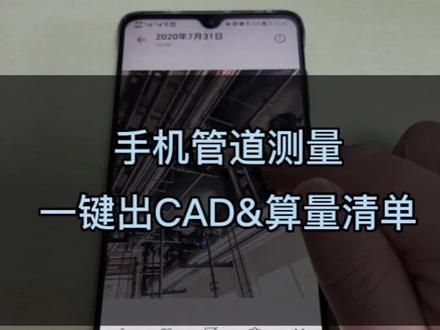

05:00查看AI文稿AI文稿现在测量的现状就是在现场在纸上记录所有的信息，然后回 c， 回办公室画 cd， 这样来来回回的效率啊，有可能会比较低。等一下， 现在我们用手机和一部测距仪就可以实现，一部测距仪就可以实现这个项目的测量，然后一个项目基本上一个人操作嘛，然后点一下这个，这是所有在绘制的一些项目，就这个可以放大， 可以说一下，我们再看几个啊， 就这些数据，在 这些数据在前端就可以在车间里面用测距和手机直接绘制，然后就能导出 cd 和准确的所有的算量清单达标。说绿色的管子多少米，然后中间这个是一个一个配件，然后这个是一个配件，这个就是另外一个管子，那我们如何来操作呢？我演示一下啊，给大家看一下达标。这边我们要接一根管子出来， 就是我们有一个测距仪，然后测距仪是跟手机能够连接的，然后我们就直接可以绘制打表这样的一张图，对吧？我们再画这个怎么画呢？先把放大，放大之后我们在这边选一下管道，管道的话我们在这边点一下这个起始点在这里，然后我们可以拖出去，然后我们侧长度，侧长度就数据同步，然后按一下也可以，然后再往这边画也可以， 当然你也可以手动输入这个长度啊，手动输入长度也可以的。 ok 了，那这个会比较方便啊，自动输入长度会比较方便，比较准确。然后然后我们换一种管道，换一种管道我们就换一种管道，颜色会变的，就是颜色会变的， 每一种管道可以标不同的颜色，这样子的话，这样子的话更容易分辨，更容易分辨的也是就阀门，阀门点一下，这些都可以后台预制的，先上传上去的，等一下，然后按住往上拖 啊，看不清楚啊，可以放大一点啊，阀门按住往上拖，然后这个还可以转方向，就是根据你这个方向来定的，等于是 然后随便找一个 p e 的这个结构，这图形也都是提供的，等于是 cd 的图块给到我们就可以了，然后这个可以转，等于是根据 cd 的图纸，然后管件也是按一下往上拖，就是这边有一个管件，天然添加 支架，支架就是一个叉，连声 就不匹配，还会有提示，然后这个转的话是这样的一个转法，就是每个不一样，那这张图的话直接能导出 cad， 在 cad 上就可以有，我等会再演示一遍 cad， 电脑端的可以导出，而手机端的话就很简单，就是现场绘制， 在手机里面，以前是在纸纸上绘制，现在在手机里面绘制，绘制完之后 cad 不用画了，直接导出来，而且有算量清单。 那这些这些都是在实际应用当中的内饰，都是在实际应用的，这个就整体的过程都是在实际应用的，我们软件已经有落地能力，实际操作的每一个选项他都可以都是有东西的，就是一个工地一个人画上 两到三周， 这每个项目都是有东西的，那这 些都是在电脑上也是有的，画完之后同步成功就会在云端纯素，那这个是后台的，刚才那个那个案子后台的一些，就这边都是的一些已完成的这些 这些功底，那我们挑一个举个例子来讲，这个我们这边点一下，在这里点一下下载 cad， 那我们就可以就可以下载 cad， 我们直接能打开这 cad 这个文件， 就这 cd 文件里面都是有东西的，那我们可以再换一个啊， 我们看一下这种 打开一下，就这些都是实际已经画好的， 就是就跟手机端是一样的，就这些配件啊，什么都是可以拖上去的，配件都是可以拖上去的，这些都是画完的，等于是在手机端全部已经画完的， 那你可以再下载一个啊， 你像这个你都可以都可以按实际比例来来看的，等于是 当然有简单的，有复杂的都可以。如果下载这边清单， 那么直接可以查看这个清单里面有多少东西，就是直接可以下载的，所有的数据我们都可以手机端换完，所有的数据都有了，就是。
00:26

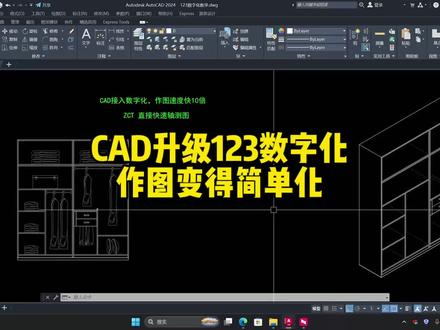

00:32查看AI文稿AI文稿cd 升级一二三数字画作图简单化，我们看一下如何快速实现右边这种透视图。这个衣柜的啊，我们只需要输入快捷键 z c t 空格，然后假设这个柜子的深度是六百，我们输入六百空格，直接从左往右框选这个柜子。 好，框选好了后，我们空格点击一下往右拖出来，点击一下就可以直接完成这个轴侧图的位置。好，这也是我们一二三插件的强大功能。本讲到此结束，谢谢。
