橡胶鞋底实用配方份怎么换算生产配方
下胶配方含胶率并不是越高越好，先点个赞，下面的内容更精彩！含胶率越高，弹性形变越大，压出膨胀比越大。一般含胶率在百分之九十五以上时，很难压出 含胶率在百分之二十五以下的胶料。如果不能合理确定软化剂品种与用量，也不容易压出。一般压出胶料的含胶率应控制在百分之三十到百分之五十之间。所以，正确计算再生橡胶配方含胶率，可在保证产品质量的前提下，有效降低原料成本与生产能。好。 那你知道橡胶基本配方含胶率公式是什么吗？记得收藏，以免下次找不到。橡胶基本配方含胶率计算公式含胶率等于一百生胶质量分，除以胶料总质量分乘以百分之百。再生橡胶的作用是取代一部分高价原胶生产橡胶制品，有效降低原料成本。使用鸿运在 生胶取代生胶时，一般使用再生下胶中的有效橡胶分。比如鸿运轮胎再生胶使用一百份，和生胶三十分相当。以鸿运再生胶取代二十份生胶时，计算公式为二十乘以一百除以三十，等于六十六点七分。即需要使用六十七分左右的轮胎再生橡胶可以取代二十份生胶。 使用再生胶取代部分生胶。降低下胶制品生产成本时，需要综合考虑产品用途、质量要求，配合再生胶的目的、 产品市场价格等，决定下胶百分比后，再确定再生胶与天然下胶合成下胶的添加比例。想要了解更多关于再生胶或下胶制品知识，欢迎下方评论留言或私信我。
粉丝8124获赞2.9万
相关视频

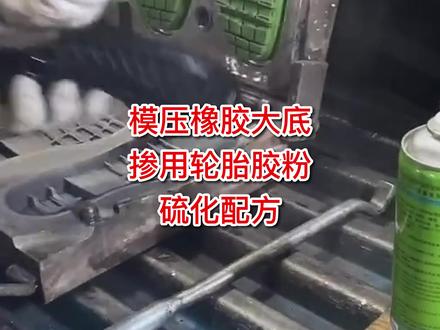

01:35查看AI文稿AI文稿磨牙橡胶大底慎用轮胎胶粉轮化配方及配方优化一、天然橡胶加顺钉橡胶加轮胎胶粉生产磨牙大底使用配方 天然橡胶六十份，顺钉橡胶四十份，轮胎胶粉一百份，氧化锌五份，硬质酸零点六份，防老 gsp 一份，白肽黑四十五份，黄丸油六份，古马龙树脂六份， 归玩五连剂二点二份，白肽黑活性剂两份，促进 gd 零点三份，促进剂 dm 一点五份，促进剂 tmtd 零点三份，硫磺二点一份，合剂二百六十二份。 二、天然橡胶加冰本橡胶加再生橡胶加轮胎胶粉生产磨牙大底使用配方天然橡胶四十分，丁本橡胶六十分，再生橡胶二十五分，轮胎胶粉二十分，氧化锌五分，冰质酸三 点一份，炭黑 n 三三零六十份，机油十份，古马龙树脂十八份，陶土三十份，工业值五份，促进 gm 零点八份，促进 gd 零点七份，促进 gcc 一份，硫磺二点二份，沈阳酸零点二份，合计二百八十一份。 三、磨牙橡胶大底使用轮胎胶粉降低成本配方优化要点再以天然橡胶、丁本橡胶或肾丁橡胶为主要原料的橡胶大底配方中采用轮胎胶粉降低成本。建议使用六十到八十亩之间的轮胎胶粉，价格不高且掺和效果更好。 想要进一步降低磨牙大底生产成本，可以在含有轮胎胶粉的磨牙大底配方中适量使用轮胎再生胶、胶鞋再生胶等。想要了解更多关于再生胶或下胶制品知识，欢迎下方评论留言。
120鸿运再生胶
02:38查看AI文稿AI文稿橡胶制品成本高，快用鸿运再生胶。今天与您分享一个关于鞋材橡胶部分采用轮胎再生胶参考配方。 但从天然橡胶制品制造成本来看，由于天然橡胶价格高，且价格波动大，因此很多天然胶制品厂家开始在配方中添加一定量的轮胎在社交 减少天然胶用量，降低生产成本。本次配方中将会用到鸿运三号再生胶。拉伸强度使一照盼扯断，伸长百分之三百八，上市硬度四十八度，吸度莫属四十目。具有低门呢高强力、比重小、弹性好等优点。 如果想要了解更多产品或详细内容，请搜索鸿运再生胶。配方如下 黑色橡胶大底配方天然橡胶一百份，轮胎再生胶五十份，氧化锌四份，硬质酸二点五份，防老剂偶尔的零点五份。炭黑 n 三三零六十份，陶土四十六份，机油十份， 古马龙八份，促进 gd 零点八分，促进 gdm 零点六分，促进 gm 一份，硫磺二点二份，合计二百八十五点六分。 海绵中底配方天然橡胶十分，轮胎再生胶一百五十分，防老 gd 零点七分，陶土十三分，机油三分，黑油膏十六分，发泡 gh 一点四分，小苏打四点八分， 民共三点二份，促进 gm 零点六份，促进 gdm 零点七份，促进 gtmtd 零点一份，硫磺一点八份，合计二百零五点三份。 李后跟配方天然下胶八十五份，丁本下胶五份，轮胎再生胶一百一十份，氧化锌四份，韵质酸两份，高耐磨卢黑四十五份，轻盖五十四份，陶土六十份， 机油十五份，工业指二点五份，促进 gm 一点三份，促进 gdm 零点六份，促进 gd 零点九五份，水杨酸零点二五份，硫磺四点四份，合计三百九十份。 喜欢的话记得双击收藏加关注，下期继续您分享。天然橡胶胶管采用轮胎再生胶参考配方。
38鸿运再生胶
10:36查看AI文稿AI文稿大家好，这里是橡胶技术李秀全工作室，今天咱们讲的是这个实验室的配方，还有呢课本上的配方怎么转换到这个车间的一个生产。 首先看这一张图，左手边这个叫小六寸，就是小开电机，一般的是这个实验室常用的一个设备。 实验室人员一般的就是做这个配方设计的时候，就是客户给了一些技术指标或者样品的时候，他们就是要这个生胶，按生胶的质量份，也就是重量以一百克 或者是二百克就是一百的一个整倍来设计，就是写这个小配分，比如写 n 二，一百就是说的克。 下边就是仰卧心，就写歌舞，就是这样的一个意思啊。右手边这图就是咱们大家伙车间很常见的就是生产的上上面就是翻斗式迷点机，下边就是这个开放式开电机， 一般的咱们电机是车间常用的，就是三十五升，五十五，七十五，一百一。再往上就是下落式的， 有幺六零，幺九零一，还有一些那个二六零啊，二七零啊，甚至跌到四四零。下边开电机，咱常用的车间就是从十二十四十六十八或者二十二等等啊。这是简单介绍一下， 这个图就是咱们很常见了，这是课本上截的一个经典的一个图啊。 咱这个最左手边写了一个祖粪，祖粪就是咱的一个材料名称，第一个 n 二，他是天然，这些不会，可以通过百度上搜索他是什么意思，就写个橡胶 n 二就可以分出来了。橡胶 s 就是硫磺， 下边促进剂 m， 氧化锌，硬质酸，炭黑，这是他的一个材料名称，在这第二行写出来一个质量份，写一个份数。一般的咱们实验室刚才说了是以克重，就是一个克，或者这样这个克一个克重， 写的天然一百硫磺三，他们的总和就是一百六十一克。这是咱实验室里边常用的一个配合。有时候刚才说了，有时候的怕压的不均，咱会把这个天然变成二百， 就是总配合，就是幺六幺，再乘以二，变成三二幺了，三二二了啊。下边就是这个质量的一个分数，就是他的重量在这个里边的一个百分比。咱们这一些老外或者咱们客户会问他这胶好不好啊？为啥？因为咱们这个 配方里边一般的是胶占主要的，也是成本最高的，所以他们会问一下咱们含胶率多少啊？含胶率就是这个六十二点二。六十二点二是怎么来的呀？就是这个 天然胶的一个重量，就是生胶，不管有的配合时有天然胶，有钉本，就是好几个都是加在一块， 他的一个重量比除以他的一个总重量，一幺六幺乘以百分之百，就出来的是这个六十二点二。大家伙可以 拿计算机复试一遍啊。下边这一些一点八呀，多少啊？这都是百分比，最后是百分之百，都是总重量百分之百。这一块大家伙知道 这个体积分数一般的老外好用。还有一个就是咱们车间，比如咱这小配合变成大配合的时候，就说用七十五升啊，或者用五五十五升的时候，咱们知道有一个经典比例，就是按他的这个系数，零点七五 到这个零点八零，但是到零点七五，零点八零，他这个空间里边能添多少东西啊？ 他就是这个体积比也有一个很重要的，就是体积比要有这个后边这个密度，就是材料这个密度他有要求，就是这个前前面的重量，然后一 除以这个密度出来的一个体积，后边有个体积啊，就是体积，他这个体积从左手边这一溜出来了，这一溜体积最后有一个总和， 就是体积的总和，就是咱刚才说了，咱这个迷恋机要能放多少，但是这体积的总和他再除以天然胶的一个除以他这边的一个体积出来数就是百分之七十六。点七。 那这个质量配方是干什么的？就是咱们常用的就是车间要用的一个配方，就是重量配方，又称又称一个重量配方，就是咱们车间要乘凉 重量配方。他这个一般的，你看写的八十公，八十公斤的，一般的就是得用到这个配方，含焦率将近达到六十二，一般呢他就需要七十五升，这是凭经验啊，如果用五十五升应该是装不下的，用七十五升米面装那个是最合适的。 他这个是怎么来的？就是这个质量，这边质量一百乘以一个，就是大概自己算的啊，按七十五乘，八十乘以一个五十的一个倍率， 这五十的倍率就是这个想用八十公斤除以幺六幺大约等于五十啊，乘以出来的话就是五十公斤。他的倍率是怎么走呢？这边你看着他公斤，你可以把这个种植量份，这边刚才不是说克吗？你也可以给他想想千克， 要是千克，别的都是千克，他这边一百变成五十，怎么变啊？那就除以二，每个数都除以二，出来的数就是这一溜啊。 下边就是给了一个简单的一个例子，就是咱们用五十五升含焦率四十八的比重在一点二五的这样一个配方设计，五十五乘以零点七八到零点八零或者八五随随你啊。就是咱写的零点八零乘以一点二五的密度，大约他这个 要承重到五十一到五十五公斤，就是要用这个五十一五十五。咱为什么的后下边这边弄了个乘以零点二五， 这乘以个零点二五。为什么要乘以这个零点二五？因为咱后边要是那个什么 量的时候，每个小量。因为他要用称吗？他尽量的是在一个整的数好称，有时候点咱这个数，不整的话，就是咱最后称完了数，咱还得要他那个什么稍微缩写一点，就是让他那个称的时候就好称量。所以咱自己选了一个零点二五 五十二点二五，就是二零九乘以零点二五，五十二点二五。但是这个天然胶咱刚才说了，咱也可以给他按成公斤，咱就不按克了。就是八十公斤乘以零点二五，八十乘以零点二五， 他等于多少？等于二十，就是二十公斤。那等同下边丁本、阳和心等等都一样，丁本咱再算一个啊，就是二十乘以 零点二五，等于五公斤。这是他常用的。就是下边易拉六出来了，看下一题啊。你看吧，他转换完了，就是天然二十公斤， 钉门五公斤，最高总重量是五十二点二五，这就是五十五升。亚洲含胶率四十八百分之四十八含胶率，天然胶的一个配方。 但是咱这个东西，咱要是想让他用七十五升下那 二零九，那咱将近这个刚才大家看了，将近得要用到八十多公斤。那就是让这个二零九乘以零点四， 他等于多少？基本上等于八十三点六。 应该是八十三点六啊，八十三点六公斤，他这个不好用啊，那咱这边接这个，就是咱这天然胶，那都该乘多少的，就是八十 乘以零点四等于多少？三十二公斤对吧？这就是三十二。那丁本呢？丁本在刚才的说乘以零点四，那就是八公斤。 但是数值呢？五乘以零点四，那基本上就是二，对不对？就大概这样算下来，最后的一整合出来数，将近是八十三点六。 但是咱看这个配方啊，这个配方你看啊，咱有些料好压，有有些料他不好称。比如咱这个炭黑， 刚才说了，有时候你给他算的比例，他不好称，弄个六点二五公斤对不对？二百五十克，有时候的那大秤他称不准，那个多少克，有时候咱会给他算成什么六公斤， 让他起个整。这个嗯，三三零啊，就通过工程师，因为他那边剪了吗？这边就得要加加，那就加到那个十三公斤对不对，这个三三零，那方形油，这个三三百七，那个三点七五，有时候也得亏个写那个三点五 或者到四点零，就是你最后压的时候，因为小配合，他的清晰度，不一定说有那么准。当你 大生产的时候，你要这些比例，就是微调一下这些比例，就是咱也知道这个炭黑油树脂，这个主要是调硬度的对吧？这边航天率又稳定了，这一些小料主要调硫化速度的，他这个量多一点少一点啊。根据工程师的经验， 要满足车间的一个生产，把这个配合再优化一下啊。这是那个从实验室或者课本上转换到咱那个生产啊，不一定说完完全全的按照那个比例抄，最后的自己可以微调一下好不好，谢谢啊。
165橡胶配方技术李秀权工作室

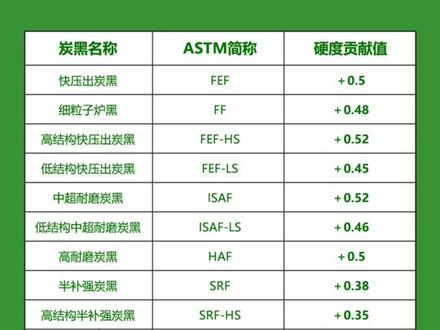

01:39查看AI文稿AI文稿橡胶制品印度高怎么调低？印度低又该如何调高？想要调节橡胶制品硬度，必须了解橡胶配方印度计算公式和橡胶材料对印度的贡献之和。首先我们了解一下什么是印度。 印度是衡量流化橡胶抗压入特性的指标，在规定的条件下，把规定形状的压针压入被测材料而形成压入深度， 再把压入深度转换为硬度纸。在实际生产中，橡胶制品的硬度主要由橡胶基础硬度、橡胶填料和橡胶软坏剂提供，其中橡胶填充剂是增值软化剂。为减值橡胶硬度计算公式。 橡胶配方生胶组合成分的硬 度贡献值按照生交重并用交的百分比计算，生交并用交之和为百分之一百配合计的贡献值计算，按照配合计在配方中的质量分计算。举个例子， 常见橡胶材料硬度贡献纸 记得关注哦！
178橡胶配方硫化工艺
01:08查看AI文稿AI文稿如何降低橡胶产品的成本是橡胶制品生产企业关心的实际问题。进行橡胶配方设计时，需要在首先保证物理性能和加工性能的基础上，再进一步考虑拟定低成本配方。 其中一个重要方面就是橡胶制品密度和配合单价的计算。橡胶制品的成本计算包括重量成本和体积成本。用体积单位来计算成本的制品属大多数 制品，密度大小对单位体积成本影响很大。有时单位重量成本虽然很低，但由于密度大，使得单个或单位长度制品的重量增大。结果单位制品成本不但不便宜， 有时甚至增高。浇料密度的计算方法可以分为三步一、测定配方中各种配合剂的重量，求出总重量。二、用各种配合的重量分别除以其密度计算， 算出各自的体积，再求出总体积。三、总重量除以总体积，其双级为加料密度。海绵加料与普通加料密度计算方式有一定差异。关注我，继续与您分享橡胶配方设计与链胶硫化工艺要点，记得关注哦！
23橡胶配方硫化工艺
02:06查看AI文稿AI文稿橡胶粉在四种常见橡胶鞋底中的应用橡胶粉以废旧橡胶制品为原料，通过机械粉碎或研磨制成的粉末状物质，可重新添加到橡胶制品生产中。降低橡胶制品生产成本的同时，改善胶料工艺性能与使用性能， 橡胶鞋底就是其中之一。一、橡胶粉在胶鞋大底中的应用技巧胶鞋大底需要频繁承受摩擦、受压和弯曲，要求加料具有良好的耐磨性、耐屈挠性、弹性和一定的强力。 橡胶粉可以作为低活性的橡胶填料填充到胶鞋大底中。胶鞋大底中填料六十到八十目的橡胶粉硫化胶性能更好， 填充胶粉细度过高，硫化胶各项物理机械性能下降。在实际生产中，胶粉可以替代再生胶，生产耐磨性能优异的胶鞋橡胶大底。或者将再生胶与胶粉并用，有效降低胶鞋大底生产成本。二、橡胶粉在胶鞋中底中的应用技巧胶鞋中底要求胶料 具备良好的耐压缩性和耐老化性，可分为海绵中底和硬中底。在实际生产中，橡胶粉可以合适比例掺用到胶鞋中底配方中，有效降低原料成本。建议使用六十到一百目的橡胶粉。掺用橡胶粉的胶鞋中底。参考配方 天然橡胶五十份，再生橡胶七百份，橡胶粉一百九十份，氧化锌三份，硬质酸六份，防老基地三份，古马龙树脂十份， 机油十二份，松香五份，促进 gm 五份，促进 gd 三份，促进 gdm 四份，硫磺十份， 合计一千零一份。三、橡胶粉在防滑靴大底中的应用技巧工况用的防滑靴大底底跟较厚，最后处可达到十五毫米。半成品胶料在存放过程中收缩性较大，适量掺用橡胶粉可以控制胶料半成品收缩。此外，防滑靴大底使用丁本 橡胶时，不仅存在胶料收缩性能大的问题，挤出时还会因摩擦增大、胶料升温快引起胶烧。适量填充橡胶粉与天然橡胶并用，采取分段速练的方法，将可速度控制在零点五左右，可以解决上述问题。 四、橡胶粉在皮鞋大底中的应用技巧皮鞋大底中使用再生胶降低成本时，适量使用活化胶粉，可以改善鞋底弹性，去挠菌裂性、耐撕裂性等。
43鸿运再生胶
00:30

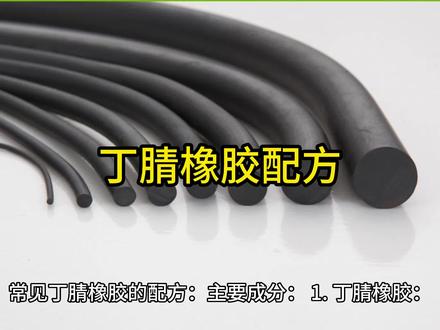

00:43查看AI文稿AI文稿常见丁金橡胶的配方主要成分，一、丁金橡胶一百份。二、加工油十到三十份。三、填充剂二，十到五十份。四、增速剂五到十五份，如二星纸、二、丁纸等。 五、橡胶硫化剂一到三份。六、加硫促进剂零点五到一点五份。 七、抗氧剂一到二份。八、其他注剂根据需要添加，如防老剂、抗静电剂等。增速剂的添加可以根据需要来确定比例，以达到所需的柔软性和可塑性。关注我，了解更多增速剂相关内容。
41江苏森迪化工
01:40查看AI文稿AI文稿耐磨配方耐磨配方是以耐磨技术指标作为主要性能的产品。所用配方如轮胎、胎面喷砂胶、管内胶等。配方举例天然胶七十，丁苯胶三十， cno 四点零，硬质酸三点零，防老剂低零点七， 防老剂四千零一十一点五，防老剂我零点五，防老剂 h 零点三，石蜡一点五，高耐磨炉黑二十，草法炭黑二十七，古马龙四点五，促进剂 m 零点八，促进剂 dm 一点二， s 二点二。 技术要点油化条件一百五十乘三十，米拉克龙模号可达零点一。在原材料控制方面必须合格。印制胶配方印制胶是印度九十八度少儿 a 以上的橡胶制品，半印制 胶是在九十度以上的橡胶制品。配方调试主要是硫化剂起作用。以硫磺为例，加入十份到十五份就可以做半硬质胶，加入四十到五十份就可以做高硬度的硬质胶了。硬质胶的硫化时间要长，为了使橡胶充分硫化， 一般是先定型后集中二次硫化，节约时间，提高效率，降低生产成本。二次硫化需要二十四小时、三十六小时、四十八小时等。方法有 水注法、蒸汽法、热空气法、电加热法等等。配方举例天然胶一百，硫磺四十三，氧化镁二点零，松焦油一点零，硬质胶粉六十，太黑五点零，促进剂第一点零，滑石粉十。
58欧诺谱技术

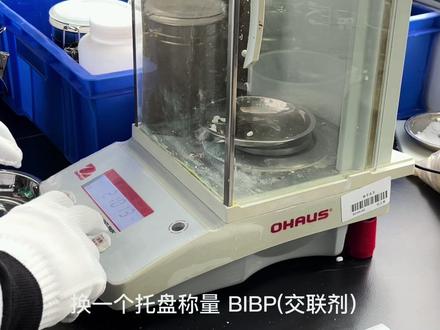

07:48查看AI文稿AI文稿我们先称良主料 eva， 然后称量氧化芯八天平归零后紧接着称量 ste， 换一个托盘，称梁 b i b p， 然后称良发炮计 称两部分就结束了。 再将主料 eva 倒在开链机滚筒上，用手 大概铺平， 启动开链机，温度是为一百二十摄氏度。把掉落的 eba 扫起来，倒入滚筒， 加入氧化锌和 ske， 从两边用铲刀划鞋痕，然后往里折。重复此动作，使得更均匀的混合。 暂停开电机运行，调整滚筒间距， 打开启动准备，再按启动。 倒入胶帘剂和发泡剂， 把材料割开，揉成一团，再放入坟头。 等材料差不多混合均匀后，将材料叠成三角形形状，打包八次。 打包八次后，把材料折叠，停止开链机运行。 设置平板硫化仪，时间为 600 秒， 能转成这种， 等待 600 秒， 最后把材料压住，使他定型。
452J.D.C
00:12
00:47查看AI文稿AI文稿今天我带大家看一下我们橡胶鞋底的原材料是怎么样的，然后他又是怎样做成鞋底的。这个就是我们的主要原材料，天然橡胶，这么大一块，能应该能做中华了。我们的橡胶原材料呢，他有很多种型号，就比如这一种，他是属于金本橡胶， 还有这一种他属于龙具丁本，还有这一种呢，他就是那个顺丁橡胶，用的比较多。但是呢，我跟你们说啊，我们的橡胶鞋底呢，不单单是靠一块橡胶就能做出来的， 它里面要添加十几种填充物，各种材料进行一个配比，然后再放到命令机中搅拌，就形成了这种混炼胶，然后再到这个高温磨压，然后一双完美的鞋底就出来了。
208柯瑞橡胶鞋底
01:40查看AI文稿AI文稿配方中常用之添加剂可摘药分类成十个主要成分，橡胶或弹性体。橡胶配方设计第一个步骤也是最重要的步骤，即为选择橡胶基材或原料。胶加流剂 添加加流剂之目的是使配料产生化学反应而在橡胶分子之间产生架桥之现象而改变橡胶之物性。加流促进剂加流促进剂可使配料硫化速率加快而缩短加流时间。活化剂和池盐剂活化剂是用来帮助促进剂增强其活性和效能。 最常用之活化剂有锌、氧粉、硬质酸氧化铅、氧化镁和氨类防老剂。防老剂可延缓橡胶制品因受氧气、臭氧、热金属催化作用和区区运动之影响而裂化加工。注， 加工助剂，顾名思义，及时帮助配料便于加工作业，如混炼、压严、压出和成型等。填充剂，填充剂可以增强配料织物性，帮助加工性或降低其成本。 可塑性软化剂和增粘剂可塑性软化剂和增粘剂适用于帮助胶料混炼，改变其粘度，增强配料粘性，改善制品在低温制柔曲性或代替部分胶料而不致对物性有太多之影响。色料， 色料适用于非碳烟类之配料中，以提供特定之颜色。特殊用途之材料。特殊用途之材料，即非经常在水多数之配料，如发泡剂、调味剂、粘着注剂、耐燃剂、防霉剂和紫外线吸收剂等级式。
26欧诺谱技术
02:00查看AI文稿AI文稿今天是三月八号女神节，今天给大家介绍一下这个橡胶鞋底的生产流程，这些就是做鞋底用的橡胶材料，天然的橡胶， 这些橡胶到时候我们还要经过这个亮胶机去混合的，我们经过这台蜜亮机去提亮它， 去混合这些其他的颜色啊，而且配方这些，他到这些地方一定要把口罩给戴好，这些白色的灰尘呢是滑石粉来的，蜜亮好的材料， 把这些可以调到深交色，白色这个密亮好的橡胶呢还要经过一个亮胶的读序，这个亮胶机呢是拿来调颜色用的，就我后期可以增加这些颜色的 色母，这个还要增加各种这种化学的原料，增加这些化学原料呢，就防止这个鞋底发火，增加内膜度啊，防止变脆啊，还有起白斑这些 这些是硫化剂添加在橡胶里面，到时候做出成品鞋底让他变硬的这些就是色母 啊，色母片，这是调颜色用的这些黄色、黑色这些彩色的调色用的橡胶，现在把材料全部放在亮胶机上面混合，大家看到这个亮胶师傅现在做这个手法叫做打三角包，把两边的材料往中间堆， 这样全部堆在一起再混合呢，这样可以更加快速的把这些色模啊跟原料全部混合在一起。像这个鞋底的原材料 已经晾好了，把这个材料给分出来，最后把这个橡胶材料出成条状，出成条状之后呢我们就会放到一个切条机里面，把这个橡胶材料切成小条，就可以放在这个鞋底磨具里面直接生产了。
