小米14环形冷泵散热对比vc散热
大家好，小米手机前几天啊，他研发出了一款环形水泵散热， 那至于这一款环形水泵散热是一个什么样的散热原理，那么他跟我们传统的 vc 散热又有什么样的不一样？ 好，接下来的视频让你瞬间懂得他们之间的区别和共同点。 好，我们一起去看视频。他的内部是一个封闭的空间，填充了低沸点液体和铜粉 预热，从液体变为气体，实现了液体和气体的两项散热。环形冷泵将热气和冷液分离传导，彻底改善了 vc 的热量对流串扰的问题。同时创新的特斯拉法微结构，只可进不可退，避免热量反流，实现 两倍与 vc 的散热能力。更重要的是，环形冷泵通过长距离替换，大面积带来高效散热，并可有效降低手机厚度。
粉丝3982获赞6450
相关视频

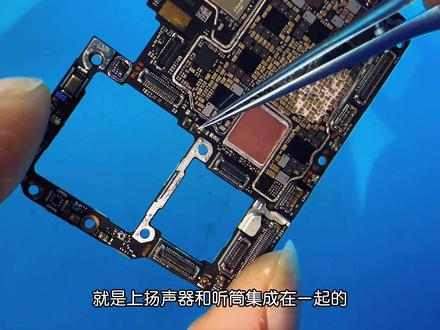

03:31查看AI文稿AI文稿小米十四神秘的环形冷泵君瑞版讲解来了，先来了解一下上扬声器和下扬声器，这两个接触台面呢，其实就是上扬声器和听筒集成在一起的，通过两个触片和磁感线圈在一起 连接到顶部的出声口。我说我拆主板的时候怎么就没有发现听筒在哪里呢？在听筒扬声器的外部包裹的是闪光灯和感光，像听筒扬声器的铃声放大 ic 芯片在 cpu 的附近， 下扬声器就不用过度再解毒了，他的铃声驱动功率放大芯片呢是在主板的另外一面，型号是一样的，听懂扬声器和马达都来自于瑞声科技。 环境框的自动调节呢是紧贴在屏幕上面，我们要蜂箱稍微加热一下才能让它下来，透过主板上的几个触片传递到 cpu 来进行预算的。下面呢我们把主板加热一下来，开始拆卸屏幕。 主板加热的时候呢，差不多九十度就可以了，时间不能太长，这个时候呢，先把电池给拿下来，电池呢来源于浙江兴旺达电池正面毫安时写的四千六百一十毫安时，但是反面呢，四千五百一十毫安时，这个是为什么？ 大伙帮帮忙解释一下。用少许酒精塑料薄片轻轻的拉这个屏幕就下来了，我们现在可以看到这个屏幕上面布满了铜合金材质的 散热铜片，也许是因为骁龙八个三的散热的问题，所以不光是中框的环形等帮捐入板，在屏幕上面一整面都是散热铜片，现在看到了这个是指纹的感应口，撕下屏上面的散热膜，下面的触摸芯片就出来了，这个呢要稍微当心一点，因为屏上面的平台线很容易就会断裂，稍微擦洗一下， ok， 触摸芯片出来了， 新四 s 三九幺零，旁边这个小的呢是屏幕编码的驱动芯片。我们再来看一下这个铜合金材质的散热面板， 看到没，这个散热效果杠杠的，下面呢就到了关键的部分了，徒手撕开这个大面积的中框散热膜，下面这个就厉害了，和小米十四 pro 是一样一样的，铜合金材质的环形冷棒均热版出来了， 下面我们把这个环形冷帮卷热板拆下来看一看，这个好像也就是，但是他这个设计一定是有他的巧妙之处，兄弟们自行发表一下，这个对于我来说已经超钢了，下面把前几天制作的主板标注一并封杀， 学飞车找军哥，兄弟们拜拜点赞！
1929微芯源
00:26查看AI文稿AI文稿征服元神不是梦，小米自研环形冷冻散热技术亮相，小米首发环形冷泵散热，散热能力约是 vc 散热的两倍。环形冷冻散热将热气和冷液分离传导，且只能单向流动，通过长距离带来高效散热，并能降低手机厚度，让米米克斯魔改散热板可以 三十分钟满之运行。最高画质源泉手机最高温度降低五摄氏度。该技术预计二零二二年下半年量产。你希望及早用上环形冷风散热吗？
9316安兔兔
00:15查看AI文稿AI文稿用八瓦热源对两者同时加热三分钟，天空散热 vc， 温度比油伤低十四点四摄氏度。如果帅到你，我只能说一句， i'm so sorry。
6002数码靠边站
03:09查看AI文稿AI文稿随着手机性能的日益提升，做好散热也成为了保障体验的重中之重。迟末热管 vc 液冷几年时间，手机散热技术持续， 今天，小米正式推出一项面向未来的散热技术，环形冷冻散热技术。他参考航天卫星散热方式，将冷却液抽至手机发热区， 通过气液相变，让热量高速传导，形成顺畅的单向冷却环路，实现两位于 vc 的散热能力，是迄今为止手机最强被动散热系统， 将于二零二二年下半年量产落地。与 vc 液冷师出同门，但又大不一样。环形冷泵由蒸发器、冷凝器、补偿箱以及蒸汽和液体管道组成。蒸发器处于 手机主板热源区域，当处理器等热源高负载运行时，冷液蒸发为气态，通过自然膨胀驱动气流进入蒸汽管道。当蒸汽流入冷凝器后凝结成液，通过毛细力吸入液体管道，进而回到补偿枪，为蒸发器进行冷液补给， 如此循环无需外加动力。虽然相面原理与 vc 液冷相同，但由于结构不同，实际效果大不一样。常规 vc 液冷对于无法器液分离， 所以像冷凝器移动的热蒸汽和像蒸发器回流的冷液体相向运动，相互阻碍，在高负的情况下容易出现液体回流困难。同时，环形冷泵由于特殊蒸汽管道设计， 气道阻力大幅降低百分之三十，蒸汽流通更流畅，从而可以实现热量定向、远距离冷端输送，使 最大传热功率提升百分之一百。单向流通散热重中之重为何环形冷泵中的气液可以单向流通？最重要设计就是在补偿枪内增加特斯拉阀结构。特斯拉阀类似单向阀效果， 液体通过特斯拉阀从液体管道向蒸发器正向流通时正常放行，而蒸汽从蒸发器向补偿器逆向流通时， 依靠特斯拉阀内特殊设计，让蒸汽回流互怼，无法正常流通，进而实现单向流通的效果， 大大提高器业循环效率。实测方面，我们将一台小米 max 膜改散热部分更换为环形冷泵，同时使用元神进行三十分钟测试，在六十针加最高画质下可满针持续运行。机身最高温度四十七点七摄氏度， 相较普通骁龙八八八手机机身最高温度低五摄氏度，甚至比游戏手机有着更好的帧率发热表现。而易于特斯拉阀带来的热量。单向流通、气液分离和低阻力气道设计。 小米自研环形冷冻的形态可以更加自由，几乎可以实现在机身内部任意形态的堆叠，例如可以做成口型， 通过中空形态微电池增加厚度，提升电池容量。做成凸型则在增大电池的同时为超大相机模组留出空间，归别想象，空间可观，这是手机散热的一次跨越式提升，这就是小米自演冷泵。

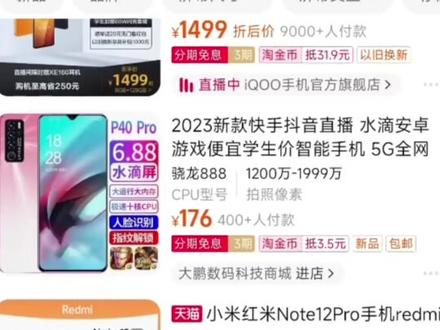

00:51查看AI文稿AI文稿你手机夏天烫吗？就别说小米怎么怎么样了，别信各家发布会都尬吹自己散热多牛逼，包括 iphone 在内啊，在场的有一个算一个，散热都是垃圾。手机烫就对了，首先是各家修理器啊，都在选新能功号，那发热问题那就先一边玩了，而且各场的 家的散热技术都二零二三年了，依旧是没什么进步，像什么小米的自延环形冷泵，爱酷的一体压入军热板，真我的大面积散热等等等等，说白了都是贴了个 vc 军热板还有石墨散热贴，然后再涂点硅脂，作用就只是 可以让热量更快的散出去，手机长时间运行该烫的还是会烫。所以你这两年选手机啊，根本就不用看散热这一项，没啥大差别嘿。
2011耿不直
01:01查看AI文稿AI文稿石墨热管 vce 冷手机散热技术持续更迭， 如今，面向未来的散热技术正式登场。小米推出自然环形冷泵散热技术。区别于目前先进的 vc 液冷，环形冷泵将热气和冷液分离传导，彻底改善了 vc 的热量对流串扰的问题。 同时，创新的特斯拉法微结构，只可进不可退，避免热量反流，实现两倍与 vc 的散热能力。 更重要的是，环形能泵通过长距离替换，大面积带来高效散热， 并可有效降低手机厚度。通过将小米 max 四次模改环形冷泵散热系统，让元神长时间满针运行在最高画质上， 整机最高温度降低五度，这是手机散热的一次跨越式提升。
00:29查看AI文稿AI文稿盘点小米压箱底的硬核技术一、隔空充电有线充和无线充已经是过去式，因为在去年小米带来了隔空充电技术，手机在数米范围内随意移动都可隔空充电， 也不会中断啊。环形冷泵散热技术通过单向冷却环入的设计，解决了热量回流的问题，散热功率是普通 vc 液冷的两倍，也是器金最强的散热技术。除此之外，你还知道哪些小米的硬和技术呢？
1684梗博士
00:58查看AI文稿AI文稿别管他 vce 冷散热板有多大，也别管他是石墨烯还是什么航天材料，黑科技手机干架还是会烫。这些东西堆得再多，也只是把热量从主板传导到边框、后壳和屏幕上，终究还是被动散热。别管你是苹果三星还是华为小米，游戏手机 lg 和红魔也算上最高画质，玩三个小时原神， 你看哪个能不烫？就算你手机里塞了个小风扇，指望这些东西就想让手机完全不烫？不可能！ 绝对不可能！抛弃幻想，做好手机都会烫的心理准备吧。热了别慌，先找原因。长时间游戏录视频、开启闪光灯和最高激发亮度亮屏，手机都会明显发烫。长时间高亮度亮屏视频、通话、上传、下载快充等也会有发热现象。 特别是夏天玩游戏最好配散热背夹。录视频还得用支架呀，不烫手。要是正常运动热，那多半是有东西在后台偷跑流量。不过要是骁龙八八八八八 plus 和八进一，嗯，那就很正常了。
1499安兔兔
05:03查看AI文稿AI文稿下面我们对小米十四继续拆卸它的主板，首先我们拆卸屏蔽罩上面的这个隔热贴，从上一节得知，这个屏蔽罩上面呢含有一层屏蔽盖，屏蔽盖上面呢走的是一根同轴连接线，这样用于隔热。 拆下散热贴下面就可以看到一层粉红色的散热领胶，据我们的供应商提供了一些信息，原厂使用的散热领胶也是用了四瓦的，和我们这是一样。当然比如英特尔 cpu 或者是英伟达恩卡 a 卡这种游戏玩家级显卡，需要更高级别的散热系数，但他也有一个缺点，清理起来不方便，现在上卡券来测评笔照，我们现在来测试一下他的吸的熔点。主 pcb 的打板呢是由华通代购， 当然主 pcb 的芯片布局呢肯定是由小米自己设计的了，我们来看一下这个华通代工了，这个主板吸的熔点呢在屏蔽罩上面 是高温息，非常的高。刚才第一个屏蔽照拆下来之后，我们就可以看到高通的 wcn 七八五幺是他的 wifi 芯片，这个屏蔽照下面的 焊锡的熔点，在我们修手机里边有一种锡，二百一十七度，高温含银，当然还有另外一种二百三十八度，热风箱的温度呢，达到是五百度五十风，因为它非常难拆，因为芯片的回流，焊的熔点我们 还不知道，所以主板呢一点都不能晃动，也可能晃动一下他芯片就废掉了。芯片这个时候非常烫手啊，他超越了芯片实际工作的温度，但是不要紧，因为他没有通电，智能风扇让他彻底凉了。之后呢，我们这个时候来进行通电看一下， ok， 小米的 logo 亮了， 手滑一下，顺利的进入系统。下面我们再把反面的屏蔽罩给拆了，反面的这片屏蔽罩呢，它的温度和熔点跟正面是一样的。 首先呢，用镊子挑的那个洞啊，轻轻往上挑，因为这个主板的话呢，是一点都不能晃动，如果晃动一下的话，芯片可能就会跑偏了。主板上所有的芯片呢，都是透过 smt 贴片工艺的焊接流程，那什么是 smt 贴片呢？下面科普一下。第一步准备工作，根据客户 global 文件及 boom 单 生成 smt 坐标文件，对其所有的生产物料进行 smt 编程。第二步，根据 pcb 的焊盘层制作钢网，钢网镂空位置呢，与 pcb 焊盘位置是一致的， 使用细膏精准涂在焊盘上面。下面呢就进入了细膏印刷的流程，细膏的厚度呢，利用光学影像来检查细膏片 量、面积、体积、高度和短路等情况，及时筛选出印刷不良的 pcp。 接着进入 smt 贴片环节，将原机件贴到主板上面呢，用专业的回流焊炉来进行完成。 回电焊炉呢有升温曲线，让电路板牛筋回流成提高，从细状液态向固态的一个转化，然后再使劲冷却，芯片就已经贴上去了。然后呢，再采用 aoi 检测，利用光学和高精密度的一切，利用计算机的图像软件进行分析 一次，来鉴定他的这个外观以及焊点是否符合要求。最后一步呢，利用 x 光线仪器来进行检测，来 进行穿透，来看一下他内部的有没有造成短路或者是粘性的现象。我们修手前呢，纯靠一把烙铁，一把风枪以及一双手，能做到那个程度已经是非常 nice 了。 ok， 装机测试一下，看一下有没有拆坏掉。嘿，亮了一会就进入系统了，再反过来看一下啊，这个上面的屏蔽照都已经拆完了，稍许等待片刻，好了，已经进系统了。下面进入一段音乐，我们开始来解读主板的芯片制造商。 首先你的眼睛看到的呢，是 cpu 上面的内存海内饰的，它的最小内存是八 gb， 当然也是可以升级的。下面的 soc 呢，才是本机的核心，骁龙八杠三，这是采用了 soc， 三星的硬盘七七零四二功放， oppo reno 上面都有使用。 下面这个呢，就是高通的射频奢发芯片 sdr 七五三，旁边这个小的仍然还是用了上一代的 qdm 四三零三， wifi 仍然是用了高通的 wcn 七八五幺这颗芯片就厉害了，这是小米智研的澎快 pr 快充芯片， 支持五十瓦无线秒充，九十瓦有线秒充。这次小米十四的这个手机呢，比以往更聪明了，特别是摄像头这个框连接的这个戏板呢，一拆很容易拆断，或者是重摔也容易断，这次给他加了一个钢筋龙骨在上面，反面正好写上这个手机的基本配置，十二加二五六 g 高通的 pm 八五五零 bh 充电 s， 与以往不同的是，把一个主电源分成了四个小电源，八五零 vs。 那么小米的安全系面在哪里呢？关注本账号，今天下回分解学维修找军哥。 最后再给所有兄弟们赠送一张所有接口的储值图，点赞兄弟们！
2115微芯源
00:46查看AI文稿AI文稿千万不要相信啊，在茶上这些所谓的上热黑科技，什么航天及金刚石上热系统、冰封冷区上热系统、五 k 冰豹 vc 立体上热系统。我的天啊，我告诉你，上热科技已经十几年没有进步了。怎么说呢，手机上要与电脑上要是一个原理的， 电脑的 cpu 摄像师在 cpu 上涂一层硅脂，然后装上三个装置，原理就是将 cpu 的热量快速的传递到金属片上，然后利用风扇给驱散了。 事实上，电脑的散热技术已经十几年没有变了，他们要是真有这么牛逼的散热技术，早用到电脑上赚大钱了。说白了，这些所谓的散热黑科技，本质上还是导热膜、散热片、均热板技术并不牛逼，只是名字听起来牛逼。
10.9万浩洋知道
02:49查看AI文稿AI文稿我们搭载了 vc 液呢，可能对很多人来说， vc 液呢有有点不太懂啊，有点不太懂，大家可能听的比较多的叫风能水能好，我们来看一下 以前的旗舰机呢，基本上都用的叫热管液呢，就是用的铜管液呢，这就是最高级的了，进入五 g 时代，你发现五 g 的旗舰机全部干了 vc 液呢， 那么 vc 业呢，是什么科技呢？ vc 业呢我也研究了半天啊，他就是一个他的学名叫君热版， 君热版其实就是一块铜板，里面有很多微孔， 并且有液体，当他散热的时候呢，可以沿着两个维度进行散热，他的散热效率呢，比铜管液冷呢要高很多，所以五 g 的旗舰机 基本上都选择了 vc 液冷这样的高端的液冷技术。最后呢，我们还给这个 k 三零 pro 准备了一块超大的这个 vc 散热板， 这个 vc 散热板是我们行业应该说是首发的这样中框和 vc 散热板一体化的这样一个技术。 vc 它的英文名字呢，叫 vpac chamber， 然后呢翻译成中文什么意思呢？就是真空枪军热版技术啊，这个名字好像还是挺拗口的，所以我们有个同学很有才的呢，就是说，哎，这个 vc 啊， 这个简单记呢，就是不就是 very co 的的意思吗？对吧？啊，确实很有才啊，非常形象啊那呃， very co 的他一定是用在这个非常高端的机型上面的。这张图呢，就是介绍 vc 散热和铜管散热的一个原理的对比。 这呢其实我想给大家纠正一个误区啊，就是很多这个这个网友呢，会认为说这个跟表面材质有很大的关系， 其实不是这样子的，那 vc 散热呢？它的原理其实不是靠表面金属的导热，而是呢更多的靠这个金属里面封装的这个真空的液体啊，就是我们这里面封装的是纯水， 通过呢，它的过程是通过水预热变成水蒸气，水蒸气呢把热量带走，然后再冷凝成水，然后这样一个相变的 过程来把水来带走。所以呢这个原理理解之后，你就可以理解为就是说这个散热的它的面积越大，它这个同样的它这个面积里面呢，能够封装的水量就会越大，封装的水量越大，在同一时间它能够带走的热量也就越多，所以呢它的散热效果就会更好。
810热传智能制造

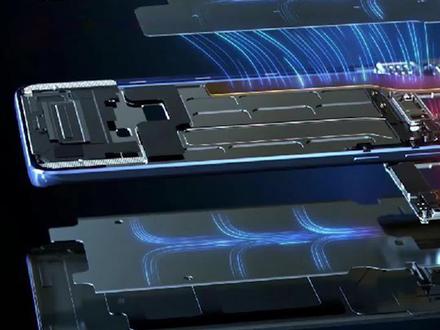

01:58查看AI文稿AI文稿手机中所谓的 vceo 系统，严格来讲就是一个导热系数超大的导热软件，它让 cpu、 gpu 等核心原机件产生的热量能够迅速的传导出来，达到降温的目的。其核心是君热版，但它并不是一块实心的金属版，里边是有结构的。要理解 热板，先要搞清楚什么是热管。典型的热管由外壳、蝎心和工作液体组成。热管外壳一般采用捣乱比较好的金属，比如铜和铝。白银太贵了，不然它的效果比铜更好。蝎心 一般是像纸巾一样的毛细纤维多孔材料贴在外壳内壁。工作液体最常见的有甲醇、酒精、蒸馏水等。具体选用什么工作液体， 一般会根据热管的工作环境和液体的性质来决定。将管壳内抽成功后，冲入工作液体，让紧贴在管内壁的像纸巾一样的吸液心中充满液体，然后进行密封， 这样热管就制成了热管，一端为加热段，另一端为冷却段。热管加热段受热时，管内的功能液体会蒸发，液体蒸发变成气体的过程会吸收大量的热量，因此蒸汽会迅速带走加热段的热量。蒸汽流向冷却段，在凝结成液体、蒸汽变成液体的过程中，会把曾经吸收的热量再次释放，这样热量就从 加热段被送到了冷却段。加热段的歇息由于液体蒸发已经变干，而冷却段的液体却在增加。当纸巾一侧干燥，另一侧湿润时，湿润一侧的液体会自然流向干燥一侧。热管内的液体也是通过类似的肌理从冷却段回流到加热段。液体在加热段变成 蒸汽，并留下冷却段，蒸汽再冷却段再变成液体，通过吸血心从冷却段回到加热段，热管就完成了一个闭合循环，大量的热量可以源源不断的从加热段被送到冷却段。 看热管的结构，它是一根一维的管，可以说是一维导热原件。如果把热管做成平板，那他就变成了二维导热原件，这就是居热板。可以说均热板是二维的热管，由于居热板在二维两个维度上进行导热，所以他的导热效果要比一维的热管来的更好。
1220原理
01:09
01:43查看AI文稿AI文稿还有人问小米十四值不值得买？兄弟，我问问你，小米做旗舰机，做数字系列什么时候差过？从小米十开始到小米十三，小米的每一代旗舰机的数字系列啊，做的都非常优秀，小米是非常懂的，他懂每个时间段消费者喜欢一台什么样的旗舰手机，而且做的价格不会很贵。 但是小米十四值不值得卖，还是得取决于骁龙八幺三，如果这次骁龙八幺三没有翻车，小米十四肯定会非常好，一旦翻车了，那你只能等一等明年的小米十四 s 了。你就好比小米十一手机好吗？ 四微曲面，二 k 屏幕，你现在拿一台小米十一过来看看外观包括屏幕，你别说在当年了，在今年小米十一都是一台非常棒的手机。但是为什么小米十一口碑的话不是特别特别那啥呢？骁龙八八八发热严重那，那你赖小米十一的事吗？小米十一做的非常好， 八八换车了，小米十二 pro 厉害吧，四单元的扬声器，那外放音质都不用我多说了，听过都知道，那非常的好。那为什么小米十二 pro 的口碑 也啊不太那啥呢？还不是由于八更一啊发热严重。所以说这次小米十四手机你完全可以放心啊，肯定是很好，但是到底值不值得买，你必须要等到第一批 消费者拿到甄姬的一个真实反馈，看看这个八跟三到底行不行啊。划重点，一定是要等到 第一批消费者啊，不是第一批啊，自媒体等消费者拿到之后啊，一用，哎呀八根三，哎，真灵啊，我告诉你，小米十四今年肯定会卖爆。那如果啊，骁龙八根三又比较热的话，哎，兄弟啊，那小米十四 啊，手机这么冒号又被处理器给耽误了，但是我认为这次八根三应该是不会翻车。
3244茂茂说手机

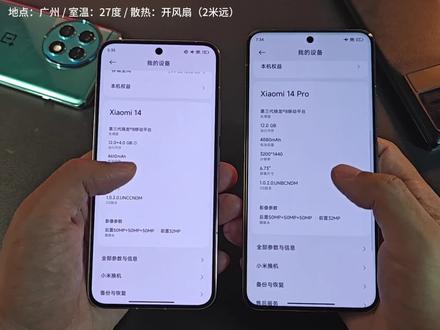

01:46查看AI文稿AI文稿哈喽，我是鸡哥，搭载骁龙八杠三的小米十四跑压力测试会有什么样的表现？是火龙还是冰龙？今天我们测试一下就知道了。同样呢，我们也找来了一台骁龙八杠二的手机，一加 s 二 pro， 方便呢对比他的测试效果。那今天我们要挑战的项目是十五分钟四十五度啊，接下来我们清理一下后台就开始测试。 好，现在压力测试大概跑了五分钟，小米十四 pro 温度升高了五点六度，现在的温度是三十七点四度。而小米十四呢，升高了六点三度，现在是三十七点一度。一加 h 二 pro 温度升高了一点八度，现在是三十三点六度。 从前五分钟的测试效果来看，温度呢还比较低的骁龙八跟三，它的温度呢也同样会出现突然飙升的这个情况。好，现在压力测试呢，接近了十分钟，小米十四 pro 呢，温度再升高三点六度， 现在是四十一度。小米十四呢，情况也差不多，温度升高了三点六度，现在呢是四十点七度。一加一十二 pro 呢，温度升高了二点一度，现在的温度是三十五点七度。从第二个五分钟，我们可以明显的看到，小笼包跟上温度增长的速度其实在变慢了。 好，现在压力测试已经接近了十五分钟，小米十四 pro 呢，温度只升高了一度啊，最终的温度是四十二度，通过了测试。而小米十四呢，也只升高了一点三度，最终的温度呢是四十二度，也顺利通过了这个测试。 而一加 so pro 呢，温度只增加了零点七度，最终的温度是三十六点四度啊，非常稳的通过了这个测试，从第三个五分钟我们可以看到骁龙八六三的温控呢，还继续在发挥作用，温度增长的速度呢再次变慢， 小米十四系列呢，能够通过四十二度的低温，通过这个压力测试，这个成绩还是非常了不起的。最后大家觉得骁龙八杠三的这个压力测试的表现怎么样呢？是火龙还是冰龙？
3240小搞机
