石墨负极材料生产流程动画图解

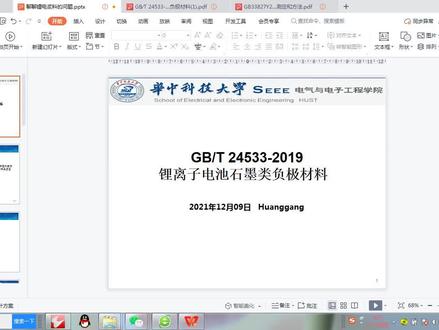

各位新老粉丝大家晚上好，今天是二零二一年十二月九日周四啊，欢迎各位新老粉丝来收看我的视频， 那么今天跟大家带来一个专题报，是关于我对 g b t 二四五三三二零零九离子电子石墨类负极材料这个国标的一些理解啊，因为本人目前也在对负极方面做些从事一些方面研究啊，你在做这些研究的时候，那你肯定是建立在对前人的呃，那个 资料的基础上的，那么你就要对相应的国标还有一些测试方法等等有一些理解，然后在这个基础上 在全面啊，对这个理应的电池石墨类这样的一个理论知识的架构体现，然后再加入自己这对这方面思考和理解。那么今天就是专门给大家带来一个我对这个二四五三三个二零一九啊这个专题这个国标的一些理解， 我在前面跟大家讲过啊啊，关于那个离子电池负负极方面的一些内容啊，前面主要是讲市场方面的啊，目前的话，我们那个离子电池什么类负极？ 主要有天然石墨和人造石墨为主，找三个，三个龙头，贝特瑞是天然石墨龙头，还有那个啊，湖南山山和子辰科技啊，江西子辰是管啊，人造石墨类啊，这是个三三个大的龙头啊，是那个企业啊，然后我在 你那是电池啊，负极啊，我在前面跟大家还也讲过一个关于那个龟的负极啊，龟的负极啊，那么负极材料主要是啊，主要目前而言哈，主要是两大了，一个是是一个碳碳材料啊， 在一个硅材料是吧？现在也朝着这个硅材的发展的趋势，尤其是氧化亚硅啊。贝尔，呃，深圳贝特瑞在这方还是做过一些一些研究啊，大家可以关注一下。 那么今天跟大家讲那个是是碳材料，碳材料这样的。我们知道我们的碳材料主要分为，刚才说了就是一个， 其实他主要分为两大类，哪两大类呢？就是一个硬碳一个软碳啊，当然我们现在用的是软碳，软碳里面又分为啊，天然，呃天呃 呃，天然石石墨和人造石墨占了两种啊。啊？我那个软碳和硬碳的区别在哪里呢？做那个软碳就是在两千摄氏度可以石墨化的叫软碳啊，像我们现在用的石墨那个材料都是属于软碳的一种啊，硬碳呢 就是像我们的有机材料，或者是说呃呃烧烧解的，比如说分钱术是烧解的那种叫硬碳啊，目前都是用的软碳啊。软碳硬硬碳他也可以处理，但他的 而且他的比容量比较高，但是他手效比较低啊，我们软碳的话啊是比容量三百七十二啊，他的啊手效可以达到百分之九十几啊，是吧？是这样的一个那个 然后你的电子负极材料呢？他是一个，就是说啊，首先我们只需要知道他一个晶体结构啊，我们先来看看那个国标里面有没有他的晶体结构啊？ 不一定有，他经理要是一种他有两种像啊，一种六方向，一种凝像啊，那个石墨类他主要就是这两种的六方向和凝像的，这样那个组成 明显和重要的组成啊。然后呃他的处理是怎样的机制呢？他的处理是他也是一种差成，跟那个呃呃那个正极啊，有跟那个呃上正极有点像啊，有有点像，他就是说那 你插入到那个石磨啊，那个每个层状里面形成不同的那个不同结的化合物啊。举个例子，比如说四两四层磨，呃那个石磨片，那个层状石磨片插一层锂离子，叫世界化合物，是吧？ 三层，三层中差一层叫做三阶啊，三阶化合物依次类推，最高的就是程度，就是说呃一层里面差一个啊，那就是呃你探六是吧？那么他的 层间距是零点三七，然后呃他的容量可以达到理论是三百七十二啊，是一个这样的层间形成这样的一个呃呃 三阶我或一阶、二阶、三阶四阶啊，就是呃形成这样的一个啊化物，这就是他的一个处理的机制啊，处理的机制。 呃他的一般的话，呃呃那个石墨啊，石墨对于 他有个衡量的指标，就是一个石墨画杜，石墨画杜是跟他那个曾经有第零零二有关的，第零零二有关，我等会在后面也会跟他讲啊，可以跟他讲 啊，就是他的呃石墨画度越越高，就说明那个啊石石墨画越好，是不是？那么今天 来主要是来跟大家对于这个呃二四五三三刚二零一九这个标准文件的一些理解啊。标准文件。那么对于他这个标准文件啊，里面主要是强调了三点啊，哪三点？就是说 他一个物理性能，一个化学性能，再一个电信性能。但其实我觉得这个呃呃怎么说呢？还是搞得比较复杂啊，他整个里面分的比较复杂，我们来看一看啊，我们简单的快速的 浏览一下啊，快速浏览一下啊，比如说他的就是说这物物理性的有外观力度、水分、 ph 啊，固定碳啊，固定碳啊，有为固定碳是什么？像我们的石墨一般分为固定碳，灰粪和挥发粪三种啊啊，然后还比表面积增密度、沉淀、 d d 零二，这都是要测的。石墨的取向性是吧？啊？一个端面取向是吧？一个基面取向，还有个手指库，然后这就电话也性能，手指库轮效率，手持放电比容量啊，还有化学方面的一些哈，微量元素，还有这些元素的指标流含量啊 啊，这个是也是物理性，磁性物质，粉末牙什么，这都是的啊，物就是说主要是从他物理性，化学性和电性能啊这三个方面来来组成的这样的一个国标， 那么这个国标还是分的比较详细，他主要就是说啊搞了啊，因为我们那个石墨里面啊也有很多种啊，也有很多种，他这个文件里面呢啊，就是说啊，他把那个我们的石 墨啊就分为了一个什么呢？这天然类的石墨是吧？天然的石墨还有一个什么呢？呃，天然石墨中中间他有一级、二级、三级啊，划划分啊，然后呢？还是人造石墨啊，也有一级、二级、三级啊，这样的一个划分是吧？呃，然后还有个什么呢？ 看看啊啊，然后这就是他技术指指标，然后他技术指标啊，这就是对整个这样的一个标准文件啊，他这样的一个划分，他其实这个里面他啊里面还有，是吧？天然什么，等会啊，跟大家来我看看啊，这个看没看到 里面还有什么啊？中间像碳味球的，人造石墨，真状胶的，石油胶的，复合石墨的，它的类别是很丰富的。 类别是很丰富啊，然后面是他的一些根的一些测试方法啊，根的一些测试方法啊，然后我们现在主要是看到这些指标，嗯，看到这些指标， 嗯，他这个这个指标里面的啊，我们我们来看一看，我们来比较一下啊，我们来比较一下什么呢？就是说啊，首先我们知道我们锂电池对我们负极材料一些要求，那无非就是什么呢？ 啊？无非就是呢，你要电压要低啊，我们对我们正极是电压高啊，我们，呃，还有容量也要高啊，是不是还有你的背地性能也要好，稳定，而且要稳定， 而且还要叫易产业化。那么嗯，那么对于这样的一个指标而言，研发出来的我们对，呃这样的负极材料，尤其石墨 的负极材料要求就是要欠你，欠你的电位要低。第二个就是说能允许啊，很多的离子的拖欠。第三个在充放电过程中你的结构要稳定。第四个就是说你要有较高的电子电脑力和离子电脑力， 而且第五个要形能形成稳定的 sem 模。第六个就是说易产业化自备简单啊，而且这环境也好，资源丰富，是不是啊？这是我们对这个负极的要求，负极的要求， 呃，所以说就是说在这个基础上，然后就有我们相应的物理指标、化学指标和那个，呃，电信的指标。我刚才说了我们的负极材料的晶体结构一，一个是六方向，一个零项是不是一个六方向一个零项， 它在石墨晶体中它是两项的共存啊，是两种结构的共存，这个通可以通过 x、 r、 t， 在那个呃演示仪可以去测试这些比例。然后跟他说刚才说了一个呃，鸡啊，鸡什么话用鸡来表示啊？这个里面没有，但这个里面有个什么呢？有个 d 零二，我们鸡就是零点三四四，减去 d 零零二， 那么你的积越大，你的碳材料就越容易石磨化，那越容易石磨化，我刚才说的积等于零点三四四减去 d 零零二啊，今天零点三四四就代表完全为石磨化碳的成年计啊。问题呢，那么所以说只要你这个 d 零零二越小啊， d 零零二越小，那么你的石墨化程度就越高，对不对？这是天然石，我们来看它的 d 零零二大概是零点三三五五七五八，然后这个人造石墨的是也是三 三三五七五八，还有三三三六，那反正只要就是说啊，这个第零零二啊，这是他的成间计，他越小，那么他对应的就是说那个石墨画机，他就越大啊，就越大啊，就越大 啊。然后就是说它一个力度，我们来再看看呢，它你的力度的要求啊，我们可以看出它的力度其实跟那个 啊三元的球状啊，多次二球还是比较类似的，他第五名大概都是在二十微米左右，这是 啊，天然石墨类的啊，天然石墨，然后这个是人造石墨类的，都在二十微米左右，二十微米左右那微，然后它的那个 d max， 我们一般用 d 幺零， d 五零、 d 九零和 d max， 它 d max 一般 都是小于七十为米的， d 幺零在九，九在九左右啊，我们来看看啊，那个天然天然石墨的也是在九左右啊。九左右， 它力度，它为什么测这个东西？它的力度是影响电池的。呃，加工性能的和体积能量密度的， 在相同的体积填充粪柱的情况下，材料的粒径它如果是越大，它的力度分布越宽，它的浆料粘度就越小 啊，这就有利于提高他的固含量，减小徒步的力度啊。如啊，当然还有你的材料的分布比较宽的时候，我们有一个 kkk 五零。 k 五零是怎么的？就是说 d 九零减去 d 幺零除以。呃， d d 五零就是等于 k 五零，它这个分布越宽，那么有利于提高它的 压死密度啊，有利于提高了压死密度啊，这是一个力度啊，我们对负极的力度有大有一个大致的这样的一个了解，就是说第五零在二十微米左右， d max 是小于七十微米，然后第第幺零是在十微米左右，是吧？十微米这样， 然后一个负负极的密度啊，我们来看看他的密度有没有哈？他有正时密度，他的正时密度就是说 我们用是用个正式密度仪来测出来的，那用正式密密度仪才是测出来的，他正式密度在大于一点零，对不对？他的真密度一般是二点二，二点二，你看这是 人造石墨子。呃，那个正密度也是在二点二，二点二克每立方厘米，那正石密度也是大于等于一点零啊，大于等于一点零克每立方厘米 粉末的压实密度，他的负极的实木的压实密度大概是正极的一半，我们的三元正极三点四到三点四到三点七，取个中间值三点五，三点五克每粒符， 嗯，厘米，那么他的一半大概就是三点一点六，一点六五左右啊，不，三点五，一点七呀，一点七，一点七，那就大概在一点 六啊，一点六左右，你看那，嗯，那个这是人造石墨的，对不对？我们只看一级啊，那后面是一二级，就是他的等级的划分，嗯，就一级好，质量好于二级，至少为三级，是吧？然后他这个天然石墨，他的阿斯密度啊，就是在一点六五啊，一点六五， 这个好记，然后这个负极这个笔表面积，它的笔表面积，我们来看一看啊，就 b t 啊，我们经常是用的啊蛋啊，蛋吸附啊，蛋蛋吸附法来测他的笔表面积，他笔表面积这个天然石墨大概是小于二，小于二，然后人造石墨大概是小于。小于多少呢？ 啊？小于，呃，四啊，这是二级的，是三级的，还有零点八，为什么啊？为什么？他好像就是说为什么，他的啊颗粒本身就第五零，有二十微米左右，是不是？然后他的鼻苗剂还比较大，为什么呢？因为我们的石墨 是多孔，是不是？那什么呢？他有孔，所以说他的这个笔表面积相对的就大些啊，这个我们是可以用个淡季西托付实验来测试的啊， 来测试的，呃，然后我们那个水分和 ph 啊，当然我们那个正极一般都是含用碳酸铝制备，或者切单水氢氧化铝制备，都有含有一定的碱性，但是我们那个石墨类都是中性的，写中性的，这八五五对不对？ 然后人到什么的也是八五五，是吧？他这是一个中性的，他是个中性的，还水分，水分一般都小于，嗯，两，这是百万分之一，小于啊， 小于两千零点二，小于两千，然后这个是小，也是小于两千 p p m。 小于两千 p p m， 我们来看看这个水分，水分小于两千 p p m 的这个 水分我们可以用卡尔非修啊，库伦定定仪可以测出来啊，可以测出来，然后呢主元素啊，他这个元素里面就是有什么田纳格，铜链，铝啊，木这些啊，这些东西要测他的这样的一个啊 元素啊，为什么呢？就是说这个他会在腹肌沉积，沉积以后刺穿隔膜，所以说我们这些元素也要进行啊，一个测试也要进行一个测试，当然还有磁性物质，铁镊 葛新姑，对不对？是小是吧？铁列葛新姑，这在一百 p p b， 他要求还比较高，在天然石墨一百 p p b， 然后人到石墨，人到石墨，是 啊，他也这是小于，也是小一百 p b b 啊，小一一百 p b， 当然还有些什么， 还有些有机物，是不是？为什么会有有机物？我们来，首先我们来看看天然石墨啊，天然石墨里面的，嗯，有牛含量对不对？然后还有，嗯， 丙酮啊，乙丙醇呐，甲苯呐，乙苯呐，二甲苯呐，苯呐，乙醇呐，为什么会有这些啊？人造石墨里面也是有这些啊，为什么？因为我们这个 人造石墨啊，大多都是通过了石油的裂解产生的啊，所以说这类产品，嗯，中啊，就有一些有机产物啊，像油啊， 丙酮啊，乙丙醇呢，甲苯呢，乙苯呢等等这些东西，所以要要对这些东西也要进一个测试，然后我们来看看电性能，电性能里面啊，这个是天然石墨他的首次库能效率是 要大于等于百分之九十五，首次放电比容量是大于等于三百六毫安时啊，每克毫安时每克 啊，我们知道他的理论容量是三百七十二毫安，是每个是吧？他库能效率大概百分之九十五，然后我们看看一个人造石墨，人造石墨他的 首次库能效率是大于等于百分之九十五，然后首次放量，放量比容量是大于三百五十五毫安时每克，是吧？所以呢，我们可以看到一个人 人天然石墨，是吗？我们来看看天然石墨他这个电性能啊，电性能普遍是要求比那个人造石墨的那个手持库轮效率和那个手持放电比容量是要高的啊，是要高的 啊，这就是他的一个啊，电性能啊，还有个什么呢？还有一个固定碳啊，我们来看看 啊，这固定碳啊，这固定碳是大于等于九十九点九七啊，这个这是人造石墨对不对？我们来看天然石墨的固定碳也是大于等于百分之九十九点九七啊，是什么意思呢？就是说我们这个石墨其实它是有固定碳、灰粪 和挥发粪三种组成的，那么这个固定碳是它里面的活性物质啊，就是要规定要大于等于九十九点九七啊，九十九点九七， 当然啊，这个是目前的这样的一个呃，标准啊，就是呃，这个我是对大家给大家做了个解读，二十五三张杠，二零一九零，电子什么类，呃，负极材料这样的一个 啊，一个标准的解读，这个标准还是比较详细，不仅对他进行那个人人天然石墨和人造石墨的划分，同时也有一级、二级、三级，还有什么中，人造石墨里面又分为中，呃，中间像 啊，中间泰文球，晶状胶，石油胶，复合石墨等等这样的一个划分啊，这是一个划分，那总的来说就 就是说人造石墨的放电比容量和手指库存效量是都是优于这个人造石墨的啊，人造石墨，人造石墨里面中间像碳位球，症状叫石油胶和复合石墨啊，等等啊， 然后还有你要固定碳啊，固定碳含量上大于等于九十九点九七，这是个总的啊，总的一个划分，还有一级、二级、三级这样的划分，雌性物质都是要小于啊， 嗯，一百 p b 啊，这个是三类，三类是小于五百 p b 对不对？还有铁含量都是小，都有一个一二级三级的这样的一个划分， 这是这个画文，其实画的比较复杂，还石墨画度，石墨画，刚才说了 g 石墨画度 g 等于零点三四四，减去 d 零零二啊， d 零零二越小，它的石墨化程度越高，是吧？啊，然后啊，所以说整个就是说 我个人的感觉啊，这个三三三二五啊，这个二四五三三二四五三三刚二零一九。那个离子电池石墨类负极啊，这个标准呢？啊，好像比较繁琐，比较繁琐啊， 天然石墨里面分了一二三，然后人造石墨里面又分了，中间像石油胶，真状胶，复合石墨里面又分了一二四，一二三，还不如就是说把它分开分开这么呃，编辑的话我觉得就是说 更好一些，那当然就是说目前其实是往那个硅材料的那个发呃，发展那个趋势。那么硅我在前期跟大家讲过，硅它的好处就是它的理论容量可以达到四千二，那它的实际容量试用一下的实际容量也可以达到三千七百五十毫安升 每个，你想啊，基本上是石磨类负极材料的十倍，对不对？石磨类负极材料十倍，但是就是说硅材料他一个缺点就是说膨胀率大概百分之四百啊，你的石磨类啊，膨胀率只有百分之十 三元，他膨胀率百分之三，那你，你比如说你用那个硅材料一下就膨胀，把那个电池啊涨起来了，是不是？那肯定不好。然后硅主要是通过采用纳米线是吧？ 然后碳包覆或者是氧化亚硅啊这样的三种路线，目前来说氧化亚硅这个路线走的还是比较好，也有产业化。 当然他的比容量比较低，在一千一千七，一千七好像是每克左右，他的手效在百分之八十三啊，他的手效稍微有点低啊，比如 也比较低，但是说他的膨胀力只有他的一半啊，不到百分之两百啊，他的膨胀力就比较低啊，当然就是说还有就关于你这是电磁膜类负极材料，除了个二四五三三二二零几呢，还有个三三八二七杠二零七这个锂电成用纳米负极材料中 磁性物质含量的测定方法，这测磁测磁性物质也是有国家标准的，不是说自己瞎测的。 这个不仅对，就是说他的铁链、葛新箍这样的一个五种元素的要求，还有怎么测都有这样的一个要求啊，硝酸，盐酸的质量分数，污水，乙醇怎么用，对不对都有一个明确的 标准，还要称称多少？还有就是说还要对个尺子的强度，尺子的强度选六千高斯啊，大于等于六千高斯， 还有尺子的长度，宽度都有要求，我们来看看啊，我们来看看，这是对于锂离子电池附近材料有的一个两两个国标啊，两个国标，然后看看 方法要求，二四五三三， 测定环境有要求，然后尺子啊，我们标准要起磁棒，磁棒它的长度是在四十四点五到五五点五厘米啊，四点四到刚好这个， 呃，食指啊，这样的长度啊，五厘米，然后他的磁场强度是六千高斯允许偏差百分之五以内选取的直径，当然你的直径是一点五到 二零，他直径有个要求，直径在二以内，是吧？二以内啊，嗯，这样的，那这就是啊，现有的对离子电池的两有两个国标，就是一个二四五三三规定呢，他的这样，那个电物理性能，化学性能和一个 啊，电信能，还有一个三三八二七，他一个测试方法里面。好，那么今天就跟大家简单的聊了一下，就是说关于 李离子电池负石墨类负极材料这两个国标，一个二十五三三杠二零一九，离子电子石墨类负极材料和一个三三八二七杠二零一七，这个测磁性物的方法。好，那么非常感谢啊，谢谢大家。

今天给大家讲讲人造石墨负极材料工艺流程，第一个是粗磨，第二个是精髓分级，第三个就是我们涉及的比较深入一点的叫造力，也就是包袱，那么造力和包袱它可以简单地理解， 将不同的原辅料加入反应辅中，在一定的温度和搅拌的情况下，使其复合成二次颗粒，那么在反应辅中有石油胶、 真胶、断后胶，他的复合造力的同时，辅料就是我们在混批过程当中加沥青的时候，沥青在这个高温和它的搅拌下， 也会对原材料表面进行包袱处理，这个使其表面的颗粒的孔隙变得更小，能够提升电池电芯的后端的一个整体性能。第三一个就是整形筛分，需要将我们造 暴力包覆完以后的物料整形到我们所需要的一个力度，后面一个就是高温处理。平时呢我们也叫他石墨化，其实我们有很多个工厂， 石墨化之前他也会涉及到一个玉碳化，玉碳化也叫玉石墨化，玉碳化的温度根据材料商要求，市场比较多的是一千度副级材料。玉碳化有三个优点，也是很多石墨化企业非常愿意做的原因。第一是能够提高石墨化炉的装炉量， 市场常说的重料还是轻料，重料指的就是做过预碳化的料，反之为轻料，通常可增加百分之二十左右，个别物料会更多。第二在石墨化的过程当中能减少刨粉，降低喷炉风险，使其更加安全。第三个是缩短石墨化 时间，降低石墨化成本。那么石墨化以后会进行一个打散混合正常工序，物料在打散混合以后就会进行筛分，筛分完以后就会除此，然后就包装入库，成为我们的一个产品。 还有一些高端的电池电芯的话，在打散混合完以后进行一个高温碳化，高温碳化其实简单的理解为就是将沥青表层再包覆一层高分子的沥青，一般加沥青或者树脂， 使其进一步的包袱转化为不定形态，这个不定形态它的作用后期会跟大家讲到，也可以自己去查一下。 那后面就是四大工序，也就是刚才我们讲到的破碎造力、石墨化和筛分造力和石墨化它是体现我们副级行业门槛和企业生产水 频最重要的一个一个工序。一般来讲造力和石墨化能体现一个公司的研发整个团队的水平，然后造力包袱它能影响电池的各项性能，因为在前端这个造力的程度能够直接影响到你后端电芯的性能。具体后端电芯的性能 我相信很多做电芯厂家的人要比我们更清楚，但是作为我们前端对后端到底能造成多大的影响， 这一块主要看电池厂要偏向于哪一块。那么我们副级厂家在造例过程当中会控制一些 他的力度，如果说力度越小，他的倍率性能和他的循环寿命就越好，他的手效和压实密度就越差。造力技术把控在于我们如何能够将力度控制在我们合理的范围之内，小颗粒能够更多 的去填充大颗粒的缝隙，能够更好地提高物料与物料之间的接触面积，那么它的阵势密度就会越高，它的笔容量就会越高。第三一个就是颗粒的形貌， 对于他的倍率压实有很大的影响，这个具体怎么去调整他的形貌，在这个反应的过程当中，他的参数调整把控是非常重要的，不管是连续反应符，还是我们平常讲到的这个卧室反应符， 还是力士府，像这些的话，这个在参数把控方面是非常重要的。二次造力这个也是企业的核心技术， 设备其实差不多，但是工艺不同，产品的形貌和它的孔隙不同，就会对后端电芯造成很大的影响。再就是碳化，在一千两百摄氏度内进行高温处理， 设备一般有连续碳化炉，有滚道窑、推板窑、副级材料隧道窑。这个碳化是一千两百度特殊树脂等材料对沥青颗粒进行包覆，改善石墨材料和电解液反应，沥青占比 大体的是百分之五，也有百分之三，根据材料工艺要求的不同需求，它的沥青量也不同， 那么碳化后石墨表面或形成不定型的碳，提升电池的循环倍率及其性能，最后就形成高端品，普通品的价格就会更低。这种经过碳化以后的物料，它主要适用于高端数码电池， 它是属于高端产品，它的价格也比较高。今天就跟大家分享这么多不足之处，多多指教。

负极材料石墨化炉目前负极材料石墨化过程采用的炉形主要有爱奇艺石墨化炉，那串石墨化炉箱是石墨化炉及连续式石墨化炉等四种， 其中使用最为普遍的是爱奇骏石墨化炉，少量使用内串石墨化炉。香是石墨化炉和连续石墨化炉是近几年开发的新型炉型。香是石墨化炉发展速度较快， 主要是通过爱奇逊炉改造和部分新建。连续式石墨化炉均为新建，且仍在尝试过程中， 其炉型和工艺均不完全成熟，真正广泛使用还有待时日。因各种炉型的装炉方式和生产工艺、辅料使用等方面均具有较大差别，所以不同炉型所生产的负极材料质量也存在 明显差异。爱奇逊炉是将碳制负极材料装在单孔干锅内，再将干锅装入石墨化炉内，并建装电阻料做电阻，两侧合上盖装入保温料后通过送电完成石墨化。 内串石墨化炉是将碳质负极材料装在多孔干锅内，九孔干锅，然后将干锅通过串接方式首尾相连装入石墨炉内，两侧和上盖装入保温料后通过送电完成。石墨化 箱是石墨化炉，是将碳制副材料直接装入事先用碳板或石墨板安装好的大箱体内，再加上碳制或石墨制盖板作为电阻， 上部和两侧装入保温料后通过送电完成石墨化。连续石墨化炉是将碳制负极材料连续加入石墨化炉腔体内，经过高温 温石墨化后冷却排出。不同石墨化炉工艺过程中的技术要点负极材料的加工过程主要分为造力和石墨化两个关键环节，并且都有很高的技术壁垒。 负极材料通过石墨画能够显著提高负极材料的比容量、首效比、表面积、压实密度、 导电性、化学稳定性等性能指标。所以，控制和掌握好石墨化工艺技术是保障负极材料质量的重要途径。由于镶饰炉和连续石墨化炉工艺还不完全成熟， 下面就重点对爱奇逊炉和那串石墨化炉的工艺要点。座椅介绍爱奇逊炉和那串炉干锅装炉装炉时挥发分搭配由于石墨化炉内温度升至二百到一千度，期间时，炉内的负极会排出大量挥发酚，如不能 及时排出，可能造成挥发粪聚集，会造成喷炉的安全事故。在挥发酚大量溢出时，挥发粪燃烧不充分，会产生大量的黑色烟气，造成环境污染或环保事故。因此，装炉时需注意以下几点，一、负极装炉时 需按照挥发酚含量高低进行合理搭配，避免送电过程中高挥发分部分过度集中和集中溢出。二、在顶部保温料上需设置适当的通气孔，变发挥发粪有效溢出。三、设计送电曲线时， 需充分考虑挥发分集中排放阶段应适当放缓曲线，使挥发分缓慢排出并充分燃烧。四、合理选择辅料，保证辅料力度组成，减少辅料中零到一毫 米的粉料量，一般占比量小于等于百分之十。装炉时需炉组均匀，炉内负极电阻料分布不均匀时，电流会从电阻低的地方流过，发生偏流现象，影响整炉负极石墨化的效果。 因此，装炉时需要注意以下几点，一、装炉时电阻料需从炉式的头到炉式的尾长线放料，避免小颗粒或大颗粒集中。二、新旧干锅装入同一炉时也需要进行合理搭配，禁忌新干锅装一层，旧干锅装一层的现象。 三、避免电阻料入入边墙料中。爱奇讯炉内串炉送电负极材料送电过程功率曲线制定依据根据负极材料质量要求的不同，分为，低温料二千八百摄氏度、中温料二千九百五十摄氏度、高温料三千摄 二十度。带石墨化。高温处理的过程一般在二千二百五十到三千度之间。为使炉内各个位置都达到所要求的温度，需要在高温过程保持一段时间，以保证炉内温度的均匀。通常情况下，因炉形不同， 需保持的时间不同，一般高温保持时长六到三十小时，送电过程中防止炉阻反弹需保持三到六小时，具体情况需根据以下技术要点来摸索制定。 一、根据炉芯负极材料、电阻料、干锅装炉量等不同选取不同的升温曲线。二、根据炉内负极材料 电阻料的挥发分不同选取不同曲线，如挥发分较高时，需选取较慢的升温曲线，否则需选取较快的升温曲线。三、炉内负极 材料电阻料灰粪较高或负极材料相对难石墨化时，需适当延长大功率送电时间。负极材料送电过程防止喷炉事故由于负极材料是粉状物料， 挥发粪含量高且不易排出，易产生电弧及挥发分高所引起的喷炉事故，具体操作过程中需注意以下事项， 一、爱奇逊炉在负极材料装炉时，电阻料需进行导时，以避免送电过程中干锅之间电阻料悬空发生电弧，造成喷炉。二、 内串炉负极材料送电过程中位移的变化以缩小为主，因此负极材料装炉时要计算液压缸的形成，保证送电过程中有形成，并保证足够的压力，避免因失压而致使电弧喷炉事故。 三、两种炉型均需选择粗颗粒及挥发分较低的辅料。四、送电过程中需密切关注炉室是否有局部发热的现象。五、送电过程中需密切关注炉顶 炉壁有无串火的现象。六、送电过程中需密切关注炉室内是否有低沉的轰鸣声。七、送电过程中需密切关注电流是否有大的波动现象。送电过程中如出现四、七调现象时， 应及时停电处理，避免发生喷炉事故。冷却出炉一、负极材料在石墨化冷却过程中不能采取胶水强行冷却的方式，可以采取抓斗或吸料装置逐层抓料进行自然冷却。二、负极材料干锅一百五十摄氏度 左右出炉最佳。过早取出干锅会因温度过高导致负极材料氧化比表面积增大，也会导致干锅氧化损坏，成本增加。过完取出干锅也会使负极粉材料氧化比表面积增大，生产周期变长，成本上升。 三、在石墨化三千摄氏度高温下，除碳元素以外，其他元素均气化排出，但仍会有少量杂质在冷却过程中吸附在负极表层。 出炉时，干锅表层会形成一层粗糙的硬壳，高灰分、高灰发分的物料形成的硬壳料更多选择低灰、低灰发分的辅料，也正是基于此原因。 四、硬壳料在指标上与合格的负极材料性能差别较大，因此取出干锅时需提前打掉一到五毫米厚的硬壳料单独储存，保管表面光滑的合格物料正常收集，装入到墩袋内进行储存并发运客户。

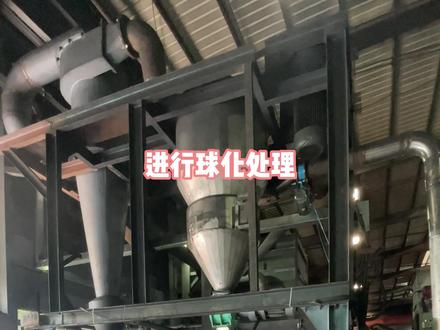

整形可不是人类的专利哦，副级材料加工厂的物料也是需要整形的，顺带一体，我本人可是纯天然的哦。我们知道副级材料性能的影响因素主要有 材料粒晶、形貌等等，而物料经过机械磨的粉碎后，形体其实是不太规则的， 这时候就要用上我们的整形机。整形可以有效的控制物料的滤镜分布， 对粉碎后的不规则形状物料进行球化处理，从而提高真实密度。真实密度越高， 后续石墨化的工序生产效率就越高，越节约生产成本。关于真实的密度，我们后面也会开一期单独讲讲。我们将整形前后的物料送 放到电竞下做对比，很明显，整形后的颗粒形体圆整，大小均匀，真实密度高，流动性能好，成品率也更高。关注我，下期接着看！

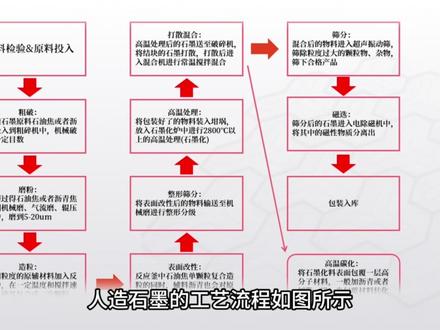

人造石墨的工艺流程如图所示。首先在破碎前对原料进行检验与投料，接着是粗破。粗破目的是将大块原料粉碎成五到十毫米以下的颗粒， 有利于下一步粉碎工艺。均匀进料粉碎，目的是将粗碎后物料超细粉碎至材料所需的力度分布，实现由好米级变成微米级颗粒过程。 一般物料成品力度约为五到七十五微米。粉碎后的成品颗粒的大小分布对电芯多项性能指标有较大影响。副级企业需具备对物料力度和形貌的设计和控制能力。重大研发的机械膜和缓滚膜按照行业最新标准设计制造， 产能大，成品粒径稳定均匀，适用于石油胶、珍状胶、硬碳、软碳、硅基等多种副级材料内。分级式磨粉机使材料粉碎至所需的力度分布，产品细度可调，采用自然吸气器密封设计，不漏粉。

这里是山西正道新能源年产十万吨李离子电池负极材料的生产项目建设基地，那我现在所处的位置呢，就是这个项目的其中一道重要工序石墨化生产线的生产车间， 工人师傅们正在利用行车等设备对这个车间所需要的一些装备进行安装，现场一派紧张繁忙的景象。 山西正道新能源年产十万吨离离子电池负极材料项目位于丰宁度经济开发区新材料特色产业集聚区，是集新能源汽车储能、消费电子用离离子电池负极材料的研发、生产、销售为一体的企业。 总投资二十亿元，分两期建设完成，建设内容包括原材料加工、石墨化成品加工、包装、仓储、检测等全流程 负极生产线。目前，一汽工程石墨化生产线已全部建设完成。现在我们主要把我们的突击第一、第二号石墨化生产车间的组合天车配套的输电系统和主要的生产生产设备。 呃呃，抓紧完成。呃，在安全的前提下，把我们的工人分成两个班组，每个班组大约一百号人左右，加班加点，保证在四月二十号的时间达到试生产和试运行状态。 近年来，风铃度经济开发区深化改革，优化营商环境，聚焦六新，率先突破，坚持项目为王，严格落实项目包联三人小组责任制，主动对接服务，用好、用足用活，各享优惠 政策，加快推进再建项目进程，储备项目落地。自从我们开发区域山西正道新能源签订了项目投资建设合同后，通过专班化落实，对项目开展个性化、定制化全方位指导。 目前，对接企业已经完成公司注册、项目备案、规划审查等帮办服务。 我们将继续定期深入项目一线，并及时掌握项目进度和协调解决遇到的实际困难，助力企业平稳高效发展。 据了解，今年四月，该项目将陆续开始建设生料及成品生产线。项目建成达产后，企业产品将主要销往宁德时代、比亚迪、松下、 力神等国内主流电池厂，年产值可达二十亿元，解决就业岗位八百余人，对我县发展壮大清洁能源产业集群、创建全国能源革命和碳中和示范线具有重大意义。

石磨副级材料作为优秀的电池材料，其加工方法主如下，一、原料准备选用优质的天然石磨或化学合成石磨粉末作为原料，根据要求进行筛分和精细加工。二、混合制备，将经过筛选的石磨粉末与活性材料、导电剂、粘结剂等混合制备成浆料。三、成型加工，将浆料压制成板状并烘烤， 使其脱水和硬化，加工成所需形状。四、烧结处理，将成型后的石墨腹及材料放入高温炉中进行烧结处理。上海国郡提供这一整套设备和输送线体。五、表面处理， 成型后的石磨腹级材料表面需要根据需求做喷涂、保护层、屠夫、碳化物等处理，以增强其耐腐蚀性和稳定性。通过上述加工方法，可以制备出高质量、高性能的石磨腹级材料，为电池行业的发展提供有力支持。
